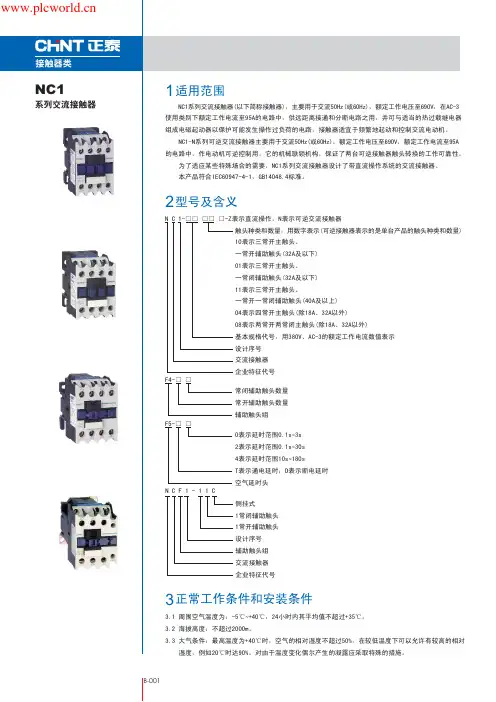

适用范围1NC1
系列交流接触器 NC1系列交流接触器(以下简称接触器)，主要用于交流50Hz(或60Hz)，额定工作电压至690V，在AC-3
使用类别下额定工作电流至95A的电路中，供远距离接通和分断电路之用，并可与适当的热过载继电器
组成电磁起动器以保护可能发生操作过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。
NC1-N系列可逆交流接触器主要用于交流50Hz(或60Hz)，额定工作电压至690V，额定工作电流至95A
的电路中，作电动机可逆控制用。它的机械联锁机构，保证了两台可逆接触器触头转换的工作可靠性。
为了适应某些特殊场合的需要，NC1系列交流接触器设计了带直流操作系统的交流接触器。
本产品符合IEC60947-4-1，GB14048.4标准。
型号及含义2
正常工作条件和安装条件3
3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。~3.2 海拔高度：不超过2000m。
3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对
湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。 F4-□ □
常闭辅助触头数量
常开辅助触头数量
辅助触头组 F5-□ □
0表示延时范围0.1s3s~
2表示延时范围0.1s30s~
4表示延时范围10s180s~
T表示通电延时；D表示断电延时
空气延时头N C 1-□□ □□ □-Z表示直流操作，N表示可逆交流接触器
触头种类和数量，用数字表示(可逆接触器表示的是单台产品的触头种类和数量)
10表示三常开主触头、
一常开辅助触头(32A及以下)
01表示三常开主触头、
一常闭辅助触头(32A及以下)
11表示三常开主触头、
一常开一常闭辅助触头(40A及以上)
04表示四常开主触头(除18A、32A以外)
08表示两常开两常闭主触头(除18A、32A以外)
基本规格代号，用380V、AC-3的额定工作电流数值表示
13-1第十三部分
选型指南软起动器产品ATS48 软起动器选型表
A
T
S
例如:ATS48-75代表ATS48 Q系列产品应用于400V 75KW标准负载电机
电机功率
3:3k
W4:4kW......950:9
50kW供电电压等级
208:208V
230:230V
40
0:400V
440:440V
460:460V
500:500V
575:575V
660:660V
690:690V
不标注时默认为400V
软起动器系列号产品额定电压等级
Q系列:230V~415V
Y系列:208V~690V
不标注时默认为Q系列产品
48/230
-75-HY
负载类型
S:标准负载
H:重型负载
不标注时默认为S应用
13-3标准负载应用电机 起动器 230/415V-50/60Hz 电机功率 额定电流 出厂设置 额定负载下 产品型号 重量(2) (IcL) 电流 的耗散功率 (3) (5)230 V 400 V kW kW A A W kg4 7.5 17 14.8 59 ATS-48D17Q 4.9005.5 11 22 21 74 ATS-48D22Q 4.9007.5 15 32 28.5 104 ATS-48D32Q 4.9009 18.5 38 35 116 ATS-48D38Q 4.90011 22 47 42 142 ATS-48D47Q 4.90015 30 62 57 201 ATS-48D62Q 8.30018.5 37 75 69 245 ATS-48D75Q 8.30022 45 88 81 290 ATS-48D88Q 8.30030 55 110 100 322 ATS-48C11Q 8.30037 75 140 131 391 ATS-48C14Q 12.40045 90 170 162 479 ATS-48C17Q 12.40055 110 210 195 580 ATS-48C21Q 18.20075 132 250 233 695 ATS-48C25Q 18.20090 160 320 285 902 ATS-48C32Q 18.200110 220 410 388 1339 ATS-48C41Q 51.400132 250 480 437 1386 ATS-48C48Q 51.400160 315 590 560 1731 ATS-48C59Q 51.400- 355 660 605 1958 ATS-48C66Q 51.400220 400 790 675 2537 ATS-48C79Q 115.000250 500 1000 855 2865 ATS-48M10Q 115.000355 630 1200 1045 3497 ATS-48M12Q 115.000

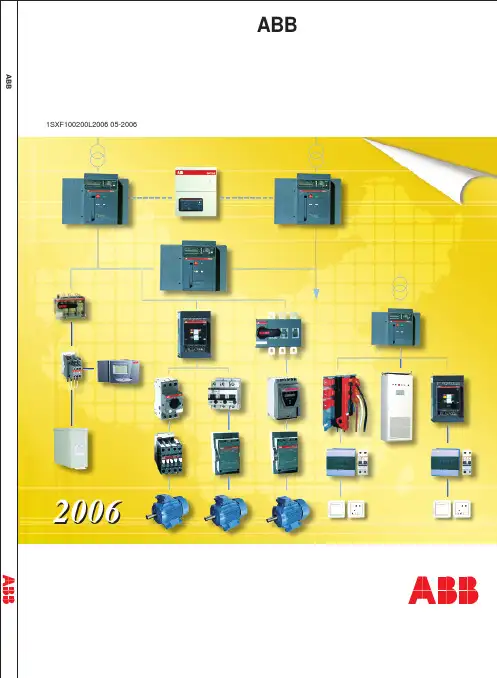

1SXF100200L2006 05-2006选用手册ABB低压电器元件
ABB低压电器元件选用手册低压产品
2006目 录页1.断路器空气断路器 - New Emax塑壳断路器 - Isomax塑壳断路器 - Tmax漏电保护组件/漏电保护继电器双电源自动切换装置 - DPT配电智能化元件 - IPD2.工控产品软起动器接触器手动电机起动器 - MS系列短路保护电器和接触器及热继电器的配合电动机保护指示装置接线端子电子产品和继电器3.开关及熔断器组开关熔断器组 - PowerLine负荷开关 - SwitchLine熔断器开关 - EasyLine4.终端配电保护产品建筑电器元件建筑用接触器 - ESB (导轨安装)电涌保护器 - OVR优化脉冲提前放电避雷针 - OPR5.箱体终端配电箱 - ACM/ACP/ACF系列三相配电箱 - SDB系列动力配电箱 - MDS系列6.电网质量产品电容器专用接触器无功补偿控制器件有源谐波滤波器7.断路器保护配合表断路器保护配合表因产品技术不断改进，所有数据应以本公司最新确认为准。ABB
公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。0/1ABB 低压电器元件选用手册低压电器元件选用手册
1
2
3
4
5
6
7............................................................................... 1/1-4.................................................................................... 1/5-6..................................................................................... 1/7-10........................................................................ 1/11.................................................................................. 1/12............................................................................ 1/13-14
1279615670.doc Author: Zhao Qian
SLC A&D CEP SH 3VL快速选型表
3VL 2 7 03 – 1 AA 3 3–0A A0
3VL型号标识
壳架型号:
1:VL160X
2:VL160
3:VL250
4:VL400
5:VL630
6:VL800
7:VL1250
8:VL1600 额定电流
03: 32A
04: 40A
05: 50A
06: 63A
08: 80A
10: 100A
12: 125A
16: 160A
20: 200A
25: 250A
31: 315A
40: 400A
50: 500A
63: 630A
分断能力：
1-标准 分断 能力:40/45/50KA
2-高分断能力 :70kA
3-极高分断 能力:100KA
脱扣器
3极：
线路保护型
热磁式： DA 固定过载，短路保护
DD 可调过载，固定短路保护
DC 可调过载，短路保护
电子式
ETU10 AB 可调过载，短路瞬时保护 (LI)
ETU20 AE 可调过载，短路短延时，短路瞬时保护(LSI)
ETU12: AC 可调过载，短路瞬时，接地故障保护
(LIG)三相三线
AD (LIG)三相四线
电机保护型
ETU10M: AP 可调过载，短路瞬时保护 (LI)
