静压液位计 说明书

  • 格式：pdf
  • 大小：200.29 KB
  • 文档页数：4

-1

-静压液位计An Zhuang Tiao Shi Shuo Ming Shu

静压液位计

一、拆箱小心打开包装箱并除去包装内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等，若发现有缺货、与装箱单不符或破损现象，请立即与我公司联系。

二、查看说明书该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话、传真或网上（QQ、E-mail）的方式与我公司联系。

三、技术参数

● 测量范围：0-20m● 精度：0.5%，1%● 输出：4-20mA DC● 过程连接：M33×2外螺纹或DN25法兰● 传感器膜片：316L，哈C、钽、钛和Al2O3陶瓷● 电源电压：12.5-36V DC● 电源影响：≤0.05%Fs/v● 介质温度：-40℃～+125℃● 环境温度：-40℃～+80℃● 相对温度：≤95%RH● 电气接口：M20×1.5● 防爆标志：本安型ialICT5 隔爆型dIIBT4● 过载压力：额定量程的2倍● 长期稳定性：量程的±0.3%(1年)● 防护类别：IP65● 引压管：φ6×1 不锈钢 φ10×1 PVC管 φ10×1 不锈钢管-2

-静压液位计An Zhuang Tiao Shi Shuo Ming Shu四、外形安装尺寸ＡＢCD

普通型钢性液位计普通型挠性液位计高温法兰型液位计法兰底装式液位计引线接头M20×1.5顶丝

引压管1cr18Ni9ti

配重法兰DN25引线接头M20×1.5

31引压管PVC或PTFE集气器传感器103

148

L10392表头

散热片

法兰DN25引压管集气器

31103

224

L148

L

五、仪表接线

六、仪表调试

1、将仪表垂直放置，打开仪表壳体，让集气器不接触被测介质，调整电路板上零点电位器ZERO（顺时针增大，逆时针减小），使其输出电流显示为4mA，零点调试完成。2、将集气器伸入被测介质中，使液位升至满量程，调整电路板上量程电位器SPAN（顺时针减小，逆时针增大）使其输出电流显示为20mA。3、若现场不能再现满量程液位，可将液位升至满量程50%以上的任意一点，算出该点所对应的电流输出值，计算公式为：量程调整SPAN零点调整ZERO去掉安全栅，将导线直接连接构成隔爆型、普通型电气接线-3

-静压液位计An Zhuang Tiao Shi Shuo Ming Shu

七、故障分析与处理

八、随机附件

仪表出厂已包装完善，随机附件有：1、说明书2、合格证3、装箱单4、其它附件(如配对法兰、紧固件等)合同中单独说明。1、空罐或池安装后显示有液位（1） 仪表安装必须保证引压管集气器垂直向下，容器内无压力；（2） 确认罐内介质在零点时，然后调整仪表调零电位器使其显示为零；2、测量误差大（1）由于用户给出的介质密度、高度与实际介质的密度、高度不符，造成仪表测量的液位与实际液位不符；（2）安装容器放空不好，罐内有正压或负压，表压不为零，造成传感器测量误差；3、现场液位显示值无变化(1) 引压管集气器安装太靠下，底部淤泥或沉淀物将引压管堵死，可将引压管提起重新固定；(2) 传感器故障；4、无电流输出（1） 首先看接线是否正确；（2） 由于外界环境所造成线路板损坏（如腐蚀性气体、外界潮湿等原因），应返厂维修；（3） 外壳无接地可能导致线路板雷击损坏；（4） 线路板进水；5、无现场显示（1） 检查接线是否正确；（2） 检查供电电源是否正确；（3）电流输出是否正确；（4）显示部分故障。当前电流值=当前液位/满量程×16+4，调整电路板上量程电位器SPAN（顺时针减小，逆时针增大），使输出电流显示为该点对应电流值，量程调试完毕。4、拧上仪表外壳，完成调试。注：带Hart协议液位计调试见《带Hart液位计调试说明书》（另附）。-4

-静压液位计An Zhuang Tiao Shi Shuo Ming Shu

九、选型指南CPPT12- 静压液位变送器12测量范围0-1m0-3m

ABC传感器类型扩散硅陶瓷电容陶瓷压阻

MFH连接方式M33×2DN25 PN1.6 HG20592-97用户特殊要求

DE安装方式顶装式底装式

OO1O2显示方式无指示指针显示液晶显示

12精度0.5%1%

EFH引压管类型饶性PVC管、或PTFE（适用于顶装式)不锈钢引压管 1Cr18Ni9Ti（适用于顶装式)聚氯乙稀硬管 （适用于顶装式)

ABC防爆类型普通型本安型隔爆型使用条件通用型高温型(100℃～200℃)防腐型

CPPT12-Nid0-5m0-10m3450-20m

输出方式1H4-20mAHart协议

合集下载

液位计说明书

液位计说明书

外贴式液位计

01000373

13L129-61

使

用

说

明

书

陕西声科电子科技有限公司

1 产品概述

声呐外贴式液位计（以下简称液位计）采用了先进的信号处理技术及高速信号处理芯片，突破了容器壁厚的影响，实现了对密闭容器内液位高度的真正非接触测量。声呐传感器（探头）安装于被测容器外壁的正下方（底部），无需对被测容器开孔、安装简易、不影响生产。可实现对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。液位计对液体介质和容器的材质无特殊要求，并采用隔爆设计，满足防爆要求，可广泛使用。

声呐外贴式液位计按照企业标准Q/SK 001-2013制造。

2 工作原理

液位计以专用声呐处理技术为系统内核，实现了超高速的数字信号处理功能。处理后的液位高度数值准确，无需CPU再作分析、比较、判断。CPU获取液位数值后，可送NVRAM存储、送数码显示器显示。此外仪表可输出(4～20)mA标准信号或通过RS-485接口将测量结果输出至计算机（或二次表）。

如图1所示，测量液位时，经过调制过的声波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号。回波信号经过预处理、加工、后处理后直接准确给出时间t,CPU根据数字模型表述关系计算出液面高度。

2tvH

H：液位高度

a：修正系数

v：声呐在液体中传播的声速

t：声纳波从发射到返回所用的时间

图1

3性能指标

量程规格：3m、10m、20m、30m、50m。

显示分辨率：1mm

短时间重复性：1mm

测量误差：±%FS，±%FS（罐壁过厚、压力温度不稳可能影响精度）。

迁移量：±10 m

电流输出：4～20mA，最大负载750Ω

通信：RS-485、Hart、Modbus、Ethernet、红外

液位计主机使用环境温度：-40℃～+60℃

探头使用环境温度:-40℃～+100℃，（可定制宽温探头）。

液位计操作说明书

液位计操作说明书

个人资料整理，仅供个人学习使用

1 / 4 液位计操作说明书

一、 仪表接线

表壳后共四个接线端子分别为“+”“ —”“ +” “—”。两线制接法为

+24V DC接第三个端子“+”。+(4~20)mA接第二个端子“—”。

二、调试

设定状态下的按键功能：

菜单操作分4部分：

1：基本操作：包含小数点的位置，测量上限，测量下限，显示模式，阻尼时间，通讯地址。

2：输出校准：包含输出4毫安校准，输出20毫安校准。

3：修改频率：主要是修改频率后改变测量量程的范围。

4：迁移： 包含零点前移和量程迁移。

每一类参数进行修改前必须输入密码：按下C键，显示PASS，通过S,Z按键改变其密码，密码输入正确，再按下C键进入相应的操作，按顺序完成相应的设置后，按C键确认并进入下一项，完毕按C键退出。

1：基本操作：密码555

2：输出校准：密码666

3：修改频率：密码777

4：迁移， ：密码888

（一、） 基本参数项目表：

菜单

顺序 菜

单 菜单含义 代表界面

1 DOT 小数点位置

个人资料整理，仅供个人学习使用

2 / 4 2 PVH

测量的上限最大9999

3 PVL 测量值下限最低0，不得超过上限值

4 DISP

显示模式

可以选择：%，m，cm，mm

5

DAMP 此项为阻尼时间选择，通过修改阻尼时间来决定信号输出的快慢。

6 ADD 485通信地址：通过修改ADD的值，来改变485通信的地址。

（二、 ）输出电流校准项目表：

菜单

顺序 菜

单 菜单含义 代表界面

1 DALL 4毫安修正，通过S,Z键改变输出电流的大小直到4毫安为止。

2 DAHH 20毫安修正，通过S,Z键改变输出电流的大小直到20毫安为止。

（三、 ）修改频率项目表：

菜单

顺序 菜

单 菜单含义 代表界面 个人资料整理，仅供个人学习使用

3 / 4 1 FRE

进入此菜单后，屏幕上方显示的是电压，通过S,Z键改变电压的大小，从而改变量程的适应范围

液位计说明书 2

液位计说明书 2

液位计说明书(总12页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小--

外贴式液位计 01000373 13L129-61

使

用

说

明

书

陕西声科电子科技有限公司

1 产品概述

声呐外贴式液位计（以下简称液位计）采用了先进的信号处理技术及高速信号处理芯片，突破了容器壁厚的影响，实现了对密闭容器内液位高度的真正非接触测量。声呐传感器（探头）安装于被测容器外壁的正下方（底部），无需对被测容器开孔、安装简易、不影响生产。可实现对高温、高压密闭容器内的各种有毒物质﹑强酸﹑强碱及各种纯净液体的液位进行精确测量。液位计对液体介质和容器的材质无特殊要求，并采用隔爆设计，满足防爆要求，可广泛使用。

声呐外贴式液位计按照企业标准Q/SK 001-2013制造。

2 工作原理

液位计以专用声呐处理技术为系统内核，实现了超高速的数字信号处理功能。处理后的液位高度数值准确，无需CPU再作分析、比较、判断。CPU获取液位数值后，可送NVRAM存储、送数码显示器显示。此外仪表可输出(4～20)mA标准信号或通过RS-485接口将测量结果输出至计算机（或二次表）。

如图1所示，测量液位时，经过调制过的声波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号。回波信号经过预处理、加工、后处理后直接准确给出时间t,CPU根据数字模型表述关系计算出液面高度。

2tvH

H：液位高度

a：修正系数

v：声呐在液体中传播的声速

t：声纳波从发射到返回所用的时间 2

图1

3性能指标

量程规格：3m、10m、20m、30m、50m。

显示分辨率：1mm

短时间重复性：1mm

测量误差：±%FS，±%FS（罐壁过厚、压力温度不稳可能影响精度）。

迁移量：±10 m

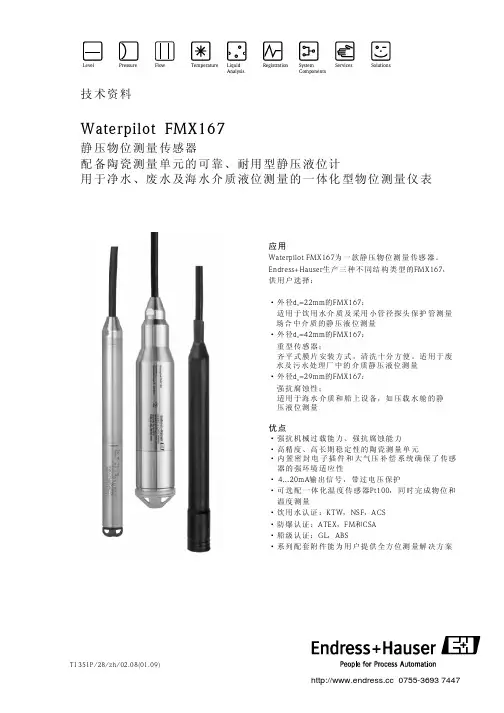

静压液位计FMX167

静压液位计FMX167

应用

优点WaterpilotFMX167

Endress+HauserFMX167

d=22mmFMX167

42mmFMX167

9mmFMX167

4...20mA

Pt100

KTWNSFACS

ATEXFMCSA为一款静压物位测量传感器。

生产三种不同结构类型的，

供用户选择：

·外径的：

适用于饮用水介质及采用小管径探头保护管测量场合中介质的静压液位测量

·外径的：

重型传感器；齐平式膜片安装方式，清洗十分方便。适用于废水及污水处理厂中的介质静压液位测量

·外径的：

强抗腐蚀性；适用于海水介质和船上设备，如压载水舱的静压液位测量

·强抗机械过载能力、强抗腐蚀能力·高精度、高长期稳定性的陶瓷测量单元·内置密封电子插件和大气压补偿系统确保了传感器的强环境适应性

·输出信号，带过电压保护

·可选配一体化温度传感器，同时完成物位和

温度测量

·饮用水认证：，，

·防爆认证：，和o

d=

d=2

GLABSo

o

·船级认证：，

·系列配套附件能为用户提供全方位测量解决方案技术资料

静压物位测量传感器

配备陶瓷测量单元的可靠、耐用型静压液位计

用于净水、废水及海水介质液位测量的一体化型物位测量仪表WaterpilotFMX167

TI

351P/28/zh/02.08(01.09)ServicesPressure

FlowTemperatureLiquidAnalysisRegistrationSystemComponentsLevelSolutions

0755-3693 7447WaterpilotFMX167

Endress+Hauser功能与系统设计仪表选型

深井中介质如饮用水的静压液位测量()废水介质的静压液位测量海水介质的静压液位测量测量场合

—悬挂电缆夹—延伸电缆安装螺丝：或G11/2A11/2NPT过程连接

传感器外径do22mm42mmmax.29mm

传感器密封圈——建议用于饮用水静压液位测量场合，不可用于防爆区用FKMVitonEPDM(
