呼叫信令详解（前后台）
重点关注参数解释
PCCPCH-RSCP:UE 测得主公共控制信道的码片功率
PCCPCH-C/I: UE 测得主公共控制信道的载干比
PCCPCH-Path Loss: 主公共控制信道的路损
DPCH-RSCP: UE 测得专用信道的码片功率
DPCH-C/I: UE 测得专用信道的载干比
DPCH-ISCP:专用信道的干扰信号
BLER:误块率，是一段时间内误块数与总TB 块数的比值。即
总的传输块数
呼叫流程信令图
起呼过程分四个阶段：RRC连接建立，直传信令连接建立，RAB建立，震铃接通 建立RRC连接
（1）UE 在取得下行同步后，向NodeB发送SYNC_UL，接收到NodeB 回应的FPACH 信息后，在RACH 信道上向RNC 发送 RRC Connection Request 消息，发起RRC 连接建立过程。
（2）RNC 准备建立RRC 连接，分配建立RRC 连接所需要的资源，并发送一条Radio Link
Setup Request 消息给NodeB。 （3）NodeB 配置物理信道，在新的物理信道上准备接收UE 消息，并给RNC 发送一条Radio Link Setup Response 响应消息。
（4）RNC 通过ALCAP 协议，建立Iub 数据传输承载。Iub 数据传输承载通过AAL2 的绑定标识与DCH 绑定在一起。建立Iub 数据传输承载需要NodeB 确认。
（5）（6）通过Downlink Synchronisation 和Uplink Synchronisation.
控制帧，NodeB 与 RNC 为Iub 数据传输承载建立同步，此后NodeB 开始DL 发送。
（7）RNC 在FACH 信道上发送RRC Connection Setup 消息给UE。
（8）UE 在DCCH 上发送RRC Connection Setup Complete 消息给RNC，RRC 连接建立完成
1 / 64
WCDMA信令超级详解（包含参数）

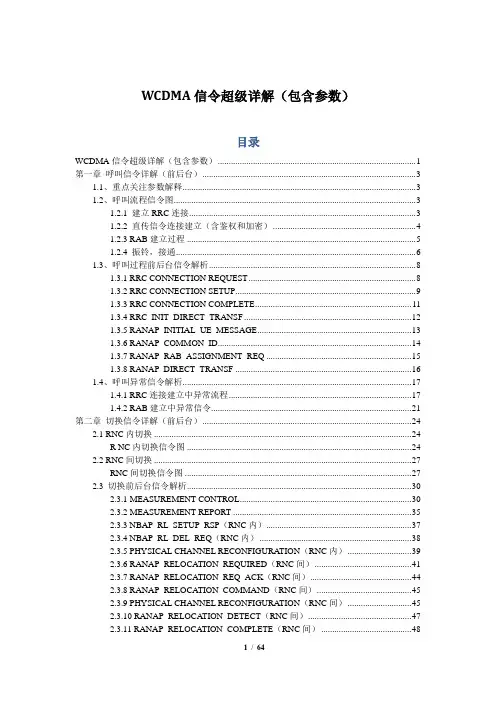

目录
WCDMA信令超级详解（包含参数） .......................................................................................... 1
第一章 呼叫信令详解（前后台） ................................................................................................. 3
1.1、重点关注参数解释 .......................................................................................................... 3
1.2、呼叫流程信令图 .............................................................................................................. 3
1.2.1 建立RRC连接 ....................................................................................................... 3
1.2.2 直传信令连接建立（含鉴权和加密） ................................................................. 4
1.2.3 RAB建立过程 ........................................................................................................ 5

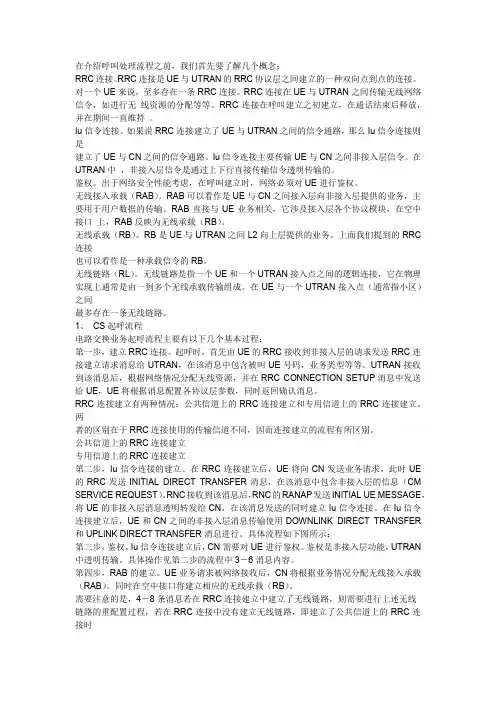

在介绍呼叫处理流程之前，我们首先要了解几个概念：
RRC连接。RRC连接是UE与UTRAN的RRC协议层之间建立的一种双向点到点的连接。对一个UE来说，至多存在一条RRC连接。RRC连接在UE与UTRAN之间传输无线网络信令，如进行无线资源的分配等等。RRC连接在呼叫建立之初建立，在通话结束后释放，并在期间一直维持。
Iu信令连接。如果说RRC连接建立了UE与UTRAN之间的信令通路，那么Iu信令连接则是
建立了UE与CN之间的信令通路。Iu信令连接主要传输UE与CN之间非接入层信令。在UTRAN中，非接入层信令是通过上下行直接传输信令透明传输的。
鉴权。出于网络安全性能考虑，在呼叫建立时，网络必须对UE进行鉴权。
无线接入承载（RAB）。RAB可以看作是UE与CN之间接入层向非接入层提供的业务，主
要用于用户数据的传输。RAB直接与UE业务相关，它涉及接入层各个协议模块，在空中接口上，RAB反映为无线承载（RB）。
无线承载（RB）。RB是UE与UTRAN之间L2向上层提供的业务。上面我们提到的RRC连接
也可以看作是一种承载信令的RB。
无线链路（RL）。无线链路是指一个UE和一个UTRAN接入点之间的逻辑连接，它在物理
实现上通常是由一到多个无线承载传输组成。在UE与一个UTRAN接入点（通常指小区）之间
最多存在一条无线链路。
1、 CS起呼流程
电路交换业务起呼流程主要有以下几个基本过程：
第一步，建立RRC连接。起呼时，首先由UE的RRC接收到非接入层的请求发送RRC连接建立请求消息给UTRAN，在该消息中包含被叫UE号码，业务类型等等。UTRAN接收到该消息后，根据网络情况分配无线资源，并在RRC CONNECTION SETUP消息中发送给UE，UE将根据消息配置各协议层参数，同时返回确认消息。
RRC连接建立有两种情况：公共信道上的RRC连接建立和专用信道上的RRC连接建立。两
实用文档

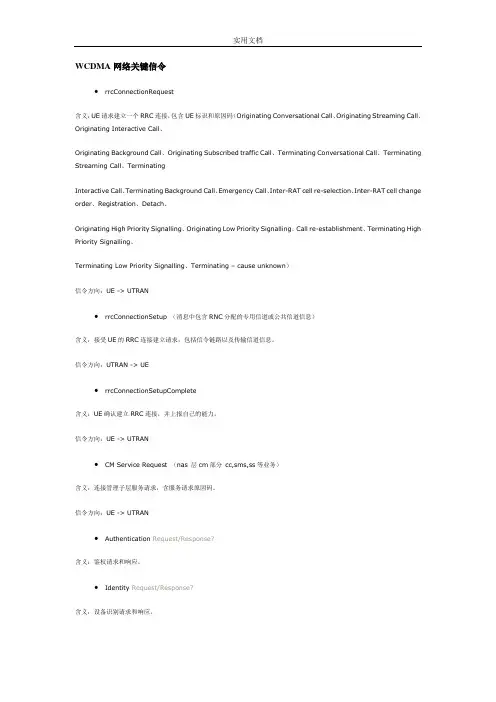

WCDMA网络关键信令
• rrcConnectionRequest
含义：UE请求建立一个RRC连接，包含UE标识和原因码（Originating Conversational Call、Originating Streaming Call、Originating Interactive Call、
Originating Background Call、Originating Subscribed traffic Call、Terminating Conversational Call、Terminating
Streaming Call、Terminating
Interactive Call、Terminating Background Call、Emergency Call、Inter-RAT cell re-selection、Inter-RAT cell change
order、Registration、Detach、
Originating High Priority Signalling、Originating Low Priority Signalling、Call re-establishment、Terminating High
Priority Signalling、
Terminating Low Priority Signalling、Terminating – cause unknown）
信令方向：UE -> UTRAN
• rrcConnectionSetup （消息中包含RNC分配的专用信道或公共信道信息）
含义：接受UE的RRC连接建立请求，包括信令链路以及传输信道信息。
信令方向：UTRAN -> UE
• rrcConnectionSetupComplete
含义：UE确认建立RRC连接，并上报自己的能力。
信令方向：UE -> UTRAN
