太阳能电池特性及应用实验报告

格式：docx
大小：3.72 KB
文档页数：3

太阳能电池特性及应用实验报告

引言：

太阳能电池是一种将太阳能转化为电能的装置，它在可再生能源领域具有重要的应用前景。本实验旨在研究太阳能电池的特性，并探索其在实际应用中的潜力。

一、太阳能电池的基本原理

太阳能电池是利用光电效应将太阳能转化为电能的装置。光电效应是指当光照射到半导体材料上时，光子的能量会激发电子跃迁，从而产生电流。太阳能电池通常由p-n结构的半导体材料构成，其中p型半导体富含正电荷，n型半导体富含负电荷。当光照射到p-n结构上时，光子的能量会激发p-n结附近的电子，使其跃迁到导带中，形成电流。

二、太阳能电池的特性参数

太阳能电池的性能主要由以下几个参数来描述：

1. 开路电压（Open Circuit Voltage，简称OCV）：在没有外部负载的情况下，太阳能电池正极和负极之间的电压。OCV主要取决于半导体材料的能带结构和光照强度，通常在0.5V至1V之间。

2. 短路电流（Short Circuit Current，简称SCC）：在外部负载为零时，太阳能电池正极和负极之间的电流。SCC主要取决于光照强度和半导体材料的光电转换效率，通常在1mA至10mA之间。

3. 填充因子（Fill Factor，简称FF）：填充因子是太阳能电池输出功率与最大输出功率的比值，反映了太阳能电池的电流-电压特性曲线的平坦程度。填充因子越接近1，表示太阳能电池的性能越好。

4. 转换效率（Conversion Efficiency）：转换效率是指太阳能电池将太阳能转化为电能的比例，通常以百分比表示。转换效率越高，表示太阳能电池的能量利用效率越高。

三、太阳能电池的应用实验

为了进一步了解太阳能电池的特性和应用潜力，我们进行了一系列实验。

1. 光照强度对太阳能电池性能的影响实验：我们在实验室中设置了不同光照强度的环境，通过改变光源的距离和光源的亮度来调节光照强度。实验结果表明，随着光照强度的增加，太阳能电池的输出电流和功率也随之增加，但是开路电压基本保持不变。

2. 温度对太阳能电池性能的影响实验：我们将太阳能电池放置在不同温度的环境中，通过改变环境温度来研究其对太阳能电池性能的影响。实验结果表明，随着温度的升高，太阳能电池的输出电流和功率呈现下降的趋势，而开路电压则基本保持不变。

3. 太阳能电池的实际应用实验：我们将太阳能电池连接到一个小型电子设备上，如手机充电器或LED灯，通过观察其在实际应用中的效果来评估太阳能电池的实用性。实验结果表明，太阳能电池可以成功为小型电子设备提供电力，具有较好的实用性和可靠性。

结论：

通过本次实验，我们深入了解了太阳能电池的特性和应用潜力。太阳能电池具有开路电压、短路电流、填充因子和转换效率等重要参数，这些参数决定了太阳能电池的性能。实验结果表明，光照强度和温度对太阳能电池的性能有一定的影响，而太阳能电池在实际应用中具有较好的实用性和可靠性。随着可再生能源的重要性日益凸显，太阳能电池有望成为未来能源领域的重要组成部分。

……太阳能电池实验报告

实验题目：燃料电池综合特性的研究

1，电解池的特性测量

输入电流I(A) 输入电压U(V) 时间t（s）电量It（C） H2测量值（mL） H2理论值（mL）

0.10 1.92 200 20 2.50 2.32

0.20 1.97 200 40 4.50 4.64

0.30 2.03 200 60 7.30 6.96

根据法拉第电解定律，电解生成物的量与输入电量成正比。

可得公式：

氢气

式中T为摄氏室温，Po为标准大气压，P为所在地大气压，F为法拉第常数

其中F=e*NA，NA为阿伏伽德罗常数。

故在误差允许的范围内，电解生成的氢气产生量V与输入电量It近似成正比，即验证了法拉第定律。

2，燃料电池输出特性测量

输出电压U/V 0 0.90 0.86 0.81 0.75 0.70 0.65 0.61 0.55

输出电流I/A 0 17.1 51.7 123.7 216 258 271 278 278

功率P/mw 0 15.4 44.5 100.2 162.0 180.6 177.5 170.0 152.9

输出电压U/V 0.50 0.45 0.39 0.34 0.28 0.23 0.17 0.11 0.09

输出电流I/A 278 278 278 278 278 278 278 278 278

功率P/mw 139.0 125.1 108.4 94.5 77.8 63.5 47.3 30.6 25.0

燃料电池输出功率-电压变化曲线:

从图中看出，燃料电池在电压较大时，功率随着电压的增大而减小。此时，燃料电池内部的电极部分存在一定的内阻，内阻消耗了部分的功率。

在输出电压为646mV左右的位置，燃料电池取得了最大输出功率。最大输出功率为218.35mW，输出电流为338mA。

综合考虑燃料电池的利用率及输出电压与理想电动势差异，燃料电池的效率为：

电池电池电解

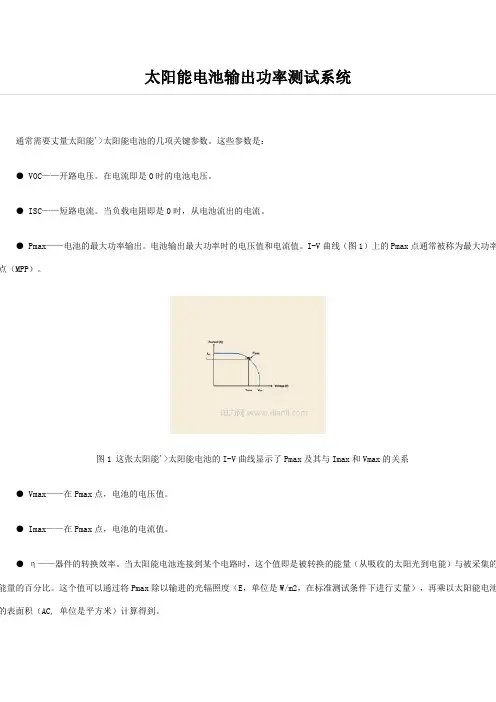

太阳能电池输出功率测试系统

通常需要丈量太阳能'>太阳能电池的几项关键参数。这些参数是：

● VOC——开路电压。在电流即是0时的电池电压。

● ISC——短路电流。当负载电阻即是0时，从电池流出的电流。

● Pmax——电池的最大功率输出。电池输出最大功率时的电压值和电流值。I-V曲线（图1）上的Pmax点通常被称为最大功率点（MPP）。

图1 这张太阳能'>太阳能电池的I-V曲线显示了Pmax及其与Imax和Vmax的关系

● Vmax——在Pmax点，电池的电压值。

● Imax——在Pmax点，电池的电流值。

● η——器件的转换效率。当太阳能电池连接到某个电路时，这个值即是被转换的能量（从吸收的太阳光到电能）与被采集的能量的百分比。这个值可以通过将Pmax除以输进的光辐照度（E，单位是W/m2，在标准测试条件下进行丈量），再乘以太阳能电池的表面积（AC, 单位是平方米）计算得到。 ● 填充因子（FF）—Pmax除以VOC再乘上ISC 。

● 电池二极管属性。

● 电池串联电阻。

● 电池旁路电阻（或并联电阻）。

常见解决方案

现在，太阳能电池测试解决方案主要有两种形式：完整的交钥匙系统和通用的测试仪器。

假如需要在太阳能电池最大输出功率时进行测试，很多研究实验室都具备低功耗四象限电源（有时也称为SMU），并具有以下功能：

● 提供精确的正电压和负电压（“提供”也可称为“施加”）。

● 提供精确的正向和反向电流（提供反向电流也被称为电流流进到电源中）。

● 精确地丈量待测器件（DUT）的电压和电流（丈量也被称为检测）。

大多数高精度四象限电源都只能提供3A的电流或20W的连续功率。

在测试较小的单个电池时，这些最大电流和功率是可接受的，但是随着电池技术向更高的效率、更大的电流密度和更大的电池尺寸推进，电池的功率输出将很快会超出这些四象限电源的最大额定值。太阳能模组的输出通常会超过50W，而且可能会爬升至300W或更高，这意味着很多针对模组的测试都无法使用四象限电源来完成。

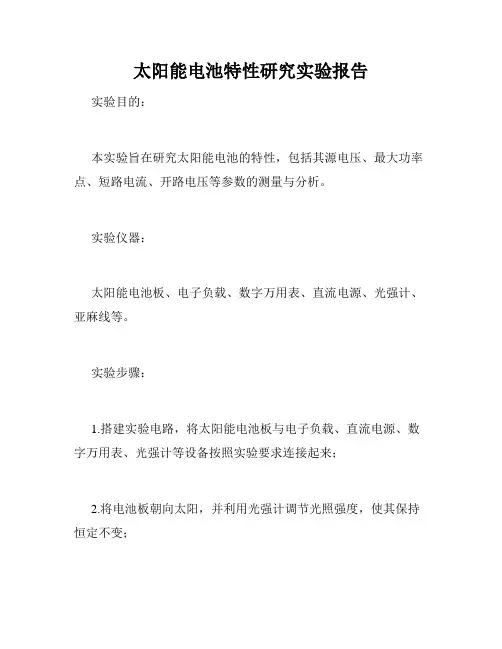

太阳能电池特性研究实验报告

实验目的：

本实验旨在研究太阳能电池的特性，包括其源电压、最大功率点、短路电流、开路电压等参数的测量与分析。

实验仪器：

太阳能电池板、电子负载、数字万用表、直流电源、光强计、亚麻线等。

实验步骤：

1.搭建实验电路，将太阳能电池板与电子负载、直流电源、数字万用表、光强计等设备按照实验要求连接起来；

2.将电池板朝向太阳，并利用光强计调节光照强度，使其保持恒定不变；

3.通过调节电子负载，将太阳能电池输出电流调整到不同值，记录下此时太阳能电池的输出电压、电流和光照震荡度等参数，并计算得出其等效电阻；

4.统计数据，绘制实验结果图表；

5.分析实验结果，比较其与标准太阳能电池参数的区别，并解释原因。

实验结果：

通过实验，我们得出如下结果：

1.太阳能电池的源电压随着光照强度的增加而增大；

2.当太阳能电池的输出电流为最大功率点时，其输出功率达到最大值；

3.短路电流是一个恒定的值，不随光照强度而变化；

4.开路电压随着光照强度的增加而略有增大。

实验分析：

从实验结果来看，与标准太阳能电池相比，我们的实验结果比较接近。这表明我们的实验操作规范、数据准确。但是，我们发现开路电压和最大功率点的偏差比较大，原因可能是我们使用的太阳能电池板质量不佳，功率转换效率不够高。

综上所述，通过本实验，我们了解了太阳能电池的特性，为今后的太阳能电池研究提供了依据。同时，我们也发现了实验中存在的问题，为今后的改进提出了一些建议。

实验结论：

太阳能电池的特性表现为：源电压随着光照强度的增加而增大，当电池输出电流为最大功率点时，其输出功率达到最大值。短路电流是一个恒定的值，不随光照强度而变化。开路电压随着光照强度的增加而略有增大。本实验结果比较接近标准太阳能电池参数，但存在偏差，可能是由于太阳能电池板的质量不佳。
