论建筑结构工程质量检测中的无损检测技术

科学之友　Ｆｒｉｅｎｄ　ｏｆ　Ｓｃｉｅｎｃｅ　Ａｍａｔｅｕｒｓ　２０１０年０３月（０９）　

论建筑结构工程质量检测中的无损检测技术　

张斌　

（深圳市建筑工程质量监督总站，广东深圳５　１８０００）　

摘要：无损检测是在不损坏被检测件的结构和适用性能的情况下，利用声、光、电、　

磁和射线等方法，来揭示其内部或表面存在的缺陷，以提高被检测件的内在质量和使用　

时的可靠性，无损检测技术广泛应用于材料和产品的静态动态检测和质量管理方面。笔　

者简要的提出几种无损检测技术在混凝土质量检测中的应用。　

关键词：混凝土；无损检测技术；质量检测　

中图分类号：ＴＵ７１２　文献标识码：Ａ　文章编号：１０００—８１３６（２０１０）０９—００３１—０２　

为了适应现代建设工程质量检测全面、及时、准确、方便　

的要求，满足对既有建筑改造、加固及质量评估的需要，我国　

的工程质量检测技术及检测仪器、设备已向无损化、电子化、　

智能化、小型化、一体化、集约化方向发展。　

利用声、光、热、电、磁和射线等方法，在不破坏钢筋混　

凝土内部结构和使用性能的情况下，可以重复、连续测定有关　

混凝土性能方面的物理量，推定混凝土强度、缺陷等和探测钢　

筋直径、位置、锈蚀等情况的无损检测技术，已在发达国家得　

到广泛应用。我国混凝土无损检测技术的开发研究应用，相比　

国外有较大差距，除了较早应用的回弹法、超声波法和此后开　

发应用的钻芯法、拔出法、动测法等外，国外已应用得比较成　

熟的其他方法，我国尚处于研究试验阶段。　

国内已研制成功钢筋接头现场无损张拉检测仪，在我国部　

分省、市推广使用。该设备采用积木式拉筋器，安装在工程钢　

筋接头上，直接测定接头的力学强度和变形量，检测结果立即　

可取，无损于钢筋，张拉后强度还会略有提高。此方法可不做　

试件，节省钢材、人力、时间和经费，适用于各种接头。　

１　工程质量检测技术　

建筑工程质量关系到人民生命财产安全，关系到国家和民　

族的形象，关系到社会主义建设的发展。百年大计质量第一是　

工程科技　・１７９・　

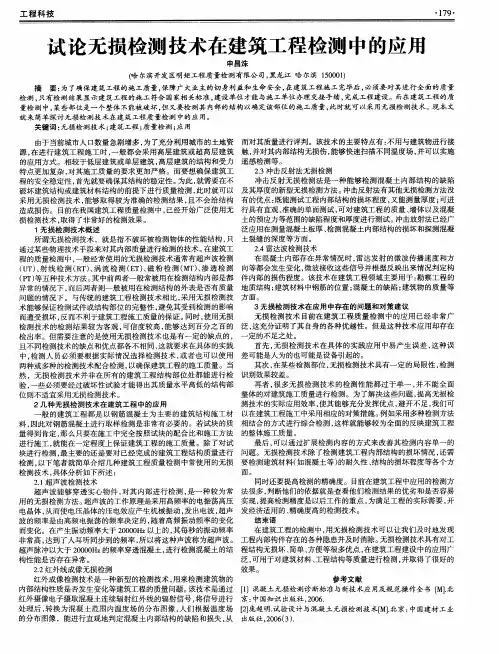

试论无损检测技术在建筑工程检测中的应用　

申昌洙　

恰尔滨开发区明矩工程质量检测有限公司，黑龙江哈尔滨１５０００１）　

摘要：为了确保建筑工程的施工质量，保障广大业主的切身利益和生命安全，在建筑工程施工完毕后，必须要对其进行全面的质量　检测，只有检测结果显示建筑工程的施工符合国家相关标准，建设单位才能与施工单位办理交接手续，完成工程建设。而在建筑工程的质　

量检测中。某些部位是一个整体不能被破坏，但又要检测其内部的结构以确定该部位的施工质量，此时就可以采用无损检测技术。现本文　

就来简单探讨无损检测技术在建筑工程质量检测中的应用。　

关键词：无损检测技术；建筑工程；质量检测；应用　

由于当前城市人口数量急剧增多，为了充分利用城市的土地资　

源，在进行建筑工程施工时，一般都会采用高层建筑或超高层建筑　

的应用方式。相较于低层建筑或单层建筑，高层建筑的结构和受力　特点更加复杂，对其施工质量的要求更加严格。而要想确保建筑工　

程的安全稳定性，首先就要确保其结构的稳定性。为此，就需要在不　

破坏建筑结构或建筑材料结构的前提下进行质量检测，此时就可以　采用无损检测技术，能够取得较为准确的检测结果，且不会给结构　

造成损伤。目前在我国建筑工程质量检测中，已经开始广泛使用无　

损检测技术，取得了非常好的检测效果。　

１无损检测技术概述　所谓无损检测技术，就是指不破坏被检测物体的性能结构，只　通过某些物理技术手段来对其内部质量进行检测的技术。在建筑工　

程的质量检测中，一般经常使用的无损检测技术通常有超声波检测　

（ｕＴ）、射线检测（ＲＴ）、涡流检测（ＥＴ）、磁粉检测（ＭＴ）、渗透检测　（　）等五种技术方法。其中前两者一般常被用在检测结构内部是都　

异常的情况下，而后两者则一般被用在检测结构的外表是否有质量　问题的情况下。与传统的建筑工程检测技术相比，采用无损检测技　

术能够保证检测试件或结构部位的完整性，避免其受到检测的影响　

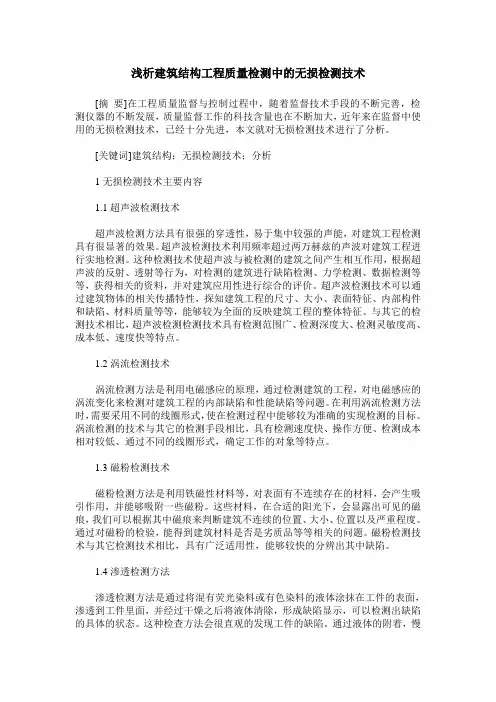

浅析建筑结构工程质量检测中的无损检测技术

[摘 要]在工程质量监督与控制过程中，随着监督技术手段的不断完善，检测仪器的不断发展，质量监督工作的科技含量也在不断加大，近年来在监督中使用的无损检测技术，已经十分先进，本文就对无损检测技术进行了分析。

[关键词]建筑结构；无损检测技术；分析

1无损检测技术主要内容

1.1超声波检测技术

超声波检测方法具有很强的穿透性，易于集中较强的声能，对建筑工程检测具有很显著的效果。超声波检测技术利用频率超过两万赫兹的声波对建筑工程进行实地检测。这种检测技术使超声波与被检测的建筑之间产生相互作用，根据超声波的反射、透射等行为，对检测的建筑进行缺陷检测、力学检测、数据检测等等，获得相关的资料，并对建筑应用性进行综合的评价。超声波检测技术可以通过建筑物体的相关传播特性，探知建筑工程的尺寸、大小、表面特征、内部构件和缺陷、材料质量等等，能够较为全面的反映建筑工程的整体特征。与其它的检测技术相比，超声波检测检测技术具有检测范围广、检测深度大、检测灵敏度高、成本低、速度快等特点。

1.2涡流检测技术

涡流检测方法是利用电磁感应的原理，通过检测建筑的工程，对电磁感应的涡流变化来检测对建筑工程的内部缺陷和性能缺陷等问题。在利用涡流检测方法时，需要采用不同的线圈形式，使在检测过程中能够较为准确的实现检测的目标。涡流检测的技术与其它的检测手段相比，具有检测速度快、操作方便、检测成本相对较低、通过不同的线圈形式，确定工作的对象等特点。

1.3磁粉检测技术

磁粉检测方法是利用铁磁性材料等，对表面有不连续存在的材料，会产生吸引作用，并能够吸附一些磁粉。这些材料，在合适的阳光下，会显露出可见的磁痕，我们可以根据其中磁痕来判断建筑不连续的位置、大小、位置以及严重程度。通过对磁粉的检验，能得到建筑材料是否是劣质品等等相关的问题。磁粉检测技术与其它检测技术相比，具有广泛适用性，能够较快的分辨出其中缺陷。

浅谈无损检测技术在建筑工程检测中的应用

【摘要】现如今，我国经济逐步发展，人口呈逐步上升趋势，在这种背景下，高层建筑以及超高层建筑不断增加，人们的重视的方面也逐渐转变为建筑施工的质量与其结构性能。无损检测技术，是一种新型的监测方法，其在不结构性能的基础之上，运用测试结构的一些物理量性能，来判断建筑结构性能是否发生改变。这种技术运用在建筑工程中，可以有效的提升工程质量与结构的科学性。就此，本文对无损检验技术进行分析，对其在工程建筑监测中的应用进行分析。

1、无损检测技术

1.1 建筑工程中采用的无损检测技术

在建筑工程中，超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）、涡流检测（ET）、射线检测（RT）这五各检测方法是无损检测的主要技术。检测物体内部是否正常，主要采用射线检测与超声检测，若想检测物体外部缺陷，就要通过磁粉检测或渗透检测。无损检测技术的优势在于，其可以在不损坏试件结构与性质的前提下，实现检测目标。采用这种方法进行检测工作，在检测完成之后，物品的检出率可以高达100%。

无损检测中，每个方法都有其自身特性与缺陷，所以，在检测工作中，就要结合设备材料与性质等因素，系统优化，取长补短，选取最优的无损检测方法，从而使检测结果的正确率得到保障。涉及破坏性的检测公工程，无损检测技术是无法完成的，只有将无损检测得出的结论和进行破坏性试验得出的结论进行分析和对比，才能得出最终结论。

1.2 无损检测技术在工程检测中的作用

在工程事故检测中，无损检测是其中至关重要的方法，也是确保建筑物构造的安全性，加强工程质量监督的有效手段。无损检测技术通过建筑材料内部结构中光，电，热等物理效应在非正常情况下的反映变化情况，实现对结构异常的性质，类别等参数的评定，同时确定其对建筑物的危害程度，从而对建筑物质量指标进行推算。在现如今的工程质量监督工作中，无损检测技术扮演着越来越重要的角色，其也是衡量建筑技术发展水平的重要因素。
