公共广播调试方案广播系统的调试主要指广播系统安装施工完毕后，对设备安装过程进行全面的、常规性地检查，并作开通试验和音质评价，其主要工作内容有：传输线路检查、配接检查、绝缘电阻测量、接地电阻测量、电源试验、系统开通试验、声压测量和音质评价等。
通电调试时应注意，先将所有设备的旋钮旋到最小位置，并且按由前级到后级的次序，逐级通电开机，以免开机时的过大冲击发出噪音和损坏机器。
将所有音源的输入都调节到适当的大小，从监听扬声器监听是否有失真和杂音，以及声音过小。
如果正常可开机按正常音量工作一个小时再听听声音有没有变化，机器表面温度是否正常。
如果正常。
调试工作可告结束。
否则应检查问题所在。
一、传输线路检查广播传输线路分为室内、室外各种配线，检查时应将被检线路的接线端子从设备上断开，按照施工图、广播系统图来检查各路传输配线是否正确，是否存在短路、断路、混线等故障；接线端子编号是否齐全、正确，是否焊有接线端子。
对于被发现的故障耍逐一进行排除，并将接线端子重新紧固连接；各个插头、插座连线是否采用焊接，接线是否正确可靠，屏蔽层连接是否完整良好，符合要求。
二、配接检查按照施工图检查每个回路或扬声设备上的线间变压器配接是否正确，特别是连接端子往往容易接错，注意检查漏接、多接、接反现象；按图查线路，及阻抗是否匹配。
三、绝缘电阻测定将广播线的两头接线端子断开，用500V兆欧表，测量其线间绝缘电阻。
测量项目为：线与线和线与地的绝缘电阻，绝缘电阻一般不小于0.5MΩ，对于每一回路的电阻应进行分回路测量，测量数值应填写记录，一般阻抗不小于5Ω，作为调试报告的内容交建设单位保管。
四、接地电阻测量广播系统的接地电阻，主要在广播室的接地极上进行；测量时采用接地电阻测试仪。
广播室放大器、避雷器等的工频接地电阻一般不大于10Ω，当广播系统的容量在150 W以上，如单独设置接地极确有团难时，可与电气装置合用一组接地极，但这种接地要求接地电阻不应大于4Ω，并应设置专用接地干线。
关于公共广播的国家标准规范操作附录一：国家标准有线广播及火灾事故广播设计安装规范（摘录）1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作为参考：1．有线广播1．1公共建筑应设有线广播系统。
系统的类别应根据建筑规模、使用性质和功能要求确定。
有线广播一般可分为：业务性广播系统。
服务性广播系统。
火灾事故广播系统。
1．2 办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。
业务性广播宜由主管部门管理。
1．3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。
旅馆的服务性广播节目不宜超过五套。
2．4 从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：业务性广播不应大于2dB（1000Hz时）。
服务性广播不应大于1dB（1000Hz时）。
2．6 采用定电压输出的馈电线路，输出电压宜采用70V或100V。
2．8 节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。
当节目信号线路数较多时，宜采用专用电缆。
3．2有线广播的功放设备宜选用定电压输出。
当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。
3．3 功放设备的容量一般按下述公式计算：P=K1 ·K2 ·ΣP0式中P——功放设备输出总电功率（W）P0——Ki·Ｐi，每分路同时广播时最大电功率Ｐi——第i支路的用户设备额定容量Ｋi——第i分路的同时需要系数：服务性广播时，客房节目每套Ｋi取０.2~0.4背景音乐系统Ｋi取0.5~0.6业务性广播时，Ｋi取0.7~0.8火灾事故广播时，Ｋi 取1.0（同时广播范围应符合本规范第２４章的有关规定）Ｋ1——线路衰耗补偿系数：线路衰耗１dB时取1.26线路衰耗2dB时取1.58K2——老化系数，一般取1.2~1.4。
Praesideo简单操作讲明语音信息的导进翻开“FTApplication〞输进用户名、密码〔admin〕进进操作界面；在“MessageSets〞选项进行语音信息的导进；选择“New〞进行新建文件；翻开语音信息的文件路径，首先先选择要导进的语音文件，单击选中后点击中间“〉〞键将该语音文件添加至右边的编辑框内，当所有文件添加结束后，点击右下方的“SaveMessageSetas…〞进行保留并生成一个“.set〞文件。
注重：导进的文件名称一定要与“Recordedmessage〞建立的名称、顺序相同，建议使用英文或阿拉伯数字。
音频文件的格式←位速：705kbps←音频采样大小：16位←频道：单声道←音频采样级不：44kHz←音频格式：PCM该文件生成方法：进进“开始菜单—>所有程序—>附件—>娱乐—>录音机〞点击“文件—>属性〞进进“声音的属性〞点击“马上转换〞选择对应的格式后保留。
进行录音即可。
选择“View〞进行瞧瞧，双击“〞进行导进。
在Web下对系统的设置注重：系统主机的IP地址要与操作PC的IP地址在同一网段内。
翻开一个IE扫瞄器，在地址栏内输进系统主机的IP地址，进进上图的界面，点击“Continue〞接着。
弹出该界面，输进用户名〔admin〕密码〔admin〕后，进进设置主页面。
升级设置硬件版本将所有设备接进系统后，点击“UpgradeUnitfirmware〞进进升级界面，页面的上方“〞为该设备主机自带的软件包内硬件升级的版本，依据主机自带的软件，版本各不同。
点击“Upgrade〞进行升级。
注重：在升级过程中，不可断电，否那么将对设备有所损坏。
将所有设备的版本升级为一致。
系统配置用户治理“Add〞：添加用户，系统提供三个不同权限的用户。
“Delete〞删除用户，点击后出现用户列表，选择要删除的用户，直截了当删除。
系统设备定义网络操纵主机点击“Add〞添加，将“Upgradeunitfirmware〞内的主机序列号，输进到“SerialNumber〞内，设备名称随意填写，“Enabled〞选中后，点击“Submit〞上传，设备添加结束。
数字公共广播系统操作说明简介数字公共广播系统是一种通过数字化技术传播音频信息的系统。
它可以将音频信息通过数字信号发送到多个接收设备，实现广播信息的同时传递，并且可以进行远程控制和管理。
本文档旨在介绍数字公共广播系统的操作步骤和功能。
系统安装与配置硬件需求•主机设备：一台用于控制和管理数字公共广播系统的主机设备，可以是个人电脑或专用设备。
•声音输入设备：一种用于输入音频信息的设备，可以是话筒、录音设备等。
•声音输出设备：一种用于输出音频信息的设备，可以是扬声器、音响等。
•网络连接：确保主机设备和其他设备之间可以通过网络进行通信。
系统安装1.将数字公共广播系统的安装文件下载到主机设备。
2.打开安装文件并按照提示进行安装。
3.在安装过程中，根据需要选择系统的安装路径和其他设置。
4.完成安装后，启动数字公共广播系统。
系统配置1.打开数字公共广播系统后，首先需要进行系统配置。
2.进入系统设置界面，根据实际情况配置系统参数。
3.配置声音输入设备：选择使用的声音输入设备，并进行相应的设置。
4.配置声音输出设备：选择使用的声音输出设备，并进行相应的设置。
5.配置网络连接：输入正确的网络设置，确保系统可以正常连接到网络。
6.完成系统配置后，保存设置并重启系统。
操作指南创建广播任务1.在系统主界面上选择“创建广播任务”选项。
2.在广播任务编辑界面上，选择要广播的音频文件或输入音频内容。
3.设置广播任务的开始时间和结束时间。
4.设置广播任务的重复周期，可以设置为一次性任务或按照每天、每周等周期重复。
5.如果需要给广播任务添加一些特殊效果或设置，可以在高级设置中进行配置。
6.完成广播任务的配置后，点击“保存”按钮保存任务。
编辑广播任务1.在系统主界面上选择“编辑广播任务”选项。
2.在广播任务列表中选择待编辑的任务。
3.对任务进行修改，可以修改任务的开始时间、结束时间、重复周期等设置。
4.对任务的音频内容进行修改，可以选择新的音频文件或进行录音内容的编辑。
博世数字公共广播系统操作说明1. 简介博世数字公共广播系统是一种集音频播放和广播管理于一体的先进技术系统。
它能够提供高质量的音频播放和广播管理功能，适用于各种场所，如学校、企事业单位、体育场馆、购物中心等。
本文将详细介绍博世数字公共广播系统的操作方法。
2. 系统组成博世数字公共广播系统由以下几部分组成：•服务器：用于存储音频文件和管理广播任务。
•广播终端：用于接收服务器下发的广播任务并播放音频。
•控制终端：用于管理广播任务和配置广播终端。
•网络设备：用于连接服务器、广播终端和控制终端的通信设备。
3. 操作步骤3.1 音频文件的上传在使用博世数字公共广播系统之前，需要先将音频文件上传到服务器上。
操作步骤如下：1.打开系统控制终端的管理界面。
2.进入文件管理模块。
3.选择需要上传的音频文件，并点击上传按钮。
4.等待文件上传完成。
3.2 广播任务的创建创建广播任务是指将音频文件与广播终端进行关联，并指定广播的时间和区域。
操作步骤如下：1.打开系统控制终端的管理界面。
2.进入广播任务管理模块。
3.点击创建新任务按钮。
4.在任务设置界面，选择要广播的音频文件和广播终端，指定广播的时间和区域。
5.点击确认按钮保存任务设置。
3.3 广播任务的下发下发广播任务是将创建好的任务发送给广播终端进行播放。
操作步骤如下：1.打开系统控制终端的管理界面。
2.进入广播任务管理模块。
3.选择已创建好的任务，并点击下发按钮。
4.确认下发任务的广播终端和时间。
5.点击确认按钮进行任务下发。
3.4 广播终端的控制广播终端上的音频播放可以通过控制终端进行操作。
操作步骤如下：1.打开系统控制终端的管理界面。
2.进入广播终端管理模块。
3.选择要控制的终端，并点击播放/暂停按钮控制终端的音频播放状态。
4.点击音量调节按钮调节终端的音量大小。
3.5 广播任务的管理可以通过控制终端对已创建的广播任务进行管理，如修改任务的设置、删除已下发的任务等。
GB50371-2006 厅堂扩声系统设计规范GYJ25-86 厅堂扩声系统声学特性指标SJ/T10406-93声频功率放大器通用技术条件什么是传声增益？传声增益--在扩声系统中处于最高可用增益状态，观众席上的声压级与话筒处的声压级之差即：传声增益=20lgP观众/P标准，传声增益反映了扩声系统的放声功率,一般情况下传声增益>-6db增益：指放大量或提衰量，放大器对信号放大能力的指标，等于放大器输出信号与输入信号之比的对数，正增益为提升，负增益为衰减，有功率增益、电压增益和电流增益三种。
通过调整音响设备增益量，可以对音频信号电平进行调节，使系统的信号电平处于一种最佳水平。
公共广播系统检测方法一、声压级参数概念：是指该点的声压P与基准声压Po的比值取以10为底的对数乘以20的值，其结果用分贝（dB）表示，声压级缩写为SPL，也可以用符号Lp表示。
按终端设备的安装位置的不同，其各自的技术参数要求也不同：吸顶式扬声器：功率6W，声压90dB，频率范围100Hz-16kHz壁挂式扬声器：功率20/30W，声压(1W/1M) 94dB/92dB，频率范围100Hz/65Hz-20kHz室外号筒扬声器：功率15W，声压112dB，频率范围250Hz-10kHz测量仪器：AWA5633A型声级计测量方法：1. 灵敏度的校准将声级校准器配合在传声器上，开启校准电源，读取数值，调节声级计灵敏度电位器，完成校准。
2. 测点的确定在每个广播分区内选距离该区内扬声器最远点测量，相邻两个广播分区的边界也应该作为测量点进行测试。
3．传声器的设置测量传声器可以手持，也可以固定在三角架上，其位置应处于距地面1.2m的边界线敏感处，如果边界处有围墙，为了扩大监测范围也可将传声器置于1.2m以上的高度，但要在测量报告中加以注明4.按设计的标准计算出测量点的SPL：由公式SPL=LM＋10lgP－20lgrdB 计算出设计时的声压级值，其中，LM：扬声器的灵敏度级，P：馈给扬声器的电功率，r: 听音点与扬声器的距离5.在选定的测量点用仪器检测与上一步的计算值进行对比,检查是否符合设计要求6.与设计标准对比在被测公共广播系统中播放粉红噪声，把系统增益置于最高可用增益（当系统不会啸叫时，则置于系统最大增益-6dB处），在选定的测量点上测出稳态峰值声压级，以各测量点的平均值为该系统的最大声压级。
GB50371-2006 厅堂扩声系统设计规范GYJ25-86 厅堂扩声系统声学特性指标SJ/T10406-93声频功率放大器通用技术条件什么是传声增益？传声增益--在扩声系统中处于最高可用增益状态，观众席上的声压级与话筒处的声压级之差即：传声增益=20lgP观众/P标准，传声增益反映了扩声系统的放声功率,一般情况下传声增益>-6db增益：指放大量或提衰量，放大器对信号放大能力的指标，等于放大器输出信号与输入信号之比的对数，正增益为提升，负增益为衰减，有功率增益、电压增益和电流增益三种。
通过调整音响设备增益量，可以对音频信号电平进行调节，使系统的信号电平处于一种最佳水平。
公共广播系统检测方法一、声压级参数概念：是指该点的声压P与基准声压Po的比值取以10为底的对数乘以20的值，其结果用分贝（dB）表示，声压级缩写为SPL，也可以用符号Lp表示。
按终端设备的安装位置的不同，其各自的技术参数要求也不同：吸顶式扬声器：功率6W，声压90dB，频率范围100Hz-16kHz壁挂式扬声器：功率20/30W，声压(1W/1M) 94dB/92dB，频率范围100Hz/65Hz-20kHz室外号筒扬声器：功率15W，声压112dB，频率范围250Hz-10kHz测量仪器：AWA5633A型声级计测量方法：1. 灵敏度的校准将声级校准器配合在传声器上，开启校准电源，读取数值，调节声级计灵敏度电位器，完成校准。
2. 测点的确定在每个广播分区内选距离该区内扬声器最远点测量，相邻两个广播分区的边界也应该作为测量点进行测试。
3．传声器的设置测量传声器可以手持，也可以固定在三角架上，其位置应处于距地面1.2m的边界线敏感处，如果边界处有围墙，为了扩大监测范围也可将传声器置于1.2m以上的高度，但要在测量报告中加以注明4.按设计的标准计算出测量点的SPL：由公式SPL=LM＋10lgP－20lgrdB 计算出设计时的声压级值，其中，LM：扬声器的灵敏度级，P：馈给扬声器的电功率，r: 听音点与扬声器的距离5.在选定的测量点用仪器检测与上一步的计算值进行对比,检查是否符合设计要求6.与设计标准对比在被测公共广播系统中播放粉红噪声，把系统增益置于最高可用增益（当系统不会啸叫时，则置于系统最大增益-6dB处），在选定的测量点上测出稳态峰值声压级，以各测量点的平均值为该系统的最大声压级。
公共广播与紧急广播系统检测方案1 检测方案目的为确保公共广播与紧急广播系统符合国家标准《智能建筑工程质量验收规范》GB 50339-2013规定，制定此检测方案。
2 适用范围本方法适用于对建筑或建筑群的通信网络系统的功能、性能和安装质量的最终检测。
本方法亦适用于智能建筑工程实施和质量控制全过程的质量检验和自检。
3 编制依据CECS 182：2005《智能建筑工程检测规程》GB 50339-2013《智能建筑工程质量验收规范》4 使用设备输出电平测试仪。
5 试验方法5.1 主机设备应全数检测，末端设备应按10%抽检。
系统功能符合设计要求为合格，被检项目的合格率应为100%。
5.2 公共广播与紧急广播系统检测应包括下列内容：5.2.1 系统安装质量、输出不平衡度和阻抗匹配；5.2.2 放声系统的合理分布；5.2.3 最高输出电平、输出信噪比、声压级和频宽的技术指标；5.2.4 对响度、音色和音质的主观评价和系统音响效果的评定；5.2.5 系统功能。
5.3 系统功能检测应包括下列内容：5.3.1 业务宣传、背景音乐和公共寻呼插播；5.3.2 公共广播与紧急广播系统的分层、分区广播功能；5.3.3 紧急广播与公共广播系统共用设备时，紧急广播的优先级和紧急广播的播出音量；5.3.4 功率放大器应冗余配置,并在主机发生故障时，按设计要求备用机自动投入运行。
5.4 公共广播与紧急广播系统检测应符合下列要求：5.4.1 査验测试记录，或用接地电阻测量仪检测系统的接地电阻符合要求；5.4.2 査验现场或施工图，检査系统分区划分应合理，公共广播的分区应与消防分区的划分一致；5.4.3 检査系统的功能，包括业务广播、背景音乐广播、紧急广播功能等符合设计要求；5.4.4 当紧急广播与公共广播系统共用设备时，用人工模拟发生火灾和突发事故，紧急广播应由消防联动系统控制，且具有最高优先级；不论系统处于何种状态,均应强切为紧急广播，并以全音量播岀；5.4.5 用专用仪器检测系统的输岀电平、输出信噪比、声压级和频响等指标.应符合设计要求, 5.4.6 通过响度、音色和音质的主观评价,评定的音响效果应符合设计要求；5.4.7 检査功放冗余配置，在主机故障时备用机应自动投入运行。

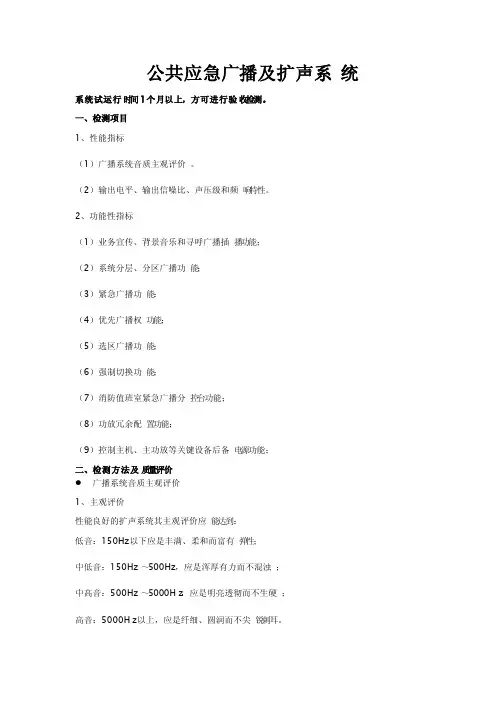

公共应急广播及扩声系统系统试运行时间1个月以上，方可进行验收检测。
一、检测项目1、性能指标（1）广播系统音质主观评价。
（2）输出电平、输出信噪比、声压级和频响特性。
2、功能性指标（1）业务宣传、背景音乐和寻呼广播插播功能；（2）系统分层、分区广播功能；（3）紧急广播功能：（4）优先广播权功能；（5）选区广播功能；（6）强制切换功能；（7）消防值班室紧急广播分控台功能；（8）功放冗余配置功能；（9）控制主机、主功放等关键设备后备电源功能；二、检测方法及质量评价广播系统音质主观评价1、主观评价性能良好的扩声系统其主观评价应能达到：低音：150Hz以下应是丰满、柔和而富有弹性；中低音：150Hz～500Hz，应是浑厚有力而不混浊；中高音：500Hz～5000Hz，应是明亮透彻而不生硬；高音：5000Hz以上，应是纤细、圆润而不尖锐刺耳。
2、音质主观评价的条件主观评价专用节目源。
GSBM-6001《主观评价节目源实物标准样品(CD片)》。
按评价规则组成5～7人的评价人员并制定评价统计方法。
系统声特性测量方法广播系统声特性指标和测量方法参考有关部门国家现行标准规范执行。
功能检测及技术要求公共广播系统必须具备以下各项功能和技术要求：1、系统的输入输出不平衡度、音频线的敷设、接地形式及安装质量应符合设计要求，设备之间阻抗匹配合理；最高输出电平、输出信噪比、声压级和频宽的技术指标应符合设计要求；通过对响度、音色和音质的主观评价，评定系统的音响效果；2、播放背景音乐和插播寻呼广播背景音乐的节目一般应设有5套节目可同时放送。
背景音乐服务区的平均声压级要求不高，在60dB～70dB左右，但声场要求均匀，频响为100Hz～6000Hz左右。
一、公共广播系统故障排查方法1）直观检查法不用仪器、仪表，凭直观的感觉，调动视觉、听觉、嗅觉、触觉等多种感官进行判断。
一看：观察所有需使用设备的电源按键开关是否开启、指示灯显示是否正常（一般通过明暗、颜色区别），设备与设备连接线路是否牢固，连接接头焊接是否有虚焊等现象。
二听：轻轻翻动设备并摇摆摇摆，听听是否有碰击声判断是否有无零件散落或螺丝钉脱落情况，另外可听听音箱声音是否正常等现象。
三闻：用鼻子闻闻有无烧焦气味，找到气味来源，故障时可能会发出异味的地方。
四摸：用手摸摸设备外壳（断电后进行），不要触及接线端子，判断是否超过正常温度、发烫。
过热或过冷都是不正常，过热可能内部元器件工作超负荷工作异常，过冷可能内部元器件未工作。
2）试探法试探法是针对怀疑部分的设备采用比较、分割、替代、模拟等试探手段，寻找故障所在，然后排除。
具体方法如下：比较：发现某台设备有问题则找一台与故障机完全相同型号的机器替换看是否工作正常以确保设备是否正常。
分割：将系统中设备精简，可直接将音源输入至功放及音箱，这样可先排除是否中间设备或连接线出现故障。
模拟：当设备出现故障时猜测是设备问题，将可能发生的现象还原原来现象试试是否会再有此现象出现。
3）借助工具静态参数测量法静态参数的测量须持有厂家生产设备的维修手册，注明各个元器件端点静态工作电流、或电压，利用万用表测量电路各个部分的电流、电压或电阻值，看是否与标称值相符合。
电阻测量：当发现音箱声音不正常时，如音箱声音过小或者有“嗤啦”声音等现象时，可用万用表的欧姆档×100测试线路阻抗是否正常，公共广播系统属于定压传输，用万用表测试出来的阻抗为直流阻抗，并且阻值是随喇叭数量变化的，喇叭数量越多阻值越小（电阻并联原理），一般经验值都会在10欧姆以上。
电压测量：定压广播系统一般峰值电压为100V/70V两种，电压的大小是由输入音频信号大小决定，当输入声音开大时输出电压也变大，音箱声音也变大，传输电压是属于交流信号，一般背景音乐音量会比较小，可能会在30~~60V之间，不会达到峰值。
欧意科公共广播说明书尊敬的用户，欢迎使用欧意科公共广播系统。
作为一款优秀的公共广播设备，欧意科系统具有多种功能和广泛适用性，旨在提供高品质的音频传播服务。
本说明书将为您详细介绍欧意科公共广播系统的特点、操作方法以及注意事项，帮助您更好地使用该系统。
一、系统特点1.多功能性：欧意科公共广播系统支持多种音频输入方式，可以连接各类声源设备，如麦克风、调音台、MP3播放器等，满足不同用户的需求。
2.高保真音质：欧意科系统采用先进的数字音频处理技术，保证音质的高保真度，使广播效果更加清晰，减少噪音和失真。
3.灵活性：该系统支持多个广播区域的划分，可以根据需求进行分区选择广播内容，将不同的音频源发送到相应的区域。
4.远程控制：欧意科公共广播系统可通过遥控器或者手机APP进行远程控制，方便用户在任何地方对系统进行操作和调整。
二、操作方法1.连接设置：将麦克风、调音台、MP3播放器等声源设备通过音频输入端口与欧意科广播主机连接。
2.功放调整：根据需要，调整主机上的音量和音调来控制广播声音的大小和音调的高低。
可根据情况进行分区设置，使不同区域的音量可以单独调整。
3.广播内容：将你希望播放的音频文件或者话筒的声音输入到系统中，根据需要选择相应的广播区域。
你也可以设置定时广播，让系统在指定的时间自动播放预先设置好的音频内容。
4.远程控制：下载欧意科系统的手机APP后，可以通过手机进行远程控制，随时调整音量、音调、广播区域等功能。
三、注意事项1.请在使用前仔细阅读本说明书，并按照说明进行操作，以免造成设备损坏或者操作不当引起的安全隐患。
2.请保持设备的通风良好，避免在太阳直射下或者密闭空间中使用，防止过热或引起火灾。
3.定期检查设备连接，确保连接牢固，并定期清洁设备，防止灰尘等杂质影响广播效果。
4.请合理使用音量控制，避免长时间在超高音量下使用，以免对听力造成伤害。
综上所述，欧意科公共广播系统是一款功能强大、音质出色的设备，为用户提供高品质的音频传播服务。
公共广播系统测试与验收方案
一、验收依据
Jcj/T16《民用建筑电气设计规范》gbj45《高层民用建筑设计防火规范》
gb50116火灾自动报警系统施工及验收规范gbj16火灾自动报警设计规范
gb6510《30mhz-1ghz声电视信号电缆分配系统声音部分的试验方法和技术参数II》。
系统的试运行1。
声源操作
调频机播放：正常、不正常双卡放音机的播放：正常、不正常激光唱机的播放：正常、不正常2、系统的运行系统分区控制
分区需要根据每个功能分区进行划分，需要强制切割功能操作
连接好紧急、业务面板，扩展分区面板、功率放大器等设备，运行从背景音乐状态强
切到紧急广播状态，并实现对某些分区或全部分区的广播。
3、供电方式切换
系统切换至消防应急电源（DC 24V），应急广播正常工作。
3、系统扬声器电路的回
放
链接好各分区的扬声器，通过扬声器进行播放系统，播放情况见下表：
扬声器电路播放记录
分区号12345四、验收文档
工程竣工验收前，建设单位必须向建设单位提交下列图纸：工程说明
位置凤仪广场扬声器号1声音状态正常
综合系统图、线槽及管线布置图、设备配置图、设备连接系统图、设备外形说明、设
备及设备清单、主观评价表、客观评价表、施工质量验收记录
其他规定的有关文件或图纸。
公共广播系统故障排除技术方案1. 引言公共广播系统作为一种重要的信息传播工具，在应急情况下扮演着至关重要的角色。
然而，由于各种原因，这些系统可能会遇到故障和问题。
本文档旨在提供一种故障排除技术方案，以帮助解决公共广播系统故障。
2. 故障排除步骤2.1 确认故障首先，我们需要确认故障是否确实存在。
我们可以通过以下步骤进行确认：- 检查广播系统的电源供应是否正常。
- 确认广播系统的连接是否完好无损。
- 检查广播主机和辅助设备的指示灯是否正常工作。
2.2 故障定位确定故障的具体位置将有助于更快地解决问题。
在故障定位过程中，可以采取以下步骤：- 检查广播系统的线路连接，确保连接稳固。
- 检查辅助设备（如麦克风、音源设备）的连接是否正确。
- 使用测试设备对广播系统各个部分进行检测，找出具体故障点。
2.3 故障修复一旦确定了故障的具体位置，我们可以采取以下措施来修复故障：- 替换损坏的设备或部件。
- 修复损坏的线路连接。
- 对广播系统进行重启或重置。
2.4 故障预防为了尽可能减少公共广播系统故障的发生，我们可以采取以下预防措施：- 定期维护和保养广播系统，包括清洁设备、紧固连接等。
- 定期检查和测试系统的各个部分，确保其正常运行。
- 培训使用人员，使其了解系统操作和维护知识。
3. 总结本文档提供了一种故障排除技术方案，帮助解决公共广播系统故障。
通过确认故障、故障定位、故障修复和故障预防四个步骤，我们可以快速解决公共广播系统故障，并减少故障发生的可能性。
参考文献[1] 参考文献1的标题[2] 参考文献2的标题。
GB50371-2006 厅堂扩声系统设计规范GYJ25-86 厅堂扩声系统声学特性指标SJ/T10406-93声频功率放大器通用技术条件什么是传声增益？传声增益--在扩声系统中处于最高可用增益状态，观众席上的声压级与话筒处的声压级之差即：传声增益=20lgP观众/P标准，传声增益反映了扩声系统的放声功率,一般情况下传声增益>-6db增益：指放大量或提衰量，放大器对信号放大能力的指标，等于放大器输出信号与输入信号之比的对数，正增益为提升，负增益为衰减，有功率增益、电压增益和电流增益三种。
通过调整音响设备增益量，可以对音频信号电平进行调节，使系统的信号电平处于一种最佳水平。
公共广播系统检测方法一、声压级参数概念：是指该点的声压P与基准声压Po的比值取以10为底的对数乘以20的值，其结果用分贝（dB）表示，声压级缩写为SPL，也可以用符号Lp表示。
按终端设备的安装位置的不同，其各自的技术参数要求也不同：吸顶式扬声器：功率6W，声压90dB，频率范围100Hz-16kHz壁挂式扬声器：功率20/30W，声压(1W/1M) 94dB/92dB，频率范围100Hz/65Hz-20kHz室外号筒扬声器：功率15W，声压112dB，频率范围250Hz-10kHz测量仪器：AWA5633A型声级计测量方法：1. 灵敏度的校准将声级校准器配合在传声器上，开启校准电源，读取数值，调节声级计灵敏度电位器，完成校准。
2. 测点的确定在每个广播分区内选距离该区内扬声器最远点测量，相邻两个广播分区的边界也应该作为测量点进行测试。
3．传声器的设置测量传声器可以手持，也可以固定在三角架上，其位置应处于距地面1.2m的边界线敏感处，如果边界处有围墙，为了扩大监测范围也可将传声器置于1.2m以上的高度，但要在测量报告中加以注明4.按设计的标准计算出测量点的SPL：由公式SPL=LM＋10lgP－20lgrdB 计算出设计时的声压级值，其中，LM：扬声器的灵敏度级，P：馈给扬声器的电功率，r: 听音点与扬声器的距离5.在选定的测量点用仪器检测与上一步的计算值进行对比,检查是否符合设计要求6.与设计标准对比在被测公共广播系统中播放粉红噪声，把系统增益置于最高可用增益（当系统不会啸叫时，则置于系统最大增益-6dB处），在选定的测量点上测出稳态峰值声压级，以各测量点的平均值为该系统的最大声压级。
检查结果是否≥86dB?二、信噪比参数概念：就是指有用信号功率S和噪声功率N的比值，记作S/N。
信噪比S/N愈大，说明收听效果好、清晰。
数字播音设备：频率范围100Hz-6.8Hz ±3dB，信噪比> 100dB功率放大器：功率60W/120W/240W/360W，频响40Hz-16kHz，信噪比≥80dB（20Hz～20000Hz），输出电压100V/70V最大输出功率为360 W 自动音量控制系统：噪声分析变量< 18dB，信噪比> 60dB广播矩阵设备：信噪比> 80dB，失真度< 0.1%，频率相应40Hz-16kHz ±2dB，干扰（Cross Talk）< -80dB。
测量仪器：电平监测仪“信号”测量一般采用的是指定输出电平的中频段正弦信号（通常为1kHz），“指定电平”通常是指设备的最大标称或标准的工作电平。
“噪声”测量必须指定测量带宽和加权滤波器。
两个测量的比值就是设备的信噪比，如果测量仪器特性包括一个“相对dB”单位，其0dB 基准可以设定成等于输入信号电平值，那么信噪比的测量就比较容易了。
测量方法：1.在对信号进行精确测量前，先对噪声频谱分析仪开机预热三十分钟，且不允许直流输入，使用前应利用声级校准器重新校准。
2.测点的选取当公共广播服务区是走廊、通道时，在其轴线上选择测量点。
离走廊、通道的端点10m处各选一个测量点；当走廊、通道足够长时，应每隔30～50m追加一个测量点，并保证有一个测量点在走廊、通道轴线的中点上。
当广播区内扬声器的规格和布局相同，而追加测量点超过5个时，允许不再追加测量点；同时每一个广播分区也要选定测量点3.测量期间在被测公共广播系统中播放粉红噪声，把系统增益置于最高可用增益（当系统不会啸叫时，则置于系统最大增益-6dB处），或人为模拟火灾现场许多人的跑动、大喊大叫声、哭声、撬、凿等声音，制造背景噪声4.按下“频谱/统计”按键，显示器左边显示“LOBAT”，右边显示中间三个箭头，进入频谱分析功能，5.检测结果对比从仪器中读出个噪声的“分贝值”，检测测量的实际值是否满足在发生火灾事故报警时高于背景噪声15dB。
三、输出电平参数概念：电平就是指电路中两点或几点在相同阻抗下电量的相对比值。
这里的电量是指电功率、电压、电流并将倍数化为对数，用“分贝”表示，记作“dB”，分别计作：10lg(P2/P1)、20lg(U2/U1)、20lg(I2/I1)上式中P、U、I分别是电功率、电压、电流。
数字播音设备：输出电平0dB/600欧，节目信号的传播电平≤7.8dB 《民用建筑电气设计规范》（JGJ/T16-92）智能遥控传声器：输出电平0dB/600欧，按钮电流量100mA测量仪器：ZBL9600A数字电视综合检测仪测量方法：1.在被测公共广播系统中播放粉红噪声2.用数字电视综合监测仪ZBL9600A测试信号源部分，功放器和终端设备的输出电平节目信号的传播电平≤7.8dB 《民用建筑电气设计规范》（JGJ/T16-92）信号源输出信号经过前置模块后，使得各路信号输出电平在0.5-1.0VRMS 之间传声器、数字播音设备的输出电平0dB/600欧广播矩阵设备：输入电平0dB/600欧，输出电平：0dB/600欧3.将仪器的测量实际值与设计时的标准要求值进行比较，检查是否符合标准四、频宽参数概念：频响范围：从声学的角度来说，声音是以波的形式存在并且传播的，而波是振荡的，因此波的单位是Hz（每秒钟振荡的次数）。
声波的Hz数值越小，声音就越响；Hz值越大，声音就越小。
从人耳的结构而言，理论上最轻听到20000Hz 的声音（但在现实生活中几乎很少存在），而一些动物则可以听到更高Hz数的声音，如狗据称可以听到50000Hz。
CD播放机的频率范围在一定程度上指的是产品可以播放的响度范围，目前常见的是20－20,000Hz，但是实际上真的到了最大值或者是最小值，人耳实际上都是无法接受的。
测量仪器：示波器测量方法：1.在被测公共广播系统中播放粉红噪声2.用数字存储示波器TDS1012测量激光唱机：单声道频宽为20Hz，立体声频宽为20Hz-20KHz，单声道失真在-10dB 小于0.4 %FM/AM收音模块：频宽覆盖87.5Hz-108MHz(FM);522HZ-1620KHz(AM)，单声道输出0dBV/600ohm, 灵敏度AM：20Uv/999kHz 20dB静噪，FM：2.5uV/98kMHz 30dB静噪自动音量控制系统：分析噪声频宽200Hz-4kHz在背景音乐：（一级）以250～4k Hz 的平均声压级为0 dB，在此频带内允许变化±4 dB；此外，在100～12k Hz范围内变化不超过+4/-10 dB。
（二级）以250～4k Hz 的平均声压级为0 dB，在此频带内允许变化+4/-6 dB此外，在125～6.3k Hz范围内变化不超过+4/-12 dB。
业务性广播：（一级）以250～4k Hz 的平均声压级为0 dB，在此频带内允许变化±4 dB此外，在125～8k Hz范围内变化不超过+4/-10 dB。
（二级）以250～4k Hz 的平均声压级为0 dB，在此频带内允许变化+4/-6 dB。
此外，在150 ～6.3k Hz范围内变化不超过+4/-12 dB。
紧急广播：（一级）以250～4 k Hz 的平均声压级为0 dB，在此频带内允许变化±4 dB此外，在150 ～6.3k Hz范围内变化不超过+4/-10 dB。
（二级）以250～4 k Hz 的平均声压级为0 dB，在此频带内允许变化+4/-6dB此外，在200 ～4.0k Hz范围内变化不超过+4/-12 dB。
DSPPA （迪示普）：是SAC Corporation(斯雅克公司)设计的一个自动化公共广播系统根据DSPPA迪士普公共广播标准（企业标准试行版）：一级背景音乐系统：适用于高级写字楼、高级会所、高级咖啡厅及类似场所发布背景音乐的系统参数指标：服务区外的残余声压级≯60dB, 信噪比≥15 dB，频响范围100～15k Hz。
二级背景音乐系统：适用于广场、超市、候车室、室外园林及类似场所发布背景音乐的系统参数指标：服务区外的残余声压级≯70dB, 频响范围200～10k Hz。
一级业务性广播系统：适用于发布作息钟声、教学语音文件、在一级背景音乐中插播通知和语音文件等参数指标：最大声压级≥85 dB，服务区外的残余声压级≯65dB, 信噪比≥15 dB，频响范围150～8k Hz。
二级业务性广播系统：适用于发布一般的寻呼、通知、体操配乐等的系统参数指标：最大声压级≥80 dB，服务区外的残余声压级≯75dB, 信噪比≥12 dB，频响范围200～8k Hz。
一级紧急广播系统：适用于机场、超级商场、高级写字楼等多开间、大人群室内地区的寻呼广播和突发公共事件紧急广播的系统。
参数指标：最大声压级≥90 dB，信噪比≥15 dB，频响范围150～8k Hz。
二级紧急广播系统：适用于广场、车站、码头等开阔地区的寻呼广播和突发公共事件紧急广播的系统参数指标：最大声压级≥90 dB，信噪比≥15 dB，频响范围150～8k Hz。
对线路损耗要求：从功放设备的输出至线路上最远的用户扬声器间的线路损耗应符合下列要求：1.业务广播应≤2dB(1kHz时)2.服务性广播≤1dB(1kHz时)。
