第一章总则第一条为确保水电站安全、稳定、高效运行，保障水电站机械设备的安全、可靠、经济运行，特制定本制度。
第二条本制度适用于水电站所有机械设备的管理和维护工作。
第三条本制度遵循安全第一、预防为主、综合治理的原则，确保水电站机械设备运行安全。
第四条水电站机械设备管理人员应具备相应的专业知识和技能，严格执行本制度。
第二章机械设备分类与编号第五条水电站机械设备分为主要设备、辅助设备、临时设备三类。
第六条主要设备包括：水轮机、发电机、变压器、调速器、调速器油系统、励磁系统、水轮机调节系统、尾水管、压力钢管、进水口、拦污栅、水轮机导水叶、水轮机转轮、水轮机顶盖、水轮机座环、水轮机下环、水轮机基础、发电机定子、发电机转子、发电机机座、发电机端盖、发电机轴承、发电机氢冷器、发电机冷却器、发电机密封装置、发电机主变压器、发电机调压变压器、发电机励磁变压器、发电机出口断路器、发电机电压互感器、发电机电流互感器、发电机接地变压器、发电机中性点接地变压器、发电机保护装置等。
辅助设备包括：水泵、空压机、通风机、冷却塔、起重设备、电梯、消防设备、排水设备、通风设备、照明设备、通信设备、计量设备、试验设备、监测设备、安全防护设备等。
临时设备包括：施工设备、维修设备、备品备件、工具等。
第七条机械设备应按照国家规定进行编号，编号方法应统一、规范。
第三章设备验收与交接第八条机械设备在采购、安装、调试、改造等过程中，必须进行验收和交接。
第九条设备验收应按照国家规定和合同要求进行，验收内容包括：设备的技术参数、外观、质量、性能、功能等。
第十条设备交接应明确交接双方责任，交接内容包括：设备的技术文件、使用说明书、合格证、保修卡、安装调试记录、验收报告等。
第四章设备运行与维护第十一条机械设备运行应按照操作规程进行，操作人员应具备相应的操作技能和资质。
第十二条设备运行过程中，应定期进行巡检、维护和保养，确保设备正常运行。
第十三条设备巡检应按照规定的周期和路线进行，发现异常情况应及时处理。
电厂标识系统编码标准电厂标识系统编码标准是为了规范电厂标识系统的编码方式，使得电厂内部设备、管线等元素能够被准确地识别和管理。
这一标准的制定对于提高电厂运行效率、安全生产具有重要意义。
本文将从编码原则、编码规则、编码应用等方面进行详细介绍。
首先，编码原则是电厂标识系统编码标准的基础。
编码原则包括唯一性、稳定性、可识别性和可管理性。
唯一性要求每个元素都有唯一的编码，避免重复和混淆；稳定性要求编码不会频繁变动，以确保信息的连续性和稳定性；可识别性要求编码能够清晰、准确地表达元素的信息；可管理性要求编码体系能够方便管理和维护。
这些原则的遵循是编码标准的基础，也是保证标识系统正常运行的重要条件。
其次，编码规则是编码标准的核心内容。
编码规则包括编码结构、编码方式、编码范围等方面。
编码结构是指编码的组成方式，可以是数字、字母、符号的组合，也可以是特定的编码格式；编码方式是指编码的生成方式，可以是手动输入、自动生成等方式；编码范围是指编码的适用范围，可以是整个电厂、某一部分设备或者某一类元素。
这些规则的制定需要考虑到电厂的实际情况和管理需求，既要满足信息表达的准确性，又要考虑到编码的实际操作性和管理便利性。
最后，编码应用是编码标准的实际运用。
编码应用包括编码的设置、编码的管理、编码的更新等方面。
编码的设置需要根据编码规则对电厂内部的元素进行编码，确保每个元素都有唯一的编码；编码的管理需要建立完善的管理制度，确保编码的稳定性和可管理性；编码的更新需要根据电厂的设备更新、改造等情况及时对编码进行更新，保证编码体系的及时性和有效性。
这些应用的落实是编码标准的关键，也是保证标识系统正常运行的重要保障。
综上所述，电厂标识系统编码标准的制定是为了规范电厂内部元素的标识和管理，对于电厂的安全生产和高效运行具有重要意义。
编码原则、编码规则和编码应用是编码标准的重要内容，需要全面考虑电厂的实际情况和管理需求，确保编码体系的科学性和实用性。

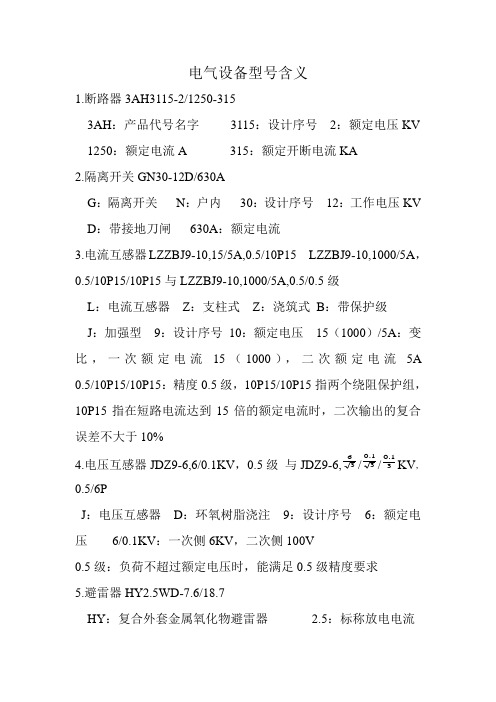

电气设备型号含义1.断路器3AH3115-2/1250-3153AH：产品代号名字3115：设计序号2：额定电压KV 1250：额定电流A 315：额定开断电流KA2.隔离开关GN30-12D/630AG：隔离开关N：户内30：设计序号12：工作电压KV D：带接地刀闸630A：额定电流3.电流互感器LZZBJ9-10,15/5A,0.5/10P15 LZZBJ9-10,1000/5A，0.5/10P15/10P15与LZZBJ9-10,1000/5A,0.5/0.5级L：电流互感器Z：支柱式Z：浇筑式B：带保护级J：加强型9：设计序号10：额定电压15（1000）/5A：变比，一次额定电流15（1000），二次额定电流5A 0.5/10P15/10P15：精度0.5级，10P15/10P15指两个绕阻保护组，10P15指在短路电流达到15倍的额定电流时，二次输出的复合误差不大于10%4.电压互感器JDZ9-6,6/0.1KV，0.5级与JDZ9-6,36/31.0/31.0KV，0.5/6PJ：电压互感器D：环氧树脂浇注9：设计序号6：额定电压6/0.1KV：一次侧6KV，二次侧100V0.5级：负荷不超过额定电压时，能满足0.5级精度要求5.避雷器HY2.5WD-7.6/18.7HY：复合外套金属氧化物避雷器 2.5：标称放电电流W：无间隙D：电机型7.6：额定电压18.7：标称电流下最大残压6.高压熔断器XRNT-12,40AX：限流R：熔断器N：户内T：变压器保护12：额定电流40A：额定电流7.SC10-250/6.3 ，6.3±2*2.5%/0.4KV，Y.ynoSC10-250/6.3：6.3KV的干式电力变压器6.3±2*2.5%/0.4KV：调压范围Y.yno：联结组标号8.YJV-3*35,10KV直径为35平方毫米的4芯交联聚乙烯绝缘聚氯乙烯护套电力电缆，电压为10KV9.JDG-0.5，380/100VJ：电压互感器 D：单相 G：干式 0.5：电压等级380/100V：额定电压比，极限输出100V10.耦合电流互感器LMZ-0.66,500/5AL：电流互感器 M：穿母线型 Z：环氧树脂浇注绝缘或支柱式 0.66电压等级是660V 500/5A：电流比。
水电站排水系统设备命名原则
1、排水系统设备命名原则：由“间隔编号+系统号+两位序号”组成。
间隔编号包括0-4，其中0表示公用间隔，1-4表示发变组间隔。
比如编号0201,“0”表示公用间隔，“2”表示水系统，“01”是阀门序号，表示4号机技术供水系统第一个阀门；比如4201表示排水系统第一个阀门。
2、4204DF-1表示4号机技术供水系统第四个阀门是电动阀门，用DF代表，与手动阀进行区别，-1表示1支路或者1号。
3、0201-B，其中B表示表阀，压力表阀的命名以就近的手动阀或电动阀+B为准。
4、阀门编号顺序：排水泵润滑水→排水泵排气阀→排水泵出水管道→排污泵。
5、渗漏系统阀门序号用11-20，检修系统用21-30（尾水盘形阀81-90），大坝渗漏系统用31-40。
水力发电厂设备命名、编号规定第一章总则第一条为规范凌____滩水力发电厂〔以下简称电厂〕设备的命名及编号，依据原水利电力部颁发的《电力系统部分设备统一编号准则》和____省电力公司颁发的《##电网调度规程》，制定本规定。
第二条本规定所称的设备是指电厂全厂范围内的全部机械、电气设备。
第三条本规定适用于电厂全部设备的命名及编号工作。
第四条电厂全部设备按竣工后实际设备图纸，采用设备实名和设备编号相结合的原则开展统一编号，设备实名一般由若干个中文字组成，设备编号由若干个阿拉伯数字及符号组成。
第二章管理机构和职责第五条发电运行工区为设备命名及编号工作的归口管理部门。
第六条设备命名及编号工作归口管理部门的主要职责为：〔一〕对新投产的设备开展命名、编号，并制作相应的标示牌；〔二〕定期检查、清理和整改现场设备的标示、标牌；〔三〕负责现场设备标示、标牌的悬挂工作及日常性的维护。
第三章设备命名规则第七条主机主变由“设备实名”+“同类设备序号”+“设备实名汉语拼音第一个字母〔大写〕”三部分组成，如：“发电机1F”代表1#发电机组、“变压器1B”代表1#主变压器。
第八条厂用变压器由“设备实名”+“设计设备编号”两部分组成，如：“厂用变TS41”代表1#厂用变压器。
第九条近区变压器由“设备用途实名”+“设计设备编号”两部分组成，如：“坝顶变TD31”代表1#坝顶变压器。
第十条厂用400V主开关由“设备用途实名”+“电压等级序号1”+“两位数断路器序号”三部分组成，其中“两位数断路器序号”取偶数，自00编起，如：“厂用变TS41低压侧开关112”代表1#厂用变低压侧开关、“厂用变TS42低压侧开关132”代表2#厂用变低压侧开关，其它负荷开关由“设备用途实名”+“配电屏自带编号”两部分组成。
第十一条近区400V配电主开关由“设备用途实名”+“电压等级序号2”+“两位数断路器序号”三部分组成，其中“两位数断路器序号”取偶数，自00编起，如：“坝顶变TD31低压侧开关202”代表1#坝顶变低压侧开关、“船闸变TD33低压侧开关212”代表1#船闸变低压侧开关其它负荷开关由“设备用途实名”+“配电屏自带编号”两部分组成。
电厂设备分类编号管理制度一、总则为规范电厂设备分类编号管理，确保设备管理工作的顺利进行，保障电厂安全生产，制定本管理制度。
二、适用范围本管理制度适用于所有电厂设备的分类编号管理工作。
三、分类编号原则1. 设备分类编号应符合国家相关标准和规定，便于识别和管理。
2. 设备分类编号应根据设备的功能、用途、材质等因素进行科学合理的划分，确保分类清晰、逻辑严密。
3. 考虑设备的更新换代和维修更换的便捷性，对设备进行分类编号时应考虑设备的可维护性和可替换性。
4. 设备分类编号应与设备档案管理、设备维修保养、设备验收等相关工作相衔接，确保信息流畅和一致性。
四、分类编号管理责任1. 电厂设备管理部门应当负责设备分类编号体系的设计、维护和管理工作。
2. 设备管理部门应当制定设备分类编号的具体操作规程，对设备分类编号的规范和操作程序加以明确和详细的规定。
3. 设备管理部门应当对设备分类编号体系进行定期审核和更新，确保设备分类编号体系符合电厂设备管理的实际需求。
五、设备分类编号的编制1. 设备分类编号的编制应当遵循统一的原则和标准，由设备管理部门进行统一规划和设计。
2. 设备分类编号应当区分设备的种类和用途，按照一定的规则进行编制。
3. 设备分类编号应在设备的设计、采购、入库等环节进行统一编号，保证信息的一致性和完整性。
4. 设备分类编号应当与设备档案、设备维修保养等相关工作相衔接，确保信息的流通和一致性。
六、设备分类编号的使用1. 设备分类编号应在设备的使用、维修、保养等过程中得到有效的应用。
2. 所有设备管理人员应当熟悉设备分类编号的使用方法，确保设备管理工作的顺利进行。
3. 设备分类编号在设备的存储、检索、报废等工作中应得到有效的应用。
4. 设备分类编号应与设备的管理系统相衔接，确保设备管理信息的一致性。
七、设备分类编号的管理1. 设备分类编号的变更和调整应当经过设备管理部门的审批和备案。
2. 对于新引进的设备，应当及时对其进行分类编号，并纳入设备管理系统。
电气编号管理制度内容第一章总则第一条为规范电气产品的标识和管理，保证电气产品的质量和安全，提高工作效率，特制定本制度。
第二条本制度适用于公司所有涉及电气产品的生产、管理、使用和维护等环节，包括但不限于电气设备、电线电缆、插头插座等产品的编号、标识和管理。
第三条电气编号是唯一的标识符号，用以识别和记录电气产品的信息，包括产品型号、规格、用途、生产日期等内容，具有识别性和追溯性。
第四条电气编号管理部门是公司负责电气产品编号管理的部门，负责电气产品的编号规划、统一管理、审核和监督。
第五条各部门应当严格遵守本制度的规定，做好电气产品的编号、标识和管理工作，确保电气产品的质量和安全。
第二章电气产品编号规划第六条电气产品编号应当根据产品的特点和需求制定，具有一定的规范性和唯一性，方便识别和管理。
第七条电气产品编号应当包括以下内容：产品类型、产品系列、产品规格、生产厂家、生产日期等信息，编号组成应当简洁明了，便于识别和查询。
第八条电气产品编号的编制应当遵循以下原则：先整体后细节、先大类后小类、先年份后流水号、先委托单位后受委托单位。
第九条电气产品编号应当按照一定的规则编制，确保每个电气产品都有唯一的编号，便于管理和追踪。
第十条电气产品编号应当由电气编号管理部门统一规划和分配，各部门按照规定的编号进行标识和管理。
第三章电气产品编号管理第十一条电气产品在生产过程中应当根据规定的编号进行标识和记录，确保每个电气产品都有唯一的标识。
第十二条电气产品标识应当包括产品编号、产品名称、生产日期、生产厂家等信息，标识内容应当清晰明了，不得混淆或遗漏。
第十三条电气产品的编号和标识应当固定在产品上，不得随意更改或遗失，确保信息的完整和可靠性。
第十四条电气产品的编号和标识应当经过严格审核和验收，确保准确无误，符合规定的标准和要求。
第十五条电气产品的编号和标识应当存档管理，便于查询和追溯，确保信息的安全和完整性。
第四章电气产品管理第十六条电气产品在生产、入库、出库等环节应当根据编号进行管理，确保产品的质量和安全。
水电站机电设备命名编号规则1 依据标准:1.1 参考《发电厂与变电所电气设备》、《水轮机及其辅助设备》设备编号原则 1.2 根据黄河水电公司内部设备编号形成一致性的原则2 330(110)KV系统设备编号原则2.1 断路器设备编号，采用四位，前两位数代表330(110)KV电压等级，后两位数代表设备序号。
如:3301代表1#主变出口断路器编号、1103代表3,主变出口断路器。
2.2 隔离开关设备编号，采用五位，前四位数代表断路器编号，最后一位数代表隔离开关设备的序号，“1”代表接母线侧，“6”代表接线路侧和接主变侧。
如:33011代表3301断路器出口母线侧的隔离开关编号、11031代表1103断路器出口母线侧隔离开关编号。
2.3 330(110)kV母线电压互感器隔离开关设备编号，采用三位，第一位代表电压等级，第二位代表母线侧，最后一位数“9”代表电压互感器隔离开关。
2.4 330(110)kV母线侧接地刀闸设备编号采用六位，前五位数代表隔离开关的编号，最后一位数为“7”代表接地刀闸;330(110)kV线路侧或主变侧接地刀闸设备编号采用七位，前五位代表隔离开关编号，后两位“17”代表接地刀闸;快速接地刀闸采用七位，前五位数代表隔离开关的编号，最后两位数为“17”代表快速接地刀闸。
2.5 主变压器中性点接地刀闸设备编号，采用三位，第一位数代表电压等级，第二位数代表主变接地刀闸序号，最后一位用数字“0”表示，代表主变压器中性点接地刀闸。
3 13KV系统设备编号原则3.1 断路器设备编号，采用四位。
前两位数描述的意义:发电机出口电压为13.8KV，;后两位数代表断路器序号。
如:1301代表1#发电机出口断路器编号。
3.2 隔离开关设备编号，采用五位，前四位数代表断路器编号，最后一位数“1”代表隔离开关。
如:13011代表1301断路器的隔离开关编号。
3.3 接地刀闸设备编号，采用六位，前五位数代表隔离开关的编号，最后一位数为“7”代表接地刀闸。
QB甘肃省齐家坪水电站企业标准QB/QJP—104—08.13—2011 ———————————————————————————————————————供排水系统运行规程批准：复审：初审：编写：2011—08—17 编写 2011—09—01起实施—————————————————————————————前言本规程根据电力安全工作规程的要求和GB/T1.1-2000标准进行编写的。
为了加强全厂设备的运行维护，提高设备的运行管理水平，保证运行设备和性能符合技术标准，进行了多次的修订。
修订后的规程能满足当前设备的运行维护需要，本格式符合GB/T1.1-2000标准的要求。
本标准由齐家坪水电站起草和初审，复核，批准执行。
本标准主要起草人：本标准主要初审人：本标准主要复审人：本标准主要批准人：本标准于2011年08月17日发布，从2011年09月01日起实施。
本标准由发电生产部归口并解释。
下列人员应通晓并执行本规程：齐家坪水电站技术专责、全体运行专责及以上人员。
引言为了适应标准化工作的需要和提高班组标准化工作的管理水平，与GB/T1.1-2000标准接轨，促进行业之间的交流与合作，本规程的目的是通过明确的条文规定，规范设备的运行维护工作，特编制本规程。
本规程暂定为每两年修订完善一次。
使用范围：本规程是值班人员对设备进行正常操作、运行维护、事故处理的主要依据之一。
规范性引用文件：下列文件中的条款通过本标准的引用而成为本标准的条款。
GB8564/---2003 水轮发电机基本技术条件DL/T619—1997 水电厂自动化及其系统运行维护及检修试验规程DL/T578—95 水电厂计算机监控系统基本技术条件DL/T 710—1999 水轮机运行规程DL/T 751—2001 水轮发电机运行规程GB/T1.1---2000 标准化工作导则DL/T6000 电力标准编写基本规定GD/T201 甘肃省水电企业标准编写基本规定1、目录：前言引言使用范围规范性引用文件第一章设备规范 (5)第一节供水泵设备规范.............................................................. (5)第二节排水泵设备规范 (7)第三节消防水泵设备规范 (9)第二章运行参数第一节技术供水泵设备参数 (10)第二节排水泵运行参数 (10)第三章设备运行及一般注意事项第一节供水泵运行 (11)第二节排水泵运行 (12)第三节消防水泵运行 (14)第四节供水泵一般注意事项 (14)第五节排水泵一般注意事项 (15)第六节消防水泵一般注意事项 (15)第四章巡检项目第一节供水泵巡检项目 (16)第二节排水泵巡检项目 (17)第三节消防水泵巡检项目 (19)第五章事故处理第一节供水泵事故处理 (21)第二节排水泵事故处理 (22)第三节消防泵事故处理 (25)第六章编制依据................................................................... (27)第一章设备规范第一节供水泵设备规范第一条循环供水长轴深井泵主要技术参数型号300JC130×4数量4台扬程：48m流量：130m3/h水泵进水口直径100mm水泵出水口直径100mm工作电源：380V.AC，50HZ 电机功率：30kW工作介质：水冷却方式：风冷泵滤网底部至境地距离：500mm水泵无故障连续运行小时数：≥12000小时介质温度：5～500C循环供水长轴深井泵电机主要技术参数：型号: YLB200-2-4额定功率：30KW额定电压：380V . AC额定电流：58.4A额定转速：1460转/分频率：50HZ防护等级: IP23绝缘等级: F级重量: 400Kg第二条加压立式离心泵技术参数名称规格型号备注水泵型号ISGB150 -250A 3台流量L/S 140扬程m 17转速r/min 1450电机功率Kw 15额定电压 V 380 AC汽蚀余量（m）/加压立式离心泵电机主要技术参数:型号: Y160L-4额定功率: 15KW额定电压: 380V .AC额定电流: 21.8A额定转速: 1450转/分频率: 50HZ防护等级: IP44接线方式: 角形绝缘等级: F级重量: 144Kg第三条滤水器主要设备技术参数：作用技术供水过滤型号 DLSIII-100数量 3台公称直径(进﹑出水管直径) DN100mm排污管直径 DN50mm公称压力 1.6MPa工作压力 1.0MPa设计流量 150m3/h,电机功率0.37kW工作电源380V，AC，50Hz压力损失≤0.01～0.02MPa过滤精度≤3mm差压设定0.05MPa定时设定0～99小时自动冲洗时间5min第二节排水泵设备规范第一条集水井排水长轴深井泵主要参数型号300JC180×3数量3台扬程24m流量185m3/h单节扬水管长度≤1970mm出水管公称直径200mm深井泵转轮个数2工作电源380V.AC，50HZ 电机功率22kW水泵无故障连续运行小时数≥12000小时介质温度 0～500C深井泵电机参数:(三台深井泵参数一致)型号: YLB280-2-4额定功率: 22KW额定电压: 380V额定电流: 43A额定转速: 1460转/分频率: 50HZ防护等级: IP23接线方式: 角形绝缘等级: B级重量: 300Kg第四条集水井容积（有效容积）集水井193立方米第三节消防水泵设备规范第一条消火栓消防泵（稳压缓冲立式消防泵）技术参数名称规格型号备注水泵型号XBD4/30G-100G 2台流量m3/h 108扬程m 40转速r/min 2950电机功率Kw 18.5额定电压 V 380汽蚀余量（m）/消火栓泵电机主要技术参数:型号: Y160L-2额定功率: 18.5KW额定电压: 380V AC，额定电流: 42.2A额定转速: 2950转/分频率: 50HZ防护等级: IP544接线方式: 角形绝缘等级: F级重量: 147Kg第二章设备参数第一节供水泵设备参数第一条技术供水泵运行参数：1)滤水器清污定时5分钟2)滤水器前后压差控制清污动作值0.05MPa第二条机组供水泵在对应机组开机运行时自动开启。
水电站运行设备编号规范Specification of Operation Equipment Code for Hydropower Plant（初稿）目次前言 (II)1 范围 (1)2 规范引用文件 (1)3 术语和定义 (1)4 编号原则和要求 (2)5 主接线系统编号通用规则 (4)6 主接线系统 (6)7 发变组设备 (10)8 35kV、20kV、13.8kV、10kV、6kV、400V系统 (12)9 公用系统及辅助设备 (18)10 直流系统 (24)11 二次盘柜 (26)前言本标准为中国长江电力股份有限公司所辖在建及新建电站各系统、各设备运行编号，按照国家有关标准编制。
本标准由中国长江电力股份有限公司生产计划部提出。
本标准由批准。
本标准由王建忠、周家明、宋晶辉、余维坤、姚登峰审核。
本标准主要起草人：陈宙、解浩兵。
本标准于2011年9月由向家坝水力发电厂组织起草。
水电站运行设备编号规范1 范围本标准规定了中国长江电力股份有限公司所辖在建及新建水电站运行设备编号的编号规则。
本标准适用中国于长江电力股份有限公司所辖水电站运行设备管理，适用于中国长江电力股份有限公司所辖在建及新建水电站的初期设计。
2 规范引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不标注日期的引用文件，其最新版本适用于本标准。
SD240—87 电力系统部分设备统一编号准则。
3 术语和定义3.1 厂高变接于主变低压侧供厂用电源的变压器。
3.2 接地变发电机中性点接地变压器。
3.3 中性点电抗器500kV线路电抗器的中性点或主变中性点的接地电抗器。
3.4 刀闸隔离刀闸或隔离开关。
3.5 地刀接地刀闸。
3.6 代号为简便需要用以代替正式名称的数字或字母。
4 编号原则及要求4.1 为适应电网及公司的发展，提高发、变电站运行管理水平，促进电站运行设备编号标准统一，制定本规范。
4.2 为规范发、变电站运行设备编号，便于各级调度机构、电站运行、维护及各级管理人员工作，便于设备标识及管理，需要对电站的电气一次设备、二次盘柜、机械设备等进行统一规划，统一编号，编号时应综合考虑周边关联设备布置情况，整合系统。
4.3 机械设备按电站区域进行编号时，设备编号从左至右第一位为电站区域代码，电站区域代码见表一。
表一：电站区域代码注：L 或R 可分别与U 组合：LU －左岸地下电站，RU －右岸地下电站。
4.4 500kV 系统开关等电气设备按电站区域编号时，用阿拉伯数字1、2、3…表示电站区域。
4.5 电压等级代码见表二。
表二：电压等级代码注1：对220kV 系统，母联开关、旁路开关的电压等级代码用4。
注2：对35kV 变压器编号时，电压等级代码用3。
注3：一般用于发电机机端回路，包括接于此电气连接点的厂用分支高压侧；若为发变组扩大单元接线方式，主变高压侧装设有开关（刀闸、地刀）时，此开关（刀闸、地刀）编号的第一位亦用8，其编号见图示1：图示1：发变组扩大单元接线方式主变高压侧开关（刀闸、地刀）编号＋01、02、03… 开关无此字段1-与开关串联的刀闸 17-靠主变侧地刀 27-另一侧地刀 见4.54.6 供电类型代码见表三。
表三：供电类型代码注：厂用变台数较多，需按电站区域进行编号时用0～2；厂用变台数较少，不需按电站区域编号时，且编号时不会与主变压器编号产生重叠时用1～2。
4.7 机械设备阀门类型代码见表四。
表四：机械设备阀门类型代码4.8 设备代码4.8.1 电气设备代码见表五。
表五：电气设备代码4.8.2 机械设备代码见表六。
表六：机械设备代码4.9 母线序号（厂用高压母线除外）以罗马数字表示：Ⅰ、Ⅱ、Ⅲ……；除此之外，其它设备序号均以阿拉伯数字表示：01、02、03……，设备总台数小于10时，代表设备序号的第一个0可以省略。
4.10 全厂同一类型的厂用变压器台数小于10时，可不按电站区域而只按所属供电类型进行编号；全厂同一类型的厂用变压器台数大于10时，为避免编号重叠，建议按电站区域进行编号。
4.11 清洁水系统总水源回路阀门全厂统一进行编号，其余阀门按电站区域进行编号；气系统、排水系统（污水系统）、全厂透平油系统等公用辅助设备按电站区域进行编号；大坝排水系统全厂统一编号。
4.12 阀门编号先后次序按介质流向、先重要后次要的原则进行编制，编号后面可附加编号以区分同类型的分支，附加编号根据情况自行确定；同一回路相同类型的串联阀或旁通阀（排污阀）等，附加编号用-1、-2（-1P 、-2P ）等表示，以此类推。
4.13 为便于电站监控系统数据库点定义，二次盘柜需统一编号，可参照附录一制定，具体应用时可根据实际情况在此基础上自行扩展。
4.14 直流系统设备全厂统一编号。
5 主接线系统编号通用规则5.1 母线编号采用两个字段，具体见图示2。
图示2：母线编号5.2 母线地刀编号采用四个字段，具体见图示3。
图示3：母线地刀编号5.3 母线电压互感器编号采用三个字段，具体见图示4。
母线Ⅰ、Ⅱ、Ⅲ…排列顺序为从发电机、变压器侧向出线线路侧1、2、3… 地刀代码见表二1、2、3…如仅有一组地刀可省略图示4：母线电压互感器编号5.4 母线避雷器编号采用三个字段，具体见图示5。
图示5：母线避雷器编号5.5 进、出线避雷器编号采用三个字段，具体见图示6。
图示6：进、出线避雷器编号5.4 变压器高、中、低压侧及中性点避雷器编号采用三个字段，具体见图示7。
图示7：变压器高、中、低压侧及中性点避雷器编号5.6 主变中性点地刀编号采用两个字段，具体见图示8。
1、2、3… 电压互感器 见表二1、2、3…避雷器J-进线；L-出线 ＋01、02、03…1、2、3… 避雷器 见表二G-高压侧、Z-中压侧、D-低压则，对中性点避雷器，略去此字段 避雷器1、2、3…对中性点避雷器，序号前加0图示8：主变中性点地刀编号5.7 电抗器编号采用两（或三）个字段，具体见图示9。
图示9：电抗器编号5.8 母线电压互感器刀闸编号采用三个字段，具体见图示9。
图示9：母线电压互感器刀闸编号5.9 主接线回路电流互感器编号用三个字段，具体见图示10。
图示10：主接线回路电流互感器编号6 主接线系统6.1 500kV 系统（3/2接线或4/3接线） 6.1.1 500kV 母联开关相关设备编号。
地刀代码线路电抗器的中性点电抗器后缀标识，其它电抗器编号略去此字段 为相应变压器编号 对线路，为相应线路开关编号、2、3… 见表二母线电压互感器刀闸后缀标识 电流互感器、2、3… 1、2、3…顺序为从发电机、变压器侧向出线线路侧6.1.1.1 500kV 母联开关编号用两个字段，具体见图示11。
图示11：500kV 母联开关编号6.1.1.2 500kV 母联开关两侧刀闸编号用两个字段，具体见图示12。
图示12：500kV 母联开关两侧刀闸编号6.1.1.3 500kV 母联开关刀闸两侧地刀编号用两个字段，具体见图示13。
图示13：500kV 母联开关刀闸两侧地刀编号6.1.2 500kV 串内设备编号。
6.1.2.1 500kV 串内开关编号用四个字段，具体见图示14。
图示14：500kV 串内开关编号注：图示14中后两位字段，即开关串序与开关位置按矩阵排列组合编号。
母线序号，小序号在前，大序号在后500kV 母联开关代码1-靠小号母线侧， 2-靠大号母线侧 17-靠小号母线侧， 27-靠大号母线侧 9时，用0；9时，用电站区域代码 开关位置： 1-小号母线侧 2-中间3-大号母线侧见图示11见图示126.1.2.2 500kV 串内隔离刀闸（地刀）编号用两（三）个字段，具体见图示15。
图示15：500kV 串内隔离刀闸（地刀）编号6.1.3 500kV 进、出线刀闸（地刀）编号用两（三）个字段，具体见图示16。
图示16：500kV 进、出线刀闸（地刀）编号6.1.4 线路电抗器刀闸（地刀、中性点地刀）编号用两个字段，具体见图示17。
图示17：线路电抗器刀闸（地刀、中性点地刀）编号6.2 220kV 系统（双母线带旁母分段）6.2.1 220kV 出线开关编号用两个字段，具体见图示18。
1-单号母线侧 2-双号母线侧 地刀代码，隔刀无此字段7-靠母线侧地刀 17-另一侧地刀 出线刀闸标识 1-刀闸 17-地刀07-中性点地刀 ＋1、2、3…以固定端向扩建端为序13138图示18：220kV 出线开关编号6.2.2 220kV 主变压器高压侧开关编号用两位变压器序号表示，即01、02、03…。
6.2.3 220kV 母联开关（旁路开关）编号用两个字段，具体见图示19。
图示19：220kV 母联开关（旁路开关）编号6.2.4 220kV 母线刀闸编号用两个字段，具体见图示20。
图示20：220kV 母线刀闸编号6.2.5 220kV 接地刀闸编号用两个字段，具体见图示21。
图示21：220kV接地刀闸编号6.3 110kV 、35kV变电站（单母线分段）6.3.1 110kV 、35kV 变电站开关编号用三个字段，具体见图示22。
1-三号旁母开关 2-一、二母联络开关 3-三、四旁母联络开关 4-四号旁母开关51-一号母线侧 52-二号母线侧81-开关与出线（进线）刀闸之间 91-线路地刀靠线路侧 92-线路地刀靠旁母侧 1-一号母线侧 2-二号母线侧 3-旁母侧6-出线侧、变压器侧 ＋＋电压等级，见表二19、2018、19图示22：110kV 、35kV 变电站开关编号6.3.2 110kV 、35kV 变电站刀闸（地刀）编号用三（四）个字段，具体见图示23。
图示23：110kV （35kV ）变电站刀闸（地刀）编号7 发变组设备7.1 发电机（变压器）编号用两个字段，具体见图示24。
图示24：发电机（变压器）编号7.2 发变组编号用两个字段，具体见图示25。
1-一号母线进线开关 2-二号母线进线开关 3-母联开关4、5、6…其它出线开关 电压等级，见表二 不能区分其它站时，选变电站名其它汉字一号母线侧 二号母线侧 选变电站名其它汉字母线侧开关与进、出线 进、出线侧 发电机（变压器）代码 1、2、3…＋发变组代码图示25：发变组编号7.3 机组出口开关GCB （刀闸、地刀）编号用两（三）个字段，具体见图示26。
图示26：机组出口开关GCB （刀闸、地刀）编号7.4 自并励机组励磁变压器、串联励磁变、并联励磁变、机组中性点接地变压器编号用两个字段，具体见图示27。
