第一章制图基本知识一、本章重点:1.掌握国家标准《机械制图》的基本规定;2.绘图工具的正确使用;3.平面图形的分析与作图;4.掌握绘图的基本方法和步骤。
二、本章难点:1.尺寸的标注;2.几何曲线的画法。
三、本章要求:通过本章的学习,初步了解国家标准《机械制图》的基本规定,能够正确使用绘图工具。
掌握几何图形的画法和绘图的步骤以及徒手绘图的一般方法。
四、本章内容:§1-1国家标准《机械制图》的基本规定一、图纸幅面及格式(GB/14689-93)1.图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用A0、A1、A2、A3、A4五种规格尺寸。
A1是A0的一半,(以长边对折裁开),其余后一号是前一号幅面的一半,一张A0图纸可裁2×n张n号图纸。
绘图时图纸可以横放或竖放。
2.图框格式图纸上限定绘图区域的结框称为图框。
在图纸上用粗实线画出图框。
如下图。
图框格式3.标题栏标题栏是由名称、代号区、签字区、更改区和其它区域组成的栏目。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1—1989《技术制图标题栏》中有详细规定。
各单位亦有自己的格式。
标题栏位于图纸右下角,底边与下图框线重合,右边与右图框线重合。
如上图。
二、比例 (GB/14960-1993) 比例:图中机件要素的线性尺寸与实际尺寸之比。
绘图时尽量采用1:1的比例。
国标GB/T14690—1993《技术制图比例》中对比例的选用作了规定。
同一张图纸上,各图比例相同时,在标题栏中标注即可,采用不同的比例时,应分别标注。
三、字体 (GB/14961-1993) 图样中书写的汉字、数字、字母必须做到:字体端正、笔划清楚、排列整齐、间隔均匀。
字体的书写成长仿宋体,并采用国家正式公布的简化字。
四、图线 (GB/17450-1998)1.图线型式及应用机件的图样是用各种不同粗细和型式的图线画成的。
不同的线型有不同的用途,2.图线的画法图线的画法见下图图线在相交、相切处的画法。

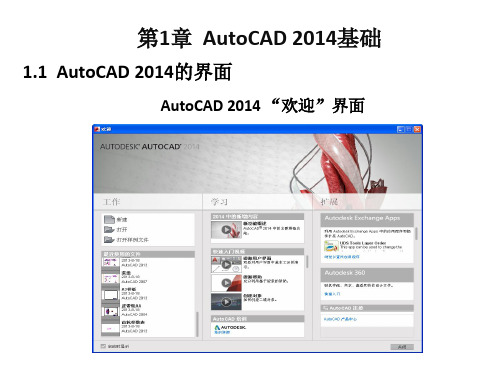

AutoCAD2014机械设计第1章国家标准《机械制图》的基本规定1、图纸幅面及格式2、标题栏3、比例4、字体5、图线型式及应用6、剖面符号7、尺寸注法本课程重点掌握内容:了解《机械制图》国家标准,代号以及基础的知识第2章AutoCAD 2014入门1、操作界面2、设置绘图环境3、文件管理4、基本输入操作5、图层设置6、绘图辅助工具7、文字样式与表格样式8、快速绘图工具9、绘制A3图纸样板图形本课程重点掌握内容:了解如何设置图形的系统参数、样板图、熟悉建立新的图形文件、打开已有文件的方法等。
为以后面进入系统学习准备必要的前提知识。
第3章二维绘图命令1、直线类2、圆类图形3、平面图形4、点5、多段线6、样条曲线7、图案填充本课程重点掌握内容:主要由一些图形元素组成,如点、直线、圆弧、圆、椭圆、矩形、多边形、多段线、样条曲线等几何元素。
Autocad提供了大量的绘图工具,可以帮助用户完成二维图形的绘制。
第4章二维编辑命令1、选择对象2、删除及恢复类命令3、对象编辑4、复制类命令5、改变位置类命令6、改变几何特性类命令7、面域本课程重点掌握内容:二维图形的编辑操作配合绘图命令的使用可以进一步完成复杂图形对象的绘制工作,并可使用用户合理安排和组织图形、保证绘图准确,减少重复,因此,对编辑命令的熟练掌握和使用有助于提高设计和绘图的效率。
选择对象、复制类命令、改变位置类命令、删除及恢复类命令、改变几何特性命令和对象编辑等。
第5章机械图形二维表达方法1、多视图2、剖视图与剖面图3、轴测图4、其他表达方法本课程重点掌握内容:介绍各种机械图形的二维形体表达方法,帮助掌握各种形体表达方法与技巧,达到灵活应用各种形体表达方法。
第6章机械图形尺寸标注方法1、尺寸样式2、标注尺寸3、引线标注4、形位公差本课程重点掌握内容:尺寸标注是绘图设计过程中相当重要的一个环节。
因为图形的主要作用是表达物体的形状,而物体各部分的真实大小和各部分之间的位置只能通过尺寸标注来表达。
