【CN209906027U】卷纸复卷装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920375917.8(22)申请日 2019.03.25(73)专利权人 山东飞鹰新型防水材料有限公司地址 262735 山东省潍坊市寿光市化龙镇丰台路中段信老村西(72)发明人 王淮军　王丽玲　(74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 朱昀(51)Int.Cl.B65H 18/02(2006.01)(54)实用新型名称一种用于复合机的聚乙烯丙纶复合防水卷材收卷装置(57)摘要本实用新型公开了一种用于复合机的聚乙烯丙纶复合防水卷材收卷装置，包括支撑底座，所述支撑底座上端焊接有环形支撑架，所述环形支撑架内部开设有滑槽，所述滑槽内部滑动连接有一号滑套和二号滑套，所述一号滑套位于二号滑套一侧，所述一号滑套内部转动连接有一号轴承，所述一号轴承内部转动连接有一号旋转杆，所述一号旋转杆一端周侧面环绕贴附有一号皮带，所述一号滑套两端均穿插过环形支撑架焊接有一号限位块。

可通过一号限位块和二号限位块带动一号滑套和二号滑套在环形支撑架中的滑槽中进行滑动，可轻松的改变一号旋转轮和二号旋转轮在环形支撑架中的位置，随后再通过二号螺栓将其一号限位块和二号限位块进行固定即可。

权利要求书1页 说明书3页 附图2页CN 209815258 U 2019.12.20C N 209815258U权　利　要　求　书1/1页CN 209815258 U1.一种用于复合机的聚乙烯丙纶复合防水卷材收卷装置，包括支撑底座（1），其特征在于，所述支撑底座（1）上端焊接有环形支撑架（2），所述环形支撑架（2）内部开设有滑槽（3），所述滑槽（3）内部滑动连接有一号滑套（9）和二号滑套（17），所述一号滑套（9）位于二号滑套（17）一侧，所述一号滑套（9）内部转动连接有一号轴承（12），所述一号轴承（12）内部转动连接有一号旋转杆（13），所述一号旋转杆（13）一端周侧面环绕贴附有一号皮带（14），所述一号滑套（9）两端均穿插过环形支撑架（2）焊接有一号限位块（10），所述一号限位块（10）内部两端均螺纹连接有二号螺栓（11），所述一号旋转杆（13）另一端周侧面焊接有一号旋转轮（15）。

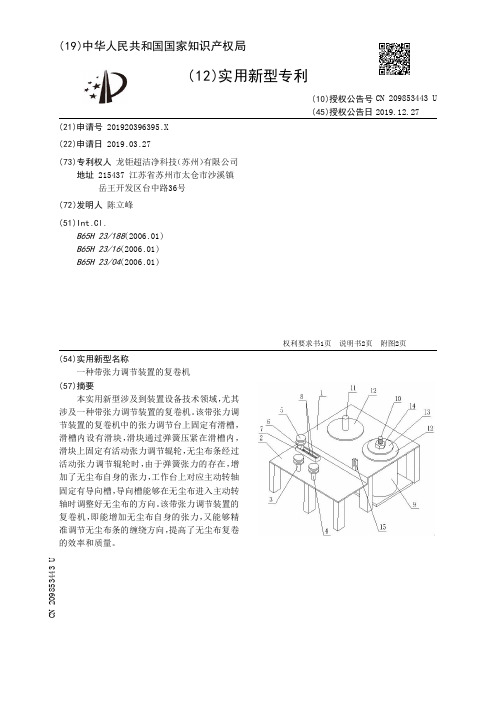

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920396395.X(22)申请日 2019.03.27(73)专利权人 龙钜超洁净科技（苏州）有限公司地址 215437 江苏省苏州市太仓市沙溪镇岳王开发区台中路36号(72)发明人 陈立峰　(51)Int.Cl.B65H 23/188(2006.01)B65H 23/16(2006.01)B65H 23/04(2006.01)(54)实用新型名称一种带张力调节装置的复卷机(57)摘要本实用新型涉及到装置设备技术领域，尤其涉及一种带张力调节装置的复卷机。

该带张力调节装置的复卷机中的张力调节台上固定有滑槽，滑槽内设有滑块，滑块通过弹簧压紧在滑槽内，滑块上固定有活动张力调节辊轮，无尘布条经过活动张力调节辊轮时，由于弹簧张力的存在，增加了无尘布自身的张力，工作台上对应主动转轴固定有导向槽，导向槽能够在无尘布进入主动转轴时调整好无尘布的方向。

该带张力调节装置的复卷机，即能增加无尘布自身的张力，又能够精准调节无尘布条的缠绕方向，提高了无尘布复卷的效率和质量。

权利要求书1页 说明书2页 附图2页CN 209853443 U 2019.12.27C N 209853443U权　利　要　求　书1/1页CN 209853443 U1.一种带张力调节装置的复卷机，包括工作台（1）和张力调节台（2），其特征在于：所述工作台（1）的下方固定有电机（9），所述工作台（1）上对应电机（9）设有主动转轴（10），所述工作台（1）上设有从动转轴（11），所述主动转轴（10）和从动转轴（11）上固定有托料盘（12），所述主动转轴（10）的托料盘（12）的上方通过压料螺母（14）设置有压料盘（13），所述张力调节台（2）上固定有固定张力调节辊轮一（3）、固定张力调节辊轮二（4）和滑槽（7），所述滑槽（7）内设有滑块（6），所述滑块（6）通过弹簧（8）压紧在滑槽（7）内，所述滑块（6）上固定有活动张力调节辊轮（5），所述工作台（1）上对应主动转轴（10）固定有导向槽（15）。

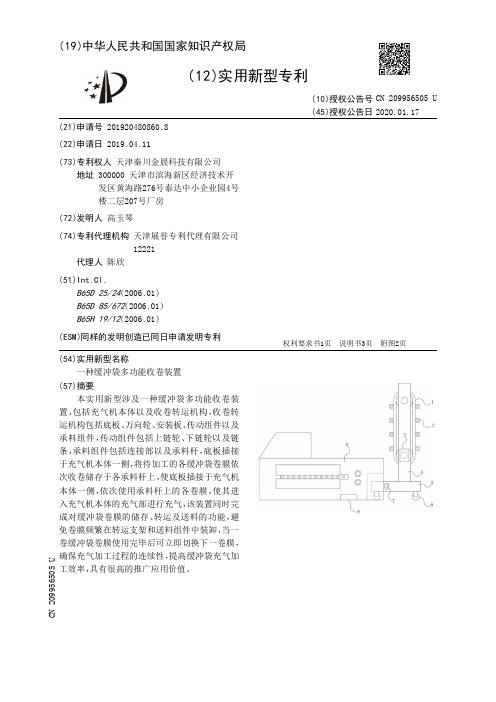

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920480860.8(22)申请日 2019.04.11(73)专利权人 天津秦川金晨科技有限公司地址 300000 天津市滨海新区经济技术开发区黄海路276号泰达中小企业园4号楼二层207号厂房(72)发明人 高玉琴　(74)专利代理机构 天津展誉专利代理有限公司12221代理人 陈欣(51)Int.Cl.B65D 25/24(2006.01)B65D 85/672(2006.01)B65H 19/12(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种缓冲袋多功能收卷装置(57)摘要本实用新型涉及一种缓冲袋多功能收卷装置，包括充气机本体以及收卷转运机构，收卷转运机构包括底板、万向轮、安装板、传动组件以及承料组件，传动组件包括上链轮、下链轮以及链条，承料组件包括连接部以及承料杆，底板插接于充气机本体一侧，将待加工的各缓冲袋卷膜依次收卷储存于各承料杆上，使底板插接于充气机本体一侧，依次使用承料杆上的各卷膜，使其进入充气机本体的充气部进行充气，该装置同时完成对缓冲袋卷膜的储存、转运及送料的功能，避免卷膜频繁在转运支架和送料组件中装卸，当一卷缓冲袋卷膜使用完毕后可立即切换下一卷膜，确保充气加工过程的连续性，提高缓冲袋充气加工效率，具有很高的推广应用价值。

权利要求书1页 说明书3页 附图2页CN 209956505 U 2020.01.17C N 209956505U权　利　要　求　书1/1页CN 209956505 U1.一种缓冲袋多功能收卷装置，其特征在于，包括充气机本体以及设于充气机本体一侧的收卷转运机构，所述收卷转运机构包括底板、设于底板四周的万向轮、对称设于底板上方的安装板、设于安装板上的传动组件以及设于两安装板之间的承料组件，所述传动组件包括对称转动连接于两安装板上的上链轮、下链轮以及链条，所述上链轮与下链轮之间通过链条相连接，所述承料组件包括均匀分布于链条外侧的连接部以及设于两连接部之间的承料杆，所述底板插接于充气机本体一侧，所述底板与充气机本体通过锁紧装置固定。

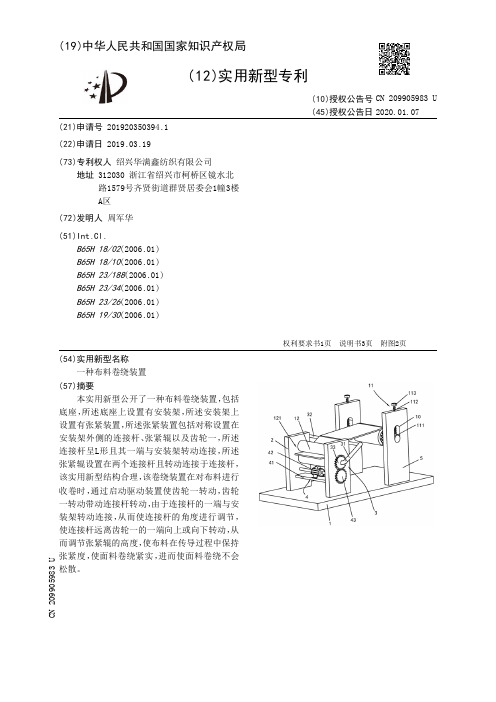

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920350394.1(22)申请日 2019.03.19(73)专利权人 绍兴华满鑫纺织有限公司地址 312030 浙江省绍兴市柯桥区镜水北路1579号齐贤街道群贤居委会1幢3楼A区(72)发明人 周军华　(51)Int.Cl.B65H 18/02(2006.01)B65H 18/10(2006.01)B65H 23/188(2006.01)B65H 23/34(2006.01)B65H 23/26(2006.01)B65H 19/30(2006.01)(54)实用新型名称一种布料卷绕装置(57)摘要本实用新型公开了一种布料卷绕装置，包括底座，所述底座上设置有安装架，所述安装架上设置有张紧装置，所述张紧装置包括对称设置在安装架外侧的连接杆、张紧辊以及齿轮一，所述连接杆呈L形且其一端与安装架转动连接，所述张紧辊设置在两个连接杆且转动连接于连接杆，该实用新型结构合理，该卷绕装置在对布料进行收卷时，通过启动驱动装置使齿轮一转动，齿轮一转动带动连接杆转动，由于连接杆的一端与安装架转动连接，从而使连接杆的角度进行调节，使连接杆远离齿轮一的一端向上或向下转动，从而调节张紧辊的高度，使布料在传导过程中保持张紧度，使面料卷绕紧实，进而使面料卷绕不会松散。

权利要求书1页 说明书3页 附图2页CN 209905983 U 2020.01.07C N 209905983U权　利　要　求　书1/1页CN 209905983 U1.一种布料卷绕装置，包括底座(1)，其特征在于，所述底座(1)上设置有安装架(2)，所述安装架(2)上设置有张紧装置(3)，所述张紧装置(3)包括对称设置在安装架(2)外侧的连接杆(31)、张紧辊(32)以及齿轮一(33)，所述连接杆(31)呈L形且其一端与安装架(2)转动连接，所述张紧辊(32)设置在两个连接杆(31)且转动连接于连接杆(31)，所述齿轮一(33)固定安装在连接杆(31)靠近安装架(2)的一端且平行于安装架(2)的侧壁，所述安装架(2)上设置有调节张紧装置(3)角度的驱动装置(4)，所述安装架(2)的一侧设置有收卷架(5)，所述收卷架(5)上设置有收卷辊(6)，所述收卷架(5)上固定安装有驱动电机(7)，所述驱动电机(7)的输出端设置有主动轮(8)，所述收卷辊(6)的一端固设有从动轮(9)，所述主动轮(8)与从动轮(9)相啮合，所述收卷辊(6)可拆卸于收卷架(5)。
