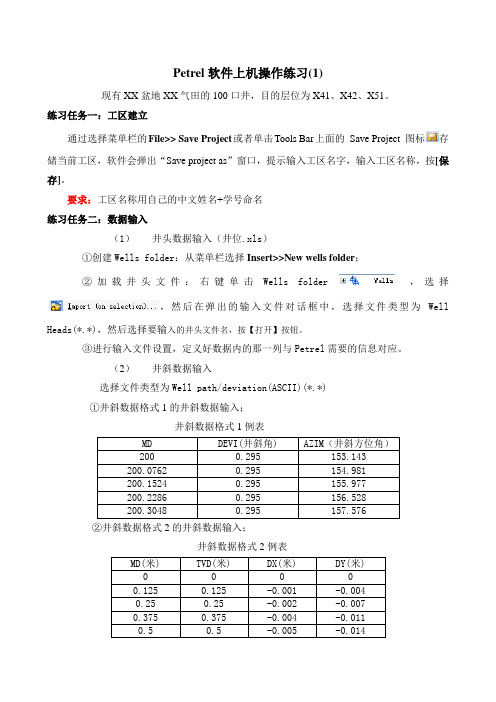

Petrel软件上机操作练习(1)现有XX盆地XX气田的100口井，目的层位为X41、X42、X51。
练习任务一：工区建立通过选择菜单栏的File>> Save Project或者单击Tools Bar上面的Save Project 图标存储当前工区，软件会弹出“Save project as”窗口，提示输入工区名字，输入工区名称，按[保存]。
要求：工区名称用自己的中文姓名+学号命名练习任务二：数据输入（1）井头数据输入（井位.xls）①创建Wells folder：从菜单栏选择Insert>>New wells folder；②加载井头文件：右键单击Wells folder ，选择，然后在弹出的输入文件对话框中，选择文件类型为Well Heads(*.*)，然后选择要输入的井头文件名，按【打开】按钮。
③进行输入文件设置，定义好数据内的那一列与Petrel需要的信息对应。
（2）井斜数据输入选择文件类型为Well path/deviation(ASCII)(*.*)①井斜数据格式1的井斜数据输入；井斜数据格式1例表②井斜数据格式2的井斜数据输入；井斜数据格式2例表③井斜数据格式3的井斜数据输入；井斜数据格式3例表（3）地质分层数据输入（分层数据.txt）①创建Well Tops文件夹：从菜单栏选择Insert>>New Well Tops；②加载分层数据：右键单击Well Tops，选择，选择文件类型为 Petrel well tops(ASCII)(*.*)，进行分层数据的加载。
（4）测井数据加载(5) 地震数据加载①加载地震数据体；②创建“Virtual Cropped Volume”：测线范围 Xline 538--668; Inline 320-615③将地震数据存储进Petrel的工区：右键点选从地震数据切割分离出一个较小的子地震体，选择“Realize”。
轨道——设计的井眼轴线轨迹——实钻的井眼轴线一．轨迹的基本参数（测斜参数）井深、井斜角、井斜方位角----三个基本参数。
（1）井深（或称为斜深、测深）井口(通常以转盘面为基准)至轨迹上某点（测点）的井眼长度。
井深以字母 D m 表示，单位为米(m)。
井深增量（井段长度）以ΔD m 表示。
（2）井斜角轨迹上某点的切线（称井眼方向线）与重力线（铅垂线）的夹角。
井斜角以字母α表示，单位为度（°）。
井斜角增量用Δα表示。
（3）方位角从标准方向的北端起,顺时针方向到直线的水平角称为该直线的方位角。
方位角的取值范围为0~360度。
轨迹上某点的切线在水平面上的投影（称为井斜方位线）与正北方向线的夹角。
以正北方线为始边，顺时针旋转为正，逆时针为负。
方位角以字母φ表示，单位为度（°）。
方位角增量用Δφ表示。
（4）高边（工具面角）定向井的井底是个呈倾斜状态的圆平面，称为井底圆；井底圆上的最高点称为高边；从井底圆心至高边之间的连线所指的方向称为高边方向；从正北方向线顺时针转至高边方向在水平面上的投影所转过的角度称为高边方位角。
工具面角（βt）：造斜工具下到井底以后，工具面所在的角度。
它有两种表示方法：高边工具面角和磁工具面角。
高边工具面角是以高边方向线为始边，顺时针转到工具面与井底圆平面的交线所转过的角度；磁工具面角为以正北方向线为始边，顺时针转到工具面与井底圆平面的交线在水平面上的投影线所转过的角度。
二．轨迹的计算参数垂直深度、水平长度、水平位移、平移方位角、Ｎ坐标和Ｅ坐标、视平移、井眼曲率等。
（1）垂直深度（垂深）轨迹上某点至井口所在水平面的距离（D）。
垂深增量称为垂增（ΔＤ）（2）水平投影长度（水平长度、平长）轨迹上某点至井口的长度（井深）在水平面上的投影（L P)，水平长度的增量称为平增（ΔL P）。
（3）水平位移（平移，闭合距）轨迹上某点至井口所在铅垂线的距离（S）。
或轨迹上某点至井口的距离在水平面上的投影。
井斜角和方位角井斜角和方位角是地球物理学和测量学中常用的两个角度概念。
它们在地球科学和矿产资源勘查等领域中具有重要作用。
本文将介绍井斜角和方位角的定义、计算方法以及其在矿产勘查和地震勘探等方面的应用。
一、井斜角井斜角是指钻孔或井壁与地球表面的夹角。
对于石油勘探工程师来说，它是一个非常重要的参数，可以用来计算井深和井的倾斜程度。
在地震勘探中也有广泛的应用，可以帮助解释地震反射资料。
井斜角通常用度数表示。
计算井斜角最常用的方法是通过测量钻孔倾角和方位角。
钻孔倾角是指钻孔相对于垂直方向的倾斜程度，是从水平面到钻孔轴线的夹角。
方位角是指钻孔轴线在水平面上的方向角，是从正北方向逆时针旋转到钻孔轴线方向的夹角。
通过这两个参数可以计算出井斜角。
假设钻孔倾角为a，方位角为b，则井斜角为cos a 。
在采矿生产过程中，为保证矿井的稳定性，需要测量井壁倾角，通常采用气动倾角仪或数字倾角仪来测量。
在地震勘探中，井斜角可以用来计算时差校正，减小地震反射面的误差。
此外，井斜角可以帮助判断井内矿体分布及矿体胶结程度等信息。
二、方位角方位角是指某一点在水平面上与正北方向之间的夹角。
方位角通常是以正北方向为基准，沿顺时针方向度量的。
如图所示，设点A的方位角为BAC，则AB线与正北方向的夹角即为点A的方位角。
计算方位角的方法有多种，最常用的方法是使用罗盘或全站仪。
罗盘是一种只能测量方位角的测量工具，而全站仪则可以同时测量方位角和高度角。
在采矿生产中，方位角是重要的地质测量参数，可以用来绘制矿井平面图和矿体模型。
在地震勘探中，方位角可以帮助解释地震反射面的几何特征和分布规律。
三、应用井斜角和方位角在矿产勘查和地震勘探中有广泛的应用。
以矿产勘查为例，井斜角可以用来判断矿体倾向和倾角，帮助合理设计采矿方案和确定矿体开采顺序。
同时，井斜角还可以用来分析岩石的力学特性，确定岩石的抗压强度和裂隙分布情况。
方位角在矿产勘查中的主要作用是帮助绘制矿井平面图和矿体模型。
主题：井斜数据加载1－井斜角、方位角格式问题的提出：井斜数据是油藏描述研究中一类重要的井数据，由于现场井斜数据测量方法、仪器不同，井斜数据的记录格式也有多种类型，要求软件系统能够加载各种类型的井斜数据。
Landmark的OpenWorks平台能够直接加载各种类型的井斜数据，省去了数据转换的诸多麻烦。
目前，现场的井斜数据主要有两种格式：1、井斜角、方位角记录格式；2、X、Y偏移量记录格式（包括井口偏移和测点绝对偏移）。
本文首先介绍井斜角、方位角格式井斜数据的加载方法。
井斜数据的加载通过OpenWorks → Import → Curve Loader，选择ASCII Format来加载。
1.数据准备关键数据项主要有单井井名、井斜角、方位角等（图1），井斜角、方位角单位为度.分。
井斜角（度.分）方位角（度.分）井名图1 数据模型2. 数据加载选择Curve Loader数据加载方式，选择Options → Position Log Options,定义算法和井斜角、方位角单位（系统提供多种算法和单位供用户选择、图2）。
图2 算法、单位系统定义窗选择Edit → ASCII Format定义数据加载格式，Landmark系统中提供缺省的井斜数据加载格式（*.all)，用户可在此基础上修改，也可自定义（图3－4）。
图3 数据格式定义窗图4 数据预览窗应当注意：1、Data Type选择Angular Directional Survey ；2、深度类型为测量深度；3、井斜角、方位角的度和分按两部分分别定义加载。
3. 数据观察和编井斜角、方位角格式的井斜数据加载完成后，能够利用OpenWorks数据平台的各种工具进行观察和编辑（图5－6）。
图5 数据观察编辑窗（Well Data Manager）图6 数据观察编辑窗（Deviation Data Manager）。
