2018中考数学一轮复习 习题分类汇编八(丰富的图形世界、视图与投影)(无答案) 鲁教版

第六部分图形的变化6.10 投影和视图【一】知识点清单1、投影平行投影；中心投影；正投影；中心投影、平行投影的区别和联系；视点、视角和盲区（删）2、三视图简单几何体的三视图；简单组合体的三视图；由三视图判断几何体；作图-三视图3、课题学习制作立体模型由三视图判断几何体；立体图形与其三视图、展开图之间的关系【二】分类试题及参考答案与解析一、选择题1．（2018年天津-第5题-3分）如图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【知识考点】简单组合体的三视图．【思路分析】根据从正面看得到的图形是主视图，可得答案．【解答过程】解：从正面看第一层是三个小正方形，第二层右边一个小正方形，第三层右边一个小正方形，故选：A．【总结归纳】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．2．（2018年天津-第5题-3分）如图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【知识考点】简单组合体的三视图．【思路分析】根据从正面看得到的图形是主视图，可得答案．【解答过程】解：从正面看第一层是三个小正方形，第二层右边一个小正方形，第三层右边一个小正方形，故选：A．【总结归纳】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．3．（2018年河北-第5题-3分）图中三视图对应的几何体是（）A．B．C．D．【知识考点】由三视图判断几何体．【思路分析】首先画出各个图形的三视图，对照给出的三视图，找出正确的答案；或者用排除法．【解答过程】解：观察图象可知选项C符合三视图的要求，故选：C．【总结归纳】考查三视图问题，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．4．（2018年安徽省-第4题-4分）一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）A．B．C．D．【知识考点】简单组合体的三视图．【思路分析】根据从正面看得到的图形是主视图，可得答案．【解答过程】解：从正面看上边是一个三角形，下边是一个矩形，故选：A．【总结归纳】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．5．（2018年海南省-第5题-3分）下列四个几何体中，主视图为圆的是（）A．B．C．D．【知识考点】简单几何体的三视图．【思路分析】先分析出四种几何体的主视图的形状，即可得出主视图为圆的几何体．【解答过程】解：A、圆柱的主视图是长方形，故A错误；B、圆锥的主视图是三角形，故B错误；C、球的主视图是圆，故C正确；D、正方体的主视图是正方形，故D错误．故选：C．【总结归纳】本题考查了利用几何体判断三视图，培养了学生的观察能力和对几何体三种视图的空间想象能力．6．（2018年江西省-第3题-3分）如图所示的几何体的左视图为（）A．B．C．D．【知识考点】简单组合体的三视图．【思路分析】根据从左边看得到的图形是左视图，可得答案．【解答过程】解：从左边看是上大下小等宽的两个矩形，矩形的公共边是虚线，故选：D．【总结归纳】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．7．（2018年青海省-第17题-3分）由一些相同的小立方块搭成的几何体的三视图如图所示，则搭成该几何体的小立方块有（）A．3块B．4块C．6块D．9块【知识考点】由三视图判断几何体．【思路分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【解答过程】解：从俯视图可得最底层有3个小正方体，由主视图可得有2层上面一层是1个小正方体，下面有2个小正方体，从左视图上看，后面一层是2个小正方体，前面有1个小正方体，所以此几何体共有四个正方体．故选：B．【总结归纳】此题主要考查了由三视图想象立体图形．做这类题时要借助三种视图表示物体的特点，从主视图上弄清物体的上下和左右形状；从俯视图上弄清物体的左右和前后形状；从左视图上弄清楚物体的上下和前后形状，综合分析，合理猜想，结合生活经验描绘出草图后，再检验是否符合题意．8．（2018年福建省A卷B卷-第2题-3分）某几何体的三视图如图所示，则该几何体是（）A．圆柱B．三棱柱C．长方体D．四棱锥【知识考点】由三视图判断几何体．【思路分析】根据常见几何体的三视图逐一判断即可得．【解答过程】解：A、圆柱的主视图和左视图是矩形，但俯视图是圆，不符合题意；B、三棱柱的主视图和左视图是矩形，但俯视图是三角形，不符合题意；C、长方体的主视图、左视图及俯视图都是矩形，符合题意；D、四棱锥的主视图、左视图都是三角形，而俯视图是四边形，不符合题意；故选：C．【总结归纳】本题主要考查由三视图判断几何体，解题的关键是掌握常见几何体的三视图．9．（2018年云南省-第8题-4分）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）。

左视图主视图本文档仅供文库使用。

百度文库是百度发布的供网友在线分享文档的平台。

百度文库的文档由百度用户上传 ，需要经过百度的审核才能发布，百度自身不编辑或修改用户上传的文档内容。

网友可以在线阅读和下载这些文档。

百度文库的文档包括教学资料、考试题库、专业资料、公文写作、法律文件等多个领域的资料。

百度用户上传文档可以得到一定的积分，下载有标价的文档则需要消耗积分。

当前平台支持主流的doc (.docx )、.ppt(.pptx )、.xls (.xlsx )、.pot 、.pps 、.vsd 、.rtf 、.wps 、.et 、.dps 、.pdf 、.txt 文件格式。

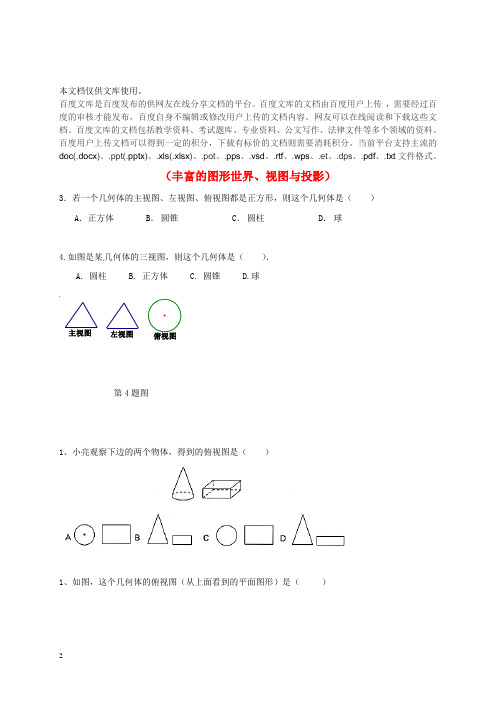

（丰富的图形世界、视图与投影）3．若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（ ） A ．正方体 B ． 圆锥 C ． 圆柱 D ． 球4.如图是某几何体的三视图，则这个几何体是（ ）．A. 圆柱B. 正方体C. 圆锥D.球第4题图1、小亮观察下边的两个物体，得到的俯视图是（ ）1、如图，这个几何体的俯视图（从上面看到的平面图形）是（ ）俯视图主视图 左视图 第1题图1、在下面的图形中，不是．．正方体表面展开图的是（ ）A B C D 1、某几何体的三视图如左图所示，则此几何体是（ ） A ．正三棱柱 B ．圆柱 C ．长方体 D ．圆锥1、如图是一个由6个大小相同、棱长为1的小正方体搭成的几何体，关于它的下列说法中正确的是（ ）A ． 主视图的面积为6B ．左视图的面积为2C ．俯视图的面积为5D ．三种视图的面积都是5 1、若右图是某个几何体的三视图，则该几何体是( )。

A ．长方体 B ．三棱柱 C ．圆柱 D ．圆台ABCD2、如图1，是由若干个同样大小的立方体搭成的几何体的俯视图，小正方形中的数字表示该位置立方体的个数，则这个几何体的主视图是（）。

4、如图是由大小相同的5个小正方体搭成的几何体，则它的主视图是（）。

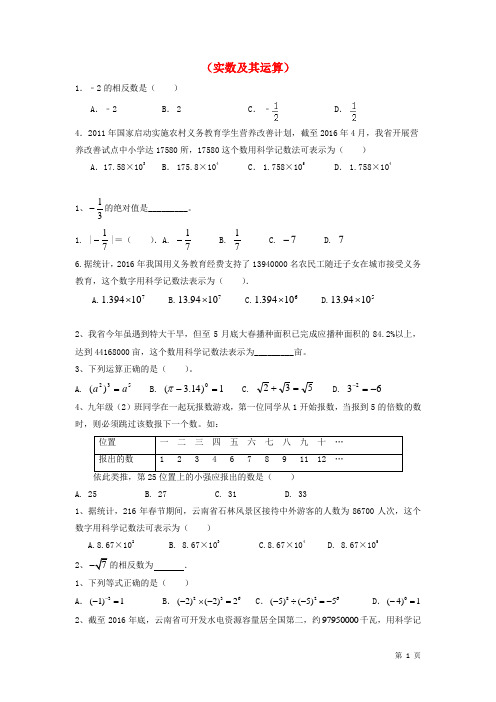

（实数及其运算）1．﹣2的相反数是（ ）A ．﹣2B ． 2C ． ﹣D ．4．2011年国家启动实施农村义务教育学生营养改善计划，截至2016年4月，我省开展营养改善试点中小学达17580所，17580这个数用科学记数法可表示为（ ） A ．17.58×103B ． 175.8×104C ． 1.758×105D ． 1.758×1041、31-的绝对值是_________。

1. |71-|＝（ ）．A. 71- B. 71 C. 7- D. 7 6.据统计，2016年我国用义务教育经费支持了13940000名农民工随迁子女在城市接受义务教育，这个数字用科学记数法表示为（ ）．A.710394.1⨯ B.71094.13⨯ C.610394.1⨯ D.51094.13⨯2、我省今年虽遇到特大干旱，但至5月底大春播种面积已完成应播种面积的84.2%以上，达到44168000亩，这个数用科学记数法表示为_________亩。

3、下列运算正确的是（ ）。

A. 532)(a a = B. 1)14.3(0=-π C. 532=+ D. 632-=-4、九年级（2）班同学在一起玩报数游戏，第一位同学从1开始报数，当报到5的倍数的数时，则必须跳过该数报下一个数。

如：A. 25B. 27C. 31D. 331、据统计，216年春节期间，云南省石林风景区接待中外游客的人数为86700人次，这个数字用科学记数法可表示为（ ）A.8.67×102B. 8.67×103C.8.67×104D. 8.67×1052、的相反数为 ． 1、下列等式正确的是（ ）A ．3(1)1--=B ．236(2)(2)2-⨯-=C ．826(5)(5)5-÷-=-D ．0(4)1-= 2、截至2016年底，云南省可开发水电资源容量居全国第二，约97950000千瓦，用科学记数法表示这个数可记为（ ） A ．89.79510⨯ B ．79.79510⨯C ．697.9510⨯D ．4979510⨯3、15-的倒数是 ． 1、1．下列计算正确的是（ ）A ．326a a a ⋅=B ．0( 3.14)1π-=C ．11()22-=- D 3± 2、2008年5月12日14时28分，四川省汶川地区发生里氏8.0级大地震，云南省各界积极捐款捐物，支援灾区．据统计，截止2008年5月23日，全省共向灾区捐款捐物共计50140.9万元，这个数用科学记数法可表示为 （ ）A ．65.0140910⨯B ．55.0140910⨯C ．45.0140910⨯D ．350.140910⨯ 3、2008-的相反数是 ．4、已知某地一天中的最高温度为10℃，最低温度为5-℃，则这天最高温度与最低温度的温差为 ________． 1、7-=_________．2、我省“阳光政府4项制度”（减负、低保、廉租房、促就业）的重点工作进展顺利，其中今年省级财政预算安排城乡医疗救助金69600000元，用于救助城乡困难群众．数字69600000用科学记数法可表示为________________．1、3的倒数是（ ）。

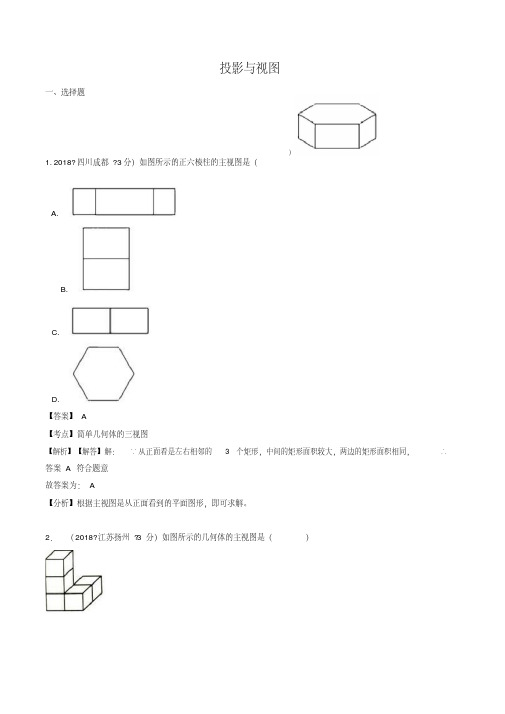

投影与视图一、选择题）1.2018?四川成都?3 分）如图所示的正六棱柱的主视图是（A.B.C.D.【答案】A【考点】简单几何体的三视图【解析】【解答】解：∵从正面看是左右相邻的 3 个矩形，中间的矩形面积较大，两边的矩形面积相同，∴答案 A 符合题意故答案为： A【分析】根据主视图是从正面看到的平面图形，即可求解。

2．（2018?江苏扬州?3 分）如图所示的几何体的主视图是（）A． B． C． D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形，故选：B．【点评】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．3.（2018?江西?3分）如图所示的几何体的左视图为第3题A B C D【解析】本题考察三视图，容易，但注意错误的选项 B 和 C.【答案】 D ★4.（2018?江苏盐城?3分）如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）A. B. C.D.【答案】B【考点】简单几何体的三视图【解析】【解答】解：从左面看到的图形是故答案为： B【分析】在侧投影面上的正投影叫做左视图；观察的方法是：从左面看几何体得到的平面图形。

5．（2018·湖北省宜昌·3分）如图，是由四个相同的小正方体组合而成的几何体，它的左视图是（）A． B． C． D．【分析】左视图是从左边看得出的图形，结合所给图形及选项即可得出答案．【解答】解：该几何体的主视图为：；左视图为；俯视图为；故选：C．【点评】此题考查了简单几何体的三视图，属于基础题，解答本题的关键是掌握左视图的观察位置．6．（2018·湖北省武汉·3分）一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3B．4C．5D．6【分析】易得这个几何体共有 2 层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【解答】解：结合主视图和俯视图可知，左边上层最多有 2 个，左边下层最多有 2 个，右边只有一层，且只有 1 个．所以图中的小正方体最多 5 块．故选：C．【点评】此题主要考查了由三视图判断几何体，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．7．（2018·湖南省常德·3分）把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【分析】根据从正面看得到的图形是主视图，可得答案．【解答】解：从正面看是一个等腰三角形，高线是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从正面看得到的图形是主视图．8．（2018·湖南省衡阳·3分）如图是由5个大小相同的小正方体摆成的立体图形，它的主视图是（）A． B． C． D．【解答】解：从正面看易得第一层有3个正方形，第二层有1个正方形，且位于中间．故选：A．9（2018·山东潍坊·3分）如图所示的几何体的左视图是（）A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是两个等宽的矩形，矩形的公共边是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．10（2018·山东临沂·3分）如图是一个几何体的三视图（图中尺寸单位：cm），根据图中所示数据求得这个几何体的侧面积是（）A．12cm2B．（12+π　）cm2C．6π cm2D．8π cm2【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【解答】解：先由三视图确定该几何体是圆柱体，底面半径是2÷2=1cm，高是3cm．所以该几何体的侧面积为2π　×1×3=6π　（cm2）．故选：C．【点评】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．11（2018·山东泰安·3分）如图是下列哪个几何体的主视图与俯视图（）A．B．C．D．【分析】直接利用主视图以及俯视图的观察角度结合结合几何体的形状得出答案．【解答】解：由已知主视图和俯视图可得到该几何体是圆柱体的一半，只有选项 C 符合题意．故选：C．【点评】此题主要考查了由三视图判断几何体，正确掌握常见几何体的形状是解题关键．12（2018·山东威海·3分）如图是某圆锥的主视图和左视图，该圆锥的侧面积是（）A．25πB．24πC．20πD．15π【分析】求得圆锥的底面周长以及母线长，即可得到圆锥的侧面积．【解答】解：由题可得，圆锥的底面直径为 8，高为 3，∴圆锥的底面周长为8π　，圆锥的母线长为=5，∴圆锥的侧面积=×8π×5=20π，故选：C．【点评】本题主要考查了由三视图判断几何体以及圆锥的计算，圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．13（2018·山东潍坊·3分）如图所示的几何体的左视图是）（A． B． C． D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看是两个等宽的矩形，矩形的公共边是虚线，故选：D．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看不到而且是存在的线是虚线．14．（2018?北京?2分）下列几何体中，是圆柱的为A．B．C．D．【答案】A【解析】A 选项为圆柱， B 选项为圆锥， C 选项为四棱柱， D 选项为四棱锥．【考点】立体图形的认识15.（2018?安徽?4分）一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）A. （A）B. （B）C. （C）D. （D）【答案】 A【解析】【分析】根据主视图是从几何体正面看得到的图形，认真观察实物，可得这个几何体的主视图为长方形上面一个三角形，据此即可得.【详解】观察实物，可知这个几何体的主视图为长方体上面一个三角形，只有 A 选项符合题意，故选 A.【详解】本题考查了几何体的主视图，明确几何体的主视图是从几何体的正面看得到的图形是解题的关键.16.（2018?湖南省永州市?4 分）如图几何体的主视图是（）A． B． C． D．【分析】依据从该几何体的正面看到的图形，即可得到主视图．【解答】解：由图可得，几何体的主视图是：故选：B．【点评】本题主要考查了三视图，解题时注意：视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．17（2018年江苏省泰州市?3 分）下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．正方体四棱锥圆柱球【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【解答】解：四棱锥的主视图与俯视图不同．故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．18.（2018·新疆生产建设兵团·5分）如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A． B． C． D．【分析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．【解答】解：从左边看竖直叠放 2 个正方形．故选：C．【点评】此题考查了几何体的三种视图和学生的空间想象能力，左视图是从物体左面看所得到的图形，解答时学生易将三种视图混淆而错误的选其它选项．19（2018·四川宜宾·3分）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱 B．圆锥 C．长方体D．球【考点】U3：由三视图判断几何体．【分析】综合该物体的三种视图，分析得出该立体图形是圆柱体．【解答】解：A、圆柱的三视图分别是长方形，长方形，圆，正确；B、圆锥体的三视图分别是等腰三角形，等腰三角形，圆及一点，错误；C、长方体的三视图都是矩形，错误；D、球的三视图都是圆形，错误；故选：A．【点评】本题由物体的三种视图推出原来几何体的形状，考查了学生的思考能力和对几何体三种视图的空间想象能力．20.（2018·天津·3分）下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A. B. C. D.【答案】A【解析】分析：画出从正面看到的图形即可得到它的主视图．详解：这个几何体的主视图为：故选：A．点睛：本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．21.（2018·四川自贡·4分）下面几何的主视图是（）A．B．C．D．【分析】主视图是从物体正面看所得到的图形．【解答】解：从几何体正面看，从左到右的正方形的个数为：2，1，2．故选B．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图，解答时学生易将三种视图混淆而错误地选其它选项．22．（2018?湖北荆门?3 分）某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4 个 B．5 个 C．6 个 D．7 个【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【解答】解：由主视图和左视图可确定所需正方体个数最少时俯视图为：，则搭成这个几何体的小正方体最少有 5 个．故选：B．【点评】此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．23．（2018?湖北黄石?3 分）如图，该几何体的俯视图是（）A．B．C．D．【分析】找到从几何体的上面所看到的图形即可．【解答】解：从几何体的上面看可得，故选：A．【点评】此题主要考查了简单几何体的三视图，关键是掌握所看的位置．24．（2018?湖北恩施?3 分）由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图所示，则小正方体的个数不可能是（）A．5B．6C．7D．8【分析】直接利用左视图以及俯视图进而分析得出答案．【解答】解：由左视图可得，第 2 层上至少一个小立方体，第 1 层一共有 5 个小立方体，故小正方体的个数最少为： 6 个，故小正方体的个数不可能是 5 个．故选：A．【点评】此题主要考查了由三视图判断几何体，正确想象出最少时几何体的形状是解题关键．25．（2018·浙江临安·3分）小明从正面观察如图所示的两个物体，看到的是（）A．B．C．D．【考点】三视图【分析】分别找出四个选项中图形是从哪个方位看到的，此题得解．【解答】解：A、从上面看到的图形；B、从右面看到的图形；C、从正面看到的图形；D、从左面看到的图形．故选：C．【点评】本题考查了简单组合体的三视图，观察组合体，找出它的三视图是解题的关键．26.（2018·浙江宁波·4分）如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【考点】三视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上边看是一个田字，“田”字是中心对称图形，故选：C．【点评】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图，又利用了中心对称图形．27.（2018·浙江衢州·3分）由五个大小相同的正方体组成的几何体如图所示，那么它的主视图是（）A． B． C． D．【考点】三视图【分析】得到从几何体正面看得到的平面图形即可．【解答】解：从正面看得到3列正方形的个数依次为2，1，1．故选 C．【点评】考查三视图的相关知识；掌握主视图是从几何体正面看得到的平面图形是解决本题的关键．28（2018·浙江舟山·3分）下列几何体中，俯视图为三角形的是（）A. B.C. D.【考点】简单几何体的三视图【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】Ａ、圆锥的俯视图是一个圆并用圆心，故Ａ不符合题意；Ｂ、长方体的俯视图是一个长方形，故Ｂ不符合题意；Ｃ、直三棱柱的俯视图是三角形，故Ｃ符合题意；Ｄ、四棱锥的俯视图是一个四边形，故Ｄ不符合题意；故答案为 C。

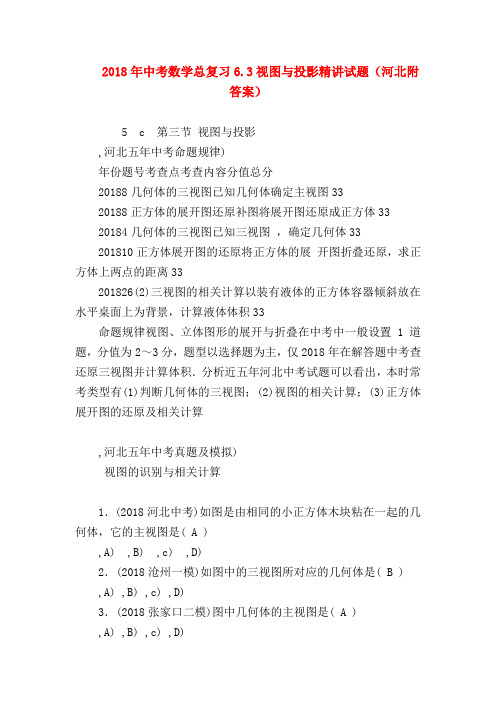

2018年中考数学总复习6.3视图与投影精讲试题（河北附
答案）
5 c 第三节视图与投影
,河北五年中考命题规律)
年份题号考查点考查内容分值总分
20188几何体的三视图已知几何体确定主视图33
20188正方体的展开图还原补图将展开图还原成正方体33
20184几何体的三视图已知三视图，确定几何体33
201810正方体展开图的还原将正方体的展开图折叠还原，求正方体上两点的距离33
201826(2)三视图的相关计算以装有液体的正方体容器倾斜放在水平桌面上为背景，计算液体体积33
命题规律视图、立体图形的展开与折叠在中考中一般设置1道题，分值为2～3分，题型以选择题为主，仅2018年在解答题中考查还原三视图并计算体积．分析近五年河北中考试题可以看出，本时常考类型有(1)判断几何体的三视图；(2)视图的相关计算；(3)正方体展开图的还原及相关计算
,河北五年中考真题及模拟)
视图的识别与相关计算
1．(2018河北中考)如图是由相同的小正方体木块粘在一起的几何体，它的主视图是( A )
,A) ,B) ,c) ,D)
2．(2018沧州一模)如图中的三视图所对应的几何体是( B ) ,A) ,B) ,c) ,D)
3．(2018张家口二模)图中几何体的主视图是( A )
,A) ,B) ,c) ,D)。

俯视图左视图主视图111122中考数学分类汇编--投影与视图一、选择题1.一个几何体的三视图如图所示，这个几何体是（ ） A ．棱柱 B ．圆柱 C ．圆锥 D ．球2.如图是由相同小正方体组成的立体图形，它的左视图为（ ）3、（2008四川内江）在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来．如图所示，则这堆正方体货箱共有（ ） A ．9箱 B ．10箱 C ．11箱 D ．12箱 4. 水平地面上放着1个球和1个圆柱体，摆放方式如右图所示，其左视图是（ ）5．（2008泰州市）如左下图是一个几何体的三视图，根据图中提供的数据（单位：cm ）可求得这个几何体的体积为（ ）A ． 2cm 3B ．4 cm 3C ．6 cm 3D ．8 cm 36．如图所示的图形是由7个完全相同的小立方体组成的立体图形，这个立体图形的主视力是（ ）正视图 左视图 俯视图A ．B ．C ．D ．左视图 主视图 俯视图 （11题图）7、如图，有一圆心角为120 o、半径长为6cm 的扇形，若将OA 、OB 重合后围成一圆锥侧面，那么圆锥的高是（ ）A ．24cmB ．35cmC ．62cmD ．32cm8.下图※是一种瑶族长鼓的轮廓图，其主视图正确的是（ ）9.某几何体的三视图如图所示，则它是（ ）A ．球体B ．圆柱C ．棱锥D ．圆锥10、如图１，圆柱的左视图是 （ ）Ａ Ｂ Ｃ Ｄ11、（2008山西太原）右图是一个正方体的平面展开图，这个正方体是（ ）俯视图正视图12、（2008湖北武汉）一个无盖的正方体盒子的平面展开图可以是下列图形中的（ ）．Ａ.只有图① Ｂ．图①、图② Ｃ．图②、图③ Ｄ．图①、图③． 13、一几何体的三视图如右，这个几何体是（ ）A.圆锥B.圆柱C. 三棱锥D. 三棱柱14、（2008湖北襄樊）如图5,是一个由若干个相同的小正方体组成的几何体的三视图,则组成这个几何体的小正方体的个数是( )A.7个B.8个C.9个D.10个15、（2008江苏盐城）下列四个几何体中，主视图、左视图、俯视图完全相同的是（ ）A ．圆锥B ．球C ．圆柱D ．三棱柱 16．在生活和生产实践中，我们经常需要运用三视图来描述物体的形状和大小。

2018年中考数学专题复习卷: 投影与视图一、选择题1.下列几何体中，主视图与俯视图不相同的是( )A. 正方体B. 四棱锥C. 圆柱D. 球【答案】B【解析】：A、主视图和俯视图都是正方形，因此A不符合题意；B、四棱锥的主视图是三角形，俯视图是四边形，四边形的中间一点与四个顶点相连，因此B符合题意；C、圆柱的主视图和俯视图都是长方形，因此C不符合题意；D、球体的三种视图都是圆，因此D不符合题意；故答案为：B【分析】正方体和球体的三种视图相同，因此可对A、D作出判断；圆柱体的主视图和俯视图相同，可对C作出判断；四棱锥的主视图和俯视图不相同，可对B作出判断，即可得出答案。

2.六个大小相同的正力体搭成的几何体如图所示,其俯视图是（）.A. B. C. D.【答案】B【解析】：从上往下看，正方形的个数从左到右分别是2,1,2故答案为B【分析】俯视图是从几何体的上面向下看时，正方形正方形的个数从左到右分别是2,1,2，排除A、B、D，即可得出答案。

3.如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）A. B. C. D.【答案】B【解析】：从左面看到的图形是故答案为：B【分析】在侧投影面上的正投影叫做左视图；观察的方法是：从左面看几何体得到的平面图形。

4.右图是由5个大小相同的正方体搭成的几何体，这个几何体的俯视图是（）A. B. C. D.【答案】A【解析】从上面往下面看到的图形是故答案为：A.【分析】俯视图是在水平投影面上的正投影，看法是：从上面往下看到的图形.5.如图所示的几何体是由4个相同的小正方体搭成的，它的主视图是（）A. B. C. D.【答案】B【解析】：∵从物体正面看，最底层是三个小正方形，第二层最右边一个小正方形，故答案为：B.【分析】主视图：从物体正面观察所得到的图形，由此即可得出答案.6.如图所示的几何体的主视图是（）A. B. C. D.【答案】B【解析】根据主视图的定义，几何体的主视图由三层小正方形组成，下层有三个小正方形，二三层各有一个小正方形，故答案为：B.【分析】根据定义，简单几何体组合体的主视图，就是从前向后看得到的正投影，从而得出本题的主视图是由三层小正方形组成，下层有三个小正方形，二三层各有一个小正方形，而且二，三层的小正方形靠左，从而得出答案。

学校:___________姓名：___________班级：___________考号：___________ 一、单选题
1．如图是由5个大小相同的正方体搭成的几何体，这个几何体的俯视图是（）
A. B. C. D.
2．如图是由5个大小相同的小正方体组成的几何体，则它的左视图是（）
A. B. C. D.
3．图中立体图形的主视图是( )
A. B. C. D.
4．移动台阶如图所示，它的主视图是（）
A. B. C. D.
5．如图所示的正六棱柱的主视图是（）
B．C．D．
6．如图所示的正六棱柱的主视图是（）
B．C．D．
7．如图所示的几何体的左视图是( )
A. （A）
B. （B）
C. （C）
D. （D）
8．下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）
A. B. C. D. 9．一个几何体的三视图如图所示，该几何体是（）
A. 直三棱柱
B. 长方体
C. 圆锥
D. 立方体
10．一个立体图形的三视图如图所示，则该立体图形是（）
A. 圆柱
B. 圆锥
C. 长方体
D. 球
11．如图所示的几何体的左视图为
A. B. C. D. 12．下图所示立体图形的俯视图是（）
A. B. C. D.
13．下列几何体中，俯视图
．．．为三角形的是（）
A. B. C. D.
14．有6个相同的立方体搭成的几何体如图所示，则它的主视图是( )
A. B. C. D.
15．一个由圆柱和圆锥组成的几何体如图水平放置，其主（正）视图为（）
16．如图是下列哪个几何体的主视图与俯视图（）
A. B. C. D.。

第六章图形与变化第1课时视图与投影【备考演练】一、选择题1．如图是一个正方体展开图，把展开图折叠成正方体后，“我”字一面的相对面上的字是( )A．的 B．中 C．国 D．梦2．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是( )A. B.C. D.3．(2017·哈尔滨)五个大小相同的正方体搭成的几何体如图所示，其左视图是( )A. B.C. D.4．(2017·绍兴)如图的几何体由五个相同的小正方体搭成，它的主视图是( )A. B.C. D.5．太阳发出的光照在物体上是__________，车灯发出的光照在物体上是__________( ) A．中心投影，平行投影B．平行投影，中心投影C．平行投影，平行投影D．中心投影，中心投影6．(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是( )A．200cm2B．600cm2C．100πcm2D．200πcm27．如图是由几个相同的小立方块组成的三视图，小立方块的个数是( )A．3个 B．4个 C．5个 D．6个8．某超市货架上摆放着某品牌红烧牛肉方便面，如图是它们的三视图，则货架上的红烧牛肉方便面至少有A．8 B．9 C．10 D．11二、填空题1．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是__________．第1题图第2题图2．从棱长为2的正方体毛坯的一角挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积为__________．3．如图，这是一个长方体的主视图和俯视图，由图示数据(单元：cm)可以得出该长方体的体积是__________cm3.4．如图是一个上下底密封纸盒的侧面展开图，请你根据图中数据，计算这个密封纸盒的表面积为__________cm2.(结果可保留根号)5．由一些大小相同的小正方体搭成的几何体的主视图和俯视图，如图所示，则搭成该几何体的小正方体最多是__________个．三、解答题1．如图所示为一几何体的三视图：(1)写出这个几何体的名称；(2)任意画出这个几何体的一种表面展开图；(3)若长方形的高为10cm，正三角形的边长为4cm，求这个几何体的侧面积．2．如图是某工件的三视图，求此工件的全面积和体积．3．已知，如图，AB和DE是直立在地面上的两根立柱，AB＝5m，某一时刻AB在阳光下的投影BC＝3m.(1)请你在图中画出此时DE在阳光下的投影；(2)在测量AB的投影时，同时测量出DE在阳光下的投影长为6m，请你计算DE的长．四、能力提升1．(2017·宁夏)如图是由若干个棱长为1的小正方体组合而成的一个几何体的三视图，则这个几何体的表面积是__________．2．如图(1)，用八个同样大小的小立方体搭成一个大立方体，小明从上面的四个小立方体中取走了两个后，得到的新几何体的三视图如图(2)所示，则他拿走的两个小立方体的序号是__________．3．如图，观察由棱长为1的小立方体摆成的图形，寻找规律：在图(1)中，共有1个小立方体，其中1个看得见，0个看不见；在图(2)中，共有8个小立方体，其中7个看得见，1个看不见；在图(3)中，共有27个小立方体，其中19个看得见，8个看不见；…，则第(6)个图中，看得见的小立方体有__________个．答案：一、1.D 2.D 3.C 4.A 5.B 6.D 7.B8．B二、1.3 2.24 3.18 4.(753＋360) 5.7 三、1.解：(1)这个几何体是正三棱柱；(2)表面展开图如下：；(3)侧面积：3×10×4＝120cm 2.2．解：由三视图可知，该工件为底面半径为10cm ，高为30cm 的圆锥体，这圆锥的母线长为302＋102＝1010(cm)，圆锥的侧面积为s ＝πrl ＝12×20π×1010＝10010π(cm 2)，圆锥的底面积为102π＝100πcm 2，圆锥的全面积为100π＋10010π＝100(1＋10)π(cm 2)；圆锥的体积为13×π×(20÷2)2×30＝1 000π(cm 3)．故此工件的全面积是100(1＋10)πcm 2，体积是1000πcm 3.3．解：(1)连接AC ，过点D 作DF ∥AC ，交直线BC 于点F ，线段EF 即为DE 的投影．(2)∵AC ∥DF ，∴∠ACB ＝∠DFE.∵∠ABC ＝∠DEF ＝90°，∴△ABC ∽△DEF. ∴AB DE ＝BC EF ，∴5DE ＝36.∴DE ＝10(m)．说明：画图时，不要求学生做文字说明，只要画出两条平行线AC 和DF ，再连接EF 即可． 四、1.22 2.①③或②④ 3.91。

2018年全国中考数学真题分类投影、三视图与展开图（二）一、选择题1. （2018广东省，3，3）如图，由5个相同正方体组合而成的几何体，它的主视图是A．B．C．D．【答案】B【解析】主视图从正面看立体图形得到的平面图形，从正面看，图形上层有1个正方形，底层有3个正方形，故选B.【知识点】三视图2. （2018广西省桂林市，4，3分）如右图所示的几何体的主视图是（）【答案】C．【解析】从正面看是个长方形，故选B．【知识点】视图与投影；视图；画三视图3. （2018广西省柳州市，2，3分）如图，这是一个机械模具，则它的主视图是( )第2题图A ．B ．C ．D ．【答案】C【解析】从正面观察该组合几何所得到的平面图形，含有三个小正方形，左上角含有一个圆，故选C.【知识点】三视图4. （2018海南省，5，3分）下列四个几何体中，主视图为圆的是（ ）【答案】C【解析】∵左视图表示从左边看到的图形，∴A 、B 、C 、D 选项中的几何体三视图分别为矩形、等腰三角形、圆、正方形，故选择C ． 【知识点】几何体的三视图5. （2018黑龙江省龙东地区，13，3分） 右图是由若干个相同的小正方体搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数不可能是（ ） A ．3B ．4C ．5D ．6【答案】D【解析】通过画俯视图，可以清晰地反映出这个几何体的组成情况：由此可知，组成这个几何体的小正方体的个数可能是5个或4个或3个，不可能是6个．故选D ． 【知识点】三视图主视图左视图1211211112211126.（2018四川乐山，2，3）图1是由长方体和圆柱组成的几何体，它的俯视图是（）.【答案】A【解析】本题考查的是画出立体图形的三视图的知识，解题的关键是准确掌握三视图的概念来求解，要画出图中几何体的俯视图，首先由俯视图的概念：几何体的俯视图是从上面看到的图形，观察得出这个几何体的俯视图是正方形中间有一个圆，圆与正方形并不相切，故选答案A.几何体的三视图：主视图是从物体正面看所得到的图形，左视图是从物体左面看所得到的图形，俯视图是从物体的上面看所得的图形.2、画三视图的口诀为：长对正，高平齐，宽相等.轮廓内看见的棱线用实线画出，看不见的棱线用虚线画出.【知识点】三视图7.下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A. B. C. D.【答案】A【解析】分析：画出从正面看到的图形即可得到它的主视图．详解：这个几何体的主视图为：故选：A．点睛：本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．8. (2018甘肃省兰州市,2,4分)如图是有5个完全相同的小正方形组成的几何体,则该几何体的主视图是( ).A. B. C. D.【答案】A【解析】从正面看第一列有2个正方体,第二列有1个正方体,第三列有1个正方体.故选A.【知识点】三视图9.（2018黑龙江绥化，2，3分）下列图形中，既是中心对称图形又是轴对称图形的有（）A.4个B.3个C.2个D.1个【答案】A.【解析】解：A选项既是中心对称图形，又是轴对称图形，故符合；B选项是轴对称图形，不是中心对称图形，故不符合；C选项是中心对称图形，不是轴对称图形，故不符合；D选项是轴对称图形，不是中心对称图形，故不符合.故选A.【知识点】中心对称图形，轴对称图形10. （2018黑龙江绥化，3，3分）已知某物体的三视图如图所示，那么与它对应的物体是（）【答案】B.【解析】解：A选项的俯视图不符合题意，故错误；B选项的三视图都符合题意，故正确；C选项俯视图不符合题意，故错误；D选项俯视图不符合题意，故错误.故选B.【知识点】三视图11. （2018湖北省江汉油田潜江天门仙桃市，2，3分）如图是某个几何体的展开图，该几何体是（）A．三棱柱B．三棱锥 C．圆柱 D．圆锥【答案】A【解析】本题主要考察几何体的平面展开图．根据侧面都是矩形可知，该根据侧面都是矩形可知，该几何体是柱体，根据上下底都是三角形可知，该柱体是三棱柱．故选A．【知识点】几何体的展开图12. （湖北省咸宁市，4，3）用4个完全相同的小正方体搭成如图所示的几何体，该几何体的( ) A．主视图和左视图相同 B．主视图和俯视图相同C．左视图和俯视图相同 D．各种视图都相同【答案】A【解析】从正面看，其主视图有两层小正方体，其中底下一层有2个小正方体，上面一层左侧部分有1个小正方体；从左面看，其左视图两层小正方体，其中底下一层有2个小正方体，上面一层左侧部分有1个小正方体；从上面看，其俯视图两层小正方体，其中底下一层有1个小正方体，上面一层有2个小正方体，所以主视图和左视图相同，故选A．【知识点】三视图13. （2018湖南省怀化市，4，4分）下列几何体中，其主视图为三角形的是（）【答案】D【解析】从正面看，A、B是矩形，C是圆形，D是三角形，故选D．【知识点】几何体的主视图14. （2018年江苏省南京市，6，2分）用一个平面去截正方体（如图），下列关于截面（截出的面）的形状的结论：①可能是锐角三角形；②可能；④可能是平行四边形.其中所有正确结论的序号是（）A．①② B．①④ C. ①②④ D．①②③④【答案】B【解析】用一个平面去截正方体，截面可能是锐角三角形、平行四边边形、五边形、六边形，不可能是直角三角形；和钝角三角形，故选B.【知识点】几何体的截面15. （2018浙江嘉兴，1，3）下列几何体中，俯视图．．．为三角形的是（）【答案】C 【解析】A选项的俯视图是圆，B选项的俯视图是矩形，C选项的俯视图是三角形，D选项的俯视图是四边形，故正确答案是C．16.（2018贵州省毕节市，4，3分）如图所示的几何体是由一个圆柱体挖去一个长方体后得到的,它的主视图是( )A B C D【答案】B．【解析】从正面看是个长方形，且有2条看不见的竖线，故选B．【知识点】视图与投影；视图；画三视图17.（2018年黔三州，2,4）右边的几何体是由四个大小相同的正方体组成，它的俯视图是（）【答案】C【解析】根据三视图的定义知，结合图形位置，从上往下看，看到的形状图前一排由两个小正方形，后一排有一个小正方形，且靠左位置.【知识点】简单组合体的三视图18. （2018湖南娄底，7，3）下图所示立体图形的俯视图是（）A B C D【答案】B【解析】A选项是主视图或者左视图；B是俯视图；C和D都不是三视图中的任何一种，故选B 【知识点】三视图19.（2018吉林省长春市，3，3）下列立体图形中，主视图是圆的是（A）（B）（C）（D）【答案】D【解析】空间几何体的三视图首先是要确定主视图的位置，然后要时刻遵循“长对正，高平齐，宽相等”的规律，即是空间几何体的长对正视图的长，高对侧视图的高，宽对俯视图的宽. 轮廓内看见的棱线用实线画出，看不见的棱线用虚线画出.主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．A. 圆锥的主视图为三角形，不符合题意；B. 圆柱的主视图为长方形，不符合题意；C.圆台的主视图为梯形，不符合题意；D.球的三视图都是圆，符合题意；故选D.【知识点】立体图形三视图——主视图.20.（2018吉林省，2, 2分）如图是由4个相同的小正方体组成的立体图形，它的主视图是（）A．B．C．D．【答案】B【解析】从正面看易得第一层有3个正方形，第二层最右边有一个正方形．故选：B．【知识点】三视图21. （2018江苏扬州，3，3）如图所示的几何体的主视图是（）A． B． C． D．【答案】B【解析】几何体的主视图是从正面看到图形．主视图由三层小正方形组成，下层有三个小正方形，第二、三层各有一个小正方形，故选B．【知识点】三视图，几何体的主视图22. （2018辽宁省沈阳市，3，2分）左下图是由五个相同的小立方块搭成的几何体，这个几何体的左视图是（）第3题图 A B C D【答案】D【解析】左视图即为从左边看到的图形.观察可知：从左向右的小正方形的个数依次为2，1. 故选D.【知识点】左视图.23. （2018青海，17，3分）图8是由一些相同小立方体搭成的几何体的三视图，则搭成该几何体的小立方体有（）A. 3块B.4块C.6块D.9块【答案】B【解析】由俯视图易得最底层有3个立方体，第二层有1个立方体，那么组成该几何体的小立方体有3+1=4个．故选：B．【知识点】三视图24.(2018湖南湘西州，10，4分)如图所示的几何体的主视图是( )第10题图A B C D【答案】：C25. （2018江苏常州，3，2）下列图形中，哪一个是圆锥的侧面展开图?( )A ．B .C .D .【答案】C 【解析】正比例函数解析式为y =kx （k ≠0），过（2，－1），代入，解得k =21-， 因而解析式为x y 21-=，故选C .26.（2018江苏徐州，4，3分）右图是由5个相同的正方体搭成的几何体，其左视图是A ．B ．C ．D ．【答案】D27. （2018江苏镇江，14，3分）如图是由3个大小相同的小正方体组成的几何体，它的左视图是································· （ ）【答案】D ．【解析】从左侧向右看几何体，只有一列，一共有两个正方形．28. (2018辽宁葫芦岛，2，3分)下列几何体中，俯视图为矩形的是( )从正面看（第14题图）A ．B ．C ．D ．A B C D【答案】C【解析】俯视图是从上往下看几何体得到的平面图形，A 的俯视图是含圆心的圆；B 的俯视图是无圆心的圆；C 的俯视图是长方形；D 的俯视图是三角形，故选C ．29.（2018内蒙古包头，2，3分）如图1，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是( )【答案】C【解析】主视图是指从正面看到的图形，由已知条件可知，主视图有两列，每列小正方形数目分别是2、2，故选择C. 【知识点】几何体的三视图30. （2018山东莱芜，7，3分）已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（ ）A ．60πcm 2B ．65πcm 2C ．120πcm 2D ．130πcm 2【答案】B【解析】因为圆锥的侧面展开图是扇形，先求得圆锥的母线l ＝122＋52＝13(cm)，再根据扇形的面积公式S 扇形＝1/2×10π×13＝65π(cm 2)；故答案为B ． 【知识点】圆锥的侧面垂径定理；圆锥的三视图俯视图左视图主视图31.（2018四川巴中，2，4分）右边的几何体是由四个大小相同的正方体组成的，它的俯视图是A． B. C. D.【答案】C.【解析】根据三视图的要求，结合右边的几何体的特征，A是它的主视图，B、D不是它的三视图，只有C是它的俯视图（从上向下看所得到的图形）.32. （2018云南省昆明市，7，4分）下列几何体的左视图为长方形的是（）【答案】C．【解析】从左面看A选项为圆，B选项为梯形，C选项为长方形，D选项为等腰三角形．故选C．【知识点】视图与投影；三视图33.（2018贵州贵阳，3，3分）如图是一个几何体的主视图和俯视图，则这个几何体是（）A．三棱柱B．正方体C．三棱锥D．长方体【答案】A【解析】综合主视图、俯视图和选项可以判定此几何体为三棱柱.34.(2018黑龙江大庆，6，3)将正方体的表面沿某些棱剪开，展成如图所示的平面图形，则原正方体中与“创”字所在面相对的面的上标的字是( )A．庆 B．力C．大D．魅【答案】A，【解析】“141”型上下两个为相对面，正其余的相对的面之间一定相隔一个正方形．35. （2018黑龙江哈尔滨，4，3）六个大小相同的正方体搭成的几何体如图所示，其俯视图是( )【答案】B，【解析】根据俯视图定义选择B36.（2018湖北恩施州，9，3分）由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图2 所示，则小正方体的个数不可能．．．是（）A．5 B．6 C．7 D．89．【答案】A【解析】本题考查的是由立方体组合成的不同的组合体的视图，解题的关键是就在于知晓俯视图的第一行对应左视图的第一列，俯视图的第二行对应左视图的第二列，所以，在俯视图中，第一行至少有一个标注数字2，最多有三个标注数字2，第二行标注1，所以小正方体的个数为1＋1＋1＋1＋2＝6或＋1＋1＋2＋2＝7，1＋1＋2＋2＋2＝8，不可能是5，故选A．37. (2018湖北黄石，5，3分)如图，该几何体的俯视图是( )第5题图A ．B．C．D．【答案】A【解析】从上方观察该几何体所得到平面图形是一个矩形，且靠右侧有一条竖直的棱边，故用实线表示这条棱边.38. （2018湖北十堰，3，3分）今年“父亲节”佳佳送给父亲一个礼盒，该礼盒的主视图是（）A． B． C．D．【答案】C【解析】由图可得，该礼盒的主视图是左边一个矩形，右面一个小正方形，故选C．39. （2018湖北随州2，3分）如图是一个由4个相同正方体组成的立体图形，它的左视图是（）【答案】D．【解析】根据左视图是从左面看到的图形判定，左视图有两列，第一列有2个正方形，第二列有1个正方形，故选项D正确．40. （2018辽宁省抚顺市，题号2，分值3）下列物体的左视图是圆的是【答案】AC．D．B．A．【解析】选项A，足球是球，它的左视图是圆，故此选项正确；选项B，水杯是圆台，它的左视图是梯形，故此选项错误；选项C，圣诞帽是圆锥，它的左视图是三角形，故此答案错误；选项D，鱼缸是长方体，它的左视图是长方形，故此选项错误.故选A.【知识点】三视图的定义.41.42.（2018云南曲靖，2，4分）如图所示的支架（一种小零件）的两个台阶的高度和宽度相等，则它的左视图为（）A． B． C． D．【答案】D【解析】左视图看到中间的横线，是实线，且以矩形竖直一对边的中点为端点.43.（2018云南，8，4分）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）。
