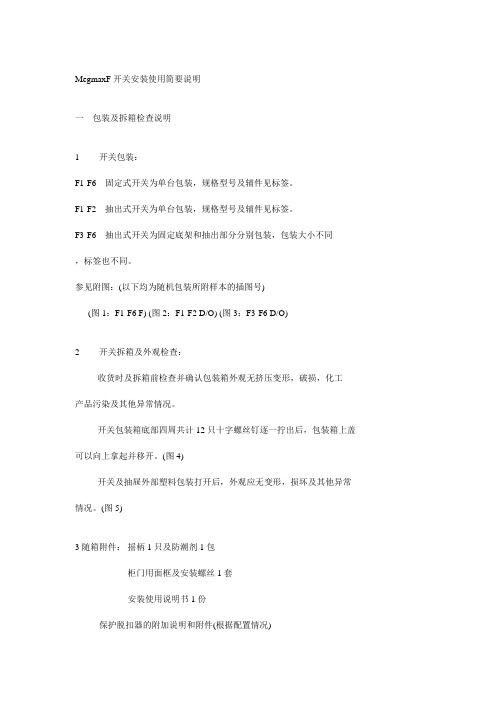

MegmaxF 开关安装使用简要说明一包装及拆箱检查说明1 开关包装：F1-F6 固定式开关为单台包装，规格型号及辅件见标签。
F1-F2 抽出式开关为单台包装，规格型号及辅件见标签。
F3-F6 抽出式开关为固定底架和抽出部分分别包装，包装大小不同，标签也不同。
参见附图：(以下均为随机包装所附样本的插图号) (图1：F1-F6 F) (图2：F1-F2 D/O) (图3：F3-F6 D/O)2 开关拆箱及外观检查：- 收货时及拆箱前检查并确认包装箱外观无挤压变形，破损，化工产品污染及其他异常情况。
- 开关包装箱底部四周共计12只十字螺丝钉逐一拧出后，包装箱上盖可以向上拿起并移开。
(图4)- 开关及抽屉外部塑料包装打开后，外观应无变形，损坏及其他异常情况。
(图5)3 随箱附件：摇柄 1只及防潮剂 1包柜门用面框及安装螺丝 1套安装使用说明书 1份保护脱扣器的附加说明和附件(根据配置情况)注意：如为3极开关并且选用PR1/P保护单元时附件中增加电流互感器1只及连接线。
二开关安装1 固定式开关拆卸掉左右两侧紧固螺丝后即脱离包装底座，可以安装于低压配电柜中。
(图6)2 F1-F2型抽出式开关的抽出部分在运输及存贮时安装于固定底架中，处于连接位置并且为分闸状态。
(图7)- 拆卸前必须按照开关操作要求用摇杆将抽出部分抽出至断开位置，再将抽出部分拉出并脱离抽屉。
(图8)- 拆卸掉固定底架下部的紧固螺丝后，抽屉即脱离包装底座。
先将固定底架安装于低压配电柜中，再把抽出部分插入于固定底架中。
- 用摇杆将抽出部分从断开位置经过试验位置推进至连接位置即完成F1-F2型抽出式开关的全部安装工作。
3 F3-F6型开关抽屉部分为单独包装，拆卸紧固螺丝并且脱离底托后即可安装。
开关部分安装要求同F1-F2开关。
三开关操作注意事项说明：开关设计时按照电气设备操作规程设置有下列机械联锁，确认下列联锁解除时可以进行合 / 分闸操作。
储能联锁：开关未储能不能合闸失压联锁：失压线圈(YU)未通电吸合不能合闸锁扣联锁：开关面板上的分闸锁扣钥匙拔出时不能合闸 ( 相当于“有人工作，禁止合闸”)故障联锁：开关的保护单元 ( AR1/PR1型电子脱扣器 ) 动作使开关跳闸时不能合闸 ( 需人为检查并排除故障后使机械指示复位 )开关与抽屉联锁：同型号抽出式开关因为电流等级不同，抽出部分装入固定底架前需确认右侧限位螺钉安装位置正确，否则表明两者不属同一电流等级的配置，不应装入此固定底架。

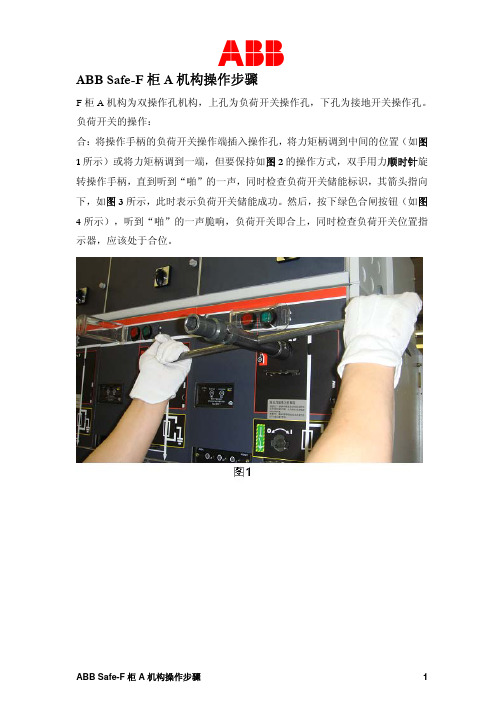

ABB Safe-F柜A机构操作步骤F柜A机构为双操作孔机构，上孔为负荷开关操作孔，下孔为接地开关操作孔。
负荷开关的操作：合：将操作手柄的负荷开关操作端插入操作孔，将力矩柄调到中间的位置（如图1所示）或将力矩柄调到一端，但要保持如图2的操作方式，双手用力顺时针旋转操作手柄，直到听到“啪”的一声，同时检查负荷开关储能标识，其箭头指向下，如图3所示，此时表示负荷开关储能成功。
然后，按下绿色合闸按钮（如图4所示），听到“啪”的一声脆响，负荷开关即合上，同时检查负荷开关位置指示器，应该处于合位。
分：直接按下红色分闸按钮（如图5所示），听到“啪”的一声脆响，负荷开关即分开，同时检查负荷开关位置指示器，应该处于分位。
接地开关的操作：合：将操作手柄的接地开关操作端的定位销从门板左侧缺口插入接地开关操作孔，将力矩柄调到中间的位置（如图6所示）或将力矩柄调到一端，但要保持如图7的操作方式，双手顺时针旋转操作手柄，听到“啪”的一声脆响，接地开关即合上，同时检查接地开关位置指示器，应该处于合位。
分：将操作手柄的接地开关操作端的定位销从门板右侧缺口插入接地开关操作孔，将力矩柄调到中间的位置（如图6所示）或将力矩柄调到一端，但要保持如图7的操作方式，双手逆时针旋转操作手柄，听到“啪”的一声脆响，此时要继续旋转90度，直到手柄转不动为止，此时接地开关才被分开，同时检查接地开关位置指示器，应该处于分位。
ABBF柜操作注意事项：1、负荷开关和接地开关之间存在机械闭锁关系，只有当接地开关完全分开以后才可以合负荷开关；反之，只有当负荷开关分开以后，才可以合接地开关；2、手动操作机构时要一次到位，避免弹簧弹性疲劳；若操作旋转中卡死时，请向回转动复位；3、插入手柄时应选择合适的位置，避免在操作过程中操作手柄被阻挡；4、在操作接地开关时，只有将操作手柄选择正确方向，才可以顺利的将手柄插入接地刀操作孔中；5、如果未完全完成分接地刀的过程（即在听到“啪”的一声脆响之后没有继续旋转手柄90度），则会造成操作手柄无法从操作孔取出，即使采用非常规手段将手柄取出，此时也无法操作负荷开关；6、避免如图8、图9将两只手握住手柄一端操作负荷开关或者接地开关的方式。
ABB 隔离开关操作步骤说明一、隔离开关各部件图例说明 1.总图说明图1①手动操作孔②合闸按钮④分闸按钮⑤当地、远动转换开关⑥加热电源开关⑦控制电源开关⑧电机电源开关③停止按钮⑨温湿度控制器⑩总电源开关2.分部说明图2①手动操作孔：摇把插入电动机构蜗杆时（面板手动操作孔内），顺时针操作为手动合闸，逆时针操作为手动分闸。
图3②合闸按钮：电动合闸时的操作按钮；③停止按钮：电动分、合闸时，需要中途停止时，切断控制电源的操作按钮；④分闸按钮：电动分闸时的操作按钮。
图4⑤当地、远动转换开关：白色标记方向打在1档处为“就地”现场人员电动操作档位；白色标记方向打在0档处为“停”现场人员手动操作档位；白色标记方向打在2档位为“远控”电调远动操作档位。
图5⑥加热电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑦控制电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑧电机电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑨温湿度控制器：显示温度、湿度，若温湿度不在环境工作温湿度下，可自动/手动操作（-5℃至20℃）加热。
图6⑩总电源开关：向左为“ＯＮ”（打开），向右为“ＯＦＦ”（关闭）。
二、隔离开关操作步骤说明1.电动操作流程1.1检查总电源开关（⑩），开关状态应处于“ＯＮ”。
1.２检查加热电源开关（⑥）、控制电源开关（⑦）、电机电源开关（⑧），开关状态应处于“ＯＮ”。
1.３检查当地、远动转换开关（⑤），档位应打在1档“就地”。
1.４分、合闸操作1.４.1开关合闸：按下红色合闸按钮（②）。
1.４.２开关分闸：按下绿色合闸按钮（④）。
1.４.３分、合闸停止：在分、合闸过程中，需要中途停止时，按下黑色停止按钮（③）。
注意：电动操作完毕后，应将当地、远动转换开关（⑤），档位打在“2”“远控”电调远动操作档位。
（其它操作开关不能再进行操作，开关状态均应处于“ＯＮ”）2.手动操作流程电动分、合闸操作，开关拒动时，应进行手动分、合闸操作：2.1检查总电源开关（⑩），开关状态应处于“ＯFF”。
abb面板操作手册ABB面板操作手册一、安全注意事项1. 在操作ABB面板时，避免潮湿和高温环境。
2. 在操作ABB面板时，不要使用尖锐物体刮擦显示屏表面。
3. 在操作ABB面板时，不要将水或其他液体溅到机身或显示屏上，以免造成电器故障或危险。
4. 在操作ABB面板时，不要接触内部电气元件，以免造成触电或其他危险。
5. 在操作ABB面板时，不要使用过量的力量按压按键或旋钮，以免损坏面板。
二、面板概览ABB面板主要由以下几部分组成：1. 显示屏2. 操作键、旋钮和开关3. 端口和接口三、面板操作指南1. 开机和关机开机：按下面板上的开机键，等待显示屏出现欢迎画面即可使用。
关机：按下面板上的关机键，等待显示屏关闭即可。
2. 菜单操作按下面板上的菜单键，显示屏上将出现菜单列表。
通过操作键或旋钮，选择所需的菜单项并按下“确认”键进行设置或修改。
3. 编辑操作在面板上选择需要编辑的信息或值，通过操作键或旋钮进行修改。
修改完成后，请按下“保存”键，使修改的内容生效。
4. 备份和恢复为了避免意外数据丢失，建议您定期进行备份。
按下面板上的备份键并按照提示进行操作即可完成备份。
如需恢复备份数据，按下面板上的恢复键并按照提示进行操作即可。
5. 系统重置如遇到系统异常，请按下面板上的重置键进行系统重置。
重置后，请重新进行参数设置。
四、故障排除1. 电源无法开启请检查面板是否连接电源，是否插头插入牢固。
2. 显示屏没有正常显示请检查面板连接是否正常，尝试重新开机。
3. 操作键或旋钮失灵请检查是否因为灰尘或污垢影响触点接触。
如无法自行清理，请联系售后服务人员进行维修。
4. 系统出现异常请尝试按下面板上的重置键。
如无法解决，请联系售后服务人员进行维修。
ABB Unigear ZS1开关柜倒闸操作顺序及注意事项
由停电检修→送电:
关紧电缆室后门→关紧电缆室前门→分接地刀(地刀有闭锁电磁铁,注意打上直流空开)→将断路器摇到工作位置→合闸。
停电:
分闸→将断路器摇到试验位置。
停电检修:
分闸→将断路器摇到试验位置→合接地刀→打开电缆室前后门
断路器摇不进工作位置的几种原因:
1、断路器在合闸状态
2、航空插头没有插或直流电源没有送
3、接地刀没有分开
4、母联柜等还要注意其与隔离柜之间的电气闭锁。
5、故障。
如断路器室活门没有打开、底盘异常等。
摇断路器到工作位置前先要确认以上前四种情况。
断路器不能合闸的几种原因:
1、弹簧未储能
2、航空插没有插
3、手车没有摇到位
4、合闸闭锁电磁铁未动作,闭锁未解除
5、未送控制电源
6、断路器线圈或机械故障
接地刀不能进行分操作的几种原因:
1、前、后门没有关紧。
2、没有上直流电源
3、故障
必须注意:分接地刀前一定要确认开关柜的电缆室前后门已关紧;要关紧电
缆室的前后门必须先合上接地刀。
将地刀操作把手的手柄置于与地面垂直的
方向再拔出,以免操作孔变形。
每进行完一个操作(每分一次接地刀或合一次接地刀)之后,都将操作手柄拔出,将可以避免因疏忽未解除机械或电气闭锁进行野蛮操作而导致的一些损坏。
ABB Unigear ZS1开关柜倒闸操作顺序及注意事项
由停电检修→送电：
关紧电缆室后门→关紧电缆室前门→分接地刀（地刀有闭锁电磁铁，注意打上直流空开）→将断路器摇到工作位置→合闸。
停电：
分闸→将断路器摇到试验位置。
停电检修：
分闸→将断路器摇到试验位置→合接地刀→打开电缆室前后门
断路器摇不进工作位置的几种原因：
1、断路器在合闸状态
2、航空插头没有插或直流电源没有送
3、接地刀没有分开
4、母联柜等还要注意其与隔离柜之间的电气闭锁。
5、故障。
如断路器室活门没有打开、底盘异常等。
摇断路器到工作位置前先要确认以上前四种情况。
断路器不能合闸的几种原因：
1、弹簧未储能
2、航空插没有插
3、手车没有摇到位
4、合闸闭锁电磁铁未动作，闭锁未解除
5、未送控制电源
6、断路器线圈或机械故障
接地刀不能进行分操作的几种原因：
1、前、后门没有关紧。
2、没有上直流电源
3、故障
必须注意：分接地刀前一定要确认开关柜的电缆室前后门已关紧；要关紧电
缆室的前后门必须先合上接地刀。
将地刀操作把手的手柄置于与地面垂直的方向再拔出，以免操作孔变形。
每进行完一个操作（每分一次接地刀或合一次接地刀）之后，都将操作手柄拔出，将可以避免因疏忽未解除机械或电气闭锁进行野蛮操作而导致的一些损坏。
