液压系统动态性能仿真研究液压系统是一种非常重要的动力传输装置，其广泛应用于工业、航空、军事、汽车等领域。
为了使液压系统具有更好的工作效率和性能表现，需要进行动态性能仿真研究。
本篇文章将介绍液压系统动态性能仿真的基本原理及其在实际应用中的优点和实践操作。
第一章：液压系统动态性能仿真的基本原理液压系统是一种能量传递系统，能够将液体作为介质传递能量，并实现机械工作的过程。
液压系统的动态性能表现是指系统在工作过程中所表现出的动态特性，包括各种参数的变化规律、动态响应性能、运动稳定性以及控制特性等等。
液压系统动态性能仿真技术是应用计算机数值模拟、数学建模和仿真技术，对液压系统的工作过程进行模拟和再现，以便在实际应用中解决液压系统的动态性能问题。
其中，数值模拟就是指通过计算机软件对液压系统的建模和仿真，以便更精确地模拟液压系统的动态特性。
液压系统动态性能仿真的基本原理包括如下两个方面：1.数值模拟：利用计算机仿真软件，结合液压系统的实际情况，建立数学模型，并进行数值模拟计算，获得系统在不同工作条件下的动态特性。
2.动态特性分析：通过仿真计算获得系统在不同工作条件下的动态特性，在此基础上进行分析其动态特性，找出问题，并提出改善或优化方案。
第二章：液压系统动态性能仿真的优点液压系统动态性能仿真技术的应用，有以下几个优点：1.提高系统设计思路：通过系统仿真，可以得出不同工况下系统参数之间的关系，以及对系统性能的影响。
这些分析结果可以引导液压系统的设计方向，并帮助设计师更快速、准确地完成系统设计。
2.优化设计方案：通过仿真得到的系统性能数据，可以对系统进行优化设计，以实现更好的性能和效益。
在模拟分析的过程中，可以建立多种方案，通过对比不同方案的性能数据，确定最优的方案。
3.缩短研发周期：液压系统动态性能仿真技术可以帮助在设计和研发阶段确定更好的系统方案，避免在试验中浪费时间和资源，从而加速研发进度，缩短研发周期。
4.降低生产成本：通过仿真分析，可以较早地找出系统设计中的问题和缺陷，从而更快速地进行改进。
基于AMEsim的液压系统建模与仿真液压系统是工程中常见的一种动力传输系统，它通过液压传动来实现力的传递和执行机构的动作控制。
液压系统具有传动效率高、传动力矩大、动作平稳、反应灵敏等优点，因此在机械制造、航空航天、船舶、石油化工、建筑工程等领域得到了广泛应用。
为了更好地设计和优化液压系统，工程师们常常需要对液压系统进行建模与仿真分析。
AMEsim是一种基于物理的系统级建模和仿真软件，可以用来对复杂的液压系统进行建模与仿真。
它能够快速准确地模拟液压系统的动态特性，并通过仿真分析系统的运行状态、性能和参数变化对系统进行优化。
本文将介绍使用AMEsim对液压系统进行建模与仿真的步骤和方法。
一、液压系统建模1.系统结构设计在进行液压系统建模前，需要根据实际应用场景设计系统的结构和组成。
液压系统通常包括液压源、执行元件、控制元件和辅助元件等部分。
液压源一般由油箱、泵和电动机组成，用于产生液压能。
执行元件包括液压缸、液压马达等，用于产生力和运动。
控制元件包括阀门、液压控制阀等，用于控制液压系统的动作和方向。
辅助元件包括滤油器、冷却器等，用于保护和维护液压系统。
在建模时，需要将这些部分进行合理的组织和连接。
2.建立物理模型在AMEsim中，可以通过图形化界面来建立液压系统的物理模型。
首先需要选择合适的元件模型，并将其拖放到系统工作区中。
可以选择液压缸、液压马达、液压泵、油箱、阀门等元件模型。
然后通过连接线将这些元件连接在一起，形成完整的系统结构。
在建立连接时，需要考虑元件之间的流动方向和控制信号的传递。
3.设定参数和初始条件建立物理模型后，需要对各个元件的参数进行设定。
这些参数包括液压源的功率、泵的流量和压力、执行元件的有效面积和行程、控制阀的开启和关闭时间等。
还需要对系统的初始条件进行设定，如油箱中的油液初始压力和温度等。
完成系统的物理建模后，就可以进行仿真分析。
在AMEsim中，可以通过设置仿真时程和控制信号来对系统进行仿真。

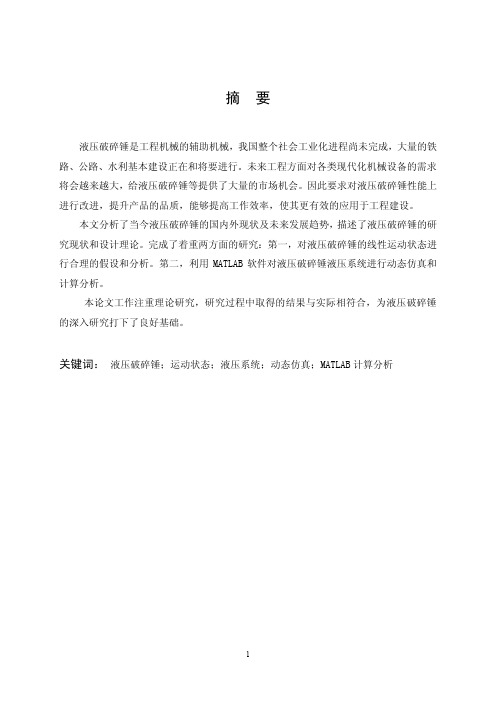

摘 要液压破碎锤是工程机械的辅助机械，我国整个社会工业化进程尚未完成，大量的铁 路、公路、水利基本建设正在和将要进行。
未来工程方面对各类现代化机械设备的需求 将会越来越大，给液压破碎锤等提供了大量的市场机会。
因此要求对液压破碎锤性能上 进行改进，提升产品的品质，能够提高工作效率，使其更有效的应用于工程建设。
本文分析了当今液压破碎锤的国内外现状及未来发展趋势，描述了液压破碎锤的研 究现状和设计理论。
完成了着重两方面的研究：第一，对液压破碎锤的线性运动状态进 行合理的假设和分析。
第二，利用 MATLAB 软件对液压破碎锤液压系统进行动态仿真和 计算分析。
本论文工作注重理论研究，研究过程中取得的结果与实际相符合，为液压破碎锤 的深入研究打下了良好基础。
关键词：液压破碎锤；运动状态；液压系统；动态仿真；MATLAB计算分析AbstractThe hydraulic breaking hammer is assisted of Construction Machinery,our country as a whole has not yet completed the process of industrialization and a large number of railway,highway,water conservancy will be carried out.Future projects of all types of modern machinery and equipment will be increasing on demanding for construction machinery,such as hydraulic hammer to be provided a large number of market opportunities.Therefore,a hydraulic hammer will be improved performance.The maker will enhance the quality of their products,improve work efficiency and more effective so that it applies to engineering construction.In this thesis,it analyses the hydraulic breaking hammer of the current status and future development of domestic and international trends,and describes the study of hydraulic breaking hammer of the current situation and design theory.The paper highlights two aspects of research： Firstly,hydraulic breaking hammer of the state of linear movement and analysis of reasonable assumptions.Secondly,the use of software MA TLAB to hydraulic breaking hammer of the hydraulic system modeling,simulation,calculation and analysis.In this paper,it focus on the theoretical research,and the course of the study results would coincide with the actual Hydraulic Breaker for the indepth has laid a good foundationKey Words： Hydraulic breaking hammer； Movement； Hydraulic system； Dynamic simulation； Calculation and analysis of MA TLAB目 录1.1 前言 (40)1.1.1 液压破碎锤的功能特点 (40)1.1.2 液压破碎锤的技术特点 (40)1.2 国内外液压破碎锤技术现状与差距...........................................................错误！未定义书签。
高速冲击试验台液压系统仿真分析戴琳①（太钢不锈钢股份有限公司炼铁厂 山西太原０３０００３）摘 要 设计了高速冲击试验台液压控制系统；建立了系统模型并仿真分析了冲击试验台闭环位置控制系统的稳定性和动态特性。
研究结果表明，高速冲击试验台液压系统采用液压泵和蓄能器组合动力源，具有高响应、大流量的特点，前馈补偿及加速度反馈的ＰＩＤ复合控制提高了系统的控制精度，液压控制系统冲击速度在２５０ｍｓ内达到４ １３７ｍ／ｓ，冲击加速度达到１２００ｇ，达到了试验台的控制要求。
可以模拟大推力液压泥炮快速堵铁口而产生的冲击或其它各种高速冲击，检验铁口区域耐材和设备的抗冲击能力，降低铁口设备的损坏风险。
关键词 高速冲击 液压系统 动态特性 仿真中图法分类号 ＴＧ３１５．９ ＴＰ３９１．９ 文献标识码 ＡＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２２ ０５ ０２０ＳｉｍｕｌａｔｉｏｎＡｎａｌｙｓｉｓｏｆＨｙｄｒａｕｌｉｃＳｙｓｔｅｍｏｆＨｉｇｈ ｓｐｅｅｄＩｍｐａｃｔＴｅｓｔ ｂｅｄＤａｉＬｉｎ（ＩｒｏｎｍａｋｉｎｇＰｌａｎｔ，ＴＩＳＣＯＳｔａｉｎｌｅｓｓＳｔｅｅｌＣｏ．，Ｌｔｄ．，Ｔａｉｙｕａｎ０３０００３）ＡＢＳＴＲＡＣＴ Ｔｈｅｈｙｄｒａｕｌｉｃｃｏｎｔｒｏｌｓｙｓｔｅｍｏｆｈｉｇｈ ｓｐｅｅｄｉｍｐａｃｔｔｅｓｔ ｂｅｄｉｓｄｅｓｉｇｎｅｄ．Ｔｈｅｓｙｓｔｅｍｍｏｄｅｌｉｓｅｓｔａｂｌｉｓｈｅｄａｎｄｔｈｅｓｔａｂｉｌｉｔｙａｎｄｄｙｎａｍｉｃｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅｃｌｏｓｅｄ ｌｏｏｐｐｏｓｉｔｉｏｎｃｏｎｔｒｏｌｓｙｓｔｅｍａｒｅｓｉｍｕｌａｔｅｄａｎｄａｎａｌｙｚｅｄｏｆｔｈｅｉｍｐａｃｔｔｅｓｔ ｂｅｄ．Ｔｈｅｈｙｄｒａｕｌｉｃｓｙｓｔｅｍｉｓｃｏｍｐｏｓｅｄｏｆａｃｏｍｂｉｎｅｄｐｏｗｅｒｓｏｕｒｃｅｏｆｈｙｄｒａｕｌｉｃｐｕｍｐａｎｄａｃｃｕｍｕｌａｔｏｒ．Ｔｈｅｒｅｓｅａｒｃｈｒｅｓｕｌｔｓｓｈｏｗｔｈａｔｔｈｅｓｙｓｔｅｍｈａｓｔｈｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｈｉｇｈｒｅｓｐｏｎｓｅａｎｄｌａｒｇｅｆｌｏｗ．ＴｈｅＰＩＤｃｏｍｐｏｕｎｄｃｏｎｔｒｏｌｏｆｆｅｅｄｆｏｒｗａｒｄｃｏｍｐｅｎｓａｔｉｏｎａｎｄａｃｃｅｌｅｒａｔｉｏｎｆｅｅｄｂａｃｋｉｍｐｒｏｖｅｓｔｈｅｃｏｎｔｒｏｌａｃｃｕｒａｃｙｏｆｔｈｅｓｙｓｔｅｍ．Ｔｈｅｉｍｐａｃｔｓｐｅｅｄｒｅａｃｈｅｓ４ １３７ｍ／ｓｗｉｔｈｉｎ２５０ｍｓ，ａｎｄｔｈｅｉｍｐａｃｔａｃｃｅｌｅｒａｔｉｏｎｒｅａｃｈｅｓ１２００ｇ．Ｔｈｅｓｅｍｅｅｔｓｔｈｅｃｏｎｔｒｏｌｒｅｑｕｉｒｅｍｅｎｔｓｏｆｔｈｅｔｅｓｔ ｂｅｄ．Ｔｈｅｔｅｓｔ ｂｅｄｃａｎｓｉｍｕｌａｔｅｖａｒｉｏｕｓｈｉｇｈ ｓｐｅｅｄｉｍｐａｃｔｓ，ｉｎｃｌｕｄｉｎｇｔｈｅｉｍｐａｃｔｃａｕｓｅｄｂｙｔｈｅｒａｐｉｄｂｌｏｃｋａｇｅｏｆｔｈｅｔａｐｈｏｌｅｏｆｔｈｅｈｉｇｈｔｈｒｕｓｔｈｙｄｒａｕｌｉｃｃｌａｙｇｕｎ．Ｉｔｃａｎｔｅｓｔｔｈｅｉｍｐａｃｔｒｅｓｉｓｔａｎｃｅｏｆｔｈｅｒｅｆｒａｃｔｏｒｙｍａｔｅｒｉａｌｓａｎｄｅｑｕｉｐｍｅｎｔｉｎｔｈｅｔａｐｈｏｌｅａｒｅａ，ａｎｄｒｅｄｕｃｅｔｈｅｄａｍａｇｅｒｉｓｋｏｆｔｈｅｉｒｏｎｔａｐｅｑｕｉｐｍｅｎｔ．ＫＥＹＷＯＲＤＳ Ｈｉｇｈｓｐｅｅｄｉｍｐａｃｔ Ｈｙｄｒａｕｌｉｃｓｙｓｔｅｍ Ｄｙｎａｍｉｃｃｈａｒａｃｔｅｒｉｓｔｉｃ Ｓｉｍｕｌａｔｉｏｎａｎａｌｙｓｉｓ１ 前言高速冲击试验台主要用于某些设备的抗冲击实验，如泥炮工作时存在的液压冲击［１］，还有船体、船舰用设备和其他抗冲击设备等［２］，设计的高速冲击试验台主要技术指标为：冲击速度在２５０ｍｓ内达到４ １３７ｍ／ｓ，并在２５０ｍｓ～３００ｍｓ内保持匀速，匀速阶段冲击速度允许误差为±０ ０２ｍ／ｓ；试验台在２５０ｍｓ～３００ｍｓ内完成撞击与制动；试验台冲击加速度达到１２００ｇ。
液压液动机械控制系统的建模和仿真研究液压液动机械控制系统是现代化工、冶金、采石、钢铁等工业领域中不可缺少的一部分。
它可以通过增加液压油的压力和流量，控制机器的电机、油泵、液压缸等部分的运转。
在机械加工等领域，液压液动机械控制系统也有广泛应用。
如何建立其仿真模型，控制其运转，是需要我们进一步研究的问题。
一、液压液动机械控制系统的机理液压液动机械控制系统最基本的构成元件有液压泵、油箱、压力阀、单向阀、液压缸、油液元件、速度控制器等。
其中，液压泵将油液从油箱中输送到压力阀嘴处，压力阀将流量调节为压力，单向阀则控制油液的单向流动，液压缸接受来自压力阀的高压油液，推动或拉动机器的部件。
二、液压液动机械控制系统的建模液压液动机械控制系统的建模分为静态和动态建模。
静态建模可以用物理、数学和仿真软件对系统的结构进行建模，得出系统从结构上的特征和性能演化规律。
阶跃响应实验是静态建模的一种实验方法，可以得到系统性能曲线，构建模型。
动态建模则是对系统控制环节的仿真，使系统在实际应用中的控制能够被判断。
三、液压液动机械控制系统仿真的研究方法液压液动机械控制系统的仿真研究方法主要有控制模型和物理模型两种。
控制模型是指根据控制器所使用的控制算法来构建，通过软件仿真得到系统在长时间运行中的稳定状态。
物理模型则是根据系统所使用的物理量来构建的，通过实验直观了解系统的微弱偏差，进而调整系统的参数。
四、液压液动机械控制系统仿真的应用与展望液压液动机械控制系统的仿真应用有广泛的前景，在制造业、机械加工、航空航天等领域中都有着广泛的应用。
随着科技不断发展，液压液动机械控制系统的仿真研究将越来越深入，液压液动机械控制系统在自动化控制方面的应用也将得到进一步的扩展。
结语总之，液压液动机械控制系统的建模和仿真研究，是一个需要不断深入探讨的问题。
掌握其核心机理，构建完善的仿真模型，是用液压液动机械控制系统在实际应用中控制运作的关键。
未来，随着科技的不断发展，液压液动机械控制系统在各个领域的应用也将不断扩展。
