论述水利工程生态护坡中格宾石笼网的运用一、格宾石笼网的概念和特点格宾石笼网是一种以六角网格式编织而成的石笼结构，由镀锌铁丝或PVC包覆铁丝制成，主要用于河道护坡、堤坝防渗、防冲刷及土石工程中的护坡、坡面处理等。
其主要特点为耐腐蚀、抗震抗变形性能好、护坡效果明显等。
1. 防止土壤侵蚀水利工程建设中常常需要在河道、山坡等地形进行护坡工程，以防止土壤侵蚀和坡面坍塌。
格宾石笼网作为护坡材料，可以有效地固定土壤和石块，防止其被水流冲刷并保持坡面的稳定性。
2. 提高生态效益格宾石笼网在水利工程生态护坡中的运用，可以保护河道水域的生态系统，维护河岸植被的生长和根系的稳固，同时还可以提供生物栖息地和栖息环境，从而提高生态效益和生态环境的保护。
3. 改善景观效果通过合理布设格宾石笼网，可以使水利工程护坡处呈现出美观的景观效果，在保护生态环境的也可以提升景观质量，增强了护坡工程的整体美观性和观赏性。
三、格宾石笼网在水利工程生态护坡中的优势1. 抗冲击性能好格宾石笼网由镀锌铁丝或PVC包覆铁丝制成，具有很高的抗冲击性能，可以有效地抵御水流和土石的冲击，保持河道、山坡等地形的稳定性。
2. 透水透气性能好格宾石笼网的结构设计使其具有良好的透水透气性能，不会影响土壤和植被的生长，同时也能够有效地排水，防止水土流失和坡面积水。
3. 耐腐蚀性能好由于格宾石笼网镀锌或PVC包覆的铁丝具有很好的耐腐蚀性能，因此可以长时间在水下或潮湿环境中使用，不会被腐蚀和损坏，保证了护坡工程的持久性和可靠性。
格宾石笼网在水利工程生态护坡中的应用已经被广泛采用，并取得了良好的效果。
比如在一些河道护坡工程中，通过合理布设格宾石笼网，可以保护河岸、防止水流侵蚀，同时还可以提供栖息环境，增加了河边的生态环境。
在一些山区水土保持工程中，格宾石笼网也得到了较为广泛的应用，通过植被与石笼结合，不仅提高了护坡效果，还能够改善山地生态环境。
格宾石笼网在水利工程生态护坡中的运用对于保护生态环境、提高护坡效果和景观质量具有重要意义。
格宾网笼护坡工程施工方案和方法1.施工布置1.1施工道路周边能够通行汽车。
在护坡坡脚齿槽外侧修建一条施工便道，作为材料运输、土方运输其他施工机械设备运行施工道路。
便道两侧连接附近上堤坡道，或在施工区域外修建上堤坡道。
1.2水电配置1.2.1施工用电施工供电从附近电网牵引低压输电线路，并在施工现场每100m位置等设置接线的封闭配电盘以供现场施工之用。
对部分离现有电网较远的工程，可采用自备柴油发电机供电。
1.2.2施工用水就近从居民住户家中引水。
3.3施工弃渣施工过程中清理出的废弃土石方由自卸汽车运送到指定弃渣场。
4施工材料4.1施工土料大堤两侧均有宽阔的滩区，可作填筑土料，储量丰富。
基础开挖的有用土料可作为基础回填土料使用。
4.2格宾石笼材料本工程为生态护岸工程，格宾及雷诺护垫由专业的生产厂家工厂化生产运送到工地后组装使用，填充块石由采石场采购运送至工地。
所以本工程不设生产区，场内交通沿河布铭，只考虑供施工人员交通的简易便道。
4.3施工所用其他材料工程所用其他材料，如水泥、钢材、油料等均可就近从沿线或贵阳市采购。
5施工程序及准备5.1施工程序清坡清基施A测量施工放，样坡脚房槽开挖一复合土工膜铺设嶼脚齿墙格宾石笼砌筑护坡砂砾石垫层格宾石笼护坡砌筑墙及护坡格宾石笼验收坡脚土方回填找平。
5.2堤防护坡结构断面示意图2*400g/,"?it45. 3施工准备 首先熟悉施工图纸，进行图纸会审，搞清结构物、基础平面布置，图纸相互间有无错误和冲突，核对平面尺寸和坡脚标高，确定开挖深度和坡度，掌握设计内容及各项技术要求。
熟悉工程规模、结构形式、特点、工程量和质量要求。
了解地质情况和地下水位情况，包括施工场地地形、地貌、地质水文、河流、气象资料。
对施工现场进行查勘，收集施工所需要的各种资料，地面上施工范围内的障碍物和堆积物，弃渣场位置。
做好施工前四通一平施工前准备工作。
施工道路、供水、供电、通讯情况，防洪排水系统等。
格宾网又名石笼网，格宾网在中国一般被称作生态绿格网，它在在世界范围内已经成为保护河床、治理滑坡、防治泥石流、防止落石兼顾环境保护的首选结构型式。
来看看它在在水利工程护岸施工中的应用。
(一)组装格宾网石笼箱格宾石笼网箱砌体应符合下列要求：①网箱组砌体平面位置必须符合设计图纸要求。
②网箱层与层间砌体应纵横交错、上下联结，严禁出现“通缝”。
③每层网箱组均应适当放置“丁”字箱体。
④间隔网与网身应成90°相交，经绑扎形成长方形网箱组或网箱。
⑤绑扎线必须是与网线同材质的钢丝。
⑥每一道绑扎必须是双股线并绞紧。
⑦构成网箱组或网箱的各种网片交接处绑扎道数应符合以下要求：a.间隔网与网身的四处交角各绑扎一道;b.间隔网与网身交接处每间隔10cm绑扎一道;c.间隔网与网身间的相邻框线，必须采用组合线联结。
即用绑扎线—孔绕—圈接—孔绕二圈呈螺旋状穿孔绞绕联结。
⑧网箱组间连接绑扎、应符合下列要求：a.相邻网箱组的上下四角各绑扎一道;b.相邻网箱组的上下框线或折线，必须每间隔10cm绑扎一道;c.相邻网箱组的网片结合面则每平方米绑扎2处，必须将下方网箱一并绑扎，以求连成一体;(二)格宾石笼网填充料施工①格宾石笼网箱内填充料的规格质量，必须符合设计要求②必须同时均匀地向同层的各箱格内投料，由于单格网箱不能一次性投满，所以必须采用大量人工辅助填料，造成人工费用增加，预计每立方米人工要达到3个工日。
③填料施工中，应控制每层投料厚度在30cm以下，一般一米高网箱分四层投料为宜。
④顶面填充石料宜适当高出网箱，且必须密实、空隙处宜以小碎石填塞。
⑤裸露的填充石料，表面应以人工或机械砌垒整平，石料间应相互搭接。
(三)材料质量控制①格宾石笼网的规格质量应重点检查下列内容：格宾石笼网的材料的化学性能，力学指标符合设要求; 网孔孔径是否符合要求;外涂树脂薄膜质量符合要求。
②填充料的质量及规格应重点检查下列内容：填充料的质量;填充料的粒径。

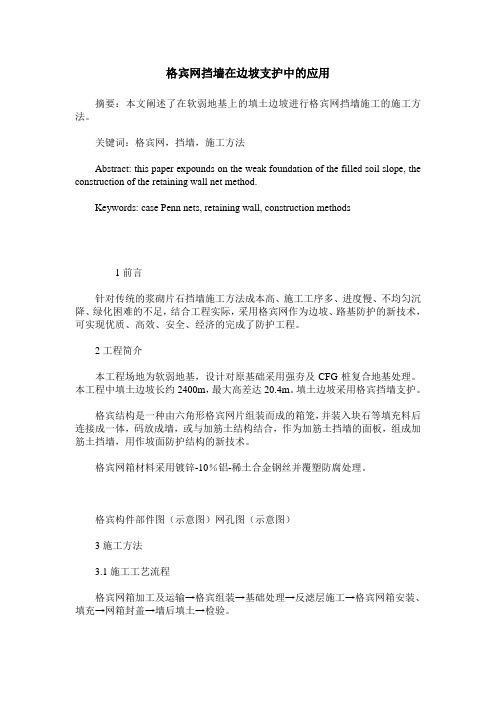

格宾网挡墙在边坡支护中的应用摘要：本文阐述了在软弱地基上的填土边坡进行格宾网挡墙施工的施工方法。
关键词：格宾网，挡墙，施工方法Abstract: this paper expounds on the weak foundation of the filled soil slope, the construction of the retaining wall net method.Keywords: case Penn nets, retaining wall, construction methods1前言针对传统的浆砌片石挡墙施工方法成本高、施工工序多、进度慢、不均匀沉降、绿化困难的不足，结合工程实际，采用格宾网作为边坡、路基防护的新技术，可实现优质、高效、安全、经济的完成了防护工程。
2工程简介本工程场地为软弱地基，设计对原基础采用强夯及CFG桩复合地基处理。
本工程中填土边坡长约2400m，最大高差达20.4m。
填土边坡采用格宾挡墙支护。
格宾结构是一种由六角形格宾网片组装而成的箱笼，并装入块石等填充料后连接成一体，码放成墙，或与加筋土结构结合，作为加筋土挡墙的面板，组成加筋土挡墙，用作坡面防护结构的新技术。
格宾网箱材料采用镀锌-10％铝-稀土合金钢丝并覆塑防腐处理。
格宾构件部件图（示意图）网孔图（示意图）3施工方法3.1施工工艺流程格宾网箱加工及运输→格宾组装→基础处理→反滤层施工→格宾网箱安装、填充→网箱封盖→墙后填土→检验。
3.2施工方法3.2.1格宾网箱加工及运输（1）格宾网箱加工由具有资质的专业厂家严格按照要求进行加工。
（2）出厂的格宾网箱应附以下资料：出厂质量证书；网面抗拉强度检测报告；480小时腐蚀性盐雾试验报告。
（3）格宾网箱折叠并成捆束状态，绞合钢丝成卷，以方便运输。
（4）材料进场后，委托有资质的检验机构进行现场抽检。
3.2.2格宾组装（1）场地准备。
在施工场地内平整一块场地，并进行硬化处理（2）格宾展开。
论文格宾网垫护坡技术的运用论文格宾网垫护坡技术的运用本地传统的河道治理方式采用浆砌石、干砌石护坡。
导致河道自然净化水质的功能丧失，人为破坏自然景观，造成水土不能交换，大规模的裁弯改直导致区域内的水无法留住，遇上气候干旱无法保证农田灌溉。
随着生态水利的发展,自然和谐观念的加强,常规堤防防护结构难以满足要求。
本次龙潭河治理工程改变传统治理方式，采用生态治理技术即：格宾网垫护坡技术。
1 工程概况龙潭河属珠江流域西江水系，是南盘江上段左岸一级支流，发源于曲靖市麒麟区白水镇的响水洞，水流自北向南流经班庄、中村、下村，在三家村进入伏流，于胡家坟复出地表，进入胡家坟水库，出库后流经红石岩、大湾子、海草坝、茨营、贾家坝、姜家营、何家村、溜子湾、越州镇、在朱衣山汇入干流南盘江。
龙潭河全长 43.1km，集水面积546km。
龙潭河现状防洪标准仅为2～5 年一遇，防洪标准较低，难以承担防洪重任。
本次治理范围为龙潭河桩号 0+000(太平桥)开始至桩号 6+600(芒山桥上游 683m)段及格浪河支流 G0+000 至 G0+500 段，治理河段总长7.1k(m其中龙潭河6.6km，格浪河0.5km),治理河堤总长度13.96km(其中龙潭河 12.962km，格浪河 1.0km)。
2 现有工程状况及存在的主要问题龙潭河现状河道防御洪水的能力不高，现状堤顶高程低于 10 年一遇的`水面线0.11-1.63m，所以龙潭河防御洪水与设计的防洪标准有一定的差距。
一旦发生 10 年一遇洪水，部分堤段将发生漫溢。
3 工程建设的必要性3.1 龙潭河治理对南盘江流域的防洪具有重要作用龙潭河为南盘江一级支流，而南盘江流域的暴雨，主要受印度洋孟加拉湾海洋气候的影响，当西南与东南暖气流盛行时，并在冷锋、低槽、切变等天气系统的综合作用下，造成暴雨或连续性大暴雨天气，致使南盘江水位急剧上涨而导致灾害性的洪水。
3.2 工程建设是枯季灌溉的需要龙潭河河道治理工程穿过茨营乡集镇，提供集镇居住用户的生产、生活用水，近年来引进多家公司新建成5000 余亩大棚供港蔬菜基地，实现了生产标准化、经营规模化、发展高效化，建成了全市规模最大、设施最全、效益最好的万亩供港蔬菜基地，真正打造了龙潭河经济园。
格宾网护坡施工方案5.4格宾网护坡本工程为堤防护砌工程，按设计要求护坡脚槽及坡面护坡均采用格宾石笼进行防护。
格宾石笼防护网是一种将蜂巢形格宾网片组装成箱笼,并装入块石等填充料后,用作护底护坡的新技术。
由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力.当地基情况发生变化时,如发生不均匀沉降、地震等，箱内填充料受箱笼的约束不会跑到箱笼外，而会自行调整形成新的平衡;又因箱笼系柔性结构，因此，防护工程表面可能会发生小的变异，但不会发生裂缝、网箱被拉断从而造成防护体被破坏的现象。
5。
4。
1施工准备（1）一般规定①施工前，应对设计文件进行深入研究,根据本施工方案搞好技术交底。
②根据水文气象资料和工地实际情况，合理安排施工计划，包括进度，材料进场及质量控制等计划.③做好各项技术准备工作，并做好“路通场地平整”工作，临建工程等准备工作。
（2）施工质量及测量①各分项目部须根据设计文件、对有关数据、资料及施工图中的几何尺寸进行复查.②指定专人负责测量工作，为现场施工及时准确的放线,提供所需的测量资料。
③格宾网施工基面施工测量的精度指标应符合以下要求：a。
平面位置允许误差±30mm ~±40mmb.高程允许误差±30mmc。
格宾石笼网平整度的相对高度差允许范围±30mm④施工中对设置的施工高程控制点，必须严加保护，并定期检测、校正。
⑤机械、设备及材料准备：施工机械、施工工具、设备及材料型号、规格、技术性能应根据工程施工进度和工期合理安排与调配。
⑥根据工程施工进度应及时组织材料进场，并应事先对原材料和半成品的质量进行检验.⑦进场原材料和半成品必须经检验合格后，方可使用。
（3）施工材料①格宾网箱材料:格宾网箱的材料为异形截面的热镀锌低碳钢丝，外涂树脂保护膜。
钢丝材质必须符合GB\T700—1988标准规定，热镀锌必须符合GB\T15393-1994中的3。
格宾和雷诺护垫在水利工程中的施工应用摘要：本文重点介绍了格宾和雷诺护垫用途、施工方法和质量控制措施，有助于推广格宾和雷诺护垫在水利工程的使用。
关键词：水利；格宾和雷诺护垫；施工一、格宾和雷诺护垫用途简介：格宾是由特殊防腐处理（如镀高尔凡）的低碳钢丝经机器编织而成形成双绞合六边形钢丝网，根据工程要求编成符合要求的网箱结构，格宾网箱的厚度远小于长度和宽度的垫形工程构件则称为雷诺护垫。
格宾主要用于边坡和基坑的支护，雷诺护垫主要用于水利堤防、岸坡、海漫等的防冲刷结构，两者均具有柔性、对地基适应性的优点；雷诺护垫其生产工艺和制作过程与格宾网箱一样，由于雷诺护垫的高度较低，相同体积用材料较多，加工也比较费时，所以一般雷诺护垫的价格要略高于同等质量普通格宾网箱的价格。
二、格宾和雷诺护垫施工方法格宾和雷诺护垫的施工方法基本一样，都比较简单，主要有如下几点：（一）格宾网和雷诺护垫施工流程施工组织准备→测量放线→基础开挖→基础处理（根据需要）→人工清平基底→组装格宾网和雷诺护垫→安装格宾网和雷诺护垫→石料填装（应先做石料准备）→闭合盖子→回填（二）格宾和雷诺护垫施工要点施工现场准备清基整平当坡脚和坡面整平夯实后，要达到相关稳定和导滤层平整等要求，才能铺设格宾或雷诺护垫。
（1）地基处理土壤和地质达到稳定要求后，铺设基础，地质差的位置要进行特殊处理，如换填等。
（2）导滤层铺设导滤层主要采用土工无纺布或砂石铺设，要求保证平整。
（3）基脚设置临水基脚最大冲刷线1m以下需做基础。
（4）验收铺设基础经工地工程师带线放样核准验收后，才可以铺设导滤层和格宾或雷诺护垫材料1.格宾和雷诺护垫材料检查应检查厂家出厂合格证，对材料镀层外观检查，检查网格尺寸偏差，应满足设计要求。
2.组装格宾网箱和雷诺护垫（1）间隔网应与网身相交成90度，将其绑扎形成长方形网箱组或网箱形式。
（2）须采用与网线同材质的绑扎线，一般用厂家同批配送的材料，应采用双股线绞紧绑扎。
格宾网护坡施工方案1. 引言格宾网（Gabion Wire），又称“环保石笼网”，是由金属线编织而成的网状结构，常用于护坡工程中。
格宾网护坡施工方案旨在保护土地、防止坡面侵蚀和土方滑坡，并提供良好的景观效果。
本文将介绍格宾网护坡施工的步骤和工艺，以及施工过程中需要注意的事项。
2. 施工步骤格宾网护坡施工主要包括以下步骤：2.1 坡面准备在进行格宾网护坡施工之前，需要对坡面进行准备工作。
首先，清除坡面上的杂草、泥土和其他杂物。
然后，对坡面进行清洁和平整，确保没有明显的凹凸和裂缝。
如果坡面存在严重的裂隙或土体松动情况，需要进行修复或加固。
2.2 安装格宾网格宾网的安装是格宾网护坡施工的核心步骤。
首先，根据设计要求，测量坡面的长度和高度，确定格宾网的长度和高度。
然后，根据测量结果，将格宾网展开在坡面上，并用U型卡箍将网片的边缘固定在地面上。
在固定时，需要确保格宾网的张力均匀，并且与地面保持一定的角度，以提供足够的支撑力。
2.3 填充填料安装格宾网后，需要填充填料来增加护坡的稳定性和可持续性。
常见的填料材料包括碎石、碎砖和混凝土块等。
填充填料时，需要注意控制填料的厚度和均匀性，以确保填料能够充分填满格宾网结构的空隙，并提供足够的支撑力。
2.4 固结填料填充填料后，需要对填料进行固结，以提高护坡的稳定性和耐久性。
常见的固结方法包括压实填料、湿润填料和加固码头等。
具体的固结方法可以根据实际情况和设计要求来确定。
2.5 后期维护完成护坡施工后，还需要进行定期的后期维护工作，以确保护坡的稳定性和功能。
后期维护工作包括检查格宾网的破损情况、填料的流失情况，并及时修复和补充。
同时，还需要定期清理坡面上的积水和杂草，保持护坡区域的整洁和美观。
3. 施工注意事项在进行格宾网护坡施工时，需要注意以下事项：•格宾网的选择应符合工程设计要求，并具有足够的强度和耐久性。
•施工时需要遵循相关的施工规范和操作规程，保证施工质量和安全。
格宾垫、雷诺护垫施工指南与质量检验目录一、总则.................................................................................................................................... 错误!未定义书签。
1.1 编织目的.................................................................................................................... 错误!未定义书签。
1.2 编织依据.................................................................................................................... 错误!未定义书签。
二雷诺护垫.............................................................................................................................. 错误!未定义书签。
2.1 施工准备.................................................................................................................... 错误!未定义书签。
2.1.1 一般规定........................................................................................................ 错误!未定义书签。
格宾网的认识和护坡施工要点最近，河道护坡中，许多设计人员选用了雷诺护垫及格宾挡墙，此词语一般工程人员生疏，有时不明白表达什么，又如何掌握施工要点？网上文章甚多，但多不切题，内容分散，为读者方便，重新编文，奉献给大家。
所谓格宾网等通俗的讲就是便于组装的石笼网，是优质低碳钢丝表面经过处理，有热镀锌、有镀高尔凡、有包塑，用经处理的钢丝经编织，有不同的网格形状，因而派生出许多名字：如格宾网、高尔凡格宾网、高尔凡石笼网、高尔凡雷诺护垫、高尔凡格宾石笼、生态石笼网箱、绿格网、格宾挡墙等一系列石笼网产品。
也有用不锈钢丝编织的产品。
钢丝的表面热镀锌和包塑可以理解，但对高尔凡是啥就不知道了，其实高尔凡就是表面镀层的一种材料，据相关资料介绍，高尔凡的含义是GALvanizationFANtastique-“一种超乎寻常的镀锌”，专利隶属于国际铅锌组织。
是由95%锌-5%铝-微量混合稀土元素组成的共晶结晶。
高尔凡镀层具有较高的抗腐蚀性能，其产品的抗腐蚀性能约为普通镀锌丝的2-3倍。
而且高尔凡镀层的延展性和可变形性极强甚至超过内部的铁丝，因此在任何强力变形下的缠绕弯曲试验都不必担心镀层的龟裂与脱落。
另外，高尔凡镀层还提供了极佳的均匀相表面，更加有利于石笼网的表面进行其他涂层处理。
所以镀高尔凡石笼网能够抵御各种自然环境及恶劣气氛的影响。
对于包塑丝的格宾网，选用有优质低碳钢丝、高锌丝、高尔凡丝等，在钢丝的表面包一层PVC / PE保护层，再编织成各种规格的六角网。
这层PVC / PE保护层将会大大增加在高污染环境中的使用寿命，并且通过不同颜色的选择，使其能和周围环境融合。
石笼，从古用到今，用一个新名字就不认识了。
有资料介绍，格宾石笼防护网是一种将蜂巢形格宾网片组装成箱笼，并装入块石等填充料后，用作护底护坡的新技术。
由于构成蜂巢格网防护体的钢丝具有一定的抗拉强度，不易被拉断，填充料之间又充满了空隙，具有一定的适应变形的能力。
格宾网护垫护坡的应用与质量控制张昌银(湖南澧县澧阳大垸水利管理委员会,湖南澧县415500)摘要:通过格宾网护垫护坡在广州经济技术开发区河道整治中的应用,探讨宾网护垫在河道整治工程中的施工方法和质量控制要点。
关键词:格宾网护垫;施工方法;质量控制中图分类号:TV554 文献标识码:B 文章编号:1004 5716(2009)06 0184 03 格宾网护垫是将抗耐磨高强度的低碳高镀锌钢丝或铝锌合金钢丝(或同质包塑钢丝)由机械编织成三捻向蜂巢式网目的网片,根据工程设计要求组成不同规格尺寸的网箱,在工程现场向箱笼内填充一定规格的,满足一定要求的石料而形成的一种柔性的防护结构,由于其独特的性能在20世纪国外已经应用于各种防护工程的建筑中。
东区南岗河(广深高速公路至开创大道段)整治工程地处广州经济技术开发区东区广州科学城,在工程建设过程中利用当地丰富的石料资源,并考虑到南岗河整治工程任务繁重,时间紧迫,工程设计采用格宾网护垫护坡施工,大大的提高了工作效率,节省工期,既取得了良好的质量保证,又有效地美化了科学城自然环境。
1 工程简述东区南岗河(广深高速公路至开创大道段)整治工程格宾网护垫护坡施工试验段桩号为2+005~2+450段左右岸及3+200~3+540段左右岸。
设计格宾网护垫护坡坡比为1 2,反铲挖掘机配合人工修坡至设计坡度线后,自下至上依次铺设450g/m 2土工布、400厚格宾网护垫、覆种植土200厚、铺设三维土工网、再覆种植土100厚,具体见图1。
南岗河两岸沿线多为人工堆填堤,地形较平坦,其中河堤标高在+9.0m ~+17.0m (珠基高程,下同)之间,沿线河岸地貌特征为河汊间平原,属珠江三角洲冲积平原地貌。
地层为:上覆土层为第四系全新统至晚更新统河流相冲积层,主要为淤泥类土、砂类土和粘性土;下伏燕山期花岗岩化残积土、全风化岩、强风化岩。
本施工段水域地下水类型主要为上层滞水,主要含水层为粉细砂、粗砾砂层,由地表水或大气降水补给。
区域地下水类型为上层滞水,主要由河水和大气降水补给,水量比较丰富。
地下水位标高在6~16m 之间,受河水补给及潮汐影响。
图1 格宾网护垫护坡示意图2 格宾网护垫护坡施工方法(1)施工顺序。
反铲挖掘机按设计坡度线进行土方开挖,人工配合修坡至设计坡度线,自坡脚开始施工,沿水流方向铺设土工布,再沿水流方向制作格宾网护垫,制作成箱笼状后向箱笼内填充块径约24~36cm 的块石,封盖并绑扎牢固。
坡脚格宾网护垫施工完成后依次向坡顶逐层沿水流方向施工,所有格宾网护垫完成后,一次摊铺或根据现场具体条件分次摊铺种植土及三维土工网,最后进行绿化施工。
(2)格宾网护垫制作。
为了运输的方便,从厂家采购的格宾网片为长40m 、宽2.8m 的成卷网材及配套的作为中间隔片的1.0m !0.4m 的网片,到现场后需人工加工成格宾箱笼,制作方法如图2。
将成卷运输至现场的长!宽为40m !2.8m 的网片在已完成修坡的坡面上沿水流方向展开,按图2所示间距及位置绑扎中间隔片,后按图2所示的虚线将格宾网片折叠,保持折叠线相邻两个平面成90角。
除顶盖外其它面与中间隔片先进行绑扎,绑扎采用线径2.0mm 的同材质线材,间距200~250m m,每个折叠面的90∀转角处用木锤敲击使转角处成直角并平整。
184 西部探矿工程 2009年第6期图2 格宾网护垫制作方法示意图(3)填充块石。
采用人工逐个填充,均匀投料,以保证格宾形状完整,并不致破坏格宾网线的外包塑料,填充到密致坚实表面平整为准,块石间空隙可用碎石填塞,石块大口面尽量向上放在面层。
(4)封盖。
填石完毕并铺砌平整后,将图2所示的箱盖周边与箱框每200~250mm 间距一次绑扎绞紧。
(5)护垫与护垫间的连接。
每相邻护垫间接触面用同材质的网线每200~250mm 间距一次绑扎绞紧。
3 施工质量控制要点3.1 原材料质量控制3.1.1 原材料质量要求格宾网片的钢丝由热镀锌的软钢做成,在低碳高镀锌或铝锌合金钢丝表面包裹一层经特殊优化的高抗腐蚀树脂,具有防锈、防静电、抗老化、耐腐蚀、高抗压、高抗碱等特点,能有效抵抗高度污染环境的侵蚀。
格宾网线的外包塑的拉伸强度、断裂伸长率、密度等技术指标满足GB/T228-2022要求。
格宾网线、框线、扎线的金属线线径、抗拉强度、锌层厚度、延伸率及碳、锰、磷、硫含量等技术指标满足GB/T15939-94要求。
格宾网线、框线、扎线的抗拉强度、延伸率、摩擦系数等技术指标满足GB/T228-87及GB/T2973-91要求。
3.1.2 格宾网片线径质量要求编织格宾网片采用的金属线径根据网片六边形网孔的大小而不同,每片格宾网片外框边缘的线径使用比编织六边形网孔的线径粗一号的线。
3.1.3 格宾网护垫单元规格质量要求根据设计要求的格宾网护垫单元规格可以要求生产厂家定做网片的规格。
东区南岗河整治工程采用的格宾网护垫单元规格为2.0m !1.0m !0.4m,从厂家采购长40m 、宽2.8m 及长1m 、宽0.4m 两种规格的网片。
长40m 、宽2.8m 的网片卷成卷后运至现场,长1m 、宽0.4m 的网片作为格宾网护垫的隔档。
3.2 原材料检测(1)根据原材料质量控制要求,在格宾材料出厂时要求具有出厂检测质量合格证、各项检测指标均须合乎设计要求。
(2)进场原材料要经过监理机构见证取样送检,检测单位为经国家有关部门认定的具有相应资质的检测单位,检测结果证明达到设计要求方可应用于工程相应部位。
3.3 施工过程质量控制因目前尚无格宾网护垫护坡施工验收规范,对格宾网护垫质量控制主要以格宾网材生产厂家说明书、技术资料及其它项目如国外工程应用实例,国内苏州太湖护岸工程、长江湖北黄石段护岸工程、汉中汉江防洪工程、新疆塔河治理工程等项目施工中取得的成功经验作为依据。
对格宾网护垫质量控制见表1、2。
表1 格宾网护垫检查项目石料铺填石料要求分格网铺筑质地坚硬无风化,块径不小于网目大小空隙用小块石填塞,均匀无架空,饱满密实基本横平竖直;宽度、长度误差小于3%表2 格宾网护垫检测项目铺填厚度坡面平整度扎线间距允许偏差为设计厚度的#10%2m 靠尺检测凹凸不超过8cm不超过25cm4 工程应用效果(1)施工工艺简便易行,不用水、水泥及模板,无需电力供应,工人技术素质要求较低;(2)抗冲刷能力强,能承受最大的水流速度可达6m/s;(3)有很强的防腐蚀的能力;(4)柔性结构,整体性好,可以承受较大范围的变形;(5)节约运输费用,格宾网材可将其卷成卷后运输,在工地上装配;(6)保护生态环境,石块之间的缝隙人为或自然被1852009年第6期 西部探矿工程水泥混凝土耐久性的探讨高洪坤,支世华(山东泰山路桥工程公司,山东泰安271000)摘 要:我们应走出发展的误区,不要片面追求混凝土的早强,而应遵循混凝土强度增长规律,不能拔苗助长。
关键词:混凝土;早强裂缝;添加剂中图分类号:TU528 文献标识码:B 文章编号:1004 5716(2009)06 0186 02混凝土的设计寿命一般为50年,而实际混凝土路面的使用寿命却远达不到该年限。
随着大量混凝土路面问世,而混凝土路面的破除修复工作又极为困难,因此混凝土的耐久性问题越来越引起人们的重视。
在这个问题上人们普遍存在一个误区,认为混凝土的强度越高其耐久性越好,忽略了混凝土的强度(特别是早期强度)增长速度的规律性和变形塑性问题。
为了能更明确解释上述问题,现举例说明。
案例1:1987年从国外材料顾问委员会提交报告上谈到:美国25.3万块混凝土面板使用不到20年就破坏10万块(有的浇筑一个月就出现问题,出现1~3mm的贯穿裂缝)。
北京三环的西直门立交桥于20世纪80年代修建20世纪90年代拆除,桥面底板出现大量裂缝,碱骨料反应严重,白色反应物溢出。
案例2:20世纪80年代末,我国修建大量的混凝土路面,如:郑州107国道8~10月份施工的路面十一份就进行了大面积的处理。
案例3:20世纪50年代修建的混凝土路面如秦皇岛、西峡县城内混凝土路面是日本侵华时修建的直到20世纪90年代还在使用。
上述案例究竟说明了什么问题,现代的科技产物难道还不如旧时代的好,这需要从现代高强水泥和早期高强度混凝土的问世说起。
1 早期高强度混凝土20世纪90年代水泥产品质量的提高主要表现在硅酸钙的含量越来越高,粉磨细度越来越细,20世纪30年代前Ca3SiO4的含量低于30%,允许22%的颗粒大于75um;20世纪50年代Ca3SiO4的含量低于75%,不再对75um的颗粒提出要求。
由于水泥粉磨细度越来越细,其比表面积越来越大,收缩率越来越大,变形可塑性越来越小。
20世纪50年代配制的30号混凝土用水泥350kg,水灰比0.45,而到80年代只需250kg,水灰比0.6。
现代早强剂、减水剂、促凝剂、复合型添加剂等高科技产物的运用,使混凝土的早期强度增长速度越来越快,7d强度可提高30%~50%,使用硫酸钠2d可达到75%~112%。
20世纪50年代混凝土的强度增长在潮湿环境里可延至11~20年,但早强混凝土后期强度土填充,绿化选择根系发达,既抗旱又抗涝,洪水淹没3 ~7d仍可以存活的品种,景观水位以下的边洲上种植水草,植物的根系通过石块之间的土深深扎入边坡,形成一个柔性整体护面,满足水土保持和绿化环境的需要。
本工程完工后,在2006年的汛期期间,绿化基本保持良好,未有大范围的绿化被冲刷的现象。
5 结束语格宾网护垫护坡目前处于推广试用阶段,虽存在以上所述的诸多优点,但材料成本较高,随着材料成本逐渐降低,格宾网护垫防护能在河道整治中得到越来越广泛的应用,本文通过成功实践,为其他工程格宾网护垫护坡施工及质量控制提供了参考。
参考文献:[1] GB/T15939-94,GB/T228-2022,GB/T228-87,GB/T2973-91[S].[2] GB50286-98堤防工程设计规范[S].[3] CJJ50-92城市防洪工程设计规范[S].[4] 广州市市区防洪(涝)总体规划[R].广州市水利局,1995.[5] 杨红波.合金钢丝网石笼在长江堤防护岸工程中的应用[J].浙江水利科技,2003(1):47 48.186西部探矿工程 2009年第6期。
