冷却塔计算公式与单位冷却塔是一种用于回收工业废热的设备，它通过将水与空气进行热量交换的方式来冷却热水。
冷却塔的性能通常使用一些计算公式和单位来评估，以下是一些与冷却塔相关的常见计算公式和单位。
1.计算湿球温度：湿球温度通常用于检测空气中的湿度，可通过以下公式计算：Tw = Tdb - (Tdb - Tdp) × RH/100其中，Tw表示湿球温度，Tdb表示干球温度，Tdp表示露点温度，RH 表示相对湿度。
2.计算露点温度：露点温度是一个表示空气中饱和水蒸汽开始凝结的温度值，可通过以下公式计算：Tdp = (243.12 × (17.62 × Tdb + 243.12) / (17.62 - Tdb)) / (log(RH/100) + ((17.62 × Tdb) / (243.12 + Tdb - (17.62 × Tdb))))其中，Tdb表示干球温度，Tdp表示露点温度，RH表示相对湿度。
3.计算湿度比：湿度比是空气中单位质量的水蒸汽含量，可以通过以下公式计算：W=(0.622×e)/(P-e)其中，W表示湿度比，e表示饱和水蒸汽压力，P表示空气压力。
4.计算冷却效能：冷却效能是衡量冷却塔性能的重要指标之一，可通过以下公式计算：E = (Tin - Tout) / (Tin - Twb)其中，E表示冷却效能，Tin表示进水温度，Tout表示出水温度，Twb表示湿球温度。
5.计算冷却水量：冷却水量是指单位时间内通过冷却塔的水量，可以通过以下公式计算：Q = m × Cp × (Tin - Tout)其中，Q表示冷却水量，m表示水的质量流率，Cp表示水的比热容，Tin表示进水温度，Tout表示出水温度。
6.计算空气流量：空气流量是指单位时间内通过冷却塔的空气量，可以通过以下公式计算：Qa=ρa×Va其中，Qa表示空气流量，ρa表示空气密度，Va表示空气流速。

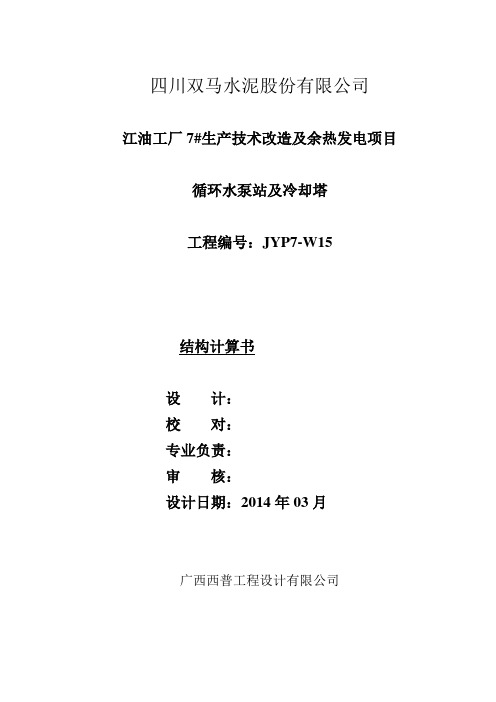

四川双马水泥股份有限公司江油工厂7#生产技术改造及余热发电项目循环水泵站及冷却塔工程编号：JYP7-W15结构计算书设计：校对：专业负责：审核：设计日期：2014年03月广西西普工程设计有限公司目录一、主要设计依据 (3)二、工程概况 (3)三、荷载取值 (3)四、结构计算 (3)(一）总信息 (3)(二）周期、振型 (12)(三）位移验算 (37)五、各层恒载简图 (42)（一）第一层恒载简图 (42)（二）第二层恒载简图 (43)（三）第三、四层恒载简图 (44)（四）第五层恒载简图 (45)六、各层活载简图 (46)（一）第一层活载简图 (46)（二）第二层活载简图 (47)（三）第三、四层活载简图 (48)（四）第五层活载简图 (49)七、各层平面简图 (50)（一）第一层平面简图 (50)（二）第二层平面简图 (51)（三）第三、四层平面简图 (52)（四）第五层平面简图 (53)八、各层配筋、绕度简图 (54)（一）第一层配筋简图 (54)（二）第二层配筋简图 (58)（三）第三层配筋简图 (62)（四）第四层配筋简图 (64)（五）第五层配筋简图 (66)九、水平力作用下结构各层平均侧移简图 (68)十、基础计算 (71)一、主要设计依据1. 《建筑结构可靠度设计统一标准》（GB50068-2001）2. 《建筑结构荷载规范》（GB50009-2012）3. 《建筑抗震设计规范》（GB50011-2010）4. 《混凝土结构设计规范》（GB50010-2010）5. 《建筑地基基础设计规范》（GB50007-2011）二、工程概况本工程为7#生产线技术改造及余热发电内容，由两部分组成：循环水泵站和冷却塔。
基础埋深4.7m，高度12.3m，循环水泵站为单层混凝土框架结构，内有一深1.4m操作坑；冷却塔为五层框架剪力墙结构，正立面设置一钢爬梯通至顶层，顶层四周设置钢围栏。
1、地质条件：根据勘察报告，地下水稳定水位为3.00~3.30m，年变化幅度1.50~2.50m；场地稳定性好，适宜建筑；场地地下水对混凝土结构具为腐蚀性，对钢筋混凝土结构中钢筋具有为腐蚀性。

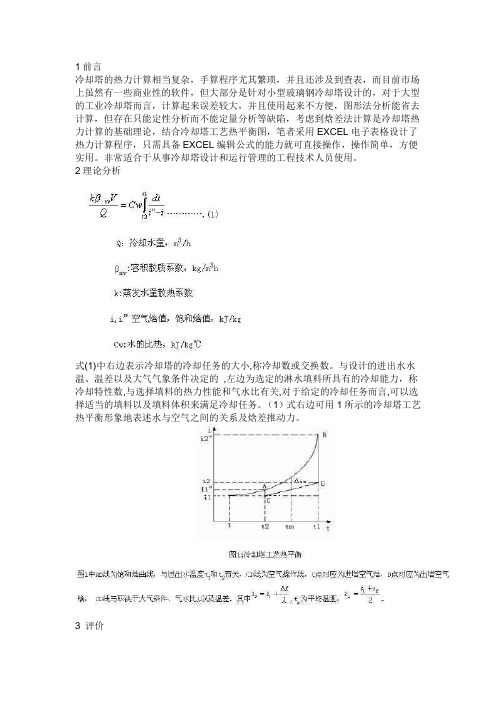

1前言冷却塔的热力计算相当复杂，手算程序尤其繁琐，并且还涉及到查表，而目前市场上虽然有一些商业性的软件，但大部分是针对小型玻璃钢冷却塔设计的，对于大型的工业冷却塔而言，计算起来误差较大，并且使用起来不方便，图形法分析能省去计算，但存在只能定性分析而不能定量分析等缺陷，考虑到焓差法计算是冷却塔热力计算的基础理论，结合冷却塔工艺热平衡图，笔者采用EXCEL电子表格设计了热力计算程序，只需具备EXCEL编辑公式的能力就可直接操作，操作简单，方便实用。
非常适合于从事冷却塔设计和运行管理的工程技术人员使用。
2理论分析式(1)中右边表示冷却塔的冷却任务的大小,称冷却数或交换数。
与设计的进出水水温、温差以及大气气象条件决定的,左边为选定的淋水填料所具有的冷却能力，称冷却特性数,与选择填料的热力性能和气水比有关,对于给定的冷却任务而言,可以选择适当的填料以及填料体积来满足冷却任务。
（1）式右边可用1所示的冷却塔工艺热平衡形象地表述水与空气之间的关系及焓差推动力。
3 评价结合图1的原理，利用EXCEL编程计算冷却效率，可以简化查表步骤，既方便又快捷。
首先设计如图6所示的表头，图中B～H项为设计者直接填入数值,I～X项为计算机自动显示值处,下面分步介绍自动计算表格的设计。
1).饱和水蒸汽压力的计算计算饱和水蒸汽压力则相当于湿球温度τ的水蒸气压力编写方法是用鼠标单击K6处，然后在如图所示的编辑输入=98.065*10^(0.014196-3.142305*(1000/(273+D6)-1000/373.16)+8.2* Lg(373.16/(273+D6))-0.0024804*(373.16-(273+D6))),输完之后单击编辑栏右侧的等于号，待屏幕弹出对话框，再单击“Enter”键，此时相当于湿球温度τ水蒸气压力公式编辑完毕。
同理，相当于干球温度θ的水蒸气压力编写方法是用鼠标单击L6处，将上式中的D6改为E6即可。
Evonik Marco Polo一体化异氟尔酮及多用户基地冷却塔项目Support scaffold calculation脚手架计算书Composer编制：Inspection审核：Approval批准：Zhongshi Chemical Engineering Construction Co.,Ltd.Evonik Degussa Special Chemical (Shanghai)中石化工建设有限公司嬴创德固赛（上海）项目Year 2012, Month NOV.2012年11月Support scaffold calculation支撑脚手架计算书Steel pipe scaffold calculation refer to the Construction Fastener Type Steel Pipe Scaffold Safety Technical Specifications (JGJ130-2011), the Code for Design of Building Foundation(GB 50007-2002), the Building Structure Load Standard (GB 50009-2001),the Steel Structure Design Standard (GB 50017-2003), and other norms.钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范。
1、Structure requirements构造要求（1）Poling: vertical and horizontal spacing 1.2×1.2 m, allowing the build-up deviation ± 5 cm, poling vertical degree allow build-up deviation ± 10 cm. The bottom shall set sweeping bar, from plate up to 20 cm, adopt butt extension. Extension length of sweeping bar in the end and polingjunctionover fastener less than or equal to20cm.立杆：纵横向立杆间距1.2×1.2m，允许搭设偏差±5cm,立杆垂直度允许搭设偏差±10 cm。

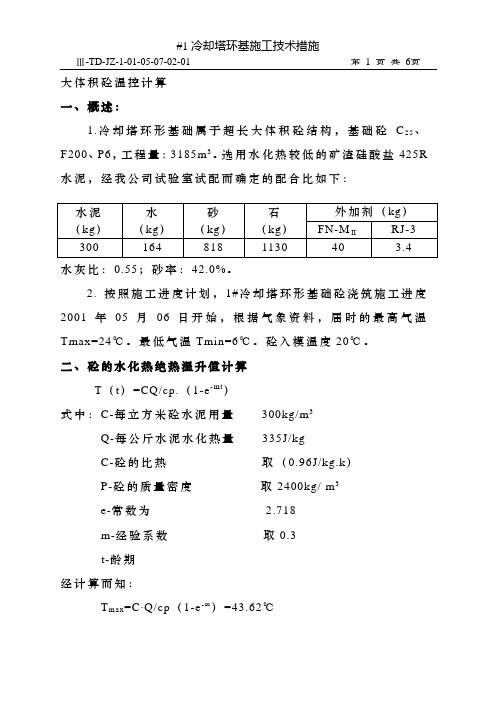

大体积砼温控计算一、概述：1.冷却塔环形基础属于超长大体积砼结构，基础砼C25、F200、P6，工程量：3185m3。
选用水化热较低的矿渣硅酸盐425R 水泥，经我公司试验室试配而确定的配合比如下：水灰比：0.55；砂率：42.0%。
2. 按照施工进度计划，1#冷却塔环形基础砼浇筑施工进度2001年05月06日开始，根据气象资料，届时的最高气温Tmax=24℃。
最低气温Tmin=6℃。
砼入模温度20℃。
二、砼的水化热绝热温升值计算T（t）=CQ/cp.（1-e-mt）式中：C-每立方米砼水泥用量300kg/m3Q-每公斤水泥水化热量335J/kgC-砼的比热取（0.96J/kg.k）P-砼的质量密度取2400kg/ m3e-常数为 2.718m-经验系数取0.3t-龄期经计算而知：T ma x=C∙Q/cp（1-e-∞）=43.62℃三、各龄期砼中心温度四、砼收缩变形值计算)(t y ε=0y ε（1-e-0.01t ）×M 1×M 2×M 3---- M n 式中：0y ε -极限收缩值 取3.24×10-4M 1-水泥品种修下系数 取1.25 M 2-水泥细度修正系数 取0.93 M 3-骨料修正系数 取1.0 M 4-水灰比修正系数 取0.85 M 5-水泥浆量修正系数 取1.0 M 6-养护时间修正系数 取1.09 M 7-环境湿度修正系数 取1.18 M 8-水力米径倒数修正系数 取0.76 M 9-操作方法修正系数 取1.0 M 10-配筋率修正系数 取0.86经计算而知：)03(y ε=0.08×10-4)06(y ε=0.16×10-4)09(y ε=0.23×10-4 )12(y ε=0.30×10-4 )15(y ε=0.37×10-4 )18(y ε=0.44×10-4 )21(y ε=0.51×10-4)24(y ε=0.57×10-4)27(y ε=0.64×10-4 )30(y ε=0.70×10-4五、砼收缩量温差计算)(t y T =)(t y ε/а式中：α-砼的线膨胀系数，取1.0×10-5 经计算而知：)03(y T =0.8℃ )06(y T =1.6℃ )09(y T =2.3℃ )12(y T =3.0℃ )15(y T =3.7℃ )18(y T =4.4℃)21(y T =5.1℃ )24(y T =5.7℃ )27(y T =6.4℃ )30(y T =7.0℃六、收缩当量温差)0306(-T Δ=1.6-0.8=0.8℃ )0609(-T Δ=2.3-1.6=0.7℃ )0912(-T Δ=3.0-2.3=0.7℃ )1215(-T Δ=3.7-3.0=0.7℃ )1518(-T Δ=4.4-3.7=0.7℃ )1821(-T Δ=5.1-4.4=0.7℃)2124(-T Δ=5.7-5.1=0.6℃ )2427(-T Δ=6.4-5.7=0.7℃ )2730(-T Δ=7.0-6.4=0.7℃七、综合降温差由中心降温差与收缩当量温差组成)0309(-T Δ=6.1+1.5=7.6℃ )0912(-T Δ=4.4+0.7=5.1℃)1215(-T Δ=3.9+0.7=4.6℃ )1518(-T Δ=3.0+0.7=3.7℃ )1821(-T Δ=2.2+0.7=2.9℃ )2124(-T Δ=1.3+0.6=1.9℃ )2427(-T Δ=0.5+0.7=1.2℃ )2730(-T Δ=0.4+0.7=1.1℃八、砼的弹性模量的计算 E (t )=E c (1-e -0.09t )式中：Ec-砼的最终弹性模量，取2.55×104 经计算而知：E (03)=0.60×104N/mm 2 E (06)=1.06×104N/mm 2 E (09)=1.42×104N/mm 2 E (12)=1.68×104N/mm 2 E (15)=1.89×104N/mm 2 E (18)=2.05×104N/mm 2 E (21)=2.16×104N/mm 2 E (24)=2.26×104N/mm 2 E (27)=2.33×104N/mm 2 E (30)=2.38×104N/mm 2九、混凝土的温度收缩应力计算R H T E t t ⋅⋅-⋅⋅-=)()(1νΔαζ式中：σ——砼的温度应力（N/mm 2）； )(t E ——砼的弹性模量（N/mm 2）；α——砼的线膨胀系数，取10×10-6（-/℃）；)(t H ——考虑徐变影响的松弛系数；R ——砼的外约束系数，一般土地基取0.37； ν——砼的泊松比，取0.15。
••••••••••••••当前位置：›冷却塔计算冷却塔计算冷却塔设计计算参考方法本文简述了冷却塔、冷却塔的选型，校核计算，模拟计算方法等，供大家参考。
一、简述如上图，冷却塔放于层间，运行时冷却塔进/排风大致可分为6个区间（图中箭头表示风向，其长度表示风量大小）；它们分别是：a 区——冷却塔在A轴方向的主要进风面，该处装有1250mm高百叶3层。
b1/b2——冷却塔入风回流区，在这两个区很可能出现负压；回流在b2区会较多出现。
c 区——冷却塔高速排风区。
d 区——冷却塔在1/A轴方向通风区，该区为负压区，风速较a 区高，且以乱流出现居多。
e 区——热风扩散区；冷却塔排风经过一段距离（冷却塔排风口到建筑顶部百叶约4000mm）后，动压明显下降，静压上升，该区属正压区，其间大部分热风经建筑顶部百叶排入大气，少部分弥散后排风受阻会滞留一段时间，但，由于上下（e 区~b区）空间随机存在着压差，使得部分e区弥散的热风回流。
二、冷却塔的选型1、设计条件温度：38℃进水，32℃出水，27.9℃湿球；水量：1430M3/H；水质：自来水；耗电比：≤60Kw/台，≤0.04Kw/M3·h，场地：23750mm×5750mm；通风状况：一般。
2、冷却塔选型符合以上条件的冷却塔为：LRCM-H-200SC8×1台。
（冷却塔[设计基准]37-32-28℃，此条件下冷却塔处理水量为名义处理水量）其中，LRC表示良机方形低噪声冷却塔，M表示大陆性气候适用，H表示加高型，200表示冷却塔单元名义处理水量200M3/H，S表示该机型区别于一般冷却塔，C8表示该塔共由8个单元并联组合而成，即名义处理总水量为1600M3/H。
冷却塔的外观尺寸为：22630×3980×4130。
冷却塔配电功率：7.5Kw×8=60Kw，耗电比为60÷1600=0.0375Kw/M3·h。
冷却塔流量计算范文冷却塔是一种用于将热水冷却的设备，其主要工作原理是通过将热水喷洒在大面积的填料上，使水面积增大，从而增加水与空气之间的接触面积，利用水与空气之间的传热来降低水的温度。
冷却塔的流量计算是冷却塔设计和运行中的一个重要参数，它直接影响着冷却效果和能耗。
冷却塔的流量计算可分为两个方面：冷却水的流量和冷却空气的流量。
一、冷却水的流量计算：冷却水的流量计算是冷却塔设计的基础，主要根据热负荷和冷却塔的设计选择来确定。
1.确定冷却负荷：冷却塔通常被用于冷却工业生产过程中的热水，因此需要首先确定冷却负荷。
冷却负荷的计算可以根据工艺要求来确定，通常可以根据冷却水的流量和温度差来计算。
2.冷却水的流量计算公式：冷却水的流量计算公式主要有两个常用公式，即热量平衡法和质量平衡法。
-热量平衡法：根据冷却水的热量平衡方程来计算流量。
热量平衡方程为：Q=m*Cp*ΔT，其中Q为冷却负荷，m为流量，Cp为冷却水的比热容，ΔT为进出水温度差。
-质量平衡法：根据冷却水的质量平衡方程来计算流量。
质量平衡方程为：m*ρ*ΔH=η*Q，其中m为流量，ρ为冷却水的密度，ΔH为进出水焓差，η为冷却水的单位质量蒸发潜热。
3.根据系统要求和经验选择：根据实际情况和经验，选择合适的冷却水流量。
一般来说，冷却水的流量要保证能够满足冷却负荷，同时不会造成过量的冷却水浪费或流量不足导致冷却效果不佳。
二、冷却空气的流量计算：冷却空气的流量计算主要是为了确保冷却水和空气之间的热交换充分，以便达到良好的冷却效果。
1.空气的流量计算公式：冷却塔的冷却空气流量主要通过塔的截面积和风机的功率来计算。
一般来说，冷却空气流量的计算公式为：Q=ρ*V*A，其中Q为冷却空气的流量，ρ为空气的密度，V为空气流速，A为冷却塔的截面积。
2.根据填料类型和高度选择：冷却空气的流量还受到填料类型和填料高度的影响。
填料的种类和高度会影响空气的流通和接触面积，从而影响冷却效果。
YNZT 型玻璃钢双曲线自然通风冷却塔三、计算方热力计算书冷却为图表求一、已知条件1、试差法1、气象参数：干 球 温 度（θ1 ℃湿 球 温 度（大 气 压 力（P0）最大相对湿度（Φ2、工况条件： 试差法计循 环 水 量（Q） m³/h进 水 温 度（t1）出 水 温 度（t2）工况水温降（Δt ℃3、所用冷却塔的基本参数：1淋水面积（F1）m22出风口处有效面积（F T）m23进 风 口 高 度 （H1）m4有 效 高 度 （H0）5进风口 平均直径 （Dz）6淋水密度（q）3/m2h74、所用淋水填料的特性参数：8该冷却塔采用PVC淋水填料，波形为Z形波，淋水填料的有效高度 1米。
9a、淋水填料的特征数 N’N’=1.76λ0.5810b、淋水填料的阻力特性 ΔP△P/ρ= A V m1112二、设计计算采用试差法1、热力计算的目的：通过热力计算求证 实际出水温度 t2≤32℃2、初始参数： ２、图表法a、干球温度θ时的进塔空气密度 ρ1 kg/ m³b、进 塔 空 气 焓 h1KJ/kgc、进水温度 t1 时的饱和空气焓 h1〃KJ/kg3、所用计算公式：a、冷却塔热力计算基本公式：N =∫Ｃｄt/h″-hN值的计算采用幸普逊两段积分法，公式如下：N =[（Δt/k6）C m[1/（h2〃-h1）＋4/（h m〃-h m）＋1/h1〃－h2）]h1 — 为进塔空气焓KJ/kgh2 — 为进塔空气焓KJ/kg第 1 页h m — 为平均空气焓KJ/kg四、结t m — 平均进水温度t m=(t1+t2)/2 ℃h1〃 — 进塔水温t1时的饱和空气焓KJ/kgh2〃 — 进塔水温t2时的饱和空气焓KJ/kgh m〃 — 进塔水温t m时的饱和空气焓KJ/kgb、所需参数的计算公式： ⑴、进塔空气相对湿度的计算公式：Φ=[（Pτ〃-AP0（θ1-τ）]/Pθ1〃 ⑵、进塔干空气密度：ρ1=[（P0-ΦPθ1〃）×1000]/[287.14（273+θ1）] ⑶、饱和空气的水蒸汽分压在0～100℃时的计算公式：lg Pt〃=2.0057173-3.142305（1000/T-1000/373.16）+8.2lg（373.16/T）-0.0024804（373.16-T） ⑷、气水比的计算公式：λ=3600ρ1V m/1000q ⑸、进塔空气焓的计算公式：h1=1.006θ1＋（2500＋1.858θ1）×[ΦPθ1〃/（P0-ΦPθ1〃）] ⑹、温度为 t 时的饱和空气焓计算公式：h t〃=1.006t+（2500+1.858t）×[P t〃/（P0-P t〃）] ⑺、出塔空气焓的计算公式：h2=h1＋（CΔt/kλ） ⑻、塔内空气的平均焓计算公式：h m=（h2＋h1）/2 ⑼、出塔空气干球温度的计算公式：θ2=θ1＋（t m-θ1）×(h2-h1)/(h m-h1) ⑽、出塔干空气密度的计算公式： (设Φ=1)ρ2=[（P0-Pθ2〃）×1000]/[287.14（273+θ2）] ⑾、平均空气密度的计算公式：ρm=（ρ2＋ρ1）/2 c、冷却塔抽力的计算公式：Z=H0g（ρ1-ρ2）d、冷却塔阻力的计算公式：ΔP=ξρm V m2 /2 公式中：k=1-t2/［586-0.56（t2-20）]C — 水的比热，C=4.187KJ/Kg℃第 2 页⑴、假定风速，求t2～V m关系曲线假定风速为：0.8、1.0、1.2、1.4 m/s附图风 速 V m（m/s）出水温度t2（℃）⑵、假定风速，求Z～V m关系曲线冷却塔抽力计算的结果如下：风 速 V m（m/s）抽力Z （KPa）⑶、假定风速，求ΔP～V m关系曲线风 速 V m（m/s）阻力ΔP（KPa）⑷、用求出的 t2～V m Z～V m ΔP～V m三条关系曲线作图，见附图。
