科文环境科技有限公司计算书工程名称: 活性炭吸附塔2016 年 5 月13 日活性炭吸附塔1、设计风量：Q＝20000m3/h＝5.56m3/s 。
2、参数设计要求：①管道风速：V1＝10~20m/s，②空塔气速为气体通过吸附器整个横截面的速度。
空塔风速：V2＝0.8~1.2m/s ，③过滤风速：V3＝0.2~0.6m/s ，④过滤停留时间：T1＝0.2~2s ，⑤碳层厚度：h＝0.2~0.5m ，⑥碳层间距：0.3~0.5m 。
活性炭颗粒性质：平均直径d p =0.003m，表观密度ρ s =670kg/ m3，堆积密度ρ B =470 kg/ m3孔隙率0.5~0.75 ，取0.753、（1）管道直径d取0.8m，则管道截面积A1=0.50m2 则管道流速V1=5.56÷0.50=11.12m/s ，满足设计要求。
（2）取炭体宽度B=2.2m，塔体高度H=2.5m，则空塔风速V2=5.56÷2.2 ÷2.5=1.01m/s ，满足设计要求。
（3）炭层长度L1取4.3 m，2 层炭体，则过滤风速V3=5.56÷2.2÷4.3÷2÷0.75=0.392m/s ，满足设计要求4）取炭层厚度为0.35m，炭层间距取0.5m，则过滤停留时间T1=0.35 ÷0.392=0.89s ，满足设计要求5）塔体进出口与炭层距离取0.1m，则塔体主体长度L'=4.3+0.2=4.5m则塔体长度L=4.5+0.73 ×2=5.96m4 、考虑安装的实际情况：塔体尺寸L×B×H＝6m×2.2m×2.5m =0.73m两端缩口长0.8 2活性炭吸附塔1、设计风量： Q ＝20000m 3/h ＝5.56m 3/s 。
2、参数设计要求：① 管道风速： V 1＝ 10~20m/s ， ②空塔气速为气体通过吸附器整个横截面的速度。
活性炭吸附塔操作说明活性炭吸附塔操作说明一、设备介绍活性炭吸附塔是一种用于气体或液体处理的设备。
它使用活性炭作为吸附剂，通过吸附作用来去除有害物质。
本文介绍了活性炭吸附塔的操作步骤和注意事项。
二、操作步骤1.准备工作a.检查活性炭吸附塔是否正常运行，并确保设备没有任何故障。
b.检查活性炭的储存量，确保有足够的活性炭进行运营。
c.检查吸附塔的连接管道，确保没有堵塞或泄漏。
2.开启设备a.打开活性炭吸附塔的进气阀门，使气体或液体进入吸附塔。
b.打开活性炭吸附塔的出气阀门，让已吸附的气体或液体流出。
3.监控系统a.定期监测活性炭吸附塔的压力和温度，确保设备正常运行。
b.如果发现异常情况（如压力过高或温度异常），立即停止设备操作，并进行检修。
4.更换活性炭a.当活性炭吸附能力减弱时，需要更换活性炭。
首先关闭进气阀门和出气阀门，并排出残余气体或液体。
b.打开吸附塔的侧面开关并取下活性炭储存仓，将活性炭倒入合适的容器中。
c.清洗吸附塔的内部，然后将新的活性炭倒入吸附塔中。
d.关闭侧面开关，安装好活性炭储存仓。
重新打开进气阀门和出气阀门，恢复设备操作。
5.关闭设备a.当需要停止活性炭吸附塔时，首先关闭进气阀门和出气阀门，停止气体或液体的进出。
b.确保设备中不存在任何气体或液体后，可以关闭设备的电源。
三、注意事项1.在操作活性炭吸附塔时，必须佩戴个人防护装备，如防护眼镜、手套等。
2.定期检查设备的传感器和管道连接，确保没有松动或损坏。
3.使用活性炭吸附塔时，应确保设备周围通风良好，并避免产生火源或静电。
4.不得随意更换活性炭的品牌或型号，应严格按照厂家的要求进行操作。
5.在进行活性炭更换或设备维护时，必须停止设备的操作并遵守相关安全操作规程。
附件：1.设备操作手册2.活性炭更换记录表格法律名词及注释：1.吸附剂：指通过物理和化学作用，将气体或液体中的某种物质吸附到固体表面的物质。
2.活性炭：一种具有高度孔隙结构的碳材料，具有很大的比表面积和吸附能力。
活性炭吸附塔操作维护手册技术文件（正本）2016/01/11活性炭吸附塔操作维护手册一、设备构造设备本身包含有本体及活性炭填充层等。
·塔本体塔本体包含了废气入口、出口、窗口、维修入孔及塔内部用以支撑及固定用之结构，以确保设备本身之耐蚀性增加其使用寿命。
·活性炭填充层采用木炭、各种果壳和优质煤等作为原料，通过物理和化学方法对原料进行破碎、过筛、催化剂活化、漂洗、烘干和筛选等一系列工序加工制造而成。
二、工作原理吸附塔以碳钢为主要材料，活性炭吸附法就是利用活性炭作为物理吸附剂，把静电喷涂过程中产生的有害物质成分，在固相表面进行浓缩，从而使废气得到净化治理。
这个吸附过程是在固相一气相间界面发生的物理过程。
煤质颗粒活性炭按生产工艺不同可分为煤质破碎炭和柱状颗粒炭。
他们具有应用范围广，吸附性能强，机械高度强的特点，被广泛的应用于各类气相的回收及净化、催化剂触媒载体、溶剂回收及水质的净化处理等。
三、操作保养（一）活性炭塔系统启动运转的前检查事项：1.先熟悉系统各设备的组成及其功用。
2.检查电源及各炭箱颗粒层的装填是否充足。
3.检查初效过滤安装位置是否准确。
4.检查风管上的风门，是否在打开的位置。
5.检查活性炭塔内部是否有垃圾或其它污染物，并加以清除。
6.检查各保养门，控制开关是否正常。
（二）活性炭箱系统启动运转步骤：1.开启风机（FAN）电源，使风机在正常情况下运转。
（三）活性炭塔系统启动运转后的前检视事项：1.检视风机是否正常运转。
2.检视各过滤层否正常无漏颗粒。
3.检视运转的出口阀是否正常。
（四）活性炭塔系统停机后再启动前应检查注意事项1.检查为何停机的原因，排除停机的原因，并改进的。
2.请参阅第一项，活性炭塔系统启动运转前检查事项，并按步骤逐项检查的。
更换方法：由下方排放口打开全部清理完进行清洗；然后锁紧下方排放口，再由上方把活性碳倾倒下去只到完全填满为准。
更换时间：在正常操作使用时，更换时间为6个月/次更换依据：1据贵司提供的资料计算；2据废气排放口去闻即可，如果超标是很明显剌鼻的;3从活性碳（密度是比水略高些）箱体下面放些下来,然后称重量如果是平常的2倍以上则需更换（除去水的重量）；4据压差表值（≥2500Pa）确定更换时间。
关于活性炭吸附塔净化原理介绍活性炭吸附塔是一种常见的气体或液体净化设备。
活性炭吸附塔通过肯定的吸附原理，将空气中或水中的有害物质捕获并去除，从而使环境中的污染物得到有效的净化。
一、活性炭的基本情况活性炭是一种黑色或深灰色的固体状物质，具有高度的孔隙性，比表面积特别大，因此可以吸附大量的气体或液体中的有害物质。
活性炭的孔径大小与孔道数量不同，可以分为微孔活性炭、中孔活性炭和大孔活性炭。
常用的活性炭为微孔活性炭，其孔径为2—5纳米，比表面积达到1000平方米/克。
二、活性炭吸附的基本原理活性炭吸附塔的基本原理是固体吸附。
当空气中的有害物质与活性炭接触时，有害物质会被活性炭表面的微孔吸附。
由于活性炭的孔径特别小，因此有害物质必需进入孔道才能被吸附。
在吸附过程中，活性炭吸附塔内的空气或水流经活性炭床层，空气或水中的污染物质被活性炭吸附，并在吸附过程中产生化学或物理反应，从而将有害物质从空气或水中去除。
三、活性炭吸附塔的应用活性炭吸附塔的应用特别广泛，包括空气净化、水处理、废气处理、化工等。
以下是几种常见的应用：1. 空气净化空气中的有害物质包括挥发性有机化合物（VOCs）、苯、甲醛、氨气等，这些物质会对人体健康带来负面影响。
活性炭吸附塔可以净化空气中的这些有害物质，提高室内空气质量，削减健康问题。
2. 水处理污水中的有害物质包括重金属、有机物和氯化物等。
活性炭吸附塔可以净化水中的这些有害物质，提高水质，使其变得更加适合人体和环境使用。
3. 废气处理某些化工过程中产生的废气中可能含有有害物质，例如甲醛、苯、氯气和二氧化碳等。
通过将废气流经活性炭吸附塔，这些有害物质可以被去除，从而使废气得到净化。

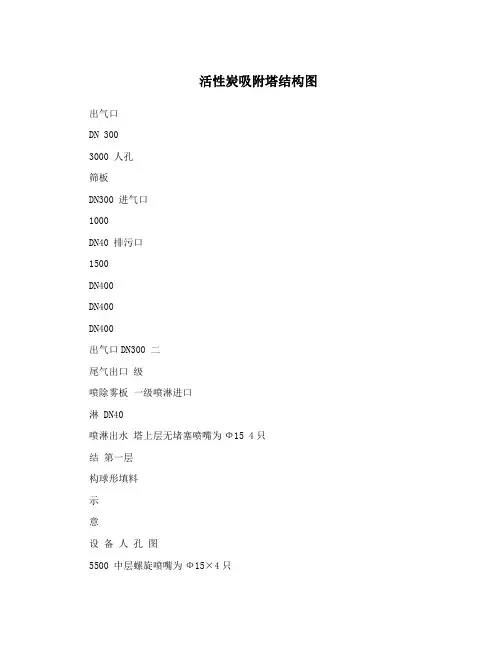

四、活性炭吸附塔的结构与工作原理活性炭吸附塔通常由进气管、出气管、活性炭床层、塔体和附件等构成。
塔体通常是钢制或塑料制的筒状结构，内部填充活性炭床层。
进气口和出气口通常在塔的底部和顶部。
附件包括进气阀门、排气阀门和气压表等。
活性炭吸附塔操作规程一、目的制定活性炭吸附塔操作方法及规范，是为了保证废气治理设施的正常运行，落实企业环境保护的主体责任，实现污染物的达标排放。
二、适用范围该规程适用于***公司所有厂区的车间及其他场所采用活性炭吸附工艺治理废气的环保设施。
三、职责1设备部：负责本操作规程的制定及后期修订、完善。
2各场所主管：负责执行本操作规程。
3 安环部：负责监督车间等其他废气收集处理场所操作规程的落实。
四、操作程序4.1操作前准备工作(1)检查风机安装情况,用手转动风机叶轮,是否有杂声及平衡情况；检查皮带的松紧程度及皮带的磨损状态；(2)检查吸收塔及管路安装情况,确保塔体安装到位无破损，管道通风顺畅。
(3)检查控制箱安装情况,确定控制箱进出线安装正确及调整好内部各元器件至正确状态，检查所有电机接线情况，必须旋紧没有松动。
(4)检查完成后，合上主电源，点动启动操作按钮，检查风机运转方向是否正确，不确定请调整接线，调整正确。
4.2开机前注意事项(1)检查各风道吸口调节阀门是否全部打开，防止全部关闭。
(2)安全性检查包括风机带轮处有否松动，电器控制箱各电器是否有老化及损坏等，发现有关异常应立即排除才能开机。
(3)将风机后排风管的放空阀门打开，对排风顺畅情况进行判断。
4.3开机顺序(1)首先打开风机引风管道上的风门；(2)闭合电源，一分钟后可以启动风机，同时要侦听风机有否异常声音。
(3)检查各吸口，抽风是否正常（凭手感可知）。
4.4停机操作（1）公司停产或放假时，需要关闭活性炭吸附装置时，首先关闭风机开关，然后关闭总电源。
（2）引风管道上的风门关闭，排气管道的放空阀门打开。
4.5故障排除（1）吸附塔存在漏风现象检查所有与塔体的连接配件是否有松动或者漏装，查去后采用密封条加牢密封。
（2）设备运行有异响首先排查引风管和出风管内是否有杂物遗落在内，确认后停机进行清理；其次排查塔体内部是否有杂物，确认后清理之；（3）吸附塔运行效果不理想第一，重新根据设计方案确认风机风量的选型是否合理，避免大风量减少了吸附接触时间；第二，排查风管的布置是否合理；第三，考虑更换吸附填料；第四，对车间或其他产气场所的运转情况进行排查，确认有无生产异常导致的废气超量排放。
