广电宽带综合业务网络管理系统方案来源: 作者: 2007—11—12 出处:oracle windows 2000安全操作系统广播航天科技开发（深圳）有限公司SMS组随着网络建设的的高速发展，网络经济效益将越来越依赖网络的有效管理;网络在业务能力上的潜力也需依靠有效的网络管理来挖掘；网络用户要求有先进可靠的网络管理，同时要求网络有很高的安全性。
有线网络的经营者们，一面不断开发有特色的业务和良好的服务,一面加强网络运营维护管理。
为此航天科技开发(深圳)有限公司为我国有线电视宽带综合业务网络的业务经营和管理开发了一个用户和业务管理及支援系统(SMS系统）.SMS系统，可实现对用户的综合管理、对多种业务服务的同一管理，为管理人员提供了各种决策、查询等信息。
解决了用户的各种需求，保障了各级营运商和节目提供商的经济利益。
一、用户管理系统框架用户管理SMS系统的主要功能是对DVB系统的用户和业务进行自动化管理。
包括用户信息管理、用户帐户管理、财务管理（收费管理)、业务产品管理和分析、营业代理、智能卡读写等。
SMS系统由两部分组成：控制中心和营业代理.在一个地区范围内可以有若干个营业代理，负责一些具体与用户打交道的业务，如新用户登记，用户电视节目和服务项目的订阅与变动，接受用户反馈意见等。
控制中心在一个地区只有一个,负责对各个营业代理进行管理，控制对用户的节目播发和提供服务.二、系统特点：开放性：采用国际标准化组织及工业界广泛接受的标准。
采用了开放的软硬件技术;具有开放性的第三方接口.包括与CA系统的接口、银行系统的接口等.伸缩性：可以有效的容纳和支持业务种类、数据容量、机顶盒和IC卡不断增长的要求。
安全性: 对操作和用户授权进行严格的安全管理；并能在发现安全问题时，能支持迅速找到原因,帮助解决问题,减少问题的影响。
可靠性：采用了成熟的软硬件技术，具备良好的备份恢复功能,除例行维护外,可365天，每天24小时不间断的运行,不会出现计费数据混乱,丢失.灵活性：适应于不同的营运环境的变化。
有线电视系统一、有线电视系统概述CATV网络已遍布世界各地, 它丰富频谱资源在全球信息化中有着得天独厚优势。
伴随科学技术发展和社会经济情况提升, 有线电视以其传输质量高、系统功效强、信息量丰富、可实时传输声、像信号等优点被广泛应用于部分现代化综合性建筑中, 成为智能化建筑中一项不可缺乏硬件设施。
同时, 这种发展肯定趋势, 就是有线电视和通信、计算机网络将会融为一体。
为使本有线电视系统含有优异水平和高可靠性, 并依据体育文化综合馆实际需求, 我们选择高质量“迈威”牌有线电视系统产品和成熟系统集成技术。
（一）有线电视系统介绍有线电视系统采取一套专用接收设备, 用来接收当地电视广播节目, 以有线方法（现在通常采取光缆）将电视信号传送到建筑或建筑群各用户。
这种系统克服了楼顶天线林立情况, 处理了接收电视信号时因为反射而产生重影影响, 改善了因为高层建筑阻挡而形成电波阴影区处接收效果。
不过, 在智能建筑中, 大家并不满足于有线电视系统仅接收传送广播电视信号这种单一功效, 而还需要它能传送其它信号, 比如用录像机和影碟机自行播放教育节目、文娱节目和调频广播等。
有线电视系统通常可分为天线、前端、干线及分支分配网络等三个部分。
天线部分采取有线电视专用接收天线、FM调频广播天线、自播节目设备和多种卫星天线。
前端部分包含U－V变换器、频道放大器、导频信号发生器、调制解调器、混合器和卫星电视专用接收设备等。
干线及分支分配网络部分包含干线传输电缆、干线放大器、线路均衡器、分配放大器、线路延长放大器、分支电缆、分配器、分支器和用户输出端。
（二）有线电视系统分类★按系统规模大小分类, 可分为:A类: 用户数10000户以上, 传输距离1Km以上B类: 用户数－10000户以上, 传输距离500－1000m以上C类: 用户数300－户以上, 传输距离500m以下D类: 用户数300户以下, 单幢楼无干线系统★按频道范围分类, 可分为:VHF频段共用天线电视系统, 仅限于VHF频段1－12频道相间隔传输；全频道共用天线电视系统, 仅限于VHF、UHF频段内电视信号传输；300MHz内邻频传输系统, 仅限于VHF频段内1－12频道邻频传输；300MHz内增补频道间置传输系统, 增补A、B两个波段；860Mhz邻频传输系统★按传输方法分类, 可分为A: 同轴电缆单向传输；B: 同轴电缆双向传输；C: 用光缆传输信号；★按传输网络结构分类, 可分为:A: 按树枝形结构布线, 连接用户方便, 较经济B：按星形结构布线, 由中心向四方传输, 有利于计算机控制。
广电宽带综合业务网络管理系统方案一、项目背景随着信息化和数字化的飞速发展，人们对于网络的需求越来越高，广电宽带综合业务网络作为一种新型的网络技术，正在得到越来越广泛的应用。
广电宽带综合业务网络是指利用有线电视网、广播电视网等网络资源来传输多媒体数据的一种综合性的数字化传输网络。
因为广电宽带综合业务网络的带宽较大，对图像、语音、数据等多媒体的集成处理能力强，而且覆盖面广，在很多领域都得到了广泛的应用。
为了更好地实现广电宽带综合业务网络的可靠性、高效性、安全性和稳定性，需要开发一套完善的网络管理系统，以实现网络资源的最大化利用、用户体验的优化和业务的快速响应。
本文将从广电宽带综合业务网络的特点和面临的问题出发，提出一种符合系统需求的网络管理系统方案。
二、系统设计1. 需求分析广电宽带综合业务网络管理系统需要具备如下的功能：(1)资源管理：包括有线电视网、广播电视网的网络资源的分配、调度和分析等。
(2)用户管理：包括用户信息的录入、查询、管理等，可根据用户需求自动分析用户要求，为用户提供定制化的服务。
(3)业务管理：包括业务的建立、维护、配置、部署等。
(4)设备管理：包括设备的接入、配置、维护、扩容等。
(5)性能管理：包括网络整体性能、设备性能的监控和分析。
(6)安全管理：包括用户认证、数据加密和安全审计等。
2. 架构设计广电宽带综合业务网络管理系统采用客户端-服务器模式，分为前台和后台管理系统。
前台系统主要负责业务接入、用户服务、业务流量监测等，支持多种访问方式，包括网站、APP等，展示业务创新、用户服务等方面的信息。
后台管理系统负责设备管理、性能监控、业务管理等，可通过Web方式实现远程管理和操作，提供集中化的网络资源管理和安全管理功能。
3. 技术选型(1)前端：使用React框架，能够快速响应用户请求，充分满足前端应用要求。
(2)后端：使用Spring Boot作为基础框架，实现模块化和快速开发；使用MySQL数据库实现数据存储和管理；应用Redis实现数据缓存和读写分离等功能。

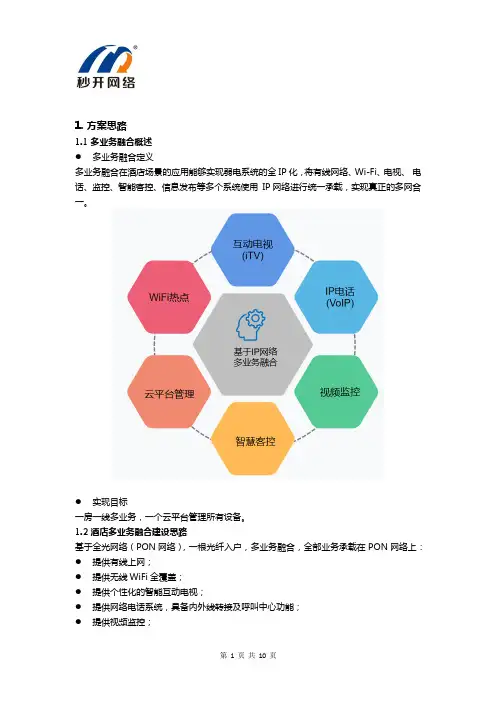

1.方案思路1.1多业务融合概述●多业务融合定义多业务融合在酒店场景的应用能够实现弱电系统的全IP化，将有线网络、Wi-Fi、电视、电话、监控、智能客控、信息发布等多个系统使用IP网络进行统一承载，实现真正的多网合一。
●实现目标一房一线多业务，一个云平台管理所有设备。
1.2酒店多业务融合建设思路基于全光网络（PON网络），一根光纤入户，多业务融合，全部业务承载在PON网络上：●提供有线上网；●提供无线WiFi全覆盖；●提供个性化的智能互动电视；●提供网络电话系统，具备内外线转接及呼叫中心功能；●提供视频监控；●提供智能客控●提供设备集中管理和远程维护。
2.全光纤网络（PON）2.1 PON介绍●采用PON方案作用：➢替代传统的综合布线：采用全光纤布线，光纤到客房，替代原来的网线、电话线、同轴电缆等布线。
➢一房一线多业务融合：通过把电视、电话、监控、客控等系统进行IP化处理，一线承载。
●PON 特点➢成本低，好维护：PON 结构在传输途中不含电源设备，容易铺设，基本不用维护，长期运营成本和管理成本的节省大。
➢稳定抗干扰：无源光网络是纯介质网络，彻底避免了电磁干扰和雷电影响。
➢带宽大，投资回报率高：PON 能提供非常高的带宽，系统对局端资源占用很少，系统初期投入低，扩展容易，投资回报率高。
➢服务范围广：PON 作为一种点到多点网络，可以服务大量用户。
➢多业务承载：采用波分复用（WDM）技术，带宽分配灵活，服务有保证，可承载多种业务。
2.2 PON系统用户价值➢省布线材料费：采用光纤布线比传统的综合布线，可以节省70%以上材料费；➢省设备费：光纤组网设备费用和网线组网组网比设备费用要少些，主要是减少二级交换机费用；➢省电费：由于光猫的用电量远远低于交换机用电量可节省大量的电费。
➢使用优势明显：光纤传输能力大，无干扰，扩展潜力大，无源线路设备少，故障少，易维护，节省维护工作量。
2.3 提供PON方案产品3.互动电视系统（ITV）3.1 互动电视系统介绍采用互动电视系统，酒店互动电视系统（iTV）是根据酒店使用场景研发的IPTV类产品，基于HLS技术，集网络电视、智慧互动、多媒体信息展示、网络电话等多功能于一体，为住客带来智能的个性化体验。

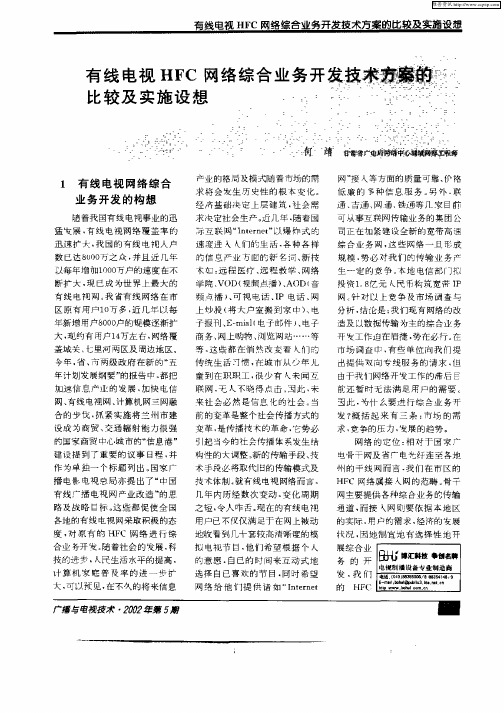

随着有线电视的高速发展，有线电视用户不断增加，用户对各类新型的综合信息服务要求不断提高，这就为有线电视行业带来了一个很好的发展机遇，也将形成今后有线电视行业新的经济增长点。
充分利用现有HFC网络资源进行多功能业务开发，是有线电视寻求新发展的最有效途径。
如能利用CATV网络的特点和优势，在无须改造网络的前提下，以有限的投资开发出一套集数字电视、加密电视、点播电视、数据广播、股市行情、远程教育等多功能业务于一身的综合系统，对广大用户来说花费不大即可按需要享受以上各项服务，这是非常具有吸引力的。
上述各项业务的单功能系统在技术上均已相当成熟，如每项业务单独建立一个系统，则每增加一项服务都要另外增加一套接入设备，这是用户很难以接受的。
基于以上考虑，近年来我们一直致力于研究开发一套集多功能业务于一身的综合服务系统，该系统特点如下：
(1)无需对CATV网络进行双向改造，以现有的HFC宽带网络作下行通道，以电话线作上行通道。
(2)系统建立在数字环境上，采用MPEG－2数字编码方式，数字信息复合传输采用DVB －C标准，频率资源利用率高，有较好的通用性和扩展性。
(3)系统主要业务包括数字电视、加密电视、准视频点播服务(NVOD)和高速数据广播，股市行情、远程教育等仅是上述业务的附属功能，可按需要扩展开设。
(4)用户机顶盒成本在1500元人民币以内，机顶盒与电视机和PC机连接，分别收看电视和接收Internet数据。
1设计原则
(1)实用性：在现有单向HFC传输网络上，实现主要多功能业务的低成本服务。
(2)高质量：电视信号达到DVD视音频质量标准。
(3)高可靠：采用高可靠的国际成熟产品和技术，系统稳定可靠，具有很强的容错能力。
(4)标准化：系统必须符合国际及国内有关标准，以便易于与标准通用设备连接，方便节目交流共享，降低运营成本。
(5)可扩展：系统应有很好的扩展性，以适应发展需要。
(6)易用性：前端信源采集、业务管理以及用户端设备操作应灵活、简单、易用。
2系统方案
根据以上设计原则，我们选择了一套基于DVB－C数字环境的系统集成方案。
系统整体网络结构见图1。
该系统由卫星数字电视转发、数字加密电视、NVOD、数据广播四大功能子系统构成。
各子系统所传送的信息不论是图像声音还是数据信号均以数字压缩编码或格式转换技术统一变换为MPEG－2数码流，多路码流信号复合后交织在一起以64QAM的DVB－C标准进行调制，所形成的数字调制信号与其它模拟调制信号一起混合送入CATV网。
系统采用了64QAM调制技术，每个8MHz PAL模拟频道大约可以传输40Mbps数字码流，大致可传送5－8套数字电视节目。
可见，采用数字压缩处理技术，可节省大量的频道资源，以有限的频道资源传送大量的业务信息，这正是综合业务系统的技术基础。
CA TV用户通过一同样是基于DVB－C标准的数字机顶盒进行解调接收，所还原出来的A V信号送TV显示，数据信息则送PC浏览下载。
本系统大量的业务信息都是通过CA TV网下发用户的，当用户需要交互业务时，用户向上发出的信息以简短的请求信号居多，信息量不大。
基于以上考虑，本系统采用了市话网
作上行通道，用户可利用Modem向播控中心传递信息，从而达到交互的目的。
2.1卫星数字电视转发
卫星数字电视转发子系统由数字解调及复合两部分组成。
中央及各省市通过卫星以DVB－S方式发出的QPSK数字电视信号由专用的QPSK解调器转换成ASI标准信号流SPTS，再将其送往多路复用器，多路复用器把若干个SPTS复合成一个包括PCR时间码的多路节目传输流MPTS，然后送往64QAM调制器，以DVB－C方式实时转送用户。
信号流程见图2。
前期方案以2个模拟通道开设12路SPTS数字通道，其中10路作卫星数字电视转发业务用，余下2路为数字加密电视通道。
用于卫星数字电视和加密电视的数字通道配置日后可按需要灵活进行调整和增加，以适应业务发展需要。
2.2数字加密电视
加密系统主要由模拟接收、数字编码及加密业务管理系统构成。
对需要进行收费控制，实现条件接收的模拟电视节目，采用MPEG－2编码器作实时压缩编码，所形成的SPTS码流在复用器端由加密管理系统主控机通过以太网接口进行数字加密处理，加密电视系统的传输调制方式与卫星数字电视数字转发系统一样，统一采用DVB－C标准，在用户端，只有经过加密管理系统授权的用户机顶盒才能正确还原接收此类电视节目，从而实现有条件接收。
加密电视信号流程如图3。
考虑到MPEG－2编码器成本高，前期方案计划先开通2个数字加密频道，日后视业务发展再适当增加频道。
2.3准视频点播(NVOD)
准视频点播(NVOD)是利用循环播出原理，以较短的时间间隔为用户提供班车式视频节目点播服务。
系统由信息采集、节目编辑、业务管理、通讯访问及视频服务器五部分组成。
系统构成见图4。
(1)信息采集
模拟信源经编码器生成MPEG－2数码流，而DVD信源可直接录入，所有录入信号统一以MPEG－2标准通过以太网接口送往视频服务器，存放于视频服务器的磁盘阵列中。
磁盘阵列为SCSI硬盘，30G的硬盘阵列大约可存放15～20套电影节目。
采集通道应不少于2路，以满足日常信源采集的要求。
(2)节目编辑
对磁盘阵列中的影视节目进行动态管理，包括节目菜单制作、节目的动态编排、播出时间及间隔的设置、播放通道的排列等。
(3)业务管理
具有开户、计费、查询、统计、暂停、催收等用户管理功能。
(4)通讯访问
采用专用电话模块，通过电话线接收来自用户的各类指令和请求信息并作出相应的响应。
(5)视频服务器
接收来自信息采集、节目编辑、业务管理、通讯访问子系统的控制管理信息，具体完成。
