防爆等级符号的含义将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。
◆防爆标志格式：Ex：防爆标记(ia)：防爆等级ⅡC：气体组别T4：温度组别◆防爆等级说明：ia 等级：在正常工作时一个故障和二个故障均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为2.0；一个故障时，安全系数为1.5；正常工作时，有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级：在正常工作和一个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为2.0；一个故障时，安全系数为1.5；正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施。
◆爆炸性气体分组对照表：◆温度组别对照表：◆电气设备类型：◆防爆等级：按其使用于爆炸性气体混合物最大安全间隙分为A 、B 、C三级。
一、外壳防护等级外壳防护等级(IP代码)，指电气设备(额定电压≤72.5kV)的外壳，对下述内容的防护能力：◆防止人体接近壳内危险部件；◆防止固体异物进入壳内设备；◆防止由于水进入壳内对设备造成有害影响；IP(国际防护International Protection)代码由第一位特征数字(I)、第二位特征数字(P)、附加字母、补充字母组成。
不要求规定特征数字时，该处有字母X代替，附加字母和补充字母可省略，不需代替。
一、IP代码的组成及含义◆防外物等级：◆防水进入外壳的等级：※代号举例：IP44 此代号指外壳能防止大于1mm的固体进入内部，并且防止任何的方向溅水。
爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备的三个条件：1）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。
电气设备防爆等级和防护等级防爆:在危险区域使用电气设备的等级。
防护:防水防尘第,(,(,条爆炸性气体混合物应按引燃温度分组，并应符合表,(,(,的规定。
一、防爆:仪表的防爆标志 Ex(ia)?C T6 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式 ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别 ?C 被答应涉及?C 类爆炸性气体温度组别 T6 仪表表面温度不超过 85?I.E.C.: 国际电工技术委员会(Internaional Electrotechnical Commission) N.E.C.: 美国电气规程(National Electrical Code, U.S.A.))2、电气元件防爆分类 1、一般保护 EN50.0142、浸油保护 0 EN50.0153、充压保护设施 p EN50.0164、加充粉末 q EN50.0175、阻燃壳体 d EN50.0186、提高安全系数 e EN50.0197、本安保护 i EN50.01208、气密保护 h 未统一9、压力花保护 n 未统一10、非凡措施 s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。
例如:本安型仪表测量电路板不应从其壳体中取出，否则会违反IP40所提出的最低要求。
保护等级由两位数字组成，在其前加上IP字样。
GB4942.1-85《电机外壳防护分级》;IEC34-5第一种防护:防止人体触及或接近壳内带电部分和触及壳内转动部件(光滑的旋转轴和类似部件除外)，以及防止固体异物进入电机。
第二种防护:防止由于电机进水而引起的有害影响。
代号IP xx，含义见下表。
第一位表征数字第一位表征数字防护等级简述含义0 无防护电机无专门防护1 防护大于50mm固体电机能防止大面积的人体(如手)偶然或意外地触及或接近壳内带电或转动部件(但不能防止故意接触)能防止直径大于50mm的固体异物进入壳体 2 防护大于12mm固体电机能防止手指或长度不超过80mm的类似物体触及或接近壳内带电或转动部件能防止直径大于12mm的固体异物进入壳体 3 防护大于2.5mm固体电机能防止直径大于2.5mm的工具或导线触及或接近壳内带电或转动部件能防止直径大于2.5mm的固体异物进入壳体 4 防护大于1mm固体电机能防止直径或厚度大于1mm的导线或片条触及或接近壳内带电或转动部件能防止直径大于1mm的固体异物进入壳体 5 防尘电机能防止触及或接近壳内带电或转动部件进尘量不足以影响电机的正常运行第二位表征数字第二位表征数字防护等级简述含义0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15?防滴电机当电机从正常位置向任何方向倾斜15?以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60?角范围内的淋水无有害影响4 防溅水电机承受任何方向的溅水无有害影响5 防**电机承受任何方向的**无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈**时，电机的进水量应不达到有害的程度 7 防浸水电机当电机浸如规定压力的水中经规定的时间后，电机的进水量应不达到有害的程度 8 潜水电机电机在制造厂规定的条件下能长期潜水。
关于电机绝缘等级一到夏季，电工们为电动机过热而烦恼。
但大家都知道衡量电动机发热程度是用“温升”而不是用“温度”。
一些初学者为此在实践中提出了各种问题。
例如一台A级绝缘的电动机，温升限度为50℃，那么：1、当气温为15℃而绕组温度为80℃时，电动机能否继续运行?一种回答是，当然行：理由是：虽然温升超过了50℃达65℃，但绕组温度并未超过A组绝缘的最高允许工作温度90℃。
而另一种回答是不行，因为温升超过了。
2、当气温为45℃（如夏季露天或高温车间）而电动机绕组温度为95℃时。
电动机能否继续运行?同样有两种意见：一说不行，而另一说可以。
后者理由是铭牌上不是说温升限度为5 0℃ 吗?并未超过此值。
类似上述问题的产生都是由于对温升、温度、绝缘的耐热及发热与散热的平衡等没有明确的概念所致。
一、绝缘材料的耐热等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、1 05、 120、130、155、180、及180℃以上。
所谓绝缘材料的极限工作温度，系指电动机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命严重缩短。
所以电动机在运行中，温度是寿命的主要因素之一。
二、温升温升是电动机与环境的温度差，是由电动机发热引起的。
运行中的电动机铁心处在交变磁场中会产生铁损。
绕组通电后会产生铜损。
还有其他杂散损耗等。
这些都会使电动机温度升高。
另一方面电动机也会散热，当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。
当发热增加或散热减少时就会破坏平衡，使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。
但这时的温差即温升已比前增大了。
所以说温升是电动机设计及运行中的一项重要指标，标志着电动机的发热程度。
一、电机、低压电器外壳防护等级IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护IP0-1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm）的外物侵入IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4-5 防尘，完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作IP5-6 尘密完全防止外物侵入，且可完全防止灰尘侵入IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏IP-45 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-56 防止海浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏IP-78 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏IP-8二、防爆等级可能发生爆炸的环境。

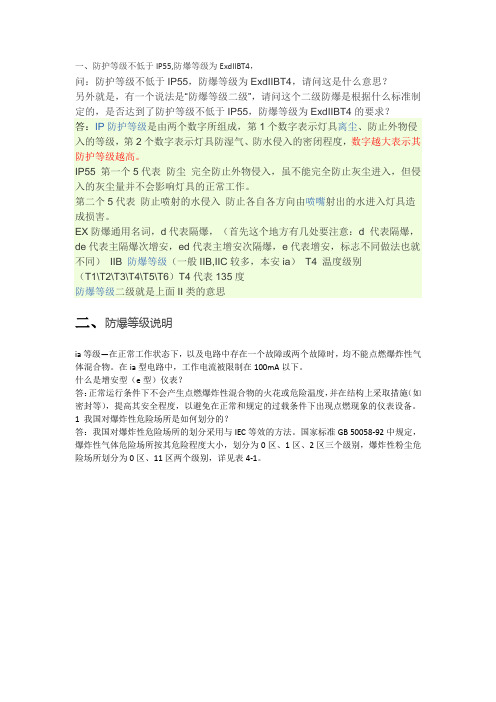

一、防护等级不低于IP55,防爆等级为ExdIIBT4，令狐采学问：防护等级不低于IP55，防爆等级为ExdIIBT4，请问这是什么意思？另外就是，有一个说法是“防爆等级二级”，请问这个二级防爆是根据什么标准制定的，是否达到了防护等级不低于IP55，防爆等级为ExdIIBT4的要求？答：IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
IP55 第一个5代表防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
第二个5代表防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
EX防爆通用名词，d代表隔爆，（首先这个地方有几处要注意：d 代表隔爆，de代表主隔爆次增安，ed代表主增安次隔爆，e代表增安，标志不同做法也就不同） IIB 防爆等级（一般IIB,IIC较多，本安ia） T4 温度级别（T1\T2\T3\T4\T5\T6）T4代表135度防爆等级二级就是上面II类的意思二、防爆等级说明ia等级—在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物。
在ia型电路中，工作电流被限制在100mA以下。
什么是增安型（e型）仪表？答：正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施（如密封等），提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。
1 我国对爆炸性危险场所是如何划分的？答：我国对爆炸性危险场所的划分采用与IEC等效的方法。
国家标准GB 5005892中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表41。
2 国际上对爆炸性危险场所是如何划分的？答：国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。

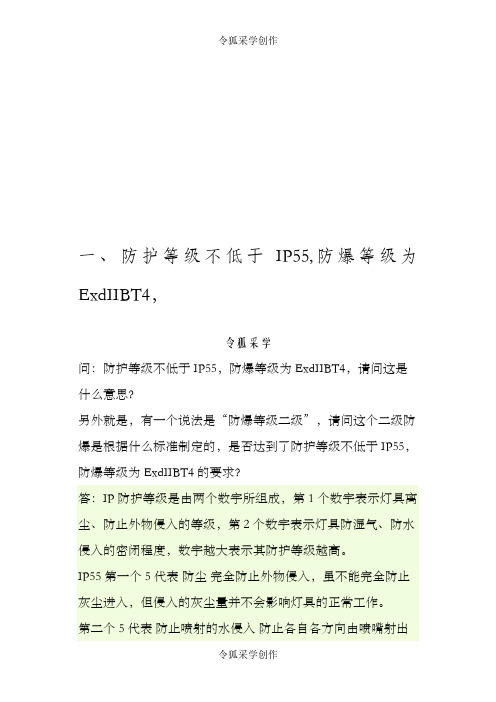

一、防护等级不低于IP55,防爆等级为ExdIIBT4，问：防护等级不低于IP55，防爆等级为ExdIIBT4，请问这是什么意思？另外就是，有一个说法是“防爆等级二级”，请问这个二级防爆是根据什么标准制定的，是否达到了防护等级不低于IP55，防爆等级为ExdIIBT4的要求？答：IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
IP55 第一个5代表防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
第二个5代表防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
EX防爆通用名词，d代表隔爆，（首先这个地方有几处要注意：d 代表隔爆，de代表主隔爆次增安，ed代表主增安次隔爆，e代表增安，标志不同做法也就不同）IIB 防爆等级（一般IIB,IIC较多，本安ia）T4 温度级别（T1\T2\T3\T4\T5\T6）T4代表135度防爆等级二级就是上面II类的意思二、防爆等级说明ia等级—在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物。
在ia型电路中，工作电流被限制在100mA以下。
什么是增安型（e型）仪表？答：正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施（如密封等），提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。
1 我国对爆炸性危险场所是如何划分的？答：我国对爆炸性危险场所的划分采用与IEC等效的方法。
国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4-1。
2 国际上对爆炸性危险场所是如何划分的？答：国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。
防爆等级划分一、防护等级不低于IP55,防爆等级为ExdIIBT4，问：防护等级不低于IP55，防爆等级为ExdIIBT4，请问这是什么意思？另外就是，有一个说法是“防爆等级二级”，请问这个二级防爆是根据什么标准制定的，是否达到了防护等级不低于IP55，防爆等级为ExdIIBT4的要求？答：IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
IP55 第一个5代表防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
第二个5代表防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
EX防爆通用名词，d代表隔爆，（首先这个地方有几处要注意：d 代表隔爆，de代表主隔爆次增安，ed代表主增安次隔爆，e代表增安，标志不同做法也就不同）IIB 防爆等级（一般IIB,IIC较多，本安ia）T4 温度级别（T1\T2\T3\T4\T5\T6）T4代表135度防爆等级二级就是上面II类的意思二、防爆等级说明ia等级—在正常工作状态下，以及电路中存在一个故障或两个故障时，均不能点燃爆炸性气体混合物。
在ia型电路中，工作电流被限制在100mA以下。
什么是增安型（e型）仪表？答：正常运行条件下不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施（如密封等），提高其安全程度，以避免在正常和规定的过载条件下出现点燃现象的仪表设备。
1 我国对爆炸性危险场所是如何划分的？答：我国对爆炸性危险场所的划分采用与IEC等效的方法。
国家标准GB 50058-92中规定，爆炸性气体危险场所按其危险程度大小，划分为0区、1区、2区三个级别，爆炸性粉尘危险场所划分为0区、11区两个级别，详见表4-1。
2 国际上对爆炸性危险场所是如何划分的？答：国际上各主要工业国家对爆炸性危险场所的划分，基本上可分两种意见。
防爆防护等级的划分防爆：在危险区域使用电气设备的等级。
防护：防水防尘一、防爆：仪表的防爆标志Ex(ia)ⅡC T6 的含义:标志内容符号含义防爆声明Ex 符合某种防爆标准，如我国的国家标准防爆方式ia 采用ia 级本质安全防爆方法，可安装在0 区气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体温度组别T6 仪表表面温度不超过85℃危险区域的等级分类及电气元件防爆分类和允许温度区域1、危险区域的等级分类0区（Zone 0）：易爆气体始终或长时间存在1区（Zone 1）：易燃气体在仪表的正常工作过程中有可能发生或存在2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短易爆区域等级划分，国际标准与美国标准的对照比较I.E.C. N.E.C. 气体Zone 0 Class I, Division IZone 1 Class I, Division IZone 2 Class I, Division IIZone 10 Class II, Division IZone 11 Class II, Division II（I.E.C.：国际电工技术委员会（Internaional Electrotechnical Commission）N.E.C.：美国电气规程（National Electrical Code, U.S.A.））2、电气元件防爆分类1、一般保护EN50.0142、浸油保护0 EN50.0153、充压保护设施p EN50.0164、加充粉末q EN50.0175、阻燃壳体d EN50.0186、提高安全系数e EN50.0197、本安保护i EN50.01208、气密保护h 未统一9、压力花保护n 未统一10、特殊措施s 未统一二、仪表壳体防护等级的划分作为应用于易爆危险区的仪表，对其外壳的保护等级亦应作出规定，赋予一定的代码，即IP等级号。
IEC144规定的壳体保护等级由一个对应其抗外界物体冲击与穿刺能力及防水能力的代码表示。

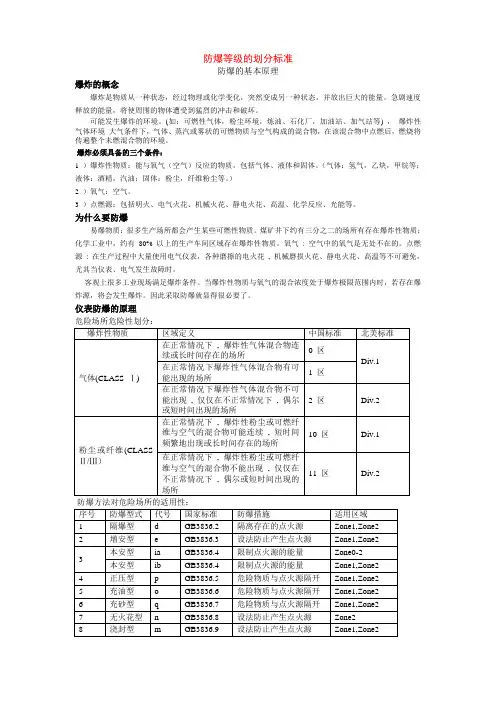

防爆等级的划分标准防爆的基本原理爆炸的概念爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大的能量。
急剧速度释放的能量，将使周围的物体遭受到猛烈的冲击和破坏。
可能发生爆炸的环境。
(如：可燃性气体，粉尘环境，炼油、石化厂，加油站、加气站等) ，爆炸性气体环境大气条件下，气体、蒸汽或雾状的可燃物质与空气构成的混合物，在该混合物中点燃后，燃烧将传遍整个未燃混合物的环境。
爆炸必须具备的三个条件：1 ）爆炸性物质：能与氧气（空气）反应的物质，包括气体、液体和固体。
（气体：氢气，乙炔，甲烷等；液体：酒精，汽油；固体：粉尘，纤维粉尘等。
）2 ）氧气：空气。
3 ）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
为什么要防爆易爆物质：很多生产场所都会产生某些可燃性物质。
煤矿井下约有三分之二的场所有存在爆炸性物质；化学工业中，约有80% 以上的生产车间区域存在爆炸性物质。
氧气: 空气中的氧气是无处不在的。
点燃源: 在生产过程中大量使用电气仪表，各种磨擦的电火花, 机械磨损火花、静电火花、高温等不可避免，尤其当仪表、电气发生故障时。
客观上很多工业现场满足爆炸条件。
当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时，若存在爆炸源，将会发生爆炸。
因此采取防爆就显得很必要了。
仪表防爆的原理危险场所危险性划分：防爆对危险场所的适用性：爆炸性危险气体分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级, 如下表:美国和加拿大首先将散布在空气中的爆炸性物体分成三个CLASS( 类别):CLASS Ⅰ气体和蒸气; CLASS Ⅱ尘埃; CLASS Ⅲ纤维. 然后再将气体和尘埃分成Group( 组) ：气体温度组别划分：仪表的防爆标志注: 该标志中无温度组别项, 说明该仪表不与爆炸性气体直接接触防爆术语：（有关防爆术语及标准）安全栅安全参数定义：安全栅最高允许电压：Um保证安全栅本安端的本安性能，允许非本安端可能输入的最高电压安全栅最高开路电压：Uoc在最高允许电压范围内本安端开路时电压最大值安全栅最大短路电流：Isc在最高允许电压范围内本安端短路时的电流最大值安全栅允许分布电容：Ca保证本质安全性能情况下本安端最大允许外接电容安全栅允许分布电感：La保证本质安全性能情况下本安端最大允许外接电感防爆标志格式说明：将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。
电动机的防爆等级及防护等级从高到低是怎么划分的？1)在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。
3)引燃某种介质的温度分组的划分。
主要分为T1－450℃＜T、T2－300＜T≤ 450℃、T3－200＜T≤300℃、T4－135＜T≤200℃、T5－100＜T≤135 、T6－85＜T≤100℃.详情请参考《爆炸和火灾危险环境电力装置设计规范》GB50058－92防爆电机与普通电机区别：1、防爆电机一般应用在易燃易爆的场合。
2、防爆电机接线盒的密封较普通电机要好。
3、防爆电机防护等级最低为IP55，而普通电机有IPIP23、IP44、IP54、IP55、IP56不等，故而从外形可以分辨出。
下面详细介绍防爆电机：防爆电机是一种可以在易燃易爆厂所使用的一种电机,运行时不产生电火花。
防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。
此外，在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。
防爆电机作为主要的动力设备，通常用于驱动泵、风机、压缩机和其他传动机械。
随着科技、生产的发展，存在爆炸危险的场所也在不断增加。
例如，食用油生产过去是用传统的压榨法工艺，20世纪70年代以后，我国开始引进国外先进的浸出油工艺，但此工艺中要使用含有己烷的化学溶剂，己烷是易燃易爆物质；因此浸出油车间就成了爆炸危险场所，需要使用防爆电机和其他防爆电气产品。
又如，近年来我国公路发展迅速，一大批燃油加油站出现，也给防爆电机提供了新的市场。
产品分类1．按电机原理分可分为防爆异步电机、防爆同步电机及防爆直流电机等。
2．按使用场所分可分为煤矿井下用防爆电机及工厂用防爆电机。
