漏电保护器故障的模拟试跳法

漏电保护试验方法
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护开关具体试验方法：
1、检查开关在合闸状态，电源正常
2、如图，点击试验按钮
3、点击试验按钮后，开关跳闸，复位按钮弹出，
4、此时点击复位按钮，送上开关，
5、试验结束。

备注：如点击试验按钮后开关不跳闸，应检查电源是否正常，如正常，此漏电保护开关故障，
应更换，不可再使用。

漏电保护的远方试跳试验做法漏电保护的远方试跳试验做法,是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。

其适用范围是交流50HZ额定电压380伏，额定电流至250安。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。

但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。

1 漏电保护器的工作原理漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。

三相四线制供电系统的漏电保护器工作原理示意图。

TA 为零序电流互感器, GF 为主开关, TL 为主开关的分励脱扣器线圈。

在被保护电路工作正常, 没有发生漏电或触电的情况下, 由克希荷夫定律可知, 通过TA 一次侧的电流相量和等于零, 即：这样TA 的二次侧不产生感应电动势, 漏电保护器不动作, 系统保持正常供电。

当被保护电路发生漏电或有人触电时, 由于漏电电流的存在, 通过TA 一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。

在铁心中出现了交变磁通。

在交变磁通作用下, TL二次侧线圈就有感应电动势产生, 此漏电信号经中间环节进行处理和比较, 当达到预定值时, 使主开关分励脱扣器线圈TL 通电, 驱动主开关GF 自动跳闸, 切断故障电路,从而实现保护。

用于单相回路及三相三线制的漏电保护器的工作原理与此相同, 不赘述。

2 装设漏电保护器的范围1992 年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。

2.1 必须装漏电保护器(漏电开关) 的设备和场所(1) 属于I类的移动式电气设备及手持式电动工具(I类电气产品, 即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施, 如产品外壳接地) ;(2) 安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3) 建筑施工工地的电气施工机械设备;(4) 暂设临时用电的电器设备;(5) 宾馆、饭店及招待所的客房内插座回路;(6) 机关、学校、企业、住宅等建筑物内的插座回路;(7) 游泳池、喷水池、浴池的水中照明设备;(8) 安装在水中的供电线路和设备;(9) 医院中直接接触人体的电气医用设备;(10) 其它需要安装漏电保护器的场所。

断路器防跳功能的试验新方法断路器防跳功能是一种重要的电气安全保护装置，它能够在电流超过额定值时自动切断电路，以防止电路过载、短路等故障发生。

由于现有的断路器防跳功能试验方法存在一些不足之处，比如测试过程繁琐、操作复杂等问题，需要开发一种新的试验方法来提高测试效率和准确性。

我们可以利用电子积分仪来测试断路器的防跳功能。

具体方法是在待测试的电路上接入一个电子积分仪，该仪器能够测量并记录电路中的累积电流值。

然后，我们以递增的方式给电路加入电流，直到达到断路器的额定电流值。

在整个测试过程中，电子积分仪会实时监测电路中的累积电流，并将其记录下来。

接下来，我们可以设计一个电子控制系统来模拟电路的负载变化，从而对断路器的防跳功能进行全面测试。

该电子控制系统可以通过调节电阻的大小来改变电路的负载，从而实现对电流的控制。

我们可以通过逐步增加负载来测试断路器的防跳功能，直到达到其额定负载。

在测试过程中，电子控制系统可以根据实际的负载情况来模拟不同负载条件，从而全面评估断路器的防跳性能。

我们还可以利用数字图像处理技术来辅助断路器防跳功能的测试。

具体方法是在待测试的电路上安装一个摄像头，摄像头可以实时拍摄电路中的电流表指针或数字显示屏，并将拍摄的图像传输到计算机上进行处理。

利用数字图像处理技术，我们可以对图像进行分析和识别，从而获取电流表指针或数字显示屏上显示的电流数值。

通过对一系列图像进行处理和分析，我们能够获得电路中的实时电流数值，并对其进行记录和保存。

断路器防跳功能的试验新方法是利用电子积分仪、电子控制系统和数字图像处理技术来测试断路器的防跳性能。

通过这些新方法，我们可以实现对断路器防跳功能的全面评估，提高测试效率和准确性，为电气安全保护装置的研发和应用提供有力支持。

断路器防跳功能的试验新方法全文共四篇示例，供读者参考第一篇示例：断路器是电力系统中常见的一种电气设备，用于在电路中发生短路或过载时自动切断电源，以保护电气设备和人身安全。

在实际应用中，断路器可能会出现误跳的情况，即在电路出现正常工作的情况下，断路器却会自动跳闸切断电源，导致电力系统中断。

为了解决这一问题，需要对断路器的防跳功能进行有效测试，以保证其在正常工作状态下不会误跳。

本文将介绍一种新的试验方法，用于测试断路器的防跳功能，并验证其有效性。

本文提出的新的试验方法是基于电力系统仿真技术的，通过在电力系统仿真软件中建立虚拟电路，模拟短路或过载情况，然后对断路器的防跳功能进行测试和验证。

该方法具有以下优点：一是试验过程简单方便，无需实际接入电路和设备，减少了安全隐患；二是成本低廉，只需要进行电力系统仿真软件的简单设置和操作，无需购买昂贵的试验设备和材料；三是能够对断路器在不同电路条件下的防跳功能进行全面测试，更加真实可靠。

与传统的试验方法相比，该方法具有更高的测试灵敏度和准确性，能够更好地发现断路器防跳功能存在的问题。

由于试验过程在虚拟环境中进行，无需实际接入电路和设备，减少了对电力系统的影响和安全隐患，提高了试验的安全性和稳定性。

该方法还可以根据实际电路条件进行多种情况的测试，能够更全面地评估断路器的防跳功能，为断路器的设计和应用提供更可靠的依据。

断路器的防跳功能是其在电力系统中正常工作的重要保障，为了保证其可靠性和稳定性，需要对其进行有效的测试和验证。

本文提出的基于电力系统仿真技术的试验方法，能够更全面、更深入地测试断路器的防跳功能，具有较高的实用价值和推广潜力。

相信随着电力系统仿真技术的不断发展和完善，该试验方法将会在实际应用中得到广泛推广和应用。

第二篇示例：断路器是一种用于保护电路免受过载和短路的电气装置。

在日常生活和工业生产中，我们经常会遇到断路器意外跳闸的情况，这给我们的生活和工作带来了不便。

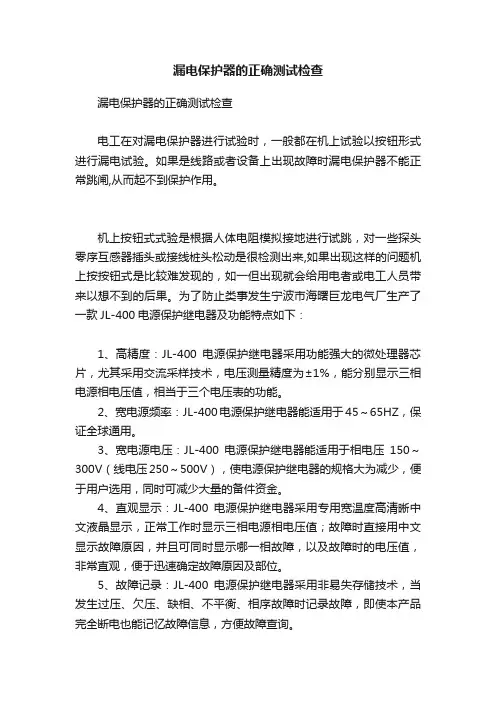

漏电保护器的正确测试检查漏电保护器的正确测试检查电工在对漏电保护器进行试验时，一般都在机上试验以按钮形式进行漏电试验。

如果是线路或者设备上出现故障时漏电保护器不能正常跳闸,从而起不到保护作用。

机上按钮式式验是根据人体电阻模拟接地进行试跳，对一些探头零序互感器插头或接线桩头松动是很检测出来,如果出现这样的问题机上按按钮式是比较难发现的，如一但出现就会给用电者或电工人员带来以想不到的后果。

为了防止类事发生宁波市海曙巨龙电气厂生产了一款JL-400电源保护继电器及功能特点如下：1、高精度：JL-400电源保护继电器采用功能强大的微处理器芯片，尤其采用交流采样技术，电压测量精度为±1%，能分别显示三相电源相电压值，相当于三个电压表的功能。

2、宽电源频率：JL-400电源保护继电器能适用于45～65HZ，保证全球通用。

3、宽电源电压：JL-400电源保护继电器能适用于相电压150～300V（线电压250～500V），使电源保护继电器的规格大为减少，便于用户选用，同时可减少大量的备件资金。

4、直观显示：JL-400电源保护继电器采用专用宽温度高清晰中文液晶显示，正常工作时显示三相电源相电压值；故障时直接用中文显示故障原因，并且可同时显示哪一相故障，以及故障时的电压值，非常直观，便于迅速确定故障原因及部位。

5、故障记录：JL-400电源保护继电器采用非易失存储技术，当发生过压、欠压、缺相、不平衡、相序故障时记录故障，即使本产品完全断电也能记忆故障信息，方便故障查询。

6、安装方式：JL-400电源保护继电器底座采用导轨式另设两个M4螺孔结构，可HT35导轨安装，也可用M4螺钉固定，两种安装方式，更加灵活方便。

7、人性化电压不平衡保护：JL-400电源保护继电器内部建立优化的数学模型，能根据三相电压不平衡度自动调整动作时间，不需要用户设置。

功能：JL-400电源保护继电器是一种多功能三相电源系统或三相用电设备的监测和保护仪器。

漏电保护器模拟漏电测试记录漏电保护器是一种重要的安全设备，用于检测并切断电路中的漏电流，以保护人身安全和电器设备的正常运行。

漏电保护器的测试对于确保设备的可靠性和安全性非常重要。

本文将详细记录一次漏电保护器模拟漏电测试的过程及结果。

1.测试目的本次测试的目的是模拟漏电保护器在正常使用情况下的漏电保护功能，并记录测试结果以评估其性能和可靠性。

2.准备工作2.1.漏电保护器：选用一款标准的漏电保护器作为测试样品，确保其品质和性能符合相关标准。

2.2.测试设备：准备一台可靠的漏电电流测试仪，用于模拟漏电情况并记录测试数据。

2.3.电源和负载：准备稳定的交流电源和负载，以提供测试所需的电流和电压。

3.实验步骤3.1.连接电路：根据漏电保护器的接线图，正确连接漏电保护器、电源和负载。

确保连接可靠且安全。

3.2.设定电流：通过调节负载电阻或电源电压，使得负载电流增大到接近漏电保护器的动作电流。

确保负载电流平稳且稳定。

3.3.模拟漏电：使用测试仪的漏电电流功能，模拟漏电情况。

可以逐步增加漏电电流，持续一段时间，然后在测试仪上观察漏电保护器是否及时切断电路。

3.4.记录数据：在测试过程中，记录漏电电流的数值、漏电保护器的动作时间和测试持续时间等关键数据。

4.测试结果在本次测试中，我们使用了一款标准的漏电保护器，并模拟了漏电保护器动作电流的漏电情况。

以下是测试结果的详细记录：-漏电电流：开始时，我们设置了漏电电流为10mA，并逐步增加到50mA，持续测试了5分钟。

- 漏电保护器动作时间：在漏电电流达到漏电保护器的额定动作电流时，漏电保护器能够及时切断电路，动作时间在10ms以内。

-动作后的保护：在漏电保护器动作后，我们检查电路是否被切断，并确认电源供电正常情况下，漏电保护器可以实现自动恢复。

通过以上测试结果可以看出，漏电保护器在模拟漏电测试中表现出良好的性能和可靠性。

它能够及时切断电路，保护人身安全，并能够在故障恢复后自动复位，保障了电器设备的正常运行。

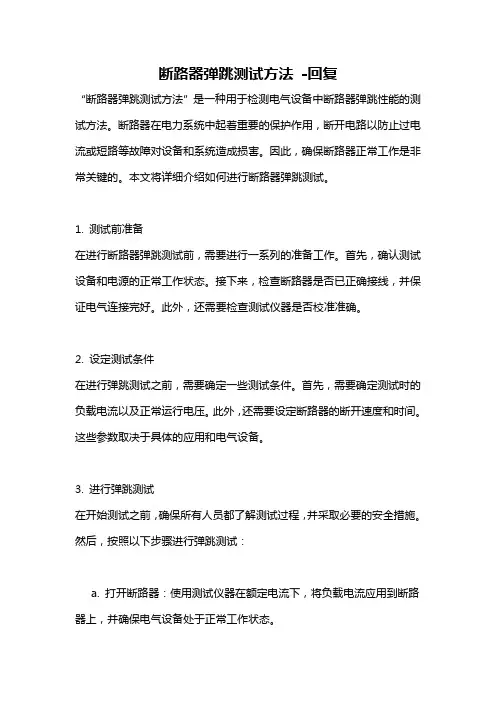

断路器弹跳测试方法-回复“断路器弹跳测试方法”是一种用于检测电气设备中断路器弹跳性能的测试方法。

断路器在电力系统中起着重要的保护作用，断开电路以防止过电流或短路等故障对设备和系统造成损害。

因此，确保断路器正常工作是非常关键的。

本文将详细介绍如何进行断路器弹跳测试。

1. 测试前准备在进行断路器弹跳测试前，需要进行一系列的准备工作。

首先，确认测试设备和电源的正常工作状态。

接下来，检查断路器是否已正确接线，并保证电气连接完好。

此外，还需要检查测试仪器是否校准准确。

2. 设定测试条件在进行弹跳测试之前，需要确定一些测试条件。

首先，需要确定测试时的负载电流以及正常运行电压。

此外，还需要设定断路器的断开速度和时间。

这些参数取决于具体的应用和电气设备。

3. 进行弹跳测试在开始测试之前，确保所有人员都了解测试过程，并采取必要的安全措施。

然后，按照以下步骤进行弹跳测试：a. 打开断路器：使用测试仪器在额定电流下，将负载电流应用到断路器上，并确保电气设备处于正常工作状态。

b. 观察断路器动作：使用高速摄影机或示波器等仪器记录断路器关闭和打开的过程。

注意观察断路器接触部件之间的接触情况。

c. 记录测试数据：根据测试仪器提供的数据，记录断路器关闭和打开的时间。

此外，还应记录断路器接触电阻和接触跳动等相关参数。

d. 重复测试：多次测试断路器的弹跳性能，并记录所有数据。

为了减少测试误差，建议进行多次测试并取平均值。

e. 分析测试结果：根据测试数据分析断路器的弹跳性能。

比较不同测试结果之间的差异，并评估断路器的运行状态。

4.数据处理和评估完成弹跳测试后，需要对测试数据进行处理和评估。

首先，将各次测试的数据进行平均，以获得更准确的测试结果。

然后，根据相关标准或设备要求，评估断路器的弹跳性能是否满足要求。

如果测试结果不符合要求，可能需要调整断路器的参数或进行维护和修复。

5. 测试报告和记录对于每一次弹跳测试，都应编制详细的测试报告和记录。

工地测试漏电保护器的方法
1. 嘿，你知道吗？我们可以先给漏电保护器通上电，然后看看它反应灵不灵敏呀！就像你看到危险会不会马上跳起来一样。

比如按一下测试按钮，看看它是不是“嗖”地一下就跳闸了。

2. 来，咱还可以用个小工具，像个小电笔似的，在漏电保护器旁边测一测呀！这就好比侦探拿着放大镜寻找线索呢。

如果小电笔有反应，那说明漏电保护器可能有问题哟。

3. 哎呀呀，也可以模拟漏电的情况呀，接个小电阻啥的，看它能不能及时动作，这就好像是设置个小陷阱考验它一样。

要是没反应，那可不行哦！
4. 你想想看，我们能不能把漏电保护器放到不同的环境中去测试呀？好比把一个战士放到各种战场上去检验他的能力。

比如潮湿的地方、高温的地方，看看它在不同情况下的表现呢。

5. 嘿，还能观察漏电保护器的指示灯呀，亮还是不亮，亮得对不对呀！这就像看信号灯一样呢，如果指示不对，那可就要注意啦。

6. 要不，咱找个专业的师傅来演示一下怎么测试，咱跟着学。

这就像有个老师带着你学习新技能一样，多好呀。

然后自己再试试。

7. 咱还可以把测试漏电保护器当成一个有趣的游戏呀，每次测试都像是闯一关，看看能不能顺利通过呢。

要是通不过，那咱可得好好研究研究啦。

8. 哎呀，测试的时候可别马虎呀！就像考试一样要认真对待，不然出了问题可就麻烦啦。

你说是不是？
9. 总之，测试漏电保护器的方法有很多呢，我们要认真去做，这样才能保证用电安全哟！这可不是开玩笑的事呢！。

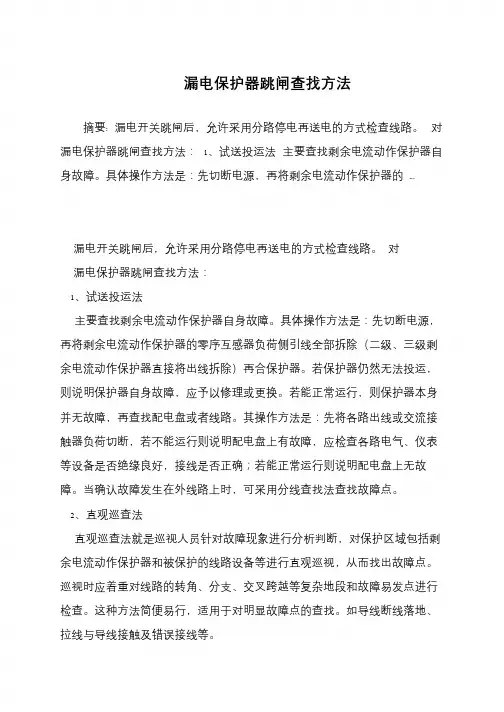

漏电保护器跳闸查找方法
摘要: 漏电开关跳闸后，允许采用分路停电再送电的方式检查线路。

对漏电保护器跳闸查找方法：1、试送投运法主要查找剩余电流动作保护器自身故障。

具体操作方法是：先切断电源，再将剩余电流动作保护器的...
漏电开关跳闸后，允许采用分路停电再送电的方式检查线路。

对
漏电保护器跳闸查找方法：
1、试送投运法
主要查找剩余电流动作保护器自身故障。

具体操作方法是：先切断电源，再将剩余电流动作保护器的零序互感器负荷侧引线全部拆除（二级、三级剩余电流动作保护器直接将出线拆除）再合保护器。

若保护器仍然无法投运，则说明保护器自身故障，应予以修理或更换。

若能正常运行，则保护器本身并无故障，再查找配电盘或者线路。

其操作方法是：先将各路出线或交流接触器负荷切断，若不能运行则说明配电盘上有故障，应检查各路电气、仪表等设备是否绝缘良好，接线是否正确；若能正常运行则说明配电盘上无故障。

当确认故障发生在外线路上时，可采用分线查找法查找故障点。

2、直观巡查法
直观巡查法就是巡视人员针对故障现象进行分析判断，对保护区域包括剩余电流动作保护器和被保护的线路设备等进行直观巡视，从而找出故障点。

巡视时应着重对线路的转角、分支、交叉跨越等复杂地段和故障易发点进行检查。

这种方法简便易行，适用于对明显故障点的查找。

如导线断线落地、拉线与导线接触及错误接线等。
