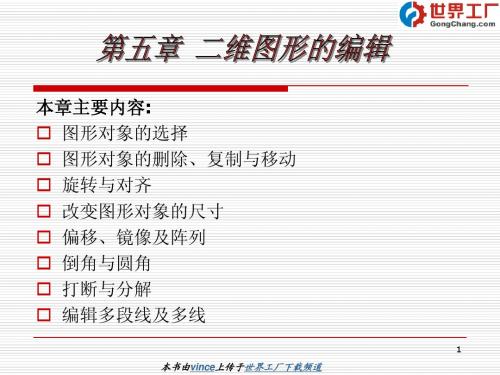

CAD教程第05章
3
本书由vince上传于世界工厂下载频道
三、对象编组——建立选择集（GROUP）
在AutoCAD中，编组是保存的对象集，它随图形一起保存。 编组提供了以组为单位操作图形元素的简单方法，可以通过添加 或删除对象来更改编组的部件。可以使用“对象编组”对话框来 创建编组。输入GROUP命令，打开话框，完成相应操作。常用 在图形较多的情况下。
五、修剪对象（TR）
通过修剪对象，可以使对象精确地终止于由其他对象定义的 边界。剪切边可以是直线、圆弧、圆、多段线、椭圆、样条曲线 等。此命令非常有用，同样注意选择的顺序。
9
本书由vince上传于世界工厂下载频道
§5-5
偏移、镜像与阵列
一、偏移（O）
偏移命令用于创建同心圆、平行线和平行曲线。
二、镜像复制（MI）
镜像命令用于创建对象的镜像图像。
三、阵列复制（AR）
阵列是指创建按指定方式排列的多个对象副本，包括矩形方式 和环形方式。对于矩形阵列，可以控制行和列的数目以及它们之 间的距离；对于环形阵列，可以控制对象副本的数目并决定是否 旋转副本。对于绘制多个定间距的对象，阵列比复制要方便得多。
10
本书由vince上传于世界工厂下载频道
§5-11
夹点编辑
在未执行命令的前提下，对图形对象双击鼠标左键，会出现 入图所示的蓝色方块，称之为夹点（冷夹点），若再对冷夹点点 击鼠标左键，蓝色方块会变成红色的，称为激活夹点（热夹点）， 这时可对夹点进行编辑操作 。利用AutoCAD 的夹点功能，可以 对对象进行拉伸、移动、复制、缩放以及镜像等编辑操作 。
13
本书由vince上传于世界工厂下载频道
1.指定距离倒角
执行倒角命令后，选择提示中的D（距离）项，输入第一个和第 二个倒角距离，选择倒角直线即可将对象倒角 。

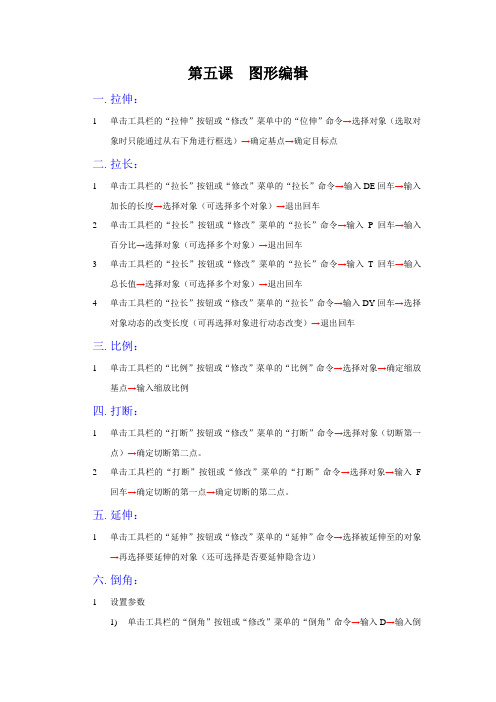

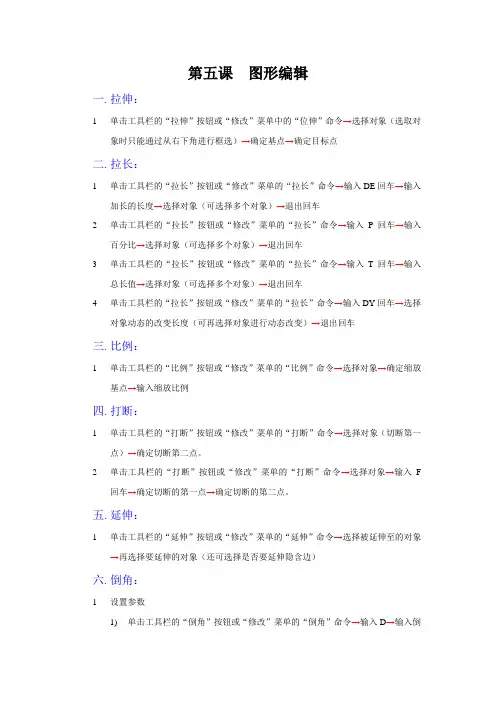

第五课 图形编辑
第五课图形编辑一.拉伸：1单击工具栏的“拉伸”按钮或“修改”菜单中的“位伸”命令→选择对象（选取对象时只能通过从右下角进行框选）→确定基点→确定目标点二.拉长：1单击工具栏的“拉长”按钮或“修改”菜单的“拉长”命令→输入DE回车→输入加长的长度→选择对象（可选择多个对象）→退出回车2单击工具栏的“拉长”按钮或“修改”菜单的“拉长”命令→输入P回车→输入百分比→选择对象（可选择多个对象）→退出回车3单击工具栏的“拉长”按钮或“修改”菜单的“拉长”命令→输入T回车→输入总长值→选择对象（可选择多个对象）→退出回车4单击工具栏的“拉长”按钮或“修改”菜单的“拉长”命令→输入DY回车→选择对象动态的改变长度（可再选择对象进行动态改变）→退出回车三.比例：1单击工具栏的“比例”按钮或“修改”菜单的“比例”命令→选择对象→确定缩放基点→输入缩放比例四.打断：1单击工具栏的“打断”按钮或“修改”菜单的“打断”命令→选择对象（切断第一点）→确定切断第二点。
2单击工具栏的“打断”按钮或“修改”菜单的“打断”命令→选择对象→输入F 回车→确定切断的第一点→确定切断的第二点。
五.延伸：1单击工具栏的“延伸”按钮或“修改”菜单的“延伸”命令→选择被延伸至的对象→再选择要延伸的对象（还可选择是否要延伸隐含边）六.倒角：1设置参数1)单击工具栏的“倒角”按钮或“修改”菜单的“倒角”命令→输入D→输入倒角第一条边的距离→输入倒角第二条边距离2)单击工具栏的“倒角”按钮或“修改”菜单的“倒角”命令→输入A→输入倒角边的距离→输入倒角边形成的角度3)单击工具栏的“倒角”按钮或“修改”菜单的“倒角”命令→输入T→再输入T或N（是否修剪多出来的边。
）2开始倒角1)单击工具栏的“倒角”按钮或“修改”菜单的“倒角”命令→选择第一条边→选择第二条边2)单击工具栏的“倒角”按钮或“修改”菜单的“倒角”命令→输入P→选择一条多段线七.圆角：1设置参数1)单击工具栏的“圆角”按钮或“修改”菜单的“圆角”命令→输入R→输入半径长度2)单击工具栏的“圆角”按钮或“修改”菜单的“圆角”命令→输入T→再输入T或N（是否修剪多出来的边。

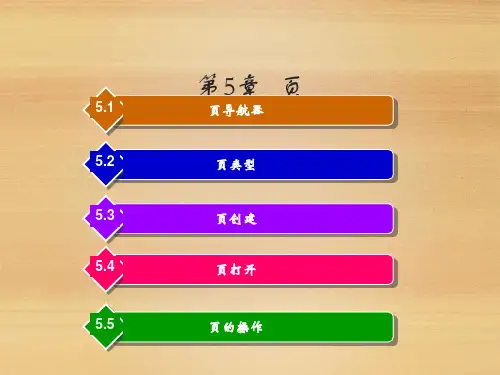

第5章 EPLAN中的页
【设置】>【项目名称】>【管理】>【页】中，激活“手
动页排序”。
•
手动页排序仅影响列表显示，不影响树结构显示。
•
在页导航器列表显示中，单击鼠标右键选
择“手动页排序”，将弹出“手动页排序”对
话框，如图5-14所示。
图5-14 “手动页排序”对话框
•
通过
上移或下移进行排序。例如，可以将
第200页移动到第2页后面，单击“确认”。
•
信息包含Windows的登录名称和第一个用户的登录
名称，这样第二个用户就知道谁锁定了此页。
5.5 页的操作
•
本节主要讨论页的改名、删除、保存、复
制、编号和排序。
•
通常在设计过程中需要为创建的页改名。
•
单击【页】>【重命名】，或在页导航器
中单击鼠标右键选择“重命名”，在高亮处更
改页名。
图5-7 页的改名
•
在页的列表显示中，原来的第200页确实移动到了第3页，
如图5-15所示。
图5-15 手动页排序过程
•
但是，在页导航器树结构显示中，原来的
第200页还在最后一页。
•
为了使在页的树结构中也能显示在第3页，
需要在列表显示中从第3页起进行一次编号。
•
这样，页导航器树结构显示中，原来的第
200页也变为第3页了。
•
在“调整结构”对话框中，可调整源和目标的结构
标识符，如图5-10所示。
图5-10 页复制中的结构调整
•
可以在不同项目中进行页的复制。单击
【页】>【复制从/到】，在“复制页”对话框
中源项目和目标项目以树结构显示。
•

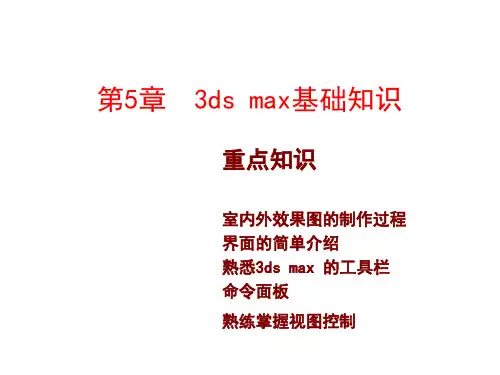

3ds Max建筑室内外效果图实用教程最新版课件第5-8章
5.3 3ds max 的基本概念
5.3.1 对象 1．面向对象的特征 2．参数化对象 3．操作示例——参数化的长方体 4．次对象
5.3.2 层级结构
1．场景的层级结构 2．材质/贴图的层级结构 3．对象的层级结构
5.3.3 视图
1．正投影视图 2．正交视图 3．透视图 4．摄影机视图
5.3.4 空间坐标系统
1．空间坐标系统的类型 2．空间坐标系统的变换
5.3.5 轴心
在3ds max 中，对象产生的各种编辑操 作的结果都是以轴心作为坐标中心来操作的。 “轴心” 是指对象编辑时中心定位的位置，用户 可以设定不同对象的.4.1 选择对象
1．最基本的方法——单击选择 2．区域选择 3．属性选择 4．过滤选择集
绘制两条长短不一的波浪曲线作为截面图形进行放样，并在修改命令面板下的“变
形”卷展栏中单击
命令进行修改。为表现两边对称，可进行“镜像”。最终
效果参见文件“双层窗帘.max”， 如图6-167所示。
11）3ds max 2017有几种高级建模方式？分别是哪几种？
12）在3ds max 2017中存在着几种类型的面片？分别是哪几种？
4．利用胶囊体创建沙发靠垫
6.2 二维线型的创建与编辑
6.2.1 创建二维线型
1．“名称和颜色” 卷展栏 2．“插值” 卷展栏 3．“渲染” 卷展栏 4．“创建方法” 卷展栏 5．“键盘输入” 卷展栏
6.2.2 二维线型的编辑
二维线型的编辑是指对绘制完成的线型进行修改和编辑， 可以改变线型形状、合并线型、打开线型等，操作包括点、 线段和曲线3个级别。
3. 操作示例—创建有机形态的葫芦
6.5 实训操作 创建窗帘
1.制作窗帘的上部曲线

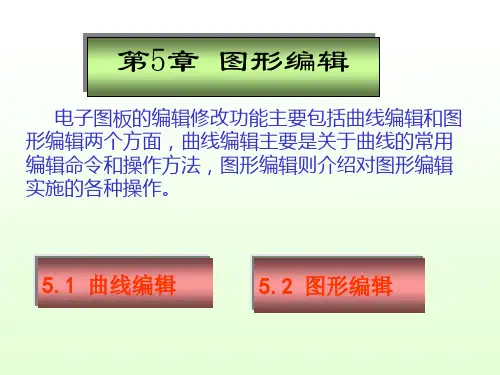

计算机绘图应用教程—CAXA电子图板xp第5章
5.2.7 改 变 图 层
1 键盘命令： mlayer 2 功 能：改变所拾取图形元素的图层。 3 操 作：拾取“改变图层”命令后，出现
立即菜单，在此可切换“移动/ 拷贝”，系统提示“拾取添 加” ， 用鼠标拾取所需改变线型的图 形元素，然后单击鼠标右键， 系统弹出 “层控制”对话框， 选
5.2.8 右键直接操作功能
5 .2 图 形 编 辑
5.2.1取消操作与重复操作 5.2.5 改 变 颜 色
5.2.2剪切、拷贝与粘贴
55..22. 5. 8 改 箭变头线 形
5.2.3插入、删除对象
5.2.7 改 变 图 层
5.2.4拾取删除与删除所有 5.2.8 右键直接操作功能
5.2.1取消操作与重复操作
1.取消操作 键盘命令：undo 功 能：取消最后一次发生的操作 操 作：图形绘制和编辑过程中，如果
5.1.4 旋 转
1. 命令 键盘命令：rotate
2. 功能 将拾取到的图形元素进行旋转或旋 转拷贝。
5.1.4 旋 转 3. 操作示例
（a）被拾取的图形 （b）图形旋转
（c）图形旋转拷贝
旋转拷贝的绘图实例
5.1.5 镜 像
1. 命令 键盘命令：mirror
2. 功能 将拾取到的图形以某一条直线为轴 线进行对称镜像或对称镜像拷贝。
板中，以供图形粘贴时使用。 操 作：用鼠标选取要剪切的图形，按下
鼠标右键确认，此时系统提示输 入图形的定位基点，单击鼠标左 键确定即可。
5.2.2剪切、拷贝与粘贴
2.图形拷贝 键盘命令：copy 功 能：将选中的图形或OLE对象送入剪贴
板中，以供图形粘贴时使用。 操 作：用鼠标选取要剪切的图形，按下
powerpoint 2007基础与上机实训课件 第05章 图形处理功能
中文版PowerPoint 2007基础教程与上机实训
5.4 编辑图形
在PowerPoint中，可以对绘制的图形进行个性化的编辑。和其他操 作一样，在进行设置前，应首先选中该图形。一般情况下，当图形绘制 完成后，将自动处于选中状态，等待用户的进一步调整和设置。对图形 最基本的编辑包括旋转图形、对齐图形、层叠图形和组合图形等。 旋转图形 对齐图形 层叠图形 组合图形
中文版PowerPoint 2007基础教程与上机实训
调整图片的对比度和亮度
图片的亮度是指图片整体的明暗程度，对比度是指图片中最亮部分 和最暗部分的差别。用户可以通过调整图片的亮度和对比度，使亮度或 对比度效果不好的图片视觉效果更为舒适，也可以将正常的图片调高亮 度或降低对比度等达到某种特殊的效果。
本章章节内容安排如下:
5.1 在幻灯片中插入图片 5.2 编辑图片 5.3 在幻灯片中绘制图形 5.4 编辑图形 5.5 设置图形格式 5.6 插入与编辑艺术字 5.7 插入相册 5.8 实例制作——家居展览 5.9 思考与练习
中文版PowerPoint 2007基础教程与上机实训
中文版PowerPoint 2007基础教程与上机实训

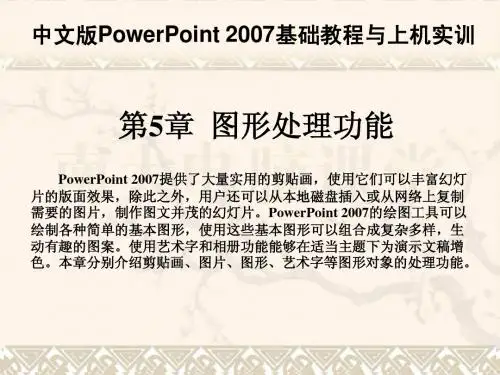

第5章 图形处理功能
PowerPoint 2007提供了大量实用的剪贴画，使用它们可以丰富幻灯 片的版面效果，除此之外，用户还可以从本地磁盘插入或从网络上复制 需要的图片，制作图文并茂的幻灯片。PowerPoint 2007的绘图工具可以 绘制各种简单的基本图形，使用这些基本图形可以组合成复杂多样，生 动有趣的图案。使用艺术字和相册功能能够在适当主题下为演示文稿增 色。本章分别介绍剪贴画、图片、图形、艺术字等图形对象的处理功能。
中文版PowerPoint 2007基础教程与上机实训
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5章图形编辑5.1对象选择方式用户在对图形进行编辑操作之前，需要选择编辑的对象，即创建选择集，被选中的实体以虚线显示出来。
用户也可以在运行编辑命令前创建选择集。
选择集可以包含单一对象或者多个对象。
AutoCAD为用户提供多种创建选择集的方式，并可以对选择集进行修改。
5.1.1选择单个实体对象在需要选择对象时，直接将靶框或者拾取框移到要编辑的单个实体上，单击鼠标左键，即可选中目标。
此外，在执行编辑命令时，当命令行出现“选择对象：” 提示时，输入L并回车，AutoCAD将把最后绘制的单个实体选择为目标。
5.1.2 选择多个实体对象1．选择窗口方式该方式选择完全包含于矩形窗口中的所有对象。
具体方法为：当需要选择对象时，首先确定窗口的左侧角点，然后向右拖动到适当的位置，确定右侧角点，这两点所确定的矩形窗口称为选择窗口，被选择窗口所完全包含的对象将被选中。
参见图5-1。
（1）选择对象（2）选择结果图5-1 用选择窗口选择对象2．交叉选择窗口方式该方式选择完全或者部分包含于矩形窗口中的所有对象。
具体方法为：当需要选择对象时，首先确定窗口的右侧角点，然后向左拖动到适当的位置，确定左侧角点，这两点所确定的矩形窗口称为交叉选择窗口，被交叉选择窗口所完全或者部分包含的对象将被选中。
参见图5-2。
（1）选择对象（2）选择结果图5-2 用交叉选择窗口选择对象3．选择全部目标在“选择对象：” 提示下输入ALL并回车，AutoCAD将自动选中当前视图中的全部图形目标。
4．使用多边形选择窗口和交叉多边形选择窗口选择对象（1）选择对象（2）选择结果图5-3 用多边形选择窗口选择对象当需要选择的对象在一个不规则的区域内时，可以使用多边形选择窗口和交叉多边形选择窗口进行选择。
完全包含在多边形选择窗口内的对象将被选择，而对象的全部或者部分包含在交叉多边形选择窗口内时，对象都会被选中。
要使用多边形选择窗口选择对象，应在“选择对象：”提示下输入wp，然后依次指定多边形的顶点。
要使用交叉多边形选择窗口选择对象，应在“选择对象：”提示下输入cp，然后依次指定多边形的顶点。
图5-3左图即为使用多边形选择窗口选择对象的情况，图5-3右图为选择结果。
图5-4左图即为使用交叉多边形选择窗口选择对象的情况，图5-4右图为选择结果。
（1）选择对象（2）选择结果图5-4 用交叉多边形选择窗口选择对象5．使用选择栏选择对象选择栏由一段直线或者多段线组成，其贯穿的所有对象都被选中。
在需要选择对象时，输入F即表示使用选择栏选择对象。
图5-5为执行“删除”操作时用选择栏选择对象的情况。
（1）选择对象（2）选择结果图5-5 用选择栏选择对象5.1.3 密集或重叠对象的选择当待选择的对象处于非常密集或者重叠的区域时，是很难一次就能选准对象的。
这时，可以使用循环选择方式，即在出现“选择对象：”提示时，首先按住“Ctrl”键，在待选择对象附近反复单击，直到选中待选对象为止。
如选择栏线图5-6中需要选择图示的直线段，选择时，按住“Ctrl”键，第一次在A点处单击，选中的一般为填充图案，再次单击将选中直线段。
待选择的线段A（1）待选对象（2）第1次选择结果（3）第2次选择结果图5-6 借助“Ctrl”键进行循环选择5.1.4 快速选择选择菜单“工具｜快速选择”菜单项5.1.5 从选择集中删除或者增加对象在编辑对象过程中创建了一个选择集后，要删除选择集中的某个对象，可以在命令行“选择对象：”提示下输入R并回车，这时命令栏内的提示为“删除对象：”，此时可选择要从选择集要删除的对象。
如果要回到“选择对象”状态，可以输入A命令。
另外，要从选择集中删除对象，也可以在“选择对象：”提示下按住“Shift”键，然后选择对象。
利用“快速选择”对话框也可以用来从当前选择集中删除某些对象。
5.1.6 定义实体组在命令提示符后输入group 命令，会出现“对象编组”对话框。
该对话框包括四个组成部分：1．“编组名” 列表框2．“编组标识”选项组3．“创建编组”选项组4．“修改编组”选项组5.2 利用夹点进行编辑利用夹点进行编辑前，应首先选择称为基夹点的夹点，基夹点可以是一个或者多个，基夹点将被加亮显示。
选择多个基夹点的方法是：按住“Shift”键，逐次选择夹点。
基夹点之间的几何图形在编辑时保持形状不变。
默认的夹点编辑模式为拉伸。
要切换夹点编辑模式，可以在选择基夹点后按空格键或者“Enter”键。
5.2.2 利用夹点移动对象移动对象时仅改变对象的位置，而不改变其形状。
图5-13为将小矩形移动到大矩形中间的过程。
操作步骤为：（1）选择小矩形对象，显示夹点；（2）选择小矩形左上角点作为基夹点，参见图5-13（2）；（3）按空格键切换至移动编辑模式；（4）拖动至大矩形左上角点位置；（5）按“Esc”键，取消夹点，结果参见图5-13（3）（1）原图（2）选择对象以及基夹点（3）结果图5-13 利用夹点移动对象5.2.3 利用夹点旋转对象图5-14为将图5-8旋转30°的过程。
操作步骤为：（1）首先为整个图形创建一个编组，便于对整个图形进行编辑；（2）因为要绕中心点旋转，为方便选择中心点为基夹点，将图形放大显示；（3）单击图形上任意一点，可以选择整个图形；（4）单击中心点作为基夹点，参见图5-14（1）；（5）按两次空格键盘切换至旋转编辑模式；（6）输入旋转角度30°；（5）按“Esc”键，取消夹点，结果参见图5-14（2）。
（1）选择基夹点（2）旋转结果图5-14 利用夹点旋转对象5.2.4 利用夹点按比例缩放对象操作步骤为：（1）首先为整个图形创建一个编组，便于对整个图形进行编辑；（2）单击图形上任意一点，可以选择整个图形；（3）单击希望按比例缩放时位置不变的夹点使之成为基夹点（这里选择中心点），（4）按三次空格键盘切换至比例缩放编辑模式；（5）输入比例值（如1.2）；（6）按“Esc”键，取消夹点。
5.2.5 利用夹点创建镜像对象操作步骤为：（1）选择整个图形，显示夹点；（2）选择最上夹点作为基夹点；（3）按四次空格键盘切换至镜像编辑模式；（4）输入c按复制方式镜像对象，即镜像操作后保留原图；（5）打开“正交模式”，然后向下拖动至任意点处单击；（6）按“Esc”键，取消夹点。
5.3 移动、旋转和对齐5.3.1 图形移动移动是指将对象在水平和垂直方向平移，操作步骤为：（1）单击“修改| 移动”菜单项，或者修改工具栏中的“移动”按钮，或者在命令行输入Move命令；（2）选择要移动的对象，选择完毕后按“Enter”结束对象选择；（3）指定移动的基点；（4）指定移动的第二个位移点，结束移动操作。
5.3.2 图形旋转旋转是指将对象绕基点旋转指定的角度。
旋转对象的步骤为：（1）单击“修改| 旋转”菜单项，或者修改工具栏中的“旋转”按钮，或者在命令行输入Rotate命令；（2）选择要旋转的对象，选择完毕后按“Enter”结束对象选择；（3）指定旋转的基点；（4）指定旋转角度，结束旋转操作 5.3.3 对齐对象对齐对象的步骤为：（1）单击“修改| 三维操作 | 对齐”菜单项，或者在命令行输入align命令；（2）选择要对齐的源对象，选择完毕后按“Enter”结束对象选择；（3）在源对象上指定第一个源点，在目标对象上指定第一个目标点；（4）根据需要决定是否继续指定下一对源点和目标点；（5）指定所有的源点和目标点后，按回车键；（6）指定是否缩放对象到对齐点。
5.4 复制、镜像、偏移和阵列5.4.1 图形复制在AutoCAD中，用于复制的命令有copy、copybase、copyclip和copylink等。
1．使用Copy命令复制图形Copy命令用于在当前图形中复制对象2．使用Copyclip命令复制图形Copyclip命令用于将选定对象复制到系统剪贴板中，然后在AutoCAD图形文件中或者其他应用程序创建的文件中粘贴剪贴板中的内容。
使用“编辑 | 剪切”菜单项（即执行cutclip命令）也可以将选定对象复制到剪贴板中，但是当前图形文件中的选定对象将被删除。
3．使用Copybase命令复制图形执行Copybase命令时需要首先指定复制基点，然后将选择的对象复制至剪贴板中。
标准工具栏中的复制按钮即对应这种复制方式。
4．使用Copylink 命令复制图形使用Copylink命令可以将整个图形的内容（包括所有图层的内容等等）复制到剪贴板中，不需要选定对象，复制基点为当前图形的坐标原点。
5．粘贴剪贴板中的内容（1）使用“编辑 | 粘贴”菜单项这是最为常见的粘贴方式，标准工具栏中的粘贴按钮对应这种粘贴方式，其命令方式为pasteclip。
（2）使用“编辑 | 粘贴为块”菜单项pasteclip命令粘贴得到的图形保持原图形的特征，如果需要粘贴得到的图形表示为一个块的形式，可以使用pasteblock命令，对应的菜单项为“编辑 | 粘贴为块对AutoCAD图形，只需要指定插入点，而对从其他应用程序中复制到剪贴板中的图像或者文字，执行粘贴命令时，在当前绘图窗口的右上角粘贴对象后，将打开如图5-23所示的“OLE特性”对话框，在其中修改缩放比例等。
5.4.2 图形镜像镜像操作能将目标对象按两点定义的镜像轴线作对称复制，原目标对象可保留也可删除。
下面是镜像并复制图形的实例并介绍镜像操作步骤：（1）单击“修改 | 镜像”菜单项，或者单击修改工具栏中的镜像按钮，或者在命令行输入Mirror命令。
（2）选择需要镜像的对象，选择完毕按右键结束选择。
（3）指定镜像轴线的第一点1。
（4）指定镜像轴线的第二点2。
（5）在命令行输入n将保留原对象（默认选择），输入y将删除原对象。
5.4.3 图形偏移1．指定偏移距离图5-25中，原对象1为正五边形，图形2和3为对原对象1进行偏移复制得到的结果。
下面结合该例说明通过指定偏移距离进行偏移复制操作的步骤：（1）单击“修改 | 偏移”菜单项，或者单击修改工具栏中的偏移按钮或者在命令行输入offset命令。
（2）指定偏移距离。
（3）选定偏移对象1。
（4）指定偏移方向（单击原对象外侧一点A），得到在原对象外侧偏移复制的图形（大正五边形）。
（5）选定偏移对象1。
（6）指定偏移方向（单击原对象内侧一点B），得到在原对象内侧偏移复制的图形（小正五边形）。
（7）按右键结束命令。
2．指定新对象通过的点偏移复制操作的步骤：（1）单击“修改 | 偏移”菜单项，或者单击修改工具栏中的偏移按钮，或者在命令行输入offset命令。
（2）输入T。
（3）选定偏移对象。
（4）指定新对象的通过点B 。
（5）按右键结束命令。
5.4.4 图形阵列图形阵列能按环形阵列或矩形阵列方式多重复制对象。
