如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。
1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。
WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。
（2）在线同步变量记录、报警消息、用户归档。
（3）服务器故障时，客户端自动切换到可用的服务器。
（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。
（5）自动生成系统故障信息，及时发现服务器软件故障。
如果项目中有上述需求，WinCC冗余可以方便项目的实施。
2．搭建WinCC冗余项目的必要条件2．1 软件和授权授权名称个数安装位置备注WinCC RT/RC2每个服务器上1个至少一个RCWinCC/Redundancy1每个服务器上1个一个订货号包含两个冗余授权WinCC/Server2每个服务器上1个多用户项目WinCC RT 128与客户端的数目相等每个客户机上1个需要客户端表012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。
更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。
步骤：（1）在Windows开始 管理工具 计算机管理里面打开本地用户和组图01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。
冗余系统配置冗余系统配置步骤如下:1、用移动存储设备将一个组态好的项目复制服务器;2、打开刚复制过来的项目,找到里面的*.mcp文件,并双击将之打开;3、双击“冗余”;4、在打开的画面中填写、勾选相关的内容之后,单击“确定”;5、左击“服务器数据”;6、将右面编辑窗口中的前项目删除;7、右击“服务器数据”,在弹出的菜单里选择“创建”,并单击“确定”关闭对话框;8、右击“服务器数据”,在弹出的对话框中选择“隐含更新”选项,并将里面的复选框都勾选,单击“确定”关闭对话框;9、双击项目浏览窗口的“用户管理器”;10、右击“Administrator-Group”,在弹出得菜单项中选择“添加用户”;11、输入“用户名****”与“密码****”,单击“确定”关闭对话框;12、选中“远程激活”与“远程组态”;13、右击项目浏览器中的“计算机”,出现“添加新计算机”选项;14、添加计算机名“PC01”、“PC02”、“PC03”“PC04”、“PC05”、“PC08”、“PC10”15、右击“S1”,在弹出的菜单里选择“属性”;16、选择“图形运行系统”,在出现的“属性”栏中勾选“全屏”,在“起始画面”项点击“浏览”,选择“登陆界面.PDL”,单击“确定”关闭对话框;17、打开项目复制器Project Duplicator;18、将项目复制到伙伴服务器的共享文件夹的Project目录下;19、单击工具栏上的“激活运行”按钮,运行项目;20、打开备份服务器的项目,按照配置服务器的步骤配置备份服务器,配置完成以后运行项目就可以了;21、接下来就需要配置客户机了,每台客户机都需要进行配置。
注:一定要在主服务器完全运行起来以后再配置备份服务器上的项目客户机的配置客户机的配置步骤:1、退出原来的项目;2、运行WinCC Explorer应用程序;3、新建“客户端项目”→输入“项目名称”(命名方式为PC01-1101) →创建;4、单击工具栏上的“打开”按钮→在弹出的对话框中选择“网络邻居”→找到“Project”文件夹→双击要运行的项目文件夹→双击应用程序;剩下步骤与服务器配置类似,不再赘述。
WinCC客户端与冗余办事器设置装备摆设步调主办事器CP1623网卡设置装备摆设1.在办事器端设置CP1623网卡IP地址2.在Configuration Console（组态掌握台）中设置CP1623网卡模块模式为组态模式,修正索引编号后点击运用.此时打开Station Configurator（站组态编辑器）,显示如下3.在Configuration Console（组态掌握台）中设置S7ONLINE拜访点为PC internal local4.在Station Configurator（站组态编辑器）中添加类型为WinCC运用程序的组件,并修正索引编号.此时Station Configurator（站组态编辑器）显示如下5.在Station Configurator（站组态编辑器）中修正站名,与盘算机名雷同.6.在Step7中设置PG/PC接口为PC internal local7.在Step7中打开主服器硬件组态,设置CP1623网卡的IP地址与MAC地址.编译并下载下载完成后,打开Station Configurator（站组态编辑器）显示如下8.在Step7中打开收集组态,编译后选中办事器,下载.下载完成后,打开Station Configurator（站组态编辑器）显示如下9.在办事器端从新设置CP1623网卡IP地址,IP地址与Step7硬件组态中不克不及反复.IP地址修正完成后,打开Configuration Console（组态掌握台）中地址,如下图所示备用办事器CP1623网卡设置装备摆设备用办事器设置装备摆设步调除第4步与主办事器不合,其余均雷同.4. 在Station Configurator（站组态编辑器）中添加类型为WinCC运用程序（待机）的组件,并修正索引编号.。

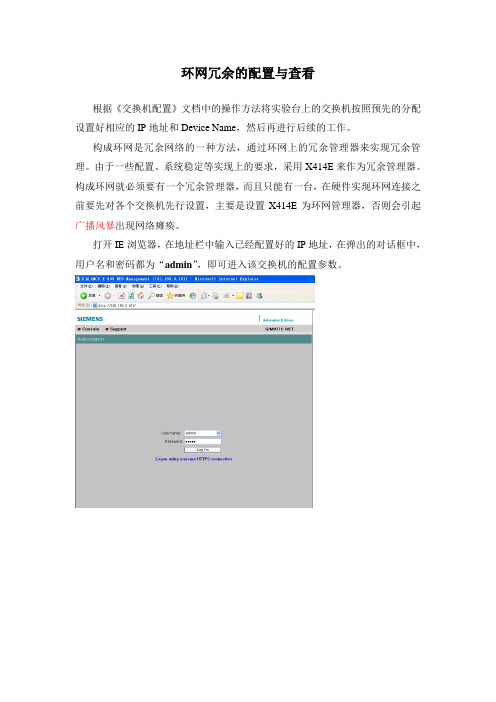

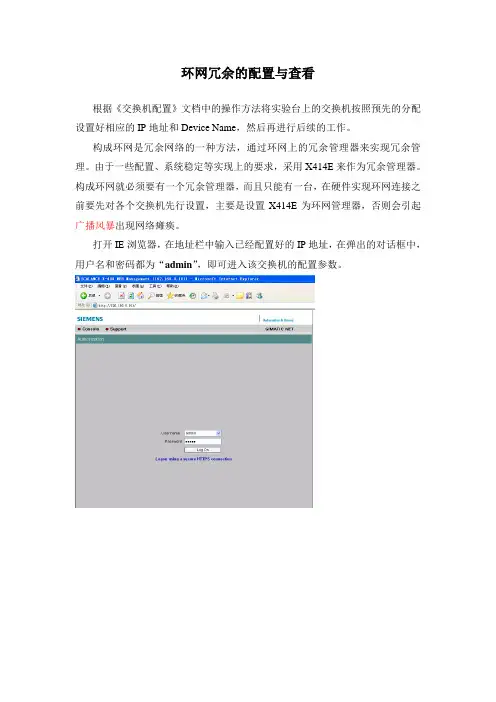

环网冗余的配置与查看根据《交换机配置》文档中的操作方法将实验台上的交换机按照预先的分配设置好相应的IP地址和Device Name，然后再进行后续的工作。
构成环网是冗余网络的一种方法，通过环网上的冗余管理器来实现冗余管理。
由于一些配置、系统稳定等实现上的要求，采用X414E来作为冗余管理器。
构成环网就必须要有一个冗余管理器，而且只能有一台，在硬件实现环网连接之前要先对各个交换机先行设置，主要是设置X414E为环网管理器，否则会引起广播风暴出现网络瘫痪。
打开IE浏览器，在地址栏中输入已经配置好的IP地址，在弹出的对话框中，用户名和密码都为“admin”，即可进入该交换机的配置参数。
首先可以从交换机的状态指示灯看出该模块的状态和端口信息。
选中其中的某一项可以看到其具体的信息，如“RM（Redundancy Manager冗余管理器）”，打勾表示当前被选中的功能使能，如环网冗余使能、冗余管理器使能，以及构成环网的端口等，可以进行修改后点击“Set Value”。
其他的状态灯，如系统错误F，电源和冗余电源L1/L2，输入输出端口等信息均可以快速查看到，特别是对当前已经连接上的端口，而下面的数字则表示当前模块在机架上的槽号（可能与实际模块外壳不同，要以实际机架插槽为准）。
下面按步骤配置交换机的环网使能及环网冗余使能。
选择System—〉Select/Set Button，在第二项的冗余管理器前打勾选中，并“Set Value”。
选择X-400—〉Ring Config，选择环网冗余使能和冗余管理器使能，并对环网端口进行选择（该端口为环网实际需要连接的端口），注意由于环网上跑的数据量较大，最好选择带宽更大的端口，比如千兆的光口等。
具体的状态情况可以从事件日志中查看到，选择System—〉Restart & Defaults，在交换机的参数发生变化时，正常需要重启操作，主要有重启系统、从存储卡中读出配置信息并重启、恢复出厂设置并重启，在没有发生错误的情况下，选择第一项就可以了。
如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的容，该文档还提供了相关容的地址和帮助路径，方便用户更加系统地学习WinCC冗余容。
1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。
WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。
（2）在线同步变量记录、报警消息、用户归档。
（3）服务器故障时，客户端自动切换到可用的服务器。
（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。
（5）自动生成系统故障信息，与时发现服务器软件故障。
如果项目中有上述需求，WinCC冗余可以方便项目的实施。
2．搭建WinCC冗余项目的必要条件2．1 软件和授权表012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。
更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。
步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。
对于默认Administrator用户，检查是否属于上述三个组。
如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。
1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。
WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。
（2）在线同步变量记录、报警消息、用户归档。
（3）服务器故障时，客户端自动切换到可用的服务器。
（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。
（5）自动生成系统故障信息，及时发现服务器软件故障。
如果项目中有上述需求，WinCC冗余可以方便项目的实施。
2．搭建WinCC冗余项目的必要条件2．1 软件和授权表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。
更详细的兼容性列表，可以参考：3．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。
步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图 01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。
对于默认Administrator用户，检查是否属于上述三个组。
三、WINCC 冗余系统的设置与实现一般情况下WINCC 都采用Server-Clients的模式，如图1没有Server2时的网络拓扑：Server1是HMI服务器，它一方面和PLC直接通讯采集、设定数据；另一方面和Clients通讯发布画面和数据给Clients；而Clients上的所有画面和数据全部来自Server1。
这样的优势是做系统开发时只需要在Server1开发一套系统，既可以发布给所有的Clients共享，而且数据管理和维护更合理和方便，可以把管理级和过程级清晰的分开。
但是缺点也是很明显的，那就是一旦Server1发生故障，则整个控制级就无法正常工作。
如果能象图中增加Server2，使其和Server1互为热备，则可以大大的降低系统的运行风险。
WINCC就提供了这样的解决方案即WINCC冗余系统。
（图1）WINCC冗余系统采用两台连接到一起的服务器协同工作，运行期间，两台服务器相互监控，可以及时的发现对方是否进入故障状态，如果一台服务器发生故障，则所有的客户端自动切换到仍然正常的服务器，从而保证所有客户端总可以进行对自动化系统的监视和操作。
在一台发生故障期间，正常的服务器继续完成系统内的信息、过程数据归档和记录；当故障服务器正常投入后，故障期间的归档记录会自动复制到恢复后的服务器，从而保证了服务器数据的完整和连续。
这一过程也称作恢复后同步。
冗余系统的基本需求：1．服务器需要安装Windows 2000 Server版，WINCC项目配置为多用户模式(Multi-user) 2．系统要求工作在时钟同步方式下。
最好整个系统包括过程级和控制级都进行时钟同步，最少要在过程级进行时钟同步。
如果控制级也要进行时钟同步，则需要安装WINCC的“Timesynchronization”选项。
3．从PLC来的报警信息必须包含时间帧信息，在PLC程序内用报警块触发信息就包含时间帧信息。
4．两个Server必须分别连接到PLC，这样下级的过程数据和信息可以并行的传送到Server 5．两个Server都需要安装WINCC “Redundancy”选项6．两个Server在功能的配置上需要完全相同7．每一个用户归档都要指定唯一的字段用来保存最后变化的时间时钟同步，简单的说就是在一个系统内所有的具有时钟的站点都工作在相同的时间系统上。
如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：（1）WinCC冗余有什么样的功能？（2）需要购买什么样的授权？（3）应该安装在怎么样的系统上？（4）如何为用户配置操作系统的权限？（5）如何创建WinCC的冗余服务器项目？（6）如何创建WinCC的客户机？（7）如何诊断冗余错误和识别冗余工作状态？除此之外，对于需要引申的内容，该文档还提供了相关内容的链接地址和帮助路径，方便用户更加系统地学习WinCC冗余内容。
1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。
WinCC冗余具有下列功能：（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。
（2）在线同步变量记录、报警消息、用户归档。
（3）服务器故障时，客户端自动切换到可用的服务器。
（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。
（5）自动生成系统故障信息，及时发现服务器软件故障。
如果项目中有上述需求，WinCC冗余可以方便项目的实施。
2．搭建WinCC冗余项目的必要条件2．1 软件和授权表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows XP操作系统。
更详细的兼容性列表，可以参考：3．组态WinCC冗余系统3．1 创建Windows用户在两台服务器上，创建相同的用户名和密码。
步骤：（1）在Windows开始管理工具计算机管理里面打开本地用户和组图 01（2）创建一个新用户或者使用默认的Administrator（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。
对于默认Administrator用户，检查是否属于上述三个组。
WinCC客户端与冗余服务器配置步骤主服务器CP1623网卡配置1.在服务器端设置CP1623网卡IP地址2.在Configuration Console（组态控制台）中设置CP1623网卡模块模式为组态模式，修改索引编号后点击应用。
此时打开Station Configurator（站组态编辑器），显示如下3.在Configuration Console（组态控制台）中设置S7ONLINE访问点为PC internal local4.在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序的组件，并修改索引编号。
此时Station Configurator（站组态编辑器）显示如下5.在Station Configurator（站组态编辑器）中修改站名，与计算机名相同。
6.在Step7中设置PG/PC接口为PC internal local7.在Step7中打开主服器硬件组态，设置CP1623网卡的IP地址与MAC地址。
编译并下载下载完成后，打开Station Configurator（站组态编辑器）显示如下8.在Step7中打开网络组态，编译后选中服务器，下载。
下载完成后，打开Station Configurator（站组态编辑器）显示如下9.在服务器端重新设置CP1623网卡IP地址，IP地址与Step7硬件组态中不能重复。
IP地址修改完成后，打开Configuration Console（组态控制台）中地址，如下图所示备用服务器CP1623网卡配置备用服务器配置步骤除第4步与主服务器不同，其余均相同。
4. 在Station Configurator（站组态编辑器）中添加类型为WinCC应用程序（待机）的组件，并修改索引编号。
如何确定一个wincc冗余是否已经配置成功
•悬赏分：10
•- 解决时间：2011-7-3 17:41
请教各位大侠，如何确定一个wincc冗余项目是否已经处于冗余状态了呢？
按照wincc冗余手册上的步骤，将一个已经成功的和PLC连接的wincc项目用项目复制器复制到伙伴服务器里。
但之后的过程还有很多问题不明确。
之后的步骤应当如何进行呢？是不是在伙伴服务器里打开复制过来的wincc项目，然后修改服务器名称和项目名称，激活即可？
伙伴服务器是否要配置SCE和Netpro？
伙伴服务器之前用单站的方式与PLC连接的，在伙伴服务器激活项目后wincc能够连接到PLC。
但如何确定当前是工作在单站状态下还是冗余状态下呢？
谢谢各位。
问题ID: 70646提问者：daduo - 学长第2级
最佳答案
1.首先要确定使用的C/S（客户机/服务器）模式，还是单站模式；
2.对于C/S模式，服务器需要配置SCE，需要组态冗余设置；客户机仅需要配置服务器数据包“SERVER DATA”即可；因为客户机里是没有数据的，都是通过服务器读写相应的数据的。
3.如果采用单站模式，那么无需配置冗余设置，因为单站模式是相对独立的，任何一个单站掉了，都不会影响另外的单站；
4.不论采用单站模式，还是C/S模式，都需要时间保持一致，因此所有的OS，包括
OS SERVER,OS CLIENT,OS单站都需要配置时间同步。
具体的可以通过下载中心相关的文件进行设置。
5.如果你采用的是PCS7，不要使用复制功能；在配置SERVER时，需要组态HW，主站配置
WINCC APPLICATION,伙伴SERVER配置WINCC APPLICATION STANDBY。
然后其他的组态只需配置主站的哪一个就可以了。
下装的时候需要分别下装。
回答者：凌波微步- 中级工程师第10级2011-7-2 08:34
提问者对于答案的评价：
谢谢凌波微步大侠，很全面。
也谢谢其他各位。
您觉得最佳答案好不好？
100% (1) 0% (0)
专家置评
请参考凌侠的回答.补充一下链接:
SIMATIC PCS 7 V7 OS单站结构，客户机/服务器结构
/download/searchResult.aspx?searchText=A0224
SIMATIC PCS7 V6.1 操作员站的客户机/服务器结构以及冗余服务器配置
/download/searchResult.aspx?searchText=A0035
置评专家：西门子PCS7技术支持 2011-7-3 20:07 其他回答
确定是否配置成功，可以用wincc的通讯诊断工具（大概在菜单tools下面）看当前通讯是否正常，一般主服务器显示数据刷新很多，而从服务器刷新很少。
然后停掉主服务器，看从服务器的数据刷新是否变得很快了。
回答者：一天到晚游泳的猪- 中级技术员第6级 2011-7-1 12:03
将项目复制到伙伴服务器之后，用WinCC打开项目，修改服务器名，打开Redundancy中设置一下。
主服务器设置为“默认主服务器”，伙伴服务器不用勾选，然后要选择冗余的通讯接口。
同时，在主服务器中应生成一下Server Data
回答者：madison9876 - 毕业实践员第4级 2011-7-1 12:54
服务器显示正常但客户机无数据显示
•悬赏分：5
•- 解决时间：2011-5-3 09:42
现客户机已能正常打开服务器画面，服务器数据包也已经创建好了，服务器运行正常，数据显示报警浏览都没问题，但客户机上却一个数据都没有，报警浏览也显示没有到服务器的连接，这是什么原因啊？
问题补充：系统采用的是多用户机构，组态也是根据WinCC CS 结构快速入门（文档编号为A0457）手册的步骤组态的，但有一点，服务器与客户机并非同一品牌电脑，网卡不一样
问题ID: 67801提问者：wuxiangcheng - 学长第2级
最佳答案
按照下面的方法检查：
应该支持在 WinCC 多用户客户端上直接打开服务器上的项目（客户端没有自己的项目）。
但是不能打开或者激活这个项目。
在客户机上显示消息不能建立到数据库服务器的连接。
如果显示该出错消息，则是由客户机和服务器之间的链路引起的。
指导说明
检查下列事项：
No. 步骤
1 在 WinCC 中，必须在项目属性中设置为“多用户系统”。
必须在服务器的计算机属性中输入所有计算机
名 (服务器和客户机)。
2 选择“开始 > 设置 > 控制面板 > 网络连接 > 你的网络连接 > 属性 > TCP/IP 协议 > 属性”。
如果在
“IP Address”标签页中激活了“Take IP address from a DHCP server”功能，则该 DHCP 服务器服务在网络中必须可用。
这表示必须有一台计算机或者网络设备被组态为 DHCP 服务器。
如果没有激活该功能，则选择“Specify IP Address”功能。
必须为每台计算机分配一个 IP 地址。
注意
如果你使用的是 Vista 或者更新的操作系统，你可以在控制面板的“网络和共享中心”获得网络连接的属性参数。
3 打开DOS命令窗口（开始 > 运行... > cmd）并且执行“ping + IP address”命令（例如，ping 127.0.0.1）去测试每一台其它计算机。
如果得不到回应，你必须检查全部网络的组态和参数。
4 如果通过 IP 地址作为网络测试工作，现在必须修改“lmhosts”文件所以这个计算机也可以通过计算机名字被访问。
如果没有在网络中使用 DHCP 服务这个步骤是唯一必须的。
“lmhosts”文件在 Windows 的下列路径中：<Drive>\Windows\system32\drivers\etc\。
使用文本编辑器打开这个文件并且按照文件中的例子输入网络中所有可以被访问的计算机。
然后保存文件。
在所有计算机上做相应的设置。
5 打开DOS命令窗口（开始 > 运行... > cmd）并且执行“ping + 计算机名”命令（例如，ping WINCCPC01）去测试所有在之前步骤中“lmhosts”文件中输入的计算机。
如果得到回应，这个文件已经被正确配置并且在网络上可以通过名称访问。
6 使用Windows资源管理器去测试，是否可以访问服务器上项目所在的盘符驱动器。
如果不能访问，则必须检查驱动器开放权限，必要时开放适当权限。
参考：
/CN/view/zh/1014417
参考资料：/CN/view/zh/1014417
回答者：驿站927 - 中级工程师第10级2011-4-29 16:35
提问者对于答案的评价：
计算机PING IP可以PING的通，PING计算机名却不可以，正在检查，谢谢你的回答
您觉得最佳答案好不好？
50% (0) 50% (0)
其他回答
1,首先保证客户机和服务器在物理连接是通的,
2.客户机的名称要加到服务器客户列表中
回答者：xsxzc - 中级工程师第10级 2011-4-28 17:18
应该按照如下步骤检查
1. ping命令测试一下client到server的链路是否正常。
2.关闭防火漆和杀软，检查是否正常。
3.服务器客户列表中是否有客户端的名字。
回答者：Ken.Carrey - 初级技术员第5级 2011-4-29 12:49
首先要保证客户机能够从网络上访问服务器的共享文件夹－－－wincc工程目录
回答者：一天到晚游泳的猪- 中级技术员第6级 2011-4-29 14:07
你的数据包创建好了之后，怎么下载的？
而且数据包指定需要连接的首选服务器和服务了么？那几个服务，没记错的话，勾1 3 5.
主要是你的client的网卡要和server的普通网卡在一个网段，而且网络畅通。
别整到1613和现场控制器那个process terminal上去了。
当然，如果你整个只有一个网段，那就没办法。
回答者：树皮- 高级技术员第7级 2011-4-30 17:45
WinCC 客户机不能打开来自服务器的项目
显示订货号
描述
应该支持在 WinCC 多用户客户端上直接打开服务器上的项目（客户端没有自己的项目）。
但是不能打开或者激活这个项目。
在客户机上显示消息不能建立到数据库服务器的连接。
如果显示该出错消息，则是由客户机和服务器之间的链路引起的。
指导说明
检查下列事项：。
