电流互感器二次接线方式

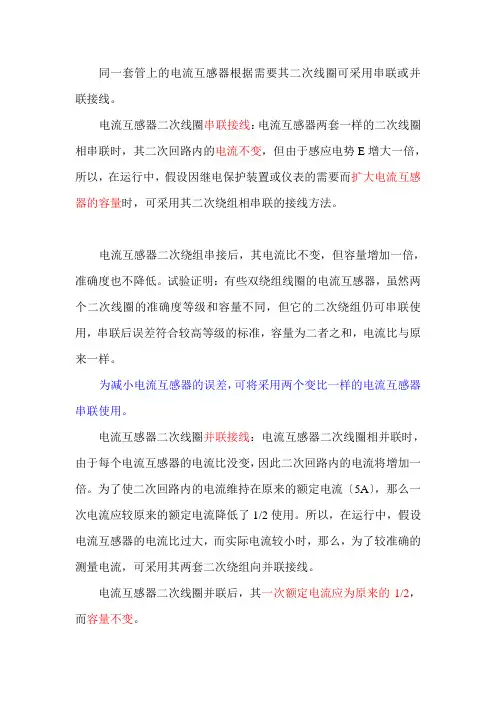

同一套管上的电流互感器根据需要其二次线圈可采用串联或并联接线。

电流互感器二次线圈串联接线：电流互感器两套一样的二次线圈相串联时，其二次回路内的电流不变，但由于感应电势E增大一倍，所以，在运行中，假设因继电保护装置或仪表的需要而扩大电流互感器的容量时，可采用其二次绕组相串联的接线方法。

电流互感器二次绕组串接后，其电流比不变，但容量增加一倍，准确度也不降低。

试验证明：有些双绕组线圈的电流互感器，虽然两个二次线圈的准确度等级和容量不同，但它的二次绕组仍可串联使用，串联后误差符合较高等级的标准，容量为二者之和，电流比与原来一样。

为减小电流互感器的误差，可将采用两个变比一样的电流互感器串联使用。

电流互感器二次线圈并联接线：电流互感器二次线圈相并联时，由于每个电流互感器的电流比没变，因此二次回路内的电流将增加一倍。

为了使二次回路内的电流维持在原来的额定电流〔5A〕，那么一次电流应较原来的额定电流降低了1/2使用。

所以，在运行中，假设电流互感器的电流比过大，而实际电流较小时，那么，为了较准确的测量电流，可采用其两套二次绕组向并联接线。

电流互感器二次线圈并联后，其一次额定电流应为原来的1/2，而容量不变。

更换电流互感器及二次线时，除应注意有关的平安工作规程规定外，还应注意以下几点：个别电流互感器在运行中损坏需要更换时，应选用电压等级不低与电网额定电压，电流比原来一样，极性正确，伏安特性相近的电流互感器，并需经实验合格；因容量变化需要成组更换电流互感器时，除应注意上述内容外，还应重新审核继电保护定值以及计量仪表的倍率；更换二次电缆时，应考虑电缆的截面、心数等必须满足最大负载电流及回路总的负载阻抗不超过互感器准确等级允许值的要求，并对新电缆进展绝缘电阻测定，更换后，应进展必要的核对，防止接线错误。

新换上的电流互感器或变动后的二次线，在运行前必须测定大、小极性。

高压电流互感器二次回路错接线引起的问题及隐患摘要：随着我国经济的不断发展，科学技术也在不断进步，电力企业为了能够充分满足人们的用电需求，不断创新供电技术，更新电力设备。

然而，纵观我国电力企业供电现状来看，仍然存在电量不平衡等情况，通过查找，发现引发这种情况的常见原因就是高压电流互感器二次回路错接线因素。

因此，本文通过对这一因素引发的问题进行分析，并阐述其带来的安全隐患。

希望能够为相关人士提供参考和借鉴，从而为电力企业稳定发展奠定良好的基础。

关键词：电流互感器；二次回路；错接线；问题；隐患引言今年来，随着我国电力企业的发展规模逐渐扩大，电力设备的更新换代也越来越快，在为社会群众提高生活质量的同时，也有一些新的问题日益凸显。

常见的有高压电流互感器二次回路接线没有满足具体要求。

高压电流互感器和电压互感器主要发挥变电站继电保护作用，如果出现接线错误情况，会导致开关跳闸等事故，从而直接影响电力系统的供电安全，为广大用户带来极大的不便。

与此同时，电压互感器二次回路接线在实际工作中极其容易被忽视，并且检查具有一定的复杂性[1]。

如果一旦存在的事故隐患爆发，不仅会为技术人员的处理带来巨大难度，还会使供电企业面临巨大的经济损失。

因此，本文针对高压电流互感器二次回路错接线引起的问题进行分析，并对其隐患进行阐述具有一定的现实意义。

一、常见高压电流互感器二次回路接线方式在变电站这种，常见的常见高压电流互感器二次回路接线方式有以下几种：两相星形接线方式、三相星形接线方式、单相接线方式、电流接线方式以及三角形接线方式，技术人员在高压电流互感器二次回路接线过程中，需要结合实际情况选择科学的接线方式，如单线接线方式，由于只有一个电流互感器，因此技术人员在操作过程中具有便捷性，通过单相接线不仅能够测量小电流接地系统零序电流，还能够测量三相对称电流中的电流，同时保护过符合。

二三相星形接线方式，是有三只互感器按照星形进行连接，也就是说，技术人员在接线过程中需要将三只互感器公用一个零线，而零线在电力系统运行过程中没有电流通过，但是不代表零线没有作用，如果在系统出现不对称故障时，通过零线起到保护作用。

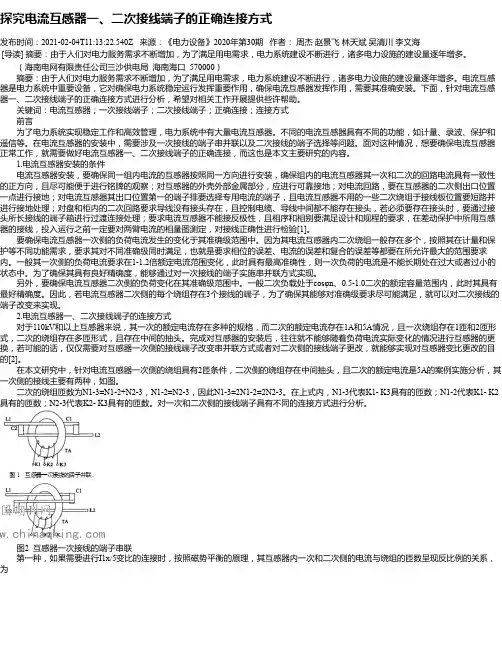

探究电流互感器一、二次接线端子的正确连接方式发布时间：2021-02-04T11:13:22.540Z 来源：《电力设备》2020年第30期作者：周杰赵景飞林天斌吴清川李文海[导读] 摘要：由于人们对电力服务需求不断增加，为了满足用电需求，电力系统建设不断进行，诸多电力设施的建设量逐年增多。

（海南电网有限责任公司三沙供电局海南海口 570000）摘要：由于人们对电力服务需求不断增加，为了满足用电需求，电力系统建设不断进行，诸多电力设施的建设量逐年增多。

电流互感器是电力系统中重要设备，它对确保电力系统稳定运行发挥重要作用，确保电流互感器发挥作用，需要其准确安装。

下面，针对电流互感器一、二次接线端子的正确连接方式进行分析，希望对相关工作开展提供些许帮助。

关键词：电流互感器；一次接线端子；二次接线端子；正确连接；连接方式前言为了电力系统实现稳定工作和高效管理，电力系统中有大量电流互感器。

不同的电流互感器具有不同的功能，如计量、录波、保护和遥信等。

在电流互感器的安装中，需要涉及一次接线的端子串并联以及二次接线的端子选择等问题。

面对这种情况，想要确保电流互感器正常工作，就需要做好电流互感器一、二次接线端子的正确连接，而这也是本文主要研究的内容。

1.电流互感器安装的条件电流互感器安装，要确保同一组内电流的互感器按照同一方向进行安装，确保组内的电流互感器其一次和二次的回路电流具有一致性的正方向，且尽可能便于进行铭牌的观察；对互感器的外壳外部金属部分，应进行可靠接地；对电流回路，要在互感器的二次侧出口位置一点进行接地；对电流互感器其出口位置第一的端子排要选择专用电流的端子，且电流互感器不用的一些二次绕组于接线板位置要短路并进行接地处理；对盘和柜内的二次回路要求导线没有接头存在，且控制电缆、导线中间都不能存在接头，若必须要存在接头时，要通过接头所长接线的端子箱进行过渡连接处理；要求电流互感器不能接反极性，且相序和相别要满足设计和规程的要求，在差动保护中所用互感器的接线，投入运行之前一定要对两臂电流的相量图测定，对接线正确性进行检验[1]。

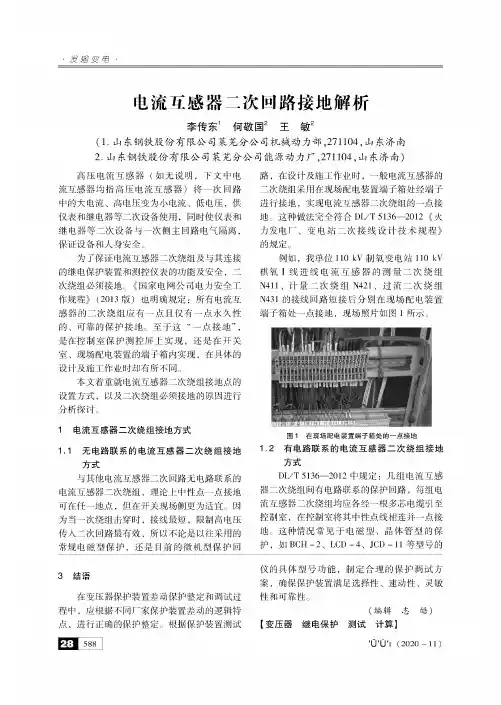

•发输变电-电流互感器二次回路接地解析李传东1何敬国2王敏$（1.山东钢铁股份有限公司莱芜分公司机械动力部,271104,山东济南2.山东钢铁股份有限公司莱芜分公司能源动力厂,271104,山东济南）高压电流互感器（如无说明，下文中电流互感器均指高压电流互感器）将一次回路中的大电流、高电压变为小电流、低电压，供仪表和继电器等二次设备使用，同时使仪表和 继电器等二次设备与一次侧主回路电气隔离， 保证设备和人身安全。

为了保证电流互感器二次绕组及与其连接的继电保护装置和测控仪表的功能及安全，二 次绕组必须接地。

《国家电网公司电力安全工 作规程》（2013版）也明确规定：所有电流互感器的二次绕组应有一点且仅有一点永久性 的、可靠的保护接地。

至于这“一点接地”，是在控制室保护测控屏上实现，还是在开关室、现场配电装置的端子箱内实现，在具体的设计及施工作业时却有所不同。

本文着重就电流互感器二次绕组接地点的设置方式，以及二次绕组必须接地的原因进行分析探讨。

1电流互感器二次绕组接地方式1.1无电路联系的电流互感器二次绕组接地方式与其他电流互感器二次回路无电路联系的电流互感器二次绕组，理论上中性点一点接地可在任一地点，但在开关现场侧更为适宜。

因为当一次绕组击穿时，接线最短，限制高电压传入二次回路最有效，所以不论是以往采用的常规电磁型保护，还是目前的微机型保护回3结语在变压器保护装置差动保护整定和调试过程中，应根据不同厂家保护装置差动的逻辑特点，进行正确的保护整定。

根据保护装置测试路，在设计及施工作业时，一般电流互感器的二次绕组采用在现场配电装置端子箱处经端子 进行接地，实现电流互感器二次绕组的一点接 地。

这种做法完全符合DL/T 5136—2012《火力发电厂、变电站二次接线设计技术规程》的规定。

例如，我单位110 kV 制氧变电站110 kV棋氧I 线进线电流互感器的测量二次绕组N4H 、计量二次绕组N421、过流二次绕组N431的接线回路短接后分别在现场配电装置端子箱处一点接地，现场照片如图1所示。

电流互感器二次回路常用接线电流互感器（Current Transformer，CT）是一种用于测量和保护电流的装置，常用于电力系统中。

在电流互感器的应用中，二次回路的接线方式非常重要，本文将介绍电流互感器二次回路常用的接线方式。

1. 直接接线方式直接接线方式是最常见也是最简单的一种接线方式。

在这种方式下，电流互感器的二次绕组直接与测量仪表或保护装置相连。

这种接线方式适用于二次回路较短的情况，可以提供相对准确的测量和保护功能。

2. 间接接线方式间接接线方式是将电流互感器的二次绕组与测量仪表或保护装置之间通过一段导线相连。

这种接线方式适用于二次回路较长的情况，可以降低因线路电阻和电感对测量结果的影响。

3. 双绕组接线方式双绕组接线方式是将电流互感器的二次绕组分成两个独立的回路，分别与测量仪表和保护装置相连。

这种接线方式可以同时满足测量和保护的需求，且能够提供更好的抗干扰性能。

4. 串联接线方式串联接线方式是将多个电流互感器的二次回路串联在一起，再接入测量仪表或保护装置。

这种接线方式适用于需要测量或保护大电流的情况，可以将大电流分成若干个小电流进行测量或保护。

5. 并联接线方式并联接线方式是将多个电流互感器的二次回路并联在一起，再接入测量仪表或保护装置。

这种接线方式适用于需要测量或保护小电流的情况，可以将小电流叠加成一个大电流进行测量或保护。

需要注意的是，在进行电流互感器二次回路接线时，应根据实际情况选择合适的接线方式。

同时，还需要注意接线的可靠性和安全性，确保接线正确无误。

总结起来，电流互感器二次回路常用的接线方式包括直接接线方式、间接接线方式、双绕组接线方式、串联接线方式和并联接线方式。

根据实际需求和具体情况，选择合适的接线方式可以确保电流测量和保护的准确性和可靠性。

电流互感器的接线方式、饱和及伏安特性，值得收藏！电流互感器（CT）是电力系统重要的电气设备，它承担着高、低压系统之间的隔离及高压量向低压量转换的职能。

在系统的保护、测量、计量等设备的正常工作中扮演着极其重要的角色。

整理了关于CT的相关知识点与大家分享，具体内容包括以下四个方面：1.电流互感器二次回路接线方式2.电流互感器的饱和3.电流互感器伏安特性4.电流互感器回路接线错误案例分析01电流互感器二次回路接线方式在变电站中，常用的电流互感器二次回路接线方式有单相接线、两相星形(或不完全星形)接线、三相星形(或全星形)接线、三角形接线及和电流接线等，它们根据需要应用于不同场合。

现将各种接线的特点及应用场合介绍如下。

（1）单相接线方式单相式接线，这种接线只有一只电流互感器组成，接线简单。

它可以用于小电流接地系统零序电流的测量，也可以用于三相对称电流中电流的测量或过负荷保护等。

（2）两相星形接线方式两相星形接线，这种接线由两相电流互感器组成，与三相星形接线相比，它缺少一只电流互感器(一般为B相)，所以又叫不完全星形接线。

它一般用于小电流接地系统的测量和保护回路，由于该系统没有零序电流，另外一相电流可以通过计算得出，所以该接线可以测量三相电流、有功功率、无功功率、电能等。

反应各类相间故障，但不能完全反应接地故障。

对于小电流接地系统，不完全星形接线不但节约了一相电流互感器的投资，在同一母线的不同出线发生异名相接地故障时，还能使跳开两条线路的几率下降了三分之二。

只有当AC相接地时才会跳开两条线路，AB、BC相接地时，由于B相没有电流互感器，则B相接地的一条线路将不跳闻。

由于小接地电流系统允许单相接地运行2小时，所以这一措施能够提高供电可靠性。

需要指出的是，同一母线上出线的电流互感器必须接在相同的相，否则有些故障时保护将不能动作。

（3）三相星形接线方式三相星形接线又叫全星形接线，这种接线由三只互感器按星形连接而成，相当于三只互感器公用零线。

电流互感器二次回路接地解析摘要：高压电流互感器(如无说明，下文中电流互感器均指高压电流互感器)将一次回路中的大电流、高电压变为小电流、低电压，供仪表和继电器等二次设备使用，同时使仪表和继电器等二次设备与一次侧主回路电气隔离，保证设备和人身安全。

为了保证电流互感器二次绕组及与其连接的继电保护装置和测控仪表的功能及安全，二次绕组必须接地。

本文对电流互感器二次回路接地进行了探究。

关键词：电流互感器；二次回路；接地1电流互感器1.1电流互感器的概念电流互感器就是将一次回路的大电流变为二次回路标准小电流的互感器。

电流互感器是由闭合的铁心和绕组组成。

它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路,二次侧不能开路。

1.2电流互感器的作用电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。

如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。

2电流互感器二次回路不开路，二次负荷小的原因在电流互感器的应用中，如果CT初级绕组的匝数少，并且该绕组串联在要测试的线路上。

另外，次级绕组的匝数很大，与仪器和继电器串联。

由于电流线圈的阻抗较小，CT被视为短路形式。

另外，在电流互感器的工作中，由次级电流产生的磁通势将起到消磁作用，但是由于励磁电流较小，励磁电流相对较小。

芯中的总磁通也非常小，并且次级绕组的感应电动势也非常小。

但是，在运行中，如果消磁效果消失，则初级电流将完全成为励磁电流，并且磁芯将处于饱和状态。

如果次级绕组的匝数很大，则次级绕组两端的电压将会很高，这严重威胁了设备和人员的安全。

另外，当次级电路断开时，由于开路相电流为零，保护装置可能会失效或不动作，并且铁芯在磁饱和状态下会产生严重的热量。

电能计量装置二次回路技术要求说明电能计量装置二次回路的技术要求具体分为以下几点，详情请看如下说明：（1）二次导线的接线方式：所有计费用电流互感器的二次接线应采用分相接线方式，非计费用电流互感器可以采用星形或不完全星形接线方式。

（2）互感器的接线方式。

1）电压互感器：接人三相三线系统的3台电压互感器，35kV及以上的宜采用Yy方式接线；35kV以下的宜采用Vv方式接线。

接入三相四线系统的3台电压互感器，宜采用YNyn方式接线，其一次侧接地方式与系统接地方式相一致。

2）电流互感器：所有计费用电流互感器的二次接线应采用分相接线方式。

对三相三线制接线的电能计量装置，其2台电流互感器二次绕组与电能表之间宜采用四线连接。

对三相四线制连接的电能计量装置，其3台电流互感器二次绕组与电能表之间宜采用六线连接。

（3）相色：电压、电流回路a、b、c各相导线应分别采用黄、绿、红色线。

值得注意的是，为防止PE线与N线混淆，在低压配线时应分别给PE线和PEN线涂上黄绿相间的色标，中性线N或零线涂以浅蓝色的色标，接地线G为深黑色或黄绿相间色。

多芯电缆绝缘线芯的颜色规定：两芯电缆——红，浅蓝；三芯电缆——黄，绿，红；四芯电缆——黄，绿，红，浅蓝。

其中，黄、绿、红用于主线芯，浅蓝用于中性线芯。

在电缆或地埋电网中，三相四线的进出线端部分，也要缠上一条黄、绿、红、浅蓝塑料带。

数字标志的颜色应用白色，但其数字标志应符合以下规定：两芯电缆——0,1;三芯电缆——1，2,3;四芯电缆——0,1，2,3。

其中，1~3用于主线芯，0用于中性线芯。

（4）二次导线的材质：二次导线的材质为单股绝缘铜质导线，采用500V兆欧表进行测量时，其绝缘电阻不应小于5MΩ，二次导线的额定电压不低于500V。

（5）二次导线的排列：电压、电流回路导线均应加装与图纸相符的端子编号，导线排列顺序应按正相序（即黄、绿、红色线为自左向右或自上向下）排列。

小提示：电压互感器二次电压线用电缆连接时，一般要求用四芯，一芯作为备用。

电力变压器差动保护误动的原因及处理方法变压器的差动保护，主要用来保护变压器内部以及引出线和绝缘套管的相间短路，并且也可用来保护变压器的匝间短路，保护区在变压器两侧所装电流互感器之间。

但是，在现场多次出现在变压器差动保护范围以外发生短路时，差动保护误动作，导致事故范围扩大，影响正常供电。

变压器差动保护误动作的原因及处理方法如下：一、差动保护电流互感器二次接线错误（一）常用的电流互感器二次接线图1-101 常用的电流互感器二次接线图1-101是工程上常用的一种接线方式。

图中I A、I B、I c及I a、I b、I c分别为变压器高压测及低压侧电流互感器三次绕组三相电流。

对图l－101进行相量分析如下：现假定变压器高、低压侧电流均从其两侧电流互感器的极性端子兀流入，T1流入。

T2流出。

在正常运行情况下,先画出I A、I B、I c相量如图1－102（a）所示.根据图1－101可得：I A1=I A-I B;I`B=I B-I C;I`C=I C-I A.再作出I`A、I`B、I`C相量，如图l－102（b）所示。

由图1－102（a）和图1－102（b）可以看出I`A、I`B、I`C分别当变压器组别为YN，dll时，变压器低压侧电流相图1－101常用的电流互感器二次接线位将超前高压侧电流相位30°，可作出c相量如图l－102（C）所示。

由图1-101可知，I a= I a`、I b= I b`、I c= I C `,故图 l－102（C）同样也适用于 I a`、I b`和I C `。

在上面的分析中，是假定一次电流均从变压器两侧电流互感器的T1流人、T2流出。

如果变压器高压侧电流互感器的一次电流是从T1流入、T2流出，而低压侧电流互感器一次电流从T2流入、T1流出。

那么图1－101中的I a（I a`）、I b(I`b）、I c（I `c）将与图l－102（c）中的相应相量反相。

如图1－－102（d）所示。

电压互感器、电流互感器二次接地规范电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。

2、公用电压互感器的二次回路只允许在控制室内有一点接地。

3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。

4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。

电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。

接地点设在直接连接的保护屏端子排外侧端子。

【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。

2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。

【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。

3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。

接地要求规范：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。

2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。

接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。

4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。

一次设备的相序ct的二次接线相序CT（Current Transformer，简称CT）是电力系统中常用的一种电流互感器，用于测量和保护系统中的电流。

在一次设备中，相序CT的二次接线是一个关键的环节，它决定了CT的使用方式和作用。

相序CT的二次接线分为两种常见的方式：星形接线和三角形接线。

下面将分别介绍这两种接线方式的特点和应用场景。

一、星形接线星形接线是指相序CT的二次绕组的连接方式为星形。

具体来说，相序CT的三个二次绕组首尾相接，形成一个星形结构。

星形接线主要有以下特点：1. 电压相对较低：星形接线使得CT的二次侧电压较低，适合于需要较低电压信号进行测量和保护的场景。

2. 测量电流：星形接线的相序CT可以用于测量系统中的电流大小，常用于电能计量和电力监测系统中。

3. 保护作用：星形接线的相序CT可以用于系统的过流保护和短路保护，通过测量电流的大小，及时判断系统是否存在故障，保护设备的安全运行。

4. 系统中性点接地：星形接线的相序CT可以用于检测系统中的中性点电流，判断系统是否存在接地故障。

二、三角形接线三角形接线是指相序CT的二次绕组的连接方式为三角形。

具体来说，相序CT的三个二次绕组首尾相连，形成一个闭合的三角形结构。

三角形接线主要有以下特点：1. 高电压输出：三角形接线使得CT的二次侧电压较高，适合于需要较高电压信号进行测量和保护的场景。

2. 测量电压：三角形接线的相序CT可以用于测量系统中的电压大小，常用于电力负荷分析和电力质量监测。

3. 电网分析：三角形接线的相序CT可以用于对电网的频率、相序和相位等参数进行分析，帮助电力系统的运行和维护。

4. 继电保护：三角形接线的相序CT可以用于系统的继电保护，通过检测电流和电压的大小和相位关系，判断系统是否存在故障，并及时采取保护措施。

总结：相序CT的二次接线方式决定了其在电力系统中的使用方式和作用。

星形接线适用于测量电流、保护设备和检测中性点接地；三角形接线适用于测量电压、进行电网分析和继电保护。

电流互感器二次回路一、电流互感器二次回路电流互感器是将交流一次侧大电流转换成可供测量、保护等二次设备使用的二次侧电流的变流设备，还可以使二次设备与一次高压隔离，保证工作人员的安全。

电流互感器是单相的，一次侧流过电力系统的一次电流，二次侧接负载ZL(表计、继电器线圈等)，一般二次侧额定电流为5A 或1A 。

1．电流互感器的极性和相量图电流互感器一次绕组和二次绕组都是两个端子引出，如图8-l 所示，绕组L1-L2为一次绕组，绕组K1-K2为二次绕组。

在使用电流互感器时，需要考虑绕组的极性。

电流互感器一次绕组和二次绕组的极性通常采用减极性原则标注，即当一次和二次电流同时从互感器一次绕组和二次绕组的同极性端子流入时，它们在铁芯中产生的磁通方向相同。

在图8-1中，L1与K1是同极性端子，同样L2与K2也是同极性端子。

同极性端子还可以用“*”、“·”等符号标注。

电流互感器采用减极性原则标注时，当一次电流从L1(或L2)流人互感器一次绕组时，二次感应电流的规定正方向从K1(或K2)流出互感器二次绕组（这也是二次电流的实际方向），如图8-2（a ）所示。

如果忽略电流互感器的励磁电流，其铁芯中合成磁通为：02211=-N I N I （8-1）则 TA n I N N I I 11211/ == （8-2）式中21I 、I ——电流互感器一次电流、二次电流；21、N N ——电流互感器一次绕组匝数、二次绕组匝数；TA n ——电流互感器变化。

可见，此时电流互感器一次电流、二次电流相位相同，如图8-2(b)所示。

2.电流互感器的接线方式电流互感器的接线方式指电流互感器二次数绕组与电流元件线圈之间的线接方式。

常用的接线方式有三相完全星形接线、两相不完全星形接线、两相电流差接线方式等。

例如用于电流保护的常用接线方式如图8-3所示。

图8-3(a)三相完全星形接线，三相都装有电流互感器以及相应的电流元件，能够反应三相的电流，正常情况下中性线电流为0=++=c b a n I I I I ；图8-3（b ）两相不完全星形接线，只有两相（一般是A 、C 相）装有电流互感器以及相应的电流元件，只能反应两相的电流，正常情况下中性线电流为b c a n I I I I -=+=。

电流互感器的二次接线方式和电流互感器的极性判断以双圈变压器差动保护接线为例，简要说明如何判断电流互感器极性以及正确的零序电流互感器二次接线。

新安装设备的实验报告中，往往是各种实验技术数据都很全，所有实验都合格，唯独没有电流互感器极性及接线方面的记录，由于验收工作欠仔细，且电流互感器极性及接线方面出些差错，不容易被发现，结果在设备运行后，在某一特定条件下暴露出问题，造成保护误动或拒动。

1 正确的电流互感器的二次接线方式(1)变压器按Y/△-11接线时，两侧电流之间有30。

的相位差，即同相的低压侧电流超前高压侧电流30。

，为了消除这一不平衡电流，差动保护的电流互感器二次侧应采用△/Y接线，如图2所示。

根据电流相位关系做出向量图，因2组电流互感器的二次线电流同相位，若不考虑其它因素的影响，流入差动继电器的各相电流均应为0。

变压器高压侧即原边一次线圈接成Y，则与其对应的高压侧电流互感器二次接线应接成△型，将A相电流互感器的负端子与B相电流互感器的正端子联接后，引出a相线电流；B相负端子与C相正端子联接后，引出b相线电流；C相负端子与A相正端子联接后，引出c相线电流。

变压器低压侧，即副边一次线圈接成△，则与其对应的低压侧电流互感器二次接线应接成Y型。

如电流互感器为减极性，并假定靠母线侧为正，电流互感器的正端子联接在一起，作为中性线。

二次引出线分别接在a、b、c各相负端子上。

2电流互感器的极性判断电流互感器一次和二次线圈间的极性，应按减极性标注，如图1所示，L1和K1为同极性端子(L2和K2也为同极性端子)。

标注电流互感器极性的方法是在同极性端子上注以“*”号，从图1可以看出，当一次电流从极性端子L1流入时，在二次绕组中感应出的电流应从极性端子K1流出。

(2)一般的过电流保护只靠动作时限获得选择性，但对双侧电源线路和环形网络，不能满足选择性的要求，为实现保护的选择性，在各电流保护上加装一方向元件，便构成方向过流保护。

电流互感器的接法不复杂，只有四种接线形式。

1、是单台电流互感器的接线形式。

只能反映单相电流的情况，适用于需要测量一相电流或三相负荷平衡，测量一相就可知道三相的情况，大部分接用电流表。

2、三相完全星形接线和三角形接线形式。

三相电流互感器能够及时准确了解三相负荷的变化情况，多用在变压器差动保护接线中。

只使用三相完全星形接线的可在中性点直接接地系统中用于电能表的电流采集。

三相三继电器接线方式不仅能反应各种类型的相间短路，也能反应单相接地短路，所以这种接线方式用于中性点直接接地系统中作为相间短路保护和单相接地短路的保护。

3、两相不完全星形接线形式。

在实际工作中用得最多。

它节省了一台电流互感器，用A、C相的合成电流形成反相的B相电流。

二相双继电器接线方式能反应相间短路，但不能完全反应单相接地短路，所以不能作单相接地保护。

这种接线方式用于中性点不接地系统或经消弧线圈接地系统作相间短路保护。

4、两相差电流接线形式。

也仅用于三相三线制电路中，中性点不接地，也无中性线，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。

但故障形式不同时，其灵敏度不同。

这种接线方式常用于10kV 及以下的配电网作相间短路保护。

由于此种保护灵敏度低，现代已经很少用了。
