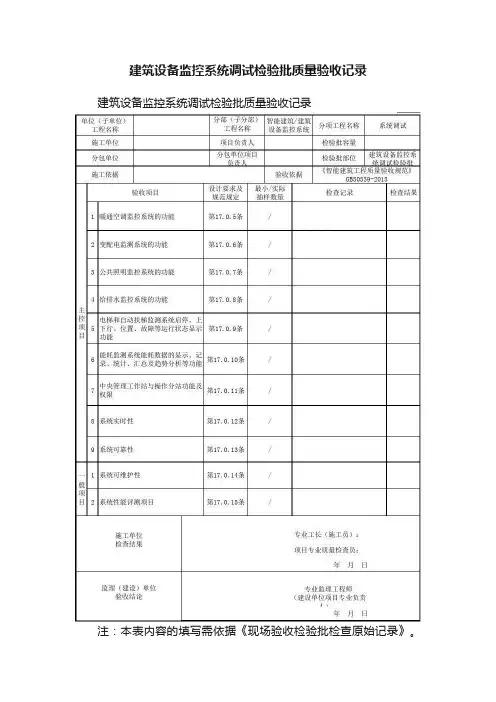

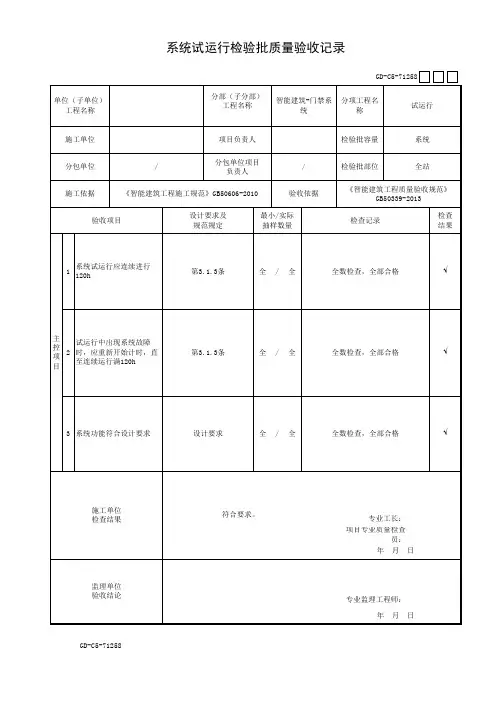

建筑设备监控系统调试检验批质量验收记录建筑设备监控系统调试检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《智能建筑工程质量验收规范》GB50339-2013。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按系统、区域等划分检验批。
三、GB50339-2013规范摘要17.0.5 暖通空调监控系统的功能检测应符合下列规定：1 检测内容应按设计要求确定。
2 冷热源的监测参数应全部检测：空调、新风机组的监测参数应按总数的20%抽检，且不应少于5台，不足5台时应全部检测；各种类型传感器，执行器应按10%抽检，且不应少于5只，不足5只时应全部检测。
3 抽检结果全部符合设计要求的应判定为合格。
17.0.6 变配电监测系统的功能检测应符合下列规定：1 检测内容应按设计要求确定。
2 对高低压配电柜的运行状态、变压器的温度、储油罐的液位，各种备用电源的工作状态和联锁控制功能等应全部检测，各种电气参数检测数最应按每类参数抽20%，且数量不应少于20点，数量少于20点时应全部检测。
3 抽检结果全部符合设计要求的应判定为合格。
17.0.7 公共照明监控系统的功能检测应符合下列规定：1 检测内容应按设计要求确定。
2 应按照明回路总数的10%抽检，数量不应少于10路，总数少于10路时应全部检测。
3 抽检结果全部符合设计要求的应判定为合格。
17.0.8 给排水监控系统的功能检测应符合下列规定：1 检测内容应按设计要求确定。
2 给水和中水监控系测应全部检测；排水监控系统应抽检50%，且不得少于5套，总数少于5套时应全部检测。
3 抽检结果全部符合设计要求的应判定为合格。
17.0.9 电梯和自动扶梯监测系统应检测启停、上下行、位置、故障等运行状态显示功能。
检测结果符合设计要求的应判定为合格。
17.0.10 能耗检测系统应检测能耗数据的显示、记录、统计、汇总及趋势分析等功能。

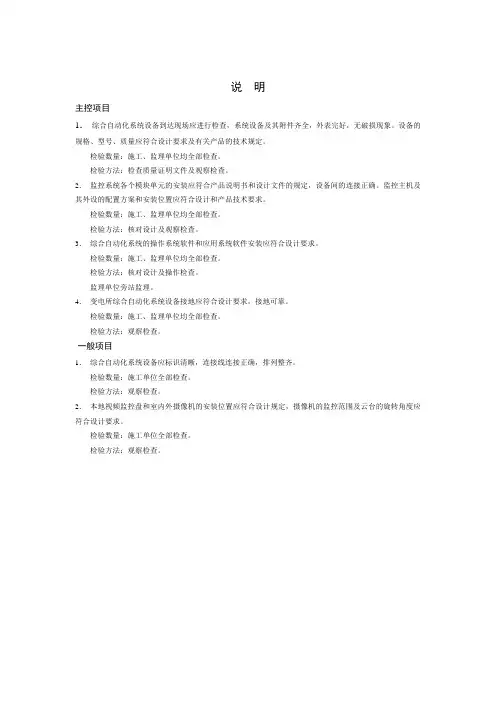

说明
主控项目
1．综合自动化系统设备到达现场应进行检查，系统设备及其附件齐全，外表完好，无破损现象。
设备的规格、型号、质量应符合设计要求及有关产品的技术规定。
检验数量：施工、监理单位均全部检查。
检验方法：检查质量证明文件及观察检查。
2．监控系统各个模块单元的安装应符合产品说明书和设计文件的规定，设备间的连接正确。
监控主机及其外设的配置方案和安装位置应符合设计和产品技术要求。
检验数量：施工、监理单位均全部检查。
检验方法：核对设计及观察检查。
3．综合自动化系统的操作系统软件和应用系统软件安装应符合设计要求。
检验数量：施工、监理单位均全部检查。
检验方法：核对设计及操作检查。
监理单位旁站监理。
4．变电所综合自动化系统设备接地应符合设计要求，接地可靠。
检验数量：施工、监理单位均全部检查。
检验方法：观察检查。
一般项目
1．综合自动化系统设备应标识清晰，连接线连接正确，排列整齐。
检验数量：施工单位全部检查。
检验方法：观察检查。
2．本地视频监控盘和室内外摄像机的安装位置应符合设计规定，摄像机的监控范围及云台的旋转角度应符合设计要求。
检验数量：施工单位全部检查。
检验方法：观察检查。
综合自动化系统调试检验批质量验收记录表。
工程系统调试检验批验收质量验收记录（单机试运行及调试）工程系统调试检验批验收质量验收记录工程系统调试检验批验收质量验收记录一、检验批划分按系统类别划分检验批。
二、主控项目1. 通风机、空气处理机组中的风机，叶轮旋转方向应正确、运转应平稳、应无异常振动与声响，电机运行功率应符合设备技术文件要求。
在额定转速下连续运转2h后，滑动轴承外壳最高温度不得大于70℃，滚动轴承不得大于80℃。
检查数量：按I方案。
检查方法：调整控制模式，旁站、观察、查阅调试记录。
2. 水泵叶轮旋转方向应正确，应无异常振动和声响，紧固连接部位应无松动，电机运行功率应符合设备技术文件要求。
水泵连续运转2h 滑动轴承外壳最高温度不得超过70℃，滚动轴承不得超过75℃。
检查数量：按I方案。
检查方法：调整控制模式，旁站、观察、查阅调试记录。
3. 冷却塔风机与冷却水系统循环试运行不应小于2h，运行应无异常。
冷却塔本体应稳固、无异常振动。
冷却塔中风机的试运转尚应符合本条第1款的规定。
检查数量：全数检查。
检查方法：调整控制模式，旁站、观察、查阅调试记录。
4. 制冷机组的试运转除应符合设备技术文件和现行国家标准《制冷设备、空气分离设备安装工程施工及验收规范》GB 50274的有关规定外，尚应符合下列规定：（1）机组运转应平稳、应无异常振动与声响；（2）各连接和密封部位不应有松动、漏气、漏油等现象；（3）吸、排气的压力和温度应在正常工作范围内；（4）能量调节装置及各保护继电器、安全装置的动作应正确、灵敏、可靠；（5）正常运转不应少于8h。
检查数量：全数检查。
检查方法：调整控制模式，旁站、观察、查阅调试记录。
5. 多联式空调（热泵）机组系统应在充灌定量制冷剂后，进行系统的试运转，并应符合下列规定：（1）系统应能正常输出冷风或热风，在常温条件下可进行冷热的切换与调控；（2）室外机的试运转应符合本条第4款的规定；（3）室内机的试运转不应有异常振动与声响，百叶板动作应正常，不应有渗漏水现象，运行噪声应符合设备技术文件要求；（4）具有可同时供冷、热的系统，应在满足当季工况运行条件下，实现局部内机反向工况的运行。
