MAPGIS绘制等值线第一节整体思路及制图目标物化探图件中，等值线图是物化探工作中必须的作图解释环节，是对地质现象分析解译的一个很重要的方法。
这里我们介绍和要求掌握两种用MAPGIS绘制等值线图的方法：1、掌握利用网格化剖分（GRID模型）绘制等值线图的方法；2、掌握利用三角剖分（TIN模型）绘制等值线图的方法。
第二节数据准备与制图步骤一. 网格化剖分（GRD模型）1、数据准备：生成“制表符分隔的文本文档”或“逗号分隔的文本文档”（如图7.1）。
图7.1 制表符分隔的文本文档2、打开MAPGIS→空间分析→DTM分析，选择“GRD模型”→“离散数据网格化…”（图7.2），然后选择要进行网格化的文件打开。
图7.2 打开离散数据网格化步骤3、在弹出的“离散数据网格化”对话框中（图7.3），按下列顺序设置各项：1）设置数据列：按数据情况设置坐标X、Y及物性值Z所在的列。
2）网格参数设置：这里只要设置合适的网格间距就可以了。
3）网格化方法设置：一般情况下，物探、化探的数据网格化方法都选择Kring泛克里格法网格化。
单击“选择”按钮，弹出“克里格网格化配置对话框”（图7.4），可以对网格化进行一些配置（对配置内容不是很熟悉的情况下，建议选择默认的值即可）；单击“搜索”按钮，弹出“网格化点搜索配置对话框”（图7.5），可以对网格化的搜索类型、规则等进行配置。
4）设置输出网格文件名及存储路径。
设置好以上信息后，单击“确定”即可。
图7.3 离散数据网格化参数设置对话框图7.4 克里格网格化配置对话框图7.5网格化点搜索配置对话框4、选择“GRD 模型”→“平面等值线图绘制”，选择网格化数据文件（*.GRD）打开后，弹出图7.6，然后按下列步骤进行等值线图绘制参数设置。
图7.6 设置等值线参数对话框1）“设置”栏里：选择“等值线套区”（可以对等值线进行普染色，即建立区文件）、绘制色阶和保留边界线（如图7.7）。
2）“光滑”栏里：选择“等值线光滑处理”（可以对绘制的等值线进行一些光滑处理，使线条更流畅），然后在光滑度里选择合适的程度，一般选择中程度即可（如图7.7）。
16种等值线图的解读与应用一、等值线的原理1、等值性或同距性原理在等值线图中，相邻的两条等值线要么等值，要么同距。
2、低高低和高低高原理低值凸向高值，凸处的值变低高值凸向低值，凸处的值变高3、疏差小和密差大原理等值线越稀疏，单位距离的差值越小等值线越密集，单位距离的差值越大二、等值线的类型中学地理主要有：等高线、等深线、等温线（等气温线、等水温线）、等压线（水平面等压线、垂直面等压线）、等降水量线、等太阳辐射量线、等盐度线、等PH值线、等太阳高度线、等潜水位线、等承压水位线等等。
三、主要等值线的应用1、通过判读等高线来判断地形的种类（山地、盆谷、轮廓、山脊线、山谷线、陡崖）坡度的陡与缓，确定山脉的走向，选择水库大坝的位置、修筑公路线的走向选择、地形剖面图的绘制及工程土方的估计等。
２、通过判读等深线来判断海洋地形的种类如大陆架、海沟、海盆、海岭、海底火山等；甚至判断地形图所在的具体海域；确定港口的区位条件。
３、通过判读大气等压线来判断气压中心的名称：如气旋、反气旋、高压脊、低压糟、轮廓；判断不同部位的天气特点，风向与风力大小。
也可以从全球范围的等压线图来判定典型的气压中心名称。
４、通过判读大气等温线来判断所在地的南北半球、季节与天气、以及该季节大陆与海洋上的气压中心、季风盛行方向（亚洲东部和南部）。
５、通过判读海洋等水温线判定洋流的性质，洋流的南北半球位置及大陆东西岸位置，以及洋流对环境的影响。
６、通过判读等降水量线结合具体的地形轮廓判定山地的迎风坡与背风坡，具体离海远近、山脉走向等。
７、判读太阳辐射等值线，判断回答太阳辐射极大值、极小值出现的地区及原因，分布的总体规律及对人类的影响。
８、通过判读等震线判定地表某点地震的烈度、震源位置及震中距等。
９、通过判读海底岩石年龄等值线判定海岭、海沟的位置，及海底张裂地带与碰撞地带的位置与走向。
10、通过判读人口密度等值线分析某地区人口分布的规律及其影响的自然、历史、社会、经济诸因素。

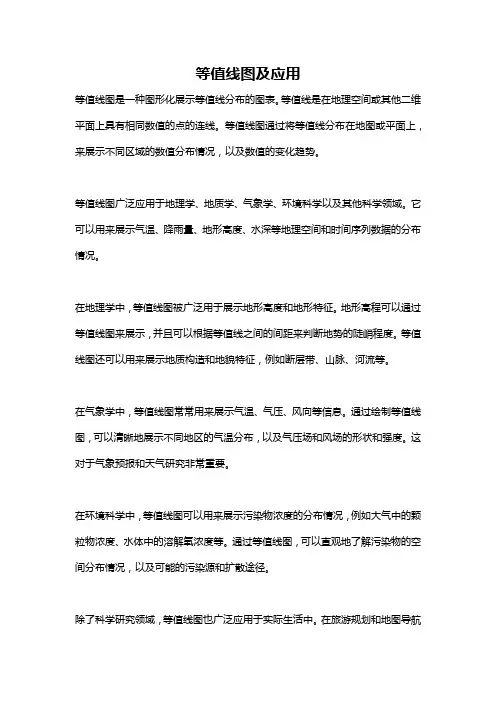

等值线图及应用等值线图是一种图形化展示等值线分布的图表。
等值线是在地理空间或其他二维平面上具有相同数值的点的连线。
等值线图通过将等值线分布在地图或平面上，来展示不同区域的数值分布情况，以及数值的变化趋势。
等值线图广泛应用于地理学、地质学、气象学、环境科学以及其他科学领域。
它可以用来展示气温、降雨量、地形高度、水深等地理空间和时间序列数据的分布情况。
在地理学中，等值线图被广泛用于展示地形高度和地形特征。
地形高程可以通过等值线图来展示，并且可以根据等值线之间的间距来判断地势的陡峭程度。
等值线图还可以用来展示地质构造和地貌特征，例如断层带、山脉、河流等。
在气象学中，等值线图常常用来展示气温、气压、风向等信息。
通过绘制等值线图，可以清晰地展示不同地区的气温分布，以及气压场和风场的形状和强度。
这对于气象预报和天气研究非常重要。
在环境科学中，等值线图可以用来展示污染物浓度的分布情况，例如大气中的颗粒物浓度、水体中的溶解氧浓度等。
通过等值线图，可以直观地了解污染物的空间分布情况，以及可能的污染源和扩散途径。
除了科学研究领域，等值线图也广泛应用于实际生活中。
在旅游规划和地图导航中，等值线图经常用来展示山地地形和海拔高度，以帮助人们了解地形和选择适合的路线。
等值线图还可以用于军事领域，帮助军队规划战略位置和选择防御地形。
在制作等值线图时，首先需要收集数据，并根据数据的空间和时间分布特点选择合适的等值线间隔。
然后，可以使用计算机软件或绘图工具，将数据转化为等值线图。
绘制等值线图时，可以选择不同的颜色或线型来表示不同数值的区域，以增加图表的清晰度和可读性。
总的来说，等值线图是一种直观且常用的数据展示方法。
它能够帮助人们更好地理解和分析地理和环境数据的分布特征，以及研究对象的变化趋势。
在科学研究、工程规划和实际生活中，等值线图都发挥着重要的作用，帮助我们更好地认识和利用地球上的各种资源。
