过程控制期末考试题一、选择题（共40题，每题2分，共80分）请在每题后的括号内选择正确答案，并将其序号写在答题纸上。

1. 过程控制的目标是（）。

A. 使过程控制系统更稳定B. 提高生产效率C. 提高产品质量D. 所有选项都正确2. 下列哪项不是过程控制的主要步骤（）。

A. 建立数学模型B. 采集过程数据C. 制定控制策略D. 评估控制效果3. 过程控制中的反馈控制是指（）。

A. 控制器根据误差信号对过程进行调节B. 控制器根据过程输出信号进行调节C. 控制器通过传感器采集过程数据进行调节D. 控制器根据控制策略进行调节4. 在过程控制中，传感器的作用是（）。

A. 实时监测过程变量B. 收集过程数据C. 发送控制信号D. 都是5. PID控制器中的D表示（）。

A. 比例项B. 积分项C. 微分项D. 都不是6. 过程控制中的SOPC代表（）。

A. Stock-Other-Production-ControlB. Structure-Operate-Produce-ControlC. Structured-Operated-Process-ControlD. Structure-Operate-Produce-Calculate7. 过程控制中，哪种控制策略常用于对连续变量进行控制（）。

A. 分段控制B. 比例控制C. 二值控制D. 都可以8. 在过程控制中，哪种控制策略常用于对离散变量进行控制（）。

A. 分段控制B. 比例控制C. 二值控制D. 都可以9. 控制系统稳定性是指系统（）。

A. 对外界干扰的抵抗能力B. 对控制命令的响应速度C. 对过程参数的适应能力D. 传感器的精度和灵敏度10. 过程控制中的开环控制指的是（）。

A. 控制器不考虑过程输出信号而进行调节B. 控制器根据过程输出信号进行调节C. 控制器根据误差信号对过程进行调节D. 控制器根据控制策略进行调节（以下题目略）二、简答题（共5题，每题10分，共50分）请简述下列问题的答案，并将其写在答题纸上。

过程控制工程复习题（课程代码392217）一、选择题（请从下列选项中选出正确的一项）1、下列不属于单回路反馈控制系统的是（）选项A）被控对象选项B）被测对象选项C）测量变送选项D）控制器和控制阀答案：B2、在工业控制中，使用最多的控制系统是（）选项A）单回路反馈控制系统选项B）串级控制系统选项C）比值控制系统选项D）前馈控制系统答案：A3、下列中对干扰通道特性对控制质量影响描述错误的是（）选项A）K f增加，余差增加，系统稳定性不变选项B）T f增加，过渡过程时间减小选项C）T f增加，振荡幅值减小选项D）τf增加，余差减小答案：D4、下列中对控制对象特性对控制质量影响描述错误的是（）选项A）一般希望放大倍数K0大些好，易于调节选项A）一般希望控制通道时间常数小些好，但不能过小选项C）控制通道时间常数越小越好，系统才灵敏选项D）时间常数大，系统的工作频率低答案：D5、下列对操纵变量选择原则描述错误的是（）选项A）操纵变量必须可控选项A）选择通道放大倍数相对大的选项C）选择干扰通道时间常数小一点的选项D）选择通道的纯滞后尽量小答案：C6、下列中对控制通道特性对控制质量影响描述错误的是（）选项A）K0增加，余差增加，系统稳定性不变选项B）T0增加，过渡过程时间增加选项C）T0增加，系统频率变慢选项D）τ0增加，稳定程度大大降低答案：A6、下图的曲线中，哪一条是对数流量特性的是（）选项A）1选项B）2选项C）3选项D）4答案：B7、在控制系统中，能准确、快速、及时地跟踪设定值的变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：A8、在过程控制系统中，系统的设定值保持不变的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：B9、在过程控制系统中，系统的设定值有规律变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：C10、用来表征生产设备或过程运行是否正常而需要加以控制的物理量是（）选项A）被控对象选项B）被控变量选项C）操纵变量选项D）测量值答案：B11、受控制器的操纵，使被控变量保持在设定值的物理量是（）选项A）被控对象选项B）设定值选项C）操纵变量选项D）测量值答案：C12、一阶环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：A13、比例环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：C14、在一阶系统的特征参数中，（）是系统的静态参数选项A）放大倍数K选项B）时间常数T选项C）滞后时间τ选项D）传递函数答案：A15、在一阶过程控制系统中时间常数T定义为系统的输出量y(t)到达稳态值的（）选项A）80%选项B）63.2%选项C）20%选项D）40%答案：B16、在一阶过程控制系统中，（）决定了系统在响应结束时的稳态性能选项A）时间常数T选项B）输入值选项C）滞后时间τ选项D）放大倍数K答案：D17、在过程控制仪表中，控制器的放大倍数Kc是通过改变（）来设置的选项A）量程选项B）输出信号选项C）控制器的比例度选项D）输入信号答案：C18、在过程控制系统过渡过程的质量指标中，（）是表示过渡过程曲线超出新稳定值的最大值选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：B19、在过程控制系统过渡过程的质量指标中，（）是描述被控变量偏离设定值最大程度的物理量选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：A20、在过程控制系统过渡过程的质量指标中，（）是衡量系统快速性的质量指标选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：D21、一阶过程控制系统稳定条件是（）选项A）特征根为正，微分方程系数都大于零选项B）特征根为负，微分方程系数都大于零选项C）特征根为正，微分方程系数都小于零选项D）特征根为负，微分方程系数都小于零答案：B22、二阶过程控制系统稳定条件是（）选项A）特征根实部为负，微衰减系数小于零，分方程系数都大于零选项B）特征根实部为正，微衰减系数小于零，分方程系数都大于零选项C）特征根实部为正，微衰减系数大于零，分方程系数都大于零选项D）特征根实部为负，微衰减系数大于零，分方程系数都大于零答案：D23、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=0选项B）-1<衰减系数<0选项C）衰减系数<-1选项D）0<衰减系数<1答案：D24、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=1选项B）衰减系数<-1选项C）衰减系数>1选项D）0<衰减系数<1答案：B25、在比例控制器中，放大倍数Kc和控制器的比例度δ之间的关系是（）选项A）δ越大，Kc也越大选项B）δ越大，Kc越小选项C）δ变化与Kc无关选项D）δ与Kc都是定值答案：B26、在比例控制器中，在相同输入偏差下，放大倍数Kc和输出p(t)之间的关系是( )选项A）Kc越大,输出p(t)越小选项B）Kc越大,输出p(t)不变选项C）Kc越大,输出p(t)也越大选项D）Kc越小,输出p(t)越大答案：C27、在过程控制系统中，若使控制变量最终不存在余差但系统的稳定性要下降应选用（）选项A)比例控制器选项B)比例积分控制器选项C)比例微分控制器选项D)比例积分微分控制器答案：B28、在过程控制系统中，既能使控制变量不存在余差又使系统具有超前性控制应选用（）控制规律选项A）P选项B）PI选项C）PID选项D）PD答案：C29、在过程控制系统中，系统在稳态时，不管放大系数Kc有多大最终仍有余差可以选用（）控制规律选项A）P选项B）PI选项C)PID选项D)PD答案：B30、在比例控制规律中，衰减系数与系统的稳定性之间的关系应满足（）A)衰减系数越大系统越稳定B)衰减系数越大系统越不稳定C)衰减系数与系统稳定无关答案：A31、下面对过程的控制质量没有影响的是（）A)控制通道放大倍数KoB)扰动通道放大倍数KfC)扰动通道时间常数D)扰动通道纯滞后时间答案：D32、在单回路控制中，控制阀的结构形式的选择很重要，在高压差时选用（）A)角形控制阀B)隔膜控制阀C)三通控制阀D)蝶阀答案：A33、在单回路控制中，控制阀的结构形式的选择很重要，在控制强腐蚀性介质时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：B34、在单回路控制中，控制阀的结构形式的选择很重要，在分流或合流控制时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：C35、在单回路控制中，控制阀的结构形式的选择很重要，在大口径、大流量、低差压，而泄漏量要求不高时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：D36、为了使过程控制系统能够正常工作，则必须使系统的各个环节的静态放大系数相乘必须满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C37、在控制阀的正作用下，控制阀是气开式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：B38、在控制阀的负作用下，控制阀是气关式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C39、控制器正作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：C40、控制器负作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：A41、在控制器上对所求得的整定参数设置的顺序是（）选项A)P,I,D选项B)P,D,I选项C)I,P,D选项D)I,D,P答案：A42、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例作用时，其整定参数值为（）选项A)20％选项B)40％选项C)60％选项D)80％答案：A43、过程控制设计中，系统设计的核心是（）选项A)控制方案设计选项B)工程设计选项C)工程安装选项D)仪表调校答案：A44、在控制器的参数整定中属于理论整定法得是（）选项A)经验凑试法选项B)衰减曲线法选项C)响应曲线法选项D)对数频率特性法答案：D45、在控制器的参数整定中属于工程整定法得是（）选项A)对数频率特性法选项B)根轨迹法选项C)经验凑试法答案：C46、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分作用时，其整定参数值为（）选项A)24％选项B)12％选项C)36％选项D)48％答案：A47、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分微分作用时，其整定参数值为（）选项A)20%选项B)40%选项C)16％选项D)32％答案：C48、串级控制系统中控制器的作用正确的是（）选项A)主粗副粗选项B)主粗副细选项C)主细副粗选项D)主细副细答案：C49、串级控制系统系统中存在的一次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：A50、串级控制系统系统中存在的二次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：C51、串级控制系统系统中主环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：A52、串级控制系统系统中副环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：B53、串级控制系统中主回路的控制器包括（）选项A)主控制器选项B)副控制器选项C)主、副控制器选项D)不确定答案：C54、串级控制系统中主回路的对象是（）选项A)主、副对象控制器 控制阀对象 F2 测量变送 F1控制器 控制阀对象 F2测量变送 F1K 测量变送选项B)主对象选项C)副对象选项D)不确定答案：A55、串级控制系统中主、副环要满足（ ）选项A)主定副随选项B)主定副定选项C)主随副定选项D)主随副随答案：A56、串级控制系统中主控制器的正、反作用的选择顺序（A ）选项A)先副后主选项B)先主后副选项C)主、副同样选项D)不确定57、有2个阀门，流通能力分别为C1＝100，C2＝3，其可调范围均为R ＝30，用于分程控制时，分程可调范围为（B ）选项A)750选项B)1000选项C)900选项D)125058、对于对象的纯滞后时间较大，时间常数特别大的应采用（B ）控制选项A)分程控制选项B)前馈控制选项C)均匀控制选项D)串级控制二、作图题1.请画出开环比值控制系统和单闭环控制系统的方框图答案：①开环比值控制系统②单闭环比值控制系统控制器 控制阀对象 F2测量变送2 F1 乘法器 测量变送1I 1 I 02.一个双闭环比值控制系统如下图所示。

过程控制系统试题及答案（全班仅一份）1、什么是控制系统的过渡过程？研究过渡过程有什么意义？（1）系统从一个平衡状态过渡到另一个平衡状态的过程称为系统的过渡过程。

（2）对设计、研究、整定和改进调节系统都具有重要的意义。

2、在控制系统中，被控变量的选择应遵循什么原则？（1）尽可能选择对产品的质量和产量、安全生产等具有决定性作用，可直接测量的参数作为被控参数。

（2）当不能用直接参数作为被控变量时，应选择与直接参数有单值对应关系的间接变量作为被控参数。

（3）必须考虑到工艺过程的合理性以及国内外仪表的生产的现状。

3、在控制系统中，操纵变量的选择应遵循什么原则？（1）控制变量应具有可控性、工艺操作的合理性、经济性。

（2）控制通道放大系数Ko要适当大，时间常数To要适当小，纯滞后时间越小越好。

（3）干扰通道放大系数Kf应尽可能小，时间常数Tf要大一些，干扰作用点位置要远离被控量，靠近控制阀为好。

4、过程控制系统有哪些特点？（1）被控对象的多样性。

（2）对象存在滞后。

（3）对象特性的非线性。

（4）控制系统比较复杂。

5、什么是控制规律?常用的控制规律有哪些？它们各有什么特点？（1）控制规律是指控制器的输出信号与输入信号之间随时间变化的规律。

（2）控制系统中常用的控制规律有比例(P)、比例积分(PI)、比例积分微分(PID)控制规律。

（3）比例控制规律：它的特点是控制及时，反应快速，控制结果有余差。

比例积分控制规律：它的特点是能够消除余差，但是控制作用比较缓慢、控制不及时。

比例积分微分控制规律：微分作用对于克服容量滞后有显著效果，在比例作用的基础上加上微分作用能提高系统的稳定性，加上积分作用能消除余差，因而可以使系统获得较高的控制质量。

6、自动控制系统主要有哪些部分组成？各组成部分的作用是什么？（1）由被控对象、检测变送单元、控制器和执行器组成。

（2）被控对象：是指控制的生产设备或装置。

检测变送装置：检测被控变量的数值并将其转换为一种特定输出信号。

过程控制复习题答案一、选择题1. 在过程控制中，闭环控制系统与开环控制系统的主要区别在于（）。

A. 是否有反馈环节B. 是否使用计算机C. 是否有控制器D. 是否有执行器答案：A2. PID控制器中，P代表（）。

A. 比例B. 积分C. 微分D. 预测答案：A3. 在过程控制中，以下哪个不是控制系统的基本组成部分（）。

A. 被控对象B. 测量元件C. 操作人员D. 控制器答案：C二、填空题1. 过程控制中，控制器的输出信号通常驱动_______来改变被控变量。

答案：执行器2. 闭环控制系统的控制目标是使被控变量保持在_______值。

答案：设定点3. 在PID控制器中，积分作用可以消除系统的_______误差。

答案：稳态三、简答题1. 简述过程控制中前馈控制与反馈控制的主要区别。

答案：前馈控制是在干扰发生之前，根据干扰的预测值来调节控制器的输出，以抵消干扰的影响。

而反馈控制则是在干扰发生后，通过测量被控变量的实际值与设定值之间的偏差，来调节控制器的输出，以达到控制目的。

2. 描述PID控制器中比例、积分、微分三个作用的特点及其在控制系统中的作用。

答案：比例作用根据偏差的大小来调节输出，偏差越大，调节作用越强。

积分作用可以消除稳态误差，使系统达到无误差的稳态。

微分作用可以预测偏差的变化趋势，提前进行调节，从而提高系统的响应速度和稳定性。

四、计算题1. 给定一个一阶系统，其时间常数为5秒，试计算在单位阶跃输入下，系统达到95%稳态值所需的时间。

答案：根据一阶系统的响应特性，达到95%稳态值所需的时间大约为3个时间常数，即15秒。

2. 对于一个二阶系统，其自然频率为4 rad/s，阻尼比为0.5，试计算系统的临界阻尼时间。

答案：临界阻尼时间可以通过公式\(\tau_c = \frac{1}{\omega_n\sqrt{1-\zeta^2}}\)计算，其中\(\omega_n\)为自然频率，\(\zeta\)为阻尼比。

1、什么是积分饱和，常用的抗积分饱和方法有哪些？答：如果执行已经到极限位置，仍然不能消除静差时，由于积分作用，尽管PID 差分方程式所得的运算结果继续增大或减小，但执行已无相应的动作，这就叫积分饱和。

常用措施有：限幅法，外反馈法，积分切除法。

2、采用经验建模方法建立对象模型的步骤是什么？答：（1）设计试验来获得用于建模的输入输出数据；（2）对输入输出数据进行预处理，如选择有用的数据，剔除换点及遗漏的数据点等；（3）指定模型结构或选择模型集；（4）确定一个性能指标作为模型选择的准则；（5）根据输入输出数据和性能指标从指定的模型集中选择已个最佳模型；（6）对获得的模型进行测试，满意则结束，否则重复前面的步骤。

3、串级控制系统的设计原则有哪些？答（1）在单回路控制不能满足要求的情况下可以考虑采用串级控制；（2）具有能够检测的副回路，且主要干扰应该包括在副回路中；（3）副对象的滞后不能太大，以保持副回路的快速响应性能；（4）将对象中具有显著非线性或时变特性的部分归于副对象中。

4、设置均匀控制系统的目的和其特点是什么？答：目的是: 对表征前后设备供求矛盾的两个变量均匀协调,统筹兼顾。

特点是: 表征前后供求矛盾的两个变量都应该是缓慢变化的；前后互相联系又互相矛盾的两个变量都应保持在工艺操作所允许的范围内。

5、前馈控制系统的基本原理是什么？为什么它常与反馈控制构成前馈－反馈控制系统？答：基本原理是测量进入过程的干扰量，并根据干扰的测量值产生合适的控制作用来改变控制量，使被控制变量维持在给定值。

前馈控制是一种补偿控制。

一般来讲，前馈控制无法全部补偿扰动对被控变量所产生的影响。

因此，单纯的前馈控制系统在应用中就会带来一定的局限性。

为克服这一弊端，前馈控制常与反馈控制联用，构成前馈—反馈控制系统。

6、什么是控制系统的过渡过程？有几种基本形式？答：一个过程控制系统在外作用下从原有的稳定状态过渡到另一个稳定状态的过程称为过程控制系统的过渡过程。

《过程控制工程》期末复习题一、（每空1分）填空题：1、对于一个比例积分微分（PID）控制器来说，积分时间越小则积分作用越；微分时间越小，则微分作用越。

2、三种常用的均匀控制方案包括、、。

3、常规PID控制器中的P指作用、I指作用、 D指作用。

4、用于输送流体和提高流体压头的机械设备统称为流体输送设备，其中输送液体并提高其压头的机械称为，而输送气体并提高其压头的机械称为。

5、工程上常用的几种整定PID控制器参数的方法是、、、。

6、请举出我们曾经学过的三种复杂控制系统：、、。

7、比值系统控制系统从结构上可分为四种，分别是开环比值控制系统、、、四种。

8、调节阀的固有流量特性主要有、、、四种。

9、比值系统控制系统从结构上可分为四种，分别是开环比值控制系统、、、四种。

10、单回路控制系统一般由、、、四个环节组成11、常见的传热设备有、、等。

12、要消除系统的稳态误差，通常选用控制器。

13、用来评价控制系统性能优劣的阶跃响应曲线性能指标分别是、、、振荡频率和回复时间等。

14、工程上进行PID控制器参数整定时，随动系统的控制品质要求衰减比为，定值系统中控制品质要求衰减比为。

15、常见的传热设备有、、等。

16、精馏装置一般由、、、等设备组成。

精馏塔产品质量指标选择有直接产品质量指标和两类。

二、选择题（10分，每小题2分）1、成分、温度调节系统的调节规律，通常选用（）。

A. PIB. PDC. PID2、自动控制系统中控制器正、反作用的确定是根据（）。

A．实现闭环回路的正反馈。

B．实现闭环回路的负反馈。

C．系统放大倍数恰到好处D．生产的安全性。

3、单纯的前馈调节是一种能对（）进行补偿的调节系统。

A．测量与给定之间的偏差 B．被调量的变化 C．干扰量的变化4、分程控制系统常要加装（）来达到分程的目的。

A．调节器 B.变送器 C.阀门定位器5、在某一分离异丁烷与正丁烷的精馏塔中，微小的压力波动也会影响温度的变化，同时压力波动引起的各板上温度变化的方向是一致的，此时应选择（）作为间接质量指标进行控制。

过程控制期末考试题汇报人：2024-01-08•过程控制基础知识•过程控制技术•过程控制应用目录•过程控制发展趋势•过程控制常见问题及解决方案•过程控制期末考试题及答案解析01过程控制基础知识总结词过程控制是工业生产中用于控制生产过程参数的自动化系统，其目的是保持生产过程的稳定，提高产品质量和降低能耗。

详细描述过程控制是指在工业生产过程中，通过自动化系统对温度、压力、流量、液位等工艺参数进行监测和控制，以确保生产过程的稳定运行。

通过过程控制，可以减少生产过程中的波动，提高产品质量，降低能耗和生产成本。

过程控制定义总结词过程控制系统通常由传感器、控制器、执行器和受控对象等部分组成。

详细描述过程控制系统通常由传感器、控制器、执行器和受控对象等部分组成。

传感器负责监测受控对象的参数，并将信号传输给控制器；控制器根据预设的工艺要求和接收到的信号，计算出控制指令并发送给执行器；执行器根据控制指令调节受控对象的参数，以实现稳定和优化的生产过程。

总结词过程控制系统可以根据不同的分类标准进行分类，如按照控制方式、控制结构、控制参数等。

要点一要点二详细描述过程控制系统可以根据不同的分类标准进行分类。

按照控制方式，过程控制系统可以分为开环控制系统和闭环控制系统；按照控制结构，过程控制系统可以分为单变量控制系统和多变量控制系统；按照控制参数，过程控制系统可以分为温度控制系统、压力控制系统、流量控制系统等。

此外，还可以根据应用领域、系统规模等因素进行分类。

02过程控制技术模拟控制技术是一种早期的过程控制技术，通过模拟电路实现控制功能。

详细描述模拟控制技术使用模拟电路，如运算放大器、比较器和电阻器等，来构建控制回路，实现对工业过程的控制。

这种技术简单、可靠，但调试困难，且不易实现复杂控制算法。

总结词数字控制技术是一种基于数字信号的过程控制技术。

详细描述数字控制技术使用数字信号处理器（DSP）或微控制器等数字器件，通过数字计算实现控制算法。

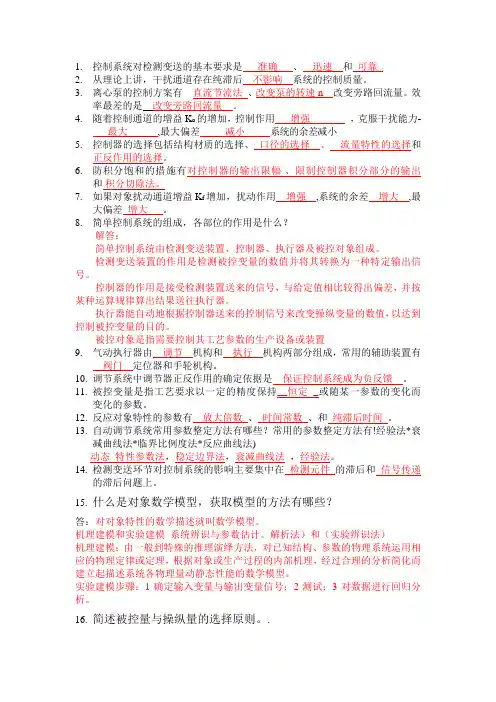

1.控制系统对检测变送的基本要求是___准确___、__迅速__和可靠2.从理论上讲，干扰通道存在纯滞后不影响系统的控制质量。

3.离心泵的控制方案有直流节流法、改变泵的转速n 改变旁路回流量。

效率最差的是改变旁路回流量。

4.随着控制通道的增益K o的增加，控制作用___增强_______，克服干扰能力-___最大______,最大偏差_____减小_____系统的余差减小5.控制器的选择包括结构材质的选择、口径的选择、流量特性的选择和正反作用的选择。

6.防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。

7.如果对象扰动通道增益K f增加，扰动作用__增强__,系统的余差__增大__,最大偏差_增大___。

8.简单控制系统的组成，各部位的作用是什么？解答：简单控制系统由检测变送装置、控制器、执行器及被控对象组成。

检测变送装置的作用是检测被控变量的数值并将其转换为一种特定输出信号。

控制器的作用是接受检测装置送来的信号，与给定值相比较得出偏差，并按某种运算规律算出结果送往执行器。

执行器能自动地根据控制器送来的控制信号来改变操纵变量的数值，以达到控制被控变量的目的。

被控对象是指需要控制其工艺参数的生产设备或装置9.气动执行器由__调节__机构和执行机构两部分组成，常用的辅助装置有__阀门__定位器和手轮机构。

10.调节系统中调节器正反作用的确定依据是保证控制系统成为负反馈。

11.被控变量是指工艺要求以一定的精度保持__恒定 _或随某一参数的变化而变化的参数。

12.反应对象特性的参数有放大倍数、时间常数、和纯滞后时间。

13.自动调节系统常用参数整定方法有哪些？常用的参数整定方法有!经验法*衰减曲线法*临界比例度法*反应曲线法)动态特性参数法，稳定边界法，衰减曲线法，经验法。

14.检测变送环节对控制系统的影响主要集中在检测元件的滞后和信号传递的滞后问题上。

15.什么是对象数学模型，获取模型的方法有哪些？答：对对象特性的数学描述就叫数学模型。

过程控制工程复习题（课程代码392217）一、选择题（请从下列选项中选出正确的一项）1、下列不属于单回路反馈控制系统的是（）选项A）被控对象选项B）被测对象选项C）测量变送选项D）控制器和控制阀答案：B2、在工业控制中，使用最多的控制系统是（）选项A）单回路反馈控制系统选项B）串级控制系统选项C）比值控制系统选项D）前馈控制系统答案：A3、下列中对干扰通道特性对控制质量影响描述错误的是（）选项A）K f增加，余差增加，系统稳定性不变选项B）T f增加，过渡过程时间减小选项C）T f增加，振荡幅值减小选项D）τf增加，余差减小答案：D4、下列中对控制对象特性对控制质量影响描述错误的是（）选项A）一般希望放大倍数K0大些好，易于调节选项A）一般希望控制通道时间常数小些好，但不能过小选项C）控制通道时间常数越小越好，系统才灵敏选项D）时间常数大，系统的工作频率低答案：D5、下列对操纵变量选择原则描述错误的是（）选项A）操纵变量必须可控选项A）选择通道放大倍数相对大的选项C）选择干扰通道时间常数小一点的选项D）选择通道的纯滞后尽量小答案：C6、下列中对控制通道特性对控制质量影响描述错误的是（）选项A）K0增加，余差增加，系统稳定性不变选项B）T0增加，过渡过程时间增加选项C）T0增加，系统频率变慢选项D）τ0增加，稳定程度大大降低答案：A6、下图的曲线中，哪一条是对数流量特性的是（）选项A）1选项B）2选项C）3选项D）4答案：B7、在控制系统中，能准确、快速、及时地跟踪设定值的变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：A8、在过程控制系统中，系统的设定值保持不变的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：B9、在过程控制系统中，系统的设定值有规律变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：C10、用来表征生产设备或过程运行是否正常而需要加以控制的物理量是（）选项A）被控对象选项B）被控变量选项C）操纵变量选项D）测量值答案：B11、受控制器的操纵，使被控变量保持在设定值的物理量是（）选项A）被控对象选项B）设定值选项C）操纵变量选项D）测量值答案：C12、一阶环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：A13、比例环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：C14、在一阶系统的特征参数中，（）是系统的静态参数选项A）放大倍数K选项B）时间常数T选项C）滞后时间τ选项D）传递函数答案：A15、在一阶过程控制系统中时间常数T定义为系统的输出量y(t)到达稳态值的（）选项A）80%选项B）63.2%选项C）20%选项D）40%答案：B16、在一阶过程控制系统中，（）决定了系统在响应结束时的稳态性能选项A）时间常数T选项B）输入值选项C）滞后时间τ选项D）放大倍数K答案：D17、在过程控制仪表中，控制器的放大倍数Kc是通过改变（）来设置的选项A）量程选项B）输出信号选项C）控制器的比例度选项D）输入信号答案：C18、在过程控制系统过渡过程的质量指标中，（）是表示过渡过程曲线超出新稳定值的最大值选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：B19、在过程控制系统过渡过程的质量指标中，（）是描述被控变量偏离设定值最大程度的物理量选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：A20、在过程控制系统过渡过程的质量指标中，（）是衡量系统快速性的质量指标选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：D21、一阶过程控制系统稳定条件是（）选项A）特征根为正，微分方程系数都大于零选项B）特征根为负，微分方程系数都大于零选项C）特征根为正，微分方程系数都小于零选项D）特征根为负，微分方程系数都小于零答案：B22、二阶过程控制系统稳定条件是（）选项A）特征根实部为负，微衰减系数小于零，分方程系数都大于零选项B）特征根实部为正，微衰减系数小于零，分方程系数都大于零选项C）特征根实部为正，微衰减系数大于零，分方程系数都大于零选项D）特征根实部为负，微衰减系数大于零，分方程系数都大于零答案：D23、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=0选项B）-1<衰减系数<0选项C）衰减系数<-1选项D）0<衰减系数<1答案：D24、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=1选项B）衰减系数<-1选项C）衰减系数>1选项D）0<衰减系数<1答案：B25、在比例控制器中，放大倍数Kc和控制器的比例度δ之间的关系是（）选项A）δ越大，Kc也越大选项B）δ越大，Kc越小选项C）δ变化与Kc无关选项D）δ与Kc都是定值答案：B26、在比例控制器中，在相同输入偏差下，放大倍数Kc和输出p(t)之间的关系是( )选项A）Kc越大,输出p(t)越小选项B）Kc越大,输出p(t)不变选项C）Kc越大,输出p(t)也越大选项D）Kc越小,输出p(t)越大答案：C27、在过程控制系统中，若使控制变量最终不存在余差但系统的稳定性要下降应选用（）选项A)比例控制器选项B)比例积分控制器选项C)比例微分控制器选项D)比例积分微分控制器答案：B28、在过程控制系统中，既能使控制变量不存在余差又使系统具有超前性控制应选用（）控制规律选项A）P选项B）PI选项C）PID选项D）PD答案：C29、在过程控制系统中，系统在稳态时，不管放大系数Kc有多大最终仍有余差可以选用（）控制规律选项A）P选项B）PI选项C)PID选项D)PD答案：B30、在比例控制规律中，衰减系数与系统的稳定性之间的关系应满足（）A)衰减系数越大系统越稳定B)衰减系数越大系统越不稳定C)衰减系数与系统稳定无关答案：A31、下面对过程的控制质量没有影响的是（）A)控制通道放大倍数KoB)扰动通道放大倍数KfC)扰动通道时间常数D)扰动通道纯滞后时间答案：D32、在单回路控制中，控制阀的结构形式的选择很重要，在高压差时选用（）A)角形控制阀B)隔膜控制阀C)三通控制阀D)蝶阀答案：A33、在单回路控制中，控制阀的结构形式的选择很重要，在控制强腐蚀性介质时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：B34、在单回路控制中，控制阀的结构形式的选择很重要，在分流或合流控制时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：C35、在单回路控制中，控制阀的结构形式的选择很重要，在大口径、大流量、低差压，而泄漏量要求不高时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：D36、为了使过程控制系统能够正常工作，则必须使系统的各个环节的静态放大系数相乘必须满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C37、在控制阀的正作用下，控制阀是气开式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：B38、在控制阀的负作用下，控制阀是气关式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C39、控制器正作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：C40、控制器负作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：A41、在控制器上对所求得的整定参数设置的顺序是（）选项A)P,I,D选项B)P,D,I选项C)I,P,D选项D)I,D,P答案：A42、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例作用时，其整定参数值为（）选项A)20％选项B)40％选项C)60％选项D)80％答案：A43、过程控制设计中，系统设计的核心是（）选项A)控制方案设计选项B)工程设计选项C)工程安装选项D)仪表调校答案：A44、在控制器的参数整定中属于理论整定法得是（）选项A)经验凑试法选项B)衰减曲线法选项C)响应曲线法选项D)对数频率特性法答案：D45、在控制器的参数整定中属于工程整定法得是（）选项A)对数频率特性法选项B)根轨迹法选项C)经验凑试法答案：C46、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分作用时，其整定参数值为（）选项A)24％选项B)12％选项C)36％选项D)48％答案：A47、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分微分作用时，其整定参数值为（）选项A)20%选项B)40%选项C)16％选项D)32％答案：C48、串级控制系统中控制器的作用正确的是（）选项A)主粗副粗选项B)主粗副细选项C)主细副粗选项D)主细副细答案：C49、串级控制系统系统中存在的一次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：A50、串级控制系统系统中存在的二次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：C51、串级控制系统系统中主环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：A52、串级控制系统系统中副环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：B53、串级控制系统中主回路的控制器包括（）选项A)主控制器选项B)副控制器选项C)主、副控制器选项D)不确定答案：C54、串级控制系统中主回路的对象是（）选项A)主、副对象控制器 控制阀对象 F2 测量变送 F1控制器 控制阀对象 F2测量变送 F1K 测量变送选项B)主对象选项C)副对象选项D)不确定答案：A55、串级控制系统中主、副环要满足（ ）选项A)主定副随选项B)主定副定选项C)主随副定选项D)主随副随答案：A56、串级控制系统中主控制器的正、反作用的选择顺序（A ）选项A)先副后主选项B)先主后副选项C)主、副同样选项D)不确定57、有2个阀门，流通能力分别为C1＝100，C2＝3，其可调范围均为R ＝30，用于分程控制时，分程可调范围为（B ）选项A)750选项B)1000选项C)900选项D)125058、对于对象的纯滞后时间较大，时间常数特别大的应采用（B ）控制选项A)分程控制选项B)前馈控制选项C)均匀控制选项D)串级控制二、作图题1.请画出开环比值控制系统和单闭环控制系统的方框图答案：①开环比值控制系统②单闭环比值控制系统控制器 控制阀对象 F2测量变送2 F1 乘法器 测量变送1I 1 I 02.一个双闭环比值控制系统如下图所示。

1、什么是积分饱和，常用的抗积分饱和方法有哪些？答：如果执行已经到极限位置，仍然不能消除静差时，由于积分作用，尽管PID 差分方程式所得的运算结果继续增大或减小，但执行已无相应的动作，这就叫积分饱和。

常用措施有：限幅法，外反馈法，积分切除法。

2、采用经验建模方法建立对象模型的步骤是什么？答：（1）设计试验来获得用于建模的输入输出数据；（2）对输入输出数据进行预处理，如选择有用的数据，剔除换点及遗漏的数据点等；（3）指定模型结构或选择模型集；（4）确定一个性能指标作为模型选择的准则；（5）根据输入输出数据和性能指标从指定的模型集中选择已个最佳模型；（6）对获得的模型进行测试，满意则结束，否则重复前面的步骤。

3、串级控制系统的设计原则有哪些？答（1）在单回路控制不能满足要求的情况下可以考虑采用串级控制；（2）具有能够检测的副回路，且主要干扰应该包括在副回路中；（3）副对象的滞后不能太大，以保持副回路的快速响应性能；（4）将对象中具有显著非线性或时变特性的部分归于副对象中。

4、设置均匀控制系统的目的和其特点是什么？答：目的是:对表征前后设备供求矛盾的两个变量均匀协调,统筹兼顾。

特点是:表征前后供求矛盾的两个变量都应该是缓慢变化的；前后互相联系又互相矛盾的两个变量都应保持在工艺操作所允许的范围内。

5、前馈控制系统的基本原理是什么？为什么它常与反馈控制构成前馈－反馈控制系统？答：基本原理是测量进入过程的干扰量，并根据干扰的测量值产生合适的控制作用来改变控制量，使被控制变量维持在给定值。

前馈控制是一种补偿控制。

一般来讲，前馈控制无法全部补偿扰动对被控变量所产生的影响。

因此，单纯的前馈控制系统在应用中就会带来一定的局限性。

为克服这一弊端，前馈控制常与反馈控制联用，构成前馈—反馈控制系统。

6、什么是控制系统的过渡过程？有几种基本形式？答：一个过程控制系统在外作用下从原有的稳定状态过渡到另一个稳定状态的过程称为过程控制系统的过渡过程。
