２、前处理
2－1 、材质群组介绍
图（2_6）
在载入时一定要确保重力方向向上，如图（2_6）所示。一般在实体建模时便给出正确的重力方向。如果方向错误也可在MAGMA内修改。（见后面说明）
砂模可以在建构实体时绘出，也可以在MAGMA内绘制出。后面有进一步说明。
2－2、OVERLAY原理
图（2_7） 图（2_8）
在建构实体时有一些区域重合。如图（2_7），ingate连接cast和gating，其和两者都有交接的部分。我们希望各部分独立不干涉，保证分析的精确。利用overlay原理切割重合区域。如图（2_8）排在前面的ingate被排在后面的gating和cast切割。在载入．stl档后需利用此原理进行排序。
一、基本操作流程
图（1_1）
建构正确的实体模型是进行分析工作的关键。把实体分为不同的组，转换为.stl档，为MAGMA分析做好准备。如图（1_1）所示：黑色字体是使用MAGMA的操作步骤；红色字体是分析的前期工作和后期对策。
二、ＭＡＧＭＡ的操作
１、创建专案
图（2_1）图（2_2）
图（2_3）图（2_4）
注：有时.STL档不能载入，可能是文件名太长。退出修改文件名重新载入CMD文件夹内。在档时出现没有完全转出，需检查实体档案有无错误。
2－4、命名物件
图（2_11）
图（2_12）
命名实体之后，shift+右键选择形体，同样会有提示选中了物件，同样的命名方式命名。也可以通过如图（2_12）中的MACRO（蓝色虚线框）选择物件。
设置完成之后，选择图（2_9）中的SAVE ALL AS1存档。然后离开界面进行下一动作。
３、切网格
图（3_1）
自动切割一般设置３百万的网格数。对于很薄的gating和ingate需要进行单独细切，视切出网格的质量而定。我们用细切的网格数自动切割时，若网格质量比细切的要好，则需要检查一下.Stl档有没有错误。

CAD Model PreprocessorMeshing ParametersPostprocessorAnalysisDecision一、基本操作流程图（1_1）建构正确的实体模型是进行分析工作的关键。

把实体分为不同的组，转换为.stl 档，为MAGMA 分析做好准备。

如图（1_1）所示：黑色字体是使用MAGMA 的操作步骤；红色字体是分析的前期工作和后期对策。

二、ＭＡＧＭＡ的操作１、创建专案图（2_1） 图（2_2）建构实体模型模流前处理实体切网格参数设定模流后处理结 果 分 析相 应 对 策图（2_3）图（2_4）专案名称.stl档图（2_5）说明：图（2_1）打开桌面图标project菜单create project 出现新对话框图（2_2）选择Iron casting铸铁模组选择结果存放路径（MAGMAsoft下）取解析方案名称回车键OK 出现新对话框图（2_3）默认系统选择直接按红框所标的键，直到图（2_4）,按OK键结束创建专案操作。

如图（2_5）的路径，把建立好的.stl档存在CMD文件夹下。

２、前处理2－1 、材质群组介绍图（2_6）在载入时一定要确保重力方向向上，如图（2_6）所示。

一般在实体建模时便给出正确的重力方向。

如果方向错误也可在MAGMA 内修改。

（见后面说明）砂模可以在建构实体时绘出，也可以在MAGMA 内绘制出。

后面有进一步说明。

2－2、OVERLAY 原理图（2_7） 图（2_8）在建构实体时有一些区域重合。

如图（2_7），ingate 连接cast 和gating ，其和两者都有交接的部分。

我们希望各部分独立不干涉，保证分析的精确。

利用overlay 原理切割重合区域。

如图（2_8）排在前面的ingate 被排在后面的gating 和cast 切割。

在载入．stl 档后需利用此原理进行排序。

2－3、载入．stl 档CAVITY INSERTCAST INGATEGATING1. CAST2. INGATE3. GATING１、砂模（sandm ） ２、 灌口（inlet ） ３、 浇道（gating ） ４、 浇道（gating ） ５、 冒口（feeder ） ６、冒口（feeder ） ７、 入水口（ingate ） ８、 入水口（ingate ） ９、砂芯（core ）InletGatingGatingFeederCorechillIngateZ 轴正向CAVITY INSERTCAST INGATEGATING1. INGATE2. GATING排序接上动把.stl 档存在CMD 文件夹下后，在创建专案的界面（图（2_1））按下preprocess 键，进入载档界面.见图（2_9）图（2_9）图（2_10）载入顺序如上图所标的序号和箭头指向。

MAGMASOFT4.4使用手册注意：涉及图片功能时注意保存，容易死机；输入数据后必须回车，才能OK；启动MAGMA 必须先启动EXCEED。

1、项目管理菜单Open project 打开现有项目Create project创建新项目Create version创建项目中的新版本Delete results删除结果Delete version/project删除版本或项目Rename project 重命名项目（建好的项目名在资源管理器不能改，只能用此菜单改）Project info 项目信息（打开一个项目后会亮）1．。

5最近打开的项目Exit MagmaSoft 退出magma软件，点右上的×无效。

注：项目文件结构MAGMA Structure：magma自带推荐项目文件夹结构CMD 可自定义操作的批处理文件，或做好保存SHEETS 几何文件，分图层PAR 模拟参数记录文件Customer Structure：用户自定义项目文件夹结构（是在自带推荐项目文件夹结构上增加）定义文件C:\magma-v4.4\v4.4\lib\cnf\customer.cfg，在文件夹末尾增加User Structure：用户项目文件夹结构（是在用户自定义项目文件夹结构上增加）Copy C:\magma-v4.4\v4.4\lib\cnf\customer.cfg C:\magma-v4.4\MAGMAsoft\user.cfg在文件夹末尾增加C:\magma-v4.4\MAGMAsoft是当前magma用户的home目录,域帐户无此配置，默认项目信息infoMemo内容可以修改和增加，image可以import一张图片，bmp不支持2、前处理Load SLA：输入STL几何体Load SHEET：输入已保存的几何图层READ cmd：读取批命令（批命令参阅命令输入窗口指令，可以查阅part1手册3－8）注：Z轴正向与重力方向相反，必须在模型建立时设定好，MAGMA前处理中无法修改。

7.启动 magmasoft-setup(开始-程序-Magmasoft V4.4-magmasoft-setup)，安装 Node server。
回车，点击“dimiss”关闭 Node server 安装窗口，然后安装 magmasoft
8.启动 magmasoft-License(开始-程序-Magmasoft V4.4-magmasoft- License)
启动magmasoftlicense开始程序magmasoftv44magmasoftlicense输入2回车输入5回车输入提供的systemkey0回车输入y回车输入提供的systemkey1回车输入y回车输入2回车输入0回车输入3回车输入5回车然后一行一行的输入确认一共有80几行需要有点耐心
郑重声明：此文档仅用于学习交流使用，请勿用做商业用途，违者后 果自负，如喜欢此软件，请购买正版！
0——return 0——quit 启动软件
BY 04210236
输入 2 回车ຫໍສະໝຸດ 输入 2 回车输入 5 回车 输入提供的 system key 0 回车
输入 y 回车 输入提供的 system key 1 回车 输入 y 回车
输入 2 回车
输入 0 回车
输入 3 回车
输入 5 回车
需要有点耐心！可以使用复制粘贴。 当输完所有的 license 后，输入回车，回到原来界面
然后一行一行的输入，确认，一共有 80 几行，

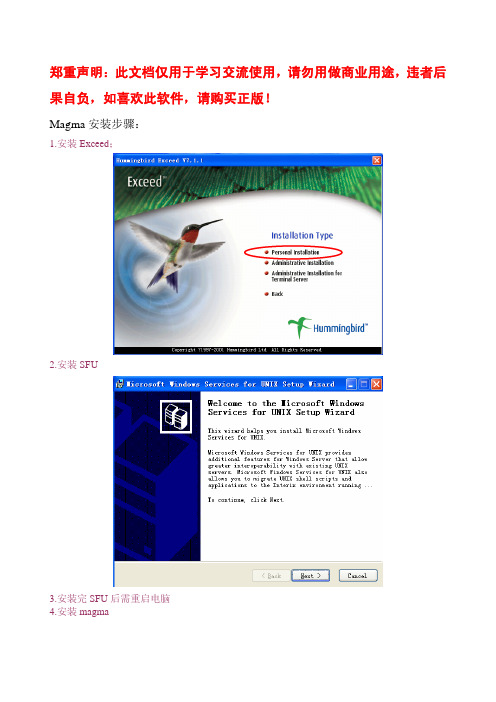

Magma 安装步骤：
1.安装 Exceed；
2.安装 SFU
3.安装完 SFU 后需重启电脑 4.安装 magma
5.将 MAGNiTUDE 下的 MAGMAnode.exe 复制到*:\magma-v4.4\v4.4\NT_INTEL\bin\下替换 原 MAGMAnode.exe 文件

MAGMASOFT介绍MAGMASOFT是为铸造专业人员达到改善铸件质量，优化工艺参数而提供的有力工具。

藉由计算机技术可以降低铸造工艺的整体成本。

运用仿真传热及流体的物理行为，加上凝固过程中的应力及应变，微观组织的形成，MAGMASOFT得以准确地预测铸件缺陷，改善现有工艺的效率，提高铸件质量。

铸件的质量受众多因素影响，而质量的保证必须依靠正确的铸造工艺方案。

MAGMASOFT就是设计用以支持从熔炼冶金，造型及铸型制作，浇注过程一直到热处理，炉子材料及修补，整体且全面的工艺优化工具。

MAGMASOFT适用于所有铸造合金材料的铸造生产，范围自灰铁铸造，铝合金砂型铸造，到大型铸钢件铸造。

MAGMASOFT更针对不同的铸造工艺设计专用的模块。

MAGMASOFT——交钥匙解决方案*全菜单化用户界面*项目管理模块*前处理模块：几何实体建模、CAD数据接口和自动网格划分*主处理模块：全过程工艺参数输入*后处理模块：三维视图显示、运算结果评估*热物理特性数据库模块一、项目管理模块<----创建新项目保存路径--Æ项目名称--Æ项目菜单新建项目二、前处理模块1.几何模型的导入MAGMAsoft的导入格式为‘*.stl’，并且在导入过程中各部件按照“模具”→“浇道”→“冒口”→“铸件”的顺序。

Preprocessor → Material → Load SLA → save all as 1 → exit<----几何体导入<----保存模型<----退出 几何模型导入2.自动网格划分由于MAGMAsoft 是基于差分元的思想方法，在网格划分方面采用的是六面体单元，因此具有其独到的便捷的优势。

Enmeshment → Generate → Close → Calculate → Close → Dismiss3 Æ 2Æ 1Æ网格划分设置3.网格质量的检查MAGMAsoft 4.4在网格质量检查方面与之前的版本有了较大的区别，在此，将其和“Postprocessor→on Geometry”模块整合到了一起。

CAD Model PreprocessorMeshing ParametersPostprocessorAnalysisDecision一、基本操作流程图（1_1）建构正确的实体模型是进行分析工作的关键。

把实体分为不同的组，转换为.stl 档，为MAGMA 分析做好准备。

如图（1_1）所示：黑色字体是使用MAGMA 的操作步骤；红色字体是分析的前期工作和后期对策。

二、ＭＡＧＭＡ的操作１、创建专案建构实体模型模流前处理实体切网格参数设定模流后处理结 果 分 析相 应 对 策图（2_1）图（2_2）图（2_3）图（2_4）图（2_5）专案名称.stl档说明：图（2_1）打开桌面图标 project 菜单 create project 出现新对话框 图（2_2）选择Iron casting 铸铁模组 选择结果存放路径（MAGMAsoft 下） 取解析方案名称 回车键 OK 出现新对话框图（2_3）默认系统选择直接按红框所标的键，直到图（2_4）,按OK 键结束创建专案操作。

如图（2_5）的路径，把建立好的.stl 档存在CMD 文件夹下。

２、前处理2－1 、材质群组介绍图（2_6）在载入时一定要确保重力方向向上，如图（2_6）所示。

一般在实体建模时便给出正确的重力方向。

如果方向错误也可在MAGMA 内修改。

（见后面说明）砂模可以在建构实体时绘出，也可以在MAGMA 内绘制出。

后面有进一步说明。

2－2、OVERLAY 原理１、 砂模（sandm ） ２、 灌口（inlet ） ３、 浇道（gating ） ４、 浇道（gating ） ５、 冒口（feeder ） ６、 冒口（feeder ） ７、 入水口（ingate ） ８、 入水口（ingate ） ９、 砂芯（core ） １０、 冷铁（chill ） １１、 铸件（cast ）InletGatingGatingFeederCorechillIngateZ 轴正向图（2_7） 图（2_8）在建构实体时有一些区域重合。

一、基本操作流程CAD Model建构实体模型Preprocessor模流前办理MeshingParameters 实体切网格参数设定Postprocessor模流后办理AnalysisDecision 结果剖析相应付策图（ 1_1 ）建构正确的实体模型是进行剖析工作的重点。

把实体分为不一样的组，变换为 .stl 档，为MAGMA剖析做好准备。

如图（ 1_1 ）所示：黑色字体是使用MAGMA 的操作步骤；红色字体是剖析的先期工作和后期对策。

二、ＭＡＧＭＡ的操作１、创立专案图（ 2_1 ）图（ 2_2 ）图（ 2_3 ）图（ 2_4 ）专案名称.stl 档图（ 2_5 ）说明：图（ 2_1）翻开桌面图标project 菜单create project 出现新对话框图（ 2_2）选择 Iron casting 铸铁模组选择结果寄存路径（ MAGMAsoft下）取分析方案名称回车键OK 出现新对话框图（2_3）默认系统选择直接按红框所标的键，直到图（2_4）,按OK键结束创立专案操作。

如图（ 2_5 ）的路径，把成立好的 .stl 档存在 CMD 文件夹下。

２、前办理2－1 、材质群组介绍Z 轴正向Inlet １、砂模（ sandm）２、灌口（ inlet）３、浇道（ gating）４、浇道（ gating）Gating CoreGatingFeederIngate５、冒口（ feeder）６、冒口（ feeder）７、入水口（ ingate）８、入水口（ ingate）９、砂芯（ core）１０、冷铁（chill）１１、铸件（cast）chill图（ 2_6 ）在载入时必定要保证重力方向向上，如图（2_6 ）所示。

一般在实体建模时便给出正确的重力方向。

假如方向错误也可在MAGMA 内改正。

（见后边说明）砂模能够在建构实体时绘出，也能够在MAGMA 内绘制出。

后边有进一步说明。

2－2、OVERLAY 原理1.CAST 1.INGATE排序2.INGATE 2.GATINGCAST3.GATING CAST 3.CASTCAVITY INSERTCAVITY INSERTINGATEINGATEGATINGGATING图（ 2_7 ）图（2_8）在建构实体时有一些地区重合。

4_3 options
砂的透气性 (YES)
解箱
书山有 路
控制类型 1、 温度 2、 时间
（FJW 用时 间控制）
1、选择欲 设置组
再此修改
设置
图（4_3）
由时间控制抓取图片
4_4
填充设定（filling definition）
设置方式：0 12 0.5 表示从 0 秒到 12 秒

每 0.5 秒抓取一张图片
24
书山有 路
五、数据库（DATABASE）
DATABASE 的子菜单划分了不同的群 组：Material： 包含各种物件的材质 （铸件、砂模、砂芯、冷铁等） HTC： 热传导的类别及参数信息 Filter： 过滤网片 等等
2－7、设置点
4、点取Ｘ、Ｙ坐标
１、控制点模组
５、点取Ｚ 坐标
图（2_14）
３、点取的方式 ２、热点
２、流迹点 （TRACER）
流迹点选择在 inlet 下，２０个点左右。热点选择在入水口相连的铸件内，选择热点时步骤２ 替换为 THERMO。
设置完成之后，选择图（2_9）中的 SAVE ALL AS1 存档。然后离开界面进行下一动作。
书山有 路
2、点击进入后处理
1、运算结束后按 dismiss 退出来。
在 Material 里 选择要显示的 物件。
17
书山有 路
Results 里有所设置的计算结果：Filling、 Solidification、Stress、Tracer 等。在这 里能看到最终的结果。
以不同的 颜色梯度 表示补缩 的效果比 率。
Material trace 观察溶接情况：
收缩效果放大倍数
12 3

CAD Model PreprocessorMeshing ParametersPostprocessorAnalysisDecision一、基本操作流程图（1_1）建构正确的实体模型是进行分析工作的关键。

把实体分为不同的组，转换为.stl 档，为MAGMA 分析做好准备。

如图（1_1）所示：黑色字体是使用MAGMA 的操作步骤；红色字体是分析的前期工作和后期对策。

二、ＭＡＧＭＡ的操作１、创建专案建构实体模型模流前处理实体切网格参数设定模流后处理结 果 分 析相 应 对 策图（2_1）图（2_2）图（2_3）图（2_4）专案名称.stl档图（2_5）说明：图（2_1）打开桌面图标project菜单create project 出现新对话框图（2_2）选择Iron casting铸铁模组选择结果存放路径（MAGMAsoft下）取解析方案名称回车键OK 出现新对话框图（2_3）默认系统选择直接按红框所标的键，直到图（2_4）,按OK键结束创建专案操作。

如图（2_5）的路径，把建立好的.stl档存在CMD文件夹下。

２、前处理2－1 、材质群组介绍图（2_6）在载入时一定要确保重力方向向上，如图（2_6）所示。

一般在实体建模时便给出正确的重力方向。

如果方向错误也可在MAGMA 内修改。

（见后面说明）砂模可以在建构实体时绘出，也可以在MAGMA 内绘制出。

后面有进一步说明。

2－2、OVERLAY 原理图（2_7） 图（2_8）在建构实体时有一些区域重合。

如图（2_7），ingate 连接cast 和gating ，其和两者都有交接CA VITY INSERTCAST INGATEGATING1. CAST2. INGATE3. GATING１、 砂模（sandm ） ２、 灌口（inlet ） ３、 浇道（gating ） ４、 浇道（gating ） ５、 冒口（feeder ） ６、 冒口（feeder ） ７、 入水口（ingate ） ８、 入水口（ingate ） ９、 砂芯（core ） １０、 冷铁（chill ） １１、 铸件（cast ）InletGatingGatingFeederCorechillIngateZ 轴正向CA VITY INSERTCAST INGATEGATING1. INGATE2. GATING3. CAST排序的部分。
