第三节水锤计算的解析法(总13页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第三节水锤计算的解析法一、直接水锤和间接水锤（一）直接水锤若水轮机开度的调节时间≤ 2L/c，则在水库反射波到达水管末端之前开度变化已经结束，水管末端只受因开度变化直接引起的水锤波的影响，这种现象习惯上称为直接水锤。
由于水管末端未受水库反射波的影响，故基本方程式(14-5)和式(14-6)中的函数f(t-x/c)，用以上二式消去F(t+x/c)的直接水锤公式从式（14-13）可以看出，当开度关闭时，管内流速减小，括号内为负值，△H为正，发生正水锤，反之，当开启时，△H为负，发生负水锤。
直接水锤的压强界与流速变(V -Vo )和水管特性（反映在波速c 中）有关，而与开度的变化速度、变化规律和水管长度无关。
若管道中的初始流速Vo=5m/s,波速c=1000m/s,在丢弃全负荷时若发生直接水锤，△H将达510m，因此在水电站中直接水锤是应当绝对避免的。
（二）间接水锤若水轮机开度的调节时间>2L/c,则在开度变化终了之前水管进口的反射波已经到达水管末端，此反射波在水管末端将发生再反射，因此水管末端的水锤压强是由向上游传播的水锤波F和反回水管本端的水锤波f叠加的结果，这种水锤现象习惯上称为间接水锤。
显然，间接水锤的计算要比直接水锤复杂得多。
间接水锤是水电站中经常发生的水锤现象，也是我们要研究的主要对象。
二、水锤的连锁方程利用基本方程求解水锤问题，必须利用已知的初始条件和边界条件。
初始条件是水轮机开度未发生变化时的情况，此时管道中为恒定流，压强和流速都是已知的。
对于图14-1的简单管，边界条件是利用A、B两点。
B点的压强为常数，令ζ=△H/Ho，则=0,水锤波在B点发生异号等值反射。
A点的边界条件较为复杂，决定于节流机构的出流规律。
从《水力学》中我们知道水斗式水轮机喷嘴的边界条件可表达为式中v-管道中的相对流速，V=V/Vmax., V为管道中任意时刻的流速，Vmax为最大流速；τ-喷嘴的相对开度，, w为喷嘴任意时刻的过水面积，为最大面积；ζ-水锤相对压强，ζ=（H-Ho）/Ho，H为管末任意时刻的压力水头，Ho为初始水头。
第一节概述一、水电站的不稳定工况机组在稳定运行时，水轮机的出力与负荷相互平衡，这时机组转速不变，水电站有压引水系统（压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。
在实际运行过程中，电力系统的负荷有时会发生突然变化（如因事故突然丢弃负荷，或在较短的时间内启动机组或增加负荷),破坏了水轮机与发电机负荷之间的平衡，机组转速就会发生变化。
此时水电站的自动调速器迅速调节导叶开度，改变水轮机的引用流量，使水轮机的出力与发电机负荷达到新的平衡，机组转速恢复到原来的额定转速。
由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。
其主要表现为：（1) 引起机组转速的较大变化由于发电机负荷的变化是瞬时发生的，而导叶的启闭需要一定时间，水轮机出力不能及时地发生相应变化，因而破坏了水轮机出力和发电机负荷之间的平衡，导致了机组转速的变化。
丢弃负荷时，水轮机在导叶关闭过程中产生的剩余能量将转化为机组转动部分的动能,从而使机组转速升高。
反之增加负荷时机组转速降低.（2) 在有压引水管道中发生“水锤"现象当水轮机流量发生变化时，管道中的流量和流速也要发生急剧变化，由于水流惯性的影响，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，即产生水锤。
导叶关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。
反之导叶开启时，在压力管道和蜗壳内引起压力下降,而在尾水管中引起压力上升。
(3) 在无压引水系统（渠道、压力前池）中产生水位波动现象。
无压引水系统中产生的水位波动计算在第八章已介绍。
二、调节保证计算的任务水锤压力和机组转速变化的计算，一般称为调节保证计算.调节保证计算的任务及目的是：(1）计算有压引水系统的最大和最小内水压力。
最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一；最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。
第一节概述一、水电站的不稳定工况机组在稳定运行时，水轮机的出力与负荷相互平衡，这时机组转速不变，水电站有压引水系统（压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。
在实际运行过程中，电力系统的负荷有时会发生突然变化（如因事故突然丢弃负荷，或在较短的时间内启动机组或增加负荷),破坏了水轮机与发电机负荷之间的平衡，机组转速就会发生变化。
此时水电站的自动调速器迅速调节导叶开度，改变水轮机的引用流量，使水轮机的出力与发电机负荷达到新的平衡，机组转速恢复到原来的额定转速。
由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。
其主要表现为：（1) 引起机组转速的较大变化由于发电机负荷的变化是瞬时发生的，而导叶的启闭需要一定时间，水轮机出力不能及时地发生相应变化，因而破坏了水轮机出力和发电机负荷之间的平衡，导致了机组转速的变化。
丢弃负荷时，水轮机在导叶关闭过程中产生的剩余能量将转化为机组转动部分的动能,从而使机组转速升高。
反之增加负荷时机组转速降低.（2) 在有压引水管道中发生“水锤"现象当水轮机流量发生变化时，管道中的流量和流速也要发生急剧变化，由于水流惯性的影响，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，即产生水锤。
导叶关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。
反之导叶开启时，在压力管道和蜗壳内引起压力下降,而在尾水管中引起压力上升。
(3) 在无压引水系统（渠道、压力前池）中产生水位波动现象。
无压引水系统中产生的水位波动计算在第八章已介绍。
二、调节保证计算的任务水锤压力和机组转速变化的计算，一般称为调节保证计算.调节保证计算的任务及目的是：(1）计算有压引水系统的最大和最小内水压力。
最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一；最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。
第三节水锤计算的解析法-CAL-FENGHAI.-(YICAI)-Company One1第三节水锤计算的解析法一、直接水锤和间接水锤（一）直接水锤若水轮机开度的调节时间≤ 2L/c，则在水库反射波到达水管末端之前开度变化已经结束，水管末端只受因开度变化直接引起的水锤波的影响，这种现象习惯上称为直接水锤。
由于水管末端未受水库反射波的影响，故基本方程式(14-5)和式(14-6)中的函数f(t-x/c)，用以上二式消去F(t+x/c)的直接水锤公式从式（14-13）可以看出，当开度关闭时，管内流速减小，括号内为负值，△H为正，发生正水锤，反之，当开启时，△H为负，发生负水锤。
直接水锤的压强界与流速变(V -Vo )和水管特性（反映在波速c 中）有关，而与开度的变化速度、变化规律和水管长度无关。
若管道中的初始流速Vo=5m/s,波速c=1000m/s,在丢弃全负荷时若发生直接水锤，△H将达510m，因此在水电站中直接水锤是应当绝对避免的。
（二）间接水锤若水轮机开度的调节时间>2L/c,则在开度变化终了之前水管进口的反射波已经到达水管末端，此反射波在水管末端将发生再反射，因此水管末端的水锤压强是由向上游传播的水锤波F和反回水管本端的水锤波f叠加的结果，这种水锤现象习惯上称为间接水锤。
显然，间接水锤的计算要比直接水锤复杂得多。
间接水锤是水电站中经常发生的水锤现象，也是我们要研究的主要对象。
二、水锤的连锁方程利用基本方程求解水锤问题，必须利用已知的初始条件和边界条件。
初始条件是水轮机开度未发生变化时的情况，此时管道中为恒定流，压强和流速都是已知的。
对于图14-1的简单管，边界条件是利用A、B两点。
B点的压强为常数，令ζ=△H/Ho，则=0,水锤波在B点发生异号等值反射。
A点的边界条件较为复杂，决定于节流机构的出流规律。
从《水力学》中我们知道水斗式水轮机喷嘴的边界条件可表达为式中v-管道中的相对流速，V=V/Vmax., V为管道中任意时刻的流速，Vmax为最大流速；τ-喷嘴的相对开度，, w为喷嘴任意时刻的过水面积，为最大面积；ζ-水锤相对压强，ζ=（H-Ho）/Ho，H为管末任意时刻的压力水头，Ho为初始水头。
第一节概述一、水电站的不稳定工况机组在稳定运行时，水轮机的出力与负荷相互平衡，这时机组转速不变，水电站有压引水系统(压力隧洞、压力管道、蜗壳及尾水管)中水流处于恒定流状态。
在实际运行过程中，电力系统的负荷有时会发生突然变化(如因事故突然丢弃负荷，或在较短的时间内启动机组或增加负荷)，破坏了水轮机与发电机负荷之间的平衡，机组转速就会发生变化。
此时水电站的自动调速器迅速调节导叶开度，改变水轮机的引用流量，使水轮机的出力与发电机负荷达到新的平衡，机组转速恢复到原来的额定转速。
由于负荷的变化而引起导水叶开度、水轮机流量、水电站水头、机组转速的变化，称为水电站的不稳定工况。
其主要表现为：(1) 引起机组转速的较大变化由于发电机负荷的变化是瞬时发生的，而导叶的启闭需要一定时间，水轮机出力不能及时地发生相应变化，因而破坏了水轮机出力和发电机负荷之间的平衡，导致了机组转速的变化。
丢弃负荷时，水轮机在导叶关闭过程中产生的剩余能量将转化为机组转动部分的动能，从而使机组转速升高。
反之增加负荷时机组转速降低。
(2) 在有压引水管道中发生“水锤”现象当水轮机流量发生变化时，管道中的流量和流速也要发生急剧变化，由于水流惯性的影响，流速的突然变化使压力水管、蜗壳及尾水管中的压力随之变化，即产生水锤。
导叶关闭时，在压力管道和蜗壳中将引起压力上升，尾水管中则造成压力下降。
反之导叶开启时，在压力管道和蜗壳内引起压力下降，而在尾水管中引起压力上升。
(3) 在无压引水系统(渠道、压力前池)中产生水位波动现象。
无压引水系统中产生的水位波动计算在第八章已介绍。
二、调节保证计算的任务水锤压力和机组转速变化的计算，一般称为调节保证计算。
调节保证计算的任务及目的是：(1) 计算有压引水系统的最大和最小内水压力。
最大内水压力作为设计或校核压力管道、蜗壳和水轮机强度的依据之一；最小内水压力作为压力管道线路布置、防止压力管道中产生负压和校核尾水管内真空度的依据。
长距离输水水锤计算的方法与计算公式水锤压力的作用原理──管路内的水系统，系统内任一点水压力的瞬间变化，造成整个水管路系统的压力巨变。
改善与防止(1).改善─系统的压力变化幅度降低，压力变化时间延长水锤压力是以sin,或cos函数曲线变化，说明如下：1. F 大，则T 小2. F 小，则T 大→ 上图中蓝色曲线是改善的方法。
降低瞬间压力升降的F值，延长水锤压力作用的时间管路必须做应力分析，从应力分析曲线选择安装水锤压力吸收器。
如果随便找个地方安装，毫无学问与专业，就不必念书了。
(2)防止─ 从管路设计开始，管路系统平衡的设计，管路材料的选择，‧‧‧等管路材料的选择是唯一最正确的防止方法。
Vw = 1/n ×√K/PTc ＝2L / Vw△Hfr ＝Vw ×△Vr /g其中，n= √ 1+ ID × K / E × SP或n= 1+ √ ID×K×(1.25-μ)/ E×SP上项方程式中ID 管的内径SP 管的厚度E 管材料的弹性系数μ Poisson 常数K 流体的buckling valueP 流体密度Tc 水锤发生的时间L 管路长度瞬间最大压力由以上的数学方程式，管子的材料选择100%掌控值的大小。
这个=F，愈小愈好；愈大愈不好。
上图中的F就是。
如果有需要可与我联系。
该系统不但可以降低噪音到50db以下，也可以防止水锤造成的噪音与管路的伤害。
缴税款。
纳税人未按照规定期限缴纳税款的，扣缴义务人未按照规定期限解缴税款的，税务机关除责令限期缴纳外，从滞纳税款之日起，按日加收滞纳税款0.5‰的滞纳金。
复杂管道水锤计算在实际工程中，常见的是复杂管路系统，共有三种类型 (1)串联管:管壁厚度、直径和材料随水头增加自上而下逐 段改变。
(2)分岔管: 这在分组供水和联合供水中经常遇到。
(3)蜗壳和尾水管: 装有反击式水轮机的管道系统，应考 虑蜗壳和尾水管的影响，而且其过流特性与孔口出流不 一样，流量不仅与作用水头有关，而且与水轮机的机型 和转速有关。
一、串联管水锤的简化计算等价水管法: 把串联管转化为等价的简单管来计算 等价原则： 管长、相长、管中水体动能与原管相同设一根串联管的管道特性为：L1，V1，c1； L2，V2，c2； …… ；Ln，Vn，cn(1) (2) 等价管的总长为：L=∑Li =1ni根据管中水体动能不变的要求:LVm=L1V1+L2V2+……+LnVn=∑LiVi ， + + ∑由此可得加权平均流速：Vm =(3)∑ LVi =1ni iL根据相长不变的要求，水锤波按平均波速由断面A传到断面B所需的时间等于水锤波在各段传播时间的总和， 即L L1 L2 Ln Li = + + LL + =∑ cm c1 c2 cn i =1 cincm =L∑ni =1Li ci对于间接水锤，管道的平均特性常数为a mVm ρm = 2gH 0 gLVm σ m= gH 0Ts2L tr = am求出管道平均特性常数后，可按简单管的间接水锤计 算公式求出复杂管道的间接水锤值。
二、分岔管的水锤压力计算分岔管的水锤计算方法之一是截肢法。
特点：当机组同时关闭时，选取总长为最大的一根支管， 将其余的支管截掉，变成串联管道，然后用各管段中实际流 量求出各管段的流速，再用加权平均的方法求出串联管中的 平均流速和平均波速，最后采用串联管的简化公式相应地求 出水击值。
三、蜗壳、尾水管水锤压力计算(1) 首先将蜗壳视作压力水管的延续部分，并假想把导叶移 至蜗壳的末端，尾水管也作为压力管道的一部分,把压力管 道、蜗壳和尾水管组合视为一串联管，再将该串联管简化 为等价简单管进行计算。
水锤压力计算
（1）根据小水电运行情况,水锤压力计算按以下两种工况计算：
a. 水库正常蓄水位 2180.0m 时，机组突然丢弃全部负荷。
b.小水电运行限制水位 2178.0m 时，机组由空转至满负荷运行。
（2）水锤计算基本公式：
a. 钢管中水锤波传播速度α值：
式中 1425—声波在水中的传播速度（m/s ）；
ε—水的弹性模量，ε=2.1×104（kg/cm 2）；
E —管壁的弹性模量，E 钢=2.1×106（kg/cm 2）；
D —压力管道的内径（mm ）；
δ—管壁厚度（mm ）。
b. 水锤波在水管中传播来回一次所需时间：
式中 L —压力钢管总长度（m ）；
α—水锤波传播速度（m/s ）。
c. 压力水管特性常数：
式中 ρ、σ—钢管特性常数；
H —水电站的静水头（m ）；
V —钢管中水流流速 （m/s ）；
Ts —导叶关闭时间 Ts=5s 。
(3) 经过计算判断得压力钢管内水锤为间接水锤，最大值为极限水锤，水锤压力沿程分布计算成果见表1.3.1。
gH
V
2αρ=gHTs
LV
=σδ
εαD
E +=11425
α
L
t r 2=
压力钢管水锤压力计算成果表
(4)水锤压力沿程分布曲线见附图1.1.1。

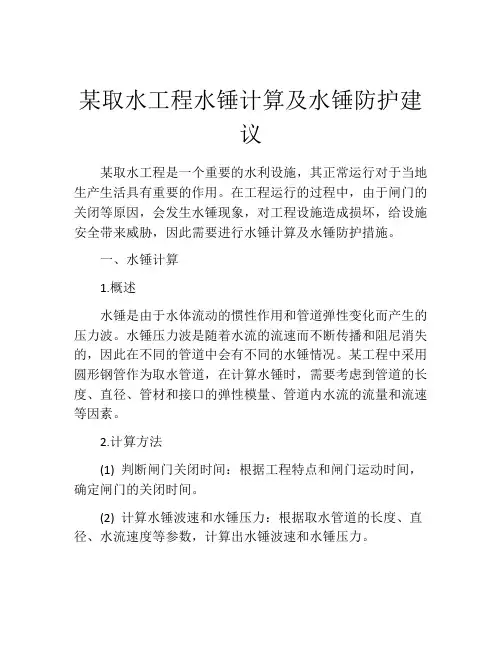

某取水工程水锤计算及水锤防护建议某取水工程是一个重要的水利设施，其正常运行对于当地生产生活具有重要的作用。
在工程运行的过程中，由于闸门的关闭等原因，会发生水锤现象，对工程设施造成损坏，给设施安全带来威胁，因此需要进行水锤计算及水锤防护措施。
一、水锤计算1.概述水锤是由于水体流动的惯性作用和管道弹性变化而产生的压力波。
水锤压力波是随着水流的流速而不断传播和阻尼消失的，因此在不同的管道中会有不同的水锤情况。
某工程中采用圆形钢管作为取水管道，在计算水锤时，需要考虑到管道的长度、直径、管材和接口的弹性模量、管道内水流的流量和流速等因素。
2.计算方法(1) 判断闸门关闭时间：根据工程特点和闸门运动时间，确定闸门的关闭时间。
(2) 计算水锤波速和水锤压力：根据取水管道的长度、直径、水流速度等参数，计算出水锤波速和水锤压力。
(3) 判断水锤波总时长：通过等效传播距离和水锤波速计算得到水锤波总时长。
(4) 最大水锤压力的计算：根据水锤波在管道内传播的规律，计算出水锤波的极值，得到最大水锤压力值。
(5) 水锤防护设施设计：根据最大水锤压力和工程水力条件，设计相应的水锤防护设施，如防护罩、防护阀门等。
二、水锤防护建议1.使用缓冲器缓冲器是一种常用的防护设施，采用防震材料制作，可以有效地减缓水锤冲击。
在不同管径的水利工程中可以使用不同规格的缓冲器，确保防护效果良好。
缓冲器的缺点是费用较高。
2.安装对虹吸管对虹吸管可以在管道中形成一个空气隔离部分，防止水锤冲击从一段管道扩展到整个管道系统。
它通常安装在短管道或负压点处，保护整个工程设施免受水锤冲击的危害。
对虹吸管的缺点是需要一定的维护和清理工作。
3.采用软接头软接头是一种管道连接器，它可以在管道中形成一种柔性连接，可以在水锤发生时自动地吸收压力。
软接头适用于制造成本较低、地理环境比较恶劣的地区。
缺点是软接头的使用寿命较短，需要更换较频繁。
4.设计缓冲池缓冲池是将水锤波在池中消退和降低水锤冲击力的一种设备，可用于缓解水锤波对管道设施的影响，特别是在锁闸和停电情况下。

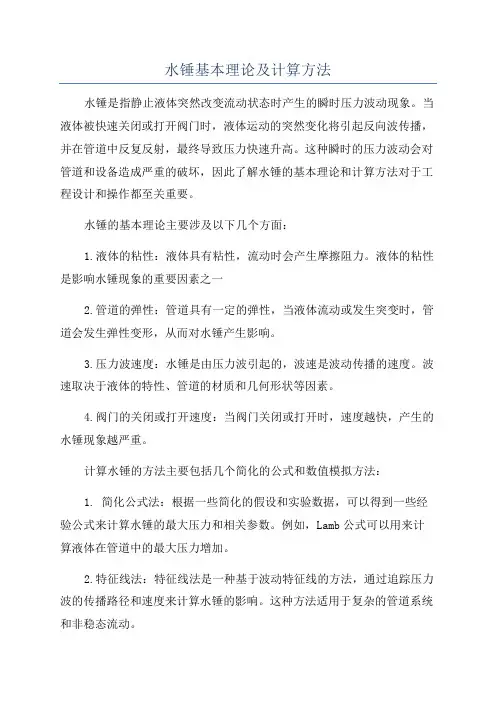

水锤基本理论及计算方法水锤是指静止液体突然改变流动状态时产生的瞬时压力波动现象。
当液体被快速关闭或打开阀门时，液体运动的突然变化将引起反向波传播，并在管道中反复反射，最终导致压力快速升高。
这种瞬时的压力波动会对管道和设备造成严重的破坏，因此了解水锤的基本理论和计算方法对于工程设计和操作都至关重要。
水锤的基本理论主要涉及以下几个方面：1.液体的粘性：液体具有粘性，流动时会产生摩擦阻力。
液体的粘性是影响水锤现象的重要因素之一2.管道的弹性：管道具有一定的弹性，当液体流动或发生突变时，管道会发生弹性变形，从而对水锤产生影响。
3.压力波速度：水锤是由压力波引起的，波速是波动传播的速度。
波速取决于液体的特性、管道的材质和几何形状等因素。
4.阀门的关闭或打开速度：当阀门关闭或打开时，速度越快，产生的水锤现象越严重。
计算水锤的方法主要包括几个简化的公式和数值模拟方法：1. 简化公式法：根据一些简化的假设和实验数据，可以得到一些经验公式来计算水锤的最大压力和相关参数。
例如，Lamb公式可以用来计算液体在管道中的最大压力增加。
2.特征线法：特征线法是一种基于波动特征线的方法，通过追踪压力波的传播路径和速度来计算水锤的影响。
这种方法适用于复杂的管道系统和非稳态流动。
3.数值模拟法：数值模拟方法是使用计算流体力学（CFD）软件对水锤现象进行模拟和预测。
通过建立管道系统的几何模型和流动方程，可以得到详细的压力和速度分布图，从而评估水锤影响并优化设计。
总之，水锤是在快速关闭或打开阀门时产生的一种瞬时压力波动现象。
了解水锤的基本理论和计算方法对于管道系统的设计和操作至关重要。
通过合理选择阀门关闭或打开的速度、采取合适的管道和设备设计，可以有效地减小水锤的影响，确保管道系统的安全运行。
第三节水锤计算的解析法一、直接水锤和间接水锤（一）直接水锤若水轮机开度的调节时间≤ 2L/c，则在水库反射波到达水管末端之前开度变化已经结束，水管末端只受因开度变化直接引起的水锤波的影响，这种现象习惯上称为直接水锤。
由于水管末端未受水库反射波的影响，故基本方程式(14-5)和式(14-6)中的函数f(t-x/c)，用以上二式消去F(t+x/c)的直接水锤公式从式（14-13）可以看出，当开度关闭时，管内流速减小，括号内为负值，△H为正，发生正水锤，反之，当开启时，△H为负，发生负水锤。
直接水锤的压强界与流速变(V -Vo )和水管特性（反映在波速c中）有关，而与开度的变化速度、变化规律和水管长度无关。
若管道中的初始流速Vo=5m/s,波速c=1000m/s,在丢弃全负荷时若发生直接水锤，△H将达510m，因此在水电站中直接水锤是应当绝对避免的。
（二）间接水锤若水轮机开度的调节时间>2L/c,则在开度变化终了之前水管进口的反射波已经到达水管末端，此反射波在水管末端将发生再反射，因此水管末端的水锤压强是由向上游传播的水锤波F和反回水管本端的水锤波f叠加的结果，这种水锤现象习惯上称为间接水锤。
显然，间接水锤的计算要比直接水锤复杂得多。
间接水锤是水电站中经常发生的水锤现象，也是我们要研究的主要对象。
二、水锤的连锁方程利用基本方程求解水锤问题，必须利用已知的初始条件和边界条件。
初始条件是水轮机开度未发生变化时的情况，此时管道中为恒定流，压强和流速都是已知的。
对于图14-1的简单管，边界条件是利用A、B两点。
B点的压强为常数，令ζ=△H/Ho，则=0,水锤波在B点发生异号等值反射。
A点的边界条件较为复杂，决定于节流机构的出流规律。
从《水力学》中我们知道水斗式水轮机喷嘴的边界条件可表达为式中v-管道中的相对流速，V=V/Vmax., V为管道中任意时刻的流速，Vmax为最大流速；τ-喷嘴的相对开度，, w为喷嘴任意时刻的过水面积，为最大面积；ζ-水锤相对压强，ζ=（H-Ho）/Ho，H为管末任意时刻的压力水头，Ho为初始水头。
水锤泵计算公式范文水锤泵计算公式是指在液体在管道中流动时，由于流体的惯性作用或者阀门的突然关闭等原因，导致管道中产生压力脉动，进而引起管道或设备的震动和损坏。
水锤泵计算公式可以帮助工程师们根据实际情况来预测和计算水锤泵的参数，从而采取相应的措施来减少或消除水锤泵的产生。
在计算水锤泵时，需要考虑以下几个因素：1.管道的几何参数，包括管道的直径、长度、角度、弯头、分叉等。
2.流体的物理参数，包括流体的密度、黏度、速度等。
3.阀门的开关速度和特性。
4.泵的参数，包括泵的功率、流量、压力等。
根据这些因素，可以使用以下几个公式来计算水锤泵：1.周期时间公式：T=L/V其中，T为周期时间，L为管道长度，V为流体的波速。
2.特征速度公式：c=√(gH)其中，c为特征速度，g为重力加速度，H为管道中的水头。
3.特征长度公式：L'=cT其中，L'为特征长度，c为特征速度，T为周期时间。
4.初始压力计算公式：ΔP=ρVΔV其中，ΔP为初始压力，ρ为流体的密度，V为流体的速度，ΔV为流体速度的改变量。
5.水击压力公式：P=ρgH+ρVΔV其中，P为水击压力，ρ为流体的密度，g为重力加速度，H为管道中的水头，V为流体的速度，ΔV为流体速度的改变量。
以上公式是水锤泵计算中常用的公式，可以根据实际情况选择合适的公式来进行计算。
对于特殊情况，可能需要引入其他相关的参数和公式来进行更为准确的计算。
为了减少水锤泵的发生，可以采取一些措施，如增加缓冲装置、降低流速、改善管道设计等。
水锤泵的计算公式为工程师们提供了一个量化和预测水锤泵的方法，可以帮助他们更好地设计和维护管道系统，保证系统的运行安全和稳定性。
水锤效应计算公式水锤效应计算公式。
水锤效应是指在管道系统中由于液体流动突然停止或改变方向而产生的压力波动现象。
这种现象可能会对管道系统造成严重的损坏，因此对水锤效应进行计算和控制至关重要。
本文将介绍水锤效应的计算公式，并讨论如何有效地控制水锤效应。
水锤效应的计算公式可以通过水锤方程来表示。
水锤方程描述了液体在管道中运动时的压力变化情况。
水锤方程的一般形式如下：ΔP = ρ V ΔV。
其中，ΔP表示压力变化，ρ表示液体的密度，V表示流速，ΔV表示流速的变化。
根据水锤方程，当液体的流速突然改变时，会产生压力波动，从而导致水锤效应的发生。
为了更好地理解水锤效应的计算公式，我们可以通过一个实际的例子来说明。
假设有一条长为100米的水平管道，管道内的水流速为10m/s。
如果突然关闭了管道的阀门，导致水流速瞬间降为0，那么根据水锤方程，可以计算出压力的变化。
假设水的密度为1000kg/m³，那么根据水锤方程，压力变化ΔP可以计算如下：ΔP = 1000 10 10 = 100000Pa。
这意味着在管道中会产生10万帕的压力波动，这种压力波动可能会对管道系统造成严重的损坏。
为了有效地控制水锤效应，我们可以采取一些措施。
首先，可以通过合理设计管道系统来减小水锤效应的发生。
例如，可以在管道系统中设置缓冲器或减压阀来减缓压力波动的影响。
其次，可以通过控制阀门的开启和关闭速度来减小水锤效应的发生。
此外，还可以通过改变管道的设计参数，如管道的直径和材质等，来减小水锤效应的影响。
除了以上措施外，还可以通过数值模拟和实验研究来进一步探讨水锤效应的计算和控制。
通过数值模拟，可以对管道系统中水锤效应的发生进行模拟和预测，从而找到合适的控制方法。
通过实验研究，可以验证水锤效应的计算公式，并找到更加有效的控制方法。
总之，水锤效应的计算公式可以通过水锤方程来表示，通过对水锤方程的计算，可以预测和控制管道系统中水锤效应的发生。
