嘉准ff403设置说明书嘉准FF403设置说明书1. 嘉准FF403简介嘉准FF403是一款高性能的智能电风扇，具有多种功能和设置选项，可以为用户提供舒适的风速和风向控制。
本说明书将详细介绍如何设置嘉准FF403并利用其各项功能。
2. 基础设置2.1 电源连接：将电源适配器插头与嘉准FF403电源插孔连接，确保插头插紧。
2.2 电源开关：将电源开关打开，嘉准FF403会亮起指示灯，表示已接通电源。
2.3 风速调节：使用遥控器或机身上的按钮，调整风速档位。
共有低、中、高三档，根据个人需求选择合适的档位。
3. 高级设置3.1 风向控制：嘉准FF403具有自动左右摇摆功能，也可手动调整风向角度。
使用遥控器或机身上的按钮，选择自动或手动模式。
在自动模式下，嘉准FF403会自动左右摇摆，确保风向均匀分布。
在手动模式下，可通过按钮控制风向角度，满足个人偏好。
3.2 定时功能：嘉准FF403可设定定时关闭功能，以节约能源。
使用遥控器或机身上的按钮，设置风扇工作时间，在设定时间到达后，嘉准FF403会自动关闭。
3.3 睡眠模式：嘉准FF403的睡眠模式可提供更加静音的运行环境。
使用遥控器或机身上的按钮，进入睡眠模式，嘉准FF403会自动调整风速和摆风角度，确保舒适的睡眠环境。
3.4 遥控器：嘉准FF403配备了一款便携式遥控器，可以实现对风速、风向、定时和睡眠模式的远程控制。
使用遥控器前，请确保电池安装正确。
4. 保养与安全注意事项4.1 清洁：在清洁嘉准FF403之前，请确保断开电源，并使用湿布擦拭机身和叶片。
不要使用清洁剂或水直接喷洒在机身上。
4.2 安全使用：请不要将手指、头发或其他物体伸入嘉准FF403的运行区域，以免造成伤害。
同时，不要将嘉准FF403放置在易燃物附近或潮湿的地方，以免引发安全事故。
4.3 定期检查：定期检查电源线和插头，确保没有损坏或松动。
如果发现任何异常情况，请立即断开电源，并联系嘉准客服中心。

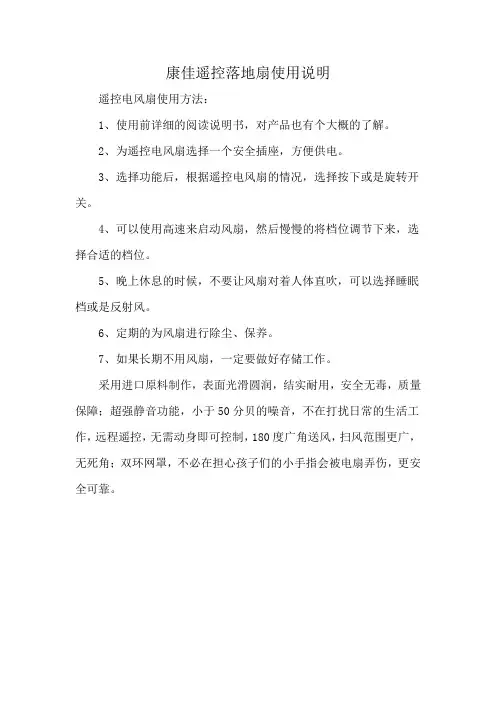

康佳遥控落地扇使用说明
遥控电风扇使用方法：
1、使用前详细的阅读说明书，对产品也有个大概的了解。
2、为遥控电风扇选择一个安全插座，方便供电。
3、选择功能后，根据遥控电风扇的情况，选择按下或是旋转开关。
4、可以使用高速来启动风扇，然后慢慢的将档位调节下来，选择合适的档位。
5、晚上休息的时候，不要让风扇对着人体直吹，可以选择睡眠档或是反射风。
6、定期的为风扇进行除尘、保养。
7、如果长期不用风扇，一定要做好存储工作。
采用进口原料制作，表面光滑圆润，结实耐用，安全无毒，质量保障；超强静音功能，小于50分贝的噪音，不在打扰日常的生活工作，远程遥控，无需动身即可控制，180度广角送风，扫风范围更广，无死角；双环网罩，不必在担心孩子们的小手指会被电扇弄伤，更安全可靠。

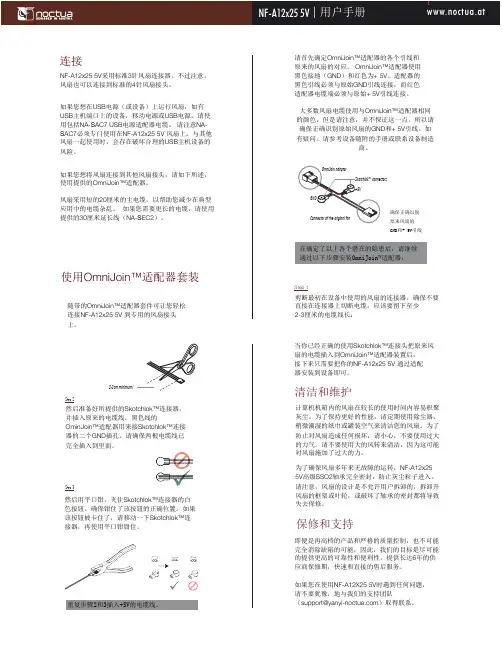

连接NF-A12x25 5V 采用标准3针风扇连接器。
不过注意，风扇也可以连接到标准的4针风扇接头。
如果您想在USB 电源（或设备）上运行风扇，如有USB 主机端口上的设备，移动电源或USB 电源，请使用包括NA-S AC7 USB 电源适配器电缆。
请注意NA-S AC7必须专门使用在NF-A12x25 5V 风扇上。
与其他风扇一起使用时，会存在破坏合理的USB 主机设备的风险。
如果您想将风扇连接到其他风扇接头，请如下所述，使用提供的OmniJoin™适配器。
风扇采用短的20厘米的主电缆，以帮助您减少在典型应用中的电缆杂乱。
如果您需要更长的电缆，请使用提供的30厘米延长线（NA-S EC2）。
使用OmniJoin™适配器套装随带的OmniJoin™适配器套件可让您轻松连接NF-A12x25 5V 到专用的风扇接头上。
请首先确定OmniJoin™适配器的各个引线和原来的风扇的对应。
OmniJoin™适配器使用黑色接地（GND ）和红色为+ 5V 。
适配器的黑色引线必须与原始GND 引线连接，而红色适配器电缆端必须与原始+ 5V 引线连接。
大多数风扇电缆使用与OmniJoin™适配器相同的颜色，但是请注意，并不保证这一点，所以请确保正确识别原始风扇的GND 和+ 5V引线。
如有疑问。
请参考设备随附的手册或联系设备制造商。
确保正确识别原来风扇的GND和+ 5V引线在确定了以上各个潜在的隐患后，请继续通过以下步骤安装OmniJoin ™适配器：Step 3Step 1剪断最初在设备中使用的风扇的连接器。
确保不要直接在连接器上切断电缆，应该要留下至少2-3厘米的电缆线长：当你已经正确的使用Skotchlok™连接头把原来风扇的电缆插入到OmniJoin™适配器装置后，接下来只需要把你的NF-A12x25 5V 通过适配器安装到设备即可。
清洁和维护计算机机箱内的风扇在较长的使用时间内容易积聚灰尘。
为了保持更好的性能，请定期使用除尘器，稍微潮湿的纸巾或罐装空气来清洁您的风扇。
ACR3142C3 功能特点3••••••冷风加湿原理：利用水泵将水箱中冷水抽到机体顶部后经过湿帘纸流下，再由转动的风轮把湿帘纸周围具有一定湿度的冷空气吹出；因为水份蒸发吸热，从而达到降低温度和加湿功能。
电子式控制：本机具有电子式控制功能，安全耐用，外型美观。
风速、风类可调：三档风速，三种风类设计，送风量大，在炎热的夏季可为您带来舒适的生活环境。
并可实现左右、上下送风。
负离子，健康好生活：采用负离子发生技术，在工作的同时释放大量负离子，清新空气，强力杀菌。
冷风增湿功能：本机采用冰晶制冷和空气加湿技术，可降低出风口空气温度和提高空气相对湿度，防止空气干燥。
抽拉式水箱，可拆卸式湿帘纸，清洗方便：采用抽拉式水箱，不漏水，防止细菌滋生。
可拆卸式湿帘纸，用中性的清洗剂和软毛刷即可轻松清洗干净。
••••广角送风：自动横摆页和竖摆页，风向可自动水平上下和左右广角送风。
远距离遥控功能：5 米远距离遥控，60° 大角度接收。
键控蜂鸣提示功能：对有效的按键操作进行蜂鸣提示，使用方便。
水泵无水情况下防空转干烧功能：在水箱中安装了水位开关，时时监控水箱内的水位情况，无水时发出“嘀··嘀”报警声；防止水泵在无水状态下空转干烧。
1 24加水方法4打开包装箱取出冷风扇，将冷风扇放在水平地面上；检查包装箱内零件是否与说明书内装箱单相符。
注意：冰晶盒放置于纸箱内泡沫中。
加水：从机体背部下方拉出水箱，使水箱外露 1/3 ，向水箱中加入清洁的自来水即可。
（图1）注意：a . 加水时请先拔掉电源插头。
b . 加水时请注意冷风扇水位窗上的 “水位显示”。
（图2）c . 加水时注意水箱水位不可超过“MAX ”（最高）指示刻度。
冷风加 湿时，应控制水箱的总水位不可低于 “MIN ”（最低）指示刻度。
d . 如欲加强降温效果，可将冰或经过冷 冻的冰晶盒放在机体内的水箱中。
（警告：加入冰或冰晶盒后，水箱总 水位不可超过“MAX ”最高指示刻 度）。
4758692包装清单1电机+支柱3底座扇叶旋钮底座螺栓风扇罩螺丝内六角扳手电源线风扇组件风扇罩旋钮Wi-Fi指示灯底座电源线接口开关机/定时关机按键摆头控制按键中心指示点风量调节按键状态指示灯底座螺栓产品介绍使用 6 内六角扳手，顺时针拧紧 7 底座螺栓，使支柱与底座固定。
将 7 底座螺栓插入底座底部的孔位。
安装打开风扇组件按图示方向将 1 电机+支柱与 3 底座插口对位，将支柱下端插入底座插口。
安装底座2风扇组件111213风扇格栅扇叶风扇后罩将 8 风扇罩螺丝插入风扇罩底针拧紧。
安装注意事项警告连接电源安装13246安全须知如使用不当，则可能发生触电、火灾、人身伤害以及其他损害。
请勿在易倾倒或不稳定场所使用本产品。
请勿在附近有易倾倒或不稳定物体的场所使用本产品。
请勿在浴室等高温、潮湿的环境使用本产品。
电源线损坏或电源插头松动时请勿使用本产品。
风扇格栅未安装或风扇后罩松动、脱落时请勿运行本产品。
切勿让儿童或未了解本使用手册的成人操作本产品。
请勿私自对产品进行拆卸。
请勿过度拧捏、弯曲或扭转交流电源线，以免线芯外露或折断。
请勿将手指或异物插入风扇格栅、风扇后罩或运转的扇叶中。
请勿将头发、织物等靠近风扇，以免被卷入造成危险。
请勿使用不适当的交流电插座。
请勿在任何其他装置上使用本产品所提供的交流电源线。
安 装搬运移动时，请务必使主机停止运行，并拔出电源插头。
握牢风扇支柱，以免掉落伤人。
请务必按说明书正确安装本产品，否则会发生触电、火灾、人身伤害以及其他损害。
风扇未组装完成，请勿连通电源。
在进行维护作业或移动风扇之前，请从交流电源插座上断开交流电源线的连接。
断开交流电源线连接时，请勿拉扯交流电源线。
如果电源软线损坏，必须使用专用软线，或从正规渠道（制造商、维修部）购买的专用组件进行更换。
使用中若产品发生异响、异味、高温、风扇不规则旋转等异常时，请立即停止使用。
请勿倚靠或在运行时倾斜风扇。
请勿手动反复摇摆机头，以免内部传动机构损坏。

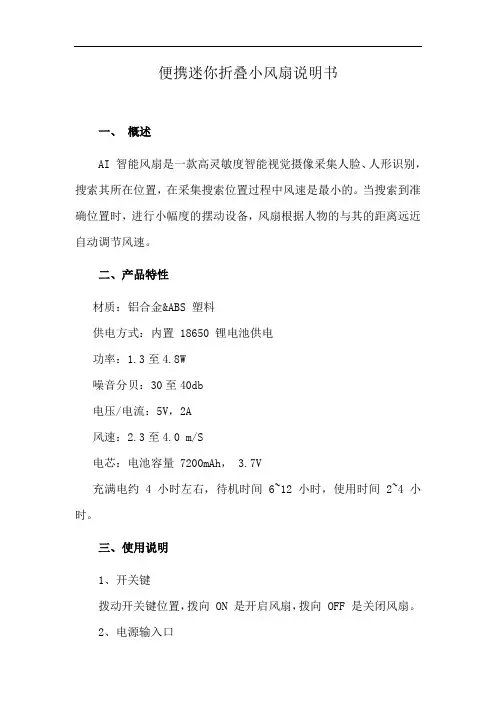

便携迷你折叠小风扇说明书
一、概述
AI 智能风扇是一款高灵敏度智能视觉摄像采集人脸、人形识别，搜索其所在位置，在采集搜索位置过程中风速是最小的。
当搜索到准确位置时，进行小幅度的摆动设备，风扇根据人物的与其的距离远近自动调节风速。
二、产品特性
材质：铝合金&ABS 塑料
供电方式：内置 18650 锂电池供电
功率：1.3至4.8W
噪音分贝：30至40db
电压/电流：5V，2A
风速：2.3至4.0 m/S
电芯：电池容量 7200mAh， 3.7V
充满电约 4 小时左右，待机时间 6~12 小时，使用时间 2~4 小时。
三、使用说明
1、开关键
拨动开关键位置，拨向 ON 是开启风扇，拨向 OFF 是关闭风扇。
2、电源输入口
电源接口电源使用 USB 接口 5V/2A 进行充电，充电时指示灯会依次亮，充满电时指示灯全亮。
3、OPEN 标识
折叠状态下，在“OPEN”处向上拉开，然后打开风扇
四、包装配件
AI 智能风扇一台；充电线一条；使用说明书一份。
五、注意事项
使用前请先将本产品充满电。
本产品内置充电锂电池，废弃时请不要污染环境，尽量分类回收利用。
本产品应经常使用，如长时间不使用时，需要存放 2 个月充电一次，每次充电至少 2 小时，否则会降低电池寿命。
禁止拉伸，以免损坏线路连接。
请勿过度调节产品的活动关节或支撑杆，以免损坏产品。

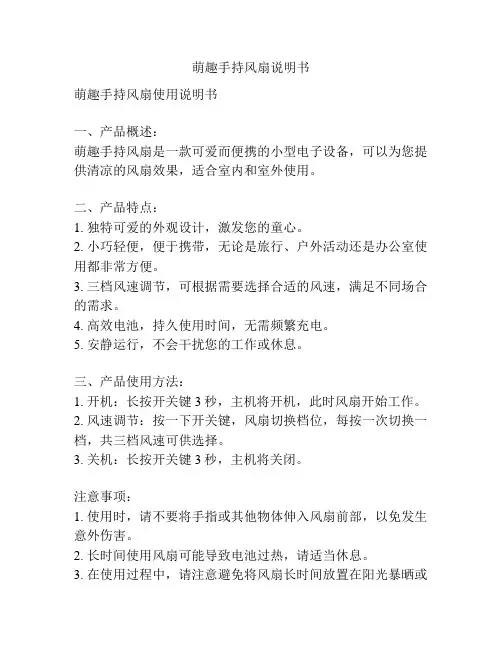

萌趣手持风扇说明书
萌趣手持风扇使用说明书
一、产品概述：
萌趣手持风扇是一款可爱而便携的小型电子设备，可以为您提供清凉的风扇效果，适合室内和室外使用。
二、产品特点：
1. 独特可爱的外观设计，激发您的童心。
2. 小巧轻便，便于携带，无论是旅行、户外活动还是办公室使用都非常方便。
3. 三档风速调节，可根据需要选择合适的风速，满足不同场合的需求。
4. 高效电池，持久使用时间，无需频繁充电。
5. 安静运行，不会干扰您的工作或休息。
三、产品使用方法：
1. 开机：长按开关键3秒，主机将开机，此时风扇开始工作。
2. 风速调节：按一下开关键，风扇切换档位，每按一次切换一档，共三档风速可供选择。
3. 关机：长按开关键3秒，主机将关闭。
注意事项：
1. 使用时，请不要将手指或其他物体伸入风扇前部，以免发生意外伤害。
2. 长时间使用风扇可能导致电池过热，请适当休息。
3. 在使用过程中，请注意避免将风扇长时间放置在阳光暴晒或
潮湿环境中，以免对电池造成损坏。
四、产品维护：
1. 清洁：在关机状态下，使用干净柔软的布轻轻擦拭外壳和风扇叶片，切勿用尖锐物品擦拭。
2. 电池维护：请按照产品说明书的要求充电，避免充电时间过长或过短。
请妥善保管此说明书，以备查阅。
如对产品有任何问题或疑问，请联系售后服务部门。

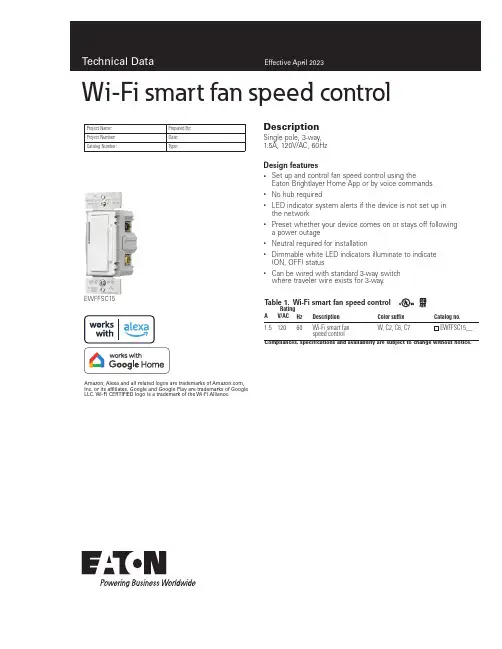

DescriptionSingle pole, 3-way, 1.5A, 120V/AC, 60HzDesign features•Set up and control fan speed control using theEaton Brightlayer Home App or by voice commands • No hub required•LED indicator system alerts if the device is not set up in the network•Preset whether your device comes on or stays off following a power outage• Neutral required for installation•Dimmable white LED indicators illuminate to indicate (ON, OFF) status•Can be wired with standard 3-way switch where traveler wire exists for 3-way.EWFFSC15Project Name:Prepared By:Project Number:Date:Catalog Number:Type:T able 1. Wi-Fi smart fan speed controlCompliances, specifications and availability are subject to change without notice.Rating DescriptionColor suffixCatalog no.AV/AC Hz1.512060Wi-Fi smart fan speed controlW, C2, C6, C7Amazon, Alexa and all related logos are trademarks of , Inc. or its affiliates. Google and Google Play are trademarks of GoogleLLC. Wi-Fi CERTIFIED logo is a trademark of the Wi-Fi Alliance.Wi-Fi smart fan speed control2EATON/connectedhome Technical DataEffective April 2023Wi-Fi smart fan speed controlCatalog No.EWFFSC15PerformanceMaximum amperage: 1.5ARating:120V/AC, 60HzInstallation & programming For installation and programming the device, see the Wi-Fi Smart Fan Speed Control Quick Start Guide included with product.Testing & code compliance cULus Listed 244B. NOM Certified. Complies with FCC Part 15, Class B.TerminationsFan speed controller has screw terminals for line, load, ground, neutral and traveler 3-way wire Material characteristics Flammability: Meets UL94 requirements; V2 rated Temperature rating: 32°F to 104°F (0°C to 40°C)Warranty2-year limited product warrantyEaton’s Wi-Fi smart fan speed control replaces regular switches (where a neutral is present) to provide local and remote control for ceiling fans. The fan speed controller can be remotely controlled and the user can create routines, schedules and group devices using the Eaton Brightlayer Home App. Eaton’s Wi-Fi smart fan speed control has additional features such as a selection of 3 fan speed controls (High, Medium, Low).ApplicationsProject Name:Prepared By:Project Number:Date:Catalog Number:Type:T able 2. SpecificationsCompliances, specifications and availability are subject to change without notice.Figure 1. EWFFSC15For ordering devices, include Catalog No. followed by the Color Suffix: W (White),C2 (Color Change Kit: LA, W, V), C6 (Color Change Kit: W, RB, SG), C7 (Color Change Kit: B, BK, GY)Decorator series color options:(White)C2 Color KitLA (Light Almond), W (White),V (Ivory)C7 Color KitB (Brown), BK (Black), GY (Gray)C6 Color KitRB (Oil Rubbed Bronze), W (White),SG (Silver Granite)T able 3. Color ordering information3EATON /connectedhome Single location control installationWi-Fi smart fan speed control Technical DataEffective April 2023Project Name:Prepared By:Project Number:Date:Catalog Number:Type:Certifications & compliancesKEY:cULusNOMFCCRelated productsWi-Fi smart productsEWFD30, EWACD, EWFTRCR15Compliances, specifications and availability are subject to change without notice.WallplatesPJS26, PJS262Single Location Control Installation (requires one Wi-Fi Fan Speed Control)3-Way location control installation Electrical Sector 1123 Hwy 74 SPeachtree City, GA 30269United States /WifiSmartElectrical Sector Canada Operations 5925 McLaughlin RoadMississauga, Ontario, L5R 1B8CanadaEatonCanada.ca/WifiSmartElectrical Sector Mexico Operations Carr. Tlalnepantla -Cuautitlan Km 17.8 s/n Col. Villa Jardin esq.Cerrada 8 de MayoCuautitlan, Mexico CP 54800Mexico Eaton.mx/WifiSmartEaton1000 Eaton Boulevard Cleveland, OH 44122United States Eaton is a registered trademark. All other trademarks are property of their respective owners.© 2023 EatonAll Rights Reserved Printed in USAPublication No. TD610147EN April 2023。
风扇使用说明书使用说明书一、产品介绍本产品为电动风扇，适用于家庭和办公环境，可提供清凉的风扇效果。
产品采用高品质材料制造，具有安全可靠、外观精美以及使用方便等特点。
二、安全注意事项- 在使用之前，请确保电源插头已经完好接地，并检查电源线是否损坏。
- 请确保插头与插座之间有良好的接触，避免电源不稳定引起的安全隐患。
- 使用过程中，请避免将电源线置于高温或潮湿的环境中。
- 请不要将电源线过度拉扯或弯曲，以免损坏电线导致电气故障。
- 使用过程中请不要将手指或其他物品伸入风扇出风口，以免发生意外伤害。
- 如长时间不使用，请拔掉电源插头以免浪费电能和发生电源问题。
三、使用方法1. 将插头插入电源插座，并确保电源开关处于关闭状态。
2. 在使用前，请确保风扇处于稳定的平面，并且离墙壁或其他障碍物有一定的距离。
3. 打开电源开关，此时风扇进入工作状态，可通过下面的控制按钮进行调节。
4. 本产品的风速可通过控制按钮进行三档调节，用户可根据需要选择合适的风速。
5. 如需停止使用，可以直接将电源开关关闭，然后拔出插头。
四、维护与保养1. 使用一段时间后，可使用柔软的抹布擦拭风扇表面，保持其清洁。
2. 如发现风扇在使用过程中发出异常噪音或震动，请立即停止使用，并及时联系售后服务中心。
3. 不建议用户自行拆卸或修理风扇，以免发生电器故障或损坏产品。
4. 在不使用风扇时，请将其存放在干燥、通风的地方，避免长时间暴露在阳光下或潮湿的环境中。
五、常见故障及排除方法故障一：风扇无法启动排除方法：检查电源插头是否插紧，插座是否正常供电，以及电源开关是否打开。
故障二：风扇工作时发出异常噪音排除方法：检查风扇底座是否稳固，是否与墙壁或其他障碍物接触，调整风扇位置以消除噪音。
故障三：风扇无法调节风速排除方法：检查控制按钮是否正常工作，尝试拔掉电源插头重新插入，重启风扇。
六、售后服务本产品提供一年的质保期，如在使用过程中出现任何质量问题，请及时联系售后服务中心寻求解决方案。
第二届广西高校大学生创新设计与制作大赛参赛作品说明书作品名称：智能定位风扇设计者：江昌庭周起武莫杰邓廷阳廖海安指导老师：赵柄炎方昆参赛单位：玉林师范学院摘要智能定位风扇主要是从节能环保的理念出发，针对普通的摆头风扇在单人的时候还会继续摆头等缺点，再加上普通风扇没有的一些元素，使风扇更加具有人性化，让人们使用起来更加方便。
智能定位风扇是基于MSP430单片机设计的智能定位风扇控制装置。
由人体感应模块红外感应模块TDL-718A构成的人体检测模块。
当有人打开风扇时，装在风扇上的人体感应模块红外感应模块TDL-718A自动扫描定位人的所在位置，扫描后，利用舵机来驱动风扇摆头使风扇只往有人的地方吹。
最大的摆动的角度为一百三十五度，能够覆盖更多的扇风面积。
利用温度传感器来测量室内的温度，并用液晶显示出来，并把风扇分为三个转速档，即高、中、低，用单片机控制，在室温低于二十六度时继电器接通低档，在二十六到二十八度是风扇的转速为中档，高于二十八度时就自动调为高档，使风扇转得最快。
这样能达到节能的目的，并能提高效率。
关键词：节能风扇单片机控制一、设计背景在经济高速发展、能源损耗巨大的今天，全世界的人民都提倡绿色、节能，绿色、节能已经是21世纪不变的主题，绿色节能也正是这次大赛的主要精神。
我们所设计的智能定位风扇就是在这样的背景下进行，智能定位风扇可达到绿色节能的目的。
电风扇具有价格便宜、摆放方便、体积轻巧等特点。
由于大部分家庭消费水平的限制，电风扇作为一个成熟的家电行业的一员，尤其在中小城市，以及乡村将来一段时间内仍然会占有市场的大部分份额。
面临庞大的市场需要的同时，也要提高电风扇的市场竞争力。
使之在技术含量上有所提高，应使风扇不仅功能多样，操作简便，而且更加安全可靠。
随着科学的发展和人们生化水平的提高，产品趋向于自动化、智能化、环保化、人性化，为此，在现有市场上多功能电风扇的基础上，我们提出了一种新型的智能电风扇，该风扇功能更多，添加了很多人性化的设计，如自动检测目标摇头、显示温度、自动控制转速等功能，使电风扇更加人性化，相信其丰富的功能，人性化的设计将会大大提高电风扇的市场竞争力。
二、智能定位风扇的功能及特点智能定位风扇主要是由普通的风扇配件、MSP430单片机、舵机、热释人体感应红外感应模块TDL-718A、继电器、电源等组成。
智能定位风扇主要应用于图书馆、车站候车室、医院、餐厅等公共场所以及私人的客厅、房间等。
风扇是用红外扫描仪来检测人的位置方向，当有人打开风扇时，装在风扇上的人体感应模块红外感应模块TDL-718A自动扫描定位人的所在位置，扫描后，利用舵机来驱动风扇摆头使风扇只往有人的地方吹，假如是一个人则往一个方向吹，不向其它的地方摆头；假如扫描仪扫描到是两个人或两人以上，则以最边上的两人为边线，自动确定风扇所需要摆转的角度，如此来回地摆动，使其最大的摆动的角度达到一百三十五度，能够覆盖更多的扇风面积。
利这样能达到节能的目的，并能提高效率。
三、设计的方案及原理1、实现的方法要求智能定位风扇能根据人的位置来智能的调节摇摆的角度以达到节能的目的。
利用舵机精确控制风扇的左右摇摆，人体红外感应模块TDL-718A提供电信号给单片机，单片机输出控制信号来控制舵机的运转以控制风扇摇摆的角度。
利用18B20温度传感器来检测室内的温度，把信号输到单片机上，经处理后输出一个高电平来控制继电器，用继电器来控制风扇的档位。
上述各模块的方案论证如下2、方案论证控制器模块方案一：采用AT89S52单片机AT89S52单片机是ATMEL公司推出的高档型AT89S系列单片机中的增强型产品。
片内集成256KB的RAM和8KB的FLASH ROM，拥有4个并口、一个全双工通信的串口、三个内部定时器/计数器。
支持ISP（在系统可编程），为单片机开发人员进行调试提供了极大的便利。
方案二：采用16位低功耗MSP430单片机MSP430单片机个 16 位的、具有精简指令集的、超低功耗的混合型单片机，在 1996 年问世，由于它具有极低的功耗、丰富的片内外设和方便灵活的开发手段，已成为众多单片机系列中一颗耀眼的新星。
它采用了精简指令集（RISC）结构，具有丰富的寻址方式（ 7 种源操作数寻址、 4 种目的操作数寻址）、简洁的 27 条内核指令以及大量的模拟指令；大量的寄存器以及片内数据存储器都可参加多种运算；还有高效的查表处理指令；有较高的处理速度，在 8MHz 晶体驱动下指令周期为 125 ns 。
这些特点保证了可编制出高效率的源程序。
在运算速度方面， MSP430 系列单片机能在 8MHz 晶体的驱动下，实现125ns 的指令周期。
16位的数据宽度、125ns 的指令周期以及多功能的硬件乘法器（能实现乘加）相配合，能实现数字信号处理的某些算法（如 FFT 等）。
方案论证：AT89S52单片机运算速度慢，难以处理复杂的问题。
而MSP430单片机不但运算速度快，而且是一款低功耗的微控制芯片。
应用技术成熟的MSP430单片机可满足题目要求，而且非常高效，故我们采用了MSP430来实现系统的控制模块。
电机模块电机模块选择是整个方案设计的关键，按照设计要求，智能定位风扇必须能定位到人所在的角度范围内，这需要对风扇的精确控制，而且风扇摇摆模块制动性能要好。
因此普通直流电机不能满足要求。
方案一：采用直流减速电机控制风扇的摇摆，直流减速电机力矩大，转动速度快，使风扇容易由于惯性而使风扇的扇风的角度发生较大的误差，其制动能力差,难以达到风扇的智能定位。
方案二：采用型号4B2YG的步进电机控制控制风扇的摇摆，进角度小，因此能实现小车的精确控制，而且当不给步进电机发送脉冲的时候，能实现自锁，但是步进电机的的程序难以实现，且所需要的电流较大，达到2A，即耗电大，不符合绿色、节能的主题。
方案三：利用舵机来实现风扇的摆头，摆头的速度适合，程序容易实现且所需要的电流、电压小，功率小，更加符合本次大赛的“绿色、节能、创新”主题。
经过反复的比较、论证，我们最终选用了方案三。
该型号舵机与单片机以及电源的接口简单，控制方便，更加容易实现智能定位的功能。
人体红外感应模块人体红外感应模块也是系统的重要组成部分，人体感应模块红外感应模块TDL-718A能够以非接触的方式检测出人体发出的红外线辐射（对于其他光，如阳光、灯光等人体波长以外的光波则抑制掉），并将其转化成高电平信号输出，经过单片机处理能够实现确定人的所在的位置的功能，从而能使用单片机来控制舵机实现风扇的转向，确定及控制风扇所需要摆转的角度。
继电器模块用三个继电器来分别实现控制三个不同的风扇档位，用遥控来控制三个档位，不用人走到风扇前也能控制风扇的运转和所需要运转的转速。
应用前景目前在图书馆、车站候车室、医院、餐厅等一些一般的公共场所都是由人工来控制，但缺点是在人少或无人的时候风扇还是一样运转，且要人工控制风扇的摆头等问题。
而我们所设计的风扇则是智能控制其摆头，方便、简单也容易控制无论是用于公共场所还是用于私人的地方都能体现出一样的效果，具有较高的市场推广价值。
四、设计总结经过多次的实践，基本框架外形都为我们亲手加工，虽然性能满足要求，但是外观并不美观。
在设计过程中要综合考虑设计方案的可靠性和稳定性，比如框架的受力情况、材料的选取、质量、位置等选择电机时，要考虑到电机的功率、电流、电压、以及成本，还要考虑安装的尺寸、体积、质量等经过自己的动手制作，更加深刻的了解到一些加工上的工艺，同时学习到很多知识，比如钻孔机、电锯、压板机的使用，电路图的画法以及制作等。
在这次准备比赛的过程中，我们从初步拟定的方案得到方案的改进、实物的制作以及改进，这期间我们遇到了很多的问题，通过老师的指导和自身努力，最终克服了困难，解决了难题，本次比赛对我们的动手能力、应用理论知识的能力都提出了很高的要求，是一次难得的锻炼机会。
六、附录1 作品的设计电路图图一、MSP 430单片机系统图二、继电器原理图图三、TDL-718A 2作品实物图3 源程序#include <msp430x16x.h>#include"12864_lcd.h"#define uint unsigned long int#define uchar unsigned char#define tance (P5IN & BIT0)unsigned int num0=0;uint num1,num2,num3;uint shu1,shu2,shu3,shu4,flag,flag1;uint a0,a1,a2,a3,a4,a5,a6,a7,a8,a9,aa;void delay_nms(uint n) //延时1ms {uint i,j;for (i=0;i<n;i++){for (j=0;j<1140;j++);}}void delay_10ms(void){unsigned char i,j;for(i=0;i<255;i++)for(j=0;j<255;j++);}void InitClock(){unsigned int iq0;BCSCTL1&=~XT2OFF;do{IFG1&=~OFIFG;for(iq0=0xff;iq0>0;iq0--);}while((IFG1&OFIFG)!=0);BCSCTL2=SELM_2+SELS;}void IninTA(){TACTL = TASSEL_2 + MC_1;CCR0=52000;CCTL1 = OUTMOD_7;CCR1=2000+num0;CCTL2 = OUTMOD_7;CCR2=50000-num0;}/////////分离数字并显示--控制舵机数字///////// void xianshimiao(uint num0){uint qian,bai,shi,ge;qian=num0/1000;bai=num0%1000/100;shi=num0%1000%100/10;ge=num0%1000%100%10;lcd_setXY(4,3);lcd_writestring2(0x30+qian);lcd_writestring2(0x30+bai);lcd_writestring2(0x30+shi);lcd_writestring2(0x30+ge);}void xian(uint num3){uint qian,bai,shi,ge;qian=num3/1000;bai=num3%1000/100;shi=num3%1000%100/10;ge=num3%1000%100%10;lcd_setXY(7,3);lcd_writestring2(0x30+qian);lcd_writestring2(0x30+bai);lcd_writestring2(0x30+shi);lcd_writestring2(0x30+ge);}P6DIR=0XFF; ////P6口输出//////lcd_init();flag=0;shu1=5000;shu2=1;a0=0;a1=0;a2=0;a3=0;a4=0;a5=0;a6=0;a7=0;a8=0;a9=0;TBCTL=TBSSEL_1+TBCLR+MC_0; ///选择时钟源为ACLK TBCCTL0=CCIE; ///允许定时器中断TBCCR0=10000; ///定时时间TBCTL |= MC_1+TBCLR; /////打开定时器_EINT(); ///打开全局中断控制，若不需要打开，可以屏蔽本句}void gongneng(){if(tance==0){if(flag==0)num0++;aa++;if(aa==4999){aa=0;shu1=num3;shu2=num2;}if(num0>shu1)flag=1;if(flag==1)num0--;if(num0<shu2)flag=0;if(num1==200) /////定时时间////////{shu1=5000; /////重新置初值////////shu2=1;num2=shu2; num3=shu1;shu3=0; shu4=0;a0=0;a1=0;a2=0;a3=0;a4=0;a5=0;a6=0;a7=0;a8=0;a9=0; }}if(tance==1){if(num0>0&&num0<=500)a0=num0;if(num0>500&&num0<=1000)a1=num0;if(num0>1000&&num0<=1500)a2=num0;if(num0>1500&&num0<=2000)a3=num0;if(num0>2000&&num0<=2500)a4=num0;if(num0>2500&&num0<=3000)a5=num0;if(num0>3000&&num0<=3500)a6=num0;if(num0>3500&&num0<=4000)a7=num0;if(num0>4000&&num0<=4500)a8=num0;if(num0>4500&&num0<=5000)a9=num0;if(a0>0) shu3=a0;else{if(a1>0) shu3=a1;else{if(a2>0)shu3=a2;else{if(a3>0)shu3=a3;else{if(a4>0)shu3=a4;else{if(a5>0)shu3=a5;else{if(a6>0)shu3=a6;else{if(a7>0)shu3=a7;else{if(a8>0)shu3=a8;else{if(a9>0)shu3=a9;} }} }} }} }} num2=shu3;if(a9>0)shu4=a9;else{if(a8>0)shu4=a8;else{if(a7>0)shu4=a7;else{if(a6>0)shu4=a6;else{if(a5>0)shu4=a5;else{if(a4>0)shu4=a4;else{if(a3>0)shu4=a3;else{if(a2>0)shu4=a2;else{if(a1>0)shu4=a1;else{if(a0>0)shu4=a0;} }} }} }} }} num3=shu4;}}。
