2半导体材料的制备

第一章硅、锗的化学制备㈠比较三氯氢硅氢还原法和硅烷法制备高纯硅的优缺点?答：1.S i HCl3氢还原法:优点: 产量大、质量高、成本低，由于S i HCl3中有一个S i-H键，活泼易分解，沸点低，容易制备、提纯和还原。

缺点：B、P杂质较难去除（基硼、基磷量），这是影响硅电学性能的主要杂质。

2.硅烷法：优点: 杂质含量小；无设备腐蚀；不使用还原剂；便于生长外延层。

缺点: 制备过程的安全性要求高。

㈡制得的高纯多晶硅的纯度：残留的B、P含量表示（基硼、基磷量）。

㈢*精馏提纯：利用混合液中各组分的沸点不同来达到分离各组分的目的。

第二章、区熔提纯1.以二元相图为例说明什么是分凝现象？平衡分凝系数？有效分凝系数？答：如图是一个二元相图，在一个系统中，当系统的温度为T0时，系统中有固相和液相。

由图中可知，固相中杂志含量Cs<C L（液相中杂志成分）。

1、这种含有杂志的晶态物质熔化后再结晶时，杂志在结晶的固体和未结晶的液体中浓度不同的现象叫做*分凝现象。

2、在一定温度下，平衡状态时，杂质在固液两相中浓度的比值K0=C S/C L叫作平衡分凝系数。

3、为了描述界面处薄层中杂质浓度偏离对固相中的杂质浓度的影响，把固相杂质浓度C S与熔体内部的杂质浓度C L0的比值定义为*有效分凝系数。

K eff=C S/C L02.推导BPS公式，说明各个物理量的含义并讨论影响分凝系数的因素。

答：*BPS公式推导：书P21~P23式中：K0为平衡分凝系数；K eff为有效分凝系数；f为固液相面的的移动速度；δ为扩散层厚度；D为扩散系数。

影响分凝系数的因素：①当f 远大于D/δ时, fD/δ→+∞,exp(-fD/δ) →0,Keff→1,即固液中杂质浓度差不多.分凝效果不明显。

②当f 远小于D/δ时, fD/δ→0,exp(-fD/δ) →1,Keff→K0,分凝效果明显。

③扩散层厚度和扩散系数，D/δ越小，分凝结果越差。

半导体材料制备一、半导体材料制备是个超有趣的事儿呢！半导体材料可是现代科技的大明星。

像硅啊，那可是半导体材料里的老大哥。

制备硅材料的时候，得先从硅石开始，经过一系列超复杂的化学过程。

比如说，要把硅石变成纯度超高的多晶硅，这过程就像把一个普通的石头变成闪闪发光的宝石一样神奇。

二、制备方法多种多样1. 提拉法提拉法就像是从一锅溶液里把半导体材料像拔萝卜一样拔出来。

想象一下，在一个高温的熔炉里，有特殊的溶液，然后通过一个籽晶，慢慢地把生长出来的半导体材料提拉出来。

这个过程需要非常精确的温度控制，稍微热一点或者冷一点，可能就会长出歪瓜裂枣的材料啦。

2. 区熔法区熔法就有点像接力赛。

热量像接力棒一样，在材料上慢慢传递，让杂质在这个过程中被分离出去，从而得到纯度更高的半导体材料。

这就好比一群人在排队，把那些不符合要求的人一个一个剔除出去。

3. 化学气相沉积法这个方法就像是在气体的世界里建造房子。

把含有半导体元素的气体通过化学反应，在基底上沉积出半导体材料。

就像小水滴慢慢汇聚成小水洼，最后变成一个大湖泊一样，那些气体分子慢慢变成了我们想要的半导体材料。

4. 物理气相沉积法物理气相沉积法有点像洒沙子。

把固态的半导体材料变成气态，然后再让它们在基底上重新凝结成固态。

这就像是把沙子扬起来，然后又让它们在某个地方重新堆积起来。

5. 外延生长法外延生长法就像是给半导体材料穿衣服。

在一个已经存在的半导体基底上，生长出一层新的半导体材料。

这层新的材料就像是给基底穿上了一件新衣服，而且这件衣服的质量和样式还可以根据需求来定制呢。

6. 溶液法溶液法就像是在一个大染缸里制作半导体材料。

把各种原料溶解在溶液里，然后通过化学反应让半导体材料在溶液里慢慢形成。

这就像在染缸里把白色的布料染成各种颜色一样。

7. 溶胶 - 凝胶法溶胶 - 凝胶法听起来就很神秘。

先把原料制成溶胶，然后溶胶慢慢变成凝胶，最后经过热处理就变成了半导体材料。

这就像看着一团黏糊糊的东西慢慢变成一个坚固的东西一样。

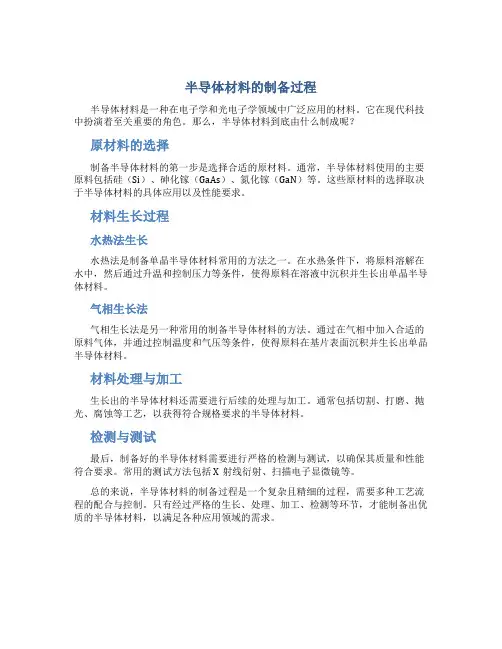

半导体材料的制备过程
半导体材料是一种在电子学和光电子学领域中广泛应用的材料。

它在现代科技中扮演着至关重要的角色。

那么，半导体材料到底由什么制成呢？
原材料的选择
制备半导体材料的第一步是选择合适的原材料。

通常，半导体材料使用的主要原料包括硅（Si）、砷化镓（GaAs）、氮化镓（GaN）等。

这些原材料的选择取决于半导体材料的具体应用以及性能要求。

材料生长过程
水热法生长
水热法是制备单晶半导体材料常用的方法之一。

在水热条件下，将原料溶解在水中，然后通过升温和控制压力等条件，使得原料在溶液中沉积并生长出单晶半导体材料。

气相生长法
气相生长法是另一种常用的制备半导体材料的方法。

通过在气相中加入合适的原料气体，并通过控制温度和气压等条件，使得原料在基片表面沉积并生长出单晶半导体材料。

材料处理与加工
生长出的半导体材料还需要进行后续的处理与加工。

通常包括切割、打磨、抛光、腐蚀等工艺，以获得符合规格要求的半导体材料。

检测与测试
最后，制备好的半导体材料需要进行严格的检测与测试，以确保其质量和性能符合要求。

常用的测试方法包括X射线衍射、扫描电子显微镜等。

总的来说，半导体材料的制备过程是一个复杂且精细的过程，需要多种工艺流程的配合与控制。

只有经过严格的生长、处理、加工、检测等环节，才能制备出优质的半导体材料，以满足各种应用领域的需求。

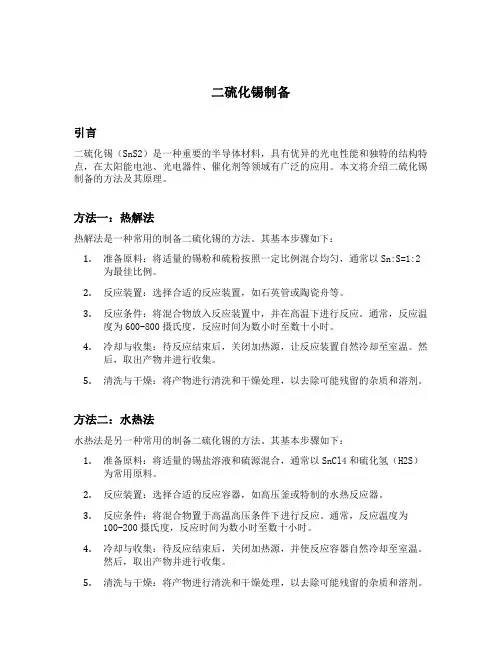

二硫化锡制备引言二硫化锡（SnS2）是一种重要的半导体材料，具有优异的光电性能和独特的结构特点，在太阳能电池、光电器件、催化剂等领域有广泛的应用。

本文将介绍二硫化锡制备的方法及其原理。

方法一：热解法热解法是一种常用的制备二硫化锡的方法。

其基本步骤如下：1.准备原料：将适量的锡粉和硫粉按照一定比例混合均匀，通常以Sn:S=1:2为最佳比例。

2.反应装置：选择合适的反应装置，如石英管或陶瓷舟等。

3.反应条件：将混合物放入反应装置中，并在高温下进行反应。

通常，反应温度为600-800摄氏度，反应时间为数小时至数十小时。

4.冷却与收集：待反应结束后，关闭加热源，让反应装置自然冷却至室温。

然后，取出产物并进行收集。

5.清洗与干燥：将产物进行清洗和干燥处理，以去除可能残留的杂质和溶剂。

方法二：水热法水热法是另一种常用的制备二硫化锡的方法。

其基本步骤如下：1.准备原料：将适量的锡盐溶液和硫源混合，通常以SnCl4和硫化氢（H2S）为常用原料。

2.反应装置：选择合适的反应容器，如高压釜或特制的水热反应器。

3.反应条件：将混合物置于高温高压条件下进行反应。

通常，反应温度为100-200摄氏度，反应时间为数小时至数十小时。

4.冷却与收集：待反应结束后，关闭加热源，并使反应容器自然冷却至室温。

然后，取出产物并进行收集。

5.清洗与干燥：将产物进行清洗和干燥处理，以去除可能残留的杂质和溶剂。

方法三：化学气相沉积法化学气相沉积法是一种较新颖且高效的制备二硫化锡的方法。

其基本步骤如下：1.准备原料：将适量的有机锡前体（如四乙基锡）和硫源（如硫化氢）以气体形式供应。

2.反应装置：选择合适的反应装置，如石英管炉或化学气相沉积设备。

3.反应条件：将有机锡前体和硫源的混合气体通入反应装置中，在高温下进行热解反应。

通常，反应温度为400-600摄氏度，反应时间为数分钟至数小时。

4.冷却与收集：待反应结束后，关闭供气源，并让反应装置自然冷却至室温。

氮掺杂二氧化钛的制备及性能氮掺杂二氧化钛的制备及性能一、引言二氧化钛（TiO2）作为一种重要的半导体材料，具有良好的光催化性能和光电化学性能。

然而，纯TiO2的禁带宽度较大，仅能吸收紫外光，限制了其在可见光区域的应用。

因此，通过掺杂改性，尤其是氮掺杂，能有效地提高TiO2的可见光吸收能力，从而扩展其应用领域。

本文将详细讨论氮掺杂二氧化钛的制备方法及其性能。

二、制备方法1. 溶胶-凝胶法：通过溶胶-凝胶法制备氮掺杂二氧化钛是常见的方法之一。

首先将适量的钛酸四丁酯和氨水溶液混合，形成透明溶液。

随后，在搅拌条件下将溶液水热处理，使其形成凝胶。

最后，将凝胶进行干燥和煅烧处理，得到氮掺杂二氧化钛。

2. 气相沉积法：气相沉积法是另一种制备氮掺杂二氧化钛的方法。

该方法需要使用金属有机化合物和氨气作为原料气体。

首先，金属有机化合物和氨气在高温下反应，生成氮掺杂二氧化钛的前驱体。

然后，前驱体在低温条件下进行热解，得到氮掺杂二氧化钛薄膜。

三、性能研究1. 光催化性能：氮掺杂二氧化钛具有优异的光催化性能。

研究表明，在可见光照射下，氮掺杂二氧化钛能够有效分解有机污染物，如甲基橙、罗丹明B等。

由于氮掺杂引入了新的能级，提高了光生载流子的分离效率，从而提高了光催化活性。

2. 光电化学性能：氮掺杂二氧化钛可用于制备高效的光电化学电池。

研究发现，经过氮掺杂的二氧化钛在阳极材料中应用于染料敏化太阳能电池，其光电转换效率明显提高。

氮掺杂引入的能级有利于电子的传输和被捕获，从而增强了光电流的产生。

3. 可见光吸收能力：纯TiO2只能吸收紫外光，因此其在可见光区域的利用率较低。

通过氮掺杂，TiO2的禁带宽度缩小，能够吸收可见光，从而提高了材料在可见光区域的利用效率。

四、应用展望氮掺杂二氧化钛具有广泛的应用前景。

一方面，其在环境领域中可以应用于水处理、空气净化等方面；另一方面，其在能源领域中可以用于制备高效光电化学电池、染料敏化太阳能电池等。

半导体NPN高频小功率晶体管制造的工艺流程为：外延片——编批——清洗——水汽氧化——一次光刻——检查——清洗——干氧氧化——硼注入——清洗——UDO淀积——清洗——硼再扩散——二次光刻——检查——单结测试——清洗——干氧氧化——磷注入——清洗——铝下CVD——清洗——发射区再扩散——三次光刻——检查——双结测试——清洗——铝蒸发——四次光刻——检查——氢气合金——正向测试——清洗——铝上CVD——检查——五次光刻——检查——氮气烘焙——检查——中测——中测检查——粘片——减薄——减薄后处理——检查——清洗——背面蒸发——贴膜——划片——检查——裂片——外观检查——综合检查——入中间库。

PNP小功率晶体管制造的工艺流程为：外延片——编批——擦片——前处理——一次氧化——QC检查（tox）——一次光刻—□□—QC检查——单结测试——磷注入——前处理——发射区氧化——前处理——发射区再扩散——前处理——POCl3预淀积（R□）——后处理——前处理——HCl退火、N2退火——三次光刻——QC检查——双结测试——前处理——铝蒸发——QC检查（t Al）——四次光刻——QC检查——前处理——氮氢合金——氮气烘焙——正向测试（ts）——外协作（ts）——前处理——五次光刻——QC检查——大片测试——测试ts——中测编批——中测——中测检查——入中间库。

变容管制造的工艺流程为：外延片——编批——擦片——前处理——一次氧化——QC检查——N+光刻——QC检查——前处理——干氧氧化——QC检查——P+注入——前处理——N+扩散——P+光刻——QC检查——硼注入1——前处理——CVD（LTO）——QC检查——硼注入2——前处理——LPCVD ——QC检查——前处理——P+扩散——特性光刻——电容测试——是否再加扩——电容测试——......（直到达到电容测试要求）——三次光刻——QC检查——前处理——铝蒸发——QC检查（t Al）——铝反刻——QC检查——前处理——氢气合金——氮气烘焙——大片测试——中测——电容测试——粘片——减薄——QC检查——前处理——背面蒸发——综合检查——入中间库。

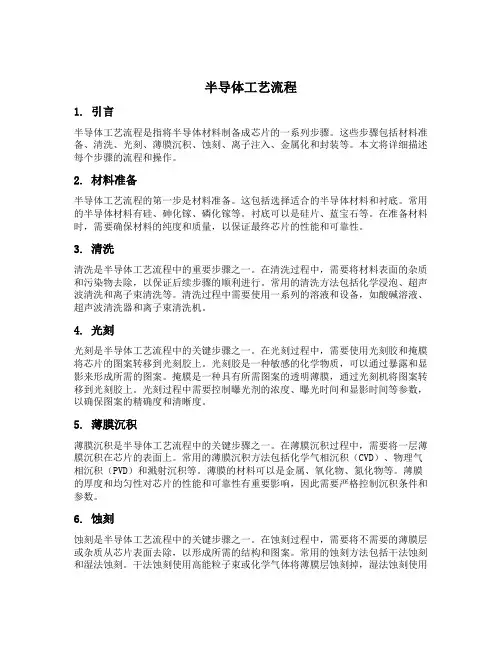

半导体工艺流程1. 引言半导体工艺流程是指将半导体材料制备成芯片的一系列步骤。

这些步骤包括材料准备、清洗、光刻、薄膜沉积、蚀刻、离子注入、金属化和封装等。

本文将详细描述每个步骤的流程和操作。

2. 材料准备半导体工艺流程的第一步是材料准备。

这包括选择适合的半导体材料和衬底。

常用的半导体材料有硅、砷化镓、磷化镓等。

衬底可以是硅片、蓝宝石等。

在准备材料时，需要确保材料的纯度和质量，以保证最终芯片的性能和可靠性。

3. 清洗清洗是半导体工艺流程中的重要步骤之一。

在清洗过程中，需要将材料表面的杂质和污染物去除，以保证后续步骤的顺利进行。

常用的清洗方法包括化学浸泡、超声波清洗和离子束清洗等。

清洗过程中需要使用一系列的溶液和设备，如酸碱溶液、超声波清洗器和离子束清洗机。

4. 光刻光刻是半导体工艺流程中的关键步骤之一。

在光刻过程中，需要使用光刻胶和掩膜将芯片的图案转移到光刻胶上。

光刻胶是一种敏感的化学物质，可以通过暴露和显影来形成所需的图案。

掩膜是一种具有所需图案的透明薄膜，通过光刻机将图案转移到光刻胶上。

光刻过程中需要控制曝光剂的浓度、曝光时间和显影时间等参数，以确保图案的精确度和清晰度。

5. 薄膜沉积薄膜沉积是半导体工艺流程中的关键步骤之一。

在薄膜沉积过程中，需要将一层薄膜沉积在芯片的表面上。

常用的薄膜沉积方法包括化学气相沉积（CVD）、物理气相沉积（PVD）和溅射沉积等。

薄膜的材料可以是金属、氧化物、氮化物等。

薄膜的厚度和均匀性对芯片的性能和可靠性有重要影响，因此需要严格控制沉积条件和参数。

6. 蚀刻蚀刻是半导体工艺流程中的关键步骤之一。

在蚀刻过程中，需要将不需要的薄膜层或杂质从芯片表面去除，以形成所需的结构和图案。

常用的蚀刻方法包括干法蚀刻和湿法蚀刻。

干法蚀刻使用高能粒子束或化学气体将薄膜层蚀刻掉，湿法蚀刻使用溶液将薄膜层溶解掉。

蚀刻过程中需要控制蚀刻速率、选择性和均匀性等参数，以确保薄膜的质量和图案的精确度。

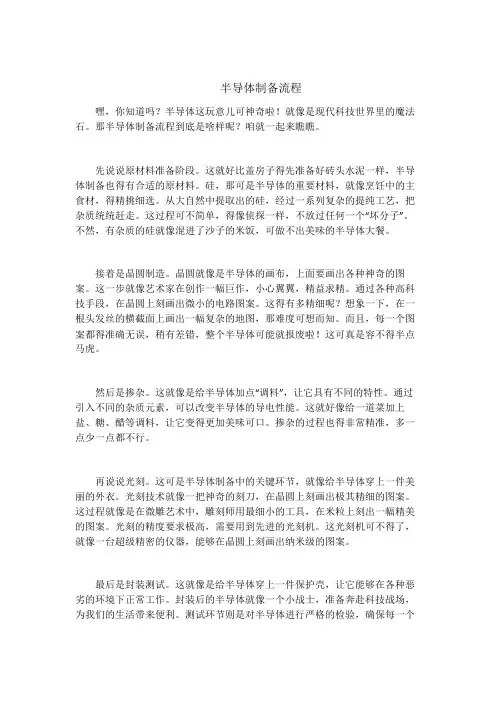

半导体制备流程嘿，你知道吗？半导体这玩意儿可神奇啦！就像是现代科技世界里的魔法石。

那半导体制备流程到底是啥样呢？咱就一起来瞧瞧。

先说说原材料准备阶段。

这就好比盖房子得先准备好砖头水泥一样，半导体制备也得有合适的原材料。

硅，那可是半导体的重要材料，就像烹饪中的主食材，得精挑细选。

从大自然中提取出的硅，经过一系列复杂的提纯工艺，把杂质统统赶走。

这过程可不简单，得像侦探一样，不放过任何一个“坏分子”。

不然，有杂质的硅就像混进了沙子的米饭，可做不出美味的半导体大餐。

接着是晶圆制造。

晶圆就像是半导体的画布，上面要画出各种神奇的图案。

这一步就像艺术家在创作一幅巨作，小心翼翼，精益求精。

通过各种高科技手段，在晶圆上刻画出微小的电路图案。

这得有多精细呢？想象一下，在一根头发丝的横截面上画出一幅复杂的地图，那难度可想而知。

而且，每一个图案都得准确无误，稍有差错，整个半导体可能就报废啦！这可真是容不得半点马虎。

然后是掺杂。

这就像是给半导体加点“调料”，让它具有不同的特性。

通过引入不同的杂质元素，可以改变半导体的导电性能。

这就好像给一道菜加上盐、糖、醋等调料，让它变得更加美味可口。

掺杂的过程也得非常精准，多一点少一点都不行。

再说说光刻。

这可是半导体制备中的关键环节，就像给半导体穿上一件美丽的外衣。

光刻技术就像一把神奇的刻刀，在晶圆上刻画出极其精细的图案。

这过程就像是在微雕艺术中，雕刻师用最细小的工具，在米粒上刻出一幅精美的图案。

光刻的精度要求极高，需要用到先进的光刻机。

这光刻机可不得了，就像一台超级精密的仪器，能够在晶圆上刻画出纳米级的图案。

最后是封装测试。

这就像是给半导体穿上一件保护壳，让它能够在各种恶劣的环境下正常工作。

封装后的半导体就像一个小战士，准备奔赴科技战场，为我们的生活带来便利。

测试环节则是对半导体进行严格的检验，确保每一个半导体都能发挥出最佳性能。

这就像在选拔运动员一样，只有最优秀的才能上场比赛。

半导体制备流程真的是太复杂、太神奇啦！每一个环节都需要高度的技术和精准的操作。

溶胶凝胶法制备纳米二氧化钛1. 引言纳米二氧化钛（TiO2）作为一种重要的半导体材料，具有广泛的应用前景，如太阳能电池、光催化、传感器等领域。

其中，溶胶凝胶法是一种常用的制备纳米二氧化钛的方法。

本文将详细介绍溶胶凝胶法制备纳米二氧化钛的原理、步骤以及影响制备过程和性能的关键因素。

2. 溶胶凝胶法原理溶胶凝胶法是一种通过溶液中溶解物质逐渐聚集形成固体颗粒的方法。

在制备纳米二氧化钛时，通常采用金属盐或金属有机配合物作为前驱体，在适当的条件下通过水解和聚合反应生成纳米颗粒。

3. 制备步骤3.1 前驱体选择选择合适的前驱体是成功制备纳米二氧化钛的关键。

常用的前驱体包括四丁基钛酸铅（TBOT）、钛酸异丙酯（TTIP）等。

前驱体的选择应综合考虑其溶解度、水解速度、纳米颗粒形貌等因素。

3.2 溶液制备将选定的前驱体加入适量溶剂中，如乙醇、水等，并加入表面活性剂（如十二烷基硫酸钠）进行分散稳定。

通过搅拌和加热使前驱体完全溶解，得到均匀的溶液。

3.3 水解反应将制备好的溶液缓慢滴入一定浓度的碱性溶液（如氨水），引发水解反应。

水解反应过程中，金属离子逐渐聚集形成胶体颗粒。

3.4 成胶在水解反应后，通过搅拌或超声处理等方法使胶体颗粒更加均匀分散，并形成凝胶。

凝胶的形成过程中需要控制pH值和温度等条件，以控制纳米颗粒的尺寸和形貌。

3.5 干燥和煅烧将凝胶进行干燥，通常采用自然干燥或真空干燥的方法。

干燥后的凝胶经过煅烧处理，去除有机物质和水分，形成纳米二氧化钛。

4. 影响制备和性能的因素4.1 前驱体性质前驱体的性质直接影响纳米颗粒的形貌、尺寸和晶型。

不同的前驱体在水解反应中产生不同的中间产物，进而影响最终产物的性质。

4.2 溶液浓度和pH值溶液浓度和pH值对纳米颗粒形貌和尺寸具有重要影响。

较高浓度的溶液有利于形成较大尺寸的颗粒，而较低浓度则有利于形成较小尺寸的颗粒。

4.3 水解速率水解速率决定了纳米颗粒形成的速度和过程。

第二代半导体晶体——磷化镓单晶砷化钾单晶是目前技术最成熟、应用最广泛的最主要的半导体材料之一。

广泛用于光电子和微电子领域。

在Ⅲ-Ⅴ族化合物半导体晶体中，砷化镓的电子迁移率比硅大4～5倍，用其制作集成电路时，工作速率比硅更快，且禁带宽度也较宽，因此它的热稳定性和耐辐射性也较好。

砷化镓是直接跃迁型能带结构，它的发光效率较高，并可用来制作激光器。

1.生长方法1.2 直拉法(1)生长装置直拉法生长装置如图11-2所示。

(a)磁拉法装置(b)镓封法示意图11-2 晶体直拉法生长装置示意1-石墨坩埚；2，9-射频线圈；3，8-辅助熔炉；4-磁铁；5-高居里点合金；6-封闭的Si02容器；7-用于密封的液态镓(2)生长过程与条件在GaAs晶体生长的过程中，应始终保持一定的蒸汽压力。

坩埚中放人合成的GaAs多晶锭料，在低温端放砷，并保持610℃，在容器中保持压力为9.1×l04 Pa的砷蒸气。

磁拉法的磁铁也是处在610℃的温度下，因此在反应器内的磁性材料必须是高居里点温度的合金，用纯铁也可以。

外部磁铁可用电磁铁或固定磁铁。

镓封法是因为温度在610℃时镓中溶入的As量很少，也不会结晶并且镓液的蒸气压也很低可以用来拉制GaAs单晶。

1.2.1.2液体覆盖直拉法(LEC)用LEC法拉制GaAs单晶，可以像Si 一样将GaAs多晶料放在坩埚中，上面放一定量经脱水的B203，加热后拉制GaAs单晶，炉内气氛为Ar或N2，气压为(1.5～2)×105Pa。

这种方法所用的多晶料仍需在石英管内合成。

为了降低单晶的成本可用原位合成，即在单品炉内合成GaAs并拉制单晶。

原位合成还可分为两种：一种称为注入法；另一种为高压原位合成法。

注入法是将除去氧化膜的Ga和脱去水分的B203装于坩埚，单晶炉内充入N2或Ar，使其气压为(1.5～2)×105Pa再加热到1237℃，将细颈的装As的石英管插入Ga液中，使As管和Ga管连通，加热As管（也可利用单晶炉的辐照热），使As蒸气通入Ga合成GaAs熔体，合成过程要保持气压和温度稳定，防止熔体吸人As管，使其结晶并堵塞As蒸气出口引起As管爆炸。

水热法制备TiO2纳米半导体材料一、实验目的1.了解水热法合成纳米半导体材料的特点；2.掌握用水热法制备TiO2纳米半导体材料的方法及具体操作流程。

二、实验原理水热法材料合成是指在特制的密闭反应釜中，以水作为溶剂，通过对反应体系加热和水的自身蒸汽压，创造一个相对高温、高压的反应环境，使得通常难溶或不溶的物质溶解并且重结晶而进行无机合成与材料处理的一种有效方法。

在高温高压水热体系中，水的性质将发生很大变化。

例如：水的离子积和蒸汽压变高，介电常数、密度、粘度和表面张力均变低等等。

此时，物质在水中的物性与化学反应性能均发生很大变化，因此水热反应与普通反应有很大的差别。

一些热力学分析上可能进行，而在常温常压下受动力学条件影响进行缓慢或难于进行的反应，在水热条件下变得可行。

相对于传统制备无机功能材料的方法，水热法有以下特点：1) 低中温液相控制，能耗较低，且适用性广，可以合成各种形态的材料；2) 原料相对价廉，工艺较为简单，反应产率高，可以直接得到物相均匀、结晶完好、粒度分布窄的粉体，而且产物分散性好、纯度高；3) 合成反应始终在密闭反应釜中进行，可控制气氛而形成合适的氧化还原条件，实现其它手段难以获取的某些物相的生成和晶化，尤其是有利于有毒物质体系，尽可能减少污染。

目前，水热合成法作为一种新近发展起来的纳米制备技术，在纳米晶的液相合成和控制方面已经显示出其独特的魅力，相信其在新兴材料制备领域必将发挥越来越重要的作用。

采用Ti(SO4)2为前驱物制备TiO2粉体的反应机理如下：Ti4+ + 4 H2O → Ti(OH)4 + 4 H+( 1 )Ti(OH)4→ TiO2 + 2H2O ( 2 ) Ti(SO4)2在水中溶解生成Ti4+离子，Ti4+离子经过水解生成难溶于水的Ti(OH)4 ，Ti(OH)4聚集在一起形成初级粒子，脱水生成TiO2颗粒。

反应( 1 )是个可逆反应，存在一个平衡点，随着水热反应的进行，生成越来越多的H+，H+的增多会促使反应向逆反应方向进行，抑制Ti4+的水解。

半导体材料的制备方法1. 嘿，你知道吗？气相沉积法就像是在空中搭建半导体的城堡！就好比我们盖房子，一层一层地往上堆材料。

比如说，制造硅晶圆的时候，通过气相沉积让原子或分子在基板上沉淀生长，神奇吧！2. 溶液法也很有趣哦！就好像是在调配一杯特别的“半导体饮料”。

想想看，把各种材料溶解在溶液里，然后让它们在合适的条件下反应、结晶，不就像我们调饮料让它变得独特一样嘛！像在制备某些有机半导体时就常用这种方法呢。

3. 外延生长法呀，简直就是给半导体“添砖加瓦”！就如同建房子要把砖头一块块整齐地垒上去一样。

比如在蓝宝石上外延生长氮化镓，让它慢慢长成我们需要的样子，多有意思呀！4. 分子束外延呢，就像是精心雕琢一件艺术品！它那么精细、那么准确。

就像一个艺术家小心翼翼地描绘每一笔，让半导体的品质超高，像在制造超高精度的半导体器件时就会用到它呢！5. 固相反应法可神奇啦！这就像是一场材料之间的“化学反应大派对”！不同的材料混合在一起，经过加热等处理，发生反应变成半导体。

像陶瓷半导体很多就是这么来的哟！6. 溶胶-凝胶法，哎呀，就好像在玩泥巴塑造半导体一样！把材料制成溶胶，再转化成凝胶，然后经过处理就成了半导体。

举个例子，一些氧化物半导体可以通过这种方法制备哦。

7. 脉冲激光沉积法，哇塞，就像是用激光射出半导体的未来！那强烈的激光瞬间作用，让材料沉积在基板上。

在一些特殊的半导体薄膜制备中就发挥大作用啦！8. 水热法呢，有点像在给半导体做一次“温泉疗养”！在高温高压的水溶液环境中，让材料发生变化形成半导体。

这方法在制备一些特殊的半导体晶体时可常用啦！我的观点结论：这些半导体材料的制备方法各有各的奇妙之处，它们推动着半导体行业不断向前发展，让我们的科技生活变得更加丰富多彩！。

半导体实验技术材料制备注意事项汇总引言半导体实验技术是现代科学研究和工程设计中不可或缺的一部分。

在进行半导体实验研究时，材料制备是其中至关重要的环节之一。

本文将总结一些半导体实验技术材料制备的注意事项，以帮助读者提高实验效果和减少操作过程中的错误。

一、原料选择和准备在半导体实验中，原料的选择和准备是影响实验结果的重要因素。

首先，要确保使用的原料纯度高，并避免含有杂质。

此外，对于一些特殊实验要求的材料，如有机半导体，需要特别注意其稳定性和制备条件。

在准备原料时，要注意避免污染和氧化。

污染会影响实验结果的可靠性，而氧化会导致材料性能的变化。

因此，在进行实验前，应先了解材料的氧化机制，并采取相应的防护措施。

此外，要保持实验室的清洁和干燥，以避免湿度对材料造成的损害。

二、样品制备和加工在进行半导体实验中，样品的制备和加工过程直接影响实验结果的准确性和可重复性。

首先，要确保样品的形状和尺寸符合实验要求，并保证表面的光洁度和平整度。

这可以通过采用适当的切割和打磨工艺来实现。

在样品加工过程中，要注意避免机械应力对半导体材料的损伤。

尽量选择合适的切割方法并采取适当的切割角度，以减少应力聚集和晶格畸变。

此外，要注意避免机械划伤或表面污染，通过适当的保护和清洁措施来保持样品的完整性和纯净度。

三、器件制备和测试在进行半导体实验中，器件的制备和测试是实验的最终目标。

在器件制备过程中，要选择合适的工艺流程，并确保工艺参数的准确性和一致性。

此外，要注意材料之间的相容性，避免出现材料相互反应或相分离的现象。

在器件测试过程中，要根据实验要求选择合适的测试方法和设备。

同时要注意测试环境的稳定性和准确性，以获得可靠的测试结果。

此外，对于一些特殊的器件，如光电二极管和晶体管，要注意其工作温度和光照强度的控制。

四、安全和环保在进行半导体实验技术材料制备过程中，安全和环保是至关重要的。

首先，要熟悉实验室的安全规范，并遵循正确的实验操作步骤。
