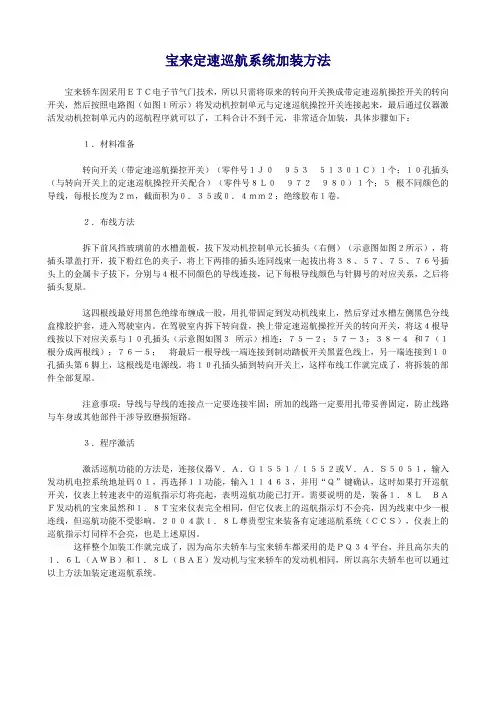

宝来定速巡航系统加装方法宝来轿车因采用ＥＴＣ电子节气门技术，所以只需将原来的转向开关换成带定速巡航操控开关的转向开关，然后按照电路图（如图１所示）将发动机控制单元与定速巡航操控开关连接起来，最后通过仪器激活发动机控制单元内的巡航程序就可以了，工料合计不到千元，非常适合加装，具体步骤如下：１．材料准备转向开关（带定速巡航操控开关）（零件号１Ｊ０９５３５１３０１Ｃ）１个；１０孔插头（与转向开关上的定速巡航操控开关配合）（零件号８Ｌ０９７２９８０）１个；５根不同颜色的导线，每根长度为２ｍ，截面积为０．３５或０．４ｍｍ２；绝缘胶布１卷。
２．布线方法拆下前风挡玻璃前的水槽盖板，拔下发动机控制单元长插头（右侧）（示意图如图２所示），将插头罩盖打开，拔下粉红色的夹子，将上下两排的插头连同线束一起拔出将３８、５７、７５、７６号插头上的金属卡子拔下，分别与４根不同颜色的导线连接，记下每根导线颜色与针脚号的对应关系，之后将插头复原。
这四根线最好用黑色绝缘布缠成一股，用扎带固定到发动机线束上，然后穿过水槽左侧黑色分线盒橡胶护套，进入驾驶室内。
在驾驶室内拆下转向盘，换上带定速巡航操控开关的转向开关，将这４根导线按以下对应关系与１０孔插头（示意图如图３所示）相连：７５－２；５７－３；３８－４和７（１根分成两根线）；７６－５；将最后一根导线一端连接到制动踏板开关黑蓝色线上，另一端连接到１０孔插头第６脚上，这根线是电源线。
将１０孔插头插到转向开关上，这样布线工作就完成了，将拆装的部件全部复原。
注意事项：导线与导线的连接点一定要连接牢固；所加的线路一定要用扎带妥善固定，防止线路与车身或其他部件干涉导致磨损短路。
３．程序激活激活巡航功能的方法是，连接仪器Ｖ．Ａ．Ｇ１５５１／１５５２或Ｖ．Ａ．Ｓ５０５１，输入发动机电控系统地址码０１，再选择１１功能，输入１１４６３，并用“Ｑ”键确认，这时如果打开巡航开关，仪表上转速表中的巡航指示灯将亮起，表明巡航功能已打开。

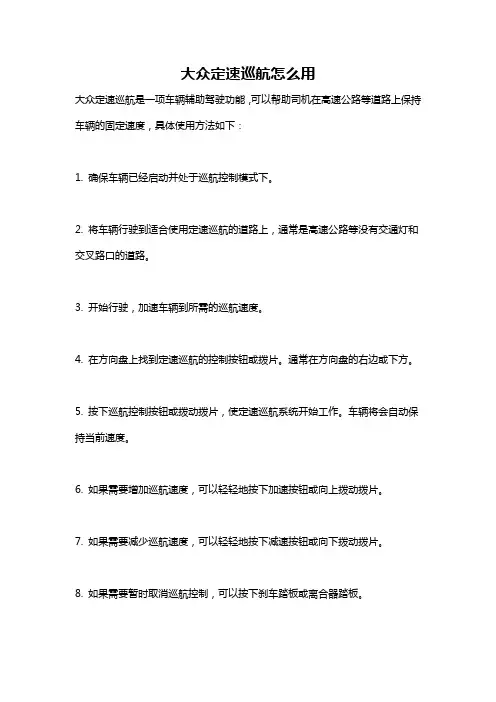

大众定速巡航怎么用
大众定速巡航是一项车辆辅助驾驶功能，可以帮助司机在高速公路等道路上保持车辆的固定速度，具体使用方法如下：
1. 确保车辆已经启动并处于巡航控制模式下。
2. 将车辆行驶到适合使用定速巡航的道路上，通常是高速公路等没有交通灯和交叉路口的道路。
3. 开始行驶，加速车辆到所需的巡航速度。
4. 在方向盘上找到定速巡航的控制按钮或拨片。
通常在方向盘的右边或下方。
5. 按下巡航控制按钮或拨动拨片，使定速巡航系统开始工作。
车辆将会自动保持当前速度。
6. 如果需要增加巡航速度，可以轻轻地按下加速按钮或向上拨动拨片。
7. 如果需要减少巡航速度，可以轻轻地按下减速按钮或向下拨动拨片。
8. 如果需要暂时取消巡航控制，可以按下刹车踏板或离合器踏板。
9. 如果需要重新启动巡航控制，可以放开刹车踏板或离合器踏板，并轻轻按下“RES”按钮。
10. 当需要完全取消巡航控制时，可以按下取消按钮或拨动拨片。
5053匹配编码汇总指南安全开门功能此功能表现为按一下遥控的开锁键仅打开司机旁的车门连续按两次打开全车车门。
配合15KM/H落锁功能可有效防止抢劫。
用5053软件进入到46-07单元修改前的长编码18D802487F2D8405484F01E011A0 修改后的编码19D802487F2D8405484F01E011A0 一键升窗先来解释一下“一键升窗”原车在锁车后要一直按住摇控器锁键不能松手没关的玻璃才会升到顶按到中途松开遥控器玻璃窗就会停下来.现在更改编码后只要按一下键摇控的关门键玻璃窗就可以直接关上了。
注可一键关闭所有的车窗包括天窗。
1、舒适系统零件号1K0 959 433 AM 准备一条数据线连上电脑用5053软件进入到46点击07单元只要将原来的编码:19D8 0208 7F2D 8405 484F 01E0 11A0 改成19D8 0248 7F2D 8405 484F 01E0 11A0拔掉钥匙打开车窗然后锁车按住锁车键不放直到玻璃启动放开锁车键车窗玻璃仍然上升。
完成。
2、舒适系统零件号1K0 959 433 CA 备一条数据线连上电脑用5053软件进入到46点击07单元只要将原编码为11900A000106087F2D04840560084F01E0FCA0 变更为11900A000106487F2D04840560084F01E0FCA0拔掉钥匙打开车窗然后锁车按住锁车键不放直到玻璃启动放开锁车键车窗玻璃仍然上升。
完成。
一键升窗冠军版测试成功天窗无法一键关闭。
5053467 0C改4C 离回家、自动解锁离家、回家模式5053 97 拔钥匙自动解锁5053 467 离家、回家灯用5053 进入09中央电器控制单元把长编码第一位改为A 就可以实现离家/回家功能ps长编码都是16进制的A不是代表字母而是十六进制的10BCDEF则分别代表11、12、13、14、15将1改为A就是相当于十进制的将1改为10。

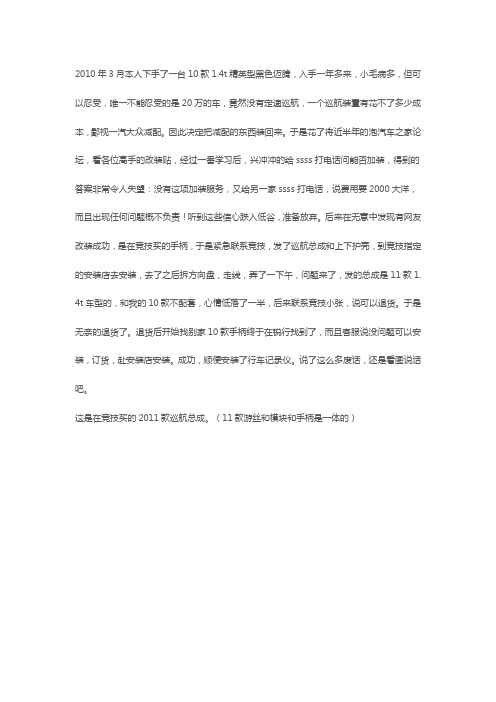

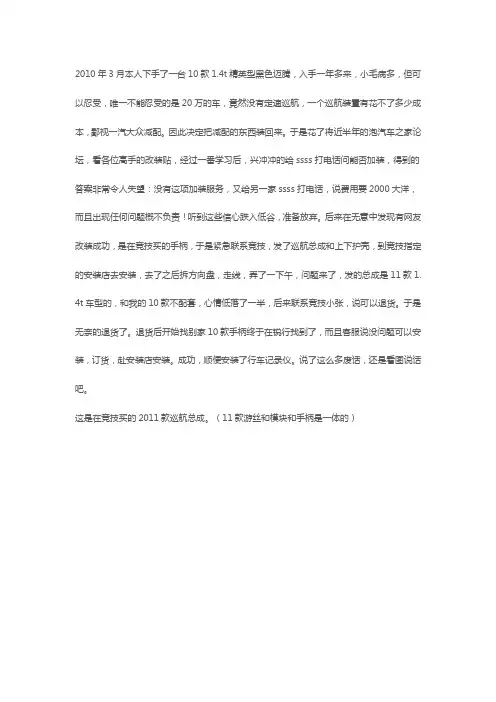

2010年3月本人下手了一台10款1.4t精英型黑色迈腾，入手一年多来，小毛病多，但可以忍受，唯一不能忍受的是20万的车，竟然没有定速巡航，一个巡航装置有花不了多少成本，鄙视一汽大众减配。
因此决定把减配的东西装回来。
于是花了将近半年的泡汽车之家论坛，看各位高手的改装贴，经过一番学习后，兴冲冲的给ssss打电话问能否加装，得到的答案非常令人失望：没有这项加装服务，又给另一家ssss打电话，说费用要2000大洋，而且出现任何问题概不负责！听到这些信心跌入低谷，准备放弃。
后来在无意中发现有网友改装成功，是在竞技买的手柄，于是紧急联系竞技，发了巡航总成和上下护壳，到竞技指定的安装店去安装，去了之后拆方向盘，走线，弄了一下午，问题来了，发的总成是11款1. 4t车型的，和我的10款不配套，心情低落了一半，后来联系竞技小张，说可以退货。
于是无奈的退货了。
退货后开始找别家10款手柄终于在锐行找到了，而且客服说没问题可以安装，订货，赴安装店安装。
成功，顺便安装了行车记录仪。
说了这么多废话，还是看图说话吧。
这是在竞技买的2011款巡航总成。
（11款游丝和模块和手柄是一体的）这是在锐行买的10款巡航手柄（10款迈腾1.4t想装定速巡航的车友们一定注意，以免走我的弯路，10款的游丝、模块、手柄是分体的）：原车多功能方向盘：改装店技术总监拆方向盘，速度极快，没等我相机到位已经拆了，所以没有照片，不过这里我把步骤用文字表述一下：1、方向盘右打90度，后面有一个卡子，用一字改锥敲一下，可取下气囊2、去气囊游丝3、拆多功能模块4、装上新的手柄5、在新装的手柄上装上多功能模块，游丝，气囊，上螺丝。
6、走线我重点把走线的步骤说一下，用配套的线把J527的T16A的16角接发动机T94插头的19角，这个一定不能弄错，我之前看帖子有网友说是T16a这端接的是5脚，于是按部就班，结果上电脑的时候显示转向开关有缺陷，而且巡航图标旁边出现了一个大大的惊叹号，折腾了好久才弄明白，经验之谈。
DIY 上海大众朗逸加装电子定速巡航完全教程朗逸定速巡航说明书：[ 本帖最后由 naturey 于 2009-11-04 15:24 编辑 ]借我一个熔炉，还你一块金子。
返回顶部返回本版 回复本帖 举报 胖哥聊车naturey白银长老 [认证车主]发表于 2009-11-03 23:00威望：1358积分：60帖子： 29精华：12注册： 08-10-23 来自：广东 广州车系：朗逸 车型： 08款 1.6 手动品悠版 状态：离线博客 | 相册 |短消息改装电路图：借我一个熔炉，还你一块金子。
返回顶部 返回本版 回复本帖 举报五周年【我是传奇】不可错过的精彩naturey白银长老 [认证车主]威望：1358 积分：60 帖子：29 精华：发表于 2009-11-03 23:01需更换的部件： 1、巡航线束12 注册： 08-10-23 来自：广东 广州 车系：朗逸 车型： 08款 1.6 手动品悠版 状态：离线博客 | 相册 |短消息2、带巡航开关的手柄3、BCM （车身控制模块），只有手动品悠需要换，自动品悠及品雅不需要换[ 本帖最后由 naturey 于 2009-11-04 12:14 编辑 ]借我一个熔炉，还你一块金子。
返回顶部返回本版 回复本帖 举报 汽车之家--路虎全系激情试驾体验会naturey白银长老 [认证车主]发表于 2009-11-03 23:01要用到的工具：威望：1358积分：60帖子：29 精华：12 注册： 08-10-23 来自：广东 广州 车系：朗逸车型： 08款 1.6 手动品悠版 状态： 离线博客 | 相册 |短消息还需要T15、T20、T25梅花螺丝刀，钳子，剪钳，穿线用的铁丝。
5053数据线 5053数据线不是4S 店使用的电脑系统，这个相当于民间的强大工具。
只需要使用手提电脑，一头接手提电脑的USB 接口，一头接汽车上的CAN-BUS 接口，就可以读取、修改汽车各模块的数据，购买数据线时，一般附送软件，用户只需要学会使用软件就可以对爱车为所欲为，现在我们就用这个工具来激活电子定速巡航功能。
一汽-大众车系驾驶辅助系统故障案例分析(2)王光宏【期刊名称】《汽车与驾驶维修：维修版》【年(卷),期】2017(000)003【总页数】3页(P82-84)【作者】王光宏【作者单位】广州华胜豪车专修连锁集团【正文语种】中文故障现象：一辆2011款迈腾B7L轿车，装备CGM缸内直喷发动机及DSG6挡双离合变速器。
用户反映该车打开点火开关或起动发动机后，挂入倒档无倒车影像，只显示OPS功能。
检查分析：维修人员连接故障诊断仪VAS5052检测，6C-后视映像机系统有2个故障码：00466——由于电压过低造成功能受限未达到下限（静态）；00532——供电电压达到下限（静态）。
参考故障码内容，初步判断为控制单元供电电压故障。
查阅电路图，检查倒车影像控制器供电熔丝SC37电压正常，且熔丝接触良好。
于是拆下行李舱右饰板，然后拆下倒车影像控制器插头检查供电是否正常，发现控制器周围有水迹，插头及控制器已腐蚀（图29）。
由此说明为倒车影像控制单元进水导致倒车影像无法显示故障。
按照常规思路，更换控制单元即可，但导致倒车影像进水的漏水点在哪里呢？如果不找到漏水点，更换控制单元后有可能再次损坏。
经仔细检查发现，右后天窗排水管下端脱出，导致倒车影像控制器进水，属于装配错误所致，排水管贴紧右后灯座白色固定螺丝，导致排水口端脱出（图30）故障排除：更换倒车影像控制单元，修复右后天窗排水管，故障排除。
回顾总结：通过此案例告诉我们，诊断故障一定要遵循由简入繁的诊断思路。
分析上述维修过程，根据故障码内容清晰判断为控制单元供电故障，查阅电路图，顺藤摸瓜诊断即可。
同时在找到故障件后，一定要分析故障件损坏的原因，此车辆若是直接更换倒车影像控制单元，天窗漏水点没有找到，新的控制单元更换后将再次损坏。
故障现象：一辆2011年款速腾轿车，装备CFBA缸内直喷发动机及DSG7挡双离合变速器。
用户反映该车定速巡航功能失效。
检查分析：维修人员连接故障诊断仪VAS5052检查发动机控制单元，发现存储如图31所示故障码。
大众车系主动巡航控制系统简介王振龙【期刊名称】《汽车维修与保养》【年(卷),期】2013(000)007【总页数】5页(P71-75)【作者】王振龙【作者单位】【正文语种】中文巡航控制系统(Cruise Control System)简称CCS，该系统对汽车速度和行驶状态进行调节和控制，以减轻驾驶员的疲劳强度，提高行车安全性以及舒适性。
汽车巡航控制系统如图1所示，下文将介绍主动巡航控制系统。
一、系统简介主动巡航控制系统(Adaptive Cruise Control，自适应巡航控制系统)简称ACC，是在定速巡航系统(DCC)的基础上开发的另一种巡航系统，它能够自动保持车辆的巡航速度、保持本车与前方车辆设定的安全距离。
ACC系统提高了驾驶舒适性，减少了对油门踏板、制动踏板的操作，大大缓解了驾驶员长途驾驶的疲劳强度。
ACC系统模仿蝙蝠超声波定位飞翔的原理，使汽车按照驾驶员的意图保持与前车的距离。
车辆前方装有一个毫米波雷达传感器，用来探测前方车辆与本车的距离，如果车距大于设定值，车辆会自动加速直至达到设定车速；如果小于设定值，车辆会自动减速。
减速通过三种方式实现：①降低发动机扭矩(减小TPS开度)；②换低速挡(配置AT变速器)；③施加制动。
如果以上三种措施没有达到预定车速，系统将通过仪表警示灯及声音系统提示驾驶员介入实施制动，如果车距过小有碰撞的趋势，系统的警示频率将会加快，同时关闭车窗，收紧安全带，加大制动力矩。
图1 巡航控制系统示意图1.系统功能ACC系统有四大功能：①测量前方车辆车距；②测量前方车辆车速；③测量前车位置；④选择跟踪车辆。
2.工作条件ACC不是全自动驾驶系统，主要适用于高速公路和城乡公路进行前进直线行驶，只有满足下列条件才能工作：①本车前方只有一辆车；②前车距离、速度、方位角被准确测量；③系统无故障，电控单元正确分析传感器数据；④车速在30～210km/h；⑤活动物体(ACC对固定目标无法做出反应)；⑥晴朗天气(恶劣天气如雨、雪、泥水，由于雷达的探测视野受到影响，故影响ACC系统的稳定性)。
栏目编辑：王云刚 ******************故障一点通Service Slants852012/2·汽车维修与保养图1 确定修复点图2 安装磁环控制器插头磁环安装位置一汽大众新宝来编码错误导致定速巡航无法开启故障现象：定速巡航无法启用。
故障诊断与排除：进入BCM，检查巡航开关信号，正常；BCM编码也正常。
考虑到信号要传给发动机控制单元，进入发动机控制单元发现，此车编码为1，而正常车的是31。
对发动机控制单元重新编码，故障排除。
(文/成杰)一汽大众迈腾轮胎内积水导致车辆高速时车身振动故障现象：当车辆以120km/h的时速行驶时，方向盘抖动严重。
故障诊断与排除：造成车身抖动的原因有，轮胎及轮毂；传动轴；发动机支承；减震器；底盘支臂胶套；变速器变矩器等。
先进行了简单的检查和处理：调整发动机支承；检查轮胎及底盘胶套等，均正常，没有发现碰撞过的痕迹。
车辆抖动发生在时速超过100km/h时，某个旋转部件动平衡失衡造成故障的可能性非常大。
于是再次对该车四个轮胎进行动平衡，进行路试，故障依旧。
会不会轮胎动平衡仪器存在偏差？为了印证这个想法，找到一家品牌轮胎专营店，再次进行轮胎动平衡，此时发现有一条轮胎总是存在偏差，于是对该轮胎进行了拆卸检查，发现轮胎里面有积水。
可能是车胎损伤后涉水或在修补轮胎时进水，轮胎内的积水在轮胎旋转时，跟着旋转但不能同步，造成轮胎动平衡失准，从而导致车辆高速时的振动。
清除轮胎内的积水，试车故障消除。
(文/成杰)一汽大众迈腾误操作导致里程显示乱码故障现象：发动机电脑刷新升级后，仪表的里程显示乱码，同时收音机无法打开。
故障诊断与排除：该车辆进行发动机电脑软件刷新升级服务行动，当升级完发动机电脑软件后，出现了此故障现象。
升级刷新过程中，VAS 505VAS、5052A没有不正常的故障提示。
用VAS 5052A查询故障存储器，无故障存储记忆。
根据故障原因分析，此故障与新车“运输模式启用”相同，使用VAS 5052A关闭运输模式，故障排除。
