汽轮机课程设计任务书
汽轮机课程设计任务书汽轮机课程设计任务书课程设计是学生对主干专业课及所学知识的综合应用，是学校实现培养目标不可缺少的重要实践教学环节。
一、教学目的1.培养学生正确的设计思想与方法、严谨的科学态度和良好的工作作风，树立自信心。
2.培养学生运用所学的理论知识和技能解决实际问题的能力及其基本工程素质。
3.培养学生获取信息和综合处理信息的能力、文字和语言表达能力以及合作工作能力。
4.巩固、深化和扩展学生的理论知识与初步的专业技能。
二、选题要求1.课程设计的选题应属课程范围，选题应能满足课程教学目的与要求，能使学生得到较全面的综合训练。
2.课程设计的题目应尽可能有实用背景，对模拟性质的“题目”不得年年重复使用。
3.课程设计题目的难度和工作量应适应学生的知识和能力状况，使学生在规定的时间内既工作量饱满，又经过努力能够完成。
4.课程设计题目既可由指导教师拟定，也可学生自拟，经系（教研室）主任审定同意后方可执行。
三、对学生的要求1.学生必须修完课程设计的先修课程，才有资格做课程设计。
2.明确课程设计的目的和重要性，认真领会课程设计的题目，读懂课程设计指导书的要求，学会设计的基本方法与步骤，积极认真地做好准备工作。
3.课程设计中，学会如何运用前修知识与收集、归纳相关资料解决具体问题的方法。
4.严格要求自己，自信但不固执，独立完成课程设计任务，善于接受教师的指导和听取同学的意见，有意识地树立严谨的科学作风，要独立思考，刻苦钻研，勇于创新，按时完成课程设计任务。
5.使用规定的课程设计用纸与封面，按要求书写课程设计说明书并装订成册，如附有图纸或附件需单独装订，应将所有材料一同装入学校规定的课程设计袋内。
四、汽轮机课程设计的目的及任务：1．系统地总结、巩固并应用《汽轮机原理》课程中已学过的理论知识，重点掌握汽轮机热力设计的方法、步骤。
2、通过设计对整个汽轮机的结构作进一步的了解，明确主要零部件在整个机组中的作用。
3、通过设计了解并掌握我国当前的技术政策和国家标准、设计资料等。
课程设计汽轮机
课程设计汽轮机一、教学目标本课程的目标是让学生掌握汽轮机的基本原理、结构和工作流程，了解汽轮机在现代工业中的应用及其重要性。
知识目标：学生能够描述汽轮机的基本原理、结构和工作流程，了解汽轮机的分类和特点。
技能目标：学生能够运用所学知识分析汽轮机的工作性能，进行简单的故障诊断和维护。
情感态度价值观目标：学生能够认识到汽轮机在现代工业中的重要性，培养对汽轮机技术的兴趣和热情。
二、教学内容本课程的教学内容主要包括汽轮机的基本原理、结构、工作流程及其在现代工业中的应用。
1.汽轮机的基本原理：学生将学习汽轮机的工作原理，包括蒸汽的生成、膨胀和做功过程。
2.汽轮机的结构：学生将了解汽轮机的主要组成部分，如转子、静子、调速系统等，并学习其功能和相互关系。
3.汽轮机的工作流程：学生将掌握汽轮机的工作流程，包括蒸汽的进入、膨胀、排气等阶段。
4.汽轮机在现代工业中的应用：学生将学习汽轮机在电力、石油、化工等领域的应用及其重要性。
三、教学方法本课程将采用讲授法、案例分析法和实验法等多种教学方法，以激发学生的学习兴趣和主动性。
1.讲授法：教师将通过讲解汽轮机的基本原理、结构和工作流程，引导学生掌握相关知识。
2.案例分析法：教师将提供汽轮机实际运行案例，引导学生运用所学知识进行分析，提高学生的实际操作能力。
3.实验法：学生将有机会进行汽轮机模型实验，观察和验证汽轮机的工作原理，增强对知识的理解和记忆。
四、教学资源本课程将使用教材、参考书、多媒体资料和实验设备等多种教学资源。
1.教材：将选用权威、实用的教材，为学生提供全面、系统的学习资料。
2.参考书：提供相关的参考书籍，丰富学生的知识视野。
3.多媒体资料：利用多媒体课件、视频等资料，生动展示汽轮机的工作原理和实际运行场景。
4.实验设备：提供汽轮机模型实验设备，让学生亲自动手操作，提高实践能力。
五、教学评估本课程的评估方式将包括平时表现、作业、考试等多种形式，以全面客观地评价学生的学习成果。
汽轮机课程设计
第一章23 MW凝汽式汽轮机设计任务书1.1设计题目：23MW凝汽式汽轮机热力设计1.2设计任务及内容根据给定条件完成汽轮机各级尺寸的确定及级效率和内功率的计算。
在保证运行安全的基础上，力求达到结构紧凑、系统简单、布置合理、使用经济性高。
汽轮机设计的主要内容：1.确定汽轮机型式及配汽方式；2.拟定热力过程及原则性热力系统，进行汽耗量于热经济性的初步计算；3.确定调节级型式、比焓降、叶型及尺寸等；4.确定压力级级数，进行比焓降分配；5.各级详细热力计算，确定各级通流部分的几何尺寸、相对内效率、内功率与整机实际热力过程曲线；6.整机校核，汇总计算表格。
1.3设计原始资料额定功率：23MW设计功率：18.4MW新汽压力：3.43MR新汽温度：435 C排汽压力：0.005MR冷却水温：22 C机组转速：3000r/mi n回热抽汽级数：5给水温度：168 C1.4设计要求1.严格遵守作息时间，在规定地点认真完成设计，设计共计两周；2.完成设计说明书一份，要求过程完整，数据准确；3.完成通流部分纵剖面图一张（A0图）4.计算结果以表格汇总。
第二章多极汽轮机热力计算2.1近似热力过程曲线的拟定一、进排汽机构及连接管道的各项损失蒸汽流过个阀门及连接管道时，会产生节流损失和压力损失。
表2-1列出了这些损失通常选取范围。
表2-1汽轮机各阀门及连接管道中节流损失和压力估取范围s二、汽轮机近似热力过程曲线的拟定根据经验，对一般非中间再热凝汽式汽轮机可近似地按图 2-2所示方法拟定近似 热力过程曲线。
由已知的新汽参数p o 、t o ，可得汽轮机进汽状态点0,并查得初比焓 h °=3304.2kj/kg 。
由前所得，设进汽机构的节流损失 △ P °=0.04 R=0.1372 MPa 寻到调 节级前压力R = P 0 - △ P °=3.2928MPa 并确定调节级前蒸汽状态点1。
过1点作等 比熵线向下交于P x 线于2点，查得h 2t =2152.1kj/kg ,整机的理想比焓降（少罟）=h ° -h 2t =330422228=11764j 2kg 。
汽轮机课程设计
动力实1101-1102
答疑地点：
4-6周 答辩时间：待定
一校区教四楼310
指导书、报告： 教务系统下载
设计题目工程背景介绍
武汉汽轮机厂生产的B12-50∕10型背压式汽轮机。 调节级为复速级，三个压力级。 主蒸汽压力：4.9MPa，主蒸汽温度：435℃，主蒸汽 流量：150t/h，排汽压力0.98MPa，额定功率12MW。 该机组由于实际供热负荷的大幅增加，汽轮机偏离 原有设计工况，主蒸汽流量由150t/h降低至55t/h(冬季) 和40t/h(夏季)。 为适应新的运行状态，对机组进行了改造，第一次 改造后调节级级后温度达395℃（要求<350℃），排汽温 度达到 350 ℃（原额定流量下为 300 ℃），且机组功率 <2MW。第二次改造重新设计汽轮机通流截面积 ，调节级 级后温度<350℃，机组功率>3MW。
设计题目
设计限制条件 ⑴通流尺寸 通流面积的改变方法为封堵压力级部分喷嘴， 喷嘴封堵数目为整数，通过膨胀比由喷嘴面积确定 动叶计算通流面积； ⑵调节级后蒸汽温度 调节级后蒸汽温度<350℃； ⑶压力级级数 压力级级数可减少，不可增加； ⑷调节级喷嘴前压力 全开调节汽门时，调节汽门及管道压降取 0.15MPa，工况1调节级喷嘴前压力<4.05MPa，工况 2调节级喷嘴前压力<4.15MPa。
h s
Pa M Pa 5 9 0. 5M 1： 0.8 况 ： 工 况2 工
设计题目
已知设计参数：
⑴ 蒸汽参数 工况1：主蒸汽温度435℃ ，主蒸汽压力4.2MPa，排汽 压力0.95MPa，主蒸汽流量 55t/h； 工况2：主蒸汽温度435℃ ，主蒸汽压力4.3MPa，排汽 压力0.85MPa，主蒸汽流量 40t/h。 ⑵ 汽轮机复速级及压力级通流部分尺寸 计算喷嘴、动叶出口面积
汽轮机设备及系统课程设计 (2)
汽轮机设备及系统课程设计背景汽轮机是一种广泛应用于发电、驱动船舶、滑行作业车辆等领域的热力机械设备。
本课程设计旨在通过对汽轮机设备及系统的研究和分析，加深学生对汽轮机的认识，培养学生的工程设计能力，提高学生的实践操作技能。
课程目标本课程的主要目标为：1.深入了解汽轮机的构造、原理和工作过程；2.掌握汽轮机的设计和分析方法；3.学习汽轮机的维护和运行管理；4.提高学生的课程设计和实践操作能力。
课程内容本课程的内容主要包括以下几个方面：1. 汽轮机的基本构造和原理汽轮机由旋转和静止部分组成。
其中旋转部分有转子、转盘等，静止部分有固定叶片、导叶片等。
汽轮机的主要工作原理是空气被压缩、加热、然后将高速气流通过叶片，产生旋转力，驱动轴。
2. 汽轮机的设计和分析方法汽轮机设计和分析需要考虑多个因素，如轴承、叶片、转子等各个部分的尺寸和材质选择，以及元件的制造工艺等。
本课程将介绍汽轮机的设计和分析方法，让学生了解和掌握汽轮机的设计要点。
3. 汽轮机的维护和运行管理汽轮机的维护和运行管理是确保汽轮机正常运转的重要步骤。
学生需要学习汽轮机的维护和运行管理的基本知识，掌握相关的检修和维护技巧，并且了解故障排除方法。
4. 课程设计课程设计是本课程的重要内容，学生需要在老师的指导下独立完成一次汽轮机的设计或分析，通过实践锻炼自己的技能，同时巩固掌握课程内容。
课程考核课程考核包括平时成绩和期末考试成绩。
平时成绩包括出勤率、课堂表现、讨论和小组作业等。
期末考试成绩包括理论知识考核和课程设计评估。
结语本课程通过对汽轮机设备及系统的研究和分析，让学生了解汽轮机的构造、原理和工作过程，掌握汽轮机的设计和分析方法，并且提高学生的实践操作能力。
期望学生通过本课程的学习，能够成为具有实践能力和创新精神的优秀工程师。
汽轮机课程设计
汽轮机课程设计1. 设计背景汽轮机是一种利用蒸汽能转换为机械能的热动力设备，广泛应用于发电厂、石油化工企业等各类工业领域。
由于汽轮机的运行原理比较复杂，对于机电工程专业的学生来说，汽轮机的学习和应用都是一个重要的课程。
本文旨在给出一种基于汽轮机学习的课程设计方案，帮助学生更好地理解汽轮机的工作原理和应用，培养学生的实践能力。
2. 设计内容2.1 设计目标•了解汽轮机工作原理和组成结构；•掌握汽轮机调节运行的方法；•能够进行汽轮机数据处理和分析；•能够对汽轮机进行维修和保养。
2.2 设计步骤1.理论学习学生需要先学习汽轮机的工作原理、组成结构、调节运行方法等相关理论知识，这些知识可以通过课堂讲授、教材阅读、网络资源等途径获取。
2.实践练习学生需要通过实践操作来巩固和应用所学的理论知识，具体包括以下几个方面：–数据采集和处理：学生需要使用传感器和数据采集系统对汽轮机进行数据采集，并通过计算机软件进行数据处理和分析。
–检测和维修：学生需要使用专业工具和设备对汽轮机进行检测和维修，包括清洁、换油、更换零部件等。
–模拟实验：学生需要通过模拟实验来模拟汽轮机的运行状态，观察和研究汽轮机的性能指标和工况变化。
3.报告撰写学生需要根据实践操作和理论研究的结果，编写一份详细的课程设计报告，包括以下内容：–设计背景和目标；–理论学习的；–实践操作的过程和方法；–实验结果和数据处理分析；–操作中遇到的问题和解决方案；–对课程设计的和反思，提出改进建议。
3. 设计意义和价值本课程设计方案可以帮助学生更好地理解汽轮机的工作原理和应用，开拓学生的实践能力和创新意识。
同时，本方案设计的实践操作环节可以使学生了解汽轮机在实际应用中的变化和运行状况，掌握对汽轮机的维修和保养方法，提高综合实践能力和操作技能。
通过本方案的学习，学生可以更好地适应工作环境的需求，为未来的职业生涯打下坚实的基础。
4.汽轮机作为一种重要的热动力设备，在各行各业中都有广泛的应用。
大学汽轮机课程设计
大学汽轮机课程设计一、课程目标知识目标：1. 理解并掌握汽轮机的基本结构、工作原理及性能参数；2. 学习汽轮机的设计原则，了解不同类型汽轮机的特点及适用场合；3. 掌握汽轮机热力计算、气动计算和强度计算的基本方法；4. 了解汽轮机系统优化设计及节能技术。
技能目标：1. 能够运用所学知识进行汽轮机选型、设计和计算；2. 培养学生运用CAD等软件绘制汽轮机零部件图纸的能力；3. 培养学生运用专业软件对汽轮机系统进行仿真分析的能力；4. 提高学生解决实际工程问题的能力。
情感态度价值观目标：1. 培养学生热爱祖国、热爱专业，树立正确的价值观；2. 培养学生严谨求实、团结协作的科学态度；3. 增强学生的环保意识，认识到节能减排的重要性；4. 培养学生勇于创新、敢于挑战的精神。
本课程针对大学高年级学生，结合学科特点和教学要求，将目标分解为具体的学习成果。
通过本课程的学习，使学生具备扎实的汽轮机理论知识，较强的实践能力和创新精神，为我国汽轮机行业的发展贡献力量。
二、教学内容1. 汽轮机概述：介绍汽轮机的发展历程、基本结构、分类及工作原理，对应教材第一章内容。
- 汽轮机的基本结构及工作原理；- 汽轮机的类型及适用场合。
2. 汽轮机设计与计算：讲解汽轮机设计原则、热力计算、气动计算和强度计算方法，对应教材第二章和第三章内容。
- 汽轮机设计原则及流程；- 汽轮机热力计算方法；- 汽轮机气动计算方法；- 汽轮机强度计算方法。
3. 汽轮机系统设计与优化：介绍汽轮机系统设计方法、优化原则及节能技术，对应教材第四章内容。
- 汽轮机系统设计方法；- 汽轮机系统优化原则；- 节能技术及其在汽轮机中的应用。
4. 汽轮机零部件设计：分析汽轮机主要零部件的设计方法及注意事项，对应教材第五章内容。
- 汽轮机叶片设计；- 汽轮机转子设计；- 汽轮机静子设计。
5. 汽轮机设计实例及仿真分析：结合实际工程案例，运用专业软件进行汽轮机设计及仿真分析，对应教材第六章内容。
l汽轮机课程设计
l汽轮机课程设计一、课程目标知识目标：1. 理解汽轮机的基本原理与结构，掌握其主要部件的作用及相互关系。
2. 掌握汽轮机工作循环的类型，了解其热效率的影响因素。
3. 掌握汽轮机的主要性能参数，能够进行简单的性能计算。
技能目标：1. 能够分析汽轮机的能量转换过程，绘制简单的热力循环图。
2. 学会使用相关软件或工具对汽轮机性能进行模拟和优化。
3. 能够运用所学知识，针对特定问题提出汽轮机的改进措施。
情感态度价值观目标：1. 培养学生对能源转换与利用的兴趣，增强节能环保意识。
2. 培养学生的团队协作精神，提高沟通与交流能力。
3. 引导学生关注我国汽轮机行业的发展，激发学生为祖国能源事业作贡献的志向。
课程性质：本课程为专业选修课，旨在帮助学生深入理解汽轮机的工作原理，提高解决实际问题的能力。
学生特点：学生处于高年级阶段，已具备一定的专业基础知识，具有较强的自学能力和动手能力。
教学要求：结合学生特点，注重理论与实践相结合，强调知识的应用性和实用性。
通过课程学习，使学生能够将所学知识内化为具体的学习成果，为未来的职业发展打下坚实基础。
二、教学内容1. 汽轮机原理与结构- 汽轮机工作原理- 汽轮机主要部件及功能- 汽轮机分类及特点2. 汽轮机工作循环- 热力循环基本概念- 汽轮机典型热力循环分析- 热效率及其影响因素3. 汽轮机性能参数与计算- 主要性能参数介绍- 性能计算方法- 性能优化途径4. 汽轮机模拟与优化- 汽轮机性能模拟软件介绍- 模拟软件操作方法- 性能优化案例分析5. 汽轮机实际应用与改进- 汽轮机在能源领域的应用- 汽轮机常见问题分析- 改进措施及发展趋势教学内容安排与进度：第一周：汽轮机原理与结构第二周：汽轮机工作循环第三周：汽轮机性能参数与计算第四周：汽轮机模拟与优化第五周：汽轮机实际应用与改进教学内容与教材关联性：本教学内容与教材章节紧密相关，涵盖教材中关于汽轮机的基本理论、性能分析及应用实例等内容，确保学生能够系统地掌握汽轮机相关知识。
汽轮机课程设计
汽轮机课程设计汽轮机课程设计汽轮机设备及检修课程设计指导书一、课程设计目的和任务1．目的（1）系统地总结、巩固并应用《汽轮机设备及检修》课程中已学过的理论知识，重点掌握汽轮机凝汽系统结构与基本检修方法及工艺；（2）通过设计对汽轮机的局部检修过程作初步了解，培养自己的管理水平；（3）了解不同类型机组的结构特点及检修的新工艺、新方法。
2．任务对某火电厂汽轮机凝汽系统进行分析，根据所学《汽轮机设备及检修》、《热力发电厂》等有关知识，提出该凝汽设备的配置，根据机组的运行情况，设计凝汽系统的检修方案，并说明设计依据。
二、课程设计的过程课程设计过程分为：选题和资料收集阶段、分析和计划阶段、设计（论文）阶段、课程设计说明书写阶段，具体内容和任务如下：1．选题和资料收集根据课程设计提出的任务，收集相关资料。
资料包括：某火电厂汽轮机本体结构、凝汽系统基本情况、汽轮机运行规程等。
2．分析计划阶段（1）分析并确定汽轮机凝汽系统型式、特点；（2）分析并确定检修方案涉及的内容；（3）对本课程设计进行合理安排。
3．课程设计说明书写阶段要求严格按照规范要求进行设计，画出图表，编制课程设计说明书，并同时上交电子文档和打印件。
三、课程设计的方式及时间分配1．方式利用课余时间，通过查阅相关参考资料，结合教师指导，完成课程设计任务。
2．课程设计的时间和进程：课程设计规定时间：202*.6.3-202*.6.13课程设计进程：资料收集及分析计划2天设计阶段7天整理阶段2天四、课程设计的课题汽轮机凝汽系统检修方案设计五、设计注意事项1．在进行图表数据查找时要力求准确；2．设计格式要求规范；3．如有附图，应规范、美观；4．分析问题应有理有据，结论清晰明了。
六、课程设计的主要内容1．检修目的及要求；2.检修项目及基本方法；3.检修工器具及材料备件清单；4.检修安全措施等内容；5.检修流程图。
七、在课程设计期间需要填写和提交的表格和资料1．课程设计课题及任务说明；2．汽轮机本体结构简介；3．汽轮机凝汽系统简介；4．检修方案；5．设计总结；7．列出参考书籍、文献和资料；8．同时上交电子文档和打印件。
热工自动调节课程设计-闫煜解读
电厂热工过程调节课程设计设计题目：直吹式300MW单元机组控制方案年级专业：能源与动力工程（本科）学生姓名：闫煜学号： 1210240198 指导教师：薛坐远时间： 2014年11月25日目录一、课程设计目的要求 (2)二、各系统工作原理简述 (3)1、主控系统原理 (3)2、协调控制原理 (3)3、BF控制原理 (3)4、TF控制原理 (3)5、MC控制原理 (3)三、主控系统原理概述 (4)四、协调控制原理概述 (5)五、负荷分别控制原理概述 (9)六、单元机组控制方案设计 (13)1、控制方案方框图 (13)2、汽轮机控制器 (14)3、主要元件 (15)七、操作规程 (15)八、主要参考文献 (18)课程设计目的要求一、技术条件1.单元机组控制2.协调控制3.BF控制4.TF控制5.MC控制二、编写操作规程三、简述1.主控系统原理2.协调控制原理3.负荷分别控制原理四、设计要求1.控制系统方框图2.主要器件的型号、参数和厂商：如压力转换、P、I、D 调节器，信号源等3.编写操作规程五、完成时间：2014年12月29日六、指导老师：薛坐远二、各系统工作原理简述1.主控系统原理主控制系统用来接受外不符合要求指令，并发出使机炉调节系统协调动作的指令信号。
2.协调控制原理主控系统和锅炉、汽轮机各自的调节的系统总称为协调控制系统，它担负着水、汽、煤、风、烟等诸系统的主要过程变量的闭环自动调节及整个单元机组的负荷控制任务。
3.BF控制原理锅炉跟随方式的基本工作原理是：由汽轮机调节机组的输出电功率、锅炉调节气压。
4.TF控制原理汽轮机跟苏方式的基本工作原理是：由锅炉调节机组的输出功率，汽轮机调节汽压。
5.MC控制原理由操作员取代控制器，手动改变锅炉的主控指令Mb，调节机组的输出功率，不接受任何外部的负荷要求之令，主控系统相当于被切除。
三、主控系统原理概述1.单元机组主控制系统的概念大型机组负荷控制的首要任务:保证机组出力适应电网的负荷变化要求、维持机组稳定运行。
汽轮机课程设计

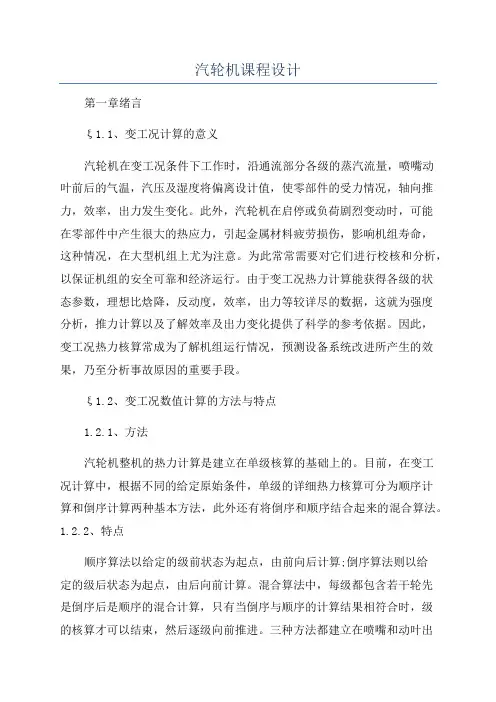

汽轮机课程设计第一章绪言ξ1.1、变工况计算的意义汽轮机在变工况条件下工作时，沿通流部分各级的蒸汽流量，喷嘴动叶前后的气温，汽压及湿度将偏离设计值，使零部件的受力情况，轴向推力，效率，出力发生变化。
此外，汽轮机在启停或负荷剧烈变动时，可能在零部件中产生很大的热应力，引起金属材料疲劳损伤，影响机组寿命，这种情况，在大型机组上尤为注意。
为此常常需要对它们进行校核和分析，以保证机组的安全可靠和经济运行。
由于变工况热力计算能获得各级的状态参数，理想比焓降，反动度，效率，出力等较详尽的数据，这就为强度分析，推力计算以及了解效率及出力变化提供了科学的参考依据。
因此，变工况热力核算常成为了解机组运行情况，预测设备系统改进所产生的效果，乃至分析事故原因的重要手段。
ξ1.2、变工况数值计算的方法与特点1.2.1、方法汽轮机整机的热力计算是建立在单级核算的基础上的。
目前，在变工况计算中，根据不同的给定原始条件，单级的详细热力核算可分为顺序计算和倒序计算两种基本方法，此外还有将倒序和顺序结合起来的混合算法。
1.2.2、特点顺序算法以给定的级前状态为起点，由前向后计算;倒序算法则以给定的级后状态为起点，由后向前计算。
混合算法中，每级都包含若干轮先是倒序后是顺序的混合计算，只有当倒序与顺序的计算结果相符合时，级的核算才可以结束，然后逐级向前推进。
三种方法都建立在喷嘴和动叶出口截面连续性方程和单级工作原理的基础上，并且计算时，级流量和几何尺寸是已知的。
与此相对应，单级的数值计算也有顺序，倒序和混合三种算法。
汽轮机在级在偏离设计工况工作时，在许多情况下，常常已知级后的压力以及流量，此时采用以级后状态为起点的倒序算法较为方便。
这种情况常出现在凝汽式和被压式机组的末级或是抽汽机组抽汽点前面的压力级，也可能出现第1页贵州大学课程设计在通流部分被拆除级前面的压力级，由于凝汽器内的压力或是抽汽压力或是被压发生变化，需要对其级前的功率，效率进行校核。
汽轮机课程设计
汽轮机课程设计⼀、设计任务初步设计⼀台冲动式汽轮机，⽤以带动发电机。
1. 原始数据：蒸汽初参数：p0=3.43MPa, t0=435℃;凝汽器出⼝处压⼒：pc=5.4kPa;给⽔温度：tfw=160℃;经济功率：Pc=12000kW±1%;汽轮机转速：n=3000r/min;汽轮机内效率：ηoi=0.80±1%2. 设计任务：(1). 热⼒系统设计及计算：拟定具有三级抽汽的热⼒系统，其中第2级抽汽供除氧器加热⽤；作出原则性热⼒系统图；计算系统热耗率。
(2). 汽轮机的热⼒设计及计算：调节级与压⼒级的焓降分配；调节级的⽅案⽐较及详细热⼒计算；压⼒机的详细热⼒设计及计算。
(3). 按⽐例绘出调节级与各个压⼒机的速度三⾓形，以及在i-s图上的热⼒膨胀过程曲线。
给出热⼒设计说明书。
⼆、设计机组热⼒系统1. 概述：如图1所⽰，设计机组为单机带3级回热抽汽的热⼒发电系统。
锅炉新蒸汽通过阀v3 进⼊汽轮机做功，带动发电机⼯作，乏汽通过凝汽器，经给⽔泵升压后依次通过射极抽汽器，低压加热器、除氧器、给⽔泵、⾼压加热器返回锅炉，完成循环。
2. ⼏点说明：(1). 在汽轮机设计3个抽汽⼝，分别供⾼压加热器、除氧器、低压加热器回热之⽤。
(2). 为了保证凝汽器的真空，及时排除漏⼊空⽓，设置射极抽汽器sc，利⽤阀v2的引⼊部分新蒸汽，抽出漏汽，辅助凝汽器维持真空，其凝结疏⽔汇⼊凝结⽔泵，此过程会增⼤主蒸汽流量。
(3). 除氧器⼯作压⼒恒为0.118MPa，为了在低负荷时保证其正常⼯作，新蒸汽⼀分⽀通过阀v1与汽轮机中压抽汽⼀同引⼊除氧器，以便于在不同⼯况下维持其⼯作压⼒。
此过程同样会增⼤主蒸汽流量。
(4). 汽轮机前轴封漏⽓不予利⽤，直接排空。
3. 回热系统各点温度的确定：(1). 由凝汽器出⼝处压⼒pc=5.4kPa;经⽂献[3]查得对应饱和温度ts=34.6℃;凝汽器端差取1℃，于是tc=33.6℃(2). 由除氧器⼯作压⼒0.118MPa，由⽂献[3]查得其饱和温度为tcy=104.8℃=t4;(3). 凝结⽔泵、给⽔泵温升取2℃。
汽轮机课程设计（ＰＤＦ）
（一）汽轮机热平衡估算基本数据：额定功率Pr＝10000kW，设计功率Pe＝10000kW，新汽压力p0＝4.9MPa，新汽温度t0＝435℃，排汽压力pc＝0.008MPa。
1、近似热力过程曲线的拟定在h-s图上，由p0、t0可确定汽轮机进汽状态点0并查得初比焓h0＝3282.845226J/kg。
设进汽机构的节流损失△p0＝0.05p0，得调节级前压力Po′＝0.95p0＝4.875MPa，并确定调节级前蒸汽状态点1。
设排汽损失为0.02Pc，则排汽压力pc′＝0.00816MPa。
过1点作等比熵线向下交pc′线于2点，查得h3′＝2121.36644kJ/kg，整机的理想比焓降（Δhtmac）′＝h0-h3′=3282.845226-2121.3664=1161.478786kJ/kg。
估计汽轮机相对内效率ηri＝83％，有效比焓降Δhtmac＝（Δhtmac）′×ηri ＝1161.478786×0.83＝964.0273927kJ/kg，排汽比焓hz=2121.66443kJ/kg，光滑连接1、4点，得该机设计工况下的近似热力过程曲线，见图1。
图1 近似热力过程曲线（二）设计工况下的热力计算确定机组配汽方式采用喷嘴配汽2．调节级选型采用单列级3．主要参数⑴已知设计参数Po=4.9Mpa ，to=435℃， Pc=0.008Mpa， Pe=10000KW ，n=3000rpm⑵选取设计参数①设计功率设计功率Pe=10000kW②汽轮机相对内效率ηri选取某一ηri 值，待各级详细计算后与所得ηri′进行比较，直到符合要求为止。
这里取ηri=86%③机械效率：取ηm= 98%④发电效率：取ηg= 95%4．近似热力过程线的拟定（1）进汽机构的节流损失Δpo；阀门全开时，ΔPo=(0.03~0.05)Po，取调节级喷嘴前Po′=0.95Po（2）排汽管中压力损失ΔPc ：对于本机,认为Pc′=0.98Pc，即ΔPc=0.02Pc 5．汽轮机总进汽量的初步估算3.6*P elDo= —————————————*m+ΔD= 46.4443117t / h(Δht mac)′*ηriηgηmPel ——汽轮机的设计功率，kW(Δht mac)′——汽轮机通流部分的理想比焓降。
电厂汽轮机原理课程设计 (2)
电厂汽轮机原理课程设计项目背景在现代工业生产中，汽轮机是一种广泛使用的动力设备。
对于电厂来说，汽轮机的重要性更是不言而喻。
因此，在电力工程专业中，讲授汽轮机的原理课程是必不可少的。
为了更好地帮助学生掌握汽轮机的原理，增强其实践能力，开展电厂汽轮机原理课程设计是必不可少的。
项目目的本次课程设计旨在通过实际操作，使学生深入了解汽轮机的结构和工作原理，加深对汽轮机的认识。
同时，通过实验数据的分析和处理，培养学生的实际动手能力和科学研究能力。
项目内容本次课程设计分为两部分内容。
1. 理论计算部分在理论计算部分，学生需运用所学知识，计算出汽轮机中的关键参数。
具体内容包括以下几个部分：•汽轮机额定参数的计算：利用所学的基本理论知识，计算出汽轮机的额定功率、额定电流、额定电压、转速等参数。
•低负荷运行参数的计算：在低负荷状态下，汽轮机的性能参数有所变化。
学生需计算出低负荷状态下的主要参数。
•热力过程的计算：汽轮机的工作原理和效率与其热力循环密切相关。
学生需计算出汽轮机的热力循环参数，包括进汽温度、出汽温度、焓值、热耗等指标。
•动力过程的计算：汽轮机的功率输出与其动力过程密切相关。
学生需计算出汽轮机的动力过程参数，包括膨胀系数、功率输出、效率等指标。
以上理论计算的结果将为后续的实验操作提供基础数据。
2. 实验操作部分在实验操作部分，学生需根据在理论计算部分得出的数据，进行实验操作。
具体内容包括以下几步：•汽轮机的启动：根据设定的参数和工艺流程，将汽轮机启动并进行预热。
•采样数据的收集：在汽轮机运行时，根据实验要求采集汽轮机的运行数据。
收集到的数据包括进出口压力、进出口温度及功率输出等指标。
•实验数据的处理：将采集到的数据进行处理分析，得出汽轮机的实际运行参数。
•实验报告的编写：根据实验操作和数据处理结果，撰写一份详细清晰的实验报告，包括理论计算部分、实验设计部分、实验数据分析部分和结论等内容。
项目效果通过本次课程设计，学生将不仅仅了解汽轮机的结构和工作原理，还将掌握汽轮机的计算方法和运行流程，提高其实际动手能力和科学研究能力。
汽轮机课程设计能动专业
汽轮机课程设计能动专业一、教学目标本课程的教学目标是使学生掌握汽轮机的基本原理、结构特点、工作过程和性能参数，培养学生分析和解决汽轮机运行中存在的问题的能力。
具体目标如下：1.知识目标：（1）了解汽轮机的分类、工作原理和主要部件；（2）掌握汽轮机的运行参数、热力循环和效率计算；（3）熟悉汽轮机的调节和控制系统；（4）了解汽轮机在我国能源领域的应用和发展趋势。
2.技能目标：（1）能够运用所学知识分析和解决汽轮机运行中的问题；（2）具备汽轮机设备的维护、检修和调试能力；（3）掌握汽轮机运行参数的监测和分析方法；（4）具备汽轮机事故处理和应急操作的能力。
3.情感态度价值观目标：（1）培养学生对汽轮机行业的热爱和敬业精神；（2）增强学生的责任感和使命感，关注汽轮机安全、环保和可持续发展；（3）培养学生团队合作、创新和终身学习的意识。
二、教学内容本课程的教学内容主要包括以下几个方面：1.汽轮机概述：介绍汽轮机的定义、分类、发展历程和应用领域；2.汽轮机本体结构：讲解汽轮机主要部件的名称、功能和结构特点；3.汽轮机工作原理：阐述汽轮机的工作过程、热力循环和效率计算；4.汽轮机调节与控制系统：介绍汽轮机调节、控制系统的组成、原理和作用；5.汽轮机运行与管理：讲解汽轮机的运行参数、事故处理和应急操作；6.汽轮机发展趋势：介绍我国汽轮机行业的发展现状、趋势和挑战。
三、教学方法本课程采用多种教学方法，以激发学生的学习兴趣和主动性：1.讲授法：讲解汽轮机的基本原理、结构特点和运行规律；2.讨论法：学生探讨汽轮机运行中的问题，培养分析问题和解决问题的能力；3.案例分析法：分析典型汽轮机事故案例，提高学生的事故处理能力；4.实验法：安排汽轮机实验，让学生亲自动手操作，增强实践能力。
四、教学资源本课程的教学资源包括：1.教材：选用权威、实用的汽轮机教材，为学生提供系统、全面的知识体系；2.参考书：提供相关领域的参考书籍，丰富学生的知识储备；3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高课堂教学效果；4.实验设备：配置完善的汽轮机实验设备，让学生亲身体验和实践；5.网络资源：利用网络资源，了解汽轮机行业的最新动态和发展趋势。
汽轮机课程设计
一、非调节级热力计算1.确定第一压力级直径直径dI0.92.校正第一压力级叶高反动度Ω0.07速比（x1）op0.52cosα10.9672α114.7153u141.372C1271.869φ0.97C1t280.277喷嘴焓降Δhn39.2776sinα10.25402ν1t0.1783An0.01451l20.02221Ωr0.04653.确定末级直径dI-l20.87779Gz79663.2V2z24.0986Cz75dz 2.00605ηz 1.128264.作图平均直径dm 1.45302末级速比Xaz0.55直径差Δd0.058210.1229速比差Δxa0.001580.0033第一次修正修正Z d XaΔht d XaΔht10.90.5236.95630.90.5236.956320.958213090.5215841.6384 1.02290.5233347.13183 1.016426180.5231646.5689 1.14580.5266758.39124 1.074639270.5247451.7431 1.26870.5370.6915 1.132852370.5263257.1562 1.39160.5333383.98996 1.191065460.5278962.8039 1.51450.5366798.24787 1.249278550.5294768.6815 1.63740.54113.4268 1.307491640.5310574.7846 1.76030.54333129.4889 1.365704730.5326381.1091 1.88320.54667146.39810 1.423917820.5342187.6506 2.0060.55164.12211 1.482130910.5357994.4049总焓降ΣΔht948.84312 1.5403440.53737101.368Δh13 1.59855710.53895108.53614 1.656770190.54053115.90515 1.714983280.54211123.47784.72116 1.773196370.54368131.229127.2817 1.831409460.54526139.17718 1.889622550.54684147.31119 1.947835640.54842155.62720 2.006048730.55155.627总焓降ΣΔht1881.75平均焓降Δht99.0394重热系数α0.0766前十级焓降和609.092压力级理想焓降Δhtp912.001707.21总焓降ΣΔht981.861 5.0318级数Z9.91384Δhip656.889压力级组内效率εri0.72027Ka0.14重热系数校核α0.07664二、非调节级各级计算1.流量的确定总流量G79663.229279663.279663.27966379663.279663.2第一级第二级第三级第四级第五级第六级初速Co063.183761.46966.36174.655984.2621速比0.520.523330.526670.530.533330.53667反动度Ωm0.050.0720.0760.0780.0790.08 d10.9 1.02289 1.14579 1.2687 1.39158 1.51447d20.901 1.02389 1.14679 1.2697 1.39258 1.51547根部反动度Ωr0.046499390.043690.05020.05330.052630.05048理想焓降Δht36.956265247.131858.391270.69183.989998.2478喷嘴焓降Δhn35.10845243.738453.953465.17777.354790.388 C1t264.984724295.765328.492361.05393.331425.177速度系数0.970.970.970.970.970.97 C1257.035182286.892318.637350.21381.531412.422喷嘴损失Δhnδ 2.07490951 2.58494 3.18865 3.852 4.57166 5.34193喷嘴进口焓3004.325012968.62923.222867.12799.212718.51 h1t2969.216562924.862869.2628022721.852628.12ν1t0.21360.24580.30230.39310.55360.9023P10.1520.9340.7160.5120.3350.191压力比ε n0.114544080.818580.782510.73250.674040.59502亚临界选型渐缩喷管TC-1A取α1n141211.511.511.513δ000000 h1 2967.141652922.272866.072798.12717.282622.78ν10.21310.24520.30120.39180.55250.9un0.972275930.972370.973540.97320.971930.97248取δp0.20.20.20.20.20.2隔板漏气量ΔGp 6.67868781 6.5954 6.00638 5.114 3.98282 2.65928喷嘴流量Gn79656.550579656.679657.27965879659.279660.6喷嘴面积An0.018344670.018910.020920.02480.032040.04829η10.026820550.028310.029150.03120.036770.04512动叶进出口三角形u 141.524575160.828180.132199.44218.739238.043 w1124.513718133.822146.588159.81172.777188.256 sinβ10.499387870.445710.433350.43690.440240.4928β129.96039426.469825.681225.90726.119829.5255动叶损失Δhb 1.84781326 3.39349 4.43773 5.5139 6.63527.85982 w2t138.561512157.148174.251191.22207.659226.186速度系数ψ0.9370.9350.9340.9340.9310.928 w2129.832137146.933162.751178.6193.331209.9动叶损失Δhbδ 1.17145444 1.55303 1.93786 2.3337 2.87278 3.55091动叶出口面积动叶理想进口焓h2t2965.293842918.882861.642792.62710.642614.92ν2t0.21460.2490.30580.4010.5710.9398P2 1.1410.9150.6990.4970.3210.183实际进口含h22964.122382917.332859.72790.32707.772611.36ν20.21440.24870.3050.40020.57030.9382μb0.937874070.936130.936450.93590.932140.92958δz0.40.40.40.40.40.4δr0.250.250.250.250.250.25δt0.161690420.161690.161690.16170.161690.16169叶顶反动度Ωt0.079446030.098680.100430.10150.103940.10774η20.028820550.030310.031150.03320.038770.04712叶顶漏气损失量ΔGn359.834473442.065451.639420.93358.122262.119动叶流量Gb79296.71679214.679205.67923779301.179398.5动叶出口面积0.036374350.037240.041230.04930.064980.09858 sinβ20.445893520.382060.367440.37290.383150.43944β226.481301222.461921.558721.89822.529726.0692根据β1、β2选型TP-3AC263.183734361.46966.360674.65684.2621104.68余速损失Δhc2 1.99609214 1.88922 2.20187 2.7868 3.55005 5.47895其余各项损失Δhnδ 2.07490951 2.58494 3.18865 3.852 4.57166 5.34193Δhbδ 1.17145444 1.55303 1.93786 2.3337 2.87278 3.55091余速损失Δhc2 1.99609214 1.88922 2.20187 2.7868 3.55005 5.47895Δhu31.713809141.104751.062861.71972.995483.876Eo34.960173147.238758.078570.10683.226696.3189叶高损失Δhη0.569970930.701290.846890.95970.966410.90933扇形损失Δhζ0.026469210.028910.030150.03370.045560.06649叶轮摩擦损失Δhf0.484573920.79148 1.13591 1.4411 1.6063 1.4896漏气损失隔板漏气损失Δhpδ0.002658780.00340.003850.0040.003650.0028叶顶漏气损失 Δhbδ0.143249550.22810.289490.32610.328150.27598湿气损失Δhγ00000.33943 1.90398除余速损失外损失之和 4.47328634 5.891157.432818.950310.733913.541下级进口焓2968.595672923.222867.132799.22718.512624.91修正Δh 26.619 33.948 42.058 50.917 60.496 70.765 81.69893.267105.45118.21683.432.65367966379663.279663.279663.279663.2第七级第八级第九级第十级104.68117.431124.99146.5120.540.543330.546670.550.090.110.180.71.6374 1.76026 1.883152.006051.6384 1.76126 1.884152.007050.04760.038080.037140.50047113.43129.488146.398127.28103.22115.245120.04738.1841454.35480.093489.993276.3480.970.970.970.97440.72465.69475.293268.0586.1002 6.810967.09476 2.25668 2624.925192403.222275.1 2521.72403.752283.182236.911.6405 3.40598.56113.7480.0980.04270.01680.00490.53550.457170.434110.36296TC-26超临界缩放喷131314130.51564 2515.62396.942276.082234.661.6329 3.39478.531613.73250.97450.97320.973340.971090.20.20.20.21.58130.818760.348470.23115 7966279662.479662.9796630.0820.161310.39721 1.133640.07090.129680.277550.79969257.35276.65295.954315.257198.59205.766201.29380.990.51840.699350.807550.9676531.22744.375953.859375.389510.20814.243726.351789.0962244.66266.134305.324429.8280.9260.9320.9380.93226.55248.037286.393399.744.2655 4.65255.6006212.482505.42382.72249.732145.561.7591 3.703410.44523.91560.09340.03870.01350.0049 2501.12378.042244.132133.081.7555 3.69510.418523.75480.92790.934120.940390.93630.40.40.40.400.250.250.250.250.16170.161690.161690.16169 0.12870.171910.285940.78563 0.07290.131680.279550.80169 181.67119.38768.595466.1986 794807954379594.379596.8 0.17110.329150.80431 1.31391 0.45620.451780.486090.25994 27.14426.858629.084515.0667选型TP-4A 117.43124.99146.512125.702 6.8957.8112810.73297.90049 6.1002 6.810967.09476 2.25668 4.2655 4.6525 5.6006212.48 6.8957.8112810.73297.90049 96.166110.214122.97104.643 112.01128.572143.477130.113 0.66910.42170.220740.065350.1570.50665 2.2558514.21531.17520.801460.398140.23849 0.00190.001130.000540.0003 0.21930.165170.105890.08696 5.293911.820415.291316.3086 17.88225.1830.967945.6517 25192403.222275.12079.53。
《汽轮机课程设计》说明
前言一、课程设计目的（1）通过课程设计，系统地总结、巩固并加深在《汽轮机原理》课程中已学知识，进一步了解汽轮机的工作原理。
在尽可能考虑制造、安装和运行的要求下，进行某一机组的变工况热力计算，掌握汽轮机热力计算的原理、方法和步骤。
（2）在尽可能考虑制造、安装和运行的要求下，进行某一机组的变工况热力计算，掌握汽轮机热力计算的原理、方法和步骤。
（3）通过课程设计对电站汽轮机建立整体的、量化的概念，掌握查阅和使用各种设计资料、标准、手册等参考文献的技巧。
（4）培养综合应用书本知识、自主学习、独立工作的能力，以及与其他人相互协作的工作作风。
二、课程设计内容以某种型号的汽轮机为对象，在已知结构参数和非设计工况新蒸汽参数和流量的条件下，、进行通流部分热力校核计算，求出该工况下级的内功率、相对内功率等全部特征参数，并与设计工况作对比分析。
主要计算工作如下：（1）设计工况下通流部分各级热力过程参数计算。
对径高比小于6的级，在最终计算结果中，用近似公式估算出叶根处的反动度。
（2）轴端汽封漏汽量校核计算。
（3）与设计工况的性能和特征参数作比较计算。
三、整机计算步骤将该型汽轮机的通流部分划为高、中压缸和低压缸2个计算模块，我们2人为一组，一人采用顺算法计算高、中压缸，另一人采用逆算法计算低压缸。
2人协同工作，共同商定计算方案和迭代策略。
本人进行的是高、中压缸的顺算计算。
为了便于计算，作出如下约定：（1）各级回热抽汽量正比于主蒸汽流量；（2）门杆漏气和调门开启重叠度不计；（3）余速利用系数参考值为：调节级后的第一压力级、前面有抽汽口的压力级利用上一级余速的系数为0.4，其它压力级为0.8；（4）对径高比小于6的级，在最终计算结果中，用近似公式估算出叶根处的反动度；（5）第一次计算，用弗留各尔公式确定调节级后压力；（6）对径高比小于6的级，在最终计算结果中，用近似公式估算出叶根处的反动度。
汽轮机简介N300-16.7/537/537汽轮机设计参数本机组是按照美国西屋公司的技术制造的300MW亚临界、中间再热式、高中压合缸、双缸双排汽、单轴凝汽式汽轮机。
汽轮机课程设计
汽轮机课程设计汽轮机课程设计第一部分汽轮机课程设计任务及要求一、设计任务：1.任选一组参数，分析并确定热力设计的基本参数，分析并选择汽轮机型式、配汽机构形式、通流部分形状及有关参数；2.拟定汽轮机近似热力过程曲线和原则性热力系统，进行汽耗量、回热系统热平衡及热经济性的初步计算；3.根据汽轮机运行特性、经济要求及结构强度等因素，比较和确定调节级的形式、比焓降、叶型及尺寸；4.根据通流部分形状和回热抽汽点的要求，确定压力级的级数和排汽口数，并进行各级比焓降分配；5.对各级进行热力计算，求出各级通流部分的几何尺寸、相对内效率和内功率，确定汽轮机实际的热力过程曲线；6.根据各级热力计算结果，修正各回热抽汽点压力以符合实际热力过程曲线的要求，修正回热系统热平衡计算结果；7.根据需要修正汽轮机热力计算结果；8.绘制通流部分及纵剖面图（手工或CAD绘制）。
二、设计要求：1.运行时有较高的经济性；2.不同工况下工作时均有高的可靠性；3.在满足经济性和可靠性的同时，还应考虑到汽轮机的结构紧凑，系统简单，布置合理，成本低廉，安装与维修方便，以及零件的通用化和系列等因素。
第二部分选题以及参数题目：多级汽轮机热力过程设计基本参数：汽轮机额定功率（Pr, kW）：50000汽轮机设计功率（Pe, kW）：45000汽轮机初压（p0, Mpa）：8.9汽轮机初温（t0, 0C）：535汽轮机工作转速（n, r/min）：3000汽轮机排气压力（p/c, Mpa）：0.0049给水温度（tfw, 0C）：217冷却水温（tcl , 0C）：20凝汽器出口水温（tc , 0C）：31.5给水泵压头（pfp, Mpa）：13.73凝结水泵压头（pcp, Mpa）：1.33射汽抽气器汽耗量（ΔDej, t/h）：1.2射汽抽气器出口水温（tej, 0C）：38.68射汽抽气器比焓降（Δhej,kJ/kg）：558.3回热级数（Z, 级）：5第三部分多级汽轮机设计一、分析并选择汽轮机型式、配汽机构形式、通流部分形状及有关参数(一)分析确定汽轮机设计的基本参数1.汽轮机容量：额定功率Pr=50MW 设计功率Pe=45MW2.进汽参数：（1）新汽参数汽轮机初压P0=8.9Mpa 汽轮机初温t0=535℃（2）再热蒸汽参数再热温度tz=535℃3.排汽压力汽轮机排气压力Pc=0.0049Mpa 冷却水温tc1= 20℃4.汽轮机转数汽轮机工作转速n=3000r/min5.给水温度和回热级数给水温度tfw=217℃回热级数Z=5级6.其他参数凝汽器出口水温tc=31.5℃给水泵压头Pfp=13.73MPa凝结水泵压头Pcp=1.33Mpa射汽抽气器汽耗量Δdej=1.22t/h射汽抽气器出口水温tej=38.68℃射汽抽气器比焓降Δhej=558.3kJ/k(二)分析并选择汽轮机型式、配汽机构形式、通流部分形状1.汽轮机型号Pc和冷却温度tc1可知为：凝气式汽轮机。
25汽轮机课程设计
25汽轮机课程设计一、课程目标知识目标：1. 让学生掌握25汽轮机的基本结构及其工作原理，能够准确描述其主要部件的功能和作用。
2. 使学生了解汽轮机的热力学循环过程，掌握其主要性能参数及其计算方法。
3. 引导学生掌握汽轮机的设计原则，能够运用所学知识解决实际问题。
技能目标：1. 培养学生运用CAD软件绘制25汽轮机主要部件图纸的能力。
2. 培养学生根据实际需求，选择合适的汽轮机型号并进行参数计算的能力。
3. 提高学生运用所学知识对汽轮机故障进行分析和解决的能力。
情感态度价值观目标：1. 激发学生对能源转换与利用的兴趣，培养其节能环保意识。
2. 培养学生严谨的科学态度和团队合作精神，使其在解决问题的过程中体验到学习的快乐。
3. 引导学生关注我国汽轮机行业的发展，培养其爱国主义情怀和社会责任感。
课程性质：本课程为专业课，旨在使学生掌握汽轮机的基本理论和设计方法，提高其工程实践能力。
学生特点：学生具备一定的机械工程基础知识，具有较强的学习兴趣和动手能力。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的实际操作能力和创新能力。
通过本课程的学习，使学生能够达到上述课程目标，为后续专业课程学习和工程实践打下坚实基础。
二、教学内容1. 汽轮机概述：介绍汽轮机的定义、分类及其在能源领域的应用，使学生对其有一个全面的认识。
教材章节：第一章 汽轮机概述2. 汽轮机工作原理及结构：讲解汽轮机的工作原理，分析其主要结构部件及其作用。
教材章节：第二章 汽轮机工作原理及结构3. 汽轮机热力学循环：阐述汽轮机的热力学循环过程，引导学生掌握其主要性能参数的计算方法。
教材章节：第三章 汽轮机热力学循环4. 汽轮机设计原则与方法：介绍汽轮机设计的基本原则，讲解设计方法及其在实际工程中的应用。
教材章节：第四章 汽轮机设计原则与方法5. 汽轮机主要部件设计：详细讲解汽轮机主要部件的设计方法，包括叶片、转子、静子等。
教材章节：第五章 汽轮机主要部件设计6. 汽轮机性能分析与故障诊断：分析汽轮机性能的影响因素，介绍故障诊断方法及预防措施。
