不锈钢复合板焊接技术要点样本

复合板焊接注意要点

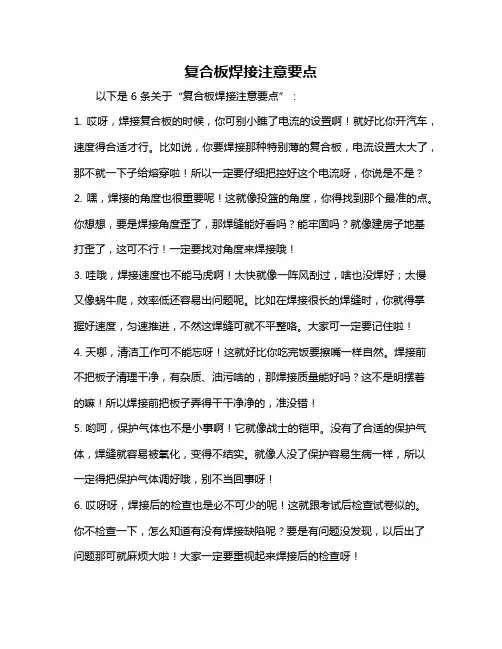

以下是 6 条关于“复合板焊接注意要点”：
1. 哎呀，焊接复合板的时候，你可别小瞧了电流的设置啊！就好比你开汽车，速度得合适才行。

比如说，你要焊接那种特别薄的复合板，电流设置太大了，那不就一下子给熔穿啦！所以一定要仔细把控好这个电流呀，你说是不是？
2. 嘿，焊接的角度也很重要呢！这就像投篮的角度，你得找到那个最准的点。

你想想，要是焊接角度歪了，那焊缝能好看吗？能牢固吗？就像建房子地基打歪了，这可不行！一定要找对角度来焊接哦！
3. 哇哦，焊接速度也不能马虎啊！太快就像一阵风刮过，啥也没焊好；太慢又像蜗牛爬，效率低还容易出问题呢。

比如在焊接很长的焊缝时，你就得掌握好速度，匀速推进，不然这焊缝可就不平整咯。

大家可一定要记住啦！
4. 天哪，清洁工作可不能忘呀！这就好比你吃完饭要擦嘴一样自然。

焊接前不把板子清理干净，有杂质、油污啥的，那焊接质量能好吗？这不是明摆着的嘛！所以焊接前把板子弄得干干净净的，准没错！
5. 哟呵，保护气体也不是小事啊！它就像战士的铠甲。

没有了合适的保护气体，焊缝就容易被氧化，变得不结实。

就像人没了保护容易生病一样，所以一定得把保护气体调好哦，别不当回事呀！
6. 哎呀呀，焊接后的检查也是必不可少的呢！这就跟考试后检查试卷似的。

你不检查一下，怎么知道有没有焊接缺陷呢？要是有问题没发现，以后出了问题那可就麻烦大啦！大家一定要重视起来焊接后的检查呀！
我的观点结论就是：复合板焊接真不是随随便便就能做好的，这些注意要点大家都得好好记住，严格遵守，这样才能保证焊接质量！。

不锈钢复合材料焊接工艺探讨
首先，不锈钢复合材料的种类较多，包括铝基复合板、碳纤维复合板等。

不同材料之间的焊接工艺也会存在差异。

但无论是哪种不锈钢复合材料，焊接都要遵守以下基本原则。

一、表面处理：焊接前必须对不锈钢复合材料表面进行彻底的清洁和抛光，以保证焊缝的质量。

二、选择合适的焊接方法：不同的不锈钢复合材料有不同的焊接方法，如TIG、MIG、电弧等焊接方法。

选择合适的焊接方法也是关键。

三、控制焊接工艺参数：不锈钢复合材料的焊接需要严格控制焊接电流、电压、焊接速度、和热输入等参数，以确保焊缝质量。

在具体的焊接工艺中，还需要注意以下几点。

一、确定焊接顺序：焊接时应根据不锈钢复合材料的特点和焊缝的形状，合理确定焊接顺序，减少应力集中和退火等负面影响。

二、防止变形：焊接过程中，不锈钢复合材料容易发生变形，因此需选用合适的夹具或预设同型以保证焊接前后的尺寸不变化。

三、焊接质量检验：焊接完成后，必须进行质量检验，包括外观检验、无损检验和化学检验。

总之，不锈钢复合材料的焊接工艺需要根据不同材料的性质和具体情况，选择合适的焊接方法，并控制各项参数，以确保焊接质量。

通过不断探索和实践，可以进一步完善不锈钢复合材料的焊接工艺，更好地服务于工业生产。

不锈钢复合钢板的焊接要点及技巧摘要：不锈钢复合钢板既有不锈钢较强的耐腐蚀性，又有普通钢的经济性。

但其制造及焊接工艺较复杂，特别是对过渡层及复合层的焊接质量要求很高。

由于不锈钢复合钢板是由两层不同性质的钢板复合而成，故在焊接时有其特殊性，本文针对不锈钢复合钢板的焊接要点及技巧进行了简单的探讨。

关键词：不锈钢复合钢板焊接要点焊接技巧焊接工艺的制定不锈复合钢板的焊接属于不同组织异种钢的焊接，焊接时如果焊接工艺不合理，在焊接应力作用下易产生结晶裂纹，在热影响区易产生液化裂纹。

当用结构钢焊条焊接基层时，如果熔化到不锈钢复层，由于合金元素渗入焊缝，焊缝硬度增加，塑性降低，易导致裂纹产生；当用不锈钢焊条焊接复层时，如果熔化到结构钢基层，会使焊缝合金成分稀释而降低焊缝的塑性和耐腐蚀性。

焊接材料复合钢板的基层和复层分别选用各自适用的焊接材料进行焊接。

关键是接近复层的过渡区部分，必须考虑基层的稀释作用，选用Cr、Ni 当量较高的奥氏体填充金属来焊接过渡区部分，避免出现马氏体脆硬组织。

焊接方法选用手工电弧焊。

焊接材料，基层选用E5015 型焊条,焊前于200 ℃保温 1 h 烘干；过渡层选用E309-16 (E1-23-13-16) 型焊条, 复层选E347-16(E0-19-10Nb-16)型焊条，焊前于150 ℃保温1h 烘干。

坡口形式基层侧采用“V”形坡口带钝边，复层侧采用“I”形坡口，下料方法采用等离子弧切割，坡口均采用机械方法制备。

3.焊前过程控制在焊接之前，要严格按照设计和规范要求控制板料的几何尺寸，必须在允许偏差之内，严格控制以下工艺：（1）下料划线：禁止在复层表面切割线内用针划线打样冲眼，不得用墨汁、油漆涂写，尽量避免铁器碰伤、划伤表面。

（2）试样材料厚度为16mm+3mm，采用切割机进行切割时复层朝下，从基层侧开始切割并严禁熔渣溅到复层表面。

切割前留有加工余量，切割后用刨边机把切割的热影响区刨掉。

坡口也采用刨边机进行加工，加工后的坡口要进行外观检验，不得有裂纹和分层，否则要进行修补。

不锈钢复合板焊接
一、不锈钢复合板下料：
一般用机加工或等离子切割。

用等离子切割时方向是从复层往基层，即复层朝上。

切割时应采取措施避免将切割熔渣溅落在复层表面上。

对剪切不锈钢复合板的，也是复层朝上。

但无论用等离子还是剪切下料，都要留有余量，以便后面加工去掉受影响部分。

坡口加工一般用机加工制备。

二、材料：
无论板材还是焊材都应符合相关规定。

一般用于壳体不锈钢复合板板材（特别是用于封头的板材）都应进行复验（主要是检测钢板的弯曲性能）。

三、焊工资格：
过渡层和复层焊接应由有堆焊资格的焊工焊接，即SMAW-（N12）-II-1G-F4。

四、（A、B类焊缝）焊接顺序：
1.基层碳钢内焊缝焊接；
2.在基层外进行清根和打磨；
3.基层外焊缝焊接；
4.对基层焊缝进行100％RT；
焊道凹陷深度不大于1.5mm，焊缝金属与母材应平缓过渡，不能形成台阶。

对不符合要求的焊缝可以用小直径焊条补焊再用砂轮修磨。

6.基层焊缝和过渡层焊缝焊后应有一定凹陷，以便后面焊接，不然就要砂轮打磨。

7.对于封头拼缝，可按A、B类焊接，复层焊缝焊完后只进行100%PT，在封头成型后再进
行100%RT（即两次100%RT）。

若有要求复合层焊完进行100%RT，则在封头成型后仍必
100%RT）。

须进行100%RT（即三次。

不锈钢复合板的焊接工艺（Q235A+304或310S）Q235A+304或310S不锈钢复合板是一种以Q235A为基层，304或310S为复层，通过轧制、爆炸或爆炸轧制等方法，使之结合在一起的一种复合材料。

基层Q235A能满足压力容器材料强度要求．而复层304或310S是一种超低碳奥氏体不锈钢．具有良好的耐腐蚀性能。

复合后的材料不但能同时达到强度要求和耐腐蚀要求．而且它在市场上的价格要比304或310S的价格低得多。

所以越来越多复合钢板被用于石油、化工、食品、制药设备等行业。

但复合钢板的制造及焊接工艺比较复杂，特别是对过渡层及复层的焊接质量技术要求较高。

因此，对不锈钢复合钢板的焊接进行焊前分析、焊接工艺评定和合理选择焊接工艺参数是保证焊接质量的关键。

1．焊接性分析为保证复合钢板不因焊接而失去原有优良的综合性能，通常是分别对基层和复层进行焊接。

即把不锈复合板分为基层焊接、复层焊接和二者交界处的过渡层的焊接。

基层材料Q235A 是压力容器常用的低碳钢．其焊接性能良好．焊接时一般不需要采取特殊工艺措施．只有在低温情况下焊接结构刚性在的构件时才采取焊前预热和焊后缓冷的措施本例由于在常温下焊接，而且结构刚性不大，故无需采取预热等措施。

304或310S属于奥氏体不锈钢，如果在450oC～480~C范围内长时间停留，会析出碳化铬(Cr23C )。

铬主要来源于晶粒表面。

而内部铬来不及补充，使晶界的晶粒表层形成贫铬区．在强烈火腐蚀介质作用下贫铬区会形成晶间腐蚀．故焊接复层304或310S时应采用超低碳或含有钛铌等元素的不锈钢焊条，同时采用小工艺参数。

尽量减少热输入量，控制层间温度在60 以下。

过渡层的焊接性能主要取决于基层Q235A和复层304或310S材料的物理化学性能、接头的形式和填充金属等。

2焊接材料的选择2.1焊接材料选用原则2.1.1 复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值。

不锈钢焊接要点与注意事项一、施焊前的准备工作1、根据产品图纸要求用机械加工的方法在接头处，去除不锈钢复合层，对接焊缝需开合适的坡口。

2、焊缝两侧各10-20mm宽度范围内作好清理工作，用钢丝刷或打磨的方法，去除氧化物、锈、油、水分等影响焊接质量的物质。

3、按产品图纸装配，在碳钢侧用CJ422，φ3.2mm焊条定位焊，定位焊焊工应具有有效的岗位操作证书，保证定位焊的质量，定位焊有效长度为25-30mm。

二、焊接过程1、不锈钢复合钢板对接缝的焊接工艺1.1基层碳钢焊接1.1.1采用埋弧自动焊的方法，正面焊一层，翻身后反面先用碳弧气刨方法清根，再封底焊一层。

焊接规范如下：位置焊丝焊剂焊丝直径电弧电压焊接电流焊接速度正面H08AJ431φ5mm31-33V500-550A44-46cm/min反面H08AJ431φ5mm32-34V580-620A44-46cm/min1.1.2焊后清渣，并打磨。

1.1.3焊后用x射线抽样检查，抽样比例为10—20%，或用UT探伤检1.2过度层焊接采用CO2半自动气保焊方法，焊接一层，焊接规范选择如下：药芯焊丝TS-309（天泰）焊丝直径φ1.2（MM）电弧电压19-21V焊接电流130-150A1.3复层焊接采用CO2半自动气体保护焊的方法，焊接一层，焊接规范如下：药芯焊丝TS-316L（天泰）焊丝直径φ1.2（MM）层间温度150。

C1．1焊后清理焊渣，并打磨光顺焊缝后外观检查。

2、不锈钢复合钢板角接缝焊接工艺。

2.1基层碳钢焊接2.1.1按图纸要求的焊脚尺寸，采用CO2半自动气保焊方法，进行角接缝焊接。

焊接规范要求：药芯焊丝TWE—711（天泰）或SF—71（现代）焊丝直径φ1.2（MM）电弧电压19—21V焊接电流150—180（A）2．1．2焊后对焊缝进行清理，去飞溅，清渣，并对不锈钢侧的焊缝进行打磨。

2．2过渡层焊接2．2．1．采用CO2半自动气保焊方法，焊接一层，焊接规范及焊材选择如下：药芯焊丝TS316（天泰）焊丝直径φ1.2（MM）电弧电压20—22V焊接电流140—160（A）层间温度150。

2205+Q235B不锈钢复合板的焊接工艺规程一、焊接工艺的选择1、覆层焊接工艺的选择双相不锈钢2205 具有良好的焊接性，但双相不锈钢2205 中具有较高的铁素体，当拘束度较大及焊缝金属含氢量较高时，存在焊接氢致裂纹的危险，因此，焊接材料选择与焊接过程中应严格控制氢的来源，选用钨极惰性气体保护焊的方法进行双相不锈钢2205 的焊接，其特点是焊接质量优良。

为了平衡焊缝金属中的相比例，应选择比母材2205 具有更高奥氏体形成元素的填充材料，通常是增加焊丝中Ni 和N 的含量，因此，根据母材2205 的化学成分，确定选用ER2209 焊丝，直径2.0mm。

双相不锈钢复板2205和焊丝ER2209化学成分见表1。

2、基层焊接工艺的选择基层材料为Q235B,焊接方式及焊材可选用多种方式，如选用焊条 J422 或J427，埋弧焊焊丝 H08A 焊剂 HJ431，氩弧焊：焊丝H08Mn2Si，CO2保护焊H08Mn2Si。

焊接基层焊道不得触及和熔化复材，先焊基材时，其焊道根部或表面，应距复合界面1-2mm。

焊缝余高应符合有关标准的规定。

3、坡口形式及尺寸的选择由于填充材料ER2209 具有更高的奥氏体形成元素含量，对优化焊缝金属中的奥氏体、铁素体的比例起着很大作用，因此应保证焊缝金属中的填充材料比例尽可能高，减少熔合比，并考虑到加工的便利及厚度较薄（2+6mm），建议采用采用V 型坡口，接头的坡口角度和间隙需较大些，无钝边，坡口形式及尺寸见表2。

坡口加工一般采用机械方法制成。

若采用等离子切割、气割等方法开制坡口，则必须去除复材表面的氧化层，加工完的坡口要进行外观检查，不得有裂纹和分层，否则应进行修补。

二、焊接操作规范（一）焊前准备1、下料1.1划线应在清洁的木板或光洁的平台上进行，加工过程中不能去除的复合钢板材料表面严禁用钢针划线或打冲印。

1.2下料时，应将不锈钢复合钢板原材料移至专用场地用等离子切割或机械切割方法下料。

不锈钢复合板的焊接工艺不锈钢复合板是由复层(不锈钢)和基层(碳钢、低合金钢等)复合轧制而成的双金属，由复层保证耐蚀性能，强度主要靠基层获得，这样可以节约大量不锈钢，具有良好的经济价值。

不锈钢复合板由于具有良好的综合性能和价格优势，在石油化工、食品工业等领域得到日益广泛的应用。

不锈钢复合板焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点。

一、不锈钢复合板的焊接特点从设计角度考虑，不锈钢复合板的基层主要是保证强度，复层主要是保证其耐蚀性能，中间增加的过渡层只是焊接工艺的需要。

为了保证复合钢板不失去其原有的综合性能，需要对基层和复层分别焊接。

除了基层和复层的焊接外，还有过渡层焊接的问题，这是不锈钢复合板焊接的主要特点。

复层焊缝和基层焊缝之问，以及复层焊缝与基层母材交界处宜采用过渡焊缝。

基层和复层的过渡层焊接是不锈钢复合板焊接的关键。

二、不锈钢复合板焊接技术要点1．焊接方法的选择焊接不锈钢复合板时，基层大都采用焊条电弧焊。

对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。

基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、表面成形美观、劳动条件好、节省焊接材料和电能。

过渡层和复层焊接，最常用的方法是焊条电弧焊。

2．焊接工艺评定GBl50 1998《钢制压力容器》规定，凡是新材料、新焊接工艺均应进行焊接工艺评定。

焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。

不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。

目前，不锈钢复合板的焊接工艺评定应按照JB 4708～2000《钢制压力容器焊接工艺评定》附录A(标准的附录)“不锈钢复合钢焊接工艺评定”进行，并遵守该标准正文的有关规定。

3．焊接材料的选择不锈钢复合板的焊接材料按照JB／T 4709—2000《钢制压力容器焊接规程》正文和附录A(标准的附录)“不锈钢复合钢焊接规程”表A1推荐选用。

不锈钢复合板过渡层的焊接十分重要，过渡层焊接材料的选择也十分重要。

1 要求1.1 材料1.1.1 用于制造压力容器的不锈钢复合钢板材料及焊材应符合相应的国家标准或行业标准的规定，并具有材料制造厂的质量证明书。

采用国外材料时，应符合《压力容器安全技术监察规程》第22条的规定。

1.1.2 用于主要受压元件的材料，其复验要求应符合《压力容器安全技术监察规程》第61条的规定。

1.1.3不锈钢复合钢板的使用范围应符合GB150的规定。

1.1.4材料不得有分层，表面不允许有裂纹、结疤等缺陷。

用于制造有表面粗糙度要求的设备的不锈钢复合钢板板，需经80~100号砂头抛光后，再检查表面质量。

经酸洗供应的材料表面不允许有氧化皮和过酸洗现象。

1.1.5不锈钢复合钢板应按牌号、规格和炉批号分类存放，并作明确标志。

与碳钢等原材料有严格的隔离措施。

1.1.6 不锈钢复合钢板材料上应有清晰的入库标记。

该标记和1.1.6条规定的标志应采用无氯、无硫记号笔书写，不得采用油漆等有污染的物料书写，不得在与介质接触的表面打钢印。

1.1.7 焊接材料应按种类、牌号、批次、入库时间分类放置于干燥、通风良好的室内，一般应放在离地约200~500mm 以上的架子上。

室内应整洁，不允许放置有害气体和腐蚀性介质。

并应建立严格的验收、保管、烘干、发放和回收制度。

1.1.8 钢板吊运时，要防止钢板变形。

钢丝绳要加护套，以防损伤材料表面。

1.2 制造环境1.2.1 不锈钢复合钢板压力容器的制造应有独立、封闭的生产车间或专用场地，应与碳钢制产品严格隔离。

不锈钢复合钢板压力容器如附有碳钢零部件，其碳钢零部件的制造场地应与不锈钢复合钢板件分开。

1.2.2 为了防止铁离子和其它有害杂质的污染，不锈钢复合钢板压力容器生产场地必须保持清洁、干燥、地面应铺设橡胶或木质垫板。

零部件半成品、成品的堆放需配有木质堆放架。

1.2.3 不锈钢复合钢板压力容器在制造过程中应使用专用滚轮架（如滚轮衬有橡胶等）、吊夹具及其它工艺设备。

起吊容器或零部件的吊缆宜采用绳制吊缆或柔性材料（橡胶、塑料等）铠装的金属吊缆。

S31603+Q345R不锈钢复合板焊接1.钢板性能面弯背弯GB 150-2011 压力容器2.焊接材料性能NB/T 47018.2-2011 承压设备用焊接材料订货技术条件第2部分：钢焊条3.1焊接性3.1.1物理特性奥氏体组织，显著的冷加工硬化性，电阻比碳钢大5倍，线膨胀系数比碳钢大50%，热导率为碳钢的1/2，在固溶退火状态，具有低的导磁率。

铬、镍当量较低时，在冷加工变形量较大的情况下，会产生形变诱导马氏体，从而产生磁性。

具有低的屈强比（40%～50%），伸长率、断面收缩率和低温冲击韧性均很高。

结晶组织为面心立方，则其塑性和韧性比碳钢和低合金钢好，其低温缺口韧性非常好。

其在高于538℃时的强度比碳钢和低合金钢高，而且保持良好的抗氧化性能，316型不锈钢在300系列不锈钢中，具有最高的应力-破断性能。

3.1.2焊接特点奥氏体系复合钢板是指基层是珠光体钢，覆层是奥氏体不锈钢。

其焊接性能主要取决于奥氏体钢的种类（物理性能、化学成分等）、接头形式及填充材料的种类。

复合钢板的焊接工艺常用焊条电弧焊。

焊接的关键问题均是合理地选择基层、过渡层和覆层的填充材料。

由于基层与覆层母材、基层与覆层的焊接材料在成分及性能方面有较大的差异，焊接时稀释作用强烈，由于焊接接头中碳的迁移和合金元素的扩散，容易在基层一侧产生脱碳带，焊缝中心部位碳含量增加，而奥氏体钢侧的合金元素降低。

使焊缝中奥氏体形成元素减少，碳含量增加，增大了结晶裂纹的倾向；焊接熔合区可能出现马氏体组织而导致硬度和脆性增加，有产生裂纹的危险；此外，由于基层与覆层的含铬量差别较大，促使碳向覆层迁移扩散，而在其交界的焊缝金属区域形成增碳层和脱碳层，加剧熔合区的脆化或另一侧热影响区的软化。

脱碳带不仅是低温冲击韧性的低值区，而且往往是裂纹的起始和延展的区带，容易引起焊缝熔合线低温冲击韧性的降低并产生裂纹。

奥氏体不锈钢具有优良的焊接性，对热裂纹有一定的敏感性，加工工艺不当，易产生焊接接头的脆化（475℃脆化、σ相和晶界析出碳化铬脆化或晶粒粗大）等，在一定介质条件的接触下，易产生腐蚀[均匀腐蚀（表面）、局部腐蚀（晶间腐蚀、点腐蚀、缝隙腐蚀、应力腐蚀等），以局部腐蚀严重（90%）]。

不锈钢复合板焊接技术要点1．焊接方法的选择焊接不锈钢复合板时，基层大都采用焊条电弧焊。

对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。

基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、表面成形美观、劳动条件好、节省焊接材料和电能。

过渡层和复层焊接，最常用的方法是焊条电弧焊。

2．焊接工艺评定GBl501998《钢制压力容器》规定，凡是新材料、新焊接工艺均应进行焊接工艺评定。

焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。

不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。

目前，不锈钢复合板的焊接工艺评定应按照JB4708～2000《钢制压力容器焊接工艺评定》附录A(标准的附录)“不锈钢复合钢焊接工艺评定”进行，并遵守该标准正文的有关规定。

3．焊接材料的选择不锈钢复合板的焊接材料按照JB／T4709—2000《钢制压力容器焊接规程》正文和附录A(标准的附录)“不锈钢复合钢焊接规程”表A1推荐选用。

不锈钢复合板过渡层的焊接十分重要，过渡层焊接材料的选择也十分重要。

焊接过渡层的目的，是为了补偿由于稀释所引起的合金元素(如铬、镍等)的降低，使复层焊缝的合金成分保持应有的水平。

过渡层焊接时，基层结构钢的局部熔化使不锈钢焊缝合金成分稀释。

同时，还有铬、镍合金元素的烧损问题。

这样就会降低不锈钢焊缝中的铬、镍合金元素含量，增加不锈钢焊缝的含碳量，从而使不锈钢焊缝中容易形成硬而脆的马氏体组织，降低焊接接头的塑性、韧性和耐腐蚀性能。

因此，在实际焊接生产中，为了补偿这些合金元素的损失，使过渡层的合金性能保持应有的水平，应该选用含Cr、Ni等合金元素量高和含碳量低的焊接材料，但也应考虑抗裂性，控制焊缝的稀释率。

这样才能在正常的焊接参数下，得到双相组织的焊缝，避免产生大量马氏体组织和焊接冷裂纹。

在不锈钢复合板过渡层焊接中，不仅存在着合金元素的稀释和烧损，而且还有组织和性质上的变化。

不锈钢复合板的焊接一、概述不锈钢复合板是用较薄的不锈钢板（304L、316L、321等）与较厚的低碳钢板或合金钢板复合而成，复合方法一般采用爆炸法、轧制法或爆炸轧制法。

不锈钢复材的厚度一般在3-6mm，而基材的厚度则可能根据需要确定为10以上的任意厚度。

目前我公司所使用的复合板基材的最大厚度为96mm.由于不锈钢复合板存在珠光体钢与奥氏体钢两种材质，所以焊接过程中除了考虑到珠光体基材的接头性能和奥氏体复材的性能要求外，还存在着异种钢的焊接问题。

因此在焊接不锈钢复合板的过程中同时具有珠光体钢、奥氏体钢和异种钢的焊接特点，并且由于特殊的用途及散热情况和应力状态的影响复合板的焊接还具有他自己的特点。

不锈钢复合板产品有两种强度计算方式，一种是只计算基材的强度而复材仅考虑其抗腐蚀或抗氧化性能，另一种是基材和复材都参与强度计算。

后者对焊接提出了更高的要求，即在保证其抗腐蚀性的同时还应保证焊缝内部的连续性和致密性，因此在焊接工艺和焊接材料的选择上应予以重视。

复合板容器的复合层金属接触工作介质，设计者根据产品工作温度、操作介质规定复层金属及其焊接接头的抗腐蚀要求。

对于具有较高的抗腐蚀要求的产品，通常规定焊接接头需通过抗腐蚀试验，此时应选定适当的焊缝坡口型式、焊接材料、严格控制焊接工艺全过程，以使焊接接头的质量满足设计要求。

制造不锈钢复合板容器常采用的技术条件有：《压力容器安全技术监察规程》《钢制压力容器》 GB-150《钢制管壳式换热器》 GB-151《不锈钢复合板焊接技术条件》 GB/T 13148-91《不锈钢腐蚀试验法》 GB 4334二、不锈钢复合板焊接常用坡口型式不锈钢复合板焊接坡口型式主要根据接头位置、复合板材料的厚度、复层焊缝的化学成份要求和抗腐蚀要求来确定。

表1为常用的复合板接头型式。

当对复层焊缝抗腐蚀要求较高时或复层为超低碳不锈钢，需在焊接区的复合层与基层结合处，将基材加工掉1-2mm，采用过渡层焊材填充，降低基材焊缝及母材的稀释对复层焊缝化学成份的影响，确保复层焊缝的合金元素含量，使其接头的抗腐蚀性满足设计要求。

不锈钢焊接工艺技术要点及焊接工艺规程
一、不锈钢焊接工艺技术要点：
1.熟悉基本焊接原理：包括电弧高温、金属熔融、气体保护等。

2.熟悉不锈钢材料特性：不锈钢具有高温氧化、腐蚀抗性好的特点，需要注意熔敏性和热应力等问题。

3.选择合适的焊接方法：包括TIG焊、MIG焊、电弧焊等，根据实际需求选择最合适的焊接方法。

4.控制合适的焊接参数：包括电流、电压、焊接速度等，根据材料厚度和焊缝要求等，确定最佳的焊接参数。

5.执行严格的质量检测：焊后需要进行非破坏性和破坏性检测，包括外观检查、尺寸检查、金相组织检查等。

二、不锈钢焊接工艺规程：
1.准备工作：清理焊接区域，去除油脂、灰尘等杂质，确保焊缝区域干净。

2.选择焊接材料：根据实际要求选择合适的焊丝、焊材，确保焊接质量。

3.确定焊接位置：根据焊缝要求，确定焊接位置、角度和距离。

4.调试焊机：根据焊接参数表，调整焊机电流、电压、焊接速度等参数。

5.进行试焊：根据实际情况进行试焊，根据试纸判断焊缝质量。

6.开始焊接：根据试焊结果，调整焊接参数，开始进行正式焊接。

7.完成焊接后，进行必要的质量检测：包括外观检查、尺寸测量、金
相组织分析等。

8.对焊接缺陷进行修补：如有焊接缺陷，进行修补，确保焊缝质量。

9.进行焊后热处理：对焊缝进行焊后热处理，消除焊接应力，提高焊
缝强度。

10.预防焊接变色：在焊接结束后，及时进行焊接变色的清理和处理，避免影响美观和耐腐蚀性。

11.形成完整的焊接记录：包括焊接工艺规程、焊接参数记录、检测
报告等文件，方便后续质量追溯。

不锈复合钢板的焊接工艺（1）坡口1) 坡口形式及尺寸复合钢板常采用的坡口形式及尺寸见表1。

厚度较小时，采用I形坡口；厚度较大时，可采用V形、U形、X形或V-U结合形坡口。

尽可能采用X形或V-U结合形坡口；采用V形或U形坡口时，为了防止复层金属向基层焊缝中渗透，脆化基层焊缝，应去除接头附近的复层金属，见图1。

表1 复合钢板常用的坡口形式及尺寸图1 去掉复层金属的复合钢板焊接坡口形式焊接角接接头时，采用如图2所示的坡口。

对于角接接头，无论复层位于内侧还是外侧，均应先焊接基层。

复层位于内侧时，焊接过渡层以前应先从内部清理基层焊根。

复层位于外侧时，也应对最后的基层焊道进行清理，然后再焊接过渡层。

2) 坡口加工方法一般先用气割或等离子切割来下料，然后用砂轮或机加工设备制作坡口。

如果复层为不锈钢时，当复层厚度超过整个板材厚度的30％时，可采用等离子切割，易获得光滑的断面。

对于精度要求不高的坡口，用砂轮加工即可满足要求。

对精度要求较高的坡口，必须进行机械加工。

为保证焊缝的焊接质量，必须用砂轮机磨除坡口部位的渗碳层。

采用等离子切割时要求复层应朝上，用氧乙炔切割时复层应朝下。

要求加工后坡口表面光滑，不得有裂纹和分层。

（2）焊接工艺要点1) 基层的焊接基层的材料一般采用低碳钢或低合金钢，其焊接性能较好，焊接工艺已经成熟。

可根据焊接接头与母材等强原则选择焊接材料。

需要注意的是，当复层奥氏体不锈钢对腐蚀较敏感时，焊接基层钢板时预热及层间温度应保持在适宜的低温下，以防止复层过热。

基层焊接完毕后，应先进行外观检查。

焊缝表面不得存在裂纹、气孔和夹渣等缺陷，然后进行X射线探伤检查。

无损探伤合格后，应将基层焊缝表面打磨平整，使其表面略低于基层金属表面。

2) 过渡层焊接焊接过渡层时，要在保证熔合良好的前提下，尽量减少基材金属的熔入量，以减少焊缝的稀释率。

过渡层焊接完毕后，应采用超声波或渗透着色的方法进行无损检验。

焊接时应注意以下几点。
