电缆桥架安装和桥架内电缆敷设施工工艺工法1 前言1.1工艺工法概况电缆桥架有铝合金桥架、钢制桥架等，由于材质不一样致使其安装方式及技术要求也不一样。
电缆敷设分为动力电缆、控制电缆等，用途不一样相应的敷设方式也不一样。
1.2工艺原理电缆桥架的安装通过先安装桥架支架、安装桥架、接地线的过程进行施工，电缆敷设通过相应的电缆排布图进行电缆敷设。
2 工艺工法特点电缆桥架采用成品支架与弯头采用制作的方式，电缆敷设采用人力及简单机械的方式进行施工。
3 适用范围本工艺工法适用于一般工业与民用建筑内电缆桥架安装和桥架内电缆敷设施工。
4 主要引用标准《建筑工程施工质量验收统一标准》(GB50300)《建筑电气工程施工质量验收标准》(GB50303)5 施工方法低压电动机、电动执行机构和控制设备的试验和试运行大体可分为以下几个步骤：施工准备、划线定位、固定件安装、桥架支撑架安装、桥架、托盘安装、桥架的接地保护、敷设电缆、电缆头制作等。
6 工艺流程及操作要点6.1施工工艺流程6.1.1室内电缆桥架及电缆敷设施工工艺流程见图16.2操作要点6.2.1划线定位根据设计图或施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度）确定并标出支撑物的具体位置。
6.2.2固定件安装螺栓安装：用冲击钻钻孔直径的误差不得超过±0.5～±0.3mm；深度误差不得超过+3mm；钻孔后应将孔内残存的碎屑清理干净。
打孔的深度应以套管全部埋入墙内或顶板内，表面平齐为宜。
用木锤或垫上木板后用铁锤将膨胀螺栓敲入墙内或顶板内，螺栓固定后，其头部倾斜值不应大于2mm或采用带膨胀螺母镀锌通丝吊杆。
6.2.3桥架支撑件安装1 撑件在室内安装常用的几种形式可参照国标图集.2 自制支架与吊架所采用的扁铁规格不应小于30mm*3mm，角钢规格不小于25mm*25mm*3mm，圆钢不小于Φ8自制吊支架必须小于按设计要求进行防腐处理。

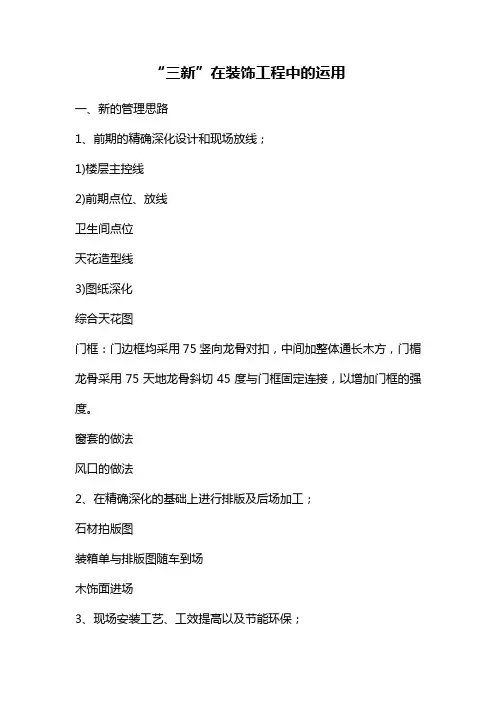

“三新”在装饰工程中的运用一、新的管理思路1、前期的精确深化设计和现场放线；1)楼层主控线2)前期点位、放线卫生间点位天花造型线3)图纸深化综合天花图门框：门边框均采用75竖向龙骨对扣，中间加整体通长木方，门楣龙骨采用75天地龙骨斜切45度与门框固定连接，以增加门框的强度。
窗套的做法风口的做法2、在精确深化的基础上进行排版及后场加工；石材拍版图装箱单与排版图随车到场木饰面进场3、现场安装工艺、工效提高以及节能环保；墙面石材安装平整、无色差、阴阳角方正成品门套安装成品衣柜安装窗、台成品保护木饰面成品保护二、新的工艺、技术1、墙面与顶面交接处留10mm凹槽，顶面凹槽采用高密度木条收口，完成后边口挺直，采用铝合金凹槽或直接石膏板留槽达不到这种效果。
（苏州金鸡湖凯宾斯基大酒店）2、门槛石与门套安装顺序要合理，应该采用先门槛石后门套施工顺序；采用先门套后门槛石会造成门套与门槛石形成朝天缝隙的现象，影响观感。
（苏州金鸡湖凯宾斯基大酒店）3、墙面木饰面采用干挂法安装，采用细木工板基层不仅平整度难以保证还降低了防火等级。
（苏州金鸡湖凯宾斯基大酒店）4、墙面石材90度阳角处理，在加工的时候，先把一块石材磨成45度角，另一块偏过1.5mm左右成45度角；两块石材拼装好后，对拼角进行抛光打磨，宽度控制在2mm左右，这样接缝就不会在中间，也不是很明显。
（苏州香格里拉酒店）5、加强门副框与楼板不能钢性连接；应该以柔性连接。
（国家体育场）6、无缝收口工艺：使用实木线条封边而经常出现的收缩、开裂是传统加工工艺产生的质量通病。
传统的加工方法是在基材上先粘贴木皮或木饰板。
然后用实木线收边，实木收边的目的是对基层的周边封闭及便于对安装时微小误差用木刨进行调整。
由于木线选材及施工的不精细，或安装时对实木线的调整刨切容易造成实木线粗细不一，颜色不一致，接头不严密等问题，而且接缝一般留正面，或多或少的出现收缩开裂等现象。
对装饰效果影响较大。
出版《工法汇编》编写要求及文本范例一、出版《工法汇编》编写要求1．工法题目层次要求：（1）工法名称；（2）完成单位名称；（3）主要完成人。
每个层次要换行，位置要居中。
2．工法文本格式采用国家工程建设标准的格式进行编排。
（1）工法的叙述层次按照章、节、条、款、项五个层次依次排列。
“章”是工法的主要单元，“章”的编号后是“章”的题目，“章”的题目是工法所含的11部分，题目位置要居中；“条”是工法的基本单元。
编号示例说明如下：章节条款项（2）工法中的表格、插图应有名称，图、表的使用要与文字描述相互呼应，图、表的编号以条文的编号为基础。
如一个条文中有多个图或表时，可以在条号后加图、表的顺序号,例如图1.1.1-1,图1.1.1-2…。
插图要符合制图标准。
（3）工法中的公式编号与图、表的编号方法一致，以条为基础,公式要居中。
格式举例如下：A=Q/B×100% （1.1.1-1）式中A—安全事故频率；B—报告期平均职工人数；Q—报告期发生安全事故人数。
3．工法文稿中的单位要采用法定计量单位，统一用符号表示，如m 、m 2、m 3、kg、d、h等。
专业术语要采用行业通用术语,如使用专用术语应加注解。
4. 文稿统一使用A4纸打印，稿面整洁，图字清晰，无错字、漏字。
二、工法文本范例工法编号（仿宋_GB2312，三号）导洞施工防护隔离桩墙施工工法（仿宋_GB2312小二）中铁隧道集团有限公司（仿宋_GB2312 五号）马锁柱王先堂（仿宋_GB2312 五号）1.前言（仿宋_GB2312 四号）（正文+ 仿宋_GB2312, (符号) 宋体）（仿宋_GB2312 五号）在城市修建地铁，不可避免地要在地面建(构)筑物附近穿过，为了争取最好的线路运营方案，也需选择从地面建筑物附近穿过，这不仅需要保证隧道工程本体施工的安全，还须妥善地解决隧道工程对附近既有建筑物的影响问题。
北京城铁13号线14标区间为下穿高层楼房的浅埋隧道，需防止隧道暗挖施工引起地层移动和地表下沉，防止地表及周边既有建筑物发生过量变形与破坏是一具有相当重大的技术难题。
环形开挖预留核心土法施工工艺工法QB/ZTYJGYGF-SD-0103-2011第五工程有限公司李阳刚1.前言工艺工法概况环形开挖预留核心土法施工，可以有效地避免洞身开挖造成较大的收敛和下沉,为近早突破软弱围岩地段加快了进度。
该工法在我国郑西客专秦东隧道、浙赣复线新羊石大跨软岩隧道、深圳盐坝高速公路B段溪涌隧道、宁夏沙坡头水利枢纽北干渠输水隧洞等工程中都得到广泛应用。
工艺原理按照“新奥法”原理，遵循“少扰动、早喷锚、勤量测、紧封闭”原则，着眼于“如何开挖，才能更有利于洞室的稳定和便于支护”：一方面，“环形开挖”将“面”拓展到“点”，减少软弱围岩大范围开挖而引起的扰动，加之利用“预留核心土”来支顶工作面，从而达到充分保护岩体的目的；另一方面，按照洞室开挖后岩体受力特点，利用环形开挖预留的作业空间及时进行支护，充分利用支护结构来限制岩体的变形，保证岩体不致过度松弛而丧失或降低岩体的承载能力。
2 工艺工法特点施工难度小。
由于“化面到点”，工序简单，各部位开挖及初支较容易控制，施工难度降低。
降低施工成本。
与双侧壁导坑、CRD工法相比,大大节省了临时钢架和临时喷射混凝土，省工省料。
施工安全有保障。
核心土支顶工作面，稳定性好；开挖均在支护的保护下进行；短进尺及设备的利用缩短了围岩的暴露时间；工序少、工序之间距离短，能尽早使初期支护封闭成环，发挥支护效应。
加快了施工进度，容易转换工序。
与双侧壁导坑、CRD工法相比，无临时支护，节省了拆除临时支护的时间，所以当围岩变化时候，容易转换工序。
本工法可灵活应用。
单独使用时，错台的高度可根据实际围岩情况，进行灵活调整，其工法核心内容之一“预留核心土”亦可广泛应用在台阶法、双侧壁导坑法、CRD法等工法的分部施工中。
3 适用范围本工艺工法适用于黄土隧道、隧道洞口、具“浅埋、富水、偏压、大跨”特征和典型的Ⅳ、Ⅴ级围岩软弱地段，对其他类似地下工程亦有借鉴意义。
4 主要引用标准《高速铁路隧道工程施工技术指南》（铁建设【2010】241号）、《铁路隧道工程施工技术指南》（TZ204）、《铁路隧道工程施工质量验收标准》（TB10417）、《铁路工程测量规范》（TB10101）、《公路隧道施工技术规范》（JTG F60）、《公路工程质量检验评定标准》（JTG F80/1）。
中南置地工艺工法
顶板裂缝
200
后浇带独立支撑体系
墙拉筋预留示意图预埋件焊拉结筋示意图
长度200 mm
外墙螺杆洞常规封堵做法
砂浆封堵法
1、Φ14-19锥形硬质塑料楔砸入螺杆洞内
2、切除橡胶锥形楔
露在墙外多余部分
3、砂浆粉饼，刷防
水涂料两遍
塑料锥形楔塞入法
企口
楼地面压实收光效果
突出墙面构件根部做法示意图
1
2
3
管道洞口吊模三次成活法
示意图
门窗后塞法侧边示意图
建筑密封胶铝合金窗框与墙体 留窗框安装连接件在
凹槽，待
用砂浆补平。
楼梯踏步防护
门扇
室内地面
室外地面。

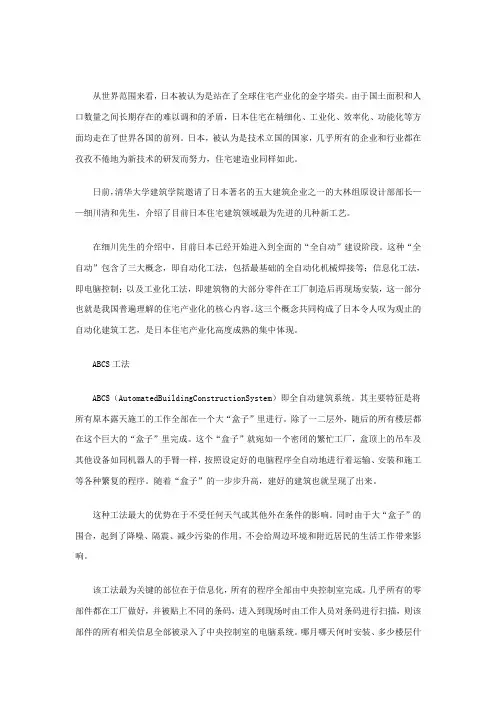

从世界范围来看，日本被认为是站在了全球住宅产业化的金字塔尖。
由于国土面积和人口数量之间长期存在的难以调和的矛盾，日本住宅在精细化、工业化、效率化、功能化等方面均走在了世界各国的前列。
日本，被认为是技术立国的国家，几乎所有的企业和行业都在孜孜不倦地为新技术的研发而努力，住宅建造业同样如此。
日前，清华大学建筑学院邀请了日本著名的五大建筑企业之一的大林组原设计部部长——细川清和先生，介绍了目前日本住宅建筑领域最为先进的几种新工艺。
在细川先生的介绍中，目前日本已经开始进入到全面的“全自动”建设阶段。
这种“全自动”包含了三大概念，即自动化工法，包括最基础的全自动化机械焊接等；信息化工法，即电脑控制；以及工业化工法，即建筑物的大部分零件在工厂制造后再现场安装，这一部分也就是我国普遍理解的住宅产业化的核心内容。
这三个概念共同构成了日本令人叹为观止的自动化建筑工艺，是日本住宅产业化高度成熟的集中体现。
ABCS工法ABCS（AutomatedBuildingConstructionSystem）即全自动建筑系统。
其主要特征是将所有原本露天施工的工作全部在一个大“盒子”里进行。
除了一二层外，随后的所有楼层都在这个巨大的“盒子”里完成。
这个“盒子”就宛如一个密闭的繁忙工厂，盒顶上的吊车及其他设备如同机器人的手臂一样，按照设定好的电脑程序全自动地进行着运输、安装和施工等各种繁复的程序。
随着“盒子”的一步步升高，建好的建筑也就呈现了出来。
这种工法最大的优势在于不受任何天气或其他外在条件的影响。
同时由于大“盒子”的围合，起到了降噪、隔震、减少污染的作用，不会给周边环境和附近居民的生活工作带来影响。
该工法最为关键的部位在于信息化，所有的程序全部由中央控制室完成。
几乎所有的零部件都在工厂做好，并被贴上不同的条码，进入到现场时由工作人员对条码进行扫描，则该部件的所有相关信息全部被录入了中央控制室的电脑系统。
哪月哪天何时安装、多少楼层什么位置、几号吊车进行运输……全部由电脑控制完成。

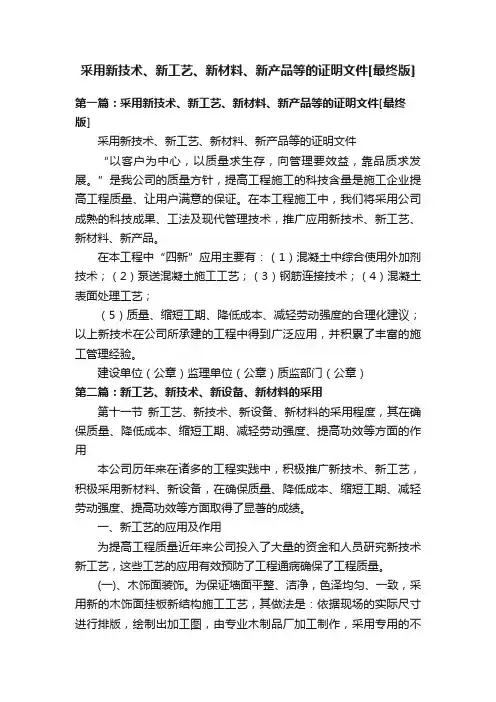

采用新技术、新工艺、新材料、新产品等的证明文件[最终版]第一篇：采用新技术、新工艺、新材料、新产品等的证明文件[最终版]采用新技术、新工艺、新材料、新产品等的证明文件“以客户为中心，以质量求生存，向管理要效益，靠品质求发展。
”是我公司的质量方针，提高工程施工的科技含量是施工企业提高工程质量、让用户满意的保证。
在本工程施工中，我们将采用公司成熟的科技成果、工法及现代管理技术，推广应用新技术、新工艺、新材料、新产品。
在本工程中“四新”应用主要有：（1）混凝土中综合使用外加剂技术；（2）泵送混凝土施工工艺；（3）钢筋连接技术；（4）混凝土表面处理工艺；（5）质量、缩短工期、降低成本、减轻劳动强度的合理化建议；以上新技术在公司所承建的工程中得到广泛应用，并积累了丰富的施工管理经验。
建设单位（公章）监理单位（公章）质监部门（公章）第二篇：新工艺、新技术、新设备、新材料的采用第十一节新工艺、新技术、新设备、新材料的采用程度，其在确保质量、降低成本、缩短工期、减轻劳动强度、提高功效等方面的作用本公司历年来在诸多的工程实践中，积极推广新技术、新工艺，积极采用新材料、新设备，在确保质量、降低成本、缩短工期、减轻劳动强度、提高功效等方面取得了显著的成绩。
一、新工艺的应用及作用为提高工程质量近年来公司投入了大量的资金和人员研究新技术新工艺，这些工艺的应用有效预防了工程通病确保了工程质量。
(一)、木饰面装饰。
为保证墙面平整、洁净，色泽均匀、一致，采用新的木饰面挂板新结构施工工艺，其做法是：依据现场的实际尺寸进行排版，绘制出加工图，由专业木制品厂加工制作，采用专用的不锈钢挂件在木挂板加工制作过程中精确定位，固定牢固，经检验合格后运至现场安装。
这种施工工艺和传统木饰面装饰工艺相比优点为：1.装配简单、快捷方便；2.木挂板规格尺寸灵活性好，可以满足超大规格的设计效果要求；3.杜绝了现场实施油漆产生的环境污染和装饰面的交叉污染；4.油漆工作在专业厂内完成，保证了油漆效果，色泽、光泽、均匀度等观感效果特别理想；5.工厂集约化生产节约材料，降低成本，经济耐用，安全环保；6.不易产生变形，有优良的平整度和观感度；7.可整体或单件拆装、更换及二次再使用，节约资源，延长寿命，进一步传承木饰面的艺术价值。
.锁口钢管桩施工工艺工法（QB/ZTYJGYGF-QL-0203-2011）桥梁工程有限公司何勇潘萍1 前言1.1 工艺工法概况围堰的形式多种多样，针对不同工程的结构特点和环境条件选择适宜的围堰结构进行承台施工，对桥梁施工的安全、工期、经济和社会效益有重要影响。
在诸多围堰形式中，锁口钢管桩围堰是其中的一种。
1.2 工艺原理锁口钢管桩桩围堰，就是在围堰内施工和修建基础时，使围堰外的水或土不至于大量涌进围堰内，待基础、墩台修筑出水面后即可将其拆除，以免堵塞水流或航道，它是一种临时性结构。
锁口钢管桩在钢管两侧加入了锁口装置，可以使两相邻钢管桩之间紧扣相连在一起。
2 工艺工法特点2.1 相比单壁钢套箱围堰、咬合钢管桩围堰等，锁口钢管桩围堰具有加工制作简单快速、施工工期短、经济效益高。
2.2 锁口钢管桩围堰结构整体刚度大、抗弯能力强、结构整体稳定性好、材料回收利用率高、平面布置适应性强等特点。
3 适用范围锁口钢管桩围堰适用于水深20m以内、水流流速小于3 m/s，河床为砂类土、黏性土、碎(卵)石类土和风化岩等地层条件下的基坑开挖。
4 主要技术标准《铁路桥涵地基和基础设计规范》（TB 10002.5）《铁路桥涵工程施工质量验收标准》（TB 10415）《铁路桥涵施工规范》（TB 10203）《公路桥涵施工技术规范》（JTG/T F50）5 施工方法根据工程所在地场地特点，结合锁口钢管桩的特性、施工方法等方面进行考虑，制定锁口钢管桩现场施工方案，先由测量人员定出锁口钢管桩围堰的轴线，安装导向架，打桩时利用导向架确定锁口钢管桩插打位置。
利用打桩机等设备插打锁口钢管桩，合龙围堰，设置内支撑，锁口止水，进行围堰内施工。
待承台、墩身施工出水平后，拆除锁口钢管桩围堰。
6 工艺流程及操作要点6.1 施工工艺流程锁口钢管桩围堰的施工工艺流程如图1。
图1 锁口钢管桩围堰施工工艺流程图6.2 操作要点6.2.1 施工准备1 施工平台桥墩的桩基础施工完成后，将钻机平台上的钻孔设备全部撤离，拆除影响锁口钢管桩插打的钻孔平台结构，保留其他部分钻孔平台作为锁口钢管桩插打施工的作业平台。

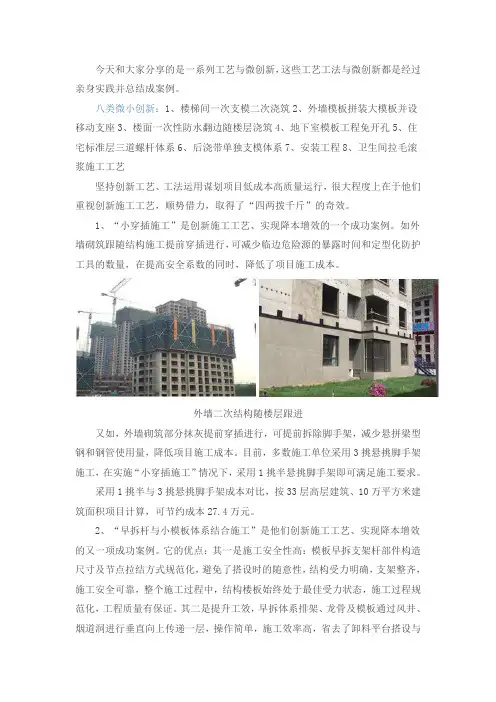

今天和大家分享的是一系列工艺与微创新，这些工艺工法与微创新都是经过亲身实践并总结成案例。
八类微小创新：1、楼梯间一次支模二次浇筑2、外墙模板拼装大模板并设移动支座3、楼面一次性防水翻边随楼层浇筑4、地下室模板工程免开孔5、住宅标准层三道螺杆体系6、后浇带单独支模体系7、安装工程8、卫生间拉毛滚浆施工工艺坚持创新工艺、工法运用谋划项目低成本高质量运行，很大程度上在于他们重视创新施工工艺，顺势借力，取得了“四两拨千斤”的奇效。
1、“小穿插施工”是创新施工工艺、实现降本增效的一个成功案例。
如外墙砌筑跟随结构施工提前穿插进行，可减少临边危险源的暴露时间和定型化防护工具的数量，在提高安全系数的同时，降低了项目施工成本。
外墙二次结构随楼层跟进又如，外墙砌筑部分抹灰提前穿插进行，可提前拆除脚手架，减少悬拼梁型钢和钢管使用量，降低项目施工成本。
目前，多数施工单位采用3挑悬挑脚手架施工，在实施“小穿插施工”情况下，采用1挑半悬挑脚手架即可满足施工要求。
采用1挑半与3挑悬挑脚手架成本对比，按33层高层建筑、10万平方米建筑面积项目计算，可节约成本27.4万元。
2、“早拆杆与小模板体系结合施工”是他们创新施工工艺、实现降本增效的又一项成功案例。
它的优点：其一是施工安全性高：模板早拆支架杆部件构造尺寸及节点拉结方式规范化，避免了搭设时的随意性，结构受力明确，支架整齐，施工安全可靠，整个施工过程中，结构楼板始终处于最佳受力状态，施工过程规范化，工程质量有保证。
其二是提升工效，早拆体系排架、龙骨及模板通过风井、烟道洞进行垂直向上传递一层，操作简单，施工效率高，省去了卸料平台搭设与拆除，减轻了塔吊的负担，安全隐患也得到了消除。
其三是降低材料损耗、节约成本，洋房模板及主次楞梁等周转材料可由2层减少为1层，早拆模板体系中周转材料投入量可减少1/2左右，进出场运输费和材料损耗、维修费亦相应减少，模板裁剪依据深化设计图进行，经济效益显著。
