高程控制测量

高程控制测量一、国家高程基准•高程基准面------通常采用大地水准面作为高程基准面•大地水准面•验潮站，（浙江）坎门，吴淞口，青岛，大连•1956年黄海高程系统，•1985年国家高程基准。

• 5.1.2水准原点------青岛1956年黄海高程系统，水准原点的高程值72.289m1985年国家高程基准，水准原点的高程值72.2604m两系统相差-0.0286m二、高程控制网的布设(一)国家高程控制网由高级到低级、从整体到局逐级控制、逐级加密的原则。

一二三四等。

我国国家水准网布设情况分三期：第一期，1976年以前完成，以1956年黄海高程系统为基准。

第二期，1976年至1990年完成，以1985年国家高程基准为基准的一二等网。

1990年后进行的国家一等水准网的复测和局部地区二等水准。

•国家一等水准网共布设289条路线，总长度93360km，全网有100个闭合环和5条单独路线，共埋设固定水准标石2万多座。

•国家二等水准网共布设1139条路线，总长度136368km，全网有822个闭合环和101条附合路线和支线，共埋设固定水准标石33000多座。

•国家一二等水准网分等级平差，一等水准网先将大陆的进行平差，再求海南岛的结果。

二等是以一等水准环为控制进行平差计算的。

•一等水准网每隔15～20年复测一次。

•三四等水准，加密，布设成附合路线，并尽可能互相交叉，构成闭合环。

(二)城市和工程建设高程控制网•分二三四等3个等级，首级高程控制网，一般要求设成闭合环。

三、正常水准面(一) 水准面不平行性1水准面不平行性2 重力加速度的变化可分成两部份：重力加速度随纬度的不同而变化的，在赤道g有较小的值，而在两极g 值较大，因此水准面相互不平行，且为向两收敛的、接近椭园的曲线；重力异常，不规则的变化。

3水准面的不平行性，对水准测量的影响⑴因为水准面不平行性，如果沿水准面观测高差不等于零（应该等于零），要加改正数。

⑵用水准测量测得两点间的高差随路线不同而有差异⑶环形路线闭合差不等于零，理论闭合差。

2。

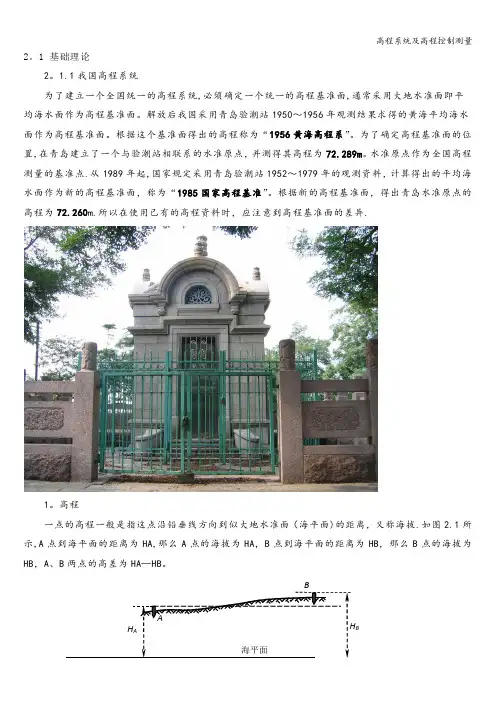

1 基础理论2。

1.1我国高程系统为了建立一个全国统一的高程系统,必须确定一个统一的高程基准面,通常采用大地水准面即平均海水面作为高程基准面。

解放后我国采用青岛验潮站1950～1956年观测结果求得的黄海平均海水面作为高程基准面。

根据这个基准面得出的高程称为“1956黄海高程系”。

为了确定高程基准面的位置,在青岛建立了一个与验潮站相联系的水准原点，并测得其高程为72.289m。

水准原点作为全国高程测量的基准点.从1989年起,国家规定采用青岛验潮站1952～1979年的观测资料，计算得出的平均海水面作为新的高程基准面，称为“1985国家高程基准”。

根据新的高程基准面，得出青岛水准原点的高程为72.260m.所以在使用已有的高程资料时，应注意到高程基准面的差异.1。

高程一点的高程一般是指这点沿铅垂线方向到似大地水准面（海平面)的距离，又称海拔.如图2.1所示,A点到海平面的距离为HA,那么A点的海拔为HA，B点到海平面的距离为HB，那么B点的海拔为HB，A、B两点的高差为HA—HB。

AH A H B海平面图2.1 高程示意图2。

水准点高程测量也是按照“从整体到局部"的原则来进行.就是先在测区内设立一些高程控制点，并精确测出它们的高程,然后根据这些高程控制点测量附近其他点的高程.这些高程控制点称水准点，工程上常用BM来标记、水准点一般用混凝土标石制成，顶部嵌有金属或瓷质的标志。

标石应埋在地下，埋设地点应选在地质稳定、便于使用和便于保存的地方。

临时性的水准点则可用更简便的方法来设立,例如用刻凿在岩石上的或用油漆标记在建筑物上的简易标志。

2.1。

2高程测量测量地面上各点高程的工作 , 称为高程测量。

高程测量根据所使用的仪器和施测方法的不同，分为:（1）水准测量;(2）三角高程测量；（3)气压高程测量；（4）GPS拟合高程.高程测量三角高程测量气压高程测量GPS拟合高程水准测量工程测量中常使用水准测量和三角高程测量两种方法来获取点的高程，其中水准测量的精度较高，应用又最为广泛的.水准测量的目的是要获得点的高程，通过直接测得两点间的高差，根据其中一点的已知高程推算出另一点的高程。

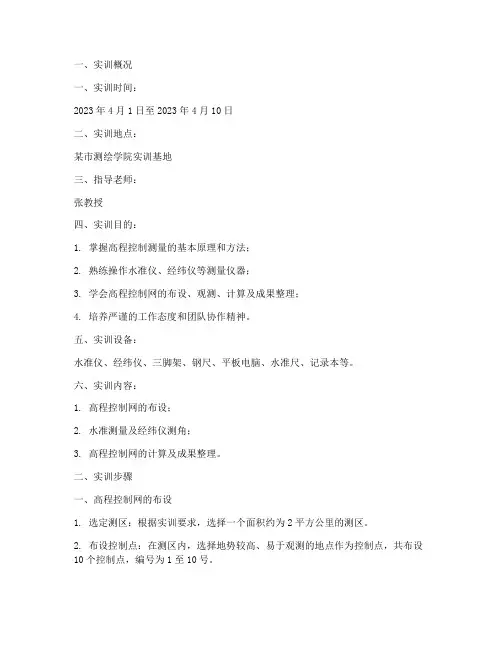

一、实训概况一、实训时间：2023年4月1日至2023年4月10日二、实训地点：某市测绘学院实训基地三、指导老师：张教授四、实训目的：1. 掌握高程控制测量的基本原理和方法；2. 熟练操作水准仪、经纬仪等测量仪器；3. 学会高程控制网的布设、观测、计算及成果整理；4. 培养严谨的工作态度和团队协作精神。

五、实训设备：水准仪、经纬仪、三脚架、钢尺、平板电脑、水准尺、记录本等。

六、实训内容：1. 高程控制网的布设；2. 水准测量及经纬仪测角；3. 高程控制网的计算及成果整理。

二、实训步骤一、高程控制网的布设1. 选定测区：根据实训要求，选择一个面积约为2平方公里的测区。

2. 布设控制点：在测区内，选择地势较高、易于观测的地点作为控制点，共布设10个控制点，编号为1至10号。

3. 标记控制点：使用钢尺和水准尺，对每个控制点进行精确标记，并记录控制点坐标。

4. 连接控制点：根据控制点坐标，使用经纬仪和钢尺，连接相邻控制点，形成闭合环线。

二、水准测量及经纬仪测角1. 水准测量：将水准仪安置在1号控制点上，进行对中、整平。

然后，在2号控制点上安置水准尺，进行观测。

记录水准尺读数、水准仪读数、仪器高和前视、后视棱镜高。

2. 经纬仪测角：使用经纬仪，分别测量相邻控制点之间的水平角度，记录角度值。

三、高程控制网的计算及成果整理1. 计算高程：根据水准测量结果，计算每个控制点的高程。

2. 计算坐标：根据经纬仪测角结果，计算每个控制点的坐标。

3. 成果整理：将计算结果整理成表格，并绘制高程控制网图。

三、实训总结一、实训收获1. 掌握了高程控制测量的基本原理和方法，熟悉了水准仪、经纬仪等测量仪器的操作。

2. 学会了高程控制网的布设、观测、计算及成果整理。

3. 培养了严谨的工作态度和团队协作精神。

二、实训不足1. 在水准测量过程中，由于操作不够熟练，导致部分数据误差较大。

2. 在经纬仪测角过程中，由于观测角度较小，导致部分角度误差较大。

1、高程控制测量概述高程控制测量就是在测区布设高程控制点，即水准点，用精确方法测定它们的高程，构成高程控制网。

高程控制测量的主要方法有：水准测量和三角高程测量。

国家高程控制网是用精密水准测量方法建立的，所以又称国家水准网。

国家水准网的布设也是采用从整体到局部，由高级到低级，分级布设逐级控制的原则。

国家水准网分为4个等级。

一等水准网是沿平缓的交通路线布设成周长约1 500 km的环形路线。

一等水准网是精度最高的高程控制网，它是国家高程控制的骨干，也是地学科研工作的主要依据。

二等水准网是布设在一等水准环线内，形成周长为500～750 km的环线。

它是国家高程控制网的全面基础。

三、四等级水准网是直接为地形测图或工程建设提供高程控制点。

三等水准一般布置成附合在高级点间的附合水准路线，长度不超过200 km。

四等水准均为附合在高级点间的附合水准路线，长度不超过80 km。

城市高程控制网是用水准测量方法建立的，称为城市水准测量。

按其精度要求：分为二、三、四、五等水准和图根水准。

根据测区的大小，各级水准均可首级控制。

首级控制网应布设成环形路线，加密时宜布设成附合路线或结点网。

水准测量主要技术要求见表7-2-1。

表7-2-1 水准测量主要技术要求注：①结点之间或结点与高级点之间，其路线的长度、不应大于表中规定的0.7倍；②L为往返测段，附合或环线的水准路线长度以km为单位；n为测站数。

工程建设的高程控制测量，采用二、三、四、五等水准测量和图根水准测量等几个等级，其技术要求见教材表7-1-5。

在丘陵或山区，高程控制量测边可采用三角高程测量。

光电测距三角高程测量现已用于（代替）四、五等水准测量。

水准点间的距离，一般地区为2—3km，城市建筑区为1—2km，工业区小于1km。

一个测区至少设立三个水准点。

2、三、四等水准测量三、四等水准测量应在通视情况良好、成像清晰、稳定的情况下进行。

三、四等水准测量的观测与计算方法如下：（1）一个测站上的观测顺序①后视水准尺黑面，使圆水准器气泡居中，读取下、上丝读数，转动微倾螺旋，使符合水准气泡居中，读取中丝读数。

高程控制测量步骤嘿，朋友们！今天咱就来讲讲高程控制测量那些事儿。

你说啥是高程控制测量？这就好比是给大地量身高呀！咱得准确知道各个地方的高低起伏，这样才能在盖房子、修马路啥的的时候心里有底呀。

要做好高程控制测量，第一步得选好测量点。

这就跟咱找朋友一样，得找靠谱的呀！这些点得稳定，不能今天在这明天就跑了。

而且还得分布均匀，这样才能全面了解这片区域的情况呢。

然后呢，就得把测量仪器架起来啦。

这仪器就像是咱的眼睛，可得好好伺候着。

要把它调得稳稳当当的，不能歪七扭八的，不然看到的“风景”可就变形啦！接着就开始测量啦！你看，仪器那小眼睛一眨一眨的，就把数据给咱记下来了。

这时候咱可得仔细着，不能有一点马虎。

就好像你做数学题，一个小数字错了，那结果可就差十万八千里咯。

测完了一组数据可不算完，还得反反复复多测几次呢。

这就像你考试检查试卷，多检查几遍心里才踏实呀，不然万一有个小错误没发现，那不就白费功夫啦？等所有数据都测完了，还得好好整理分析呢。

这就像是把一堆乱麻给理清楚，得有耐心，还得有方法。

把那些数据一个个排好队，看看有没有啥不对劲的地方。

你想想，如果高程没测好，盖的房子一边高一边低，那多难看呀！走的马路坑坑洼洼的，那得多别扭呀！所以说呀，高程控制测量可不是小事，得认真对待呢。

咱再打个比方，这高程控制测量就像是给大地做美容，得把每个地方都弄得漂漂亮亮的，让人看着舒服，用着也方便。

咱可不能马马虎虎，随便糊弄一下就完事儿了。

总之呢，高程控制测量虽然听起来有点复杂，但只要咱一步一步认真做，就肯定能做好。

咱得对大地负责，对咱要干的事儿负责呀！大家说是不是这个理儿呀！。

高程控制测量实验报告高程掌握测量试验报告〔精选5篇〕1一、实习目的：1、掌控导线测量外业观测方法；2掌控导线测量的计算方法；二、实习计划：1、仪器配置：每小组配备全站仪一台、棱镜两个、记录表格假设干2、实习时间；两学时三、实习内容及要求：1、每人完成一个测站的导线测量，并完成记录计算2、每人完成一条导线的计算；3、测一条闭合路径并量出各边距离长度，娴熟的观测以及快速计算出2c值、方位角、闭合差看其是否超限，算出改正数和坐标增量最终求出坐标。

四、实习步骤：1、导线布设为闭合导线2、导线测量外业工作；导线测量的外业工作包括踏勘选点、建立标识、量边和测角。

〔1〕、踏勘选点及建立标识；依据已有的数据〔点的坐标与高程〕规划好导线的布设线路。

点位应选在土质坚硬并便于保存之处。

〔2〕、导线边长测量：导线边长用全站仪测距，来回两次测量的方法，相对误差不应大于4000分之一；3、导线转折角测量：4、导线内业计算：在计算前检查有无遗漏或记错，是否符合测量的限差要求。

闭合导线计算图中已知A点坐标为〔0,0〕，A—1坐标方位角为90度0分0秒，计算导线点1、2、3、4点的坐标；〔1〕、角度闭合差调整；根据几何原理根据平面几何原理，n边形内角之和应为(n-2)*1800，因此，n边闭合导线内角之和的理论值应为1800,由于导线水平角观测中不可避开地含有误差，使内角之和不等于理论值，而产生角度闭合差(方位角闭合差)。

假如不超限，那么将角度闭合差按"反其符号，平均安排"的原则，对各个观测角度进行改正。

已改正值在表格中写在角度观测值的上方。

改正后角度之和应等于5400。

〔2〕、坐标方位角推算为了计算除起始点以外的各导线点坐标，需要先计算相邻两导线点之间的坐标增量，这就要用到边长和坐标方位角。

边长是径直测量的，而坐标方位角需要依据起始边的坐标方位角及观测的导线转折角(左角或右角)来推算。

由此可以归纳出，按后面一边的已知坐标方位角和导线右角β右，推算导线前进方向一边的坐标方位角的一般公式为a前=a后+1800—β右3.坐标增量计算闭合导线坐标增量的和应为零。
