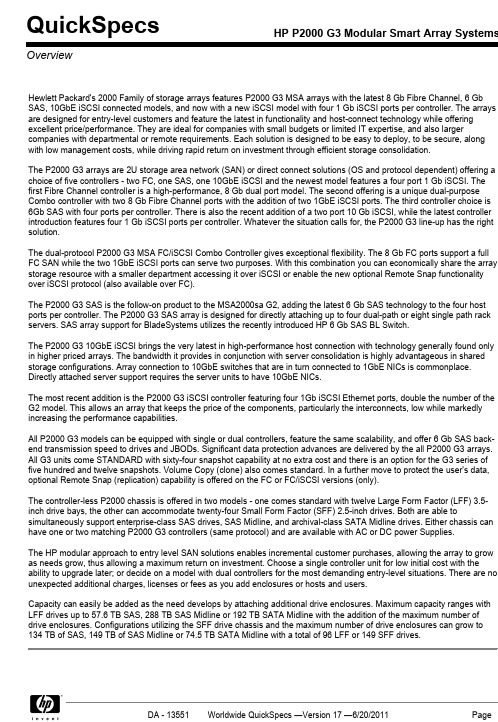

HP StorageWorks P2000 G3用户使用指南一. P2000介绍1.概述HP StorageWorks P2000 G3 模块化智能阵列具备极高的性能，可以连接8 Gb 光纤通道或Combo FC/iSCSI，能够以适中的价格提供高效的存储整合能力。
选择FC/iSCSICombo控制器，可以通过两个协议灵活共享阵列资源，在预算范围内充分满足不同部门的不同需求。
HP StorageWorks P2000 G3 标配64个快照(选配512个)和卷拷贝软件，可以增强数据保护。
选配的远程快照软件可以让您通过iSCSI或光纤通道执行快照复制。
2.关键特性和优势2.1易于管理和价格经济的存储整合解决方案•高效的整合与存储共享：HP StorageWorks P2000 G3模块化智能阵列是一款价格经济的整合存储阵列解决方案，它采用8Gb光纤通道或Combo FC/iSCSI 解决方案和最新的大尺寸和小尺寸SAS、SAS MDL以及SATA硬盘，能够满足部门和中小型企业的整合需求。
•磁盘类型和容量选择灵活：P2000 G3阵列提供了多种硬盘选择，包括高性能企业级SAS硬盘和低成本、高容量归档级SAS MDL或SATA MDL。
阵列标配有12个或24个硬盘托架，能够同时支持双端口SAS硬盘和SATA硬盘。
•经济高效：P2000 G3阵列既可以配备一个控制器，降低初始成本，也可以配备两个控制器，增强数据保护。
FC/iSCSI Combo控制器通过最经济高效的协议支持部门间资源共享。
广泛的硬盘类型选择可以带来高额投资回报(ROI)。
2.2按需进行初始配置和扩展，根据需要增加连接的服务器数量和总容量•从小规模起步，最可随着存储需求的增长进行适当扩展：P2000 G3 阵列允许客户随着需要的增加扩展存储容量，最高可扩展至57.6TB SAS或192TB SATA，光纤通道连接最多可支持64台主机。
P2000 G3阵列最多可支持7个LFF硬盘机箱和96块LFF硬盘或者支持5个SFF机箱和149块SFF硬盘。

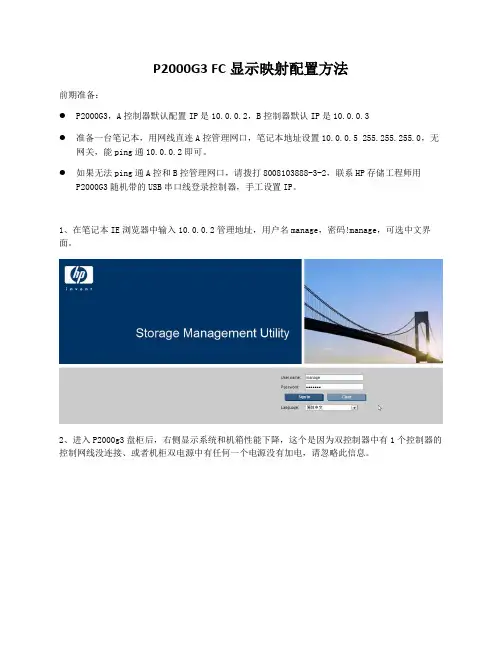

P2000G3 FC显示映射配置方法前期准备：●P2000G3，A控制器默认配置IP是10.0.0.2，B控制器默认IP是10.0.0.3●准备一台笔记本，用网线直连A控管理网口，笔记本地址设置10.0.0.5 255.255.255.0，无网关，能ping通10.0.0.2即可。
●如果无法ping通A控和B控管理网口，请拨打8008103888-3-2，联系HP存储工程师用P2000G3随机带的USB串口线登录控制器，手工设置IP。
1、在笔记本IE浏览器中输入10.0.0.2管理地址，用户名manage，密码!manage，可选中文界面。
2、进入P2000g3盘柜后，右侧显示系统和机箱性能下降，这个是因为双控制器中有1个控制器的控制网线没连接、或者机柜双电源中有任何一个电源没有加电，请忽略此信息。
器光纤卡的WWN号码。
（Qlogic卡按Ctrl+Q，Emulex卡用Alt+E键进入，确认卡的WWN号码）4、开始配置，左侧选择P2000G3 FC，右侧设置菜单中选择创建虚拟磁盘。
5、虚拟磁盘默认名字vd01，设置RAID级别（例如raid5），块大小默认，指定给自动。
6、界面往下拉，把所有硬盘都打勾选中，点“创建虚拟磁盘”。
7、创建虚拟磁盘成功。
8、点中创建好的虚拟磁盘vd01，右侧设置菜单中选择创建卷。
9、创建第一个卷的名字，指定卷大小，然后界面向下拉。
况，如果我们通过光纤交换机连接，这种映射方法不适合，因此去掉映射右侧的对勾。
11、去掉映射旁边的勾后，后面板视图消失，直接点应用。
12、同理点中vd01，右侧还是在设置中选择创建卷，来建立第二个卷。
13、同样，输入第二个卷的名字和大小。
14、同样，取消映射旁边的勾，点应用。
15、然后再同样创建第三个卷，输入卷名称和大小。
16、同样要把第三个卷的映射勾去掉，然后点应用。
17、下一步要做的，就是把卷映射给两台要做双机的服务器，每台服务器上2块光纤HBA卡，共4块HBA卡，我们要做的就是分别把三个卷的使用权限映射给4块HBA卡的WWN号码。

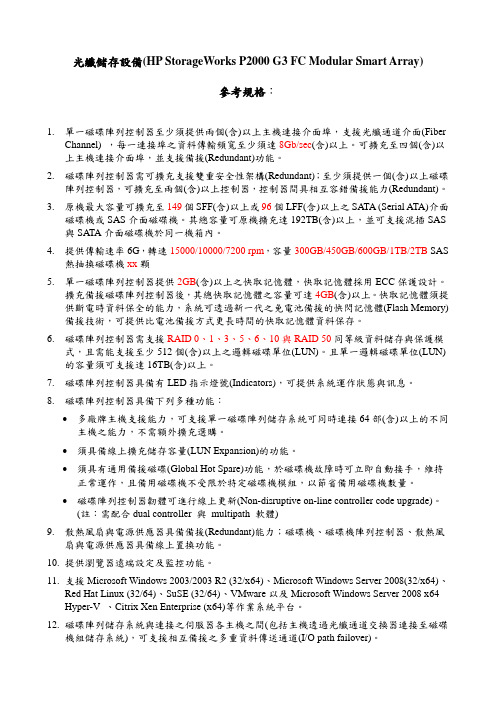

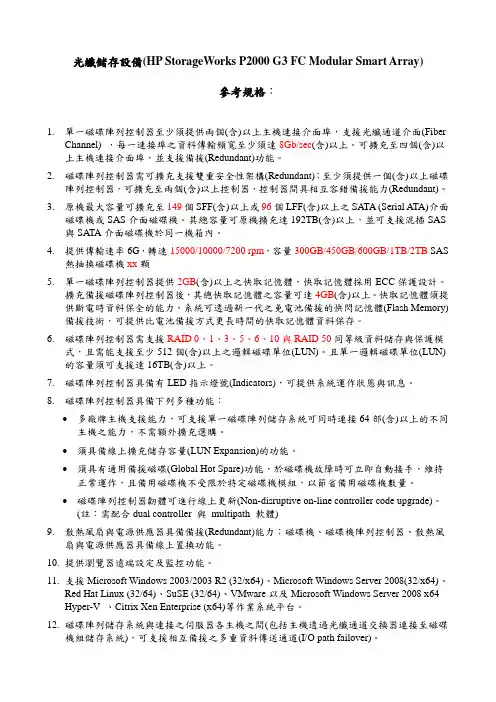

光纖儲存設備(HP StorageWorks P2000 G3 FC Modular Smart Array)參考規格：1.單一磁碟陣列控制器至少須提供兩個(含)以上主機連接介面埠，支援光纖通道介面(FiberChannel) ，每一連接埠之資料傳輸頻寬至少須達8Gb/sec(含)以上。
可擴充至四個(含)以上主機連接介面埠，並支援備援(Redundant)功能。
2.磁碟陣列控制器需可擴充支援雙重安全性架構(Redundant)；至少須提供一個(含)以上磁碟陣列控制器，可擴充至兩個(含)以上控制器，控制器間具相互容錯備援能力(Redundant)。
3.原機最大容量可擴充至149個SFF(含)以上或96個LFF(含)以上之SATA (Serial ATA)介面磁碟機或SAS介面磁碟機。
其總容量可原機擴充達192TB(含)以上，並可支援混插SAS 與SATA介面磁碟機於同一機箱內。
4.提供傳輸速率6G，轉速15000/10000/7200 rpm，容量300GB/450GB/600GB/1TB/2TB SAS熱抽換磁碟機xx顆5.單一磁碟陣列控制器提供2GB(含)以上之快取記憶體，快取記憶體採用ECC保護設計。
擴充備援磁碟陣列控制器後，其總快取記憶體之容量可達4GB(含)以上。
快取記憶體須提供斷電時資料保全的能力，系統可透過新一代之免電池備援的快閃記憶體(Flash Memory)備援技術，可提供比電池備援方式更長時間的快取記憶體資料保存。
6.磁碟陣列控制器需支援RAID 0、1、3、5、6、10與RAID 50同等級資料儲存與保護模式，且需能支援至少512個(含)以上之邏輯磁碟單位(LUN)。
且單一邏輯磁碟單位(LUN)的容量須可支援達16TB(含)以上。
7.磁碟陣列控制器具備有LED指示燈號(Indicators)，可提供系統運作狀態與訊息。
8.磁碟陣列控制器具備下列多種功能：∙多廠牌主機支援能力，可支援單一磁碟陣列儲存系統可同時連接64部(含)以上的不同主機之能力，不需額外擴充選購。
HP P2000 G3 Storage Configure SettingP2000配置設定1.登入SMU在完成硬件安裝後，可以訪問控制器模塊批號的基於網絡的管理資源分類界面SMU（存儲管理實用程序），以便監視和管理此存儲系統。
管理端口的默認IP地址如下：管理端口IP地址：10.0.0.2（控制器A），10.0.0.3（控制器B）IP子網掩碼：255.255.255.0網關IP地址：10.0.0.1默認的用戶名和密碼是：用戶名：admin密碼：!admin已更改端口ip地址：172.17.1.215（控制器A），172.17.1.216（控制器B）目前的用戶名和密碼是：用戶名：admin(可自行更改)密碼：!admin(可自行更改)2.更改IPUninitialized Name點右鍵>Configuration>System Settings>Network Interfaces可更改RIAD Controller A與B的IP3.建立VdiskVdisk點右鍵>Provisioning>Create Vdisk設置虛擬磁盤名稱、RAID級別、分配對象、塊大小，子虛擬磁盤數量、初始化等，選擇要在虛擬磁盤中包含的磁盤：磁盤數量根據RAID級別確定目前設定是RAID 54.建立VolumeVd01點右鍵> Provisioning> Create Volume設定Volume名稱、空間GB大小、LUN的號碼 Apply4.新增主機SAS Port 與更改P2000會自動掃描到主機的WWN號(Server需啟動狀態)，並且把主機添加進來,默認是以WWN為名稱顯示的,我們可以重新給主機命名,方便我們標識不同Server500605…點右鍵> Provisioning>Rename Host更改前更改後4.給予Server分配空間DBServer2-1點右鍵> Provisioning>Manage Host Mappings 依照順序做點選動作P2000設定完成在Server OS 系統中可看到P2000設定好的空間可以Online做線上使用。

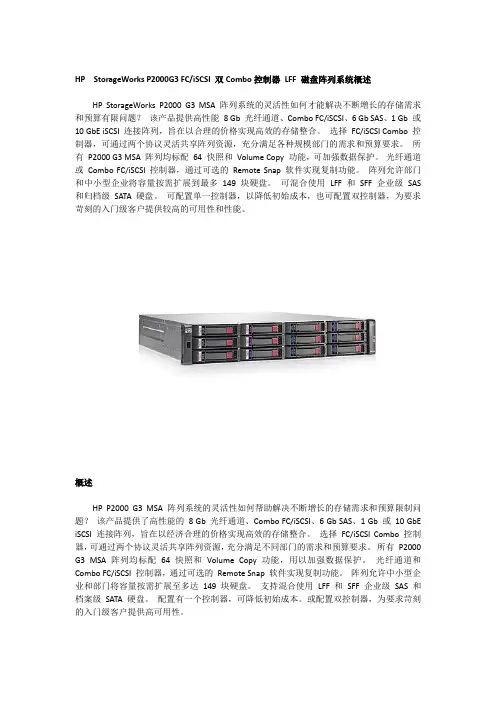

HP StorageWorks P2000G3 FC/iSCSI 双Combo控制器LFF 磁盘阵列系统概述HP StorageWorks P2000 G3 MSA 阵列系统的灵活性如何才能解决不断增长的存储需求和预算有限问题？该产品提供高性能8 Gb 光纤通道、Combo FC/iSCSI、6 Gb SAS、1 Gb 或10 GbE iSCSI 连接阵列，旨在以合理的价格实现高效的存储整合。
选择FC/iSCSI Combo 控制器，可通过两个协议灵活共享阵列资源，充分满足各种规模部门的需求和预算要求。
所有P2000 G3 MSA 阵列均标配64 快照和Volume Copy 功能，可加强数据保护。
光纤通道或Combo FC/iSCSI 控制器，通过可选的Remote Snap 软件实现复制功能。
阵列允许部门和中小型企业将容量按需扩展到最多149 块硬盘。
可混合使用LFF 和SFF 企业级SAS 和归档级SATA 硬盘。
可配置单一控制器，以降低初始成本，也可配置双控制器，为要求苛刻的入门级客户提供较高的可用性和性能。
概述HP P2000 G3 MSA 阵列系统的灵活性如何帮助解决不断增长的存储需求和预算限制问题？该产品提供了高性能的8 Gb 光纤通道、Combo FC/iSCSI、6 Gb SAS、1 Gb 或10 GbE iSCSI 连接阵列，旨在以经济合理的价格实现高效的存储整合。
选择FC/iSCSI Combo 控制器，可通过两个协议灵活共享阵列资源，充分满足不同部门的需求和预算要求。
所有P2000 G3 MSA 阵列均标配64 快照和Volume Copy 功能，用以加强数据保护。
光纤通道和Combo FC/iSCSI 控制器，通过可选的Remote Snap 软件实现复制功能。
阵列允许中小型企业和部门将容量按需扩展至多达149 块硬盘。
支持混合使用LFF 和SFF 企业级SAS 和档案级SATA 硬盘。

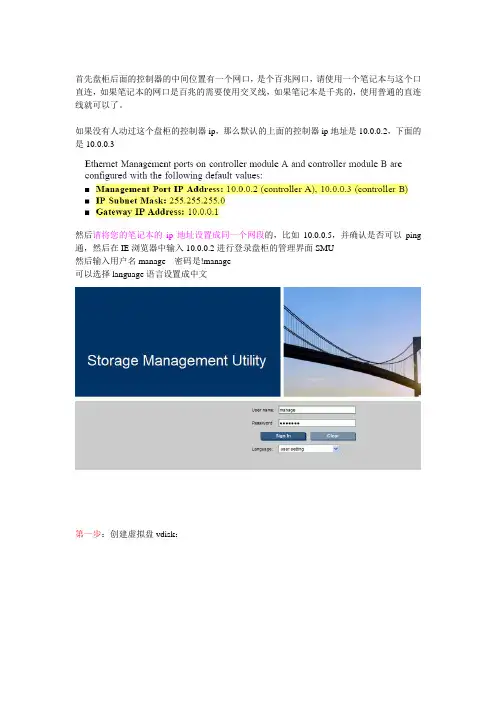

首先盘柜后面的控制器的中间位置有一个网口，是个百兆网口，请使用一个笔记本与这个口直连，如果笔记本的网口是百兆的需要使用交叉线，如果笔记本是千兆的，使用普通的直连线就可以了。
如果没有人动过这个盘柜的控制器ip，那么默认的上面的控制器ip地址是10.0.0.2，下面的是10.0.0.3
然后请将您的笔记本的ip地址设置成同一个网段的，比如10.0.0.5，并确认是否可以ping 通，然后在IE浏览器中输入10.0.0.2进行登录盘柜的管理界面SMU
然后输入用户名manage 密码是!manage
可以选择language语言设置成中文
第一步：创建虚拟盘vdisk：
点击Create Vdisk之后就创建完成了
首先鼠标在左侧选中之前建立好的vdisk，如下图：
下图注意：建议设置大小，如果您只有打算设置一个卷，那么久输入整个的大小，如果您打算划分2个卷，那么在这里先创建一个卷，输入一个您认为合适的大小，第二个卷可以稍后再做
然后在下面的Map建议先别选，等一会再第三步再选，然后直接点击apply就可以了
第三步：做映射
如果您打算把这个卷同时给两个服务器去访问，那么就如下操作：
点击之前创建好的卷volume，然后右侧选择default mapping，中文叫默认映射，
议都选中，然后点击apply应用就可以了
以上做完之后，正常来说在服务器端的磁盘管理中就可以看到一个磁盘了，可以进行划分分区的操作了
然后如果您设置的是2个卷，那么您可以再划分一个卷，做完卷之后再做映射，做的时候要
注意，在LUN的位置不能再设置1了，因为1已经被上面的卷使用了，您就设置成2，然
后旁边给一个读写权限就可以了。
HP StorageWorksP2000 G3 MSA System 安装说明关于本文档本文档适用于对服务器和存储系统进行安装、管理和故障排除的人员。
HP 假定您具备维修和安装计算机设备的资格,并且经过培训能够识别产品中存在的危险以及危险能量等级。
有关安装和配置MSA 产品的完整信息,请参见随 HP StorageWorks P2000 G3 MSA System 提供的用户指南。
用户文档载于产品随附的“软件支持/文档CD”上。
要获取文档的最新版本,请访问“HP 手册”网站:/support/manuals。
本文档包含带有以下控制器的 HP StorageWorks P2000 G3 MSA System 的安装和配置信息:• HP StorageWorks P2000 G3 光纤通道 MSA 控制器• HP StorageWorks P2000 G3 Combo FC/iSCSI MSA 控制器• HP StorageWorks P2000 G3 SAS MSA 控制器• HP StorageWorks P2000 G3 10GbE iSCSI MSA 控制器• HP StorageWorks P2000 G3 iSCSI MSA 控制器本文档介绍安装 P2000 G3 MSA System 的以下步骤:•在机架中安装设备并加以紧固•安装硬件选件•连接电缆•打开组件电源•更新固件•配置 MSA在机架中安装设备并加以紧固按照 P2000 G3 MSA 机箱和其他硬件(包括服务器和驱动器机箱附带的机架安装说明在机架中安装组件。
P2000 G3 光纤通道 MSA System1. 电源2. 光纤通道主机端口3. CLI 端口 (mini-USB4. 保留供将来使用5. 管理以太网端口6. SAS 扩展端口P2000 G3 Combo 光纤通道/iSCSI MSA System1. 电源2. 光纤通道主机端口3. iSCSI 端口(主机或复制4. CLI 端口 (mini-USB5. 保留供将来使用6. 管理以太网端口7. SAS 扩展端口P2000 G3 10GbE iSCSI MSA System1. 电源2. 10GbE SFP+ iSCSI 主机端口3. CLI 端口 (mini-USB4. 保留供将来使用5. 管理以太网端口6. SAS 扩展端口P2000 G3 iSCSI MSA System1. 电源2. iSCSI 主机端口3. CLI 端口 (mini-USB4. 保留供将来使用5. 管理以太网端口6. SAS 扩展端口*590335-AA6* 场地要求有关详细的场地要求的信息,请参见机架安装说明海报和用户指南。
SMU登录与相关信息查看
在P2000 G3的A控制器管理端口上插入网线，然后与主机相连，在主机端的IE浏览器输入A控制器默认的管理IP地址（10.0.0.2），输入默认用户名（manage）和密码(!manage)，然后选择语言为简体中文，点击Sign In登录
进入之后出现的是整个P2000 G3的概况
可以点击系统事件中的各种事件符号查看事件，也可直接点击视图中的事件日志进行查看
点击系统概况中磁盘的状态，可以看到当前状态为A V AIL，即还没有做阵列
点击左侧配置视图中的物理---机箱，然后右侧会出现机箱概况，通过正面图形，可以看到P2000 G3当前硬盘状态和机箱状态。
其中机箱属性中：中板序列号即为本台存储的S/N号。
点击背面图形，可以查看当前存储的硬件故障信息，因为B控制器的管理接口没接网线，另外一个电源没有接线，所以会有报错。
配置向导
第一次进入SMU，可以通过配置向导来更改系统的基本配置。
选中左侧配置视图中的P2000 G3，然后点击菜单栏：配置---配置向导
密码设置（可以更改manage和monitor用户的密码）
网络配置（可以更改两个控制器的管理IP地址）
启用或者禁用系统管理服务
系统信息
事件通知配置
控制器接口（FC和iSCSI）配置
配置完成
设置向导
第一次进入SMU，可以使用设置向导来配置虚拟磁盘和卷以及映射。
在配置视图中点击P2000 G3，然后点击菜单栏---向导---设置向导（或设置中的设置向导）
虚拟磁盘设置：给虚拟磁盘命名，选择RAID级别，选择要指定的控制器，然后点击下一步
选择磁盘：勾选要加入此虚拟磁盘的物理硬盘后点击下一步
创建卷：输入要创建的卷数目，卷大小和基本名称，然后点击下一步
映射卷：勾选映射，勾选要映射的控制器的接口，输入LUN号（注意LUN不要为0），选择控制器对此卷的访问权限
确认信息后完成向导
设置完成后，可以点击P2000 G3，查看当前磁盘状态为VDISKINIT状态，而非做阵列前得A V AI状态
点击卷，然后点击映射，确认当前卷已经映射成功
主机端的操作
在主机端的磁盘管理中点击重新扫描磁盘后，会发现逻辑磁盘（注意，如果主机和存储的链接为双链路，则会把每个光纤通道的映射都识别为一个逻辑磁盘，需要下载MPIO软件）
常用的驱动软件为SES Driver（磁盘阵列驱动）和MPIO DSM（多路径软件）以2003为例/bizsupport/TechSupport/SoftwareIndex.jsp?lang=en&cc=us&prodNa meId=4118572&prodTypeId=12169&prodSeriesId=4118559&swLang=8&taskId=135&swEnvOI D=1005#113214
安装好MPIO软件后，在设备管理器---SCSI和RAID控制器中会多出Multi-Path Support设备
点击磁盘管理，这次映射的卷在主机的磁盘管理中可以正确的显示为一个逻辑磁盘。
使用初始化磁盘，再建立分区和格式化后才可以正常使用。
手动创建虚拟磁盘和卷
选中P2000 G3，点击右键会出现菜单（效果和点击右侧菜单栏一样），点击设置---创建虚拟磁盘。
配置好后点击创建虚拟磁盘
创建虚拟磁盘后，可以在配置视图中找到新创建的虚拟磁盘，并且当前作业中状态为初始化。
然后需要创建卷，点击之前建立的虚拟磁盘，然后右键菜单---设置---创建卷。
输入卷大小，选择是否启用快照功能，选择是否默认映射，配置后点击应用
应用后可以查看当前卷得状态
选中卷—右键点击设置---默认映射，可以修改默认映射方式的属性
可以修改当映射方式为默认映射时，都自动映射到哪些端口，确认后点击应用修改
选中卷---右键菜单:设置-----显式映射
可以自定义主机端口与P2000端口的映射关系，由于主机的HBA卡有两个端口，做了链路冗余。
在这里测试把主机1号端口映射到P2000的B控制器端口，然后点击应用。
这样主机1号端口就只与P2000的B2端口进行通信，与A控制器断开链接。
查看主机1号端口状态，已经由默认变为显式
重新在主机的磁盘管理中进行磁盘扫描，仍旧发现了一个逻辑磁盘，这是因为虽然主机的1号端口与P2000的A控制器虽然断开。
但主机的2号端口仍旧和A控制器正常连接，所以能正常进行磁盘映射
这次把主机的2号端口与卷的映射类型也改为显式，映射端口为B2
由于主机的两个端口与P2000的A控制器现在没有任何映射，所以在主机的磁盘管理中无法找到磁盘
管理专用备用磁盘
选中左侧虚拟磁盘，然后点击菜单栏：配置---管理专用备用磁盘—勾选作为备用磁盘的硬盘（最多4个），这时候状态会变为绿色的SPARE,然后点击修改备用磁盘即可。
如果虚拟磁盘中的硬盘发生故障，那么虚拟磁盘会自动使用一个专用备用磁盘重新构建虚拟磁盘（对于RAID 50，如果多个子虚拟磁盘处于故障状态，将按照子虚拟磁盘系统的编号顺序重建和使用指定的备用磁盘）。
更换上硬盘后，要手动把新硬盘指定为专用备用磁盘，
选中配置视图中P2000 G3，点击菜单栏：设置---管理全局备用磁盘，出现配置画面后，勾选作为全局备用磁盘的硬盘（最多8个）,然后点击修改备用磁盘
如果任何虚拟磁盘中的硬盘发生故障，将会自动使用一个全局备用磁盘重新构建虚拟磁盘（对于RAID 50，如果多个子虚拟磁盘处于故障状态，将按照子虚拟磁盘系统的编号顺序重建和使用指定的备用磁盘）。
更换上硬盘后，要手动把新硬盘指定为全局备用磁盘，
选中配置视图中P2000 G3，点击菜单栏---配置---高级设置---磁盘
进入后勾选动态备用磁盘功能即可，这样就不用在虚拟磁盘中单独指定备用磁盘，如果虚拟磁盘中一块硬盘发生故障，使用一块硬盘将其替换后，存储系统会重新扫描总线，查找到新更换的硬盘，自动将其指定为备用盘，然后开始重建。
修改虚拟磁盘所有者
如果主机和存储之间的链接只有链路冗余，而没有控制器冗余，当一个控制器故障后，需要手动切换虚拟磁盘的所有者。
选中虚拟磁盘，点击配置----修改虚拟磁盘所有者
选择控制器后，点击应用即可
卷快照
先创建虚拟磁盘
再创建卷，创建卷得时候不要忘记勾选启用快照
映射成功后，在主机端新盘符中创建一个新的测试文件
在存储段选中卷---设置----创建快照，然后点击创建快照，这样就可以创建好一个快照
在主机端把新建立的文本文档删除，在存储段选中卷—设置---默认映射，把映射的对勾取消以断开链接
断开链接后，显示映射状态为未映射
点击卷---回滚卷，输入要回滚的快照名即可
回滚结束后，重新启用默认映射，然后在主机端重新扫描磁盘，可以发现之前的测试文档已经被恢复
和卷快照不同，此功能会创建一个卷副本，目标卷将独立于源卷，而且目标卷和源卷必须在一个虚拟磁盘中。
点击源卷---设置---创建卷复制，停止主机与卷的一切I/O,点击复制卷。
（注意虚拟磁盘需保留源卷20%的空间作为快照池，否则会报错）
创建好后，可以看到快照池中占用了源卷20%的空间
选中P2000 G3，然后点击工具---更新固件，然后浏览选中下载好的固件升级文件即可
固件更新同步
勾选此选项可以让双控制器进行固件版本同步
清除磁盘元数据
每个磁盘都具有元数据，用于标识该磁盘是否为某个虚拟磁盘的成员，并标识该虚拟磁盘的其他成员。
如果磁盘的元数据指示磁盘是虚拟磁盘的成员但是其他成员的元数据指示该磁盘不是成员，则该磁盘会变为保留的磁盘。
系统概述和机箱概述页面会将磁盘的“使用方式”值显示为LEFTOVR。
保留磁盘的故障/UID LED 亮琥珀色。
在新的虚拟磁盘中使用该磁盘或者将其用作备用磁盘之前，必须清除该磁盘的元数据。
保存日志
选中P2000 G3，然后点击工具---保存日志，填写姓名后点击保存日志即可。
