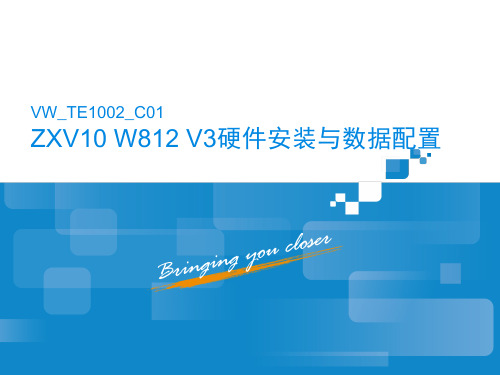

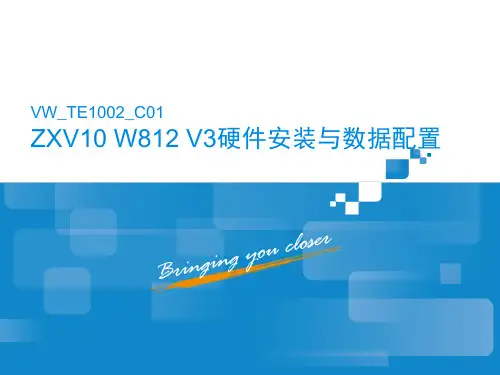

6-ZXV10 W812 V3硬件安装与数据配置

6-ZXV10 W812 V3硬件安装与数据配置

1. 单击[网络→宽带设置→宽带连接设置]菜单

工作模式支持桥模式和路由模式两种。
宽带连接设置步骤（胖AP设置）

2. 根据上表（详细内容请参见后文设置宽带连接（瘦）的相关内容） 所示的参数说明，进行参数配置。

工作模式：支持桥模式和路由模式，默认为桥模式。 WAN模式：当IP协议版本为IPv4时，支持DHCP、Static和PPPoE三种； 当IP协议版本为IPv6或IPv4/v6时，支持DHCP和PPPoE两种。默认为 DHCP。
硬件安装

通过标配的外置电源适配器直接供电：

在交换机不支持POE供电情况下，通过标配的POE模块，实现48V以 太网远程供电：

通过支持标准POE供电的交换机直接供电：
壁挂式安装
1.将定位纸板（如下图所示）放置在需要挂载设备的墙体上。
2.在定位纸板的三个圆孔上打上钉子（建议使用附件中的膨胀螺丝）。 3.取下定位纸板，挂上设备即可。

普通用户的初始用户名/密码为：user/user，只有查看设备相关状态信 息的权限； 管理员用户的初始用户名/密码为：admin/admin，具有通过WEB浏览 器来设置和管理设备的权限。
基本信息

状态菜单包括:设备信息、网络接口信息、用户接口信息3个 子菜单。 进入WEB管理页面2 V3产品 ZXV10 W812 V3硬件安装 ZXV10 W812 V3数据配置
出厂默认值
选项 Eth口IP地址/掩码 默认值 IP地址：192.168.0.228，子网掩码：255.255.255.0
用户名/密码
WEB页面语言 接入点模式 接入点名称 国家/区域 AC发现方式 WAN（Wide Area Network，广域网）模式 无线模式 SSID

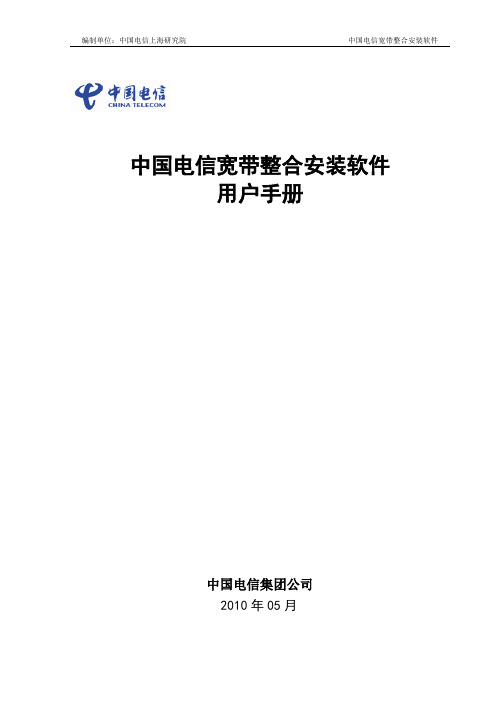

中国电信宽带整合安装软件用户手册

中国电信宽带整合安装软件用户手册

中国电信宽带整合安装软件用户手册中国电信集团公司2010年05月目录1 引言 (1)1.1编写目的 (1)1.2背景 (1)1.3系统要求 (1)1.4文件描述 (1)2 整合安装使用说明 (2)2.1客户代表输入页面 (2)2.2 用户输入页面 (4)2.2.1未注册通行证并且有中国电信固话号码 (4)2.2.2未注册通行证并且用户没有中国电信固话号码 (4)2.2.3用户已经注册通行证 (5)2.3选择用户套餐类型 (6)2.4选择安装软件 (7)2.5宽带拨号上网 (8)2.6获取推广员ID (9)2.7通行证注册 (9)2.8通行证登录 (9)2.8.1登陆天翼宽带 (9)2.8.2登陆天翼live (10)2.9添加天翼live好友 (10)2.10查询上报的安装记录 (10)2.11文件拷贝 (10)2.12安装完成 (11)2.13 安装日志 (12)2.14其他功能 (13)3常见问题FAQ (13)3.1必选软件、可选软件、新增安装软件的区别？ (13)3.2填写宽带账号密码的有什么作用，“使用路由器上网”是什么意思？ (13)3.3填写用户固定电话号码的作用？ (13)3.4为用户注册通行证的几种方式： (14)3.5如何注册电信通行证？“已经注册通行证”是什么意思？ (14)3.6为什么要关闭杀毒软件、防火墙及木马防护程序？ (15)3.7为什么某些杀毒软件认为整合安装软件是恶意软件？ (15)3.8已设置了添加的天翼Live好友，为什么安装后没有反应？ (15)附录 (15)附录1：强密码规则 (15)编制单位：中国电信上海研究院中国电信宽带整合安装软件版本：1.1文档信息修改过程评审过程1 引言1.1编写目的指导客户代表使用中国电信宽带整合安装软件。

1.2背景a．系统名称：中国电信宽带整合安装软件；b．目标用户：中国电信宽带安装客户代表；1.3系统要求Windows 2000、Windows Me 、Windows XP、 Windows vista 、Windows7等操作系统计算机处理器速度为500 MHz或更快。

wifi学习资料ZXV10W812快速安装指南

wifi学习资料ZXV10W812快速安装指南

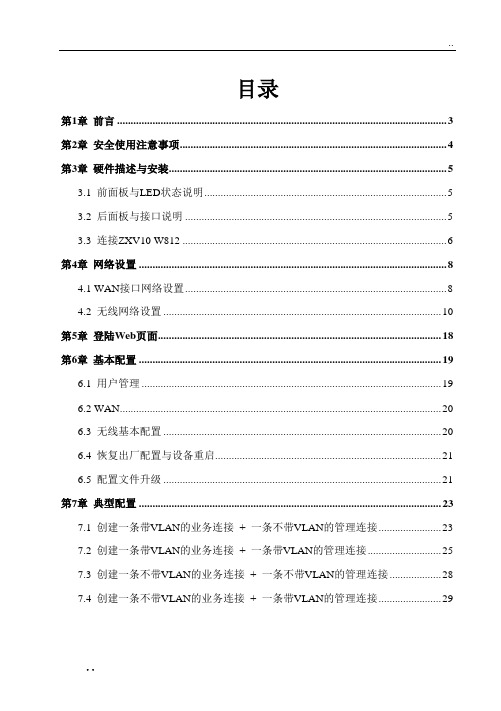

目录第1章前言 (3)第2章安全使用注意事项 (4)第3章硬件描述与安装 (5)3.1 前面板与LED状态说明 (5)3.2 后面板与接口说明 (5)3.3 连接ZXV10 W812 (6)第4章网络设置 (8)4.1 WAN接口网络设置 (8)4.2 无线网络设置 (10)第5章登陆Web页面 (18)第6章基本配置 (19)6.1 用户管理 (19)6.2 WAN (20)6.3 无线基本配置 (20)6.4 恢复出厂配置与设备重启 (21)6.5 配置文件升级 (21)第7章典型配置 (23)7.1 创建一条带VLAN的业务连接+ 一条不带VLAN的管理连接 (23)7.2 创建一条带VLAN的业务连接+ 一条带VLAN的管理连接 (25)7.3 创建一条不带VLAN的业务连接+ 一条不带VLAN的管理连接 (28)7.4 创建一条不带VLAN的业务连接+ 一条带VLAN的管理连接 (29)7.5 创建两条带VLAN的业务连接，分别与SSID为“ZTENet”和“ChinaNet-1”绑定+ 一条不带VLAN的管理连接 (32)7.5.1 添加eth0.10和eth0.20 WAN设备 (32)7.5.2 启用“ChinaNet-1” (32)7.5.3 新建两个LAN Group (33)7.5.4 将“ZTENet”和“ChinaNet-1”从Lan1组中移出 (34)7.5.5 将ZTENet和ChinaNet-1分别与所建立的LAN Group（vlan-20 和vlan-10）绑定 (35)7.5.6 分别新建VLAN ID为10和20的业务连接 (36)7.5.7 新建不带VLAN ID的管理连接 (37)第1章前言感谢您选择ZXV10 W812，它易于安装，是一款符合IEEE802.11 b/g 标准的高速率、高性能的无线互联网接入设备。

它的宽带数据传输速率可达54 Mbps，可以让用户方便快捷地畅游于互联网。

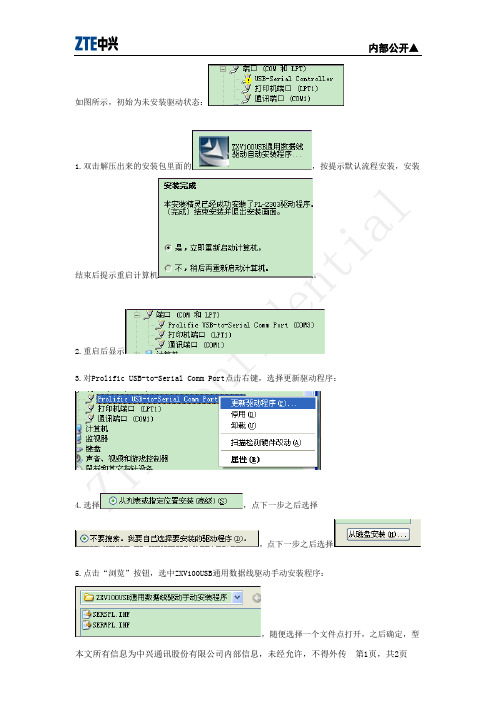

ZXV100驱动安装说明

ZXV100驱动安装说明

如图所示，初始为未安装驱动状态：
1.双击解压出来的安装包里面的，按提示默认流程安装，安装
结束后提示重启计算机。

2.重启后显示
3.对Prolific USB-to-Serial Comm Port点击右键，选择更新驱动程序：
4.选择，点下一步之后选择
，点下一步之后选择
5.点击“浏览”按钮，选中ZXV100USB通用数据线驱动手动安装程序：
，随便选择一个文件点打开，之后确定，型
号这里变为。

6.点下一步之后，中间弹出的对话框选择“仍然继续”，之后弹出的对话框
，选择是。

7.安装完成显示：。

8.这里变为：，表示驱动安装并更新成功。

总之，就是要安带GuoJie这个标识的驱动。

这样就不会出现蓝屏死机的问题。

快速安装手册

快速安装手册快速安裝手冊1、購買DIGIZON後請先清點配件是否齊全如圖1、D IGIZON本體× 12、A V訊號轉接線× 23、S端連接線× 14、C ABLE同軸線× 15、紅外線發射頭× 16、N TSC訊號轉接頭×27、C AT5網路線×18、電源限線×19、光碟片×1若有缺件請洽經銷商1236457 822、先將電視天線或有線電視的CABLE同軸線，利用DIGIZON所附的NTSC訊號轉接頭接上DIGIZON的天線輸入端，再由DIGIZON內置的匹配器輸出端，將訊號接到電視機上3.使用網路線將DIGIZON接上網路(請先確家中認網路是良好暢通可連上網際網路)。

IP分享器或無線基地台4、將DIGIZON插上電源。

並將電源開啟(請按黃色按鍵)5.確定電源燈有亮(POWER)6.確定網燈有亮(NETWORK)7、完成硬體安裝如圖8、在PC或NB上安裝軟體請先確認你的電腦需具備之規格如下：作業系統：WINDOWS 2000，ME，XP(with Direct X9.0c or above C)CPU：Pentium 4, 1.2GHz or above (MMX，SSE and SSE2 support)記憶體Memory：256 MB above顯示卡Display：DirectX compatible音效卡Sound Card：DirectX compatible建議顯示器最佳設定：解析度1024×768 32-bits Color bit將所附軟體光碟放入光碟機開始安裝軟體如圖雙擊DIGIZON setup開始安裝。

9、選擇英文English或中文Chinese(Taiwan)按ok開始安裝10、開始安裝11、顯示安裝的路徑和資料夾若須更改請按瀏覽自行變更若不更改請按下一步繼續。

12、程式安裝中13、安裝成功圖示出現後請按結束(Finish)。

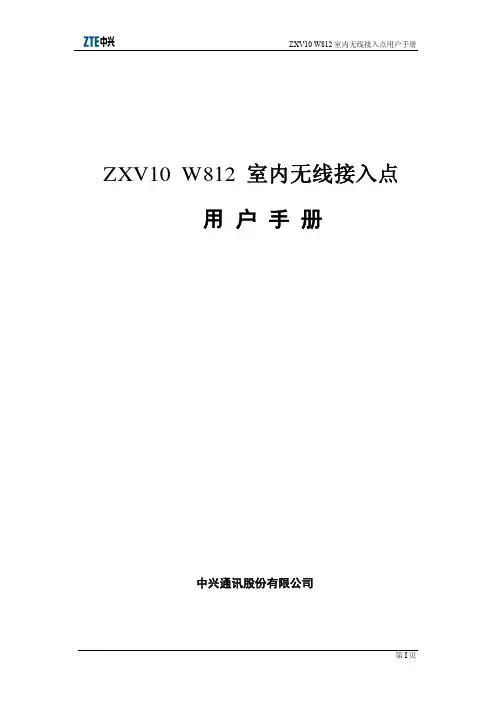

ZXV10 W812(V3.0)室内无线接入点用户手册

ZXV10 W812 室 内 无 线 接 入 点
用户手册
法律声明
本资料著作权属中兴通讯股份有限公司所有。未经著作权人书面许可，任何单位或个人不得
以任何方式摘录、复制或翻译。
侵权必究。
和
是中兴通讯股份有限公司的注册商标。中兴通讯产品的名称和标志是中兴通讯
的专有标志或注册商标。在本手册中提及的其他产品或公司的名称可能是其各自所有者的商
9 管理设置 ...........................................46 9.1 管理SNMP .............................................. 46 9.2 管理用户 ........................................... 46 9.3 设备管理 ........................................... 47 9.3.1 设置系统管理 .................................. 47 9.3.2 设置版本升级 .................................. 48 9.3.3 管理用户配置 .................................. 48 9.3.4 管理默认配置 .................................. 49 9.4 配置日志管理 ....................................... 50 9.5 接入点管理 ......................................... 51 9.5.1 设置接入点模式 ................................ 51 9.5.2 设置接入点名称 ................................ 51 9.6 配置Ping诊断 ....................................... 52

LT800安装手册v2.0 20100916

2010
LT800 安装手册
安装手册
本文介绍了 LT800 基站安装方法、规范等
工程技术部 重庆无线绿洲通信技术有限公司 2010-9-12
目录
目录........................................................................................................................................... 2 图表目录................................................................................................................................... 3 1 概述................................................................................................................................... 4 2 安装流程........................................................................................................................... 6 2.1 安装准备工作................................................................................................................... 6 2.2 安装工具准备........................

【精品】ZXV10-W815N-室内无线接入点快速配置安装手册概要

Z X V10-W815N-室内无线接入点快速配置安装手册概要ZXV10W815N 室内无线接入点快速配置安装手册产品版本:2.0中兴通讯股份有限公司地址:深圳市科技南路55号邮编:518057电话:(8675526770188传真:(8675526770801技术支持网站:电子邮件:800@法律声明本资料著作权属中兴通讯股份有限公司所有。

未经著作权人书面许可,任何单位或个人不得以任何方式摘录、复制或翻译。

侵权必究。

和是中兴通讯股份有限公司的注册商标。

中兴通讯产品的名称和标志是中兴通讯的专有标志或注册商标。

在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。

在未经中兴通讯或第三方商标或商名所有者事先书面同意的情况下,本手册不以任何方式授予阅读者任何使用本手册上出现的任何标记的许可或权利。

本产品符合关于环境保护和人身安全方面的设计要求,产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。

如果本产品进行改进或技术变更,恕不另行专门通知。

当出现产品改进或者技术变更时,您可以通过中兴通讯技术支持网站查询有关信息。

修订历史资料版本修订日期修订原因 R1.020100925第一次发布资料编号:SJ-20100914151006-002发布日期:20109251安全注意事项安装l请使用为您提供的电源适配器,如果使用其它电源适配器可能会损坏设备或使设备无法正常工作。

l请注意电源插座或电源线的电力负荷。

负荷过重的电源插座或破损的电源线及插头都可能引发电击或火灾。

定期检查相关连线,如有破损,请立即更换。

l应有适当的散热空间,以避免本产品及相关配件过热而发生问题。

请保持散热孔通畅, 勿以任何物品盖住设备的散热孔。

l请勿将本产品置放于接近热源或高温的地方,请避免日晒。

l请勿将本产品置于过于潮湿或接近水汽的地方。

l请勿将本产品置于不稳固的台面上。

使用l当您不使用本产品或要清洁本产品时,请记得关闭电源并小心拔除电源线,注意电源适配器表面的温度可能很高。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZXV10 W812N 11N ZXV10 W812N 11N Indoor Wireless AP
ZXV10 W812N 快速配置安装手册
第1章 包装盒组件
图标
名称 主机 网线
说明
ZXV10 W812N 11N 室内型无线 AP
连接计算机和 W812N 的以太网接口，用于计算机和 设备间的通信。
走线槽
用于固定和美化连接线使用（网络线，电源线等）。 用户可根据实际环境选择使用。
定位纸板 用于设备挂壁式安装时确定安放点
膨胀螺丝 用于设备挂壁式安装时固定设备
1
ZXV10 W812N 快速配置安装手册
第2章 LED和接口说明
2.1 产品外观
2.2 LED定义
LED 定义 ①Status
②Power ③WLAN ④Eth
描述
用于重启或复位使用 连接 Console 线 连接标准以太网网络线 连接附 快速配置安装手册
第3章 安装方法
方式一：通过外置电源适配器直接供电，如 图 3-1所示：
图 3-1 硬件安装 1
方式二：在交换机不支持PoE供电情况下，通过配套提供的PoE供电 模块，实现 48V以太网远程供电方式，如 图 3-2所示：
CD 盘 内含快速安装配置手册和用户手册。
电源适配器
对设备做直流供电，电源规格：输入 100-240VAC， 50-60HZ,输出 12V，1.2A。
PoE 供电模块
支持通过以太网网络线供电。为设备传输数据信号 的同时，还能为设备提供直流供电。
串口线
连接计算机和 W812N 的 Console 口，波特率为 115200。支持用户通过 Console 方式管理和调试设 备（普通用户不建议使用）。
图 4-2 Internet 协议属性
5. 打开IE，在地址栏中输入设备默认的IP：http://192.168.0.228。 按Enter键。进入登录窗口，如 图 4-3所示：
7
ZXV10 W812N 快速配置安装手册
图 4-3 登录页面
在 Username 和 Password 栏位中输入用户名（默认是 admin）和 密码（默认是 password），点 Login 按钮，进入 WEB 管理页面。 您的管理主机网卡的 IP 地址必须和无线接入点的 IP 地址在同一子网 内，否则无法访问设备。
描述 设备正常工作时，熄灭 启动时，闪烁 升级软件时，闪烁 设备自检出现问题时，闪烁 通电后，常亮 断电后，熄灭 设备启动后，常亮 数据传输时，闪烁 连接到 10/100/1000M 以太网端口时，常亮 数据传输时，闪烁
2
2.3 设备接口
ZXV10 W812N 快速配置安装手册
接口定义 ①Reset 按钮 ②Console 口 ③以太网接口 ④电源接口
9
ZXV10 W812N 快速配置安装手册
图 4-7 WEP 设置
4.3 无线客户端连接方法
1. 在 Windows 任务栏，选中开始—控制面板选项。 2. 双击网络连接图标，右击无线网络连接，然后点击查看可用的无
线连接。如 图 4-8所示：
图 4-8 网络连接
3. 在弹出的页面上选择wireless-ZTE-0，点连接按钮。如 图 4-9 所示：
14
ZXV10 W812N 快速配置安装手册
附录A 设备默认配置
选项 用户名 密码 接入点名字 国家/区域 生成数协议 配置 AP 作为
IP 设置
操作模式 无线模式 信道/频率 数据率 输出功率 RTS 阀值 分片长度 信标间隔 DTIM 时间间隔 前导帧类型 无线距离 支持 WMM WMM Power Save 启用阻止 XDos 攻击 链路完整性 启用功率自动调节 启用频率自动调节 用户数控制模式 流量控制模式 无线网络名（SSID） 广播无线网络名 管理网络名（SSID） 广播管理网络名
Client，如 图 4-5所示：
图 4-5 DHCP Client 设置
3. 若要通过PPPoE拨号方式，则选择PPPoE，填写UserName和 Password即可。如 图 4-6所示：
图 4-6 PPPoE 设置
4.2 无线SSID配置（您可根据需要修改设备的SSID名称）
单击Wireless—Virtual AP选项，默认使用wireless-ZTE-0，点击 Configure可进入配置页面，则可以查看到设备的SSID名称。下面以 配置WEP加密方式为例，在Security System下选择WEP，在WEP Keys 1 输入网络密钥。如 图 4-7所示：
缺省值
admin password APxxxxxx（xxxxxx 代表无线模块的最后 6 位 MAC 地址） 中国 关闭 网桥 IP 类型：STATIC IP 地址：192.168.0.228 子网掩码：255.255.255.0 默认网关：192.168.0.1 主/从 DNS 服务器：0.0.0.0 AP 模式 802.11n/b/g 6/2.437GHz Best 最大
单击属性。如 图 4-1所示：
图 4-1 本地连接
6
ZXV10 W812N 快速配置安装手册 4. 在Internet协议(TCP/IP)属性对话框中，选中使用下面的IP地址，
指定本机IP地址与W812N的IP地址为同一网段，即 192.168.0.x （192.168.0.228 除外），子网掩码为 255.255.255.0。点击确定。 如 图 4-2所示：
3. 取下定位纸板，挂上设备即可。
5
ZXV10 W812N 快速配置安装手册
第4章 快速安装
您可以使用计算机操作系统内置浏览器来查看和配置设备。下面以 Internet Explorer-IE 浏览器为例来示范使用 Web 管理界面配置设备的 步骤。 1. 在 Windows 任务栏，选择开始，然后单击控制面板； 2. 双击网络连接图标； 3. 右键选取本地连接，然后单击属性，选取Internet协议(TCP/IP),
4.1 设备IP设置 （您可根据需要修改设备的IP地址）
1. 单击System —Basic Setting选项，若是固定设备IP地址，选择 Static，如 图 4-4所示：
图 4-4 Static 设置
8
ZXV10 W812N 快速配置安装手册 2. 若局域网中有DHCP服务器，可选择自动获取IP方式，选择DHCP
图 5-2 设置密钥
3. 此时将在首选网络中显示前面设置的网络名。如 图 5-3所示：
13
ZXV10 W812N 快速配置安装手册
图 5-3 无线网络配置
4. 在无线网络列表中查看是否已搜索到新添加的无线网络连接，如 果没有，单击页面左侧的刷新网络列表按钮。如 图 5-4所示：
图 5-4 连上无线网络
2347 2346 100 1 短 100 米 打开 打开 打开 关闭 关闭 关闭 关闭 关闭 Wireless-ZTE-0 打开
Management 关闭
15
图 3-2 硬件安装 2
4
ZXV10 W812N 快速配置安装手册 方式三：通过支持标准PoE供电的交换机直接供电，如 图 3-3所示：
图 3-3 硬件安装 3
W812N 实际环境安装说明－壁挂式安装
挂载设备步骤：
图 3-4 定位纸板
1. 将定位纸板（如上图所示）放置在需要挂载设备的墙体上。
2. 在定位纸板的三个圆孔上打上钉子（建议使用附件中的膨胀螺 丝）。
单击无线网络配置页签，选中用Windows配置我的无线网络设 置，然后单击添加按钮进行添加。如 图 5-1所示：
图 5-1 无线网络连接属性
12
ZXV10 W812N 快速配置安装手册 2. 在弹出的页面中的网络名选项中输入management，网络验证选
择WPA-PSK，数据加密应选择TKIP，勾选即使此网络未广播， 也进行连接。输入网络密钥 12345678。单击确定按钮。如 图 5-2 所示：
10
ZXV10 W812N 快速配置安装手册
图 4-9 选择无线网络
4. 两次输入网络密钥，单击连接按钮。如 图 4-10所示：
图 4-10 网络密钥
5. 无线网络连接成功后，弹出如 图 4-11所示界面：
图 4-11 连上无线网络
11
ZXV10 W812N 快速配置安装手册
第5章 设备维护
默认情况下，通过无线方式连接到设备的无线客户端不允许管理设备。 设备提供一个专用管理的 SSID－Management（该 SSID 默认被隐 藏）。连接 Management 后，无线客户端只能管理和配置设备，但不 能访问 Internet 网络。Management 默认使用 WPA-PSK 认证，TKIP 方式数据加密，默认密钥为 12345678。 1. 右击无线网络连接，然后点击属性。在无线网络连接属性页面中，
