第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第一章制图的基本知识和技能班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章 正投影法的基本原理 班级 姓名
学号 日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第三章正投影法的基本原理班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第四章变换投影面法班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期
第五章基本体的三视图班级姓名学号日期。
一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。
2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。
3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。
（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。
2-2 正投影的基本性质班级： 姓名： 学号： 11第2章 投影基础1. 根据给出的视图补画第三视图。
(4)(1)(2)(3)(5)2-6 直线的投影（续）班级： 姓名： 学号： 15第2章 投影基础7. 已知A、B、C在同一直线上，求点的投影。
OXab( )( )ddd'(4)c'aa'Xb'cXca( )d(5)a'OX b'bd'c'cacObbd( )8. 判断下列两直线的相对位置（平行、相交、交叉）(1)c'a'd'a'c'(2)b'b'd'OX( )bO(6)b'(d')dXa a'(c)c'( )acdbc'(d')a'O (3)b'交叉相交相交交叉交叉平行2-12 换面法班级： 姓名： 学号： 213. 求三角形ABC的实形。
1. 求点A的新投影。
第2章 投影基础O11H VX a'aX HV bab'(2)1HVV HX aa'(1)X V HXOa'1OOOc'c (1)XHV d'cdc'(2)HV aa'bb'OX O2. 求直线AB、CD的实长及AB与水平面的倾角和CD与正平面的倾角。
4. 求点K到三角形ABC的距离。
aa'Xcbkc'Ok'b'a 1'a 1a 1'b1'c1'。
一、点、直线、平面的投影1.1 点的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第24～24页习题1.2 直线的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第25～27页习题1.3 平面的投影∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第28～29页习题1.4 直线与平面、平面与平面相对关系∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第30～32页习题1234题号：题号：56789101112131415题号：161718192021题号：2223242526272829303132333435363738391.5 换面法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第33～35页习题1.6 旋转法∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第36～36页习题1.7 投影变换综合题∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第37～37页习题点、直线、平面的投影题号：404142434445464748495051题号：525354555657题号：58596061621. 已知A、B、C三点的直观图，画出它们的投影图，并将各点的坐标值填入表中。
2. 已知A、B、C各点对投影面的距离，画出它们的三面投影图和直观图。
3. 已知点Ａ的坐标（40，15，0），画出其三面投影并作出点Ｂ和点Ｃ的三面投影。
（a）点B ——在点Ａ右面20mm，前面15mm，上面20mm；（b）点C ——在点Ａ左面10mm，后面15mm，上面15mm。
《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。
A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

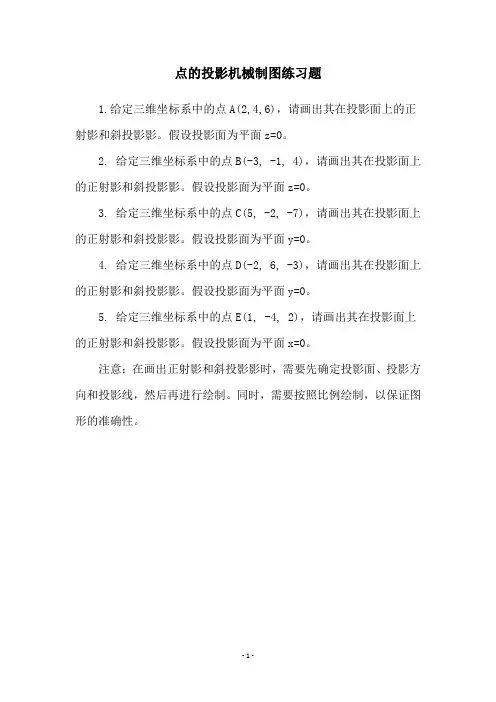

点的投影机械制图练习题
1.给定三维坐标系中的点A(2,4,6)，请画出其在投影面上的正射影和斜投影影。
假设投影面为平面z=0。
2. 给定三维坐标系中的点B(-3, -1, 4)，请画出其在投影面上的正射影和斜投影影。
假设投影面为平面z=0。
3. 给定三维坐标系中的点C(5, -2, -7)，请画出其在投影面上的正射影和斜投影影。
假设投影面为平面y=0。
4. 给定三维坐标系中的点D(-2, 6, -3)，请画出其在投影面上的正射影和斜投影影。
假设投影面为平面y=0。
5. 给定三维坐标系中的点E(1, -4, 2)，请画出其在投影面上的正射影和斜投影影。
假设投影面为平面x=0。
注意：在画出正射影和斜投影影时，需要先确定投影面、投影方向和投影线，然后再进行绘制。
同时，需要按照比例绘制，以保证图形的准确性。
- 1 -。
1.已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
答案：X ZY HY WO XZYYOa aabbb2.作平面四边形ABCD的投影。
答案：ab da'b'c'd'3.完成下列各形体的投影。
答案：4.完成下列各形体的投影。
5.根据给出的视图，补画第三视图（或视图所缺的图线）。
答案：6.根据给出的视图，补画第三视图（或视图所缺的图线）。
答案：7.在指定位置将主视图画成全剖视图8.在指定位置将主视图画成剖视图。
答案：9.补全螺栓连接图中所缺的图线。
答案：10.已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
答案：11.作水平线AB 的三面投影。
已知点A 距H 面为15，距V 面为5，距W 面为10，AB 与V 面夹角为30°，实长为30，点B 在点A 的左前方。
答案：aa ab bb XY HY HZO12.已知直线为AC 为正平线，试补全平行四边形ABCD 的水平投影。
答案：adacd cb13.根据已知视图补画第三视图或视图中所缺的图线。
14.根据已知视图补画第三视图或视图中所缺的图线。
答案：15.在指定位置将主视图画成全剖视图。
答案：16.在指定位置画出剖面图(键槽深3mm)。
17.改正双头螺柱连接中的错误画法。
答案：18.画出齿轮的两个视图，已知m=3mm，z=20，写出主要计算式。
答案：d=mz=3╳20=60mmda=m(z+2)=66mmdf=m(z-2.5)=52.5mm19.在平面ABC内作一条水平线，使其到H面的距离为10mm。
答案：20.根据给出的视图，补画第三视图或视图中所缺的图线。
答案：21.根据给出的视图，补画第三视图或视图中所缺的图线。
22.在指定位置将主视图画成剖视图。
23.补画视图中的缺线。
一、填空
1 若将空间中A点分别向水平投影面H、正投影面V、侧投影面W投射，则分别得到水平投影_______、正面投影_______、侧面投影_______。
2．已知主视图和俯视图，按照“高平齐、宽相等”的投影规律绘制左视图时，可以通过作辅助线的方法来保证“宽相等”，这条辅助线与Yw投影轴夹角为_______。
3．点A的坐标为(35，20，15)，则该点对W面的距离为_______。
4．点A的坐标为(10，15，20)，则该点在H面上方___________。
5．点的三面投影规律是：
①点的正面投影与点的的连线垂直于OX轴。
②点的正面投影与点的的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的到OZ轴的距离。
二、选择题
1．右图中，B点相对于A点的空间位置是（）。
A．左、前、下方B．左、后、下方
C．左、前、上方D．左、后、上方
三、判断题
1.两点的V投影能反映出点在空间的上下、左右关系。
( )
2.投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。
（）
3.主视图、左视图长对正；俯视图、左视图高平齐；主视图、俯视图宽相等。
（）
4.点A的正面投影a 是由点A的x、y坐标确定的，水平投影a是由点A的x、z坐标确定的。
（）
5.水平投影到OX轴的距离，反映空间点到V面的距离；正面投影到OX轴的距离，反映空间点到H面的距离。
（）
6. 在点A的三面投影关系中，根据宽相等的投影规律，确定a"a z=aa y。
（）
7.在V面上的点A，其a'与空间点A重合，a、a"在相应的投影轴上。
（）
8.确定了点的一个投影，就能确定该点在空间的位置。
（）
9.判别正面投影上的可见性时，应在正面投影上找两重影点的投影，在水平或侧面投影上定结果。
（）
10.在同一投影面上的投影相互平行的直线在空间中也一定相互平行。
（）
四、作图题
1.根据点的空间位置，在右边画出点的两面投影图。
2.已知如下右图中，点的一个投影
和下列条件，求其余两个投影。
（1）A点与V面的距离为15mm。
（2）B点在A点的左方10mm。
3.已知如下左图空间点A、B两点的两面投影，求其第三投影。
并确定A点在B点的_________方。
4.已知长方体的两面投影，请作
45°辅助线来补作左视图。
并且标明
A、B、C、D各点与在各投影面上相对位置，显示可见性。
5.在如下物体的三视图中，将A、B、C、D各点的在各面上投影标示出来。
第5题答案
