全自动电容电桥测试仪上位机软件

目录实验之前安全注意事项 (7)第一章　产品介绍 (8)1.1　概述 (8)1.2　仪器功能 (8)1.3　执行标准 (8)1.4　仪器特征 (9)1.5　技术参数 (9)1.6　面板结构 (10)1.7　工作原理 (10)第二章　仪器接线方法 (11)2.1　三相Y形连接电容器测量 (11)2.2　三相△形连接电容器测量 (13)2.3　三相Yn形连接电容器测量 (14)2.4　三相Ⅲ形连接电容器测量 (15)2.5　电感电抗测量 (16)第三章　仪器操作方法 (17)3.1　界面介绍 (17)3.2　系统设置 (17)3.3　测量设置 (18)3.4　电容测量 (19)3.5　电感测量 (21)3.6　数据查询 (22)3.7　数据通信 (23)第四章　上位机软件 (24)4.1　软件功能简介 (24)4.2　软件特点 (24)4.3　运行环境 (24)4.4　随机光盘文件 (24)4.5　PC机通信连接线使用方法 (24)4.6　软件操作说明 (25)第五章　故障现象及排除 (33)第六章　装箱清单 (34)实验之前安全注意事项1.本仪器严禁带电测量。

2.电流钳和仪器配套使用，每次使用完后请放回附件箱，以免损坏。

3.仪器测试线、夹子和电流钳钳口应保持清洁，以保证测试接触良好。

4.应使用与本仪器电源插座相配套的电源线。

5.由于液晶受温度影响，导致屏幕亮度发生变化，如字迹不清晰请在系统设置界面调节背光设置。

6.仪器应在技术参数规定的环境中工作，仪器特别是连接测试导线应远离强电磁场，以免对测量产生干扰。

7.仪器开箱后，按照仪器装箱清单，检查是否相符，在对仪器进行操作前，首先详细阅读本说明书，或在对本仪器熟悉的人员指导下操作，以免误操作。

第一章　产品介绍1.1 概述随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。

为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。

YTC720B全自动电容电感测试仪用户操作手册使用安全措施1、使用本仪器前一定要认真阅读本手册。

2、测试人员应具备一般电气设备或仪器的使用常识。

3、测试人员必须完全严格遵守安全操作规程，必须完全了解高压测试线路，及仪器操作要点。

4、非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索、警视牌等清楚表示出来。

5、本仪器只能在停电的设备上使用；必须保证仪器和被试设备的接地端可靠接在地网上。

6、保险管损坏时，必须确保更换同样规格的保险管。

7、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。

8、仪器应避免剧烈振动。

9、对仪器的维修、护理和调整应由专业人员进行。

免责申明：本公司拥有不需要任何声明即可对本产品之软件、硬件及用户手册修改的权利。

在编制本手册过程中已经力求内容的正确与完整，但并不保证本说明书没有任何错误或漏失，敬请谅解！目录一、概述 (4)二、技术参数 (4)三、工作原理 (5)四、仪器面板 (6)五、接线方法 (7)1、并联电容器测量 (7)2、电抗器电感测量 (8)3、电阻测量 (8)六、操作步骤 (8)七、配套清单 (9)八、贮存及运输 (10)一、概述GB50150-1991与Q/CSG10007-2004规定:高压并联、串联电容器和交流滤波电容器的电容值偏差不超过额定值的-5%~+10%；电容值不应小于出厂值的95%；耦合电容器和电容分压器的电容值，每节电容值偏差不超出额定值的-5%~+10%，电容值与出厂值相比，增加量超过+2%时，应缩短试验周期。

在单台三相电容器中任何两线路端子间隔的最大与最小电容之比：200KVAR及以下不大于1.05，200KVAR以上不大于1.02，由多节电容器组成的同一相，任何两节电容器的实测电容值相差不超过5%。

随着城农电网改造的进行，电容器补偿装置得到前所未有的发展，新开发的产品也相继投入运行。

但随之而来的是电容器事故率的大幅上升，尤其是电容器装置多年不见的爆炸着火事故亦多次发生，并出现过严重的群伤事故。

全自动电容电流测试仪使用方法全自动电容电流测试仪使用方法1. 首先将仪器可靠接地。

2. 按图12接线，将测试仪的电流输出端与PT开口三角端连接，对于4PT接线方式的系统，则将仪器的电流输出端与图4或图5中所示的N-L端相连即可。

图12 测量接线图3. 接通电源后，面板上绿色发光二极管点亮，仪器进入图13 开机界面。

图15 设置PT变比界面2旋转鼠标，将光标移至设置位置，再按确认键进入图14、图15设置菜单。

根据菜单选项，按确定选取正确的PT变比。

◆保存设置变比值◆开始测量开始测量前，将测量输入开关拨向通，旋转鼠标选中测量，在光标处于图2主画面测量位置时，按确认键，，仪器开始进入自动测量状态，屏幕显示图16测量扫频自动扫频测量，请等待45秒···。

此过程持续约45秒左右。

测量完成后，仪器会将测试结果显示在屏幕中间，如图17 测量结果显示。

图16 测量扫频过程图17 测量结果显示旋转鼠标后会在屏幕下方显示下图：图18 存入测量数据 选择测试，进入抗干扰测量状态。

选择存入，进入存储测量数据状态。

选择打印，仪器自动打印本次测量结果；选中退出，进入下一画面，此画面为储存画面：图19 存入数据图20 清除数据记录退出选中退出，进入清除测试记录。

加1 选中加1，将本次测量结果存入第2组，本仪器共能储存256组记录。

减1 选中减1，将本次测量。

结果存入第255组。

确认按确认后将数据存入第1组。

进入主画面，旋转鼠标选中查询，按确认键进入查询菜单。

图21 查询测量记录退出选中退出，仪器反回主画面。

加1 选中加1，将查询第2组记录。

减1 选中减1，将查询第255组记录，本仪器共能存储256组记录确认选中确认，将查询第1组记录。

全自动电容电桥测试仪操作方法全自动电容电桥测试仪操作方法界面介绍首先将AC220V电源线连接至仪器面板电源插座，打开面板上电源开关，仪器进入开机欢迎画面，系统初始化完成后仪器进入主界面，如图3.1所示。

该界面有6个选项，点击图标进入相应子界面。

3.2 系统设置点击界面上的“系统设置”图标，进入系统设置界面（如图3.2）。

在该界面中，进行时间设置和背光设置。

1.时间设置：首先点击相应时间图标，然后点击时间设置栏右边的“+”或“-”，时间修改完成后，点击“设置”图标，时间设置修改完成。

2.背光设置：点击背光设置栏右边界面上的“+”或“-”，即可完成背光设置，屏幕同步显示修改后的背光亮度。

点击“返回”按钮，返回主界面。

图3.1主界面图3.2 系统设置界面3.3 测量设置进行电容测试之前，用户需要根据被试品参数设置相应的测量参数，点击主界面中的“测量设置”图标进入测量设置界面（如图3.3）。

在此界面，包含“设置电压等级”、“添加电压等级”、“设置等效方式”和“系统信息”四个标题栏。

1.设置电压等级：点击“《”或“》”按钮选择需要的电压等级，同时“系统信息”栏中会相应提示“切换电压等级完成”。

点击“设置”按钮完成设置，同时“系统信息”栏中会相应提示“设置电压等级成功”。

“当前/总数”显示当前选定的电压等级在总的电压等级数中的排序号。

点击“删除”即删除当前选定的电压等级，同时“系统信息”栏中会相应提示“删除成功”。

如无需要的电压等级值，用户可在“添加电压等级”栏添加所需要的电压等级，在“请输入”选项框中输入需要的电压等级值，点击“添加”按钮即可完成，同时“系统信息”栏中会相应提示“添加自定义电压等级成功！”。

2.设置等效方式：系统默认的等效方式为“串联方式”。

如当前显示的等效方式为“串联方式”，点击后系统自动切换到“并联方式，如当前显示的等效方式为“并联方式”，点击后系统自动切换到“串联方式”，同时“系统信息”栏中会相应显示当前选定的等效方式。

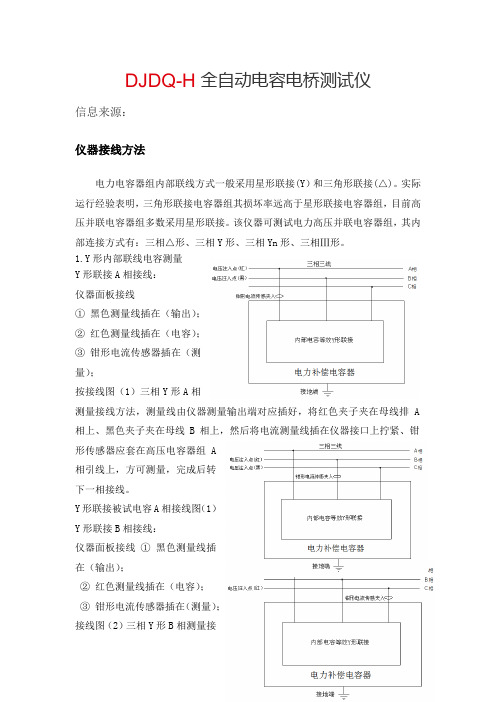

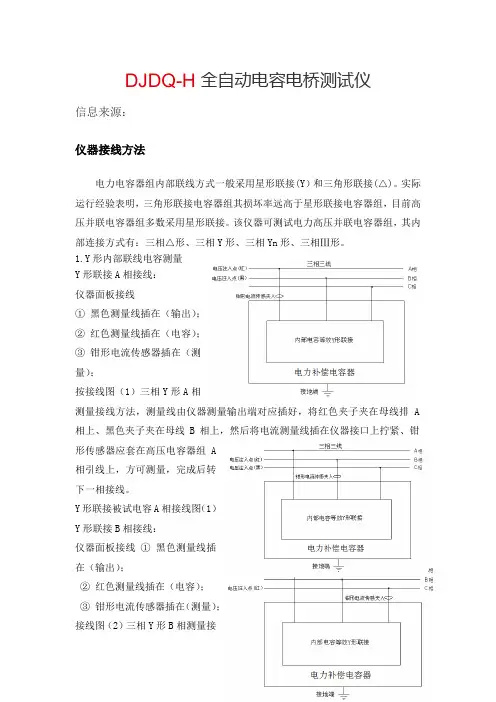

DJDQ-H全自动电容电桥测试仪信息来源：仪器接线方法电力电容器组内部联线方式一般采用星形联接(Y）和三角形联接(△)。

实际运行经验表明，三角形联接电容器组其损坏率远高于星形联接电容器组，目前高压并联电容器组多数采用星形联接。

该仪器可测试电力高压并联电容器组，其内部连接方式有：三相△形、三相Y形、三相Yn形、三相Ⅲ形。

1.Y形内部联线电容测量Y形联接A相接线：仪器面板接线①黑色测量线插在（输出）；②红色测量线插在（电容）；③钳形电流传感器插在（测量）；按接线图（1）三相Y形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A 相上、黑色夹子夹在母线B相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。

Y形联接被试电容A相接线图（1）Y形联接B相接线：仪器面板接线①黑色测量线插在（输出）；②红色测量线插在（电容）；③钳形电流传感器插在（测量）；接线图（2）三相Y形B相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排B相上、黑色夹子夹在母线C相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组B相引线上，方可测量，完成后转下一相接线。

Y形联接被试电容C相接线图（2）Y形联接C相接线：仪器面板接线①黑色测量线插在（输出）；②红色测量线插在（电容）；③钳形电流传感器插在（测量）；接线图（3）三相Y形C相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排C相上、黑色夹子夹在母线A相上，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组C相引线上，方可测量，完成后转下一相接线。

Y形联接被试电容B相接线图（3）2.△形内部联线电容测量接线△形联接A相接线：仪器面板接线①黑色测量线插在（输出）；②红色测量线插在（电容）；③钳形电流传感器插在（测量）；接线图（4）三相△形A相测量接线方法，测量线由仪器测量输出端对应插好，将红色夹子夹在母线排A相上、黑色夹子夹在母线B相上，短接BC相，然后将电流测量线插在仪器接口上拧紧、钳形传感器应套在高压电容器组A相引线上，方可测量，完成后转下一相接线。

电桥测试仪使用方法
电桥测试仪是一种用于测量电阻、电感和电容的仪器。

下面是电桥测试仪的使用方法：
1. 准备工作：将电桥测试仪放在平稳的工作台上，并连接电源线。

确保电源开关处于关闭状态。

2. 连接被测部件：根据被测物的类型选择相应的测试接线方法。

一般情况下，将被测元件分别连接到电桥测试仪的两个测试端口。

如果是测量电容，需要将一端接地。

3. 设置电桥测试仪：打开电源开关，并将电桥调平。

如果电桥上没有开关，则需要调整电源电压至合适的范围。

4. 开始测试：根据被测元件的类型选择相应的测试模式。

一般有测量电阻、电感和电容的不同模式。

选择合适的模式后，可以通过调节电桥上的旋钮，使电桥达到平衡状态。

平衡状态下，电桥测量指示器或数字显示屏上的数值将稳定。

5. 记录和分析结果：在电桥达到平衡状态后，记录电桥的显示数值。

根据实际需求，可以进行一些计算和分析。

比如，计算电阻、电感和电容的值。

6. 关闭电桥测试仪：测试完成后，关闭电源开关，并拔掉测试接线。

注意事项：
- 在操作电桥测试仪之前，确保已经仔细阅读并理解了使用说明书。

- 操作过程中，要小心避免触碰到裸露的导线和测试部件。

- 如果电桥测试仪在使用过程中出现任何问题，应立即停止使用，并请专业人员进行检修。

数字电桥测试仪使用方法
数字电桥测试仪是一种高精度的实验测试仪器，常用于测量电容、电感、电阻、回路等电子元件的值。

使用它前，要先熟悉该仪器的操作方法
和注意事项，以确保测试结果的准确性。

1.打开仪器电源，按照要测量的电子元件类型设置测量参数，然后连
接好所需要测试的电子元件。

2.将被测电子元件与电桥本体连接。

将测试探头接至电桥本体一端，
将测试探头另一端接至根据测量电子元件类型的不同而设定的测试接点上。

3.调整电桥至均衡状态，可以用手指按下电桥本体上的调节旋钮，改
变电桥的状态，使电桥有输出示波器的读数精确到小数点后几位，此时读
出的数值即为电容的实际大小。

4.读取结果并确认实验数据准确性，如果确认测试数据准确，可以将
数据记录保存起来，如果准确性不符，可以更换电子元件重新测量。

5.断开测试连接，恢复仪器至原始状态，然后将测试结果正确地记录
在实验记录中，断开电源，结束实验。

YTC780全自动电容电桥测试仪目录一、概述 (1)二、技术参数 (1)三、面板说明 (3)四、接线方法 (4)五、操作方法 (5)六、产品成套性 (9)七、贮存及运输 (9)YTC780全自动电容电桥测试仪一、概述YTC780全自动电容电桥测试仪是在无功补偿装置专家工作组的指导下，针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；(2) 电容表输出电压低而导致故障检出率低。

该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。

此外，它的电流测量单元还可兼作CVT、避雷器等电器设备的测量之用，具有一机多能的功效。

本型号测试仪特点：(1)量程自动转换(2)储存数据(3)大屏幕液晶（320×240×LCD）显示, 汉字菜单操作提示。

(4)实现波形和测量处理数据同屏显示，使测试过程更直观；(5)具有设置、校正和调试功能二、技术参数1、仪器测量范围及精度：a.电容测量（1）电容范围：0.1μF ～2,000μF；（2）容量范围：5 ～20,000kvar；（3）测量精度：±1.0%；（4）分辨率：0～1.999μF±1.0%rdg；0～19.99μF ±1.0%rdg；0～199.9μF ±1.0%rdg；0～1999μF±1.0%rdg；b.电流测量（1）电流测量范围：0～199.9mA；0～1.999A；0～19.99A；0～199.9A0～1000A；（2）测量精度：±1.0%；2、工作电源：a.额定电压：工频220V±10%；b.额定频率：50Hz；c.额定输出：26V/500VA；3、工作条件：a.环境温度：0℃～+40℃b.相对湿度：≤90%4、显示方式：大屏幕液晶示屏全汉字输出，TPμp-40面板式热敏打印机5、外形：320×360×160 mm6、重量：8 kg7、工作原理（如图1）该电容电桥采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。

电桥测试仪操作规程
电桥测试仪是一种用于测量电阻、电容和电感等电学元件参数的仪器。

以下是电桥测试仪的操作规程：
1. 接通电源：将电桥测试仪的电源插头插入电源插座，然后打开电源开关。

2. 连接被测元件：根据被测元件的类型，选择相应的测量接口，并将被测元件的两个端子连接到测量接口上。

3. 调节电桥平衡：当电桥测试仪第一次使用或更换被测元件时，需要进行电桥平衡操作。

首先，调节电桥测试仪上的平衡旋钮，使得电桥平衡指示器指针归零或接近零。

4. 进行测量：根据所需测量的参数类型，选择相应的测量模式（如电阻、电容或电感）。

然后，读取电桥上的测量结果。

5. 记录数据：将测量结果记录下来，包括被测元件的数值和单位。

6. 关闭电桥测试仪：在使用完毕后，首先关闭电源开关，然后将电源插头拔出电源插座。

需要注意的是，在进行电桥测试时，应注意避免触碰电桥的电极和触点，以免影响测量结果。

在操作过程中，还应注意保持电桥测试仪和被测元件的连接良好，以确保测量的准确性。

如
有需要，还可以参考电桥测试仪的使用说明书，了解更详细的操作规程。

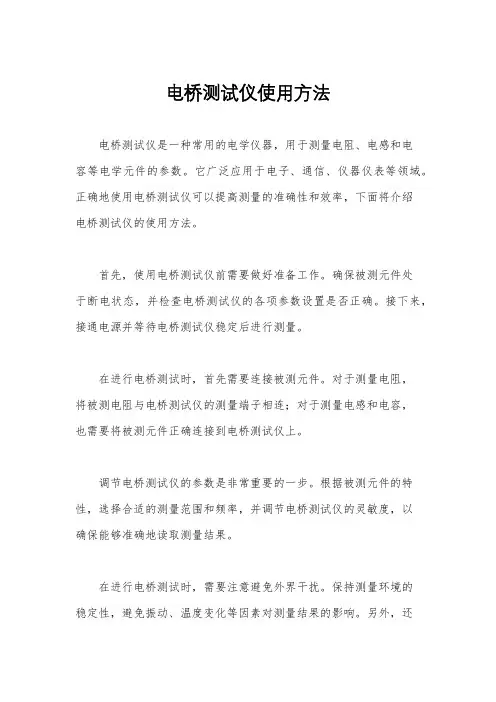

电桥测试仪使用方法
电桥测试仪是一种常用的电学仪器，用于测量电阻、电感和电
容等电学元件的参数。

它广泛应用于电子、通信、仪器仪表等领域。

正确地使用电桥测试仪可以提高测量的准确性和效率，下面将介绍
电桥测试仪的使用方法。

首先，使用电桥测试仪前需要做好准备工作。

确保被测元件处
于断电状态，并检查电桥测试仪的各项参数设置是否正确。

接下来，接通电源并等待电桥测试仪稳定后进行测量。

在进行电桥测试时，首先需要连接被测元件。

对于测量电阻，
将被测电阻与电桥测试仪的测量端子相连；对于测量电感和电容，
也需要将被测元件正确连接到电桥测试仪上。

调节电桥测试仪的参数是非常重要的一步。

根据被测元件的特性，选择合适的测量范围和频率，并调节电桥测试仪的灵敏度，以
确保能够准确地读取测量结果。

在进行电桥测试时，需要注意避免外界干扰。

保持测量环境的
稳定性，避免振动、温度变化等因素对测量结果的影响。

另外，还
需要注意防止电桥测试仪本身的故障，定期检查和维护电桥测试仪的各项功能。

在测量完成后，需要及时断开电源并进行数据处理。

根据测量结果，进行数据分析和处理，得出准确的测量参数。

同时，还需要将电桥测试仪恢复到初始状态，以便下一次的使用。

总之，正确地使用电桥测试仪需要对其工作原理和使用方法有清晰的认识。

只有在严格遵循使用方法的情况下，才能保证测量结果的准确性和可靠性。

希望以上介绍的电桥测试仪使用方法能够对您有所帮助。

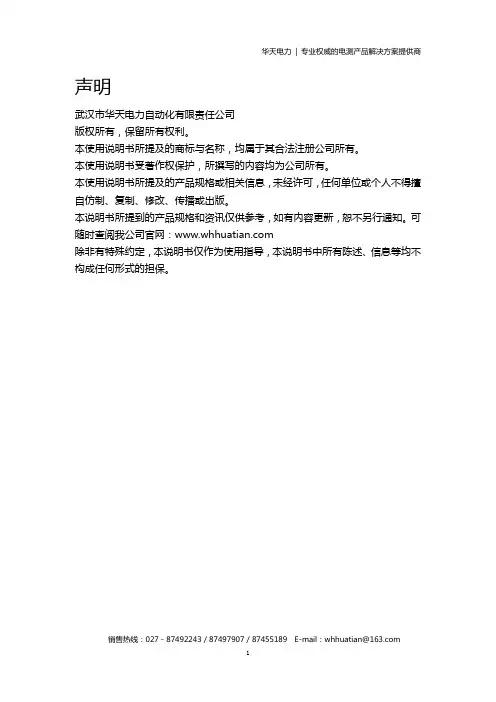

声明武汉市华天电力自动化有限责任公司版权所有，保留所有权利。

本使用说明书所提及的商标与名称，均属于其合法注册公司所有。

本使用说明书受著作权保护，所撰写的内容均为公司所有。

本使用说明书所提及的产品规格或相关信息，未经许可，任何单位或个人不得擅自仿制、复制、修改、传播或出版。

本说明书所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。

可随时查阅我公司官网：除非有特殊约定，本说明书仅作为使用指导，本说明书中所有陈述、信息等均不构成任何形式的担保。

服务承诺感谢您使用本公司的产品HTDR-H电容电桥测试仪。

在初次使用该仪器前，请您详细阅读使用说明书，将可帮助您正确使用该仪器。

我们深信优质、系统、全面、快捷的服务是事业发展的基础。

经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业第一生命"的服务理念。

立足现代电测高科技，以更好的产品质量，更完善的售后服务，全力打造技术领先、质量领先、服务领先的知名电测品牌企业。

坚持"用户第一"的原则，构建良好的销售服务体系，为客户提供优质的售前、售后服务！清单导读本说明书装箱清单是标准配置，如有差异请核对供销合同，武汉市华天电力自动化有限责任公司保留修改的权利。

注：详细清单见本说明书最后一页“装箱清单”。

安全要求为了避免可能发生的危险，请阅读下列安全注意事项。

本产品只可使用我公司产品专用并且符合本产品规格配套要求的附件。

防止电击和火灾及人身伤害！只有经过专业培训的人员才能操作此仪器/仪表。

为了防止火灾或电击危险，在使用本产品进行试验之前，请务必详细阅读本产品使用说明书，按照产品额定值和标识及满足要求的试验环境进行试验。

使用产品配套的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

产品输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，务必注意人身安全！试验前，为了防止电击，接地导体必须与真实的接地线相连，确保正确接地。

LCR电桥自动测试仪测量操作规范LCR电桥自动测试仪是一种用于测量电感（L），电容（C）和电阻（R）的仪器，能够在较短的时间内完成大量的测试任务。

为了确保测量结果的准确性和测试数据的可靠性，需要遵循一定的操作规范和要求。

以下是LCR电桥自动测试仪测量操作规范的一些建议：1.仔细阅读使用手册：在使用LCR电桥自动测试仪之前，务必仔细阅读并理解使用手册中的说明和操作步骤。

熟悉仪器的功能和特点，了解每个按键和设置的含义。

2.准备测试样品：选择合适的测试样品，并将其放置在测试台上。

确保样品表面干净，无尘灰，以避免对测试结果的影响。

3.连接测试夹具：将测试夹具正确连接到LCR电桥自动测试仪的测试端口上，确保连接紧固，接触良好。

避免插拔测试夹具时造成短路或断路，以免影响测试结果。

4.设定测试参数：根据测试需求，设定合适的测试参数，例如测试频率、测试范围、显示单位等。

根据样品类型选择合适的测试模式，如串联或并联测试。

5.零点校准：在进行测量之前，需要进行零点校准以消除仪器自身的误差。

按照使用手册的说明进行操作，确保校准过程的准确性。

6.进行测试：将样品置于测试夹具中，确保样品与夹具接触良好。

根据测试需求，选择单次测试或多次重复测试。

在进行测试时，保持测试仪器周围的环境安静，避免干扰。
