常用电子元器件简介电子元器件是电子技术的基础，它是构成电子设备的核心部件。
常用电子元器件包括电阻、电容、电感、二极管、三极管、集成电路等多种类型，本文将逐步介绍这些元器件的结构、特性和应用。
一、电阻电阻是指电路中产生阻碍电流流动的器件，其单位为欧姆（Ω）。
根据其用途和阻值范围，电阻可分为固定电阻、可变电阻和特殊电阻等几种类型。
其中，固定电阻是指尺寸、电阻值、精度都固定不变的电阻，可用于稳压、分压、限流等电路中；可变电阻则是指可以改变电阻值的电阻器，常见的有电位器、变阻器等，可用于调节电路中的电压、信号等；特殊电阻则是指有特殊形状或特殊材料的电阻，如电容式电阻、线性电阻、温度系数电阻等。
二、电容电容是储存电荷的元件，其单位为法拉（F）。
其结构包括两个金属板和在它们之间的绝缘层（电介质），电容值取决于金属板面积和两板之间的绝缘层厚度。
根据其电介质的种类，电容可分为陶瓷电容、铝电解电容、钽电解电容、聚酯膜电容、聚丙烯膜电容等多种类型。
不同类型的电容具有不同的特点和应用范围，可用于储存电能、激活电路、稳定电压等功能。
三、电感电感是一种储存磁能的元件，其单位为亨利（H）。
它的结构包括导线或线圈等，通常用来储存和释放电能，可用于滤波、谐振、干扰消除等电路中。
根据其结构形式和磁芯材料的不同，电感可分为铁氧体电感、线圈电感、扼流圈等多种类型。
四、二极管二极管是一种只能让电流单向通过的电子器件。
它由n型半导体和p型半导体组成，有两个引脚：正极（即阳极）和负极（即阴极）。
二极管具有整流损耗小、体积小、可靠性高等特点。
应用范围也很广泛，包括电源、放大器、高频电路等。
五、三极管三极管是一种放大、开关电路中常用的半导体器件。
其结构由三个半导体区域组成，通过控制基极所接收到的电信号，能够控制三极管的电流输出。
三极管的种类很多，如晶体三极管、场效应管、双极型晶体管等，不同类型的三极管具有不同的性能和应用范围，可用于放大、开关、稳压等电路中。

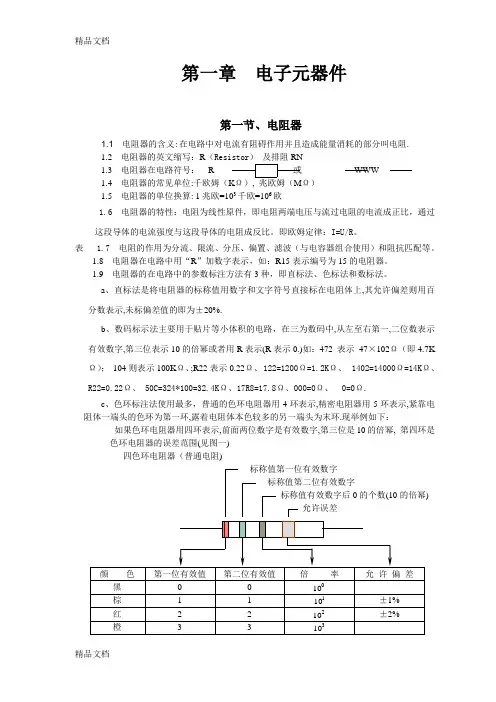

第一章电子元器件第一节、电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的英文缩写：R（Resistor）及排阻RN1.3 电阻器在电路符号：R 或WWW1.4 电阻器的常见单位:千欧姆（KΩ）, 兆欧姆（MΩ）1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。
即欧姆定律：I=U/R。
表 1.7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。
1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。
1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示47×102Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)四色环电阻器（普通电阻)标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数(10的倍幂)允许误差图1-1 两位有效数字阻值的色环表示法如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)五色环电阻器（精密电阻）图1-2 三位有效数字阻值的色环表示法d、SMT精密电阻的表示法，通常也是用3位标示。
