一套完整的设计方案最少在15—20张，复杂的超过40张，图纸的多少只是一个量，质的好坏就是设计师水平的区别了，优秀的设计师画一张图纸，出一个金点子，可能为业主省下成千上万元或带来永久的享受是不足为奇的。
无论工程大小，一些常规图纸是必须要出的，包括：原建筑平面图、装修设计平面图、天花图(含灯具布线)、地铺图与电路图。
而家具设计图、立面图、剖面图、门样门套图及透视图等不要求必须出，应根据工程的具体情况而定。
设计图纸的数量由谁定设计图纸究竟该出多少张？这并不取决于工程及居室面积的大小，也不是设计师或客户说了算，而是由装修项目的多少来定。
以一套100平方米的新居和一套50平方米的旧房装修为例，前者崇尚简约风格，除了包门、窗及暖气外，再无其他有设计含量的装修项目。
而后者还做了吊顶、视听墙及大衣柜等，并对水、电路进行了改造。
相比之下，前者虽然居室面积大，但因为装修项目少，所以除了一些常规图纸外，个体项目的施工图并不多。
但后者则不同，由于装修项目多，又牵扯到线路改造，所以每一项都有相应的施工图。
这样算下来，后者的图纸恐怕比前者还多。
另外，有些图纸出还是不出，则根据客户的要求而定。
比如立面图与透视图，一般来讲，只有包含一定设计含量的房间才出这两种图，但如果客户不放心，要求每个房间都必须出图的话，设计师也应该尽量满足。
从设计图纸中能看出什么无论是哪一类设计师，都能从图纸中看出他的工作态度。
以赵先生的遭遇为例，据他讲，由于新居户型比较复杂，给设计带来了一定的难度，所以当他发现设计图纸中有问题时，一开始并没有生气，只是希望设计师能再去一趟，好好勘察一下，但设计师却始终没去，令赵先生很失望。
由于设计图纸的数量主要取决于装修项目的多少，所以赵先生以“图纸只有七八张”来断定设计师不负责任，显然有失偏颇，但设计图纸屡屡出错却没被及时改正，则明显是设计师的问题。
赵先生虽然没学过建筑专业或室内设计，但凭着细心，却发现了图纸中的问题。

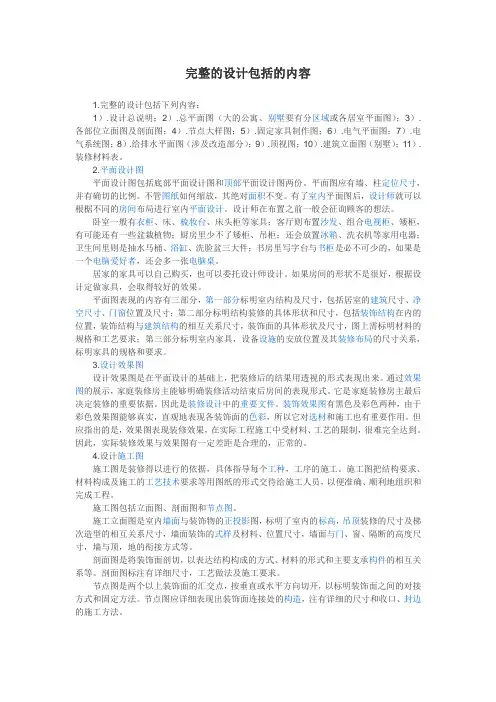

完整的设计包括的内容1.完整的设计包括下列内容：1）.设计总说明；2）.总平面图（大的公寓、别墅要有分区域或各居室平面图）；3）.各部位立面图及剖面图；4）.节点大样图；5）.固定家具制作图；6）.电气平面图；7）.电气系统图；8）.给排水平面图（涉及改造部分）；9）.顶视图；10）.建筑立面图（别墅）；11）.装修材料表。
2.平面设计图平面设计图包括底部平面设计图和顶部平面设计图两份。
平面图应有墙、柱定位尺寸，并有确切的比例。
不管图纸如何缩放，其绝对面积不变。
有了室内平面图后，设计师就可以根椐不同的房间布局进行室内平面设计。
设计师在布置之前一般会征询顾客的想法。
卧室一般有衣柜、床、梳妆台、床头柜等家具；客厅则布置沙发、组合电视柜、矮柜，有可能还有一些盆栽植物；厨房里少不了矮柜、吊柜；还会放置冰箱、洗衣机等家用电器；卫生间里则是抽水马桶、浴缸、洗脸盆三大件；书房里写字台与书柜是必不可少的，如果是一个电脑爱好者，还会多一张电脑桌。
居家的家具可以自己购买，也可以委托设计师设计。
如果房间的形状不是很好，根据设计定做家具，会取得较好的效果。
平面图表现的内容有三部分，第一部分标明室内结构及尺寸，包括居室的建筑尺寸、净空尺寸、门窗位置及尺寸；第二部分标明结构装修的具体形状和尺寸，包括装饰结构在内的位置，装饰结构与建筑结构的相互关系尺寸，装饰面的具体形状及尺寸，图上需标明材料的规格和工艺要求；第三部分标明室内家具，设备设施的安放位置及其装修布局的尺寸关系，标明家具的规格和要求。
3.设计效果图设计效果图是在平面设计的基础上，把装修后的结果用透视的形式表现出来。
通过效果图的展示，家庭装修房主能够明确装修活动结束后房间的表现形式。
它是家庭装修房主最后决定装修的重要依据。
因此是装修设计中的重要文件。
装饰效果图有黑色及彩色两种，由于彩色效果图能够真实，直观地表现各装饰面的色彩，所以它对选材和施工也有重要作用。
但应指出的是，效果图表现装修效果，在实际工程施工中受材料、工艺的限制，很难完全达到。
室内装修设计效果图大全300张592x545 50k jpg'顶'引用2010室内装修效果图400x400 24k jpg卧室室内装修设计效果图- 丰750x500 100k jpg装修设计效果图本文来自室内750x500 48k jpg3d效果图制作室内装修设计装630x455 72k jpg室内装修设计效果图800x600 42k jpg快速导航室内装修设计效果图1632x1224 108k jpg装修图片装修效果图室内设计1024x768 282k jpg家庭室内装修设计效果图欣赏1325x963 226k jpg装修图片装修效果图室内设计630x455 52k jpg室内装修设计效果图1024x768 294k jpg室内装修效果图设计图__室内设1000x749 158k jpg室内装修设计效果图550x367 44k jpg室内装修设计方案打造温馨家759x600 112k jpg装修图片装修效果图室内设计1024x683 168k jpg室内设计室内装修989x1423 214k jpg室内装修设计$客厅浴室装修696x600 192k jpg室内装修设计效果图的任务交1600x1280 174k jpg室内装修设计效果图的任务交1024x768 616k jpg三室两厅新房室内装修设计2246x1451 248k jpg三室两厅新房室内装修设计3389x4843 660k jpg100平米室内装修设计1887x1652 502k png三室两厅新房室内装修设计500x403 42k jpg室内装修设计效果图1000x769 162k jpg室内装修效果图,室内设计效果600x432 40k jpg美容院室内装修设计效果图(4)1024x756 250k jpg室内装修效果图设计图__室内设680x435 72k jpg室内装修设计效果图-家庭装修819x1024 124k jpg装修室内装潢室内装璜效果1024x770 94k jpg室内装修效果图设计图__3d作品1000x750 224k jpg室内装修设计效果图的任务交450x677 78k jpg2010年室内装修设计效果图大全500x461 136k gif室内装修设计效果图630x455 82k jpg室内装修设计效果图,室内装修1024x683 116k jpg室内装修效果图设计图__室内设990x787 152k jpg室内装修设计效果图室内装修1024x649 146k jpg室内装修效果图设计图__室内设450x356 30k jpg100平米室内装修设计效果图1024x707 214k jpg室内装修效果图设计图__室内设1024x768 236k jpg材质贴图室内设计装修效果图680x469 58k jpg室内装修设计效果图-家庭装修1024x673 238k jpg房屋装修效果图室内设计设计1024x578 100k jpg室内装修效果图设计图_设计效1246x936 648k jpg室内装修设计效果图库640x486 76k jpg室内装修设计房子装修效果图1000x644 120k jpg室内装修设计,室内效果图,室内879x1024 302k jpg现代客厅室内装修设计效果图830x633 120k jpg装修图片装修效果图室内设计500x359 24k jpg室内装修设计效果图1024x743 76k jpg室内装修效果图设计图__室内设快速导航室内装修设计效果图520x780 76k jpg室内装修设计效果图600x411 44k jpg单身公寓室内装修设计效果图欣520x390 84k jpg39张室内装修设计效果图欣赏1000x667 128k jpg客厅设计,室内装修效果图大全健身俱乐部室内装修设计效果图600x367 74k jpg美容院室内装修设计效果图(6)645x970 418k jpg杭州九树公寓室内装修设计效果488x650 40k jpg室内装修设计效果图600x410 50k jpg单身公寓室内装修设计效果图欣645x966 326k jpg杭州九树公寓室内装修设计效果660x477 68k jpg别墅室内装修设计效果图公司660x477 80k jpg室内装修设计效果图公司-林杰640x480 124k gif效果图办公室室内装修设计1630x467 30k jpg室内装修设计效果图欣赏/卧室665x1000 100k jpg装修图片装修效果图室内设计室内装修效果图设计图_室内装630x455 48k jpg室内装修设计效果图1449x1155 120k jpg装修图片装修效果图室内设计590x449 96k jpg室内装修设计效果图具有施工对641x650 74k jpg室内装修设计效果图韩式经典室内装修设计效果图1000x786 150k jpg客厅设计,室内装修效果图大全,798x610 100k jpg室内装修设计效果图:众所周知711x471 68k jpg韩式经典室内装修设计效果图620x454 74k jpg室内装修效果图大全家装设计2592x3456 2322k jpg两卫一厨室内装修设计效果图448x450 44k jpg室内装修设计效果图2000x1500 224k jpg南京室内装修效果图设计展示640x480 68k jpg室内装修设计房子装修效果图2500x1500 2296k jpg室内装修效果图, 中国展览设计1000x666 536k jpg室内装修设计效果图的任务交680x453 94k jpg三室两厅新房室内装修设计1280x1024 730k jpg室内装修设计效果图库1000x666 64k jpg卧室装修效果图,卧室设计,室内1000x720 340k jpg装修图,室内设计,室内设计效果1600x1280 36k jpg装修图片装修效果图室内设计1000x750 184k jpg室内装修设计效果图的任务交1024x768 210k jpg手绘室内装修装修效果图设计917x688 106k jpg厂房装修设计效果图,家庭装饰645x860 324k jpg杭州九树公寓室内装修设计效果573x397 140k jpg室内装修设计效果图精选大片1024x503 124k jpg室内装修效果图设计图_设计效1024x683 84k jpg室内装修050图片[设计图,jpg]1000x692 114k jpg室内装修效果图,室内设计效果290x290 24k jpg卫生间(室内装修设计效果图丛1006x650 140k jpg室内装修设计效果图的任务交941x708 130k jpg室内装修设计效果图的任务交1181x697 404k jpg展示室内装修设计效果图案例450x377 34k jpg韩式经典室内装修设计效果图500x333 36k jpg室内装修设计效果图】我们在装517x347 64k jpg家居室内装修设计效果图_10125709x501 174k jpg展示室内装修设计效果图案例650x456 94k jpg效果图欣赏_室内装修设计图下1024x753 208k jpg室内装修效果图设计图__室内设765x768 60k jpg效果图大全2011(19)_室内装修1000x765 132k jpg室内装修设计,室内效果图,室内645x860 340k jpg杭州九树公寓室内装修设计效果800x600 222k jpg室内装修设计效果图的任务交645x860 50k jpg杭州九树公寓室内装修设计效果1280x1024 758k jpg_ 室内装修设计效果图库室内装修设计效果图的任务交600x411 92k jpg餐厅室内装修设计效果图欣赏-640x467 54k jpg室内装修设计房子装修效果图1000x783 118k jpg室内装修效果图,室内设计效果645x860 406k jpg杭州九树公寓室内装修设计效果装修图片装修效果图室内设计520x390 122k jpg39张室内装修设计效果图欣赏500x402 44k jpg室内装修设计效果图650x525 52k jpg室内装修设计效果图520x403 40k jpg室内装修设计效果图431x650 58k jpg室内装修设计效果图700x461 172k jpg店室内装修设计效果图欣赏1580x400 36k jpg家庭室内装修设计图片设计效果630x421 60k jpg室内装修设计效果图欣赏/卧室518x345 30k jpg室内装修效果图室内设计/ i517x401 82k jpg家居室内装修设计效果图_10031600x415 44k jpg中式室内装修设计效果图700x933 122k jpg装修图片装修效果图室内设计770x600 62k jpg室内装修设计效果图- 上品家630x461 50k jpg室内装修设计效果图欣赏/卧室630x455 58k jpg室内装修设计效果图800x566 84k jpg家庭室内装修设计效果图(9)709x497 262k jpg室内装修设计效果图的任务交670x670 188k jpg下一篇: [室内装修设计效果图1024x768 278k jpg室内装修效果图设计图__室内设1061x1308 266k jpg装修图片装修效果图室内设计645x483 184k jpg杭州九树公寓室内装修设计效果650x650 86k jpg室内装修设计效果图2207x3363 818k jpg三室两厅新房室内装修设计效果图房屋室内装修设计室内645x970 472k jpg杭州九树公寓室内装修设计效果630x455 68k jpg室内装修设计效果图645x860 286k jpg九树公寓室内装修设计效果图,660x477 84k jpg室内装修设计效果图公司-林杰室内装修设计效果图的任务交645x860 60k jpg杭州九树公寓室内装修设计效果945x668 2张展示室内装修设计效果图案例695x521 94k jpg装修效果图大全室内装修设计520x390 44k jpg室内装修设计效果图651x654 102k jpg装修效果图大全室内装修设计1024x878 278k jpg南京室内装修效果图设计展示486x411 86k gif室内装修设计效果图709x501 162k jpg展示室内装修设计效果图案例520x377 30k jpg室内装修设计效果图945x668 244k jpg展示室内装修设计效果图案例630x455 86k jpg室内装修设计效果图,室内装修1200x849 272k jpg家庭室内装修布置设计效果图1280x1024 812k jpg室内装修设计效果图库1024x778 240k jpg室内装修布置设计效果图方案600x433 112k jpg柔和的室内装修设计效果图欣赏800x600 108k jpg健身俱乐部室内装修设计效果图1200x849 246k jpg家庭室内装修布置设计效果图945x668 148k jpg展示室内装修设计效果图案例1000x542 394k jpg室内装修设计效果图的任务交661x649 84k jpg室内装修设计效果图的任务交1181x775 360k jpg展示室内装修设计效果图案例520x390 96k jpg39张室内装修设计效果图欣赏800x600 168k jpg众多室内装修布置设计效果图520x333 84k jpg39张室内装修设计效果图欣赏715x600 234k jpg室内装修设计效果图的任务交500x373 18k jpg室内装修设计,室内设计效果图1000x720 264k jpg室内装修,室内效果图,室内设计1024x768 76k jpg室内设计室内装修效果图设计1200x849 250k jpg家庭室内装修布置设计效果图500x375 104k gif室内装修设计效果图1024x733 224k jpg设计图_客厅室内装修效果图712x1029 154k jpg效果图大全2011(7)_室内装修设1337x1002 148k jpg装修图片装修效果图室内设计630x954 92k jpg室内装修设计效果图欣赏/卧室630x455 76k jpg室内装修设计效果图1024x768 262k jpg手绘室内装修景观效果图设计347x480 58k jpg卧室室内装修设计效果图- 丰630x455 74k jpg室内装修设计效果图1024x768 206k jpg手绘室内装修景观效果图设计946x635 142k jpg室内装修设计效果图的任务交800x566 70k jpg家庭室内装修设计效果图(7)1024x768 296k jpg室内装修效果图设计图__室内设500x375 32k jpg室内装修设计效果图-图案欣赏800x566 100k jpg家庭室内装修设计效果图(3)630x455 76k jpg室内装修设计效果图1000x665 132k jpg室内装修设计,室内效果图,室内567x425 126k jpg展示室内装修设计效果图案例482x293 106k jpg完整的家庭室内装修设计效果图451x564 58k jpg室内装修设计效果图1052x859 272k jpg室内装修设计图纸cad图效果图1024x712 190k jpg室内装修效果图设计图__室内设520x320 88k jpg39张室内装修设计效果图欣赏(1650x510 58k jpg室内装修设计效果图1024x907 316k jpg室内装修效果图设计图__室内设640x853 34k jpgjpg 店铺室内装修设计效果图1000x777 108k jpg装修设计效果图,餐厅室内装修1000x796 136k jpg室内装修效果图,室内设计效果750x1000 88k jpg客厅设计,室内装修效果图大全室内装修效果图大全家装设计611x401 40k jpg2011室内装修设计效果图663x501 54k jpg室内设计效果图欣赏|室内装修,1007x1024 228k jpg室内装修效果图设计图__室内设600x620 368k jpg室内装修设计图纸cad图效果图装修效果图大全室内装修设计645x860 308k jpg九树公寓室内装修设计效果图600x554 42k jpg返古风格室内装修设计效果图欣1000x668 150k jpg室内装修设计,室内效果图,室内1000x792 108k jpg装修设计效果图,餐厅室内装修670x655 126k jpg下一篇: [室内装修设计效果图640x480 46k jpg室内装修设计房子装修效果图500x374 110k jpg39张室内装修设计效果图欣赏500x375 30k jpg室内装修设计效果图现代室内装修效果图设计图_室2000x1362 208k jpg2010年室内装修设计,速度达官500x375 42k jpg室内装修设计效果图670x660 108k jpg下一篇: [室内装修设计效果图1000x670 90k jpg室内装修设计,室内效果图,室内室内装修效果图设计图__室内设1000x818 116k jpg装修设计效果图,餐厅室内装修1000x667 100k jpg客厅设计,室内装修效果图大全630x455 48k jpg室内装修设计效果图650x562 72k jpg室内装修设计效果图517x380 56k jpg家居室内装修设计效果图_101151051x900 280k jpg室内装修设计图纸cad图效果图1000x807 174k jpg室内装修效果图,室内设计效果1000x771 108k jpg室内装修效果图,室内设计效果1024x960 356k jpg室内装修效果图设计图__室内设成都室内装修设计成都装修效果1000x769 130k jpg装修设计效果图,餐厅室内装修630x455 40k jpg室内装修设计效果图800x566 62k jpg简约家庭室内装修设计效果图1000x787 118k jpg装修设计效果图,餐厅室内装修客厅设计,室内装修效果图大全446x450 26k jpg卧室室内装修设计效果图450x364 24k jpg室内装修设计效果图_真好搜图478x550 72k jpg室内装修设计效果图400x300 26k jpg卧室室内装修设计效果图761x510 96k jpg时尚的室内装修设计效果图517x361 58k jpg家居室内装修设计效果图_10083400x513 36k jpg室内装修设计效果图680x460 160k jpg室内装修设计效果图案例506x375 40k jpg室内装修设计效果图。

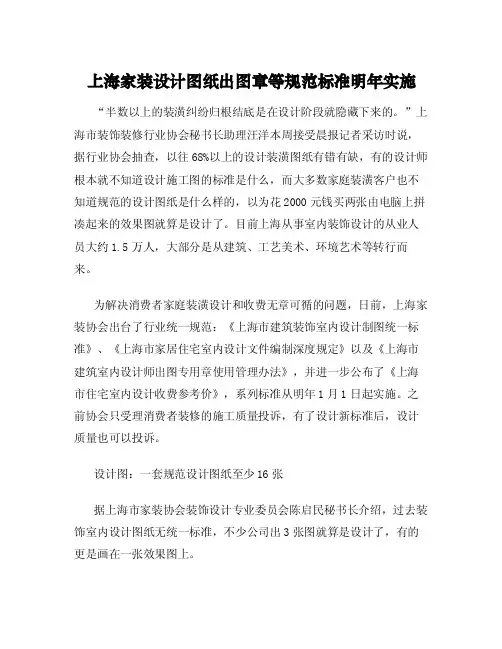

上海家装设计图纸出图章等规范标准明年实施“半数以上的装潢纠纷归根结底是在设计阶段就隐藏下来的。
”上海市装饰装修行业协会秘书长助理汪洋本周接受晨报记者采访时说，据行业协会抽查，以往68%以上的设计装潢图纸有错有缺，有的设计师根本就不知道设计施工图的标准是什么，而大多数家庭装潢客户也不知道规范的设计图纸是什么样的，以为花2000元钱买两张由电脑上拼凑起来的效果图就算是设计了。
目前上海从事室内装饰设计的从业人员大约1.5万人，大部分是从建筑、工艺美术、环境艺术等转行而来。
为解决消费者家庭装潢设计和收费无章可循的问题，日前，上海家装协会出台了行业统一规范：《上海市建筑装饰室内设计制图统一标准》、《上海市家居住宅室内设计文件编制深度规定》以及《上海市建筑室内设计师出图专用章使用管理办法》，并进一步公布了《上海市住宅室内设计收费参考价》，系列标准从明年1月1日起实施。
之前协会只受理消费者装修的施工质量投诉，有了设计新标准后，设计质量也可以投诉。
设计图：一套规范设计图纸至少16张据上海市家装协会装饰设计专业委员会陈启民秘书长介绍，过去装饰室内设计图纸无统一标准，不少公司出3张图就算是设计了，有的更是画在一张效果图上。
其实，一套规范的设计图纸至少是16张，以一套两室两厅的居室设计为例，设计图纸必须包括原始房型、平面、立面、顶面、节点、大样图纸、电器线路、照明、给水排水、材料清单、预算造价、效果透视等等一系列的内容。
如果是复式或错层的房子，图纸更可能达到30至40张。
每张图纸必须标明具体尺寸，不规范的图纸往往不标出深度和高度，有些不标净尺寸和墙体尺寸。
有些电线无图纸，施工时水电工乱排，开关插座可能最后就被装在了床底下。
这些都是不规范图纸留下的后遗症。
在装饰装修过程中，设计处于主导地位，被称为“装潢的灵魂”。
所谓装潢未动设计先行，设计的本质就是要解决所有技术矛盾，针对客户的房型、材料、预算等需求，做到总的技术平衡，实现一个最终使各方都满意的结果。

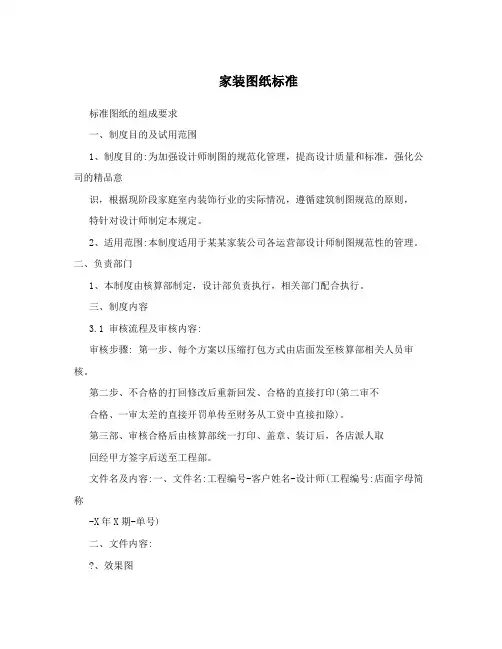

家装图纸标准标准图纸的组成要求一、制度目的及试用范围1、制度目的:为加强设计师制图的规范化管理，提高设计质量和标准，强化公司的精品意识，根据现阶段家庭室内装饰行业的实际情况，遵循建筑制图规范的原则，特针对设计师制定本规定。
2、适用范围:本制度适用于某某家装公司各运营部设计师制图规范性的管理。
二、负责部门1、本制度由核算部制定，设计部负责执行，相关部门配合执行。
三、制度内容3.1 审核流程及审核内容:审核步骤: 第一步、每个方案以压缩打包方式由店面发至核算部相关人员审核。
第二步、不合格的打回修改后重新回发、合格的直接打印(第二审不合格、一审太差的直接开罚单传至财务从工资中直接扣除)。
第三部、审核合格后由核算部统一打印、盖章、装订后，各店派人取回经甲方签字后送至工程部。
文件名及内容:一、文件名:工程编号-客户姓名-设计师(工程编号:店面字母简称-X年X期-单号)二、文件内容:?、效果图?、施工图(按范本制作依照图纸标准，名称与文件名一致，CAD使用软件版本不能低于04版，设置默认保存为04版)。
?、预算(按范本)。
?、合同摘要(30,只发合同摘要)。
注:所有所发文件均为压缩格式且文件名按照规定起名。
3.2 审核规定:电子版本审核:?、有Autodesk教育版本打印标记不审。
?、线型颜色与范本不一致不审。
?、图纸杂乱的不审(只保留本方案)。
文本审核:?、三方签字少一不审。
?、有Autodesk教育版本打印标记不审。
?、审核签字盖“设计师”印章不审。
?、图纸和预算中客户字体不一致不审。
注:?、所有图纸中公司LOGO必须用实体填充。
?、所有文字不能出现问号。
注:设置文字样式为宋体。
3.3 预算制作标准:?、标题栏中工程地址，客户名称，设计师，联系方式必须认真填写。
?、前16项注意施工日期及执行日期。
?、在合计前列加入前三项合计、后三项合计两列，制作完成后隐藏。
?、预算时空间计算顺序按预算样本走、且每个房间列项时从顶到地按基础项目列完在后面加入其它项目(造型或木作)。
一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。
建筑工程图纸分为建筑施工图、结构施工图、设备施工图。
一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。
2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。
以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。
4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。
1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。
6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。
二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。

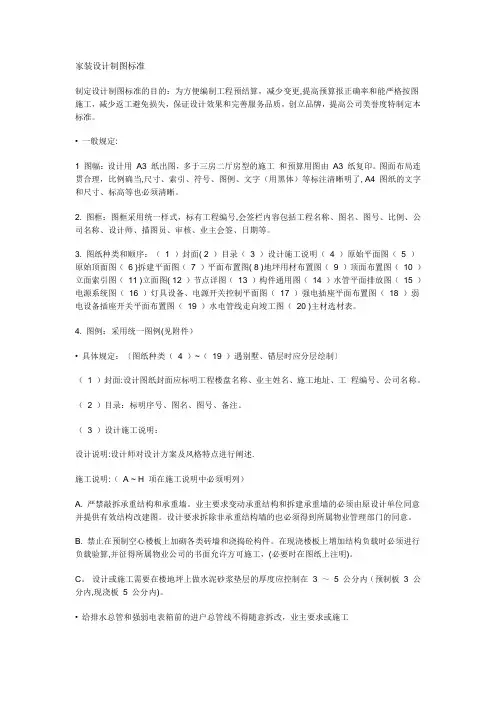

家装设计制图标准制定设计制图标准的目的：为方便编制工程预结算，减少变更,提高预算报正确率和能严格按图施工，减少返工避免损失，保证设计效果和完善服务品质，创立品牌，提高公司美誉度特制定本标准。
• 一般规定:1 图幅：设计用A3 纸出图，多于三房二厅房型的施工和预算用图由A3 纸复印。
图面布局连贯合理，比例确当,尺寸、索引、符号、图例、文字（用黑体）等标注清晰明了, A4 图纸的文字和尺寸、标高等也必须清晰。
2. 图框：图框采用统一样式，标有工程编号,会签栏内容包括工程名称、图名、图号、比例、公司名称、设计师、描图员、审核、业主会签、日期等。
3. 图纸种类和顺序：（1 ）封面( 2 ）目录（3 ）设计施工说明（4 ）原始平面图（5 ）原始顶面图（ 6 )拆建平面图（7 ）平面布置图( 8 )地坪用材布置图（9 ）顶面布置图（10 ）立面索引图（11 )立面图( 12 ）节点详图（13 ）构件通用图（14 ）水管平面排放图（15 ）电源系统图（16 ）灯具设备、电源开关控制平面图（17 ）强电插座平面布置图（18 ）弱电设备插座开关平面布置图（19 ）水电管线走向竣工图（20 )主材选材表。
4. 图例：采用统一图例(见附件）• 具体规定：〔图纸种类（4 ）~（19 ）遇别墅、错层时应分层绘制〕（ 1 ）封面:设计图纸封面应标明工程楼盘名称、业主姓名、施工地址、工程编号、公司名称。
（ 2 ）目录：标明序号、图名、图号、备注。
（ 3 ）设计施工说明：设计说明:设计师对设计方案及风格特点进行阐述.施工说明:（ A ~ H 项在施工说明中必须明列）A. 严禁敲拆承重结构和承重墙。
业主要求变动承重结构和拆建承重墙的必须由原设计单位同意并提供有效结构改建图。
设计要求拆除非承重结构墙的也必须得到所属物业管理部门的同意。
B. 禁止在预制空心楼板上加砌各类砖墙和浇捣砼构件。
在现浇楼板上增加结构负载时必须进行负载验算,并征得所属物业公司的书面允许方可施工，(必要时在图纸上注明)。
香港金孔雀装饰合同（补充条款）、报价和图纸———-制作要求及审核规定一、适用范围：为加强对装饰工程设计文件编制工作的管理，保证公司设计文件的质量和完整性,提高公司设计制图水平和质量，给预算和施工提供准确依据，在国家现行有关设计文件深度规定的基础上，结合公司的实际情况，制定本规范。
1。
1 设计图纸应符合公司制图规范及《郑州市建筑装饰装修工程设计制图标准》（DBJ01-613—2002)；1.2 进行家装设计必须保证建筑物的结构安全；1。
3 进行家装设计要满足《民用建筑室内环境污染控制规范》（GB50325的要求，选材应符合《室内装饰装修材料有物质限量》（GB18508—10588）的标准：1。
4。
家装设计内容:应包括室内顶面、墙面、柱面、地面、非承重分隔墙面的装饰设计，家具、灯具、帷帘、织物、陈设、绿化园艺布置、室内各种装饰造型的设计。
本规定适用于阔达装饰北京分公司所有设计师签定及绘制的合同、补充条款、报价、图纸。
二、合同、补充条款部分：1、合同、补充条款填写具体要求：1.1、合同金额大小写必须一致,认真填写正确无误，字迹清晰.1.2、合同、补充条款必须认真填写，字迹清晰并填写完整（如地址，面积,户型,电话等）。
1.3、合同中大、小写金额若有涂改必须有客户重新签字、日期确认,方可生效。
1。
4、合同、补充条款中甲、乙双方签字必须认真按照合同、补充条款要求字迹清晰、完整并真实填写.1。
5、合同中的大、小写金额无错别字。
1。
6、合同、补充条款签字日期必须要一致。
1。
7、工程地址填写详细（所在区县、小区名称、单元号、楼层、房间号)。
1.8、工程工期要求：1居或装修面积小于60平米的户型至少45个工作日;2居或装修面积在60—110平米的户型至少50个工作日；三居或装修面积在110—160平米的户型至少个55工作日；三居以上或装修面积在160—200平米的户型至少65个工作日；装修面积在200—250平米的户型至少80个工作日; 装修面积在250-300平米的户型至少100个工作日; 装修面积在300—400平米的户型至少120个工作日；装修面积在400—500平米的户型至少150个工作日；旧房改造按装修面积每10平米增加1个工作日；户型为复式活多层按每层增加5个工作日。
装修图纸怎么看装修设计图纸符号大全装修施工涉及一套完整的设计方案，但面对设计师提供的各类装修图纸，如，户型图、平面图、水电线路图等，很多装修业主表示很茫然，看不懂。
那么，装修图纸包括哪些？各类装修图纸怎么看呢？装修图纸怎么看1．原始建筑测量图即原始房型图：房间的具体尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井的位置、功能、尺寸等项目，对于原始建筑测量图来说，最重要的就要是测量和标注准确无误。
2．装饰平面布局图装饰平面布局图即通常所说的设计图，我们需要的注意的是看装修公司提供的设计图上，每一处进行布置或者改造的地方是否有详细的标注，是否符合我们所提出的设计要求，是否存在安全隐患等等。
3．天花吊顶布置图天花吊顶布置图的要求是需要标明天花造型的尺寸定位、灯具位置，以及天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。
4．地面材质图地面材质图的主要要求是，标明需要铺设的地面材料种类、地面拼花、材料尺寸。
5．配电系统图首先插座的数量是否能满足日常生活的需求，同时还要留出一定的富于空间，其次插座的位置安排是否合理，不能让插座被其他的家居装饰所遮挡，影响使用，最后还需要特别注意，线路所通过的区域是否存在潜在的安全隐患。
装修设计图纸大全Part1：了解装修基本信息装修主要图纸介绍主要图纸也就是装修过程中，主要装修环节的示意图，让户主和施工人员清楚设计者的构想。
装修的主要图纸包括原始建筑测量图、平面布局图、天花吊顶布局图等。
1、原始建筑测量图什么是原始建筑测量图呢?原始建筑测量图包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等项目，它是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。
因此，要重点把握原始建筑测量图!2、装饰平面布局图装饰平面布局图中具备的内容十分之多。
1.完整的设计包括下列内容：1.设计总说明；2.总平面图（大的公寓、别墅要有分区域或各居室平面图）；3.各部位立面图及剖面图；4.节点大样图；5.固定家具制作图；6.电气平面图；7.电气系统图；8.给排水平面图（涉及改造部分）；9.顶视图；10.建筑立面图（别墅）；11.装修材料表。
2.平面设计图平面设计图包括底部平面设计图和顶部平面设计图两份。
平面图应有墙、柱定位尺寸，并有确切的比例。
不管图纸如何缩放，其绝对面积不变。
有了室内平面图后，设计师就可以根椐不同的房间布局进行室内平面设计。
设计师在布置之前一般会征询顾客的想法。
卧室一般有衣柜、床、梳妆台、床头柜等家具；客厅则布置沙发、组合电视柜、矮柜，有可能还有一些盆栽植物；厨房里少不了矮柜、吊柜；还会放置冰箱、洗衣机等家用电器；卫生间里则是抽水马桶、浴缸、洗脸盆三大件；书房里写字台与书柜是必不可少的，如果是一个电脑爱好者，还会多一张电脑桌。
居家的家具可以自己购买，也可以委托设计师设计。
如果房间的形状不是很好，根据设计定做家具，会取得较好的效果。
平面图表现的内容有三部分，第一部分标明室内结构及尺寸，包括居室的建筑尺寸、净空尺寸、门窗位置及尺寸；第二部分标明结构装修的具体形状和尺寸，包括装饰结构在内的位置，装饰结构与建筑结构的相互关系尺寸，装饰面的具体形状及尺寸，图上需标明材料的规格和工艺要求；第三部分标明室内家具，设备设施的安放位置及其装修布局的尺寸关系，标明家具的规格和要求。
3.设计效果图设计效果图是在平面设计的基础上，把装修后的结果用透视的形式表现出来。
通过效果图的展示，家庭装修房主能够明确装修活动结束后房间的表现形式。
它是家庭装修房主最后决定装修的重要依据。
因此是装修设计中的重要文件。
装饰效果图有黑色及彩色两种，由于彩色效果图能够真实，直观地表现各装饰面的色彩，所以它对选材和施工也有重要作用。
但应指出的是，效果图表现装修效果，在实际工程施工中受材料、工艺的限制，很难完全达到。
顶岗实习任务书本次顶岗实习分两个方向，设计方向和施工方向，根据所在公司及岗位，由同学自行进行选题，完成其中一个方向所要求的任务。
设计方向：一、家装公司办公空间设计任务书本任务书适用于在家装设计公司从事家装设计的顶岗实习生，必须按此要求，完成以下任务。
具体要求如下所述。
（一）设计要求：设计内容为高层写字楼标准层、写字间、核心筒（楼电梯）。
要求功能分区合理，流线组织清晰，动静分区明确，装饰美观大方，空间富有特色。
16层：领导办公室（套间）；17层：普通员工办公室（开放式大空间员工办公）和小单间办公室；18层：会议室（大中小会议室）；19层：活动室；1.16层平面设计领导办公室套间12套，每个套间为65m2,。
领导办公室外间布置办公桌椅一套,沙发茶几一套，书柜；里间布置卫生间、休息床、电视柜。
2.17层平面设计普通员工办公室，开敞式大办公室520m2（分两大间，每件各260m2）,小单间办公室8间，每间24m2，卫生间28m2（分男女各14m2），大办公室布置办公桌椅若干套。
小单间办公室布置3套办公桌椅、文件柜。
3.18层平面设计大会议室2间280m2（每间140m2）、中会议室4间260m2（每间65m2）、小会议室7间170m2（每间24m2）、会议室布置会议桌椅，投影设备，及其它相关家具设备。
4.19层平面设计活动室，乒乓球室96m2,咖啡吧96m2，健身房450m2。
层高统一为4・2m（二）成果提交1・方案图一套（1）构思、立意、设计说明；（2）各层平面图功能分析图、流线分析图：布置房间、摆放家具、注明房间名称标注主要开间进深尺寸；（3）每层画出两个房间的立面图（每个房间不少于3个立面）注明材料做法，标注尺寸；（4）效果图手绘4张，马克笔上色。
一套图纸方案图不少于10张。
2・CAD施工图一套（1）设计说明（2）原始平面图（3）各层平面图：绘制家具，标注房间名称，主要尺寸；（4）各层地面拼花图：标注地面材料规格名称；（5）各层顶棚图：绘制灯具，标注尺寸，标高，图例符号；（6）每层画出两个房间的立面图（每个房间不少于3个立面）：标注材料做法，尺寸；（7）节点详图：详细标注尺寸，主要材料工艺做法；（8）效果图电脑绘制（不少于4张）一套图纸施工图不少于30张。
一套家装设计有多少张图纸
设计师：张欢
时间：2012.2.16

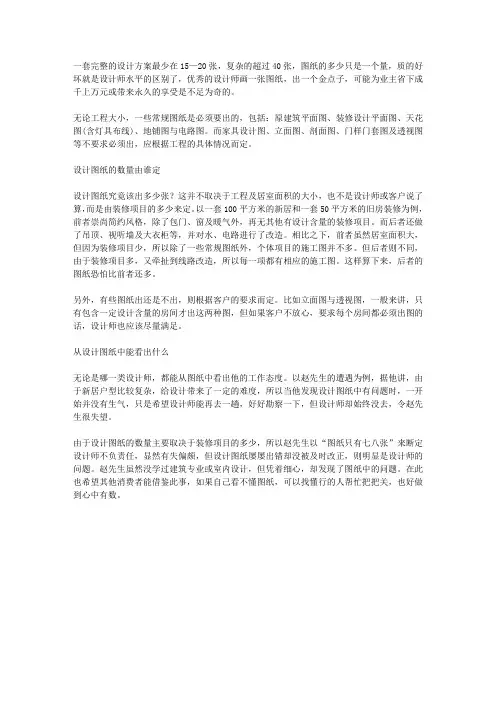

一套完整的设计方案最少在15—20张，复杂的超过40张，图纸的多少只是一个量，质的好坏就是设计师水平的区别了，优秀的设计师画一张图纸，出一个金点子，可能为业主省下成千上万元或带来永久的享受是不足为奇的。
无论工程大小，一些常规图纸是必须要出的，包括：原建筑平面图、装修设计平面图、天花图(含灯具布线)、地铺图与电路图。
而家具设计图、立面图、剖面图、门样门套图及透视图等不要求必须出，应根据工程的具体情况而定。
-设计图纸的数量由谁定
设计图纸究竟该出多少张？这并不取决于工程及居室面积的大小，也不是设计师或客户说了算，而是由装修项目的多少来定。
以一套100平方米的新居和一套50平方米的旧房装修为例，前者崇尚简约风格，除了包门、窗及暖气外，再无其他有设计含量的装修项目。
而后者还做了吊顶、视听墙及大衣柜等，并对水、电路进行了改造。
相比之下，前者虽然居室面积大，但因为装修项目少，所以除了一些常规图纸外，个体项目的施工图并不多。
但后者则不同，由于装修项目多，又牵扯到线路改造，所以每一项都有相应的施工图。
这样算下来，后者的图纸恐怕比前者还多。
另外，有些图纸出还是不出，则根据客户的要求而定。
比如立面图与透视图，一般来讲，只有包含一定设计含量的房间才出这两种图，但如果客户不放心，要求每个房间都必须出图的话，设计师也应该尽量满足。
-从设计图纸中能看出什么
无论是哪一类设计师，都能从图纸中看出他的工作态度。
以赵先生的遭遇为例，据他讲，由于新居户型比较复杂，给设计带来了一定的难度，所以当他发现设计图纸中有问题时，一开始并没有生气，只是希望设计师能再去一趟，好好勘察一下，但设计师却始终没去，令赵先生很失望。
由于设计图纸的数量主要取决于装修项目的多少，所以赵先生以“图纸只有七八张”来断定设计师不负责任，显然有失偏颇，但设计图纸屡屡出错却没被及时改正，则明显是设计师的问题。
赵先生虽然没学过建筑专业或室内设计，但凭着细心，却发现了图纸中的问题。
在此也希望其他消费者能借鉴此事，如果自己看不懂图纸，可以找懂行的人帮忙把把关，也好做到心中有数。
