首页 >> 网络课程 >> 第二章 >> 第四节
绪论
第一章第一章 工程材料的分工程材料的分类类及性能 第二章第二章 材料的材料的结结构 第三章第三章 材料制材料制备备的基本知的基本知识识 第四章第四章 二元相二元相图图及应用 第五章第五章 材料的材料的变变形 第六章第六章 钢的热处热处理理 第七章第七章 工业用钢 第八章第八章 铸铁 第九章第九章 有色金有色金属属及其合金 第十章第十章 常用非金常用非金属属材料 第十一章第十一章 工程材料的工程材料的选选用 第四节 无机非金属材料的结构
一、陶瓷材料的结构特点
对工程师来说，陶瓷包括种类繁多的物质，例如玻璃、砖、石头、混凝土、磨料、搪瓷、介
磁性材料、高温耐火材料和许多其它材料。所有这些材料的共同特征是：它们是金属和非金
合物由离子键和共价键结合在一起。陶瓷材料的显微组织由晶体相、玻璃相和气相组成，而且很大，分布也不够均匀。
与金属相比，陶瓷相的晶体结构比较复杂。由于这种复杂性以及其原子结合键强度较大，所以
例如，正常冷却速率的玻璃没有充分时间使其重排为复杂的晶体结构，所以它在室温下可长
二、陶瓷晶体
1． AX型陶瓷晶体
AX型陶瓷晶体是最简单的陶瓷化合物，它们具有数量相等的金属原子和非金属原子。它们可以
如MgO，其中两个电子从金属原子转移到非金属原子，而形成阳离子（Mg3+）和阴离子（O2－）是共价型，价电子在很大程度上是共用的。硫化锌（ZnS）是这类化合物的一个例子。
AX化合物的特征是：A原子只被作为直接邻居的X原子所配位，且X原子也只有A原子作为第一或离子是高度有序的，在形成AX 化合物时，有三种主要的方法能使两种原子数目相等，且有如
位。属于这类结构的有：
（1）CsCl型
这种化合物的结构见图2-25。A原子（或离子）位于8个X原子的中心，X原子（或离子）也处但应该注意的是，这种结构并不是体心立方的。确切的说，它是简单立方的，它相当于把简单
子晶格相对平移a/2，到达彼此的中心位置而形成。 重庆大学精品课程－工程材料
图2-25 CsCl型陶瓷的结构
（2）NaCl型
NaCl型的结构是：阴离子为面心立方点阵；而阳离子位于其晶胞和棱边的中心。其原子排列情
重庆大学精品课程－工程材料
图2-26 NaCl型陶瓷的结构
（3）ZnS（闪锌矿型）和非立方型
这类结构原子排列比较复杂，形成的陶瓷材料很硬很脆。属于闪锌矿型结构的陶瓷材料有ZnS 非立方型结构的陶瓷材料有FeS、MnTe、ZnO、NiAs等。
2． AmXp型陶瓷晶体
（1）萤石（CaF2）型结构与逆萤石型结构
这类结构中金属原子具有面心立方点阵，非金属原子占据所有的四面体间隙位置。萤石结构PrO2、U O2、ZrO2、NpO2、P u O2、AmO2等。它们的特点是金属离子半径大于氧离子半径，所以金或密排六方结构，而小的氧离子则填充间隙。
（2）刚玉（Al2O3）结构
这种结构的氧离子具有密排六方的排列，阳离子占据八面体间隙的三分之二。具有这种结构Fe2O3、Cr2O3、Ti2O3、V2O3、G a2O3、Rh2O3等。
三、硅酸盐化合物
许多陶瓷材料都包含硅酸盐，一方面是因为硅酸盐丰富和便宜，另一方面则是因为它们具有在独特性能。
1． 硅酸盐四面体单元

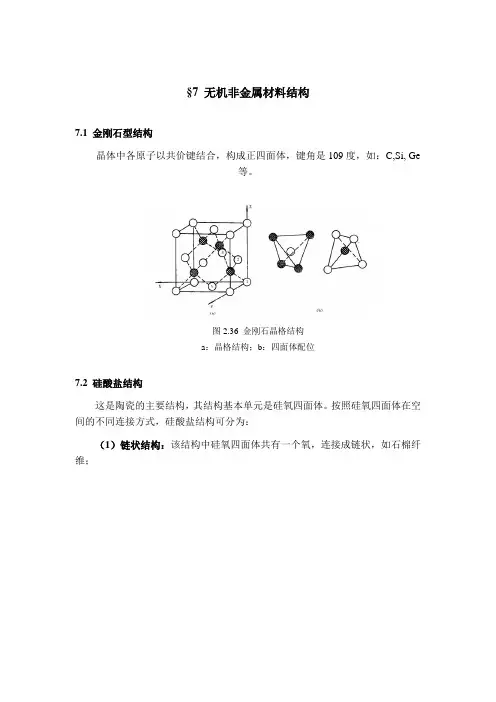

硅酸盐的基本结构单元为 (SiO4)4－ 四面体，如图2-27所示。其中，四面体的顶角上有四个间隙位置上有一个Si4+。将四面体连接在一起的力包含离子键和共价键；因此，四面体的结
论是离子键或共价键机制，每个四面体的氧原子外层只有7个电子而不是8个。
重庆大学精品课程－工程材料
图2-27硅氧四面体结构
2． 硅酸盐化合物的几种类型
按照连接方式划分，硅酸盐化合物可以分为以下几种类型：
（1）孤立状硅酸盐
其单元体(SiO4)4－互相独立，不发生相互连接，化学组成一般可以表示为2R O·SiO2。其中MgO、CaO、FeO等，但表达式中以氧为基准（即取氧为1，若为Al2O3，则应写成Al2/3O）。具有石和石榴石等。
（2）复合状硅酸盐
由两个(SiO4)4－单元体连接在一起，形成(Si2O7)6－离子，其化学组成为3R O·2SiO2。属于石、Ca2MgSi2O7等。
（3）球状和链状硅酸盐
它是在n个 (SiO3)2－ 即(SiO3)n2n－ 中，四面体的两个顶点分别相互共有，形成各种球状酸盐结构的化学组成可以表示为R O·SiO2。具有这类结构的硅酸盐有顽火辉石Mg2(Si2O6)、
角闪石(O H)2Ca2Mg5(Si4O11)2等。
（4）层状硅酸盐
此类结构中，四面体具有三个共有顶点，构成了二维网络的层状结构。化学组成可以表示为矿物具有这种结构。
（5）立体网络状硅酸盐
若硅氧四面体中的四个顶点均共有，则形成立体网络结构，具有这类结构的硅酸盐有石英、L iAlSi2O5等。
四、玻璃相
玻璃是非晶态材料，由熔融的液体凝固获得，其比容随温度的变化与晶体不同。试验表明，体时，在结晶温度Tm比容急剧降低，这表明结构发生了质的变化；但当形成非晶态玻璃时，近比容变化率虽发生了变化，但并不出现比容随温度降低而急剧降低的现象。材料能否形成玻料凝固点的粘度和冷却速度有关。SiO2等氧化物的粘度很高，所以容易形成玻璃。
五、气相
气体是烧结的陶瓷坯体中常见的组分。陶瓷中的气孔有开放气孔和封闭气孔两种。陶瓷材料的对体积（气孔率）来表示，它是衡量陶瓷材料质量的重要标志。开放气孔和封闭气孔在材料中真气孔率；开放气孔的相对体积称为显气孔率。气孔使陶瓷的强度降低，电性能变坏。
（本章完）
上一节 >> << 下一章
首页§教学大纲§课程简介§实验指导书§网络课程§学术交流§与我联系
Copyright 2005 . All rights reserved
新型无机非金属材料有哪些 新材料全球交易网 新型无机非金属材料有哪些？“新材料全球交易网”收集整理最全新型无机非金属材料知识点。更多增值服务，请关注“新材料全球交易网”。 一、重要概念 1、新型无机非金属材料 （1）是除有机高分子材料和金属材料以外的所有材料的统称。 （2）包括以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。 2、陶瓷 （1）从制备上开看，陶瓷是由粉状原料成型后在高温作用下硬化而形成的制品。 （2）从组分上来看，陶瓷是多晶、多相（晶相、玻璃相和气相）的聚集体。 3、玻璃 （1）狭义：熔融物在冷却过程中不发生结晶的无机非金属物质。 （2）一般：若某种材料显示出典型的经典玻璃所具有的各种特征性质，则不管其组成如何都可称为玻璃（具有玻璃转变温度 Tg）。 玻璃转变温度：玻璃态物质在玻璃态和高弹态之间相互转化的温度。 具有Tg的非晶态新型无机非金属材料都是玻璃。 4、水泥 凡细磨成粉末状，加入适量水后，可成为塑性浆体，能在空气或水中硬化，并能将砂、石、钢筋等材料牢固地胶结在一起的水硬性胶凝材料，通称为水泥。 5、耐火材料 耐火度不低于1580℃的新型无机非金属材料 6、复合材料 由两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观（微观）上组成具有新性能的材料。 通过复合效应获得原组分所不具备的性能。可以通过材料设计使各组分的性能互相补充并彼此关联，从而获得更优秀的性能。 二、陶瓷知识点 1、陶瓷制备的工艺步骤 原材料的制备→坯料的成型→坯料的干燥→制品的烧成或烧结 2、陶瓷的天然原料 （1）可塑性原料：黏土质陶瓷成瓷的基础（高岭石、伊利石、蒙脱石） （2）弱塑性原料：叶蜡石、滑石 （3）非塑性原料：减塑剂——石英；助熔剂——长石 3、坯料的成型的目的
高分子材料与无机非金属材料、金属材料的区别有机高分子化合物简称高分子化合物或高分子，又称高聚物，与无机非金属材料、高分子材料并称三大材料。高分子材料一般具有以下特点: （1）力学性能：比强度高,韧性高，耐疲劳性好，但易应力松弛和蠕变; （2）反应性:大多数是惰性的，耐腐蚀，但粘连时要表面处理，加聚合物共混时需要表面处理，另外，有的高分子材料容易吸收紫外线或红外线及可见光发生降解; （3）物理性能：密度小，很高的电阻率，熔点相比金属较低，限制了使用领域高分子化合物的一般具有特殊的结构，使它表现出了非同凡响的特性。例如，高分子主链有一定内旋自由度，可以弯曲，使高分子链具有柔性；高分子结构单元间的作用力及分子链间的交联结构，直接影响它的聚集态结构，从而决定高分子材料的主要性能。 此外高分子材料可用纤维增强（复合材料）制成高性能的新型材料，可设极性大，部分性能超过金属。当前，高分子材料正趋向功能化，合金化发展，比传统材料有更大的发展空间和更广阔使用的领域。 高分子化合物固、液、气三种存在状态的变化一般并不很明显。固体高分子化合物的存在状态主要有玻璃态、橡胶态和纤维态。固体状态的高分子化合物多是硬而有刚性的物体。无定形的透明固体高分子化合物很像玻璃，故称它为玻璃态。在橡胶态下，高分子链处于自然无规则和卷曲状态，在应力作用下被拉伸，去掉应力又恢复卷曲，表现出弹性。纤维是由高分子化合物构成的长度对直径比大很多倍的纤细材料。 通常使用的高分子材料，常是由高分子化合物加入各种添加剂所形成，其基本性能取决于所含高分子化合物的性质，各种不同添加剂的作用在于更好地发挥、保持、改进高分子化合物的性能，满足不同的要求，用在更多的方面。 无机非金属材料(inorganic nonmetallic materials)是以某些元素的氧化物、碳化物、氮
首页 >> 网络课程 >> 第二章 >> 第四节 绪论 第一章第一章 工程材料的分工程材料的分类类及性能 第二章第二章 材料的材料的结结构 第三章第三章 材料制材料制备备的基本知的基本知识识 第四章第四章 二元相二元相图图及应用 第五章第五章 材料的材料的变变形 第六章第六章 钢的热处热处理理 第七章第七章 工业用钢 第八章第八章 铸铁 第九章第九章 有色金有色金属属及其合金 第十章第十章 常用非金常用非金属属材料 第十一章第十一章 工程材料的工程材料的选选用 第四节 无机非金属材料的结构 一、陶瓷材料的结构特点 对工程师来说，陶瓷包括种类繁多的物质，例如玻璃、砖、石头、混凝土、磨料、搪瓷、介 磁性材料、高温耐火材料和许多其它材料。所有这些材料的共同特征是：它们是金属和非金 合物由离子键和共价键结合在一起。陶瓷材料的显微组织由晶体相、玻璃相和气相组成，而且很大，分布也不够均匀。 与金属相比，陶瓷相的晶体结构比较复杂。由于这种复杂性以及其原子结合键强度较大，所以 例如，正常冷却速率的玻璃没有充分时间使其重排为复杂的晶体结构，所以它在室温下可长 二、陶瓷晶体 1． AX型陶瓷晶体 AX型陶瓷晶体是最简单的陶瓷化合物，它们具有数量相等的金属原子和非金属原子。它们可以 如MgO，其中两个电子从金属原子转移到非金属原子，而形成阳离子（Mg3+）和阴离子（O2－）是共价型，价电子在很大程度上是共用的。硫化锌（ZnS）是这类化合物的一个例子。 AX化合物的特征是：A原子只被作为直接邻居的X原子所配位，且X原子也只有A原子作为第一或离子是高度有序的，在形成AX 化合物时，有三种主要的方法能使两种原子数目相等，且有如 位。属于这类结构的有： （1）CsCl型 这种化合物的结构见图2-25。A原子（或离子）位于8个X原子的中心，X原子（或离子）也处但应该注意的是，这种结构并不是体心立方的。确切的说，它是简单立方的，它相当于把简单 子晶格相对平移a/2，到达彼此的中心位置而形成。 重庆大学精品课程－工程材料
非金属材料的应用现状与发展趋势 无机非金属材料(inorganic nonmetallic materials)是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。是除有机高分子材料和金属材料以外的所有材料的统称。无机非金属材料的提法是20世纪40年代以后,随着现代科学技术的发展从传统的硅酸盐材料演变而来的。无机非金属材料是与有机高分子材料和金属材料并列的三大材料之一。无机非金属材料工程是材料学中的一个专业。无机非金属材料工程是为了培养具备无机非金属材料及其复合材料科学与工程方面的知识，能在无机非金属材料结构研究与分析、材料的制备、材料成型与加工等领域从事科学研究、技术开发、工艺和设备设计、生产及经营管理等方面工作的高级工程技术人才。 本专业学生主要学习无机非金属材料及复合材料的生产过程、工艺及设备的基础理论、组成、结构、性能及生产条件间的关系，具有材料测试、生产过程设计、材料改性及研究开发新产品、新技术和设备及技术管理的能力。我国无机非金属材料工业的发展中存在很多问题，特别是传统的无机非金属材料与国外先进水平有非常大的差距，主要有： (1) 产品等级低 在传统无机非金属材料中，无论是水泥、玻璃还是陶瓷的产品等级普遍偏低。例如：发达国家的水泥熟料强度一般都在70MPa以上，而我国平均强度仅为50 MPa。我国高等级水泥（ISO≥）仅占18%，大量生产的是中、低等级水泥（ISO≤），而很多发达国家的高等级水泥占90％以上。 (2) 资源消耗高 在资源的消耗方面，水泥和陶瓷工业更为突出。由于大量的无序开采，未能充分利用有限资源，造成了极大浪费。例如：生产水泥熟料的主要原料是相对优质的石灰石，其化学成份须满足CaO含量不低于45%、MgO不高于3%等要求。我国符合水泥生产要求，可以使用的量仅约250亿吨。目前每年生产水泥消耗的优质石灰石约亿吨，因此该储量仅可生产水泥熟料约200亿吨，仅能提供约40年的水泥生产
第一章 1. 粘土的定义：是一种颜色多样，细分散的多种含水铝硅酸盐矿物的混合体。 粘土是自然界中硅酸盐岩石（主要是长石）经过长期风化作用而形成的一种疏松的或呈胶状致密的土状或致密块状矿物，是多种微细矿物和杂质的混合体。 2. 粘土的成因：各种富含硅酸盐矿物的岩石经风化，水解，热液蚀变等作用可变为粘土。一次粘土（原生粘土）风化残积型：母岩风化后残留在原地所形成的粘土。（深层的岩浆岩（花岗岩、伟晶岩、长石岩）在原产地风化后即残留在原地，多成为优质高岭土的矿床，一般称为一次粘土）。 二次粘土（次生粘土）沉积型：风化了的粘土矿物借雨水或风力的迁移作用搬离母岩后，在低洼地方沉积而成的矿床，成为二次粘土。 一次粘土与二次粘土的区别： 分类化学组成耐火度成型性 一次粘土较纯较高塑性低 二次粘土杂质含量高较低塑性高 3. 高岭土、蒙脱土的结构特点： 高岭土晶体结构式：Al4[Si4O10](OH)8，1:1型层状结构硅酸盐，Si-O四面体层和Al-(O,OH)八面体层通过共用氧原子联系成双层结构，构成结构单元层。层间以氢键相连，结合力较小，所以晶体解理完全并缺乏膨胀性。 蒙脱土（叶蜡石）是2:1型层状结构，两端[SiO4]四面体，中间夹一个[AlO6]八面体，构成单元层。单元层间靠氧相连，结合力较小，水分子及其它极性分子易进入晶层中间形成层间水，层间水的数量是可变的。 4. 粘土的工艺特性：可塑性、结合性、离子交换性、触变性、收缩、烧结性。 1)可塑性：粘土—水系统形成泥团，在外力作用下泥团发生变形，形变过程中坯泥不开裂， 外力解除后，能维持形变，不因自重和振动再发生形变，这种现象称为可塑性。 表示方法：可塑性指数、可塑性指标 可塑性指数（w）：W=W2-W1W降低——泥浆触变厚化度大，渗水性强，便于压滤榨泥。 W1塑限：粘土或（坯料）由粉末状态进入塑性状态时的含水量。 W2液限：粘土或（坯料）由粉末状态进入流动状态时的含水量。 塑限反映粘土被水润湿后，形成水化膜，使粘土颗粒能相对滑动而出现可塑性的含水量。 塑限高，表明粘土颗粒的水化膜厚，工作水分高，但干燥收缩也大。 液限反映粘土颗粒与水分子亲和力的大小。W2上升表明颗粒很细，在水中分散度大，不易干燥，湿坯强度低。 可塑性指标：在工作水分下，粘土（或坯料）受外力作用最初出现裂纹时应力与应变的乘积，也可以以这时的相应含水率表示。 反应粘土的成型性能：应力大，应变小——挤坯成型；应力小，应变大——旋坯成型根据粘土可塑指数或可塑指标分类： i.强塑性粘土：指数＞15或指标＞3.6 ii.中塑性粘土：指数7～15，指标2.5～3.6 iii.弱塑性粘土：指数l～7，指标<2.5 iv.非塑性粘土：指数<1。 2)结合性：粘土的结合性是指粘土能够结合非塑性原料而形成良好的可塑泥团，并且有一
无机非金属材料的现状与前景 【摘要】无机非金属材料是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。是除有机高分子材料和金属材料以外的所有材料的统称。在材料学飞速发展的今天，无机非金属材料有这广阔的应用前景和良好的就业形势。 【关键字】无机非金属材料方向前景智能 1. 无机非金属材料的特点及应用 无机非金属材料(inorganic nonmetallic materials)是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。是除有机高分子材料和金属材料以外的所有材料的统称。无机非金属材料的提法是20世纪40年代以后,随着现代科学技术的发展从传统的硅酸盐材料演变而来的。无机非金属材料是与有机高分子材料和金属材料并列的三大材料之一。 在晶体结构上,无机非金属的晶体结构远比金属复杂，并且没有自由的电子。具有比金属键和纯共价键更强的离子键和混合键。这种化学键所特有的高键能、高键强赋予这一大类材料以高熔点、高硬度、耐腐蚀、耐磨损、高强度和良好的抗氧化性等基本属性,以及宽广的导电性、隔热性、透光性及良好的铁电性、铁磁性和压电性。 无机非金属材料品种和名目极其繁多,用途各异,因此,还没有一个统一而完善的分类方法。通常把它们分为普通的(传统的)和先进的(新型的)无机非金属材料两大类。 普通无机非金属材料的特点是：耐压强度高、硬度大、耐高温、抗腐蚀。此外，水泥在胶凝性能上，玻璃在光学性能上，陶瓷在耐蚀、介电性能上，耐火材料在防热隔热性能上都有其优异的特性，为金属材料和高分子材料所不及。但与金属材料相比，它抗断强度低、缺少延展性，属于脆性材料。与高分子材料相比，密度较大，制造工艺较复杂。
材料工艺性能与实验期末复习重点 1.火山灰反应：材料木身不只备水硬性，但是在碱性条件下，其水硬性能够被激发，发生 水化反应产生强度。 2.当硅酸盐水泥混凝土建筑工程遇到硫酸盐侵蚀的条件，应如何调整？ 答：⑴减少熟料中的GA的含量； ⑵增加活性混合才掺量，减少水化产物中03（014）2的含量； ⑶增加水泥细度，提高水泥混凝土的致密度； ⑷使用抗硫酸盐水泥或硫铝酸盐水泥。 3.水泥的三个率值：石灰石饱和系数、硅率、铝率。 IM铝率乂称铁率，其数学表达式为：IM = Al2O3/Fe2O3铝率表示熟料中氧化铝与氧化铁含量的质量比，也表示熟料熔剂矿物中铝酸三钙与铁铝酸四钙的比例。 硅率表示熟料中氧化硅含量氧化铝、氧化铁之和的质量比。（表示熟料中硅酸盐矿物 与熔剂矿物的比例。）SM=———— ^2°3 + Fe2°3 K H =CaO-' 65Al:O r035Fe A石灰饱和系数KH是熟料中全部氧化硅生成硅酸钙 2.8S Z O2 （C3S + C25 ）所需的氧化钙量与全部二氧化硅理论上全部生成硅酸三钙所需的氧化钙含量的比值。（即KH表熟料中二氧化硅被氧化钙饱和形成硅酸三钙的程度. 4.碳酸钙滴定值的测定意义及测定原理： （1）测定原理：水泥生料中所有的碳酸盐（包括碳酸钙、碳酸镁）均能与标准盐酸溶液作用，生成相应的盐与碳酸（又分解为（：02与1420）,然后用NaOH标准溶液滴定过剩的盐酸， 根据消耗XaOH标准溶液的体积毫升数与浓度、计算生料中的碳酸钙的滴定值。 ⑵测定意义：①水泥生料的主耍成分是石灰石，提供所需的CaO量，以确保熟料中形成足够 的C3S;②控制生料中CaO含量，亦即控制KH;③控制生料成分的均匀性；④是对生料质量控 制的主要项目之一，可以很好地控制水泥的连续化生产。。 5.游离氧化钙：游离氧化钙是指熟料中没有以化合状态存在而是以游离状态存在的氧化钙，又称游离石灰（f-CaO）o 6.为什么过量的游离氧化钙会引起水泥安定性不良？ 答：游离氧化钙水化很慢，在水泥浆体硬化后体积继续膨胀，造成硬化水泥局部膨胀应力。因而若游离氧化钙过量，会使水泥的强度下降，造成水泥的安定性不良。 7.为什么过量的游离三氧化硫会引起水泥的安定性不良？ 答：水泥熟料在粉磨过程中，必须加入适量的石膏起到缓凝作用，石膏和C3A反应生成钙矶石，包裹在C3A表面，阻止了快速水化和闪凝，AFt （钙矾石）形成需要大量结晶水， 如果水泥中含有过量的S03,水化后会有该反应，在硬化后的水泥中产生针棒状的Aft 晶体， 造成水泥体积膨胀，从而造成水泥安定性不良。
无机非金属材料的分类 (1)传统陶瓷（其中，瓷是在陶的基础上上一层釉） 陶瓷在我国有悠久的历史，是中华民族古老文明的象征。从西安地区出土的秦始皇陵中大批陶兵马俑，气势宏伟，形象逼真，被认为是世界文化奇迹，人类的文明宝库。唐代的唐三彩、明清景德镇的瓷器均久负盛名。 传统陶瓷材料的主要成分是硅酸盐，自然界存在大量天然的硅酸盐，如岩石、土壤等，还有许多矿物如云母、滑石、石棉、高岭石等，它们都属于天然的硅酸盐。此外，人们为了满足生产和生活的需要，生产了大量人造硅酸盐，主要有玻璃、水泥、各种陶瓷、砖瓦、耐火砖、水玻璃以及某些分子筛等。硅酸盐制品性质稳定，熔点较高，难溶于水，有很广泛的用途。 硅酸盐制品一般都是以黏土（高岭土）、石英和长石为原料经高温烧结而成。黏土的化学组成为Al?O3·2SiO?·2H?O，石英为SiO?，长石为K?O·Al?O3·6SiO?（钾长石）或Na2O·Al2O3·6SiO2（钠长石）。这些原料中都含有SiO2，因此在硅酸盐晶体结构中，硅与氧的结合是最重要也是最基本的。 硅酸盐材料是一种多相结构物质，其中含有晶态部分和非晶态部分，但以晶态为主。硅酸盐晶体中硅氧四面体[SiO4]是硅酸盐结构的基本单元。在硅氧四面体中，硅原子以sp杂化轨道与氧原子成键，Si—O键键长为162 pm，比起Si和O的离子半径之和有所缩短，故Si—O键的结合是比较强的。 (2)精细陶瓷 精细陶瓷的化学组成已远远超出了传统硅酸盐的范围。例如，透明的氧化铝陶瓷、耐高温的二氧化锆（ZrO2）陶瓷、高熔点的氮化硅（Si3N4）和碳化硅（SiC）陶瓷等，它们都是无机非金属材料，是传统陶瓷材料的发展。精细陶瓷是适应社会经济和科学技术发展而发展起来的，信息科学、能源技术、宇航技术、生物工程、超导技术、海洋技术等现代科学技术需要大量特殊性能的新材料，促使人们研制精细陶瓷，并在超硬陶瓷、高温结构陶瓷、电子陶瓷、磁性陶瓷、光学陶瓷、超导陶瓷和生物陶瓷等方面取得了很好的进展，下面选择一些实例做简要的介绍。 高温结构陶瓷汽车发动机一般用铸铁铸造，耐热性能有一定限度。由于需要用冷却水冷却，热能散失严重，热效率只有30%左右。如果用高温结构陶瓷制造陶瓷发动机，发动机的工作温度能稳定在1 300 ℃左右，由于燃料充分燃烧而又不需要水冷系统，使热效率大幅度提高。用陶瓷材料做发动机，还可减轻汽车的质量，这对航天航空事业更具吸引力，用高温陶瓷取代高温合金来制造飞机上的涡轮发动机效果会更好。 目前已有多个国家的大的汽车公司试制无冷却式陶瓷发动机汽车。我国也在1990年装配了一辆并完成了试车。陶瓷发动机的材料选用氮化硅，
无机非金属材料 核心知识点一： 一、硅酸盐材料 硅酸盐是由盐、氧和金属组成的化合物的总称，在自然界分布极广。硅酸盐是一大类结构复杂的固态物质，大多不溶于水，化学性质很稳定。 1. 硅酸 （1）物理性质 不溶于水、无色透明、胶状（硅胶）。 硅胶多孔，吸附水分能力强，常用作实验室和袋装食品、瓶装药品等的干燥剂，也可以用催化剂的载体。 （2）化学性质 ①弱酸性：所以在与碱反应时只能与强碱反应
H2SiO3 + 2NaOH＝Na2SiO3 + H2O H2SiO3 + 2OH－＝SiO32－+ 2H2O 比碳酸酸性弱：Na2SiO3+CO2+H2O＝Na2CO3+ H2SiO3 ②硅酸的热稳定性较弱，受热易分解为SiO2和水：H2SiO3H2O＋SiO2 （3）制备方法 由于SiO2不溶于水，所以硅酸只能用间接的方法制取，一般用可溶性硅酸盐+酸制得。 Na2SiO3 + 2HCl＝2NaCl + H2SiO3 ↓ SiO32－+ 2H+＝H2SiO3 ↓ 【注意】①硅酸不溶于水，不能用SiO2与水反应制取硅酸 ②硅酸的酸性比碳酸的酸性还弱，所以往可溶性硅酸盐溶液中通入CO2也可以制取硅酸： Na2SiO3＋CO2＋H2O＝Na2CO3＋H2SiO3 ↓ SiO32－＋CO2＋H2O＝CO32－＋H2SiO3 ↓ ③如前所述， SiO2＋Na2CO3Na2SiO3＋CO2↑，该反应在高温条件下进行，有利于CO2从体系中挥发出来，而SiO2为高熔点固体，不能挥发，所以反应可以进行，符合难挥发性酸酐制取易挥发性酸酐的原理；而上述反应“Na2SiO3+CO2+H2O＝Na2CO3+ H2SiO3↓”可以进行，是因为该反应是在溶液中进行的，符合复分解反应的原理，两者反应原理不矛盾【想一想】碳酸和硅酸的酸性比较 2. 硅酸钠 （1）物理性质：最简单的硅酸盐是硅酸钠（Na2SiO3），可溶于水，其水溶液俗称水玻璃，是制备硅胶和木材防火剂等的原料。 【注意】①硅酸钠溶液可用玻璃瓶盛装，但是不能用玻璃塞，应用橡胶塞或木塞。 ②玻璃中含有二氧化硅，盛放氢氟酸不用玻璃瓶而用塑料瓶。 （2）化学性质
无机材料光学性能 1、折射率定义，影响因素 介质对光的折射性质 光在真空和材料中的速度之比即为材料的绝对折射率。介质材料的折射率一般为大于1的正数。折射实质：介质密度不同 光通过时速度不懂 折射率的影响因素（1）构成材料元素的离子半径(离子半径+ 介电系数+ 折射率+)（2）材料的结构、晶型、非晶态（3）材料的内应力（4）同质异构体 温度+折射率- 2、散射本质：光波遇到不均匀结构产生次级波，与主波方向不一致，与主波合成出现干涉现象，使光偏离原来的方向，引起散射。 8、影响材料透光性的原因。影响材料散射的原因？晶体双折射对散射的影响？ 吸收系数:材料的性质相关。反射系数:相对折射率、表面粗糙度相关 散射系数: 影响透光性的主要因素。影响材料散射的原因： （1）材料的宏观及显微缺陷：材料中的缺陷与主晶相不同，于是与主晶相具有相对折射率，此值越大，反射系数越大，散射因子也越大，散射系数变大。 （2）晶粒排列方向的影响：各向异性体，存在双折射。多晶无机材料，相邻晶粒之间的结晶取向不同,晶粒之间会产生折射率的差别，引起晶界处的反射与散射损失。影响多晶无机材料透光率的主要因素就是晶体的双折射率。 左晶粒的寻常光折射率n0与右晶粒的非寻常光折射率ne 两个晶粒相对折射率相同， n0/n0=1，无反射损失； n0/ne =1，S=0,K=0;n0/ne >1，S 、K 都较大（S 吸收系数K 散射因子） 应用：α-Al2O3晶体的n0=1.76，ne =1.768，若相邻晶粒的取向互相垂直，晶界面的反射系数为：m=(n0/ne-1)^2/(no/ne+1)^2 材料厚2mm ，晶粒平均直径为10μm ，理论晶界为200个，由于晶界的反射损失，剩余光强： 反射损失小 d >>λ时，S=3KV/4R, n 21=n0/ne =1.768/1.76≈1，K ≈0，S ≈0，折射损失小 （3）气孔引起的散射损失：所以气孔引起的反射、散射损失比杂质、不等向晶粒排列等因素引起的损失大。气孔引起的散射损失与气孔的直径有关。 应用：改善烧结工艺（热等静压烧结、热压烧结），使气孔直径减小到0.01μm （小于可见光波长的1/3)，气孔的含量0.63%， Al2O3陶瓷透光: 材料厚3mm ： 9、材料吸收带边/带隙宽度的计算，光吸收的一般律及光散射的一般规律、公式计算？ 材料厚度计算： α 取决于材料的性质和光的波长。 1． 一入射光以较小的入射角i 和折射角r 通过一透明玻璃板,若玻璃对光的衰减可忽略不计,试证明：透过后的光强为(1-m)2、 W ，W ′，W ′′分别为单位间内通过单位面积的入射光、反射光和折射光的能量流。 反射系数m = W ′/W 透射系数T ：W ′′/W=1-m=1- W ′/W 621014.51760.1/768.11760.1/768.1-?=??? ??+-=m 0 2000%897.99)1(I m I =-())(0032.0276.1176.1106.00063.0)10005.0(322132122243334222434---=??? ? ??+-????=???? ??+-=mm n n V R S πλπ0 030032.00%99.099.0I I e I I ===?-
无机非金属材料中的常见结构类型
尹从岭
（北京大学化学与分子工程学院）

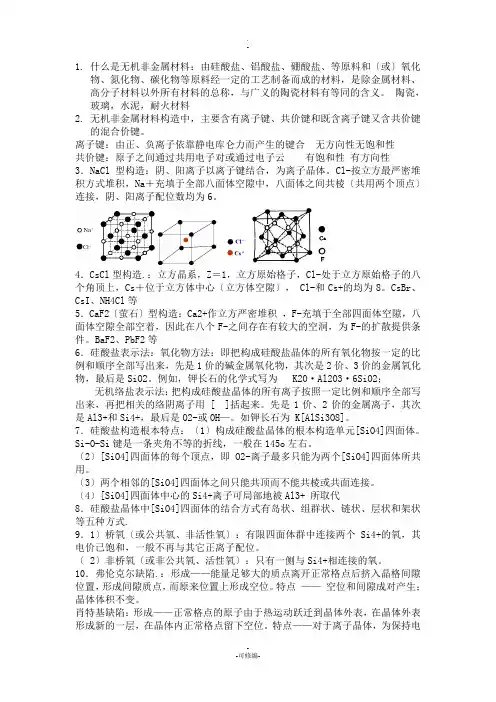

摘要：本文综述了无机非金属材料中的常见结构类型，介绍了它们之间的联系与区别。 关键词：钙钛矿；钨青铜；尖晶石；六方密堆积；立方密堆积 无机化合物的结构型式复杂多样，本文选择一些简单而重要的结构型式加以讨论。 1． MX 型化合物的结构 1． NaCl 型的晶体结构 在 NaCl 的晶体中，Na+和 Cl-交替排列，具有正八面体配位，晶体属于面心立方点阵 Oh 点群。 NaCl 晶体结构可看作 Cl-作立方最密堆积， 在这堆积的每个八面体空隙中填入 Na+。 晶体结构示于图 1 中。属于 NaCl 型结构的化合物有离子键型的 碱金属卤化物和氢化物，碱土金属的氧化物和硫化物；有过渡 键型的金属氧化物、硫化物以及间隙型的碳化物和氮化物。 LiVO2 是与 NaCl 结构相关的化合物。LiVO2 结构中氧离子 构成立方密堆积，金属离子沿体对角线方向交替占据八面体空 隙，形成锂原子层和钒原子层。图 2 Li+ 给出了 LiVO2 的晶体结构。LiVO2 可 以看作是有序的 NaCl 结构，具有三 图 1 NaCl 的结构 2O 方对成行，空间群为 R32/m。在较高 的温度下，LiVO2 结构中的两种阳离子趋于无序分布，LiVO2 转 变成典型的 NaCl 立方结构。 3+ NbO 是另外一个与 NaCl 结构相关的化合物。 NbO 结构中， 在 V 有 1/4 的铌和氧格位未被占据， 因而可以看作 NaCl 的有序缺陷结 构。 NbO 结构中， 是平面四方配位。 在 Nb NbO 结构也可以看作是由八面体金属原 子簇 Nb6 共用顶点而形成的骨架结构。 NbO 的结构如图 3 所示。 CaC2 是另外一个与 NaCl 结构相关的 图2. LiVO2的结构 化合物。CaC2 有多种晶型，四方晶系的 图 3. NbO 的结构 22+ CaC2 由 Ca 和 C2 组成，Ca2+和 C22-的分布和 NaCl 相似，但由于 C22-离子是哑铃状，而不是球形，使结构沿 c 轴方向拉长成四方晶系。结构的图形示于图 4。 2．CsCl 型的晶体结构 在 CsCl 的晶体结构中，Cl-作简单立方堆积，Cs+填入 立方体空隙中，正、负离子的配位数均为 8，其结构示于 图 5。 CsCl 型结构属于简单立方点 阵，Oh 点群。属于 CsCl 型的例子 化合物有 CsCl， CsBr， CsI， RbCl， ThCl， TlCl， TlBr， 4Cl， 4Br， NH NH
图 5. CsCl 的结构
C2
Ca2
图 4. CaC2 的结构
硅无机非金属材料 三维目标 知识与技能： 1、了解硅在自然界的存在、含量 2、了解单质硅的主要性质、工业制法和主要用途。 3、初步培养学生自主查阅资料的能力和阅读能力 过程与方法： 1、自主学习 2、通过碳与硅的新旧知识的比较，设疑引导、变疑为导、变教为导的思路教学法。 情感、态度与价值观 1、使学生掌握学习元素化合物知识的一般规律和正确方法 2、使学生体会组成材料的物质的性质与材料的性能的密切关系，认识新材料的开发对人类生 产、生活的重要影响，学会关注与化学有关的社会热点问题，激发他们学习化学的热情。教学重点：硅的物理、化学性质 教学难点：硅的化学性质和提纯 教学用具：多媒体 教学过程 新课导入：材料是人类生活必不可少的物质基础。材料的发展史就是一部人类文明史。没有感光材料，我们就无法留下青春的回忆；没有高纯的单晶硅，就没有今天的奔腾电脑；没有特殊的新型材料，火箭就无法上天，卫星就无法工作，人类的登月计划就会受到影响，材料的发展对我们的生活起着决定性的作用。从化学角度来看任何物质都是由元素组成，那元素与这些材料之间又有什么样的关系呢？从本章开始我们就来学习一下元素与材料之间的关系。 板书：第四章元素与材料世界 多媒体：展示一组与硅元素有关的图片，引出本节新课 第一节硅无机非金属材料 学生活动：阅读教材第一段思考下列问题 1、无机非金属材料包括哪些？ 2、这类材料的特点有哪些？ 3、无机非金属材料分哪两类？ 多媒体：展示一组与硅元素有关的图片。 设疑：这些表观看“风牛马不相及”的物质，从微观组成上却有很大的相似性，他们都是有黄沙通过不同的途径制得的，它们都含有共同的元素是什么呢？ 多媒体：一、半导体材料与单质硅

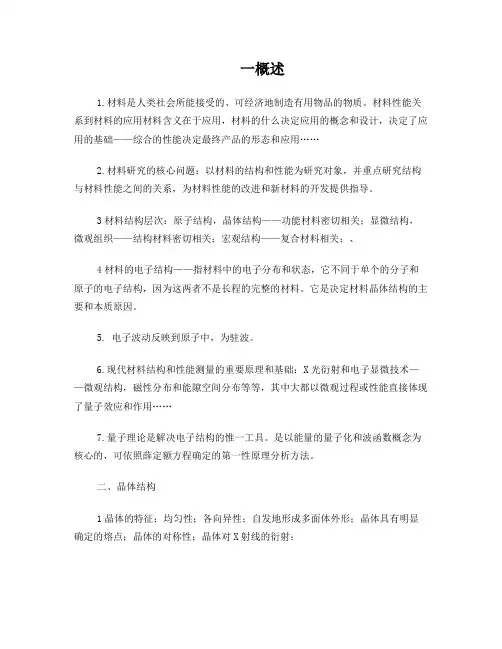

一概述 1.材料是人类社会所能接受的、可经济地制造有用物品的物质。材料性能关系到材料的应用材料含义在于应用，材料的什么决定应用的概念和设计，决定了应用的基础——综合的性能决定最终产品的形态和应用…… 2.材料研究的核心问题：以材料的结构和性能为研究对象，并重点研究结构与材料性能之间的关系，为材料性能的改进和新材料的开发提供指导。 3材料结构层次：原子结构，晶体结构——功能材料密切相关；显微结构，微观组织——结构材料密切相关；宏观结构——复合材料相关；、 4材料的电子结构——指材料中的电子分布和状态，它不同于单个的分子和原子的电子结构，因为这两者不是长程的完整的材料。它是决定材料晶体结构的主要和本质原因。 5. 电子波动反映到原子中，为驻波。 6.现代材料结构和性能测量的重要原理和基础：X光衍射和电子显微技术——微观结构，磁性分布和能隙空间分布等等，其中大都以微观过程或性能直接体现了量子效应和作用…… 7.量子理论是解决电子结构的惟一工具。是以能量的量子化和波函数概念为核心的，可依照薛定额方程确定的第一性原理分析方法。 二、晶体结构 1晶体的特征：均匀性；各向异性；自发地形成多面体外形；晶体具有明显确定的熔点；晶体的对称性；晶体对X射线的衍射； 2晶体的宏观特性是由晶体内部结构的周期性决定的,即晶体的宏观特性是微观特性的反映。 3晶体结构即晶体的微观结构，是指晶体中实际质点（原子、离子或分子）的具体排列情况 4晶体与非晶体的最本质差别在于组成晶体的原子、离子、分子等质点是规则排列的（长程序），而非晶体中这些质点除与其最近邻外，基本上无规则地堆积在一起（短程序）。晶体与非晶体之间的主要差别在于它们是否有三维长程点阵结构。 5晶体――原子或原子团、离子或分子在空间按一定规律呈周期性地排列构成的固体 6固体分类(按结构)――晶体:长程有序；非晶体:不具有长程序的特点,短程有序；准晶体:有长程取向性，而没有长程的平移对称性。 7在晶体中适当选取某些原子作为一个基本结构单元，这个基本结构单元称为基元，基元是晶体结构中最小的重复单元，基元在空间周期性重复排列就形成晶体结构。晶格+基元=晶体结构 8晶体的内部结构可以概括为是由一些相同的点子在空间有规则地做周期性无限分布，通过这些点做三组不共面的平行直线族，形成一些网格，称为晶格(或者说这些点在空间周期性排列形成的骨架称为晶格)。9取一格点为顶点，由此点向近邻的三个格点作三个不共面的矢量，以此三个矢量为边作平行六面体即为固体物理学（简称原胞）。 10结晶学原胞（简称单胞）构造：使三个基矢的方向尽可能地沿着空间对称轴的方向，它具有明显的对称性和周期性。 11维格纳--塞茨原胞构造：以一个格点为原点，作原点与其它格点连接的中垂面(或中垂线)，由这些中垂面(或中垂线)所围成的最小体积(或面积)即为W--S原胞。特点：它是晶体体积的最小重复单元，每个原胞只包含1个格点。其体积与固体物理学原胞体积相同。 12原胞与分类—7大晶系 晶系晶轴轴间夹角实例 立方 a = b = c α=β=γ= 900Cu, NaCl 四方 a = b ≠ c α=β=γ= 900Sn, SiO2 正交 a = ≠ b ≠ c α=β=γ= 900I2, BaCO3 三方 a = b = c α=β=γ≠ 900As, Al2O3 a = b ≠ c α=β= 900，γ = 1200 单斜 a ≠ b ≠ c α= γ= 900，β≠ 900KClO3 三斜 a ≠ b ≠ c α≠ β≠ γ≠ 900 K2CrO7 六方 a = b ≠ c α=β= 900，γ =1200 Mg,CuS
无机非金属材料 以某些元素的氧化物、碳化物、氮化物、硼化物、硫系化合物（包括硫化物、硒化物及碲化物）和硅酸盐、钛酸盐、铝酸盐、磷酸盐等含氧酸盐为主要组成的无机材料的泛称。包括陶瓷、玻璃、水泥、耐火材料、搪瓷、磨料以及新型无机材料等。其中陶瓷一词，随着与陶瓷工艺相近的无机材料的不断出现，其概念的外延也不断扩大。最广义的陶瓷概念几乎与无机非金属材料的含意相同。无机非金属材料也和金属材料以及有机高分子材料等一样，是当代完整的材料体系中的一个重要组成部分。 普通无机非金属材料的特点是：耐压强度高、硬度大、耐高温、抗腐蚀。此外，水泥在胶凝性能上，玻璃在光学性能上,陶瓷在耐蚀、介电性能上,耐火材料在防热隔热性能上都有其优异的特性，为金属材料和高分子材料所不及。但与金属材料相比，它抗断强度低、缺少延展性，属于脆性材料。与高分子材料相比，密度较大，制造工艺较复杂。特种无机非金属材料的特点是：①各具特色,例如:高温氧化物等的高温抗氧化特性；氧化铝、氧化铍陶瓷的高频绝缘特性；铁氧体的磁学性质；光导纤维的光传输性质;金刚石、立方氮化硼的超硬性质;导体材料的导电性质；快硬早强水泥的快凝、快硬性质等。②各种物理效应和微观现象,例如：光敏材料的光-电、热敏材料的热－电、压电材料的力－电、气敏材料的气体-电、湿敏材料的湿度-电等材料对物理和化学参数间的功能转换特性。③不同性质的材料经复合而构成复合材料，例如：金属陶瓷、高温无机涂层，以及用无机纤维、晶须等增强的材料。 沿革旧石器时代人们用来制作工具的天然石材是最早的无机非金属材料。在公元前6000～前5000年中国发明了原始陶器。中国商代（约公元前17世纪初～约前11世纪）有了原始瓷器，并出现了上釉陶器。以后为了满足宫廷观赏及民间日用、建筑的需要，陶瓷的生产技术不断发展。公元 200年（东汉时期）的青瓷是迄今发现的最早瓷器。陶器的出现促进了人类进入金属时代，中国夏代（约公元前22世纪末至约前21世纪初～约前17世纪初）炼铜用的陶质炼锅，是最早的耐火材料。铁的熔炼温度远高于铜，故铁器时代的耐火材料相应地也有很大发展。18世纪以后钢铁工业的兴起，促进耐火材料向多品种、耐高温、耐腐蚀方向发展。公元前3700年，埃及就开始有简单的玻璃珠作装饰品。公元前1000年前，中国也有了白色穿孔的玻璃珠。公元初期罗马已能生产多种形状的玻璃制品。1000～1200年间玻璃制造技术趋于成熟，意大利的威尼斯成为玻璃工业中心。1600年后玻璃工业已遍及世界各地区。公元前3000～前2000年已使用石灰和石膏等气硬性胶凝材料。随着建筑业的发展，胶凝材料也获得相应的发展。公元初期有了水硬性石灰，火山灰胶凝材料，1700年以后制成水硬性石灰和罗马水泥。1824年英国J.阿斯普丁发明波特兰水泥（见水泥）。上述陶瓷、耐火材料、玻璃、水泥等的主要成分均为硅酸盐，属于典型的硅酸盐材料。 18 世纪工业革命以后，随着建筑、机械、钢铁、运输等工业的兴起，无机非金属材料有了较快的发展，出现了电瓷、化工陶瓷、金属陶瓷、平板玻璃、化学仪器玻璃、光学玻璃、平炉和转炉用的耐火材料以及快硬早强等性能优异的水泥。同时，发展了研磨材料、碳素及石墨制品、铸石等。 20世纪以来，随着电子技术、航天、能源、计算机、通信、激光、红外、光电子学、生物医学和环境保护等新技术的兴起，对材料提出了更高的要求，促进了特种无机非金属材料的迅速发展。30～40年代出现了高频绝缘陶瓷、铁电陶瓷和压电陶瓷、铁氧体（又称磁性瓷）和热敏电阻陶瓷（见半导体陶瓷）等。50～60年代开发了碳化硅和氮化硅等高温结
0920732 32 王瞧
目录 1.无机非金属材料技术发展现状 2.特种水泥的使用性能、种类和发展 2.1特种水泥的重要性 2.2特种水泥的种类 2.3特种水泥的发展方向 3.特种玻璃 3.1特种玻璃的概述 3.1.1光学功能玻璃 3.1.2电磁功能玻璃 3.1.3热学功能玻璃 3.1.4力学与机械功能玻璃 3.1.5生物活性玻璃 3.2特种玻璃的制备和加工 4.新型陶瓷 4.1新型陶瓷的定义、性能 4.2新型陶瓷与传统陶瓷的区别 4.3新型陶瓷的分类 5.特种耐火材料 5.1特种耐火材料的概述 5.2特种耐火材料的特点 5.3特种耐火材料的性能 5.4特种耐火材料的组织结构 5.5特种耐火材料的用途 5.6特种耐火材料展望 6.结束语
摘要：材料是人类赖以生存的物质基础，是科技进步的核心，是高新技术发展和社会现代化的先导，是一个国家科学技术和工业水平的反映和标志。20世纪80年代以高技术群为代表的新技术革命，把新材料、信息技术和生物技术并列为新技术革命的重要标志，世界各先进工业国家都把新材料作为优先发展的领域。在材料领域，无机非金属材料（简称无机材料）占有举足轻重的地位。无机非金属材料(inorganic nonmetallic materials)是以某些元素的氧化物、碳化物、氮化物、卤素化合物、硼化物以及硅酸盐、铝酸盐、磷酸盐、硼酸盐等物质组成的材料。是除有机高分子材料和金属材料以外的所有材料的统称。无机非金属材料是与有机高分子材料和金属材料并列的三大材料之一。本文简要介绍无机非金属材料领域几类主要的新型材料的发展前景、类型、应用等。 关键词：特种水泥特种玻璃新型陶瓷特种耐火材料 1.无机非金属材料技术发展现状 无机非金属材料包括结构陶瓷、水泥与建筑材料、日用陶瓷、玻璃制品、非金属矿物材料等，是国防军工、现代工业、现代交通和基本建设的物质基础，无机非金属材料的发展对于保障和加快我国国民经济和国防工业的发展有着十分重要的意义。 近几十年来，我国无机非金属材料工业取得离突飞猛进的发展，其中水泥、平板玻璃、建筑卫生陶瓷等的产量多年来一直位居世界第一位。水泥工业从科研、设计到制造等各个环节的技术水平有了很大提高。新型干法窑外分解水泥生产线实现了国产化，其主要经济技术指标达到国际先进水平，且已出口国外。中国水泥品种的研究开发处于世界先进行列，已形成六大通用系列、约六十多个品种，包括快硬、膨胀、油井、水工、耐高温、防腐防护、装饰等特种水泥系列，并研究开发了具有中国自主知识产权的流铝酸盐等系列水泥。 建筑卫生陶瓷工业在我国也得到了飞速发展，先后从发达国家引进了大量世界先进的技术装备，经过科技攻关和引进技术的消化吸收，中国建筑卫生陶瓷产品质量的整体水平大幅度提高，花色品种大量增加，产品档次逐步提高，有的品种已达到国外高档产品水平。 我国独立自主研究开发出浮法玻璃生产工艺，经过多次攻关，技术不断完善，取得了日产500吨玻璃生产工艺技术的突破。目前，我国浮法玻璃产量占平板玻璃工业总产量的近70%。浮法玻璃生产工艺技术已向国外出口。此外，发达国家先后在上海、深圳、大连等地与中方合资建设了大型浮法玻璃生产线，提高了我国玻璃生产的总体技术水平。 2.特种水泥的使用性能、种类和发展 2.1特种水泥的重要性 水泥是一种细磨成粉末装、加水可为塑性浆体、在空气或水中均能硬化、并能将沙石与金属等材料牢固胶结在一起的水硬性凝胶材料。水泥自从与18世纪20年代问世以来，已有正规生产达170多年的历史。中国大量生产的是传统的硅酸盐水泥，但是这些通用水泥不可能完全满足各种现代化建设工程和施工新工艺的不同技术要求，某些特种工程就必须采用某种特种水泥来确保建设成功。如油田的油井，需要有适用于不同深度油井固井工程的各种温度的油井水泥品种系列。国防等用的紧急抢修工程需要不同性能的快硬高强水泥、特快硬水泥、快凝快硬水泥等。在房屋建设中，需要用高强度、水硬性好的白水泥和彩色水泥，是建筑物的造型、色彩和纹理更为美观而经久耐用。此外，还要因地制宜、因原燃料制宜，力求更好的经济效益与社会效益。中国地大物博，如有色杂质含量低的优质石灰石、黏土和燃料，既有利于制造白水泥；储量大的优质矾土可制高铝水泥、耐火材料和膨胀水泥：低品位矾土和石膏可制硫铝酸盐水泥：有铁矾土可知铁铝酸盐水泥：明矾石可制膨胀水泥等。中国已成为世界上水泥品种较多的国家之一。 2.2特种水泥的种类
无机非金属材料物理化学知识点整理无机非金属材料为北航材料学院2009年考研新加科目，考试内容包括大三金属方向限选课《无机非金属材料物理化学》（60%左右）和大四金属方向限选课《特种陶瓷材料》（40%左右）。参考书：陆佩文主编《无机材料科学基础》，武汉理工大学出版社，1996年。本资料由陆晨整理录入。祝愿大家考出好成绩。 第一章无机非金属材料的晶体结构 第一节：概述 一、晶体定义：晶体是内部质点在三维空间呈周期性重复排列的固体。 二、晶体结构=空间点阵+结构单元 三、晶体的基本性质： 1、均一性 2、各向异性 3、自限性 4、对称性 5、稳定性 四、对称性、对称元素、七大晶系、十四种布拉菲格子 结晶符号1、晶面符号——米勒指数(hkl) 2、晶棱符号[ uvw] PS：其实只要看了金属学，这些就都会了，懒得写了… 第二节：晶体化学 一、离子键、共价键、金属键、分子间力、氢键定义、特点（大家都知道的东西…） 二、离子极化： 三、鲍林规则（重点）： 鲍林第一规则──配位多面体规则，其内容是：“在离子晶体中，在正离子周围形成一个负离子多面体，正负离子之间的距离取决于离子半径之和，正离子的配位数取决于离子半径比”。 鲍林第二规则──电价规则指出：“在一个稳定的离子晶体结构中，每一个负离子电荷数等于或近似等于相邻正离子分配给这个负离子的静电键强度的总和，其偏差≤1/4价”。静电键强度S=正离子数Ｚ＋/正离子配位数n ，则负离子电荷数Ｚ＝∑Si=∑(Zi+/ni)。 鲍林第三规则──多面体共顶、共棱、共面规则，其内容是：“在一个配位结构中，共用棱，特别是共用面的存在会降低这个结构的稳定性。其中高电价，低配位的正离子的这种效应更为明显”。
化学无机非金属材料的专项培优易错试卷练习题 一、无机非金属材料练习题（含详细答案解析） 1．X、Y、Z是三种常见的单质，甲、乙是两种常见的化合物。下表各组物质之间通过一步反应不能实现如图所示转化的是() A．A B．B C．C D．D 【答案】C 【解析】 【分析】 【详解】 A．X为H2，Z为Cl2，氢气与氯气可以一步反应生成化合物乙HCl；Y为Si，硅与氯气可以一步反应生成化合物甲SiCl4；氢气与SiCl4可以一步反应生成化合物乙(HCl)与单质Y(Si)，故A正确； B．X为Mg，Z为O2，镁与氧气可以一步反应生成化合物乙MgO；Y为C，碳与氧气可以一步反应生成化合物甲CO2；镁与二氧化碳可以一步反应生成化合物乙(MgO)与单质Y(C)，故B正确； C．X为Zn，Z为Cl2，锌与氯气可以一步反应生成化合物乙ZnCl2；Y为Fe，铁与氯气可以一步反应生成化合物甲FeCl3；锌与氯化铁不能一步反应生成化合物乙(ZnCl2)与单质Y(Fe)，二者反应首先生成ZnCl2和FeCl2，然后锌再与FeCl2反应置换出铁，故C错误； D．X为O2，Z为H2，氧气与氢气可以一步反应生成化合物乙H2O；Y为N2，氮气与氢气可以一步反应生成化合物甲NH3；O2与NH3可以一步反应生成化合物乙(H2O)与单质Y(N2)，故D正确； 故答案为C。 2．下列溶液中，不能存放在带玻璃塞的试剂瓶中的 ①碱石灰②NaCl③KNO3④CaO⑤CuSO4⑥NaOH⑦Na2CO3 A．①④⑥⑦B．①③⑤⑥C．②③④⑦D．①⑥⑦ 【答案】A 【解析】 【分析】 玻璃的主要成分中含有二氧化硅，能和二氧化硅反应的药品不能盛放在带有玻璃塞的试剂瓶中，据此分析解答。 【详解】 ①碱石灰为CaO和NaOH的混合物，能与二氧化硅反应生成具有黏性的硅酸盐和水，因此
