在UG中进行英制与公制的转换

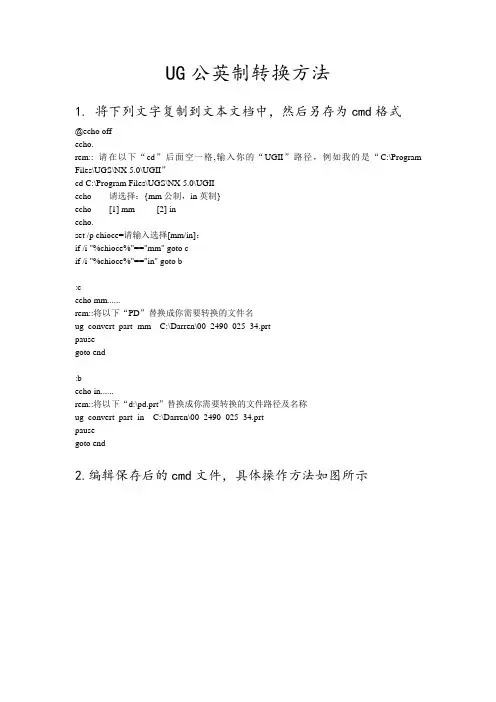

UG公英制转换方法
1. 将下列文字复制到文本文档中，然后另存为cmd格式
@echo off
echo.
rem:: 请在以下“cd”后面空一格,输入你的“UGII”路径，例如我的是“C:\Program Files\UGS\NX 5.0\UGII”
cd C:\Program Files\UGS\NX 5.0\UGII
echo 请选择：{mm公制，in英制}
echo [1] mm [2] in
echo.
set /p chioce=请输入选择[mm/in]：
if /i "%chioce%"=="mm" goto c
if /i "%chioce%"=="in" goto b
:c
echo mm......
rem::将以下“PD”替换成你需要转换的文件名
ug_convert_part -mm C:\Darren\00_2490_025_34.prt
pause
goto end
:b
echo in......
rem::将以下“d:\pd.prt”替换成你需要转换的文件路径及名称
ug_convert_part -in C:\Darren\00_2490_025_34.prt
pause
goto end
2.编辑保存后的cmd文件，具体操作方法如图所示
3.双击编辑好的cmd文档，出现以下窗口。

输入mm+回车，文件单位将转化成公制
输入in+回车，文件单位将转化成英制
转化前
转化后。

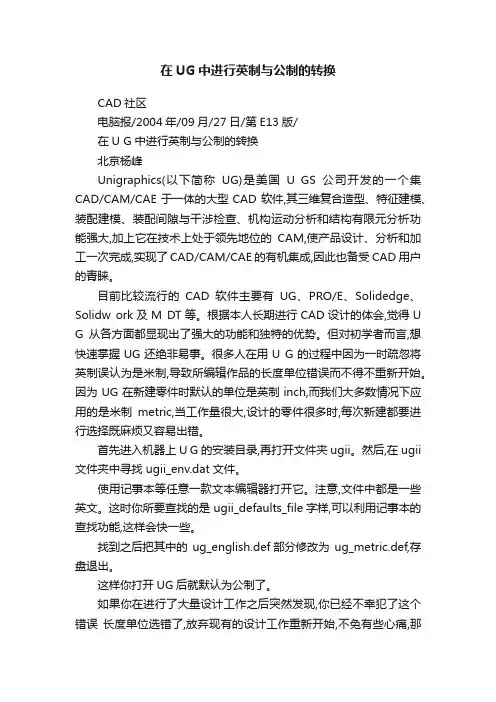

在UG中进行英制与公制的转换CAD社区电脑报/2004年/09月/27日/第E13版/在U G中进行英制与公制的转换北京杨峰Unigraphics(以下简称UG)是美国U GS公司开发的一个集CAD/CAM/CAE于一体的大型CAD软件,其三维复合造型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析功能强大,加上它在技术上处于领先地位的CAM,使产品设计、分析和加工一次完成,实现了CAD/CAM/CAE的有机集成,因此也备受CAD用户的青睐。

目前比较流行的CAD软件主要有UG、PRO/E、Solidedge、Solidw ork及M DT等。

根据本人长期进行CAD设计的体会,觉得U G从各方面都显现出了强大的功能和独特的优势。

但对初学者而言,想快速掌握UG还绝非易事。

很多人在用U G的过程中因为一时疏忽将英制误认为是米制,导致所编辑作品的长度单位错误而不得不重新开始。

因为UG在新建零件时默认的单位是英制inch,而我们大多数情况下应用的是米制metric,当工作量很大,设计的零件很多时,每次新建都要进行选择既麻烦又容易出错。

首先进入机器上U G的安装目录,再打开文件夹ugii。

然后,在ugii 文件夹中寻找 ugii_env.dat文件。

使用记事本等任意一款文本编辑器打开它。

注意,文件中都是一些英文。

这时你所要查找的是 ugii_defaults_file字样,可以利用记事本的查找功能,这样会快一些。

找到之后把其中的ug_english.def部分修改为ug_metric.def,存盘退出。

这样你打开UG后就默认为公制了。

如果你在进行了大量设计工作之后突然发现,你已经不幸犯了这个错误长度单位选错了,放弃现有的设计工作重新开始,不免有些心痛,那么我现在为你提供两种方法。

一、只进行单位转换,保证实际长度一致在桌面点击开始菜单,进入程序!U nigraphics NX!UG Command Prompt。

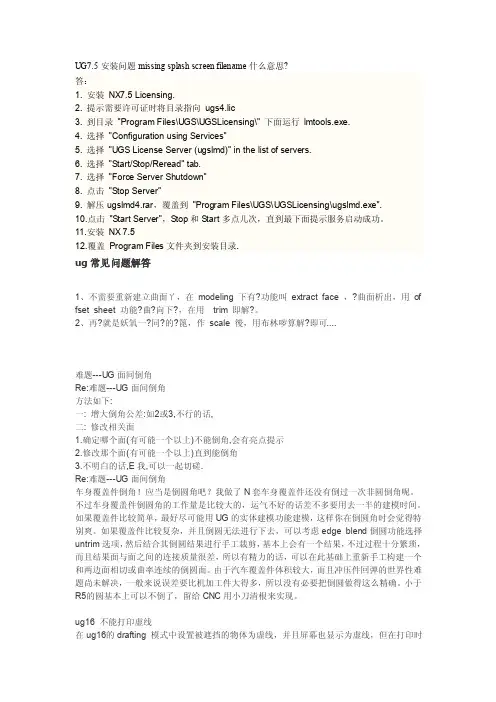

UG7.5安装问题missing splash screen filename什么意思?答：1. 安装NX7.5 Licensing.2. 提示需要许可证时将目录指向ugs4.lic3. 到目录"Program Files\UGS\UGSLicensing\" 下面运行lmtools.exe.4. 选择"Configuration using Services"5. 选择"UGS License Server (ugslmd)" in the list of servers.6. 选择"Start/Stop/Reread" tab.7. 选择"Force Server Shutdown"8. 点击"Stop Server"9. 解压ugslmd4.rar，覆盖到"Program Files\UGS\UGSLicensing\ugslmd.exe".10.点击"Start Server"，Stop和Start多点几次，直到最下面提示服务启动成功。

11.安装NX 7.512.覆盖Program Files文件夹到安装目录.ug常见问题解答1、不需要重新建立曲面ㄚ，在modeling 下有?功能叫extract face ，?曲面析出，用of fset sheet 功能?曲?向下?，在用trim 即解?。

2、再?就是妖氧一?同?的?篦，作scale 後，用布林哕算解?即可....难题---UG面间倒角Re:难题---UG面间倒角方法如下:一: 增大倒角公差:如2或3,不行的话,二: 修改相关面1.确定哪个面(有可能一个以上)不能倒角,会有亮点提示2.修改那个面(有可能一个以上)直到能倒角3.不明白的话,E我,可以一起切磋.Re:难题---UG面间倒角车身覆盖件倒角！应当是倒圆角吧？我做了N套车身覆盖件还没有倒过一次非圆倒角呢。

UG常见问题与解决方法1，如何对UG文件进行公制英制转换？2、如何进行装配中零件名的版本管理？3、如何控制UG转DWG/DXF 或IGES、STEP 转换文件？4、如何在UG中输入汉字？5、出工程图时，如何屏蔽掉多余的轮廓线？6、如何在虚拟交点标注尺寸？7、交叉线拉深？8、如何找到曲面沿特定shi量方向上的最高点？9、在UG的模型空间标注尺寸或输入文字？10、如何在NX3里面调出I-deas to NX Transition的Help文件?11、利用斜率分析工具？12、如何设置UG的初始环境？13、如何标准图框制作？14、Ug NX3模型树可以改成以前版本一样？15、怎么将NX3图标改为到原来简洁的nx1图标效果？16、UG工具栏如何备份恢复？17、如何设置建模精度？18、UGNX4中如何调出命令齐全的菜单？19、Autocad轉入UG出現公英制衝突該如何解決?20、升级浏览器7.0后NX4.0和NX3.0打不开怎么办？21、如何测量三维模型的质量（表面积，体积和重量）？22、如何将UG-Drafting无缝转换成DXF文件？23、如何不剖轴?24、如何在solid表面加入多种空心汉字 ?25、如何把图片导入UG做产品?26、建立自己公司UG标准件库?27、UG如何自动标注?28、UG如何查找实体中缺口?29、UG如何设置环境变量?30、UG如何设定系统参数?31、ug的斜齿轮三维如何参数化设计?32、UG的渐开线圆柱齿轮如何参数化设计?33、UG的怎么画锥形螺纹?1,如何对UG文件进行公制英制转换?1. 只进行单位转换，保证实际长度一致.(When you just want to convert the Unit but keep the same length.)a. Start->Program->nx 3.0->nx tools->Command Promptb. Cd path:\nx3.0\ugiic. Ug_convert_part -in (-mm) path:\partname.prt2. 进行单位转换，保证数值一致，实际长度放大或缩小.(When you make a mistake unit, So yo u want to convert the Unit but hope keep the same parameter value. )a. 启动UG, 打开UG part 文件，进入Modeling.b. Toolbox->Expression->export 产生partname.exp 文件.c. Start->Program->nx 3.0->nx tools->Command Promptd. Cd path:\nx3.0\ugiie. Ug_convert_part -in (-mm) path:\partname.prtf. Close UG part 文件, 重新打开UG part 文件。

常用工业设计软件(UG、Pro/E、SolidWorks、AautoCAD)的文件相互转换技术【摘要】本文重点介绍用三维图形文件转换成二维图形文件格式的一种可靠方法以及不同软件的三维图形文件的相互转换技术, 解决了各单位、各部门之间由于所用软件不同而需要达到CAD 数据共享的问题。

【关键词】二维图形三维图形数据转换在结构设计和模具、加工的过程中, 不同公司之间或同一公司不同应用之间, 由于大家使用不同的软件, 经常会遇到要把UG、Pro/E、Solid Works 、AutoCAD 的文件数据进行转换和再转换。

一、有关UG 、Pro /E 、Solid Works 、AutoCAD 软件的简单介绍1.1 、最有代表性的CAD 系统是美国Autodesk 公司开发的具有三维功能的通用二维CAD 绘图软件—AutoCAD, 如最普及的Auto-CAD 2004 是用于机械、工程和设计的AutoCAD 软件产品。

1.2 、UG (全称Unigraphics) 是美国EDS 旗下PLM Solution- UG公司集CAD/CAM/CAE 于一体的大型集成软件系统。

其三维复合型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析的功能强大, 加上其在技术上处于领先地位的CAM, 使产品设计、分析和加工一次完成, 实现了CAD/CAM/CAE 的有机集成。

1.3 、Pro/E(全称Pro/ENGINEER)是美国PTC 公司的数字化产品设计制造系统。

率先将高端CAD 系统从航空、航天、国防尖端领域推介到民用制造行业, 为现代CAD 的技术发展与应用普及做出了贡献。

1.4 、美国Solid Works 公司开发的Solid Works 是一个集二维/ 三维图形于一体的大型CAD 软件。

它的特点是: ( 1 ) 对文件数据有较强的自动修复功能。

( 2 ) 输入输出的文件格式非常多, 可以很方便的进行文件数据的转换。

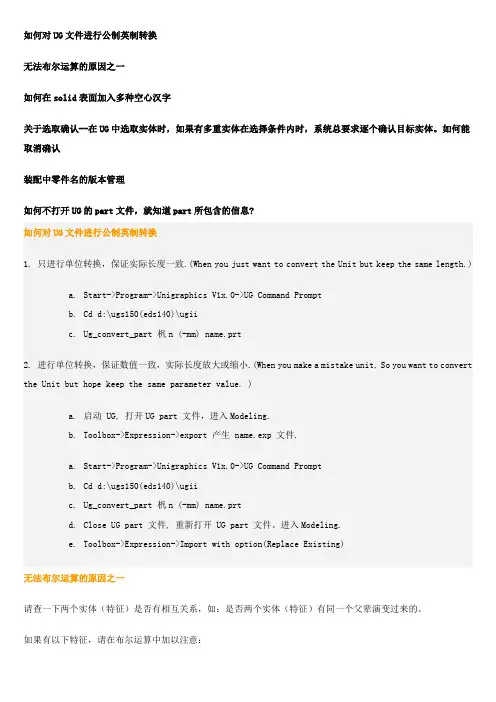

如何对UG文件进行公制英制转换无法布尔运算的原因之一如何在solid表面加入多种空心汉字关于选取确认--在UG中选取实体时，如果有多重实体在选择条件内时，系统总要求逐个确认目标实体。

如何能取消确认装配中零件名的版本管理如何不打开UG的part文件，就知道part所包含的信息?装配中零件名的版本管理编辑 ug_metric.def 文件，定义如下：Assemblies_PartNameFormat: ([A-Za-z0-9]{6}-[A-Za-z0-9]{3}-[MOD|ASM]-)([0-9]{2})Assemblies_PartNameSubstitution: \\1Assemblies_PartNameMatch: file://1([0-9]{2}/)Assemblies_VersionSubstitution: file://1/Assemblies_VersionType: Numeric[A-Za-z0-9]{6}- 表示：不分大小写和数字，共 6 位[A-Za-z0-9]{3}- 表示：不分大小写和数字，共 3 位[MOD|ASM]- 表示：“MOD” 或“ASM” ；表示三维模型或装配([0-9]{2}) 定义版本由两位数字确定如何不打开UG的part文件，就知道part所包含的信息?UG的用户经常会有如下需求：不打开UG part文件，就可以知道UG part 文件的一些信息：多少实体？多少片体？多少点？多少B-曲线？…只需照如下步骤：Startà Programsà Unigraphics V16.0à Unigraphics Toolsà UG Command Prompt, 出现Dos 窗口，敲入命令如下：C:\> cd part文件所在路径C:\ part文件所在路径> ug_inspect xxx.prt即可看到该 part 的所有有关信息。

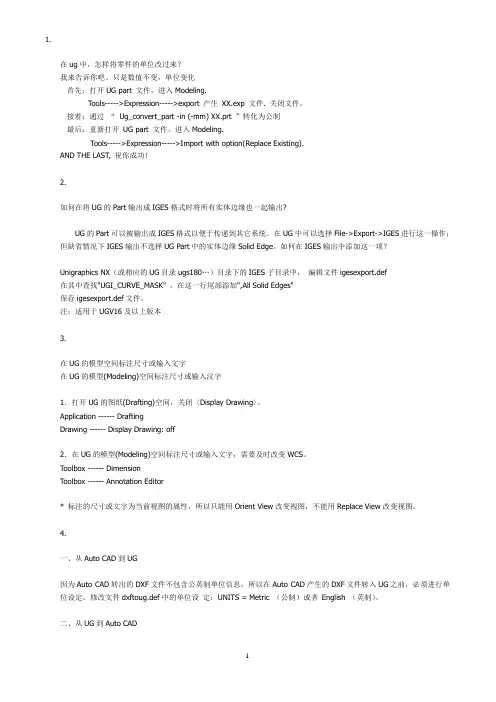

1.在ug中，怎样将零件的单位改过来？我来告诉你吧。

只是数值不变，单位变化首先：打开UG part 文件，进入Modeling.Tools----->Expression----->export 产生XX.exp 文件. 关闭文件。

接着：通过“Ug_convert_part -in (-mm) XX.prt ”转化为公制最后：重新打开UG part 文件。

进入Modeling.Tools----->Expression----->Import with option(Replace Existing).AND THE LAST, 祝你成功！2.如何在将UG的Part输出成IGES格式时将所有实体边缘也一起输出?UG的Part可以被输出成IGES格式以便于传递到其它系统。

在UG中可以选择File->Export->IGES进行这一操作；但缺省情况下IGES输出不选择UG Part中的实体边缘Solid Edge。

如何在IGES输出中添加这一项？Unigraphics NX（或相应的UG目录ugs180…）目录下的IGES子目录中，编辑文件igesexport.def在其中查找"UGI_CURVE_MASK" ，在这一行尾部添加",All Solid Edges"保存igesexport.def文件。

注：适用于UGV16及以上版本3.在UG的模型空间标注尺寸或输入文字在UG的模型(Modeling)空间标注尺寸或输入汉字1．打开UG的图纸(Drafting)空间，关闭〈Display Drawing〉。

Application ------ DraftingDrawing ------ Display Drawing: off2．在UG的模型(Modeling)空间标注尺寸或输入文字，需要及时改变WCS。

Toolbox ------ DimensionToolbox ------ Annotation Editor* 标注的尺寸或文字为当前视图的属性，所以只能用Orient View改变视图，不能用Replace View改变视图。

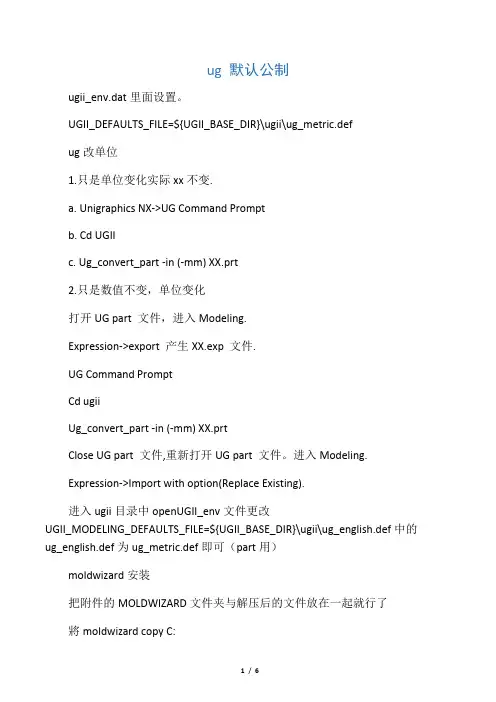

ug 默认公制ugii_env.dat里面设置。

UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_metric.defug改单位1.只是单位变化实际xx不变.a. Unigraphics NX->UG Command Promptb. Cd UGIIc. Ug_convert_part -in (-mm) XX.prt2.只是数值不变，单位变化打开UG part 文件，进入Modeling.Expression->export 产生XX.exp 文件.UG Command PromptCd ugiiUg_convert_part -in (-mm) XX.prtClose UG part 文件,重新打开UG part 文件。

进入Modeling.Expression->Import with option(Replace Existing).进入ugii目录中openUGII_env文件更改UGII_MODELING_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_english.def中的ug_english.def为ug_metric.def即可（part用）moldwizard安装把附件的MOLDWIZARD文件夹与解压后的文件放在一起就行了將moldwizard copy C:\EDS\Unigraphics NX\系統變數set UGII_USER_DIR=%MOLDWIZARD_DIR%set MOLDWIZARD_DIR=C:\EDS\Unigraphics NX\moldwizard1。

旋转：MB22。

平移：SHIFT+MB2或者MB2 + MB33。

缩放：CTRL +MB2或者MB2 + MB14。

当平移工作坐标系时通过向下按住ALT键，你可以执行精确定位。

5。

制图中，你可以在线性尺寸上用SHIFT-拖动来创建狭窄型尺寸。

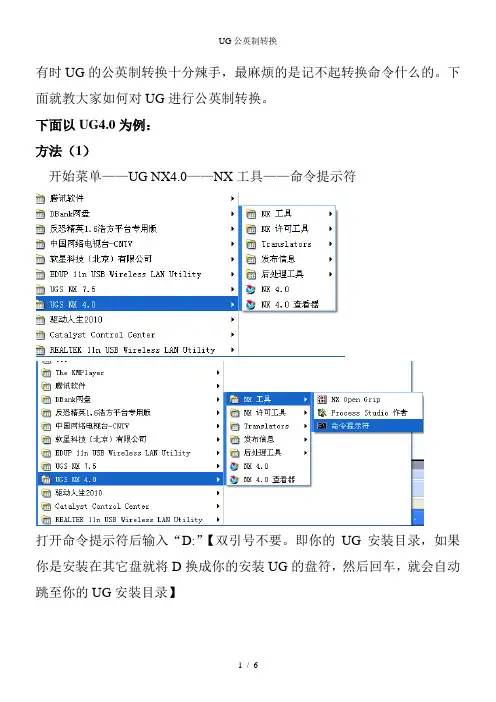

有时UG的公英制转换十分辣手，最麻烦的是记不起转换命令什么的。

下面就教大家如何对UG进行公英制转换。

下面以UG4.0为例：方法（1）开始菜单——UG NX4.0——NX工具——命令提示符打开命令提示符后输入“D:”【双引号不要。

即你的UG安装目录，如果你是安装在其它盘就将D换成你的安装UG的盘符，然后回车，就会自动跳至你的UG安装目录】接着输入“ug_convert_part -mm x:*.prt”（x为文件存放盘符，*为文件名称，请自行替换）上面“ug_convert_part -mm x:*.prt”中，“-mm”即是公制转换的意思，若要英制转换则应替换成“-in”。

后面的“x*.prt”：x为你转换的文件盘符目录；*为你转换的文件名称；.prt为文件后缀，这个不需修改哦。

输好之后回车，等一会儿就完成转换了。

方法（2）1. 用UG打开*.prt，进入modeling2.tools->expression->export，生产*.exp 文件，然后close *.prt3.开始－>程序->unigraphics NX->unigraphics tools->ug command prompt 4. cd d:edsugn xugii 5. ug_convert_part -mm d:*.prt 6. 用UG重新open *.prt，进入modeling 7. tools->expression->import，选择replace existing 选项。

到此全部完成。

如果要实现从毫米转换到英寸，只需要把-mm 改为-in。

方法（3）UG7.5为例。

此方法是使用批处理来实现转换的，虽然还是免不了要手动修改的麻烦，但已经大大减少工作流程了。

请新建一个记事本，把以下蓝色代码复制到记事本中。

@echo offecho.rem:: 请在以下“cd”后面空一格,输入你的“UGII”路径，例如我的是“D:\Program Files\UGS\NX 7.5\UGII”cd D:\Program Files\UGS\NX 7.5\UGIIecho 请选择：{mm公制，in英制}echo [1] mm [2] inecho.set /p chioce=请输入选择[mm/in]：if /i "%chioce%"=="mm" goto cif /i "%chioce%"=="in" goto b:cecho mm......rem::将以下“PD”替换成你需要转换的文件名ug_convert_part -mm d:\PD.prtpausegoto end:becho in......rem::将以下“d:\pd.prt”替换成你需要转换的文件路径及名称ug_convert_part -in d:\pd.prtpausegoto end将以上代码第四行“cd D:\Program Files\UGS\NX 7.5\UGII”cd后D:\Program Files\UGS\NX 7.5\UGII替换成你的“UGII”目录，例如我的“UGII”路径是“D:\Program Files\UGS\NX 7.5\UGII”。

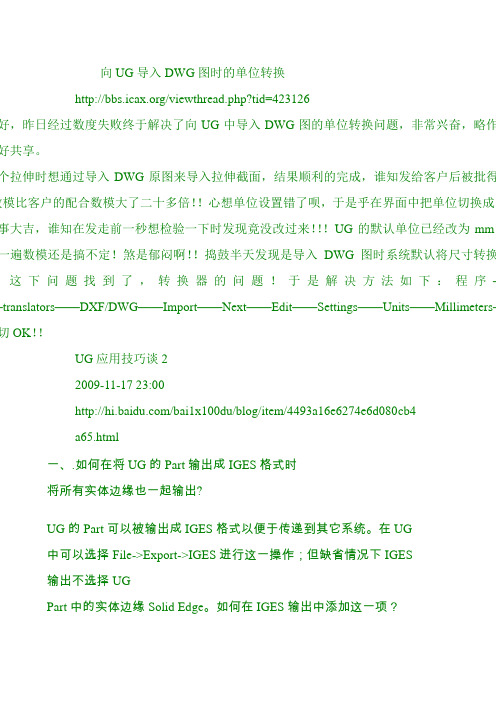

向UG导入DWG图时的单位转换/viewthread.php?tid=423126好，昨日经过数度失败终于解决了向UG中导入DWG图的单位转换问题，非常兴奋，略作好共享。

个拉伸时想通过导入DWG原图来导入拉伸截面，结果顺利的完成，谁知发给客户后被批得数模比客户的配合数模大了二十多倍！！心想单位设置错了呗，于是乎在界面中把单位切换成了事大吉，谁知在发走前一秒想检验一下时发现竟没改过来！！！UG的默认单位已经改为mm 一遍数模还是搞不定！煞是郁闷啊！！捣鼓半天发现是导入DWG图时系统默认将尺寸转换！这下问题找到了，转换器的问题！于是解决方法如下：程序——translators——DXF/DWG——Import——Next——Edit——Settings——Units——Millimeters—切OK！！UG应用技巧谈22009-11-17 23:00/bai1x100du/blog/item/4493a16e6274e6d080cb4a65.html一、.如何在将UG的Part输出成IGES格式时将所有实体边缘也一起输出?UG的Part可以被输出成IGES格式以便于传递到其它系统。

在UG中可以选择File->Export->IGES进行这一操作；但缺省情况下IGES输出不选择UGPart中的实体边缘Solid Edge。

如何在IGES输出中添加这一项？Unigraphics NX（或相应的UG目录ugs180…）目录下的IGES子目录中，编辑文件igesexport.def在其中查找"UGI_CURVE_MASK" ，在这一行尾部添加",All Solid Edges"保存igesexport.def文件。

二、如何将二维图数据而不是整个部件传送给非CAD系统？所采用的方法选择选项File->Export.有很多种方法可以捕捉显示数据（如二维图或模型）而不是整个部件根据输出质量的高低，依此为CGM、TIFF、JPEG...最好的为CGM，因为它是矢量化的图形文件。
