高压旋喷桩施工技术

高压旋喷桩止水帷幕施工工艺一、引言高压旋喷桩止水帷幕施工工艺是一种常用于地下工程中的止水措施。

通过高压旋喷桩技术，可以形成一道坚固的桩体，有效地阻止地下水的渗透。

本文将对高压旋喷桩止水帷幕施工工艺进行详细介绍。

二、高压旋喷桩的原理高压旋喷桩是一种利用高压水射流和旋喷钻机同时作用的施工技术。

在施工现场，先使用旋喷钻机在地下进行钻孔，然后通过高压水射流的作用将钻孔内的土壤冲刷掉，形成一个孔洞。

接着，将混凝土通过旋喷钻机送入孔洞中，形成一个坚固的桩体。

高压旋喷桩的桩体之间可形成连续的止水帷幕，有效地阻止地下水的渗透。

三、高压旋喷桩止水帷幕施工步骤1. 前期准备：确定施工区域和深度，清理施工现场，确保施工安全。

2. 钻孔：使用旋喷钻机进行钻孔，钻孔直径和间距根据设计要求确定。

3. 冲洗孔洞：在钻孔过程中，利用高压水射流对孔洞内的土壤进行冲刷，确保孔洞内壁光滑，无杂质。

4. 注浆：在冲洗完毕后，使用旋喷钻机将混凝土注入孔洞中，形成一个坚固的桩体。

5. 连接桩体：将相邻的桩体通过连接材料进行连接，形成连续的止水帷幕。

6. 后期处理：在完成桩体连接后，对施工现场进行清理，确保施工质量和环境卫生。

四、高压旋喷桩止水帷幕施工技术特点1. 高效性：高压旋喷桩止水帷幕施工工艺具有施工速度快、效率高的特点，可以在较短的时间内完成大面积的止水工程。

2. 坚固性：高压旋喷桩形成的桩体具有较高的抗压和抗剪强度，能够抵御较大的地下水压力，保证止水效果。

3. 适应性：高压旋喷桩可以适应不同地质条件下的施工，包括软土、砂土、黏土等多种地质环境。

4. 环保性：高压旋喷桩施工过程中无需使用化学药剂，对环境无污染，符合绿色施工要求。

5. 经济性：高压旋喷桩施工工艺成本相对较低，是一种经济实用的止水措施。

五、高压旋喷桩止水帷幕施工应注意的问题1. 施工前需对地质情况进行详细调查，确保施工安全和效果。

2. 施工过程中需要严格控制注浆混凝土的配合比例和质量，确保桩体的均匀性和强度。

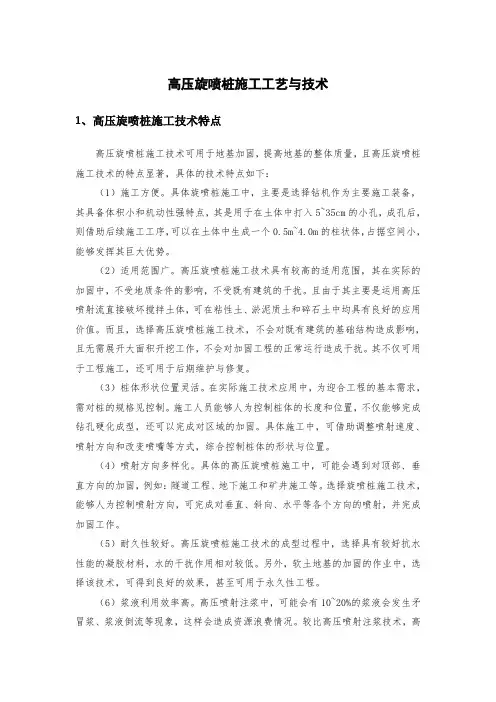

高压旋喷桩施工工艺与技术1、高压旋喷桩施工技术特点高压旋喷桩施工技术可用于地基加固，提高地基的整体质量，且高压旋喷桩施工技术的特点显著，具体的技术特点如下：（1）施工方便。

具体旋喷桩施工中，主要是选择钻机作为主要施工装备，其具备体积小和机动性强特点，其是用于在土体中打入5~35cm的小孔，成孔后，则借助后续施工工序，可以在土体中生成一个0.5m~4.0m的柱状体，占据空间小，能够发挥其巨大优势。

（2）适用范围广。

高压旋喷桩施工技术具有较高的适用范围，其在实际的加固中，不受地质条件的影响，不受既有建筑的干扰。

且由于其主要是运用高压喷射流直接破坏搅拌土体，可在粘性土、淤泥质土和碎石土中均具有良好的应用价值。

而且，选择高压旋喷桩施工技术，不会对既有建筑的基础结构造成影响，且无需展开大面积开挖工作，不会对加固工程的正常运行造成干扰。

其不仅可用于工程施工，还可用于后期维护与修复。

（3）桩体形状位置灵活。

在实际施工技术应用中，为迎合工程的基本需求，需对桩的规格见控制。

施工人员能够人为控制桩体的长度和位置，不仅能够完成钻孔硬化成型，还可以完成对区域的加固。

具体施工中，可借助调整喷射速度、喷射方向和改变喷嘴等方式，综合控制桩体的形状与位置。

（4）喷射方向多样化。

具体的高压旋喷桩施工中，可能会遇到对顶部、垂直方向的加固，例如：隧道工程、地下施工和矿井施工等。

选择旋喷桩施工技术，能够人为控制喷射方向，可完成对垂直、斜向、水平等各个方向的喷射，并完成加固工作。

（5）耐久性较好。

高压旋喷桩施工技术的成型过程中，选择具有较好抗水性能的凝胶材料，水的干扰作用相对较低。

另外，软土地基的加固的作业中，选择该技术，可得到良好的效果，甚至可用于永久性工程。

（6）浆液利用效率高。

高压喷射注浆中，可能会有10~20%的浆液会发生矛冒浆、浆液倒流等现象，这样会造成资源浪费情况。

较比高压喷射注浆技术，高压旋喷桩施工技术的工艺成熟，结合三重管法，对注浆液进行回收利用，有效的提升浆液的利用效率。

高压旋喷桩施工及技术措施（一）施工流程高压旋喷桩施工工艺流程图（二）施工方法、步骤及施工质量控制措施1．标定桩位首先测量定出需施做旋喷桩的部位，桩位确定后要插上木桩，并标明桩号。

2．钻机就位旋喷桩的钻机选用XY－2型(重探300型)地质钻机，钻机安装时钻杆中心正对旋喷桩钻孔部位，要保证机身水平、立轴垂直、机架平整、稳定，保证钻进过程中钻机不发生倾斜和移动。

3．钻孔在钻孔之前必须先制备护壁泥浆，建立泥浆循环系统，泥浆制备好之后，再进行钻孔，钻进过程中根据地质情况要适当调整泥浆的稠度。

对于人工填土和淤泥层要重点防护，适当的增大泥浆的比重，钻进速度要先慢后快，保证成孔中心位移小于50毫米，钻孔垂直度小于1.5H／100（H为钻孔深度，即孔斜率小于1.5％）。

在钻进过程中要及时做好钻进记录，记录内容包括孔位、孔口高程、开钻时间、钻进速度、累计钻进深度，加钻杆时间及长度、地质情况的描述等参数以备喷射时查验参考。

特别是地质情况一定要描述得较为详细，以便喷射过程中根据地层的土性及软硬程度随时调整喷射参数，以保证桩体的均匀性4．高喷台车的选型及就位根据工程地质条件，本工程拟准备采用单管喷射工艺，所用设备为GS500－4型高喷台车。

钻孔至设计高程后，高喷台车立即就位，高喷台车就位要准确、安装要水平，并将喷射管下至始喷高程。

下管之前在地面上要进行试喷，为避免喷嘴在下管过程中堵塞，下管时可用胶布先将浆嘴和气嘴缠住。

5．旋转喷射先拌制水泥浆液，水泥用42.5MPa以上普通硅酸盐水泥，水泥要过筛，其细度控制在标准筛(4900孔／m2)的筛余量不大于15％。

根据规范，施工参数应符合表1-5-9规定，部分参数的具体取值应根据试桩确定。

下好喷射管送入符合上述要求的气和浆，且待注入浆液冒出孔口后，即开始旋转提升，自下而上边喷射边提升，喷射过程中要随时检查和记录各个参数，发现问题及时解决。

直至达到设计高程后停送气和浆，停止喷射，提出喷射管。

高压水泥旋喷桩施工方法（六篇）本文章给大家提供了六篇高压水泥旋喷桩施工方法进行参考，大家可根据自身项目情况选取。

第一篇高压水泥旋喷桩施工方法如下：（1）场地平整先进行场地平整，清除桩位处地上、地下得一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。

（2）测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域得控制桩，然后使用钢卷尺与麻线根据桩距传递放出旋喷桩得桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。

（3）机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺与定位测锤校准桩机，使桩机水平，导向架与钻杆应与地面垂直，倾斜率小于 1.5%。

对不符与垂直度要求得钻杆进行调整，直到钻杆得垂直度达到要求。

将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆得垂直度偏差不大于1%~1.5%。

为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。

就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴就是否畅通，压力就是否正常。

（4）钻孔、插管采单管旋喷法施工。

该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。

当第一阶段贯入土中时，借助喷射管本身得喷射或振动贯入。

其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。

在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5~1.0MPa）边下管边射水，至设计标高后停止钻进。

（5）浆液配置桩机移位时，即开始按设计确定得配合比拌制水泥浆。

高压旋喷桩得浆液，采用普通硅酸盐水泥，水泥浆液配制严格按设计要求控制为水灰比1∶1。

搅拌灰浆时，首先将水加入桶中，再将水泥倒入，开动搅拌机搅拌10~20分钟，浆液在灰浆拌与机中要不断搅拌，直到喷浆前.喷浆时，拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm）过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中。

高压旋喷桩施工技术标准1. 引言高压旋喷桩是一种常见的桩基础施工技术，通过高压空气将水泥和砂浆混合后喷出，使其在空气中形成高速旋转的环状液体状物体，随后喷出地面形成桩基础。

高压旋喷桩具有施工效率高、质量稳定、成本低等优点，在建筑工程中得到广泛应用。

本文旨在介绍高压旋喷桩的施工技术标准，以保障其施工质量。

2. 材料准备2.1 水泥选用普通硅酸盐水泥，其28天抗压强度不低于42.5MPa。

2.2 砂浆采用标准砂浆，其外观应均匀、质地硬、抗压强度不低于10MPa。

2.3 钢筋采取GB/T1499.2-2007中的HRB335或HRB400，其断面尺寸应符合设计要求。

3. 设备准备3.1 高压旋喷桩设备应选用稳定、可靠的高压旋喷桩设备，其工作压力应稳定，喷出的砂浆颗粒应均匀，避免出现明显的分层现象。

3.2 质量检测设备应配置质量检测设备，包括抗压试验机、桩基础质量检测仪等。

4. 施工环境要求4.1 温度条件施工温度范围为5℃~45℃，避免在极端高温或低温环境下施工。

4.2 天气条件施工应避免在风力过大或降雨天气下进行，确保施工现场环境干燥稳定。

4.3 周围环境施工现场周围环境应符合相关要求，避免污染。

5. 施工工艺5.1 现场布置应根据现场实际情况，合理布置施工区域和设备工作区域，确保施工过程中的安全性和效率性。

5.2 按设计要求开挖基坑按照设计要求开挖基坑，清理积水和淤泥。

基坑底层要平整，避免出现明显的不平情况。

5.3 预埋钢筋应按照设计要求，选用符合强度要求的钢筋，并按照预埋方案进行埋设。

5.4 试桩先挑选特定位置进行试喷，试桩成功后再继续施工。

试桩过程中应注意观察喷出的砂浆颗粒，避免出现泥化或分层现象。

5.5 施工5.5.1 喷送混合料在钢筋较为密集的预埋区域先进行喷送。

5.5.2 桩身成型浆水的浓度应足够，砂浆应均匀。

浆水的流速应能完全包裹桩身并在表面形成光滑的外观，砂浆在喷出后形成均匀分布在周围钢筋间的环状物体。

高压旋喷桩小知识1. 什么是高压旋喷桩？高压旋喷桩（HPSP）是一种常用于土木工程中的桩基施工技术。

它通过将混凝土或水泥浆料高速喷射到地下的土体中，形成一个桩状体，用于加固地基或增加地基承载能力。

2. 高压旋喷桩的施工原理高压旋喷桩的施工原理基于喷射土壤混凝土或水泥浆料形成桩状体的工艺过程。

施工时，压力泵将混凝土或水泥浆料送入旋喷桩喷嘴，通过高速旋转的喷嘴，喷射出的混凝土或水泥浆料与土体相互作用，形成桩状体。

3. 高压旋喷桩施工的主要步骤3.1 桩位标定：根据设计要求和施工方案，确定高压旋喷桩的桩位位置。

3.2 钻孔：使用钻机在桩位处进行钻孔，直至达到设计要求的深度。

3.3 清理孔底：清理钻孔底部的土层，以确保喷射土浆的质量。

3.4 灌注土浆：使用高压喷浆机将混凝土或水泥浆料注入钻孔中。

3.5 桩身加丁：将钢筋（丁钢）插入喷射土浆中，用于增加桩体的强度和稳定性。

4. 高压旋喷桩的优势4.1 适用范围广：高压旋喷桩适用于各种类型的土层，包括砂土、粘土、软土、填土等。

4.2 施工效率高：高压旋喷桩施工速度快，可以在短时间内完成大量桩基施工。

4.3 桩体质量可控：高压旋喷桩施工过程中，可以通过控制土浆配比和喷射参数，确保桩体质量的可控性。

4.4 环保节能：高压旋喷桩施工中无需开挖土方，减少了环境影响和能源消耗。

5. 高压旋喷桩的应用领域5.1 基础加固：高压旋喷桩常用于土木工程中对地基进行加固，提高地基的承载能力和稳定性。

5.2 土壤改良：高压旋喷桩可以改良土壤的物理性质，增加土壤的密实度和稳定性。

5.3 抗浮桩施工：在地下水位较高的地区，使用高压旋喷桩可以有效地抵抗桩基的浮动。

5.4 防护工程：高压旋喷桩可用于防护工程中，如挡土墙、慢车道、沉浸隧道等。

6. 高压旋喷桩的质量控制6.1 桩身质量：通过检查桩身的压实度、直径和质量，确保高压旋喷桩的质量。

6.2 桩位间距：根据设计要求，控制高压旋喷桩之间的间距，以保证工程的稳定性和承载能力。

一、单重管高压旋喷施工技术1 高压旋喷桩设计①桩的基本参数：桩径Φ500～600mm，以进入持力层0.5m为准。

②水泥浆液：水灰比1∶1，水泥用量150～200kg/m；水泥浆压力20～25MPa，流量80～120L/min；③旋转速度：10～15r/min；提升速度：15～20cm/min；④喷嘴直径：2.0mm，单个喷嘴。

⑤28天龄期后桩体强度达到0.7～1.5MPa；2 高压旋喷桩施工2.1 施工机具采用单重管高压旋喷工艺，主要机具设备为：3GB-S2型高压注浆泵；100型地质钻机；单管高喷台车；搅浆机；配套的喷头、旋喷管、高压胶管等。

2.2 施工工艺流程场地平整→孔位测定→钻孔→插管→旋喷作业提升至地面→结束一根桩的施工移机到下一根桩位。

2.3 施工技术要点（1）孔位测定：根据设计要求，孔位中心尽量布设准确。

（2）钻孔：为控制钻孔的垂直度，钻机稳固就位后，先测量机台的水平度再开钻，钻进过程中随时测量钻杆的垂直情况，当进入持力层后停钻，钻孔的倾斜度不得大于1%。

（3）插管：钻孔完毕再移走钻机后，将旋喷管插入预定深度，个别孔因沉淀堵塞喷管下不去时，采用低压水扰动同时加压的方法下到预定深度。

（4）旋喷作业：旋喷管下到预定深度后立即搅拌浆液，开始自下而上旋喷作业。

旋喷过程中严格控制旋转和提升速度，根据冒浆情况随时调整。

拆卸旋喷管时动作要快，并注意保持不小于0.2m的搭接长度。

（5）水泥浆液的配制：根据每米有效桩长耗用150～200kg水泥的要求，一次配制一根桩所用的水泥量。

水泥浆液的水灰比为1∶1。

如因机械故障造成停工，凡已配制好的水泥浆液超过2小时，应全部废弃，不准用来制桩。

（6）旋喷桩机操作员与送浆泵操作员的配合：总的要求是桩体各部分的水泥参入量要求均匀、连续，因此两个操作员要密切配合，有什么异常情况要及时通报。

3 质量保证措施（1）按照《建筑地基处理技术规范》（JGJ79—97）、《地基与基础工程施工及验收规范》（GBJ50021—2002）等规范规程的技术要求和设计要求施工。

高压旋喷桩施工工艺及质量控制要点高压旋喷桩是一种常用的地基处理方法，广泛应用于建筑工程、水利工程以及交通工程等领域。

它具有施工速度快、成本低、施工过程中对周围环境影响小等优点。

本文将从高压旋喷桩的施工工艺和质量控制方面进行详细介绍。

一、高压旋喷桩的施工工艺1.备选施工现场：在进行高压旋喷桩施工前，首先需要对施工现场进行勘察和备选，选择适合施工的场地。

施工现场应该平整、无明显障碍物，并且方便材料运输和机械进出。

2.确定桩位：根据工程设计要求，确定高压旋喷桩的桩位和数量，并在施工现场标明桩位的位置和深度。

3.桩孔开挖：在确定的桩位上用挖掘机或挖孔机进行桩孔的开挖。

桩孔的直径和深度应符合设计要求，孔壁应平整、无裂缝。

4.钢筋加固：在桩孔开挖完毕后，需要对桩孔进行钢筋加固。

根据设计要求在桩孔中放置钢筋笼，并保证笼筒与孔壁之间有一定的间隙。

5.灌浆：在钢筋笼加固完毕后，需要对桩孔进行灌浆。

灌浆材料应符合设计要求，并且灌浆应均匀，填充孔隙。

6.旋喷桩施工：选择适当的旋喷桩机进行桩体的喷射，将混凝土和水泥浆喷射到桩孔中形成桩体。

在施工过程中，应注意喷射的均匀性和连续性，保证桩体的质量。

7.后续处理：桩喷浆固化后要在桩头打成预制桩模，整根桩高度摸线并检查层理外观。

检查固化砸实情况，必要时调整喷浆机参数调整喷混水泥比例，确保桩内混凝土质量。

二、高压旋喷桩的质量控制要点1.施工质量检验：在桩体喷注结束后，需要对桩体进行质量检验。

主要包括对桩体的强度、密实度和成型质量的检查。

2.灌浆质量控制：灌浆是影响桩体质量的重要环节，需要对灌浆材料、灌浆工艺和灌浆过程进行严格控制和检验。

3.混凝土质量控制：在喷注的混凝土中需要保证配合比严格执行，搅拌均匀，确保混凝土的质量。

4.竖直度和质量检查：高压旋喷桩的竖直度和质量直接影响到地基的承载力和稳定性，需要进行严格的检查和控制。

5.施工记录和手续：对高压旋喷桩的施工过程和质量进行详细的记录和归档，建立健全的施工档案，以备日后查证。

高压旋喷桩施工技术方案和措施1.1高压旋喷桩施工1.工艺流程高压旋喷桩施工工艺流程2.旋喷桩机械原理高压旋喷灌浆采用地质回转冲击式钻机回转超前钻进，泥浆护壁成孔，高喷台车进行旋喷灌浆。

旋喷灌浆配备ZJ-400型高速制浆机制备水泥浆，由高压水泵提供高压水、由6m3/min电动空压机供风、由灌浆泵输送浆液。

使用分别输送水、气、浆三种介质的三通道注浆管，通过高压泵等高压发生装置，产生35～40Mpa左右的高压水旋喷流，周围环绕一股0.6-0.8Mpa的气流，利用高压水射流和气流同轴旋喷冲切土体，以形成较大的孔隙，另外再由泥浆泵注入压力为0.2-1.0Mpa的水泥浆液填充，当喷嘴旋转和提升时，浆液和土体混合，经过一定时间形成水泥土固结体即旋喷桩。

1.2 高压旋喷桩施工方案1.施工准备⑴场地平整正式进场施工前，进行管线调查后，清除施工场地杂物以及地面以下30cm表土层，然后整平、夯实；再建设好同时合理布置施工机械、输送管路和电力线路位置，确保施工场地的“三通一平”。

⑵桩位放样施工前用全站仪测定旋喷桩施工的控制点，埋石标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并用竹签钉紧，一桩一签，其误差不大于2cm。

在高压旋喷桩轴线拐弯处应设固定桩，同时在施工轴线5～10m范围设控制桩。

⑶修建排污和灰浆拌制系统旋喷桩施工过程中将会产生10～20%的返浆量，将废浆液引入沉淀池中，沉淀后的清水经过检测后进行达标排放。

沉淀的泥土则在开挖基坑时一并运走。

沉淀和排污统一纳入全场污水处理系统。

灰浆拌制系统主要设置在水泥附近，便于作业，主要由灰浆拌制设备、灰浆储存设备、灰浆输送设备组成。

(4) 由于桥涵段旋喷桩桩顶位于常年水位以下，桩纵向轴线在河道内，施工作业为水下作业，施工条件艰苦，施工难度非常大，为保证工程安全、进度、质量，我部在横向围堰完成后，纵向围堰导流完成后，首先清除岸坡及旋喷桩内外侧淤泥（旋喷桩纵轴线两侧4.0-10.0范围），仍后采用外运土方对旋喷桩操作平台进行粘土回填至设计标高，整平、夯实、钻孔、灌浆。

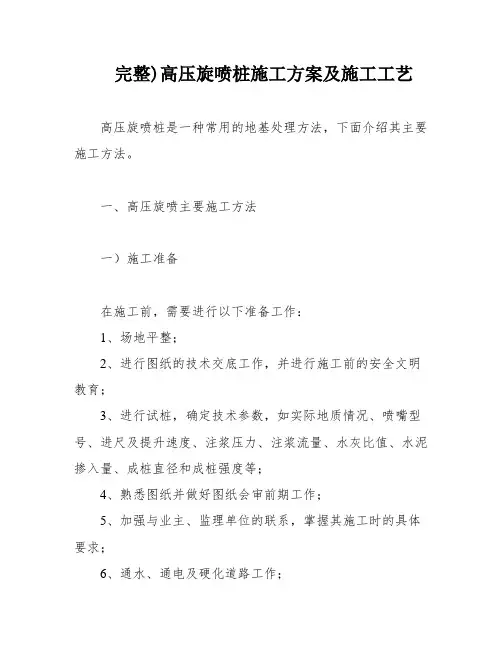

完整)高压旋喷桩施工方案及施工工艺高压旋喷桩是一种常用的地基处理方法，下面介绍其主要施工方法。

一、高压旋喷主要施工方法一）施工准备在施工前，需要进行以下准备工作：1、场地平整；2、进行图纸的技术交底工作，并进行施工前的安全文明教育；3、进行试桩，确定技术参数，如实际地质情况、喷嘴型号、进尺及提升速度、注浆压力、注浆流量、水灰比值、水泥掺入量、成桩直径和成桩强度等；4、熟悉图纸并做好图纸会审前期工作；5、加强与业主、监理单位的联系，掌握其施工时的具体要求；6、通水、通电及硬化道路工作；7、设立临时生活设施；8、检查机器运转情况并做好各易损件的筹备工作；9、挖水泥浆池及铺水泥堆放台；10、对旋喷桩进行编号。

二）测量放样测量放样是高压旋喷施工的重要环节，需要进行以下工作：1、运用导线控制法，使用光学经纬仪和钢尺进行主轴线的放样；2、将主轴线控制点引至不受破坏的位置，且加以保护；3、进行桩位点的测定；4、及时绘制测量复核签证，确保技术资料的完整性。

三）注浆工艺注浆工艺是影响固结体质量的重要因素之一，需要注意以下事项：1、高压旋喷注浆是自下而上，连续进行，若出现停机故障，需向下搭接不小于500mm的长度，以保证固结体的整体性；2、针对不同地质土层的特征，要采取相对的措施来注浆完成，如对硬土及粘土部位，深部土层要适当放慢提升速度和旋转速度或提高旋喷压力等；3、复喷同一土层能增加土体破坏有效长度，从而加大固结体的直径或长度并提高固结体强度，复喷时全部喷浆，复喷的次数愈多固结体直径加长的效果愈好。

四）水泥用量的控制在高压旋喷桩的施工过程中，需要控制水泥用量，以保证固结体的质量。

在喷浆提升过程中，控制水泥用量是非常关键的。

水泥的用量与喷浆压力、喷嘴直径、提升速度及水灰比等有直接关系。

具体的控制方法如下：1.若水泥量剩余，可以采取以下措施：适当增加喷浆压力；加大喷嘴直径；减慢提升速度；2.若水泥量不够，可以采取以下措施：保证桩径的情况下适当减少压力；喷嘴直径适当减少；保证桩体强度的情况下适当加快提升速度；加大水灰比值；针对本工程具体情况，每根桩分次进行搅拌，施工用水精确量取，确保定量的水和水泥比例进行拌制水泥浆。

高压旋喷桩技术规范1. 前言高压旋喷桩是一种以注浆砂浆为介质，采用高压旋喷技术进行灌注加固的桩基技术，其优势在于施工速度快、对周围环境影响小、使用寿命长等。

本文档旨在规范高压旋喷桩的施工流程和技术要求，提高施工质量和效率，减少后期维修费用。

2. 施工前准备2.1 设计检查施工前应认真检查设计文件，包括桩基设计图纸、钢筋图纸、注浆砂浆和外加材料规格等，确保施工符合设计要求。

2.2 材料准备2.2.1 注浆材料：注浆材料应按照设计要求配制，浆液应制作充分、均匀，流动性好，不得有分层、沉淀和堵塞现象。

2.2.2 钢筋：钢筋应符合设计要求，应保证质量和数量。

2.2.3 外加材料：外加材料应配制严格按照设计要求，质量符合要求。

2.3 施工组织施工前应制定施工组织设计，明确人员和设备的配置、施工进度和质量要求。

2.4 工作面清理施工前应将桩基周围清理干净，清理出施工空间，确保工人和设备操作安全。

3. 施工流程3.1 钢筋绑扎按照钢筋图纸要求，对钢筋进行剪切、弯曲和焊接等加工，然后进行绑扎，保证钢筋布置位置和几何形状符合设计要求。

3.2 孔洞凿设3.2.1 确定孔洞位置：按照设计要求确定孔洞位置和孔径，然后进行标线。

3.2.2 钻孔：使用钻机进行钻孔，钻孔应保证孔径和孔深符合设计要求。

3.3 浆液配制按照设计要求配制注浆材料，并进行充分搅拌，使浆液质量均匀、流动性好、无分层、无沉淀。

3.4 注浆灌注3.4.1 注浆：将将注浆设备位置放置在孔洞上方，开动注浆设备进行注浆，并保证注浆浆液均匀、流量稳定，且持续时间符合要求。

3.4.2 回注：待注浆灌注完毕后，按照设计要求进行回注，使浆液灌注充实，提高桩基强度和稳定性。

3.5 等待养护等待注浆灌注完成，进行养护。

养护期间应保持充足的水分，防止浆体干裂，影响灌注效果。

3.6 后续处理灌注完毕后，应按照设计图纸进行后续处理，如清理孔内残浆和进口，将孔洞封堵等。

4. 施工质量控制4.1 施工质量检查对施工过程中的钢筋布置、孔洞凿设、注浆灌注和养护等环节进行严格检查，确保每个环节质量符合设计要求。

高压旋喷桩施工技术要求高压旋喷桩是以高压旋转的喷嘴将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体。

施工占地少、振动小、噪声较低，但容易污染环境，成本较高。

高压喷射注浆法适用于处理淤泥、淤泥质土、流塑、软塑或可塑粘性土、砂土、粉土、黄土、素填土和碎石土等地基。

一、施工设计1、水泥掺量水泥掺量是高压旋喷桩施工的核心参数，由高压旋喷桩的加固机理可知，喷嘴能有效喷入土体的水泥量与喷射流切割土体的范围紧密相关。

为确保向土体喷入足量水泥，须保证喷射流切割较大范围的土体。

2、气压双重管法采用浆液、气体同轴高压喷射流冲击切割土体，气流的存在增大了喷射流切割土体的能力，因此气压取为空压机能提供的最大值。

3、浆液压力浆液压力的大小直接影响喷射流速度。

压力越大速度越快，对土体的冲击作用越强，加固范围越广。

4、水灰比水灰比偏小时浆液粘度较大，在高压喷射（大于20MPa）的情况下易造成堵管，且浆液粘度过大会导致喷射流压力损耗，从而降低旋喷加固范围；水灰比偏大易造成水泥土固结体强度降低，也会影响加固效果。

同时水泥浆的粘度具有时变效应，随时间延长，浆液粘度不断增大。

二、施工工艺1、测量放线及确定孔位根据设计的施工图和坐标网点测量放出施工轴线。

在施工轴线上确定孔位，编上桩号、孔号、序号，依据基准点进行测量各孔口地面高程。

2、钻机造孔（1）钻机主钻杆对准孔位，用水平尺测量机体水平、立轴垂直，钻机要垫平稳牢固。

（2）钻孔口径应大于喷射管外径20~50mm，以保证喷射时正常返浆、冒浆。

（3）造孔每钻进5m用水平尺测量机身水平和立轴垂直1次，以保证钻孔垂直。

钻进过程中为防止塌孔采用泥浆护壁。

（4）钻进过程中随时注意地层变化，详细记录孔深、塌孔、漏浆等情况。

（5）终孔后将孔内残留岩芯和岩粉捞取置换干净，换入新的泥浆，保证高喷顺利下管。

（6）采取套管跟管钻进方法时，在起拔套管前应向孔内注满优质护壁泥浆。

3、下喷射管（1）测量喷射管长度，测量喷嘴中心线是否与喷射管方向线一致，喷射管应标识尺度。

高压旋喷桩施工技术规范1.施工工艺采用单管分喷工艺,其特点是高压清水切割与高压注浆分两步进行。

高压清水切割后孔内是均匀的泥浆,实质上是成孔,再经高压注浆,形成水泥固结体,保证了桩身强度。

具体的施工工艺为: (1)钻机就位对中将钻机移到设计的孔位上。

就位时应保持机架的四个支腿均匀接地,调整液压支腿的高度,使钻机水平。

通过机架上的垂线,进行双向控制,使其钻杆轴线垂直对准钻孔中心位置,并且确保钻杆垂直度不得大于1.%5。

对中时,根据场地地面标高,调整深度计,使钻头对准桩位,控制桩位偏差,保证钻孔的位置与设计位置的偏差不大于2.ocm。

(2)钻孔与下注浆管启动钻机,采用喷清水钻进成孔作业。

送水压力可根据地层情况而定(最小不小于14MPa)。

钻进深度以机装深度计控制,注浆深度从设计桩底标高到桩顶标高以上lm。

因为高压注浆管和钻杆连接在一起,所以钻孔和下高压注浆管两道工序合二为一,钻孔与下高压注浆管同时完成。

(3)喷射注浆当钻进到距设计桩底深度m1时开始送浆(送浆压力不小于ZIMPa),并座喷l分钟,然后边旋转提升边送浆。

当提升至设计有效桩顶标高以上ml的位置时,停止提升,重复喷浆搅拌下沉,复搅深度从有效桩顶以下m5时,再提升送浆,送浆压力不变,直至到有效桩顶标高以上m1时,停止送浆,然后提升到地面以上15mc停机,并移动钻机等机具到新孔位,进行下个桩位的操作。

(4)冲洗施工完毕,应把注浆管等机具设备冲洗干净,管内、机内不得残留水泥浆,通常把浆液换成清水,在地面上喷射,以便把泥浆泵、注浆管和软管内的泥浆全部排出。

2.施工要点(1)钻进过程中,采用清水旋喷成孔,当钻头钻进到距桩底标高m1后,需座喷一分钟再以一定的转速和提升速度自下而上喷射注浆。

(2)在喷浆过程中,严格控制旋喷压力、提升速度、旋转速度和喷浆量等技术指标,并做好详细记录。

如果出现压力骤降、骤升、不冒浆或冒浆量过大等异常情况,应及时查明原因,及时采取复喷等补救措施。

高压旋喷桩施工安全技术交底概述：高压旋喷桩是一种常用于基础工程施工的土方处理技术。

由于土方处理和桩基施工的特殊性，高压旋喷桩施工必须注重施工安全技术。

本文将重点介绍高压旋喷桩施工中需要注意的安全技术要点。

一、安全人员配置：在高压旋喷桩施工现场应合理配置安全人员，以确保施工安全工作的顺利进行。

安全人员的职责包括现场巡查、安全检查、施工环境的监控和危险源的识别和管理等。

二、施工现场管理：高压旋喷桩施工现场应设置明确的施工区域，并采取措施确保施工区域内无人员闯入。

施工现场应配备合适的安全警示标志，提醒施工人员注意安全。

此外，施工现场应保持整洁，确保材料堆放有序，减少摔倒和滑倒等事故的发生。

三、机械设备安全：在高压旋喷桩施工过程中，机械设备是必不可少的工具。

为确保机械设备的安全运行，应定期对设备进行检查和维护，并及时处理设备故障。

操作人员必须熟悉设备的使用方法和操作规程，并严格按照操作规程进行操作。

同时，应配备专人负责机械设备的操作和维护，并加强对操作人员的培训和管理。

四、施工作业安全：高压旋喷桩施工作业是一项高难度的工作，施工人员必须具备相关的技术知识和专业技能。

在进行施工作业前，应对施工现场进行安全评估，并制定详细的施工方案。

施工人员必须穿戴好个人防护用品，并在施工现场严格按照作业规程进行操作。

在施工过程中，应及时清理施工现场，避免工具和材料的散落，减少绊倒和触电等事故的风险。

五、应急措施：在高压旋喷桩施工过程中，应制定有效的应急预案，并组织相关人员进行应急演练。

必要时，应设立应急疏散通道，并配备必要的救援设备。

施工人员必须了解应急救援流程和急救措施，并在发生事故或危险情况时能够迅速采取正确的应急处理措施。

六、施工安全教育：高压旋喷桩施工安全教育是确保施工安全的重要环节。

施工单位应加强对施工人员的安全教育，提高他们的安全意识和应急处理能力。

同时，施工单位应定期组织安全知识培训和技术交底，使施工人员了解和掌握高压旋喷桩施工的安全技术要点。

高压旋喷桩施工技术交底1. 背景高压旋喷桩是一种常用的地基处理技术，常用于土地基的加固和支护。

本文档旨在向施工人员交底高压旋喷桩施工技术，确保施工过程的顺利进行。

2. 施工前准备在进行高压旋喷桩施工之前，需要进行以下准备工作：- 确定施工地段，并进行详细的地质勘察和评估。

- 准备高压旋喷桩施工所需的设备和材料。

- 制定详细的施工计划，并与相关部门和人员进行协调。

3. 施工步骤高压旋喷桩的施工步骤如下：步骤一：准备工作- 根据施工计划，在施工地段进行场地平整和标线。

- 搭建所需的施工平台和工作平台。

步骤二：钻孔- 根据设计要求和场地情况，确定钻孔的位置和深度。

- 使用旋喷桩机进行钻孔，确保钻孔的直径和深度符合要求。

步骤三：注浆- 在钻孔过程中，通过旋喷桩机进行同步注浆。

- 注浆材料应根据设计要求选择合适的水泥和添加剂。

步骤四：拉桩- 钻孔完成后，使用旋喷桩机进行桩身拉桩。

- 桩身拉桩过程中，应控制旋喷桩机的旋转速度和下沉速度。

步骤五：施工记录和检查- 在施工过程中，及时记录施工参数和数据。

- 完成施工后，对旋喷桩进行检查和测量，确保其符合设计要求。

4. 安全注意事项在高压旋喷桩施工过程中，需要注意以下安全事项：- 操作人员应经过培训和资质认证，并严格按照操作规程进行施工。

- 确保施工现场的安全措施，包括扬尘控制、防护设施和消防设备。

- 定期检查和维护施工设备，确保其正常运行。

以上为高压旋喷桩施工技术交底的内容，希望能对施工人员有所帮助。

详细的施工细节和操作规程，需要根据具体项目和要求进行调整和补充。

施工过程中，请始终保持高度警惕和安全意识，确保施工的质量和安全。
