目录
一、编制依据： (3)
二、工程概述 (3)
1.1工程地址: (3)
1.2室外直埋管道系统： (3)
1.3工程特点： (4)
三、施工准备 (4)
1.1施工管理人员准备： (4)
1.2技术准备： (6)
1.3劳动力准备： (7)
1.4设备选型、主材审定： (7)
1.5主要施工机械设备及工具准备： (9)
1.6现场临时设施： (10)
四、施工进度计划 (11)
1.1施工工期安排： (11)
1.2施工进度计划表（见附表） (14)
1.3施工准备过程： (21)
1.4施工部署： (22)
1.5生产组织： (25)
1.6施工任务划分： (12)
1.7施工机具维护使用要求： (12)
五、主要分项工程施工方法和技术措施： (12)
1.1施工测量： (12)
1.2直埋管道工程施工方法和技术措施： (14)
1.3雨季施工措施 (21)
1.4质量目标和保证措施： (22)
1.5安全、消防保证措施： (26)
1.6临时用电要求： (26)
1.7环境保护及文明施工 (27)
一、编制依据：
1.2《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）1.3《建筑工程施工质量验收统一标准》（GB50300-2001）
1.4《城镇直埋供热管道工程技术规程》（CJJ/T81-98）
1.5《砌体工程施工质量验收规范》（GB50203-2002）
1.6《现场设备、工业管道焊接工程施工及验收规范》GB50236—98 1.7《给水排水管道工程施工及验收规范》（GB50268-97）
1.8《工业金属管道工程施工验收规范》GB50235-97
1.9《城镇供热管网工程施工及验收规范》（CJJ28-2004）
1.10根据施工现场实地考察情况、施工单位实力和材料供应情况符
合要求
二、工程概述
1.1工程地址:
1.2室外直埋管道系统：
1、管径≤DN32时采用无缝钢管，管径＞DN32时采用焊接钢管。管道焊接连接。
2、采用工厂预制带高密度聚乙烯保护层聚氨酯发泡保温管道。保温层厚度：管径＞DN32时保温层厚度不小于50mm。
3、现场接头按照直管段保温一米为一处；管道T型三通按直管段保温2米为一处；管道弯头均直管段保温一米为一处，由直埋保温管道制造厂根据实际要求定制。
4、管道T型三通、跨接三通等管件应采用工厂预制部件。
5、室外沟槽开挖约410米，直埋管道焊接安装约1170米，阀门安装约15台，固定支座10座，阀门井室约3座。
1.3工程特点：
1、由于本工程为室外地下直埋管道安装，受天气影响也较大，同时安装的工作量也较大，总工期约40天，工期紧，材料存放地、材料加工场地和安装施工场地狭窄。
2、由于施工现场狭窄，虽然运输道路网至施工现场非常方便，但道路弯坡较多，对施工用的大口径管道、物料进场的运输将在某种程度上造成影响。
3、为确保工期，各单位、各专业队、各工种交叉作业较多，相互干扰大，工期紧，施工难度大，施工要科学组织、周密计划，严格管理，统筹安排，团结协作，在施工前必须预先做好现场调研及勘察工作，充分考虑各种不利因素，根据实际情况制定确实可行的实施性方案；确保工期、工程质量和施工安全，圆满完成本工程施工任务。
三、施工准备
1.1施工管理人员准备：
为确保本工程工期和工程质量，针对工程特点，由组织过重点大型工程，具有丰富施工经验和组织指挥能力的人员任职，统一组织、管理、协调。项目由项目经理负责项目经理部的全面工作，严格按照项目法组织施工。下设各专业工种的技术、质检、安全、物资等部门，配备相关专业工程师层层把关，全方位控制工程的进度计划、技术质量、安检和日常管理工作。
1、项目部管理机构图：
2.质量责任：
2.1技术负责人：是本项目技术和质量的直接领导，协助项目经理对工程质量工作进行具体的组织和指导。
2.2质量负责工程师：协助技术负责人负责质量管理日常工作，编制
质量实施计划，负责组织工程施工质量的检查，施工技术资料的审核，监督施工队贯彻执行技术质量标准、规程、规范、设计要求及质量管理制度。
2.3工程技术部：协助技术负责人，负责组织施工图纸会审、技术交底、编制保证质量的技术措施，解决施工中的技术问题。
2.4各专业工程师：负责本专业承担项目的技术和质量工作、编制保
证施工质量的技术措施、组织对重要设备和材料进场验收。负责组织施工中的隐检及质量保证措施的实施。
2.5施工员：对所施工的工程质量负直接责任、检查所有材料成品、半成品的质量、按照规程、规范、设计图纸编写技术交底、指导班组施工操作，每个分项完成后，组织班组进行自检、互检、交接检，并及时填写施工技术资料。
2.6质检员：严格监督生产班组按设计图纸、规程、规范进行施工，参加隐检，把检查中发现的问题及时反馈给有关人员、限期整改，并检查整改结果。
2.7施工班组：严格按照设计图纸、规程、规定施工，及时进行自检、互检，保证施工质量达到优良标准。施工班组为一个土建施工班组、两个管道施工班组，约投入18人。（见附表）。
1.2技术准备：
1、依据甲方、设计批准的施工图，及时准确的做出施工预算，施工图预算经批准后送材料部门筹备。
2、设计交底后立即组织有关人员全面熟悉设计图及有关文件，领会设计意图，编制详细的分部工程实施性方案和各工序施工书面技术交底。组织工程技术人员、技术工人进行技术交底、工程内容交底、工艺流程交底，熟悉所安装设备的性能、特点，组织工人进行学习，使所有人员在进入施工现场前心中有数。
3、认真组织协调外线交接桩和复核布点、护点工作，并收集整理好测量放线和交接桩纪录。
1.3劳动力准备：
开工前认真组织安排好劳动力，开工后立即开展施工，劳动力安排祥见下表：
1.4设备选型、主材审定：
1、按图纸、国家标准、施工进度计划，提前作好各种材料、设备、机具的进出场计划，确保订货质量及到货日期和数量。
及时同甲方、设计及有关方面取得联系，明确各种材料、设备的供货渠道和特殊要求，然后按供货厂家资质等情况配合监理申报，获得批准后及时签订购货合同，确保材料、设备的到货时间。
主要设备和材料：
室外直埋管道设备主要材料见下表：
1.5主要施工机械设备及工具准备：
主要施工机械设备及工具需用量计划见下表：
1.6现场临时设施：
我公司与业主单位商定、落实施工所必须的临时设施，如现场生产生
活场地、仓储地点、临时用水、临时用电等。
四、施工进度计划
1.1施工工期安排：
工程拟定2014年9月1日开工，2015年10月8日完工，并验收。
1.2施工进度计划表（见附表）
1.3施工准备过程：
为保证工程具备开工条件后立即进场施工，前落实完以下施工准备工作，2013年8月10日工人进场。
1、赴现场勘测，以便全面掌握工程情况，落实施工准备。
2、由技术部门组织技术交底会，熟悉图纸，理解设计思想，明确施工要求，编制施工方案。
3、于2013年8月20日前依据图纸和施工要求，编制出施工材料预算，为落实货源保证设备材料的按时到场创造条件。
4、于2008年8月28日前编制技术交底，安全交底，签订安全、消防、保卫、成品保护协议书、落实临时设施、办理进场人员的各项手续，保证具备开工条件后随时进场施工。
1.4施工部署：
1、总体施工部署：根据本工程工期紧，各工种施工作业面相对集中、施工交叉作业量大，本工程拟定分三个施工段进行施工，具体为：（1）第一、第二开挖段的管道安装同时施工；
（2）第三开挖段的管道安装单独施工；
（3）第四开挖段的管道及阀门、固定支座安装同时施工。
2、沟槽开挖采用机械与人工相结合，人工清槽底的方法进行施工。
3、施工中严格按施工规范要求进行施工，加大协调力度，有施工作业面应灵活机动的积极施工，保证整体施工计划的落实。
4、施工重点为：在2013年9月20号前完成主干管部分及井室的工程施工，为竣工验收打好基础。
1.5生产组织：
编制分部、分项工程计划，把任务落实到班组，实行“周计划、日检查”制度，每周由主管主持协调会，及时解决问题，保证工程进度计划的落实。
1.6施工任务划分：
1、土建作业队负责：所有沟槽（含工作坑）的开挖及回填施工（含沙垫层）以及各类井室等结构的施工；管道工程施工及竣工的测量。
2、管道安装作业队负责：负责直埋管道、阀门等的进场、下管、管道及阀门的安装，管道水压试验及管道的冲洗、系统调试。
1.7施工机具维护使用要求：
施工机具是工程质量、工期的保证，为了提高工作效率，确保工程进度。
机具设备进场前必须进行全面检查，保证性能完好，各种手续齐全，符合进场要求。
对机具设备性能及操作方法进行交底，确保机具设备安全良好使用
进场施工机具按设备管理办法进行维护保养。
五、主要分项工程施工方法和技术措施：
1.1施工测量：
1、施工测量准备工作
（1）定线依据：所有测量定线依据测绘单位所测设桩位及水准点资料。
（2）仪器、量具
2、对施工测量的要求
（1）测量人员要有高度的责任心，施工前应认真看技术交底，明白放线内容，熟悉放线步骤。
（2）对任何放线工作坚持必有校核的作业原则，做到心中有数。（3）爱护仪器，严禁对测量器具的人为损坏，禁止坐仪器盒、塔尺等，对各种器具定时进行检验、保养，使之处于良好的状态，保证放线的准确性和精度。
（4）测量人员放线时，必须要严格按照测量规范进行操作，避免出现错误。
3、施工测量检查
（1）对每一步施工测量成果要进行复查校核，无误后方可申报上级检查，需监理现场认可后方能进行下步施工。
（2）做好测量日志，保证资料的完整。
4、竣工测量：
工程完工后进行竣工测量，按要求测量工程的平面图，在图中标出有关结构物的位置、高程、相对关系和建筑物接近界的距离。
1.2直埋管道工程施工方法和技术措施：
直埋管道工程施工流程：
测量放线土方开挖铺砂垫层固定支架安装管道安装管道冲洗调试防腐保温修补、管道接口保温管顶填盖中砂回填土夯实竣工测量竣工验收。
2、测量放线、土方开挖
（1）根据建设单位所提供的图纸高程点做好验线和护桩工作，土方开挖前应进行工程测量，包括平面测量和高程测量。与本设计图纸不一致处应按实际情况作调整。并根据设计图纸管道埋深和边坡比放出管道沟槽开挖边线；
（2）土方开挖应按本设计要求，并根据实际情况进行调整。当现场条件不能满足开槽上口宽度要求时，应按《建筑基坑支护技术规程》JGJ120进行边坡支护。管道沟底宽度见施工图中的剖面图，边坡为1:0.15；
（3）土方开挖前应制定对开挖范围内的各种障碍物（已有地下管线
与构筑物、相邻建筑物和地上设施）的保护措施并取得有关单位的同意和配合。沟槽开挖采用机械开挖，人工清底，开挖前必须与甲方和有关单位协调地下是否有管线和电缆，采用人工开挖探坑的方法来探明地下管线和电缆等。
（4）土方开挖时，边挖边倒，机械开挖到设计标高以上20cm后，采用人工清底到设计高程，多余土方堆在沟槽一侧1米以外，且高度不得超过1.5米；石块及渣土外运。遇有土质变化时或局部超挖部分采用细土分层夯实，达到与原土壤密实度相同；
（5）管道焊口处需要人工开挖工作坑，管道两侧及底部的工作坑不得小于600mm。
（6）土方开挖时必须按有关规定设置沟槽边护栏、夜间照明灯及指示红灯等设施并按需要设置临时道路；
（7）土方工程完成后应测量管线位置、槽底高程、坡度、平面拐点、坡度拐点，合格后方可开始下一道施工工序。
3、填砂要求：
（1）管道安装前，应先清除沟槽内积水，在沟底铺100mm厚中砂，在直线沟槽内每隔5米（距离焊口1米）码放一层100mm厚砂袋（与沟槽底同宽），然后放置管道。
（2）管道水压试验前，管顶150mm以下沟槽内必须填实中砂，管道接头工作坑回填可采用水撼砂的方法分层撼实。
（3）回填土中应按设计要求铺设警示带。
4、管道安装：
（1)直埋管道采用工厂预制带高密度聚乙烯保护层保温管道。保温材料应为发泡聚氨酯，制作保温层前应进行管道表面抛光处理，保证管道、保温材料、外保护层之间紧密接合。
（2)直埋管道均采用焊接钢管焊接连接，采用自制倒链进行管道对口、点焊及焊接固定。公称直径大于或等于DN400mm的钢管,焊缝根部应进行封底焊接；封底焊接宜采用氩气保护焊。
（3）施焊焊工必须持证上岗，焊工应持有符合现行国家标准[现场设备工业管道焊接工程施工及验收规范]GB50236规定的有效合格证,应在合格证准予的范围内焊接；施焊前必须开用火证，设专人防火。（4）沟槽挖好后，经测量无误铺垫100mm厚中砂，由测量员放出管道中心线和小室边线，然后采用机械和人工进行下管，下管时采用大绳和吊装软带，注意不要破坏保温层；管道运输、储存过程中应采取封闭端口等保护措施，不得损伤外保护层和端口。
（5）管道下入槽内后，找正对口，对管前必须将管内杂物清理干净，点口固定，无缝DN159管道点口数量应不小于8点，点焊长度为50mm，点口要牢固，管端采用砂轮机打成V型坡口，手工打磨、焊接时每层焊缝宽度为焊条直径的0.8—1.2倍，一律采用经过烘烤的T422焊条；
（6）管道壁厚在3—9mm时，其对口间隙及钝边为1—2mm，坡口角度为65°~75°；管道壁厚在9—26mm时，其对口间隙及钝边为1—3mm，坡口角度为55°~65°；对口时错口允许偏差1mm。有缝管道对口时，纵缝之间应相互错开100以上；管道任何位置不得有十
字形焊缝；管道支架处不得有环形焊缝；在有缝钢管上焊接分支管时，分支管外壁与其他焊缝中心的距离，应大于分支管外径，且不得小于70mm。
（7）焊缝表面质量检验应符合下列规定：
检查前应将焊缝表面清理干净，焊缝尺寸应符合要求；焊缝表面应完整，高度不应低于母材表面，并与母材圆滑过渡；不得有表面裂纹气孔夹渣及熔合性飞溅物等缺陷；咬边深度应小于0.5mm，且每道焊缝的咬边长度不得大于该焊缝总长的10%；表面加强高度不得大于该管道壁厚的30%，且小于或等于5mm；焊缝宽度应焊出坡口边缘2-3mm；表面凹陷深度不得大于0.5mm,且每道焊缝表面凹陷长度不得大于该焊缝总长的10%；焊缝表面检查完毕应填写检测报告检测报告。
（8）电焊焊接有坡口的钢管及管件时，焊接层数不得少于两层，在壁厚为3-6mm,且不加工坡口时,应采用双面焊,管道接口的焊接顺序和方法不应产生附加应力；多层焊接时第一层焊缝根部应均匀焊透不得烧穿,各层接头应错开,每层焊缝的厚度宜为焊条直径的0.8-1.2倍，不得在焊件的非焊接表面引弧；每层焊完后,应清除熔渣飞溅物等,并进行外观检查,发现缺陷应铲除重焊。
（9）在零度以下的气温中焊接应符合下列规定：
清除管道上的冰、霜、雪；在工作场地做好防风防雪措施；预热温度可根据焊接工艺制定，焊接时，应保证焊缝自由收缩和防止焊口的加速冷却；应在焊口两侧50mm范围内对焊件进行预热；在焊缝未完
全冷却之前，不得在焊缝部位进行敲打；在焊缝附近明显处应有焊工钢印代号标志；不合格的焊接部位，应采取措施进行返修，同一部位焊缝的返修次数不得超过两次。
（10）管段连接处焊接完成后应进行100%严密性水压试验，焊接不合格者应返工。
（11）每天施工收工前，必须将管道敞口处临时堵好，不得有污水、污物流入管内。
5、固定支架安装：
（1）管道就位前，必须按设计要求间距、材料将管道支架制作好，并固定牢固，保证管道的坡度和坡向。
（2）所有支管道均设置固定支座（详见设施-3），固定支座统一设置在距离主管道8米处。采用工厂预制的与管道一体的保温固定支架。（3）管道水压试验前，必须将固定支架做好，以免造成管道移位。
6、打压、防腐、冲洗、调试：
（1）管道安装完毕后应进行强度试验，强度试验压力为2.4MPa。首先将压力升高至2.4MPa并维持10分钟，无渗漏、无压降后，将压力降至1.6MPa并维持30分钟，无渗漏、无压降为合格。
（2）管道全部安装完成后应进行严密性试验。严密性试验压力为2.0MPa。将压力升高至2.0MPa，管道、焊缝、管道附件无变形和渗漏，稳压1小时后压降不大于0.05MPa为合格。
（3）严密性试验合格后进行接口保温。保温时应首先清除管道表面油污、水分和其他杂质。。接口保温采用套袖连接，套袖与管道保护
外壳之间采用热熔焊连接，连接完成后做气密性试验。气密性试验合格后进行聚氨酯发泡，发泡时环境温度不得低于10℃。接口保温及保温补损由厂家施工。
（4)系统运行前应进行管道冲洗，采用白色滤纸检查管道出水，至无污物为合格。
（5）预留接口管端应设置盲板，并采用末端套管将管端严密密封，保温材料不得外露。
（6）管道系统调试另见调试方案。
7、井室砌筑
（1）钢筋混凝土的模板、钢筋、混凝土等分项工程的施工应符合现行国家标准[混凝土结构工程质量验收规范]GB50204的规定，并应符合设计要求。
（2）模板安装质量应符合下列规定：模板安装应牢固模内，尺寸准确，模内木屑等杂物应清除干净；模板拼缝应严密，在灌注混凝土时不得漏浆。
（3）钢筋成型质量应符合下列规定：绑扎成型时，应采用钢丝扎紧，不得有松动、移位等情况；绑扎或焊接成型的网片或骨架应稳定牢固，在安装及浇筑混凝土时不得松动或变形。
（4）混凝土质量应符合下列规定：混凝土配合比必须符合设计规定，混凝土垫层、基础表面应平整，不得有石子外露；构筑物不得有蜂窝、露筋等现象。
（5）井室在主路上时采用“重型五防”型井盖，其他部位的井室采
用普通型井盖。
8、回填土：
（1）沟槽、检查室的主体结构经隐蔽工程验收合格及竣工测量
后，应及时进行回填。
（2）回填时应确保构筑物的安全，并应检查墙体结构强度、外墙防水抹面层强度、盖板或其他构件安装强度，当能承受施工操作动荷载时，方可进行回填。
（3）回填前应先将槽底杂物清除干净，如有积水应先排除；回填土应分层夯实；回填土中不得含有碎砖、石块、大于100mm的冻土块及其他杂物。
（4）直埋保温管道沟槽回填时，还应符合下列规定：回填前，应修补保温管外护层破损处；管顶或结构顶以上范围内应采用轻夯夯实；管道接头工作坑回填可采用水撼砂的方法分层撼实；回填土中应按设计要求铺设警示带；弯头、三通等变形较大区域处的回填应按设计要求进行；设计要求进行预热伸长的直埋管道回填方法和时间应按设计要求进行。
（5）回填土铺土厚度应根据夯实或压实机具的性能及压实度
要求而定；虚铺厚度宜符合下列规定：振动压路机夯实虚铺厚度不大于400mm；压路机夯实虚铺厚度不大于３00mm；动力夯实机夯实虚铺厚度不大于２５0ｍｍ；木夯夯实虚铺厚度应小于２00mm。（6）管顶或结构顶以上500mm范围内,应采用轻夯夯实,严禁采用动力夯实机或压路机压实;回填压实时,应确保管道或结构的安全。
6、工艺管道施工方案 新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目 热力站项目 管道安装施工方案 编制： 审核： 批准： 中国化学工程第九建设有限公司 新疆广汇项目部
一编制说明 本方案新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目 热力站管道施工方案，本工程包括，⑴自热力站至动力站的高温高压蒸汽管道⑵自动力站至热力站的除氧水管道⑶自动力站至热力站的启动蒸汽管道⑷自动力站至730总变之前的东西分支管廊处的硫酸管道⑸自动力站至东西向分支管廊上与新佑公司设计分界点的液氨管道。 热力站钢结构及管道由浙江城建煤气热电设计院有限公司设计,业主为新疆广汇能源有限公司, 监理单位是河南中大工程监理有限责任公司。 二编制依据 新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目热力站管廊管施工图纸 《工业金属管道工程施工及验收规范》-------------------------GB50235-2010 《现场设备、工业管道焊接工程施工及验收规范》--------------GB50236-2011 《现场设备、工业管道焊接工程施工及规范》----------------- GB50236-2011 《化工金属管道工程施工及验收规范》-------------------------HG20225-95 《压力管道规范工业管道第四部分：制作与安装》-------GB/T20801.4-2006 《管道支吊架手册》----------------------------------------Y83-J01 《火力发电厂汽水管道支吊架设计手册》-----------------------西北电力设计院 其它业主有关规定 三工程概况 新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目为扩建工程。我单位承建本方案新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目热力站管道安装, 主要工艺介质有高温高压蒸汽、除氧水、启动蒸汽、硫酸、液氨。管道主要的材质有20＃、12Cr1MoVG管等，各种规格、材质管道米数总长约为6500米。 由于本单位施工面较广，切高空作业较多，施工难度大；本地区春秋两季风沙大，夏季又十分炎热，部分管廊管道在一期已经投产的厂区内，需要与各个车间配合，每天动工前需开动火票作业，且路过污水处理车间，属于有毒有害区域，工程工期要求十分紧张，需要大量投入人力和机具。综合上述原因，施工成本将大幅度提高。 四施工准备 1.施工技术准备 施工前，技术人员对图纸进行审查,发现问题及时与业主和设计沟通，尽量施工前发现并处理问题。
H B D J/ 广西贵港甘化股份有限公司热能中心节能降耗技改工程 工艺管道施工方案 编制人：日期：年月日 审核人：日期：年月日 审批人：日期：年月日 湖北省电力建设第一工程公司 贵港甘化技改工程项目经理部 { 2017年月日
目录 一、工程概况： (1) 二、编制依据 (1) 三、主要工程量 (1) 四、施工部署： (2) 施工规划： (2) 劳动力计划： (2) 施工机械计划 (3) 检测仪器计划 (3) 辅助用料： (4) 五、施工工艺要求： (5) 施工工序 (5) 施工前的准备工作 (5) 材料的验收 (6) 阀门检验： (6) 管道预制 (7) 管道的焊接 (8) 焊接检验 (11) 支、吊架安装 (12) 管道的安装 (12) 管道的压力试验 (13) 六、管道防腐： (16) 管道防腐的范围： (16) 表面除锈： (16) 防腐涂层： (16) 七、质量保证措施 (16) 质量措施 (16) 质量控制点： (18) 八、特殊气候条件下的施工 (19) 九、安全管理及保证措施： (19)
一、工程概况： 本工程为华西能源工业股份有限公司EPC项目，项目位于广西省贵港市，本工程为技改项目，建设规模为新建一台65t/h生物质循环流化床锅炉(型号:HX65/型)和一台65t/h蔗渣锅炉(型号:HX65/型)、一台15MW背压式汽轮机；以及相应的配套辅机、附属设备和相关系统管道。 本工程主要工艺管道系统有：主蒸汽管道、主给水管道、工业水管道、除氧给水管道、疏水及排污系统管道、压缩空气管道、锅炉本体管道、化水系统管道等，管道施工图纸由华蓝设计（集团）有限公司设计。 二、编制依据 本方案编制依据以下资料： 本工程施工合同、会议纪要和相关资料。 《电力建设施工技术规范第5部分:管道及系统》DL 《火力发电厂焊接技术规程》 DL/T 869-2012 《钢制承压管道对接焊接接头射线检验技术规范》 DL/T 821-2002 《火力发电厂水汽化学监督导则》 DL/T 561-95 《涂装前钢材表面锈蚀等级和除锈等级》 《电力建设施工质量验收及评价规程》 DL/T 华蓝设计（集团）有限公司的设计图纸 三、主要工程量 主要工作量
架空供热管道施工方案 一、施工准备 (一)、技术准备 1、施工人员已熟悉掌握图纸,熟悉相关国家或行业验收规范与标准图等。 2、已有经过审批的施工组织设计施工方案,并向施工人员进行交底。 3、技术人员应向班组进行技术交底、质量安全交底,使施工人员掌握操作工艺。 (二)、材料准备 1、管材:管材应有产品合格证,管材不得弯曲、无锈蚀、无飞刺、重皮及凹凸不平等缺陷。 2、管件符合现行标准,有出厂合格证,无偏扣、乱扣、方扣、断丝与角度不准等缺陷。 3、各类阀门有出厂合格证,规格、型号、强度与严密性试验符合设计要求。丝扣无损伤,铸造无毛刺、无裂纹,开关灵活严密,手轮无损伤。 4、附属装置:减压阀、疏水器、过滤器、补偿器、法兰等应符合设计要求,应有产品合格证及说明书。
5、型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电焊条等符合设计要求。 (三)、机具、工具 1、主要机具 2、主要工具
(四)、作业条件 1、施工所需临时设施及“三通一平”已经解决,现场各种预制场地已经落实。离现场较近,运输方便;在雨季不会积水。 2、管道、管件及阀门均已检验合格,具有技术资料,并与设计核对正确无误。 3、管道两端起止点的设备已安装好,并且设备的二次灌浆的强度已经达到要求。 (五)、施工组织及人员准备 1、施工组织应保证重点,统筹安排; 2、采用先进技术,推进施工标准化、机械化; 3、科学地安排施工计划,保证连续均衡举进行施工;
4、保证工程质量,做到安全施工; 5、讲究经济效益,努力降低工程成本; 6、应配备有较高业务水平的管道技术人员、土建技术人员; 7、应配备满足施工需要的技术工人,如管道工、电焊工、气焊工、油漆工、起重工、泥瓦工等。 二、管道及配件安装 (一)、材料质量要求 1、主要材料、成品、半成品、配件、与设备必须具有质量合格证明文件,规格、型号及性能监测报告应符合国家技术标准或设计要求,进场时应做检查验收,并经监理工程师核查确认。 2、所有材料进场时应对品种、规格、外观等进行验收。包装应完好,表面无划痕及外力冲击破损。 3、管材钢号应从耐压、耐温两方面满足工作条件的要求,耐压 从管壁厚度上解决,耐温根据从介质工作温度的不同选用不同的钢号。 4、管道上使用冲压弯头时,所使用的冲压弯头外径应与管道外径相同。 (二)、工艺流程 架空敷设施工工艺流程:
目录 一、编制依据： (3) 二、工程概述 (3) 工程地址: (3) 室外直埋管道系统： (3) 工程特点： (4) 三、施工准备 (4) 施工管理人员准备： (4) 技术准备： (6) 劳动力准备： (7) 设备选型、主材审定： (7) 主要施工机械设备及工具准备： (9) 现场临时设施： (10) 四、施工进度计划 (11) 施工工期安排： (11) 施工进度计划表（见附表） (14) 施工准备过程： (21) 施工部署： (22) 生产组织： (25) 施工任务划分： (12) 施工机具维护使用要求： (12)
五、主要分项工程施工方法和技术措施： (12) 施工测量： (12) 直埋管道工程施工方法和技术措施：...... 错误!未定义书签。 雨季施工措施.......................... 错误!未定义书签。 质量目标和保证措施：.................. 错误!未定义书签。 安全、消防保证措施：.................. 错误!未定义书签。 临时用电要求： (26) 环境保护及文明施工 (27)
一、编制依据： 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《建筑工程施工质量验收统一标准》（GB50300-2001） 《城镇直埋供热管道工程技术规程》（CJJ/T81-98） 《砌体工程施工质量验收规范》（GB50203-2002） 《现场设备、工业管道焊接工程施工及验收规范》GB50236—98《给水排水管道工程施工及验收规范》（GB50268-97） 《工业金属管道工程施工验收规范》GB50235-97 《城镇供热管网工程施工及验收规范》（CJJ28-2004） 根据施工现场实地考察情况、施工单位实力和材料供应情况符合要求 二、工程概述 工程地址: 室外直埋管道系统： 1、管径≤DN32时采用无缝钢管，管径＞DN32时采用焊接钢管。管道焊接连接。 2、采用工厂预制带高密度聚乙烯保护层聚氨酯发泡保温管道。保温层厚度：管径＞DN32时保温层厚度不小于50mm。 3、现场接头按照直管段保温一米为一处；管道T型三通按直管段保温2米为一处；管道弯头均直管段保温一米为一处，由直埋保温管道制造厂根据实际要求定制。 4、管道T型三通、跨接三通等管件应采用工厂预制部件。 5、室外沟槽开挖约410米，直埋管道焊接安装约1170米，阀门安装
第一章、编制说明 第一节、编制依据 一、三河市新天地小区二期工程招标文件； 二、三河市新天地小区二期工程换热站设计施工图； 三、现场勘察取得的资料、数据； 四、相关施工及验收规范。 第二节、编制原则 以满足业主期望为目标，按照“技术领先、资源可靠、施工科学、组织合理、措施得力”的指导思想，遵循下列原则编制本标书： 一、在充分理解招标文件的基础上，以设计文件及有关规范为依据，通过仔细的现场和调查，编制经济科学、切实可行的施工组织设计。 二、质量目标明确，施工中采用先进的技术和设备，严格管理，保证措施完善，确保工程质量达到合格，争创精品工程。 三、安全目标明确，安全措施可靠，制度完善，确保施工安全。 四、工期目标明确，合理进行施工部署，制定可行、高效的施工进度计划，协调统一，确保总体工期要求的实现。 五、施工中做到安全、保护环境、文明施工，同时制定相应的保证措施。 六、遵守招标文件中各项条款要求，全面响应招标文件，认真贯彻业主及其授权人或代表的指示、指令和要求。 七、自始至终对施工现场实施全员、全方位、全过程的严密监控、科学管理的原则。 八、对业主负责，强化精品意识，同时搞好外部及配合单位的协调工作。 第三节、主要施工及验收规范 一、《城镇供热管网工程施工及验收规范》（CJJ28—2004） 二、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002） 三、《工业金属管道工程施工及验收规范》（GB50235—97） 四、《工业设备及管道绝热工程施工及验收规范》（GBJ126-89） 五、《现场设备、工业管道焊接工程施工及验收规范》（GB50236—98） 六、《压缩机、风机、泵安装工程施工及验收规范》（GB50275—98） 七、板式换热机组（CJ/T 191-2004） 八、北京市热力集团供热系统技术标准和室外热力管线施工的有关标准、规范
项目 工艺专业 施 工 方 案 *************** 有限公司
XXXX 年X 月 工艺专业施工方案 一、工程概况及特点： *******项目B厂区是一条生产****的生产线，整个工程主要包括工艺生产线部分和公用工程部分。涉及的工艺主要有********的生产工艺，每个工艺 过程均由工艺设备、管线和公用工程配套设备、管线组成；项目独立的公用工程部分包括锅炉房及其配套设施、压空站、变电站、机修、中心理化室、电信及自控管理室等。 ******项目包括的工房多，工房分布较广，几乎每个工房均由多个专业组成，专业间相互联系较密切，不同工房的工作内容千差万别。工艺专业的工作内容包括工房内的安装和外线管道的安装，工房内的安装工作为设备安装和工艺管道的安装，外线的安装主要为室外溶剂管和送药管的安装工作。 二、施工所采用的规程、规范及相关技术标准 1、各工房工艺专业施工图和室外部分工艺专业施工图； 2、项目工艺专业安装总说明； 3、建筑工程施工质量验收规范(GB50242-2002); 4、压缩机、风机、泵安装工程施工及验收规范( GB50275-98)； 5、现场设备、工业管道焊接工程施工及验收规范( GB50236-98); 6、工业金属管道工程质量检验评定标准(GB50184-93)； 7、工业设备及管道绝热工程质量检验评定标准(GB50185-93)。 三、主要施工工程量 1、室内施工工程量
2、室外施工工程量 四、施工要求及方法、步骤 1. 设备安装前检查设备外观、规格、焊缝、附件、管口方位是否符合设计要求，有无损坏，相 关的技术资料，合格证书是否齐全。 2. 核对设备基础尺寸，地脚螺栓预留孔尺寸，标高是否符合工艺定位尺寸，清除地脚螺栓预留 孔中地油污、碎石、泥土、积水；清洗地脚螺栓的螺纹和螺母；凿平放置垫铁部位的表面。 3. 按施工图和有关建筑的轴线及标高线，划定设备安装的基准线。 4. 确定设备的吊装点，核算吊装梁的承载载荷，选用强度足够的吊装机具，钢丝绳，卡环。 5. 吊装设备时只能在设备支耳或吊装环上固定吊环，不得在工艺接管上固定吊环，设备就位应 符合施工图设计方位和标高。 6. 确定设备找正、调平的定位基准面、线或点，设备的找正，调平均应在给定的测量位置上进 行检验，可选择在设备上应为水平或铅垂直的主要轮廓面；复检时不得改变原来测量的位置。 7. 在找正、调平设备时可米用垫铁，应符合各类机械设备安装规范，安装在 金属结构上的设备调平后，垫铁应与金属结构用焊焊牢。 8. 埋设预留孔中的地脚螺栓，地脚螺栓在预留孔中保持垂直，无倾斜，地脚螺栓任一部分离孔 壁的距离应大于15mm，地脚螺栓底端不应碰孔底。 9. 进行预留孔地脚螺栓之间的灌浆采用细碎石混凝土，强度应比基础的混凝土强度高一级。 10. 待地脚螺栓预留孔的混凝土达到强度的75%以上按地脚螺栓各螺栓的拧紧力应均匀。 11. 在原设备找正、调平测量的位置上进行复检精度，保证安装精度。 五.机械设备、工艺管道安装机具
室外供热管道安装施工工艺标准 SGBZ-0516室外供热管道安装 施工工艺标准 依据标准：
《建筑工程施工质量验收统一标准》 GB50300- 《建筑给水排水及采暖工程施工质量验收规范》 GB50242- 1、范围 本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道（包括直埋、地沟或架空管道）安装工程。 2、施工准备 2.1材料要求 2.1.1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。 2.1.2管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 2.1.3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。 2.1.4附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。 2.1.5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。 2.2主要机具： 2.2.1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
2.2.2工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。 2.3作业条件： 2.3.1安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。 2.3.2安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。 2.3.3安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。 3、操作工艺 3.1工艺流程： 3.1.1直埋：
1总述 1.1工程概况 为了满足日益增长的用热需求，改善该区域供热质量。泾阳县周边棚户区改造配套基础设施项目热力管网1208.6米(426*7 840米;529*7 278.6米；630*8 80米；133*4 10米）。本项目工程范围粮集路—金柳大街段。采用直埋式预制保温管，供水保温材料聚异氰尿酸酯保温层和玻璃钢或高密聚乙烯外护管组成；回水材料聚氨酯保温层和玻璃钢或高密聚乙烯外护管组成。 1.2工程特点 本工程管道设计压力1.6MPa，采用自然补偿和方形补偿相结合的方式。供水管道130℃，回水管道70℃。 1.3工程主要施工内容 主要工程内容包括基坑开挖、支护、管道支架制作、安装；管道焊接、安装及管道压力试验、吹扫、探伤，保温等。 2编制依据 1、图纸及有关技术文件。 2、《城镇供热管网设计规范》CJJ34-2010 3、《工业金属管道设计规范》GB50316-2000(2008修订版） 4、《压力管道安全管理与监察规定》（劳部发【1996】140号） 5、《供热工程制图标准》CJJ/T78-1997。 6、《城镇直埋供热管道工程技术规范》CJJ/T81-2013
3 施工进度计划 1、1施工机械及材料计划表
14 撬 杠 根 6 15 电缆线 米 300 16 磨光机 Φ150 台 5 1、2根据施工图纸，确定管线的布置，结合现场的实际情况，测量并规划出管道沟槽的开挖计划，裁出路面开挖尺寸，组织挖掘设备进场施工。管沟开挖以设计绝对高程坡度，断面以设计尺寸为准，管沟开挖至设计高程后应找平并对基槽进行清理，将沟中大于50mm 粒径的石块清理干净，清理干净待甲方、监理方对基础验收合格后方可进行基础灰土施工。 1、3基础开挖严格按照设计要求放坡，开挖过后及时做安全防护，打支撑。在基坑开挖期间，设专人检查基坑稳定。基坑四周做安全防护，用彩钢瓦或密目网封闭。 4施工方法 1、安装顺序 2、管道安装 2.1管道预处理 管道表面防锈应为Sa2.5级，粗糙度40-70UM 。 2.2管道焊接 2.2.1焊材管理 A 焊材须按焊材管理制度严格管理。 B 焊材要有齐全的材质证明并经检验确认后方可入库。 管道组管道 管道试防腐管道交

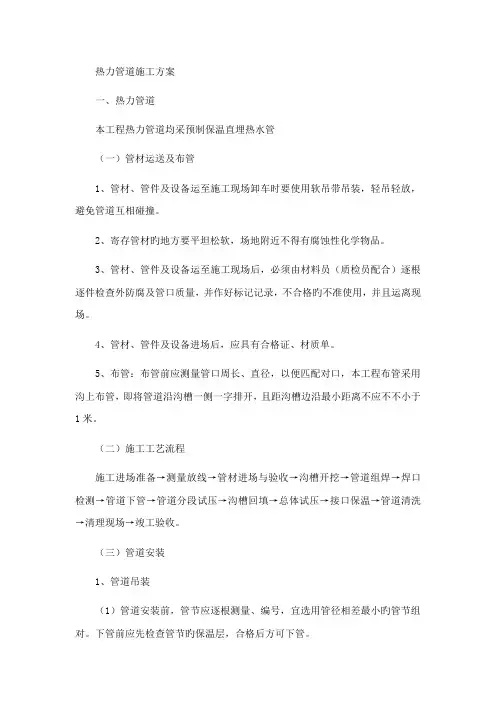

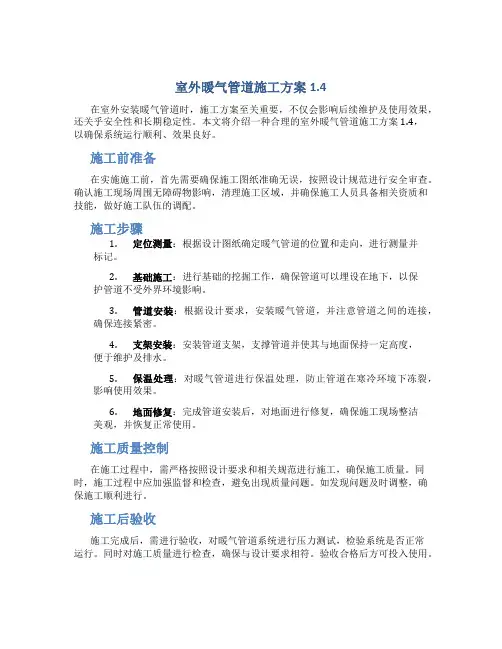

热力管道施工方案 一、热力管道 本工程热力管道均采预制保温直埋热水管 （一）管材运输及布管 1、管材、管件及设备运至施工现场卸车时要使用软吊带吊装，轻吊轻放，避免管道互相碰撞。 2、存放管材的地方要平坦松软，场地附近不得有腐蚀性化学物品。 3、管材、管件及设备运至施工现场后，必须由材料员（质检员配合）逐根逐件检查外防腐及管口质量，并作好标识记录，不合格的不准使用，并且运离现场。 4、管材、管件及设备进场后，应具备合格证、材质单。 5、布管：布管前应测量管口周长、直径，以便匹配对口，本工程布管采用沟上布管，即将管道沿沟槽一侧一字排开，且距沟槽边缘最小距离不应小于1米。 （二）施工工艺流程 施工进场准备→测量放线→管材进场与验收→沟槽开挖→管道组焊→焊口检测→管道下管→管道分段试压→沟槽回填→总体试压→接口保温→管道清洗→清理现场→竣工验收。
