输电线路防雷接地技术研究

云南地区35kV输电线路防雷研究摘要：35kV输电线路防雷工作受设备本体、接地、地形、防雷措施等各种影响，具有运行历史长，设备老旧，绝缘水平低等特点，目前还没有系统的35kV输电线路防雷治理方案。

本文对35kV输电线路防雷特性及防雷措施进行分析，得出宜将加装线路避雷器作为主要防雷措施的结论，并提出避雷器布点优化方法。

关键词：35kV输电线路；防雷措施；雷击概率；布点优化0研究背景云南山区极多，35kV输电线路所处地形地貌复杂，区域雷电活动强烈，然而35kV输电线路普遍存在网架薄弱、线路老化、大多无架空地线和接地网、耐雷水平低等客观条件，不仅受到常规直击雷的影响，同时也会因雷击地面产生的感应过电压而发生闪络跳闸。

135kV输电线路防雷特点分析35kV输电线路同110kV及以上输电线路相比，具有以下特点：表1 35kV输电线路防雷特点防雷要素35kV输电线路110kV及以上输电线路绝缘绝缘子放电电压U50%在360kV左右（绝绝缘子放电电压U50%在水平缘水平低）550kV以上避雷线大多仅在变电站进线段1-2km架设避雷线全线架设双根避雷线接地装置大多为自然接地杆塔接地线专用接地防雷措施大部分没有任何防雷措施，少部分安装接闪器、氧化锌避雷器特殊地形处、强雷区处杆塔加装并联间隙、可控针、接闪器、氧化锌避雷器等防雷措施2 雷害原因分析2.1 雷害类型雷击主要有三种形式，分为：绕击雷、反击雷、感应雷，本文在研究35kV输电线路防雷时将绕击雷、反击雷归为直击雷。

反击：雷电直击于线路架空地线或杆塔时，雷电流一部分经架空地线流向线路两侧，大部分经杆塔及接地装置流入大地，引起塔顶电位升高，而造成绝缘子串的闪络放电，这种现象称为反击。

绕击：雷电绕过架空地线直击于导线，而造成绝缘子串的闪络放电，这种现象称为绕击。

感应雷：落雷并非击中线路杆塔本体,而是击在杆塔附近地面,在线路杆塔上形成瞬时抬升的感应电压而击穿绝缘,从而引起跳闸的故障。

输电线路防雷接地措施的重要性及维护探讨随着电力系统的不断发展和完善，输电线路的防雷接地措施越来越受到重视。

由于输电线路在各种气候条件下均需要保持稳定的运行状态，因此对于输电线路的防雷接地措施的重要性不可忽视。

本文将从防雷接地措施的必要性、影响因素和维护方法等方面展开探讨。

一、防雷接地措施的必要性1. 保障电力系统的安全运行2. 保障输电线路设备的安全性输电线路设备在雷电天气下极易受损，特别是塔架和绝缘子等部件，若遭到雷击而受损，会直接影响输电线路的正常运行。

通过有效的防雷接地措施，可以大大降低输电线路设备受雷击的风险，保障设备的安全性。

3. 保障供电可靠性对于输电线路而言，供电可靠性是其最基本的要求之一。

雷电天气可能导致输电线路的短路、烧毁等故障，而这些故障将直接影响供电的稳定性和可靠性。

加强防雷接地措施，有助于提高输电线路的供电可靠性。

1. 输电线路周围的自然环境自然环境是影响防雷接地措施效果的重要因素之一。

例如地形、植被、降雨、降雪等因素都会对输电线路的防雷接地产生一定影响。

而在严酷的自然环境下，如高寒、高温、多雨、多雪等地区，防雷接地措施的设计和维护将更加复杂和困难。

2. 输电线路的设计和建设标准输电线路的设计和建设标准也直接影响到防雷接地措施的有效性。

在设计和建设阶段，就应当考虑到当地的气候特点以及地形条件，合理设置雷电防护装置和接地设施，以保证输电线路在各种气候条件下的安全运行。

3. 防雷接地设施的维护和管理对于已建成的输电线路，接地设施的维护和管理也直接关系到防雷接地措施的有效性。

只有定期进行接地设施的检测、维护和修复工作，才能保证防雷接地措施的有效性。

2. 加强接地系统的管理对于接地系统，必须加强其管理工作。

建立健全的接地设施档案和管理制度，对接地设施的建设、维护、管理等方面进行规范和监督，确保接地设施的安全稳定运行。

3. 加强人员培训加强相关人员的防雷接地知识培训，提高其对防雷接地措施的认识和理解，加强对防雷接地设施的维护和管理工作，提高接地设施的维护水平。

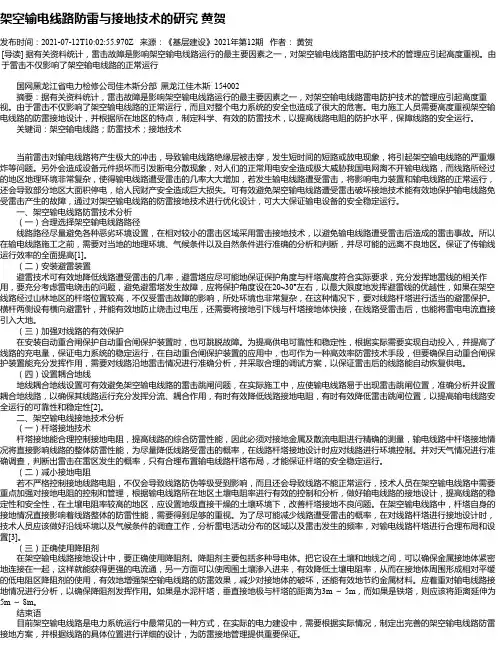

架空输电线路防雷与接地技术的研究黄贺发布时间：2021-07-12T10:02:55.970Z 来源：《基层建设》2021年第12期作者：黄贺[导读] 据有关资料统计，雷击故障是影响架空输电线路运行的最主要因素之一，对架空输电线路雷电防护技术的管理应引起高度重视。

由于雷击不仅影响了架空输电线路的正常运行国网黑龙江省电力检修公司佳木斯分部黑龙江佳木斯 154002摘要：据有关资料统计，雷击故障是影响架空输电线路运行的最主要因素之一，对架空输电线路雷电防护技术的管理应引起高度重视。

由于雷击不仅影响了架空输电线路的正常运行，而且对整个电力系统的安全也造成了很大的危害。

电力施工人员需要高度重视架空输电线路的防雷接地设计，并根据所在地区的特点，制定科学、有效的防雷技术，以提高线路电阻的防护水平，保障线路的安全运行。

关键词：架空输电线路；防雷技术；接地技术当前雷击对输电线路将产生极大的冲击，导致输电线路绝缘层被击穿，发生短时间的短路或放电现象，将引起架空输电线路的严重爆炸等问题。

另外会造成设备元件损坏而引发断电分散现象，对人们的正常用电安全造成极大威胁我国电网离不开输电线路，而线路所经过的地区地理环境非常复杂，使得输电线路遭受雷击的几率大大增加，若发生输电线路遭受雷击，将影响电力装置和输电线路的正常运行，还会导致部分地区大面积停电，给人民财产安全造成巨大损失。

可有效避免架空输电线路遭受雷击破坏接地技术能有效地保护输电线路免受雷击产生的故障，通过对架空输电线路的防雷接地技术进行优化设计，可大大保证输电设备的安全稳定运行。

一、架空输电线路防雷技术分析（一）合理选择架空输电线路路径线路路径尽量避免各种恶劣环境设置，在相对较小的雷击区域采用雷击接地技术，以避免输电线路遭受雷击后造成的雷击事故。

所以在输电线路施工之前，需要对当地的地理环境、气候条件以及自然条件进行准确的分析和判断，并尽可能的远离不良地区。

保证了传输线运行效率的全面提高[1]。

２２０ｋＶ高压输电线路防雷接地技术探析陈　卓　陈嘉康（国网重庆电力公司北碚供电分公司）摘　要：我国高压输电线路中２２０ｋＶ电路分布较为广泛，此类电路往往通过户外架空方式进行连接，因此，容易受到环境因素影响出现故障，如常见的雷击故障是破坏高压输电线稳定运行的主要因素之一。

为保障电路安全，本文对２２０ｋＶ高压输电线路防雷接地技术进行探析，详细分析常见的高压输电线路雷击形式，并针对防雷接地技术的实际情况，提出２２０ｋＶ高压输电线路防雷接地技术的设计和使用方式，全面提高防雷措施的有效落实程度，保障输电线路安全运行。

关键词：２２０ｋＶ；高压；输电线路；防雷接地技术；继电保护０　引言输电线路受到雷电威胁较大，在电路连接设计时，需要考虑其防雷性能和特点，确保防雷效果符合要求，保障高压电路的正常使用。

目前常见的防雷方式可以归纳为两种，其一为将雷电阻挡在设施之外，避免雷电进入而影响系统运行；其二为将雷电引导到其他区域，减轻雷电对重点区域相关设备的影响。

１　２２０ｋＶ输电线路雷击形式高压输电线在被雷击时会发生闪络，以此为依据，将输电线路的雷击形式分为两类：其一为直击。

在雷电直击塔顶避雷线时，电流会通过避雷线传导入相邻的杆塔结构，随着杆塔传输到大地。

该情况下一部分雷电电压会留在杆塔中，与导线上的电位形成高位电压差，从而引发杆塔导线闪络。

此类雷击故障在山区输电线中发生概率相对较高。

其二为绕击。

在雷电经过线路时，受到电感影响，容易出现雷电绕击故障，发生时会产生瞬间高压，使导线电位快速提高，此时导线的电位差与杆塔电位差相差过大，引起绝缘子串击穿放电，随之出现闪络现象［１］。

由于绕击产生的瞬时电压和电流较大，使其危害相对较大且发生较为频繁，其中高压线路发生概率更大，一般占总绕击的８０％左右。

对其产生原因进行分析，能够发现其与高压线路保护角有关，具体公式如下：Ｐａ＝β槡ｈ／８６－３ ３５（１）其中，Ｐａ为输电线路绕击率；β为高压线路保护角。

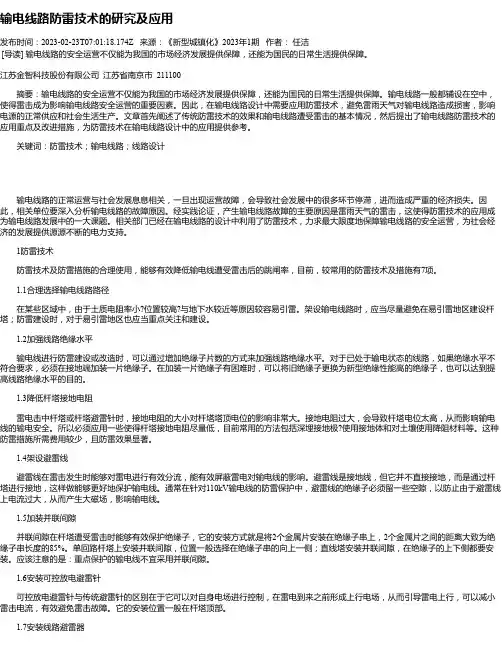

输电线路防雷技术的研究及应用发布时间：2023-02-23T07:01:18.174Z 来源：《新型城镇化》2023年1期作者：任洁[导读] 输电线路的安全运营不仅能为我国的市场经济发展提供保障，还能为国民的日常生活提供保障。

江苏金智科技股份有限公司江苏省南京市 211100摘要：输电线路的安全运营不仅能为我国的市场经济发展提供保障，还能为国民的日常生活提供保障。

输电线路一般都铺设在空中，使得雷击成为影响输电线路安全运营的重要因素。

因此，在输电线路设计中需要应用防雷技术，避免雷雨天气对输电线路造成损害，影响电源的正常供应和社会生活生产。

文章首先阐述了传统防雷技术的效果和输电线路遭受雷击的基本情况，然后提出了输电线路防雷技术的应用重点及改进措施，为防雷技术在输电线路设计中的应用提供参考。

关键词：防雷技术；输电线路；线路设计输电线路的正常运营与社会发展息息相关，一旦出现运营故障，会导致社会发展中的很多环节停滞，进而造成严重的经济损失。

因此，相关单位要深入分析输电线路的故障原因。

经实践论证，产生输电线路故障的主要原因是雷雨天气的雷击，这使得防雷技术的应用成为输电线路发展中的一大课题。

相关部门已经在输电线路的设计中利用了防雷技术，力求最大限度地保障输电线路的安全运营，为社会经济的发展提供源源不断的电力支持。

1防雷技术防雷技术及防雷措施的合理使用，能够有效降低输电线遭受雷击后的跳闸率，目前，较常用的防雷技术及措施有7项。

1.1合理选择输电线路路径在某些区域中，由于土质电阻率小?位置较高?与地下水较近等原因较容易引雷。

架设输电线路时，应当尽量避免在易引雷地区建设杆塔；防雷建设时，对于易引雷地区也应当重点关注和建设。

1.2加强线路绝缘水平输电线进行防雷建设或改造时，可以通过增加绝缘子片数的方式来加强线路绝缘水平。

对于已处于输电状态的线路，如果绝缘水平不符合要求，必须在接地端加装一片绝缘子。

在加装一片绝缘子有困难时，可以将旧绝缘子更换为新型绝缘性能高的绝缘子，也可以达到提高线路绝缘水平的目的。

浅谈输电线路的防雷接地技术孙自珂摘要：本文阐述了输电线路雷电的原因及危害的种类，介绍了输电线路防雷与接地技术，分析了接地网存在的问题和改造方法，探讨了输电线路杆塔接地降阻措施。

关键词：输电线路;防雷;接地网;接地降阻措施为了减少输电电路的雷击故障，近年来，我们采取了多种防雷措施，如降低杆塔接地电阻，提高线路绝缘水平，采用负角保护，架设耦合地线，安装线路避雷器等，这对维护好供电企业输电线路起到了一定的作用。

一、防雷接地装置结构和工作原理防雷接地技术可在很大范围当中降低甚至避免雷电对电力系统的干扰和危害，其防雷接地装置具有相当突出的抗雷电功能。

防雷接地装置的工作原理包含防雷和接地两个方面：防雷功能的实现是通过相应装置的安装避免和减轻雷电对输电线路造成的破坏；接地功能装置则是将静电接地释放，以此避免静电对输电线路造成的不良影响[1]。

两种功能都需通过安装相应装置来予以实现，发挥防雷作用保护输电线路。

了解防雷接地装置的工作原理以及构成方式具有重要意义，以下是其中几种核心装置的简单介绍。

（一）雷电接受装置防雷功能的实现原理是将自然界的雷电予以有效转换，因此防雷接地装置的实际工作是在雷电发生同时将雷电进行吸引接受，并及时处理转换雷电。

雷电接受是防雷接地装置发挥功能的前提，雷电接收装置主要由各类直接或者间接方式接受雷电的金属杆构成，对自然界大多数的雷电袭击形式都具有良好的接受效果和能力。

我们生活中常见的雷电接受装置有避雷针、带和架空地线以及避雷器等。

（二）雷电导引装置雷电导引装置也是我们常说的引下线，引下线是一种导体装置，在整个防雷接地装置中的作用是将雷电接受装置所接受的雷电流从接闪器引导输送至接地装置。

通畅情况下，雷电袭击的形式多属直接雷电以及间接雷电两种方式，都会对电力系统以及输电线路造成一定程度破坏。

防雷装置所采用的引下线材质的强度、耐腐蚀性以及热稳定性等技术方面均需达到标准要求，是防雷装置里相当重要的构件。

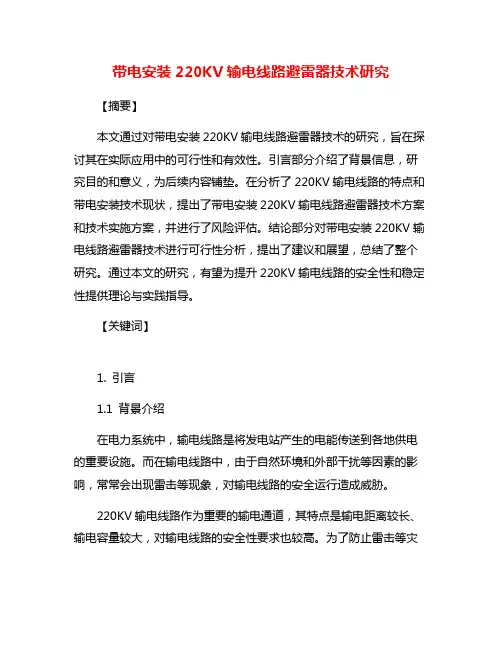

带电安装220KV输电线路避雷器技术研究【摘要】本文通过对带电安装220KV输电线路避雷器技术的研究，旨在探讨其在实际应用中的可行性和有效性。

引言部分介绍了背景信息，研究目的和意义，为后续内容铺垫。

在分析了220KV输电线路的特点和带电安装技术现状，提出了带电安装220KV输电线路避雷器技术方案和技术实施方案，并进行了风险评估。

结论部分对带电安装220KV输电线路避雷器技术进行可行性分析，提出了建议和展望，总结了整个研究。

通过本文的研究，有望为提升220KV输电线路的安全性和稳定性提供理论与实践指导。

【关键词】1. 引言1.1 背景介绍在电力系统中，输电线路是将发电站产生的电能传送到各地供电的重要设施。

而在输电线路中，由于自然环境和外部干扰等因素的影响，常常会出现雷击等现象，对输电线路的安全运行造成威胁。

220KV输电线路作为重要的输电通道，其特点是输电距离较长、输电容量较大，对输电线路的安全性要求也较高。

为了防止雷击等灾害对220KV输电线路的影响，避雷器被广泛应用于输电线路中，用以消除雷电干扰，保证输电线路的可靠运行。

传统的避雷器的安装需要断电作业，给输电线路带来一定的停电时间和影响。

为了避免这种情况，带电安装技术应运而生。

带电安装220KV输电线路避雷器技术研究就是针对这一问题展开的，旨在提供一种在线路带电状态下安装避雷器的技术方案，以提高输电线路的安全性和可靠性。

1.2 研究目的研究目的是为了探讨带电安装220KV输电线路避雷器技术的可行性和有效性，以提高输电线路的安全性和稳定性。

通过深入研究220KV输电线路的特点和目前的带电安装技术现状，寻找适合的技术方案来解决线路避雷问题。

通过技术实施方案和风险评估的分析，评估带电安装220KV输电线路避雷器的可行性，为未来的工程实践提供依据和参考。

希望通过本研究可以为提高输电线路的可靠性、减少故障率和提高工作效率做出贡献，为电力系统的安全运行和发展提供有力支撑。

探讨35kV输电线路防雷措施35kV输电线路是电力系统中较高电压的输电线路之一，需要特别注意防雷措施。

以下是对35kV输电线路防雷措施的探讨。

1. 地线防雷：地线是输电线路中的一部分，其主要作用是将感应到的雷电能量迅速引入大地，减少对其他设备的干扰。

对于35kV输电线路，地线的导体应采用符合规定标准的裸导线，以确保良好的接地效果。

还需注意地线的布设，尽量减少接地电阻，提高抗雷击能力。

2. 减少结构突出部分：为了减小35kV输电线路遭受雷击的风险，可尽量减少结构部件的突出部分，如减少绝缘子串数量，降低杆塔高度等。

这样可减少雷电击中的可能性，提高线路的抗雷击能力。

3. 良好的绝缘性能：35kV输电线路的绝缘设计需符合相关标准和规范要求，以确保绝缘性能良好。

绝缘子的选择应遵循正常工作电压和附加电压等要求，防止中间相间隙电晕放电和绝缘子表面电晕放电产生，从而提高绝缘系数和耐电气击穿性能。

4. 防雷接地装置：35kV输电线路应配备有效的防雷接地装置。

这些装置包括避雷针、防雷带、防雷网等，通过引雷和集流放电的作用，将雷电能量迅速引入大地，保护线路设备。

5. 防雷检测：定期进行防雷设备的检测和维护工作，对电力线路的防雷设备进行定期的巡检和测试，发现问题及时处理，确保防雷设备的有效性。

6. 防雷杆塔绝缘和绝缘子串绝缘：对于35kV输电线路的钢管杆塔，应对其表面进行绝缘处理，以防止雷击短路。

绝缘子串在安装时应满足规范要求，确保良好的绝缘性能。

35kV输电线路的防雷措施需要从多个方面综合考虑，包括地线防雷、减少突出部分、良好的绝缘性能、防雷接地装置、防雷检测以及杆塔绝缘和绝缘子串绝缘等。

通过合理的设计和配备有效的防雷设备，能够有效提高35kV输电线路的抗雷击能力，确保电力系统的稳定运行。

十分必要 的。近年 来， 电网的建设速度不断的加快 ， 也 带动 了输 电线路 建设 的速度 ， 输 电线路作为 电网的重要 组成部分 ， 由于其长期暴 露 于 户外 恶 劣 的环 境 下 ， 很 容 易 受到 外 力 的破 坏 ， 所 以做 好 输 电线路 的 防 雷和 接 地 是 十 分 必要 的 。 以下 分 析 了输 电 线路 雷电 的原 因 、 危 害的种类 、 防雷的防线及 主要技术措施 ， 并进一步对输电线路 防雷接地技 术进行 了介 绍， 同是对接 地 网存在 的问题及 改造 方法及杆塔
应及电磁感应。 一旦雷云对某 目标放电， 雷云上的负电荷便瞬间消失 ， ５ 输 电线 路接地 网存 在的 问题及 改造方 法的研 究 此时导线上的大量正电荷依然存在 ， 并以雷电波的形式沿着导线经设 在我国的防雷系统中， 接地网作为非常重要的组成部分 ， 对 防雷 备入地， 引起设备损坏。 ３ ） 地电位提高。 当１ ０ ｋ Ａ的雷电流通过下导体 起到非常关键的作用。在实际接地网的设计中， 会根据所处环境的不 人地 时 ， 我们 假设 接地电 阻为 １ Ｏ 。 ０， 根据 欧 姆定 律 ， 我们 可知 在入 地 同而采取不同的设计 ， 但通常都是由接地体和连接线来共同组成接地 点 Ａ处 电压 为 １ ０ ０ ｋ Ｖ 。 网的 ， 同时还 会采 取各 种保 护措 施来 保 证输 电线 路 的安 全 ， 这 些保 护 ２ 输 电线路 防雷 有四道 防线 措施也是接地网中非常重要的部分。接地网在工作时， 会由避雷线将 ２ ． １ 要保 护 导线 不受 雷击 。可 以采 用避雷 器 、 避雷 针等 防雷 击措 施 ， 所 接 收到 的雷 电电流 输流 到大 地 ， 这部 分 电流通 常 都会 很 大 ， 所 以需 也可 以改 用 电缆 从而 达到免 受雷 击 的风险 。 要 保证 接地 网 的质量 ， 这样 才 能保 证 防雷 的效果 ， 避 免线 路是 电能 的 ２ ． ２ 如果避雷线受雷击后Ｎ． ￣Ｂ ｑ 要使线路的绝缘发生闪络。这种 情 损失。长期以来在我 国的输 电线路中， 由于对接地网在设计 、 施工 、 材 况 下可 以将避 雷线 的接地 进行一 定 的改善 ，并做 好线路 的绝缘 措施 ， 料选择、 防腐处理等方面都存在着不合理的地方， 所以造成大部分高 在 一些个 别杆 塔上也 可 以使用避 雷 器来达 到防雷 的 目的 。 压线路在投运后发生雷击的事故较多 ，使接地网没有起到应有的作 ２ ． ３ 即使线路绝缘因雷击发生闪络也不要转变为稳定的Ｔ频电弧 ， 即线路上不要发生短路故障 ， 所以不会跳闸。为此应该减少绝缘上的 工频 电场强 度或 电网 中． 『 生 点采 用不 直接接 地 的方 式 。 ２ ． ４ 即使跳闸也不要中断电力的供应 ， 可以采用 自动重合 闸装置 ， 或 用双回路或环网供 电。 ３ 输 电线 路 防雷的 主要技 术措 施 ３ ． １ 接闪。就是通过预先的设计 ， 将一定范围内的闪电能量捕获到一 起， 然后再通过合理途径切泄放到大地中去 ， 从而形成一个接闪的通 道， 使雷击的能量得到释放 ， 起到保护输电线路的 目的。 ３ ． ２ 接 地 。接地是 预 防￣－ ； ｔ ｒ 中最基 础的环 节 ， 只有 通过 良好 的接地 措 施， 才能将雷电能量合理的排放到大地中去 ， 不会产生反击， 所以接地 良好 ， 是保证防雷系统的功能得 以全面发挥的基础。 ３ － ３ 均压连接 。接闪装置在捕获雷电时 ， 引下线立即升至高电位 ， 会

220kV高压输电线路防雷接地技术分析发布时间：2022-12-04T06:41:35.380Z 来源：《当代电力文化》2022年14期作者：顾巍[导读] 为切实满足地区经济发展要求，为各领域生产经营建设提供充足的电力资源，220kv高压输电线路工程数量进一步增多，顾巍常州凌峰润源电力工程设计有限公司江苏常州 213000摘要：为切实满足地区经济发展要求，为各领域生产经营建设提供充足的电力资源，220kv高压输电线路工程数量进一步增多，需要做好220kv高压输电线路防雷接地工作，从根源规避高压输电线路雷击问题发生。

本文就针对此，首先分析220kv高压输电线路防雷接地技术的应用重要意义，提出防雷接地技术应用要点，以期为相关工作人员提供理论性帮助。

关键词：220kv高压输电线路；防雷接地；技术前言：为切实保障220kv高压输电线路施工质量与效率，需要制定出线路防雷安装管控体系。

防雷接地水平可直接影响到220kv高压输电线路电气设施运行故障发生几率，因此需要制定220kv高压输电线路防雷接地技术方案，做好安全防护方案的交底工作，及时检查防雷接地情况，确保防雷接地设施能够在保障高压输电线路安全可靠运行过程中发挥出重要作用。

1、220kv高压输电线路雷电事故分析1.1雷电对220kv高压输电线路危害在供电线路中存在着诸多金属材料，雷击问题出现后，架空线路会产生高压冲击波，沿线路向两个方向飞速传播。

由于供电线路采用架空结构，高压冲击波不会受到任何阻碍，直接对电源通讯系统造成破坏。

在220kv高压输电线路受到雷击的情况下，受到电磁感应导线出现过电压情况，致使220kv高压输电线路绝缘结构受到破坏情况，极易出现安全事故。

不仅如此，220kv高压输电线路对地阻抗也会出现电位差，导致线路出现绝缘闪络情况。

雷电对线路造成的危害极大，严重影响到导线与变电站。

雷电会导致线路可分为反击闪络与绕击闪络两种类型。

其中，反击闪络主要就是在220kv高压输电线路避雷与杆塔上受到雷击的情况下，电力线路电压大于冲击放电电压，导致杆塔到线路导线绝缘反击问题出现[1]。

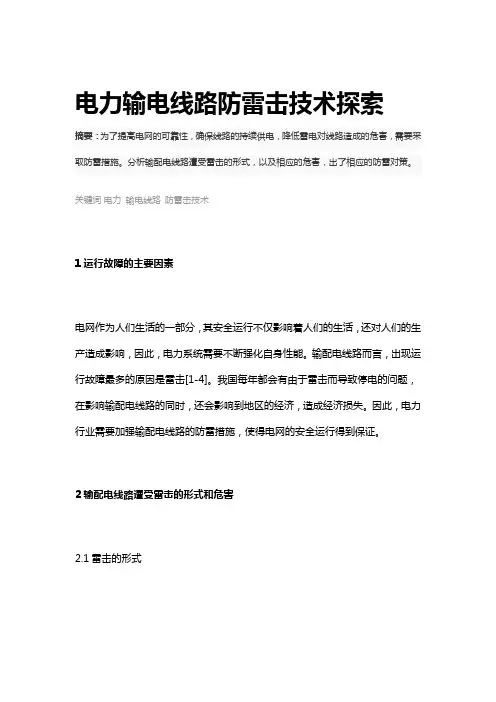

电力输电线路防雷击技术探索摘要：为了提高电网的可靠性，确保线路的持续供电，降低雷电对线路造成的危害，需要采取防雷措施。

分析输配电线路遭受雷击的形式，以及相应的危害，出了相应的防雷对策。

关键词电力输电线路防雷击技术1运行故障的主要因素电网作为人们生活的一部分，其安全运行不仅影响着人们的生活，还对人们的生产造成影响，因此，电力系统需要不断强化自身性能。

输配电线路而言，出现运行故障最多的原因是雷击[1-4]。

我国每年都会有由于雷击而导致停电的问题，在影响输配电线路的同时，还会影响到地区的经济，造成经济损失。

因此，电力行业需要加强输配电线路的防雷措施，使得电网的安全运行得到保证。

2输配电线路遭受雷击的形式和危害2.1雷击的形式（1）雷电感应，即感应雷。

雷电感应可以分为两大类，即电磁感应和静电感应。

巨大的雷电流会在其附近的空间内形成一个强大的磁场，而形成的磁场可以在周围的导体上产生非常高的电压，会使得人们和设备出现二次放电的情况，进而使得电气设备出现损坏。

（2）球形雷。

在这几种雷击形式中，球形雷出现的次数比较少还不规则，关于球形雷的相关资料也不够齐全，研究人员对其出现的原理观点还不一致；除此之外，球形雷还可以通过烟囱、门或窗等进入室内，会导致人们的生活安全受到重要威胁。

（3）直击雷。

出现直击雷的情况，会产生非常大的雷电电流，这些电流会侵入地表，导致和雷击地方产生接触的金属会出现很大的对地电压，从而导致触电事故出现。

与此同时，直接的雷击会导致大量电流的出现，由于雷击产生的冲击电压会导致发电机和电力变压器出现烧毁情况，进而使得电线被烧毁，严重的会出现断裂情况，从而出现断电情况，导致火灾的发生，由此可见，直击雷具有非常大的毁灭性，也会造成严重的经济损失，威胁到人民的生命安全。

2.2雷击的危害输配电线路会在雷击的作用下，产生很大的危害，具体可以分为以下四种。

（1）如果线路遭受到雷击情况，导线和地线上的电压都比较高，会导致杆塔的间隙或者是交叉跨越的间隙出现被击穿的情况。

输电线路差异化防雷技术研究与应用输电线路是电力系统中重要的组成部分，它承载着电能传输的重要任务。

在恶劣的气候条件下，输电线路往往容易受到雷击的影响，造成线路设备受损，甚至影响电网的安全稳定运行。

研究和应用输电线路的防雷技术显得至关重要。

本文将在此基础上，通过对输电线路防雷技术的研究与应用进行探讨，希望能对相关领域的研究人员和工程师提供一定的参考价值。

一、输电线路的雷害雷击是一种自然现象，它可以造成严重的损害和危害。

在电力系统中，雷击对输电线路设备和电力设备的危害尤为严重，主要表现为以下几个方面：1. 直接损坏：雷击导致的直接损害是最为严重的，它可导致输电线路设备的损坏，如绝缘子、导线等设备容易受到雷击而引发火灾、短路等问题。

2. 感应损害：雷电场的强烈变化会在输电线路中产生感应电压，进而对电力设备产生损害，如变压器、断路器等。

3. 运行中断：雷击后，由于设备受损或其他原因，输电线路会出现运行中断，导致部分区域停电，给用户带来不便。

如何有效地防范雷击对输电线路设备的影响，对于电力系统的安全稳定运行至关重要。

而针对不同类型的输电线路，采用差异化的防雷技术是现阶段研究的热点之一。

传统的输电线路防雷技术主要包括接地、避雷针、避雷带、避雷网等方式，这些技术的应用可以有效地减少雷击对输电线路设备的影响，但是存在一些局限性：1. 单一性：传统的防雷技术往往是以一种方式单一应用，缺乏差异化的选择，导致对不同类型的输电线路无法做出针对性的防护措施。

2. 技术成熟度：传统的防雷技术在某些方面已经比较成熟，但在应对特殊情况下表现出不足，例如超高压输电线路和特殊地貌环境下的防雷问题。

3. 成本高昂：传统的防雷技术需要大量的材料和人力投入，而且对于一些特殊情况下的防护要求，成本更是难以承受。

传统的输电线路防雷技术在应对复杂多变的雷电环境中，仍存在一定的不足之处。

为了提高输电线路的防雷能力，差异化的防雷技术研究和应用成为当前亟待解决的问题。

１３ 雷 害 的形成 过 程 ．
又 称 为 受 雷装 置 ， 是 接 受雷 电 电流 的金 属 导 体 ， 见 为避 雷针 、 它 常 避 雷 带和 避 雷 网 。 接地 装置 是将 雷 电 电流疏 散 到大 地 中 。 引下 线是 （） 电线 路 遭受 雷 电的 过 电压 作 用 ；２ 输 电线 路 的 闪络 ；３ 输 铺 设 在建 筑物 上 的 导线 ， １输 （） （） 它会 把 雷 电 电流引 到接 地装 置 。 ３部分 这 电线 从 冲击 闪络 转变 为稳 定 的 工频 电压 ：４ 供 电线 路跳 闸 ， （ ） 停止 十分 重要 ， 一 不可 。如 图 １ 缺 所示 。
詈
路之一 ， 得到 了广泛 重视 。 大量供 电线 路均 以架 空为主体 ， 雷 电 式 中， 为接地 极 的地 电位 升 （Ｖ ； 接地 极 的有 效 电感 ； 为 使得 ｋ ）Ｌ 为 Ｒ 冲击波 易从 供 电线 路入 侵 ，在 破坏 电源 设 备的 同时损 坏通 信 系统 。 接地 极 的冲 击接 地 电阻 （ ） ｎ 。 虽然 高压输 电线路 有 阀型避 雷器 、 高压 避雷 器 ， 由于其动 作慢 、 但 残 通常， 对单 个 接 地 极 ， 有效 电感 不 大 ， 略 （ Ｌ￣Ｏ ， 其 忽 即 ｓ ） 公式 压 高 ， 特性会 引起 低压 输 电线 产生 路过 电压 ， 该 即暂态 过 电压 。 （） 简化 为下列 形 式 ： ４可
１２ 架 空 和 电 线 感 应 起 电 情 况 ．
Ｅ ｉ Ｒ （） ５
雷云 在起 电、 移动 和 先导 放 电过程 中， 使架 空 导线 产 生静 电 会 感应 ， 旦雷 云 对大 地放 电， 一 被束 缚在 导 线 中 的电荷 便 形成 了 自由 电荷 ， 以冲击 波 的形 式对 称地 向线路 的两 端移 动 ， 电荷 移 动 形成 的

雷
２ 雷 击的几 种类型 （ 击 、反击 、绕击 ）的成 因 以及原 因分析 直
雷击杆 、塔顶部或避雷线时 ，雷电电流流过塔体和接地体 ， 使杆塔 电位升高 ，同时在相导线上产生感应过电压 。如果升高塔体电位和相导 线感应过电压合成的电位差超过高压送 电线路绝缘 闪络电压值 ，导线与 杆塔之 间就会 发生闪络 ，这种闪络就是反击 闪络 。雷 电直击 、反 击跳 闸一般雷电流较大 ， ￣５０ Ｖ ３１ ｋ 典型杆塔反 击耐雷水平可达 １５ ７ｋ ０ ２ ～１ Ａ， ５ ２ ０Ｖ ２ ｋ 典型杆塔为７ ～ ｋ ，１０Ｖ ５ １０ Ａ ｋ 典型杆塔为４ ～ ５ Ａ １ １ ０ ７ｋ 。雷 电反击一 般有下列特征 ：１ 多相故障一般是由直击引起 ； ） ） ２ 水平排列的中相或 上三角排列 的上相故障一般是由雷电反击引起 ；３ 档中导地线之 间雷 ） 击放电的 ， 一般是雷 电直击 、反击弓 起。 ｌ 雷电绕击率与避 雷线对边导线 的保护角、杆塔高度 以及高压送 电线 路经过的地形 、地貌和地质条件有关 。山区高压 送电线路的绕击率约 为平地高压送 电线路的３ 。山区设计送 电线路时不可避免会 出现大跨 倍 越 、大高差档距 ，这是线路耐雷水平的薄弱环节 ；一些地 区雷电活动相 对强烈 ，使某一区段的线路较其它线路更容 易遭受 雷击 。雷电绕击导 线 引起绝缘闪络对应的雷电流幅值较小 ，￣ ５Ｏ Ｖ ｔ Ｏｋ 线路绕击 耐雷水平为 ｎ ２ ～ ４ Ａ ２ ｋ 线路为１ ～１ｋ ２ ２ｋ ，２０Ｖ ２ ４ Ａ，ｌ０Ｖ １ｋ 线路为５ ～ ｋ 。雷电绕击故 ． ７Ａ ５ 障一般有下列特征 ：１ 雷电绕击一般只引起单相故 障；２ 导线上非线 ） ）
８ ８
应 用 科 学
科年 ｌ ２ 第９ ０ 霸 １ 期 Ｏ

关于高压输电线路综合防雷技术的研究摘要随着经济的发展，各种防雷技术不断提高，本文结合和我国防雷技术的实际情况，通过找出防雷技术中存在的问题，并对其影响因素进行研究分析，进而提出解决的对策。

关键词高压输电线路；防雷技术；研究分析中图分类号x4 文献标识码a 文章编号 1674-6708（2012）68-0134-020 引言我国输电线路地理分布范围较为广泛，多数分布在旷野地区，易于受到雷击。

雷电击中高压输电线之时，雷电流经电力线路导入大地。

或者雷击可使导线上的感应异号电荷失去束缚，进而向导线的两端流动，并经线路侵至变电站、并形成过高电压，使电气设备遭到损坏。

电力系统的枢纽即为变电站，一旦电气设备遭雷击受损，将造成停电，给生活、生产带来较大的经济损失及影响[1]。

1 我国输电线路防雷技术存在的问题分析1.1 架空地及杆塔线存在问题调查显示，架空地线较佳的保护角应为20度到25度之间；倘若其角度过大，对防绕击产生影响，角度偏小则防雷效果不明显。

主网线路中的杆塔经过内部的钢芯接地，通常在进行防雷设备的架空时，却忽略了地形对防雷保护角的作用；避雷线最好在各个杆塔的地基即接地，考虑到采用避雷线的线路的输送电流，会在两根避雷线间形成闭合的回路，会损耗功率。

因此降低其的损耗，应将避雷线与地进行绝缘[2]。

1.2 接地装置存在的问题在防雷接地中存在的问题集中在地网腐蚀。

在挖开接地装置进行检查之时，经常会发现地网出现腐蚀的现象较为严重，而且接地的引下线及部分线段腐蚀程度较为严重；其次，使用降阻剂及导电混凝土的接地装置，在运行一年内便出现腐蚀、锈断的现象。

1.3 合成绝缘子普遍使用在多雷地区，根据国家相关技术规程，不充许在电力防雷中普遍使用合成绝缘子。

但是，因合成绝缘子易于检测、安装维护方便的特点，部分电网公司仍将其普遍用于防雷用途，因其防雷作用较小，防雷较低，直接影响了电力设施的防雷水平，影响电网运行的安全可靠。

2 提高综合防雷技术的应对措施为提高供电线路的安合可靠及综合防雷性能，降低供电线路因雷击而造成供电中断或设备损毁，就需要重视输电线路的防雷设计，重视输电线路分析、防雷效果评估等工作。

浅谈10kV输电线路设计中防雷措施及应用随着社会的发展，电力需求日益增长，输电线路成为了电力系统中不可或缺的一部分。

天气变化不确定因素增多，雷击事故也屡有发生，为了保障输电线路的正常运行，防雷措施显得尤为重要。

本文将就10kV输电线路设计中的防雷措施及应用进行浅谈。

一、防雷措施1. 接地装置接地装置是输电线路防雷的基本措施之一。

在10kV输电线路设计中，需要对导线、杆塔、变压器等设备进行良好的接地设计。

接地装置的作用主要是将雷电流引入地下，减小雷电流对输电线路设备的伤害。

良好的接地装置也可以起到稳定电压、提升电力系统的可靠性的作用。

2. 避雷装置避雷装置是防止雷电直接击中输电线路设备的关键装置。

在10kV输电线路设计中，应在导线、变压器等设备上设置避雷器，通过避雷器将雷电流引入到地下，保护设备免受雷击损害。

避雷装置的选择要根据地区的雷电情况和设备的特点而定，避雷装置的可靠性和稳定性是防止雷电损害的关键。

3. 防雷接地线防雷接地线是输电线路设计中的一种被动型防雷措施。

它通过将导线等设备与大地接地连接，形成躲避雷电攻击的途径，起到降低雷电损害的作用。

在10kV输电线路设计中，应根据具体情况合理设置和布设防雷接地线，确保其导电性和承载能力，提高防雷效果。

二、防雷应用1. 防雷技术针对10kV输电线路的特点和使用环境，可以采用雷电探测系统、避雷器、接地装置等多种防雷技术，以提高输电线路的防雷能力。

通过大量实验和研究，不断改进防雷技术的可靠性和稳定性，使得10kV输电线路在雷电天气下也能正常运行，保障电力系统的安全和稳定。

2. 防雷材料在10kV输电线路设计中，选择防雷材料也是至关重要的。

避雷器、防雷接地线等部件的材料质量和性能直接关系到防雷效果和设备的可靠性。

在设计中应尽量选择高质量、耐腐蚀、导电性好、抗拉强度高的防雷材料，以提高防雷设备的使用寿命和可靠性。

防雷设备的维护也是保障10kV输电线路正常运行的关键。

关于220kv高压输电线路防雷接地的探讨摘要：随着社会的不断发展，人们对电力资源的需求量也在逐渐增加，这让输电线路的建设数量和规模也在继续增多。

220kv是高压输电线路的常见规格，这些线路长时间的裸露在自然环境中，很容易受到雷击的影响和破坏，所以必须要做好防雷接地的工作。

因此，本文对220KV高压输电线路的防雷接地进行分析有一定现实意义。

关键词：220kv；高压输电线路；防雷接地引言输电线路是电力系统的重要组成部分，作用是传输电力电能，输电线路的安全关乎用户的使用效果。

架空线路多架设在高山等偏远地段，易遭雷击，常造成跳闸事件，严重影响力安全运行和电力电能的持续供应，急需采取综合防雷措施提高线路的防雷能力。

我国地域广阔，不同地区气候气象不一，简单统一的防雷措施难以适应不同区域的输电线路要求。

因此要综合分析多种措施，综合考虑成本，技术等因素，因地制宜地采取科学有效的措施来预防治理输电线路的雷电袭击，保障输电线路的安全。

一、220kv高压输电线路防雷接地的意义电力是社会发展和生产的关键动力资源，为了能够促使社会的进步和发展，国家电网结合我国的地理条件建设了很多高压输电线路，其中有很多的高压线路都处于较为空旷的郊外，而郊外的露天环境很容易让线路受到外界因素的影响，尤其是雷击。

若是发生雷击则很容易为高压线路形成危害，线路一旦被雷击就很有很可能因为电压太高而自动跳闸，系统也会自动切断线路，这会让整个电力系统都遭到损害，并且影响人们的正常用电。

因此，220KV的高压输电线路的防雷接地工作很意义。

经过对有效的防雷接地技术的实施，能够减少电力系统中的安全隐患，同时还能够提升电网的运行效率和安全，保障人们的正常用电。

在进行高压输电线的防雷接地工作时，其工作原则要依据输电线路处在的不同地区实施不同防雷措施，并且还要对当地的气候以及地形等情况进行充分考虑，制定出科学合理的防雷接地方案。

二、220KV高压输电线路防雷接地技术2.1使用避雷线避雷线的运用是高压输电线路防雷接地的基本方式，避雷线的作用能够预防雷电击中输电线，以此进行保护工作。
