2015-2016学年某某省某某市同文中学九年级（上）段考物理试卷一、填空题：共20分．每空1分．1．一节干电池的电压是V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是联．2．有一种节日彩灯由50只小灯泡串联而成，如果电源插头处的电流是0.2A，那么通过第10只小灯泡的电流为A，通过最后一只灯泡的电流为A．3．电流做功的过程实质上就是将电能转化为其它形式的能的过程，如电动机工作时是电能转化为能；“热得快”也叫电热水器，工作时是电能转化为能．4．图甲是一种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是，若该车载空气净化器的额定电压为12V，正常工作电流为0.4A，则它的额定功率为W．5．如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为V和V．6．如图所示，电源电压保持不变，当滑动变阻器的滑片向右滑动时，电流表的示数，电压表的示数．（均选填“变大”、“变小”或“不变”）7．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为A．8．某滑动变阻器标有“100Ω 5A”字样．它表示这变阻器的电阻变化X围是，允许通过的电流最大值是．如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器，若将接线柱B、C接入了电路，则顺时针转动旋钮触片时，收音机的音量将变．9．两个定值电阻上分别标有“10Ω，0.5A”和“20Ω，1A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为V：若将两定值电阻并联起来接在某一电路中，则该电路干路的最大电流为A．10．一盏小灯泡标有“6V 3W”的字样，若将它接入9V的电源上仍能正常发光，应给灯泡串联一个Ω的电阻，此时该电阻上消耗的电功率为W．二、选择题：共20分．第11-14小题，每小题只有一个正确答案，每小题3分；第15、16小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得4分，选择正确但不全得2分，不选、多选或错选得0分．11．甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强．将它们相互摩擦后分开，下列叙述正确的是（）A．乙得到了电子带负电B．甲失去了电子带正电C．甲、乙靠近会相互吸引 D．甲、乙靠近会相互排斥12．某某室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．图中符合要求的电路是（）A．B．C．D．13．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（）A．A1示数变小，V示数变小B．A1示数不变，V示数变小C．A1示数不变，V示数不变D．A1示数变小，V示数不变14．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表无示数，电压表的示数接近电源电压，可能发生的故障是（）A．L1短路B．L2短路C．L1灯丝断了D．L2灯丝断了15．如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同．下列说法不正确的是（）A．甲的发热功率与丙的发热功率相等B．丁的发热功率是丙的发热功率的2倍C．丙的发热功率是乙的发热功率的2倍D．丁的发热功率是乙的发热功率的4倍16．关于电功和电功率，下列说法中不正确的是（）A．电功率是表示电流做功快慢的物理量B．用电器消耗的电能越多，电功率越大C．用电器所消耗的电功率一定等于它的额定功率D．额定功率越大的用电器，消耗的电能一定越多三、简答与计算题：共20分，第17小题4分，第18、19题各5分，第20小题6分．17．家庭用的白炽灯，用了很久以后发现灯泡壁变黑，且在相同电压下工作时灯光比原来暗了（即实际电功率变小）．请用相关物理知识说明其原因．18．将阻值为R1=5Ω，R2=10Ω的两个电阻并联接入电压U=10V的电路中，求：（1）通过R1的电流；（2）电路中的总电流；（3）电路消耗的总功率．19．下表为某品牌家用电热水器铭牌中的部分参数．容积40（升）额定功率1500（瓦）额定电压220（伏）求：（1）该电热水器正常工作时的电流；（计算结果精确到0.1）（2）该电热水器正常工作1小时所消耗的电能；（3）电热水器正常工作1小时所消耗的电能可使40kg的水从20℃加热到多少℃（电能装化为热量有80%被水吸收．[C水3J/（kg•℃）]．20．如图，电源电压恒定不变，R1=30Ω，滑动变阻器的最大阻值为20Ω，灯泡额定电压为3V（忽略灯泡电阻的变化），电压表量程为0～3V．当S、S1、S2都闭合，滑动变阻器滑片移到最右端时，电流表示数为0.5A；当闭合S，断开S1、S2，滑片p位于中点时，小灯泡恰好正常发光．求：（1）电源电压；（2）小灯泡的额定功率；（3）S闭合，S1、S2都断开时，电路消耗总功率的最大值．四、实验题：共16分，每小题8分．21．在做“伏安法测量定值电阻”的实验中，小明同学设计了如下图甲所示的电路，请你完成下列问题．（1）请根据甲图实物连接，画出对应的电路图．（2）该实验的原理是．（3）连接电路时，应将开关；闭合开关前，滑动变阻器的滑片应滑到最端（填“左”或“右”）．（4）调节滑动变阻器，把测量的几组数据描成如上图乙所示的图象，则该电阻的阻值R=Ω．当R两端电压为1.2V时，R的实际功率为w．22．小朱同学在做“用伏安法测量灯泡的额定功率”实验时，错把电流表拿成了电压表，不过，他同时还拿了一个已知阻值的电阻．小华想去换，小明说，不用了，用双电压表和这个已知阻值的电阻就可以测出小灯泡的额定功率．（1）若小灯泡的额定电压为2.5V，定值电阻R0上标有“10Ω 1A”字样，请你用笔画线代替导线将图甲的实物图连接完整．（2）当闭合开关后，眼睛要观察电压表（填“V1”或“V2”）的示数，当它的示数为V时记下另一只电压表的示数．（3）若灯泡正常工作时，电压表V2的示数为2.8V，请你将电压表V1的指针的位置在图乙上画出来，则该灯泡的额定功率为W．五、探究题：共24分，每小题8分．23．某物理兴趣小组学习了导体电阻的知识后，对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关．②食盐水溶液的导电性能与溶液的质量有关．③食盐水溶液的导电性能与溶液中两点间的距离有关．为了验证猜想，他们设计了如图所示的装置，将电路中的a、b两金属片分别插入如图甲、乙、丙、丁溶液中所示位置（金属片a、b每次插入溶液中的深度都相同）进行探究：（1）在连接电路时，开关必须，本实验电路中接入电阻R0的目的是；（2）食盐水溶液的导电性能可以由来判断；（3）将金属片a、b分别插入如图甲、乙所示位置可探究猜想（选填序号），为了探究猜想②应将金属片a、b分别插入两图所示位置；（4）将金属片a、b分别插入如图乙、丁所示位置，若I乙≠I丁，由此可得到的结论是：．24．为了探究电流产生的热量跟什么因素有关，王军设计了如图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变．（1）实验中通过的变化来比较电流通过电阻丝产生的热量的多少．（2）甲装置可探究电流产生的热量与的关系．（3）在装置甲、乙的两次实验中，通过比较相同时间里气球B与D的变化情况，可探究电流产生的热量与的关系．（4）甲、乙两装置同时实验，在相同的通电时间里，与气球（填气球字母标号）相通的电阻丝产生的热量最多．25．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表一个各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 1A”、“50Ω 0.5A”），导线若干．（1）电路连接正确后，闭合开关前，滑片应置于端（选填“A”或“B”）．（2）闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为6V，此时，电路出现的故障可能是；小明排出故障后继续实验．（3）小明先将5Ω电阻接入电路，调节滑动变阻器的滑片P，使电压表示数为2V，电流表示数如图乙所示为A；再将5Ω的电阻更换为10Ω电阻，此时电流表示数为0.3A，小明发现电流与电阻不成反比，原因是．接下来的操作是：应将滑动变阻器适当向（选填“A”或“B”）移动，直到电压表示数为V，同时记下电流表的示数．（4）若完成用四个定值电阻进行实验，他应该选择的滑动变阻器规格是．（5）同组小华从其他组借来30Ω电阻替换R时，无论怎样调节滑动变阻器，都不能使电压表示数为2V，分析其可能的原因．（答出一种情况即可）2015-2016学年某某省某某市同文中学九年级（上）段考物理试卷参考答案与试题解析一、填空题：共20分．每空1分．1．一节干电池的电压是 1.5 V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是并联．【考点】串联电路和并联电路的辨别；电压．【分析】了解一节干电池的电压，知道家庭电路中各用电器的连接方式，可直接做出解答．【解答】解：由电学常识可知，一节干电池的电压是1.5V；家庭电路中电冰箱、电视机、电灯等用电器可以独立工作，互不影响，因此它们的连接方式是并联．故答案为：1.5；并．2．有一种节日彩灯由50只小灯泡串联而成，如果电源插头处的电流是0.2A，那么通过第10只小灯泡的电流为0.2 A，通过最后一只灯泡的电流为0.2 A．【考点】串联电路的电流规律．【分析】根据串联电路电流规律即可解答此题．【解答】解：串联电路电流规律：在串联电路中，各处的电流都相等．因为小灯泡是串联的，所以在该电路中，各处电流都相等，即通过第10只小灯泡的电流和通过最后一只灯泡的电流以及电源插头处的电流都相等，都为0.2A．故答案为：0.2；0.2．3．电流做功的过程实质上就是将电能转化为其它形式的能的过程，如电动机工作时是电能转化为机械能；“热得快”也叫电热水器，工作时是电能转化为内能．【考点】电功的实质．【分析】电功的实质就是能量间的转化，要根据物体产生的能量性质分析能量转化的方向．【解答】解：电动机工作时，主要把电能转化为机械能；“热得快”工作时把电能转化为内能．故答案为：机械，内．4．图甲是一种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，其原理是异种电荷相互吸引，若该车载空气净化器的额定电压为12V，正常工作电流为0.4A，则它的额定功率为 4.8 W．【考点】电功率的计算．【分析】同种电荷相互排斥，异种电荷相互吸引；已知电压与电流，由P=UI可以求出功率．【解答】解：颗粒物所带电荷与集尘器带电金属网所带电荷电性相反，异种电荷相互吸引，因此颗粒物被电网捕获；空气净化器的额定功率：P=UI=12V×0.4A=4.8W；故答案为：异种电荷相互吸引；4.8．5．如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为 4.8 V和 1.2 V．【考点】串联电路的电压规律；电压表的读数方法．【分析】首先根据串联电路的电压特点（U=U1+U2）确定电压表表V1、V2示数的大小，然后根据电压表的读数方法读出示数．【解答】解：因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数比电压表V2的示数大；故电压表V1选的是0﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为6V；电压表V2选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V；根据串联电路的电压关系U1=U﹣U2=6V﹣1.2V=4.8V．故答案为：4.8；1.2．6．如图所示，电源电压保持不变，当滑动变阻器的滑片向右滑动时，电流表的示数变大，电压表的示数变大．（均选填“变大”、“变小”或“不变”）【考点】欧姆定律的应用；滑动变阻器的使用．【分析】分析电路图，首先确认电路的连接方式和电压表测量哪个电阻两端的电压，然后根据滑动变阻器的滑片向右滑动时引起的电路中的电阻的变化，利用欧姆定律分析即可．【解答】解：如图，∵R1和R串联，电压表测量R两端的电压；当滑片P向右移动时，滑动变阻器连入的电阻变小，总电阻减小，∵电源电压U保持不变∴由欧姆定律I=可知，电路中的电流变大，则电流表的示数变大．因电阻R的阻值不变，通过它的电流变大，根据U=IR得出R两端的电压变大，即电压表的示数变大．故答案为：变大；变大．7．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过L1（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为 1.2 A．【考点】并联电路的电流规律；电流表的读数方法．【分析】由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，根据并联电路的电流特点和电流表指针的位置确定b电流表的量程，再根据分度值读出示数．【解答】解：由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流，∵并联电路中干路电流等于各支路电流之和，且b电流表指针的偏转角小于a电流表指针的偏转角，∴b电流表的量程为0～3A，分度值为0.1A，示数为1.2A．答案：L1；1.2．8．某滑动变阻器标有“100Ω 5A”字样．它表示这变阻器的电阻变化X围是0～100Ω，允许通过的电流最大值是5A ．如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器，若将接线柱B、C接入了电路，则顺时针转动旋钮触片时，收音机的音量将变大．【考点】滑动变阻器的使用．【分析】滑动变阻器铭牌上标有的电阻值和电流值，指滑动变阻器接入电路的最大电阻值，滑动变阻器允许通过的最大电流．滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流．【解答】解：滑动变阻器标有“100Ω，5A”的字样，100Ω表示滑动变阻器的最大阻值是100Ω，所以滑动变阻器的电阻变化X围是0～100Ω，允许通过的电流最大值是5A．收音机上调节音量的旋钮实际上是一个滑动变阻器，滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度，而电阻的大小就与导体的长度有关．电阻是导体对电流的阻碍作用，电阻越大电流就越小；电阻越小电流就越大．因为若将接线柱B、C接入了电路，并顺时针转动旋钮触片时，BC段电阻丝变短，电阻变小，电流变大，收音机音量变大．故答案为：0～100Ω；5A；大9．两个定值电阻上分别标有“10Ω，0.5A”和“20Ω，1A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为15 V：若将两定值电阻并联起来接在某一电路中，则该电路干路的最大电流为0.75 A．【考点】欧姆定律的应用．【分析】（1）两个电阻串联，为保证电路安全，流过电路的电流应等于较小的额定电流，然后根据串联电路特点，由U=IR求出两端所加的电压；（2）由U=IR求出电阻的额定电压，两电阻并联电压应等于较小的额定电压，然后由欧姆定律及并联电路特点求出干路电流．【解答】解：（1）两电阻串联时电路电流I=I1=0.5A，∵I=，∴电阻两端的电压：U=I（R1+R2×（10Ω+20Ω）=15V；（2）∵I=，∴电阻的额定电压U1=I1R1×10Ω=5V，U2=I2R2=1A×20Ω=20V，两电阻并联时电路电压应U=U1=5V，流过R1的电流I1=0.5A，流过R2的电流I2===0.25A，干路电流I=I1+I2+0.25A=0.75A；故答案为：15；0.75．10．一盏小灯泡标有“6V 3W”的字样，若将它接入9V的电源上仍能正常发光，应给灯泡串联一个 6 Ω的电阻，此时该电阻上消耗的电功率为 1.5 W．【考点】欧姆定律的应用；电功率的计算．【分析】灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和P=UI求出电路中的电流，再根据欧姆定律求出串联电阻的阻值，利用P=UI求出该电阻消耗的电功率．【解答】解：灯泡正常发光时的电压U L=6V，功率P L=3W，因串联电路中总电压等于各分电压之和，且灯泡正常发光，所以，串联电阻两端的电压：U R=U﹣U L=9V﹣6V=3V，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流：I=I L===0.5A，由I=可得，串联电阻的阻值：R===6Ω，电阻消耗的电功率：P R=U R I=3V×0.5A=1.5W．故答案为：6；1.5．二、选择题：共20分．第11-14小题，每小题只有一个正确答案，每小题3分；第15、16小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得4分，选择正确但不全得2分，不选、多选或错选得0分．11．甲、乙两种干燥的绝缘物体，甲的原子核对核外电子的束缚能力较强．将它们相互摩擦后分开，下列叙述正确的是（）A．乙得到了电子带负电B．甲失去了电子带正电C．甲、乙靠近会相互吸引 D．甲、乙靠近会相互排斥【考点】电荷间的相互作用规律．【分析】不同物质组成的物体相互摩擦时，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电．然后再根据电荷间的作用规律进行判断，得出正确结论．【解答】解：甲的原子核对核外电子的束缚能力较强．乙的原子核对核外电子的束缚能力较弱．将它们相互摩擦甲夺得电子，因多余电子带负电，乙失去电子，因缺少电子带正电．分开后再让甲乙相互接触，根据异种电荷相互吸引，甲乙会相互吸引．故选C．12．某某室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．图中符合要求的电路是（）A．B．C．D．【考点】电路图设计．【分析】根据题意可知只有当两道门都关上时，值班室内的指示灯才会发光说明两开关相互影响，不能独立工作即串联．【解答】解：A、两个开关和灯串联，只有两个开关都闭合时，指示灯才会发光，符合要求；B、两个开关都闭合时，灯泡和电源都被短路，不符合要求；C、两个开关并联，闭合任何一个开关，指示灯都会发光，不符合要求；D、当S1闭合时，电源被短路，不符合要求．故选A．13．如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（）A．A1示数变小，V示数变小B．A1示数不变，V示数变小C．A1示数不变，V示数不变D．A1示数变小，V示数不变【考点】电路的动态分析．【分析】分析清楚电路结构，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用并联电路特点与欧姆定律分析答题．【解答】解：由图示电路图可知，两电阻并联，电流表A1测干路电流，电流表A2测R1支路电流，电压表测滑动变阻器右半部分电压；由图示电路图可知，滑片向右移动时，滑动变阻器接入电路的阻值保持不变，电路电阻保持不变，两电流表示数都保持不变，滑片向右移动时，与电压表并联的滑动变阻器阻值减小，与电压表并联的滑动变阻器电阻减小，电压表示数减小，故B正确，ACD错误；故选B．14．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表无示数，电压表的示数接近电源电压，可能发生的故障是（）A．L1短路B．L2短路C．L1灯丝断了D．L2灯丝断了【考点】电流表、电压表在判断电路故障中的应用．【分析】两个电灯都不亮，且电流表无示数，即说明是开路，而电压表有读数说明此时电压表测的是电源电压，故据此分析即可判断．【解答】解：开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表无示数，即表明该电路是断路，而电压表的示数接近电源电压，说明此时电压表测得是电源电压，故可能发生的故障是L2灯丝断了．故选D．15．如图所示，是某电器内部的电路结构图，R1、R2为阻值相同的电热丝．不同的连接方式其发热功率不同．下列说法不正确的是（）A．甲的发热功率与丙的发热功率相等B．丁的发热功率是丙的发热功率的2倍C．丙的发热功率是乙的发热功率的2倍D．丁的发热功率是乙的发热功率的4倍【考点】电功率的计算．【分析】先分析四图的连接方式，求出四种连接的电阻大小，电源电压不变，根据公式P=求出各自的电功率，从而判断各个选项的对错【解答】解：由题知，R1、R2为阻值相同的电热丝，设R1=R2=R，分析各连接方式可知：甲图为开路，P甲=0，乙图中两电阻串联，R乙=2R，P乙==，丙图中只有电阻R1工作，R丙=R，P丙==，丁图中两电阻并联，R丁=R，P丁===2，可见，甲的发热功率与丙的发热功率不相等，故A不正确，符合题意；丁的发热功率是丙的发热功率的2倍，故B正确，不符合题意；丙的发热功率是乙的发热功率的2倍，故C正确，不符合题意；丁的发热功率是乙的发热功率的4倍，故D正确，不符合题意．故选A．16．关于电功和电功率，下列说法中不正确的是（）A．电功率是表示电流做功快慢的物理量B．用电器消耗的电能越多，电功率越大C．用电器所消耗的电功率一定等于它的额定功率D．额定功率越大的用电器，消耗的电能一定越多【考点】电功；电功率．【分析】①电流做功的过程实质是消耗电能转化为其他形式能的过程；②单位时间内做功的多少叫电功率，电功率是表示电流做功快慢的物理量．【解答】解：A、功率是表示电流做功快慢的物理量，功率越大，做功越快．此说法正确；B、电功率的大小与电能多少和通电时间都有关系，时间不确定，用电器消耗的电能多，电功率不一定大．此说法错误；C、用电器只有在额定电压下的功率才等于它的额定功率，此说法错误；D、时间不确定，实际电压不确定，额定功率大的用电器，消耗的电能不一定越多，此说法错误．故选BCD．三、简答与计算题：共20分，第17小题4分，第18、19题各5分，第20小题6分．17．家庭用的白炽灯，用了很久以后发现灯泡壁变黑，且在相同电压下工作时灯光比原来暗了（即实际电功率变小）．请用相关物理知识说明其原因．【考点】生活中的升华现象；生活中的凝华现象；影响电阻大小的因素；电功率的计算．【分析】生活中经常见到这样的现象，对物体的升华要有所了解，同时针对白炽灯的升华要结合到所学的电学知识了解为什么会变暗．【解答】解：灯丝受热升华，会有一部分固体以气体的形式上升到灯泡的内壁，遇冷凝华，凝华后的物质附着在白炽灯壁上，所以灯泡壁上发黑，灯丝升华后，灯丝变细，电阻变大，电压不变的时候，灯泡的实际功率变小，所以长时间使用的电灯会变暗．故答案是：由于灯泡使用时间长灯丝不断发生升华和凝华；因而灯泡壁发黑且灯丝变细，灯丝的电阻变大，在电压不变的情况下灯的功率变小，所以灯泡变暗．。

【物理】人教版九年级上册物理全册全套精选试卷测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。

[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的。

(2)[4]由表格可知，存在的不足之处是电流没有单位。

(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。

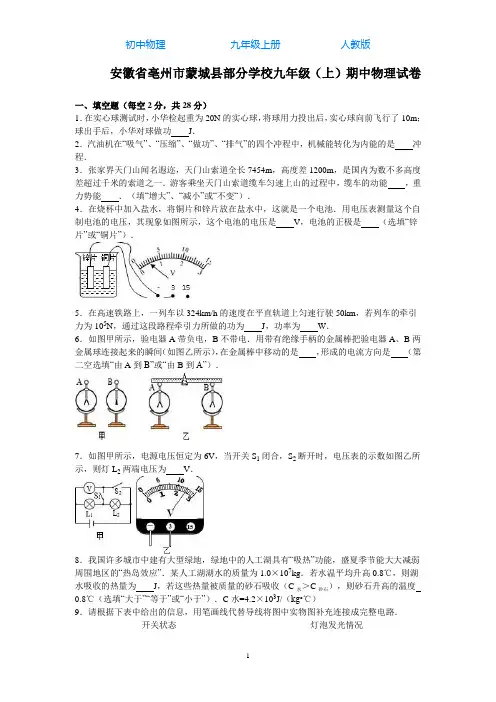

安徽省亳州市蒙城县部分学校九年级（上）期中物理试卷一、填空题（毎空2分，共28分）1．在实心球测试时，小华检起重为20N的实心球，将球用力投出后，实心球向前飞行了10m；球出手后，小华对球做功J．2．汽油机在“吸气”、“压缩”、“做功”、“排气”的四个冲程中，机械能转化为内能的是冲程．3．张家界天门山闻名遐迩，天门山索道全长7454m，高度差1200m，是国内为数不多高度差超过千米的索道之一．游客乘坐天门山索道缆车匀速上山的过程中，缆车的动能，重力势能．（填“增大”、“减小”或“不变“）．4．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是V，电池的正极是（选填“锌片”或“铜片”）．5．在高速铁路上，一列车以324km/h的速度在平直轨道上匀速行驶50km，若列车的牵引力为105N，通过这段路程牵引力所做的功为J，功率为W．6．如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），在金属棒中移动的是，形成的电流方向是（第二空选填“由A到B”或“由B到A”）．7．如图甲所示，电源电压恒定为6V，当开关S1闭合，S2断开时，电压表的示数如图乙所示，则灯L2两端电压为V．8．我国许多城市中建有大型绿地，绿地中的人工湖具有“吸热”功能，盛夏季节能大大减弱周围地区的“热岛效应”．某人工湖湖水的质量为1.0×107kg．若水温平均升高0.8℃，则湖水吸收的热量为J，若这些热量被质量的砂石吸收（C水＞C砂石），则砂石升高的温度0.8℃（选填“大于”“等于”或“小于”）．C水=4.2×103J/（kg•℃）9．请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．开关状态灯泡发光情况闭合S ，断开S 1、S 2 L 1、L 2均不发光 闭合S 、S l ，断开S 2 L 1发光、L 2不发光 闭合S 、S 2，断开S 1 L 1不发光、L 2发光 断开S ，闭合S 1、S 2L 1、L 2均不发光10．某家庭需要将50kg 、初温为10℃的水加热到50℃作为生活用水，他们利用煤气灶烧水，需要燃烧0.8kg 的煤气．这些水从10℃加热到50℃需要吸收的热量为 J ，0.8kg 的煤气完全燃烧放出的热量为 J ，煤气灶烧水的效率为 ．（c 水=4.2×103J/（kg•℃），q 煤气=4.2×107J/kg ）二、选择题（毎题3分，共21分）11．如图所示，小球在A 点由静止开始释放，向右侧摆动，B 点是小球摆动的最低点，C 点是小球摆动到右侧的最高点，且A 、C 两点到B 点的竖直距离h A ＞h C ．在小球从B 点摆动到C 点的过程中，下列说法正确的是（ ）A ．小球的运动状态保持不变B ．小球的机械能总量逐渐减小C ．绳的拉力对小球做了功D ．小球的动能全部转化为重力势能12．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次拉动木块得到的s ﹣t 关系图象如图乙所示． 两次对应的弹簧测力计示数分别为F 1、F 2，两次拉力的功率分别为P 1、P 2，下列判断正确的是（ ）A ．F l ＞F 2、P 1＞P 2B ．F l =F 2、P 1＞P 2C ．F 1＞F 2、P 1=P 2D ．F 1＜F 2、P l ＜P 2 13．下列有关热学知识的认识，正确的是（ ） A ．0℃的冰没有内能B ．只有热传递可以改变物体的内能C ．温度越高，分子做无规则运动越激烈D ．热机的做功冲程是将机械能转化为内能14．如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任意按钮时，铃声响起，提醒司机有人要下车．选项图中符合要求的电路是（）A．B．C．D．15．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表16．如图所示的电路中，闭合形状S，灯L不发光，电流表有示数，电压表无示数．则电路的故障可能是（）A．电阻R被短接B．灯L被短接C．灯L的灯丝断了D．电阻R的接线柱接触不良17．同一滑轮用如图甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和滑轮的摩擦力不计．则（）A．手的拉力：F甲＞F乙；机械效率：η甲＜η乙B．手的拉力：F甲=F乙；机械效率：η甲=η乙C．手的拉力：F甲＞F乙；机械效率：η甲＞η乙D．手的拉力：F甲＜F乙；机械效率：η甲＜η乙三、实验题（共19分）18．如图所示是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平向右运动直至停止．（1）实验中是通过观察来判断钢球的动能大小．（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与的关系．（3）换用质量不同的钢球从斜面的相同高度由静止开始滚下，目的是探究钢球的动能大小与的关系．（4）木块最终会停下来的主要原因是，在此过程中木块通过方式把动能转化为内能．（5）如果木块在运动过程中所受的摩擦阻力为0，木块将．19．如图1所示，研究并联电路中干路电流与各支路电流的关系．（1）以笔画线代替导线，如图1，按电路甲把实物图乙连接起来．（导线不许交叉）．（2）连完电路后，闭合开关，三个电流表的示数如图2所示，则A1的示数I1是A．A2的示数I2是A，A3的示数I是A．（3）由上述三个电流的数值，可近似得出电流关系式为：．20．某同学用如图所示的实验装置测量滑轮组的机械效率，相关数据记录在表中．实验次数钩码重/N钩码上升的高度/m绳端的拉力/N绳端移动的距离/m机械效率1 4 0.10 1.8 0.32 6 0.10 2.5 0.33 6 0.15 2.5（1）实验中，使用滑轮组提升重物时，应竖直向上拉动弹簧测力计．（2）第二次实验中，2s内钩码上升的高度为0.1m，则它运动的速度为m/s．（3）第三次实验中，绳端移动的距离为m，滑轮组的机械效率为．（4）分析比较第一、二两次实验数据，有用功W1有W2有，滑轮组的机械效率η1η2（两空均选填“＞”“=”或“＜”）．由此可知，可采用的方法来提高滑轮组的机械效率．四、计算与简答题（共22分）21．一辆小轿车，质量为1.8t，车轮与地面总接触面积为l000cm2，小轿车发动机的效率是20%，它在平直公路上匀速行驶时的牵引力为644N（空气阻力不计，汽油热值q=4.6×107J/kg，g=10N/kg）．求：该小轿车在平直公路上匀速行驶100km消耗多少kg汽油？22．用炉子烧水时，将10kg的水从20℃加热到100℃，燃烧了0.5kg的焦炭．水的比热容是4.2×103J/（kg•℃），焦炭的热值是3.0×107J/kg．试求：（1）水吸收的热量是多少？（2）0.5kg焦炭完全燃烧释放的热量是多少？（3）炉子烧水的效率是多少？23．一名体重为560N、双脚与地面接触面积为0.04m2的学生站在水平地面上，用如图所示的滑轮组，在20s内将600N的重物匀速提升1m（绳重及绳与滑轮之间的摩擦不计）．（1）请画出滑轮组的绕线．当这名学生未提重物时，他站在地面上对地面的压强多大？（2）若匀速提升重物的过程中，滑轮组的机械效率是75%，拉力的功率多大？（3）若用该滑轮组将800N的重物匀速提起1m，机械效率又是多大？安徽省亳州市蒙城县部分学校九年级（上）期中物理试卷参考答案与试题解析一、填空题（毎空2分，共28分）1．在实心球测试时，小华检起重为20N的实心球，将球用力投出后，实心球向前飞行了10m；球出手后，小华对球做功0J．【考点】功的计算．【分析】做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，据此分析判断．【解答】解：当小华将球用力投出后，球由于惯性继续运动，此时小华对球没有力的作用，根据做功的两个必要因素可知，球出手后，小华对球做功为0J．故答案为：0．2．汽油机在“吸气”、“压缩”、“做功”、“排气”的四个冲程中，机械能转化为内能的是压缩冲程．【考点】内燃机的四个冲程．【分析】在内燃机的四个冲程中做功冲程对外做功，将内能转化为机械能；压缩冲程压缩气体的过程中，将机械能转换为内能．【解答】解：吸气冲程、排气冲程没有能量转化；压缩冲程将机械能转化为内能；而做功冲程中高温高压的燃气推动活塞做功，将内能转化为机械能．故答案为压缩．3．张家界天门山闻名遐迩，天门山索道全长7454m，高度差1200m，是国内为数不多高度差超过千米的索道之一．游客乘坐天门山索道缆车匀速上山的过程中，缆车的动能不变，重力势能增大．（填“增大”、“减小”或“不变“）．【考点】动能和势能的大小变化．【分析】（1）动能大小跟质量、速度有关．质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大．（2）重力势能大小跟质量、被举得高度有关．被举得高度一定时，质量越大，重力势能越大；质量一定时，高度越高，重力势能越大．（3）一种形式的能转化为另一种形式的能，该形式的能减小，另一种形式的能增大．【解答】解：游客乘坐索道缆车匀速上山的过程中，人的质量不变，速度不变，动能不变；高度增大，重力势能增大．故答案为：不变；增大．4．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是0.5V，电池的正极是铜片（选填“锌片”或“铜片”）．【考点】电压表的读数方法．【分析】根据电压表的量程和分度值读出示数即为电池的电压，根据“电流必须从电压表的正接线柱流入，负接线柱流出”判断电池的正极．【解答】解：由图可知，电压表的选量程为0～3V，电池的电压为0.5V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极．故答案为：0.5；铜片．5．在高速铁路上，一列车以324km/h的速度在平直轨道上匀速行驶50km，若列车的牵引力为105N，通过这段路程牵引力所做的功为5×109J，功率为9×106W．【考点】功的计算；功率的计算．【分析】已知牵引力大小和列车行驶的路程，利用W=Fs计算牵引力所做的功，利用v=求出所用时间，然后利用P=计算功率．【解答】解：牵引力所做的功：W=Fs=105N×50×103m=5×109J，v=324km/324×m/s=90m/s，根据v=可得所用时间：t==，功率：P==9×106W．故答案为：5×109；9×106．6．如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），在金属棒中移动的是自由电子，形成的电流方向是由B到A（第二空选填“由A到B”或“由B到A”）．【考点】电流的方向．【分析】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．【解答】解：已知验电器A 带负电，验电器A 有多余的电子；当金属棒把验电器A 、B 两金属球相连时，电子会发生定向移动，自由电子从A 移动到B ，使验电器B 也带上了电． 由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子定向移动的方向相反，故电流方向由B 到A ． 故答案为：自由电子；由B 到A ．7．如图甲所示，电源电压恒定为6V ，当开关S 1闭合，S 2断开时，电压表的示数如图乙所示，则灯L 2两端电压为 3.5 V ．【考点】串联电路的电压规律．【分析】分析开关S 1闭合、S 2断开时，电压表所测的电路，结合电压表的读数方法可读出示数．【解答】解：由图知，当开关S 1闭合、S 2断开时，两灯泡串联，电压表测量L 1两端的电压， 此时电压表所选量程为0～3V ，分度值为0.1V ，其示数为2.5V ，即L 1两端的电压为2.5V ． 在串联电路中，总电压等于各个串联部分电压之和，所以灯L 2两端电压为6V ﹣2.5V=3.5V ；故答案为：3.5．8．我国许多城市中建有大型绿地，绿地中的人工湖具有“吸热”功能，盛夏季节能大大减弱周围地区的“热岛效应”．某人工湖湖水的质量为1.0×107kg ．若水温平均升高0.8℃，则湖水吸收的热量为 3.36×1010 J ，若这些热量被质量的砂石吸收（C 水＞C 砂石），则砂石升高的温度 大于 0.8℃（选填“大于”“等于”或“小于”）．C 水=4.2×103J/（kg•℃） 【考点】热量的计算．【分析】（1）知道水的质量、升高的温度，根据公式Q=cm △t 求出水吸收的热量； （2）水和砂石的质量相等，吸收的热量相等，根据公式Q=cm △t 分析砂石温度的变化． 【解答】解：（1）湖水吸收的热量：Q=cm △t=4.2×103J/（kg•℃）×1.0×107kg ×0.8℃=3.36×1010J ； （2）由题知，水和沙石的质量m 相同，吸收的热量相同， 因为Q 吸=cm △t ，c 砂石＜c 水， 所以△t 砂石＞△t 水=0.8℃，即吸收相同的热量，砂石升高的温度将大于0.8℃．故答案为：3.36×1010；大于．9．请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路．开关状态 灯泡发光情况闭合S ，断开S 1、S 2L 1、L 2均不发光 闭合S 、S l ，断开S 2L 1发光、L 2不发光 闭合S 、S 2，断开S 1L 1不发光、L 2发光 断开S ，闭合S 1、S 2L 1、L 2均不发光【考点】实物的电路连接．【分析】分析表中给出的信息，确定两灯泡的连接方式以及开关的位置，然后再连接电路．【解答】解：（1）由“闭合S ，断开S 1、S 2”L 1、L 2均不发光，可确定开关S 在干路上； （2）由“闭合S 、S l ，断开S 2”L 1发光、L 2不发光；“闭合S 、S 2，断开S 1”L 1不发光、L 2发光，可确定S 1控制支路中的L 1，S 2控制L 2，如图所示；10．某家庭需要将50kg 、初温为10℃的水加热到50℃作为生活用水，他们利用煤气灶烧水，需要燃烧0.8kg 的煤气．这些水从10℃加热到50℃需要吸收的热量为 8.4×106 J ，0.8kg 的煤气完全燃烧放出的热量为 3.36×107 J ，煤气灶烧水的效率为 25% ．（c 水=4.2×103J/（kg•℃），q 煤气=4.2×107J/kg ） 【考点】热量的计算．【分析】（1）知道水的质量、水的比热容和水的初温和末温，利用吸热公式求水吸收的热量；（2）知道煤气的质量和煤气的热值，利用Q 放=mq 计算煤气完全燃烧放出的热量；（3）水吸收的热量是有用的能量，煤气完全燃烧放出的热量为总能量，利用效率公式求燃气灶烧水的效率． 【解答】解：（1）水吸收的热量：Q 吸=cm 水△t=4.2×103J/（kg•℃）×50kg ×（60℃﹣20℃）=8.4×106J ； （2）0.8kg 煤气完全燃烧放出的热量：Q 放=m 煤气q=0.8kg ×4.2×107J/kg=3.36×107J ； （3）燃气灶烧水的效率： η==×100%=25%．故答案为：8.4×106；3.36×107；25%．二、选择题（毎题3分，共21分）11．如图所示，小球在A点由静止开始释放，向右侧摆动，B点是小球摆动的最低点，C点是小球摆动到右侧的最高点，且A、C两点到B点的竖直距离h A＞h C．在小球从B点摆动到C点的过程中，下列说法正确的是（）A．小球的运动状态保持不变B．小球的机械能总量逐渐减小C．绳的拉力对小球做了功D．小球的动能全部转化为重力势能【考点】动能和势能的转化与守恒；力是否做功的判断；机械能．【分析】①物体的运动状态包括速度和方向两个方面；②动能和势能合称机械能，由于克服空气阻力，一部分机械能会转化为内能；③做功包含两个必要因素：有力作用在物体上，物体在力的方向上通过一定的距离．【解答】解：A、小球摆动过程中运动方向不断变化，也就是运动状态在变化．此选项错误；B、D、小球从A到B的过程中，大部分重力势能转化为动能；从B到C的过程中，大部分动能转化为重力势能．由于与空气有摩擦，摆动过程中部分机械能转化为内能，所以机械能总量减少，动能也不可能全部转化为重力势能．选项B正确，选项D错误；C、细绳对小球有拉力，但小球在拉力的方向上没有移动距离，所以细绳的拉力对小球不做功．此选项错误．故选B．12．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次拉动木块得到的s﹣t关系图象如图乙所示．两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别为P1、P2，下列判断正确的是（）A．F l＞F2、P1＞P2B．F l=F2、P1＞P2 C．F1＞F2、P1=P2D．F1＜F2、P l＜P2【考点】功率大小的比较；二力平衡条件的应用．【分析】（1）弹簧测力计拉动木块在水平面上匀速直线运动时，水平方向上木块受到拉力和滑动摩擦力作用，拉力和滑动摩擦力是一对平衡力．（2）滑动摩擦力大小跟压力大小和接触面粗糙程度有关．根据P=Fv判断拉力的功率．【解答】解：由图乙可知，木块两次都做匀速直线运动，则拉力和滑动摩擦力是一对平衡力，大小相等，因为同一木块放在同一桌面上，压力不变、接触面的粗糙程度不变，所以两次木块受到的滑动摩擦力相等，故两次对应的弹簧测力计示数相等，即F1=F2；从图乙中可以判断出，第1次木块的运动速度大于第2次木块的运动速度，即v1＞v2，根据公式P=Fv可知，当拉力相等时，速度越大，拉力的功率越大，即：P1＞P2．综上所述，ACD错误，B正确．故选：B．13．下列有关热学知识的认识，正确的是（）A．0℃的冰没有内能B．只有热传递可以改变物体的内能C．温度越高，分子做无规则运动越激烈D．热机的做功冲程是将机械能转化为内能【考点】内能的概念；物体内能的改变；热机；分子的运动．【分析】（1）内能是物体本身的一种性质，一切物体都具有内能；（2）改变物体内能的方式有两种：做功和热传递；（3）物体中分子的无规则运动与温度有关，物体的温度越高，物体中分子的无规则运动越激烈；（4）在做功冲程中，汽油机将内能转化为机械能，由此获得动力．【解答】解：A、因为一切物体都具有内能，所以0℃的冰同样具有内能．故A错误；B、做功和热传递是改变物体内能的两种方式，故B错误；C、物体中分子的无规则运动与温度有关，物体的温度越高，物体中分子的无规则运动越激烈，故C正确；D、在热机的做功冲程中，燃料燃烧生成高温高压的燃气，燃气推动活塞运动，活塞从而带动曲轴转动，使汽车获得动力，在此过程中，将内能转化为机械能，故D错误．故选C．14．如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任意按钮时，铃声响起，提醒司机有人要下车．选项图中符合要求的电路是（）A．B．C．D．【考点】电路图设计．【分析】根据“当乘客按下任一按钮，铃声都会响起”结合串并联电路特点判断两个开关的连接方式，然后分析电路图答题．【解答】解：当乘客按下任一按钮，铃声都会响起，说明这两个开关可以独立工作、互不影响即为并联，且电铃位于干路上，由图示电路图可知，C符合题意，ABD不符合题意．故选C．15．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接入电流表，乙接入电压表B．甲、乙均接入电流表C．甲、乙均接入电压表D．甲接入电压表，乙接入电流表【考点】电路图及元件符号；电流表的使用；电压表的使用．【分析】电流表相当于导线使用时与被测电路元件串联，电压表相当于开路使用时与被测电路元件并联，根据电压表和电流表的正确使用方法以及在电路中的作用进行分析．【解答】解：A．甲接入电流表，乙接入电压表时，两灯泡并联，甲电流表测通过L2的电流，乙测电源的电压，两灯泡均能发光，故A符合；B．甲、乙均接入电流表时，会造成电源短路，两灯泡不发光，故B不符合；C．甲、乙均接入电压表时，L2断路，不能发光，故C不符合；D．甲接入电压表，乙接入电流表时，L2短路，不能发光，故D不符合．故选A．16．如图所示的电路中，闭合形状S，灯L不发光，电流表有示数，电压表无示数．则电路的故障可能是（）A．电阻R被短接B．灯L被短接C．灯L的灯丝断了D．电阻R的接线柱接触不良【考点】电流表、电压表在判断电路故障中的应用．【分析】电路故障分两类：短路和断路．电路短路时，短路部分无电压，电流大；电路断路时，断路部分无电流，电压大．【解答】解：电压表无示数，说明电路断路或灯泡短路，电流表有示数，说明电路是通路，灯泡不发光，说明灯泡发生了短路．故选B．17．同一滑轮用如图甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和滑轮的摩擦力不计．则（）A ．手的拉力：F 甲＞F 乙；机械效率：η甲＜η乙B ．手的拉力：F 甲=F 乙； 机械效率：η甲=η乙C ．手的拉力：F 甲＞F 乙；机械效率：η甲＞η乙D ．手的拉力：F 甲＜F 乙；机械效率：η甲＜η乙 【考点】机械效率的大小比较．【分析】（1）使用定滑轮不省力但能改变力的方向，使用动滑轮能省一半力，但费距离； （2）机械效率可以利用公式η=×100%，其中W 有是克服物体重力做的功，W 总是拉力做的功．【解答】解：（1）由图可知，甲滑轮是定滑轮，绳重和摩擦不计，使用该滑轮不省力，所以拉力等于物体的重力，F 甲=G=100N ；乙滑轮是动滑轮，绳重和摩擦不计，使用该滑轮可以省一半的力，即拉力等于物体和滑轮总重力的一半，F 乙=（G +G 动）=×=60N ，所以：F 甲＞F 乙；（2）两幅图中的W 有是克服物体重力做的功是相同的，但乙图中拉力做功要克服动滑轮的重力做功，比甲图中做的总功要多，所以结合机械效率公式η=×100%可知，有用功相同时，总功越大的，机械效率越小，所以η甲＞η乙． 故选C ．三、实验题（共19分）18．如图所示是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平向右运动直至停止．（1）实验中是通过观察 木块被推动距离的大小 来判断钢球的动能大小．（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与 速度 的关系．（3）换用质量不同的钢球从斜面的相同高度由静止开始滚下，目的是探究钢球的动能大小与 质量 的关系．（4）木块最终会停下来的主要原因是 受到摩擦力的作用 ，在此过程中木块通过 做功 方式把动能转化为内能．（5）如果木块在运动过程中所受的摩擦阻力为0，木块将 永远做匀速直线运动 ．【考点】探究影响物体动能大小的因素．【分析】（1）动能的大小与物体的质量和速度有关，探究动能与质量关系时，控制速度不变；探究动能与速度关系时，控制质量不变．该实验也采用了转换法，通过比较小球推动木块移动的距离来反映小球动能的大小；（2）由于动能的大小与物体的质量和速度有关，要想研究物体动能与质量的关系，需要换用不同质量的钢球从斜面相同的高度滑下； （3）力是改变物体运动状态的原因；（4）改变内能的方式有两种，即做功和热传递；（5）据牛顿第一定律分析即可判断．【解答】解：（1）在研究动能大小与什么因素有关时，我们是通过观察钢球推动木块移动的距离来反映小球动能大小的，采用的是转换法的思想；（2）图中实验中让同一钢球从同一个斜面上不同的高度由静止开始运动，即钢球滚动到斜面低端的速度是不同的，即探究动能大小与物体运动速度的关系；（3）不同钢球从相同的高度释放，运动到斜面低端的速度也就相同，即该实验探究的是钢球动能与质量的关系；（4）由于木块受到摩擦力的作用，所以木块最终会停下来；在此过程中木块通过做功方式把动能转化为内能；（5）据牛顿第一定律可知，若物体在不受任何外力时，运动的物体将永远做匀速直线运动，故如果木块在运动过程中所受的摩擦阻力为O，木块将永远做匀速直线运动．故答案为：（1）木块被推动距离的大小；（2）速度；（3）质量；（4）受到摩擦力的作用；做功；（5）永远做匀速直线运动．19．如图1所示，研究并联电路中干路电流与各支路电流的关系．（1）以笔画线代替导线，如图1，按电路甲把实物图乙连接起来．（导线不许交叉）．（2）连完电路后，闭合开关，三个电流表的示数如图2所示，则A1的示数I1是0.32A．A2的示数I2是0.58A，A3的示数I是0.9A．（3）由上述三个电流的数值，可近似得出电流关系式为：I=I1+I2．【考点】探究串并联电路中的电流特点实验；实物的电路连接．【分析】（1）分析图甲电路的连接关系及各电流表测量的电流，根据电路图连接实物图；（2）分别根据图2中电流所选用的量程读数；（3）分析数据大小得出结论．【解答】解：（1）原电路中，L1、L2并联，A3在干路上，测总电流；A1测通过L1的电流，A2测通过L2的电流，A1、A2均选用小量程，A3选用大量程，并注意电流从电流表正接线柱流入，根据电路图连接实物图，如下图所示：。

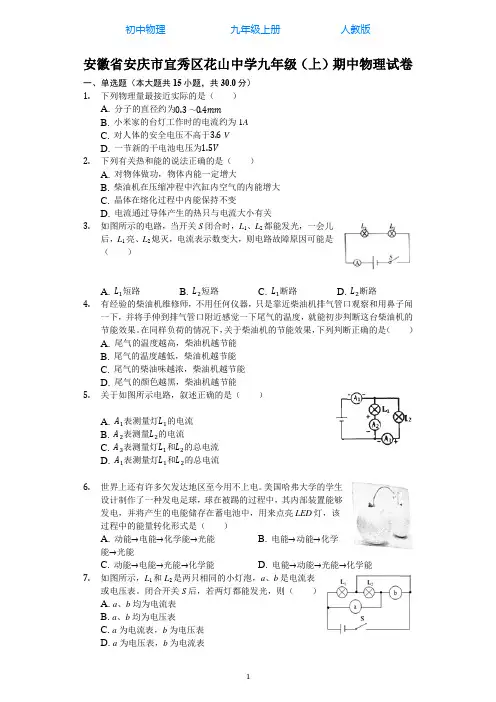

安徽省安庆市宜秀区花山中学九年级（上）期中物理试卷一、单选题（本大题共15小题，共30.0分）1.下列物理量最接近实际的是（）A. 分子的直径约为0.3～0.4mmB. 小米家的台灯工作时的电流约为1AC. 对人体的安全电压不高于3.6VD. 一节新的干电池电压为1.5V2.下列有关热和能的说法正确的是（）A. 对物体做功，物体内能一定增大B. 柴油机在压缩冲程中汽缸内空气的内能增大C. 晶体在熔化过程中内能保持不变D. 电流通过导体产生的热只与电流大小有关3.如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是（）A. L1短路B. L2短路C. L1断路D. L2断路4.有经验的柴油机维修师，不用任何仪器，只是靠近柴油机排气管口观察和用鼻子闻一下，并将手伸到排气管口附近感觉一下尾气的温度，就能初步判断这台柴油机的节能效果。

在同样负荷的情况下，关于柴油机的节能效果，下列判断正确的是（）A. 尾气的温度越高，柴油机越节能B. 尾气的温度越低，柴油机越节能C. 尾气的柴油味越浓，柴油机越节能D. 尾气的颜色越黑，柴油机越节能5.关于如图所示电路，叙述正确的是（）A. A1表测量灯L1的电流B. A2表测量L2的电流C. A3表测量灯L1和L2的总电流D. A1表测量灯L1和L2的总电流6.世界上还有许多欠发达地区至今用不上电。

美国哈弗大学的学生设计制作了一种发电足球，球在被踢的过程中，其内部装置能够发电，并将产生的电能储存在蓄电池中，用来点亮LED灯，该过程中的能量转化形式是（）A. 动能→电能→化学能→光能B. 电能→动能→化学能→光能C. 动能→电能→光能→化学能D. 电能→动能→光能→化学能7.如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。

闭合开关S后，若两灯都能发光，则（）A. a、b均为电流表B. a、b均为电压表C. a为电流表，b为电压表D. a为电压表，b为电流表8.一台单缸四冲程汽油机，它的转速是800r/min，做功冲程中燃气推动活塞一次做功1500J，那么这台汽油机的功率为（）A. 10kWB. 15kWC. 20kWD. 1200kW9.图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A. 电位器与灯泡并联B. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗10.为保证司乘人员的安全，轿车上设有安全带未系提示系统，当乘客坐在座椅上时，座椅F的开关S1闭合，若未系安全带（安全带控制开关S2断开）仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭，下列电路图设计最合理的是（）A. B.C. D.11.小李家使用的燃气热水器，将30kg的水从20℃加热到45℃，消耗了0.15m3的天然气。

安徽省宣城市宣州区水阳中学九年级（上）第一次月考物理试卷一、单项选择题（每小题3分共21分）1关于内能和热量，下列说法正确的是（）A．物体吸收热量，温度一定升高B．物体运动的越快，物体的内能越大C．同一物体的温度越高，内能越大D．温度越高的物体，所含的热量越多【考点】温度、热量与内能的关系．【专题】分子热运动、内能．【分析】在热传递过程中传递内能的多少叫热量，热量是个过程量，热传递的条件是：物体之间存在着温度差；内能是物体分子无规则运动的动能和分子势能的总和，温度是表示物体冷热程度的物理量．了解这三个物理量的概念与联系，再结合改变物体内能的方法有做功和热传递，可对各选项依次做出分析．【解答】解：A、物体吸收了热量，温度不一定增加，例如晶体熔化时，吸收热量，但温度不变，但内能一定会增加，故A错误，但不符合题意；B、物体运动的越快，物体的动能就越大，内能的大小与物体的运动没有关系，故B 错误，但不符合题意；C、同一物体的温度越高，内能越大，故C正确，但符合题意；D、热量是热传递过程中传递能量的多少，不能用含有表示，故D错误，但不符合题意．故选C．2下列有关能量变化的说法，正确的是（）A．物体从斜面上匀速滑下，其机械能增大B．物体从斜面上匀速滑下，其机械能不变C．汽油机压缩冲程是将内能转化为机械能D．汽油机做功冲程是将内能转化为机械能【考点】动能和势能的大小变化；内燃机的四个冲程．【专题】比热容、热机、热值；机械能及其转化．【分析】（1）动能的影响因素是质量和速度，重力势能的影响因素是质量和高度，动能和势能统称机械能；（2）在汽油机的压缩冲程中，机械能转化为内能，在做功冲程中，内能转化为机械能．【解答】解：AB、物体从斜面上匀速滑下，其质量不变，速度不变，故动能不变；高度减小，故重力势能减小，其机械能减小．因此，AB说法均错误；CD、在汽油机的压缩冲程中，机械能转化为内能，在做功冲程中，内能转化为机械能，故C错误，D正确．故选D．3水的比热容较大，下列做法中不是利用这一特性的是（）A．炎热的夏天在室内洒水降温B ．用水做内燃机的冷却液C ．供暖系统用热水循环D ．沿海地区气温受大面积海水的影响【考点】水的比热容的特点及应用． 【专题】比热容、热机、热值．【分析】对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；水分的蒸发会从周围吸热而降低周围环境的温度，即蒸发吸热．【解答】解：A 、炎热的夏天，在室内地面上洒水，水蒸发会从周围吸热而降低周围环境的温度，使人感到凉爽，不是利用水的比热容大的特点，符合题意； B 、因为水的比热容较大，升高相同的温度，水吸收的热量多，所以用水做内燃机的冷却液，不符合题意；C 、因为水的比热容较大，降低相同的温度，水放出的热量多，所以冬天供暖系统使用热水循环供暖，不符合题意；D 、沿海地区水多，因为水的比热容较大，白天，水吸收热量，温度升高的少；夜晚，水放出热量，温度降低的少，能调节周围的气温，不符合题意． 故选A ．4质量和初温都相等的铜和铝（c 铜＜c 铝），放出相等的热量后相互接触，热量将（ ）A ．一定从铜传给铝B ．一定从铝传给铜C ．不会发生热传递D ．不能确定是否发生热传递【考点】热量的计算；热传递．【专题】分子热运动、内能；比热容、热机、热值．【分析】解决此题要知道热传递发生的条件是要有温度差，结合热量的公式Q=cm △t 进行分析解答．【解答】解：由公式Q=cm △t 可得，△t= ，因铜块和铝块的质量以及放出的热量相同，铜的比热容小于铝的比热容，所以铜块的温差大于铝的温度差，由于初温相同，所以铜的末温小于铝的末温；热传递是从高温物体传向低温物体，所以热量会从铝块传给铜块． 故选B ．5下列说法正确的是（ ） A ．对物体做功，物体的内能一定增大B ．质量相等的两个物体，速度大的那个物体内能一定大C ．1000℃的铁块具有内能，0℃的冰块不具有内能D ．任何物体都具有内能，通过摩擦可增大冰块的内能Qcm【考点】做功改变物体内能；内能的概念．【专题】应用题；分子热运动、内能．【分析】（1）（4）改变物体内能的两种方式：做功和热传递；做功和热传递在改变物体内能上是等效的；（2）内能与物体的质量、温度以及状态有关；（3）一切物体都有内能．【解答】解：A、做功和热传递是改变物体内能的两种方式；在对物体做功的同时，该物体也可能与别的物体发生热传递，如果该物体放出的热量较多，则该物体的内能也可能会减小；故A错误；B、内能与物体的质量、温度以及状态有关，与物体的速度无关，故B错误；C、一切物体都有内能，所以1000℃的铁块和0℃的冰块都具有内能，故C错误；D、任何物体都具有内能，通过摩擦（即克服摩擦做功）可以增大冰块的内能；故D 正确．故选D．6铜的比热容是铅的比热容的3倍．质量相同的铜块和铅块，若它们升高的温度之比为1：2，则它们吸热之比为（）A．2：3 B．3：2 C．6：1 D．1：6 【考点】热量的计算．【专题】计算题．【分析】知道铜和铅的比热容之比、升高的温度值比、质量m相同，根据公式Q吸=cm△t求它们吸收的热量之比．7一台单缸四冲程柴油机转速为1200转/min，则柴油机1s内（）A．完成20个冲程，做功20次B．完成40个冲程，做功40次C．完成40个冲程，做功10次D．完成20个冲程，做功10次【考点】内燃机的四个冲程．【分析】解答此题需要知道柴油机工作循环的特点：四冲程柴油机一个工作循环包括四个冲程，其中只有做功冲程对外做功，在一个工作循环中，曲轴转动两圈．【解答】解：由题义可知，该柴油机1s内曲轴转20转，即有10个工作循环，所以需要完成40个冲程，对外做功10次．故选C．二、填空题（每空2分，共36分）8如图所示的几个物理实验分别说明了：实验（1）表示分子在不停地做无规则运动实验（2）表示分子之间有引力实验（3）表示气体膨胀做功的实验，内能减小，温度降低．【考点】扩散现象；做功改变物体内能；分子间的作用力．【专题】分子热运动、内能．【分析】要解决此题，需掌握分子动理论的有关知识及改变物体内能的方法．【解答】解：（1）由图知，将玻璃杯抽掉后，二氧化氮气体和空气会混合均匀，说明分子在不停地做无规则运动；（2）将铅块可以紧紧地压在一起，说明分子之间有引力；（3）是气体膨胀做功的实验，内能减小，温度降低．故答案为：（1）分子在不停地做无规则运动；（2）分子之间有引力；（3）气体膨胀做功的实验，内能减小，温度降低．9海南岛四面环海，从我们所学的知识可知，海南岛一年四季的气温或早晚的气温应比内陆地区变化要小（填“大”或“小”），这是因为水的比热容比泥沙要大的缘故．【考点】水的比热容的特点及应用．【专题】应用题；比热容、热机、热值．【分析】比热容指的是单位质量的某种物质温度升高1℃所吸收的热量，反映了物质的吸热能力．根据水的比热容较大的特点分析海南岛为什么早晚的气温变化小．【解答】解：海南岛，四周环海，水多，水的比热容较大，白天，相同质量的水和陆地比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得海南岛早晚的气温变化较小．故答案为：小；比热容．10放在衣柜里的樟脑丸，时间久了会明显变小，这是升华现象（填物态变化的名称），打开衣柜门能闻到樟脑的气味，这表明分子在不停地做无规则运动．【考点】生活中的升华现象；能量转化的现象．【专题】汽化和液化、升华和凝华．【分析】（1）物质由固态直接变成气态的现象叫做升华；（2）物质是由分子组成的，组成物质的分子在不停地做无规则运动．【解答】解：（1）放在衣橱里的樟脑丸，时间久了会变小，这是它由固态直接变成了气态，发生了升华现象；（2）打开衣柜能闻到樟脑的气味，这是扩散现象，说明了分子在不停地做无规则运动．故答案为：升华；无规则运动11在物理学中，“热”有热量、内能、温度等含义，请写出下面几种情形中“热”字的含义：（1）这盆水很热：温度高．（2）物体吸热升温：热量．（3）摩擦生热：内能．【考点】温度、热量与内能的关系．【专题】分子热运动、内能．【分析】要解答本题需掌握：①生活中的“热”和物理学中的“热”的不同含义；②温度、热量与内能的关系．【解答】解：（1）这盆水很热，指温度高；（2）物体吸热升温，指吸收热量；（3）摩擦生热，是机械能转化为内能；故答案为：（1）温度高；（2）热量；（3）内能．12许多同学喜欢吃烤肉串，用炭火烤肉的过程是利用热传递的方式增加肉的内能的，木炭燃烧的过程是将化学能转化为内能的过程．但科学表明，经常吃烧烤食品有害建康．【考点】热传递改变物体内能；能量转化的现象．【分析】改变物体内能的办法有两个，一个是热传递，二是做功．用炭火烤肉的过程是炭火把热能传递给肉，属于能量的转移．木炭本身存在化学能，木炭燃烧是把自身的化学能转化成热能即内能的过程．【解答】解：用火炭烤肉的过程，是炭火把内能传递给肉的过程，这个过程并没有能量的转化，而是一个能量转移的过程．木炭自身具有化学能，它的燃烧过程是它与氧气反应，把化学能转化成内能的过程，故答案为：热传递；化学；内．13建筑工地上有一台大型汽车吊，把100吨建筑材料从地面吊到15m高处，汽车吊做的有用功为1.47×108J．在这过程中，汽车吊消耗柴油的质量为2kg，则完全燃烧2kg柴油释放的内能为8.6×107J，该过程中汽车吊的效率为17.1%．（g取9.8N/kg，柴油的热值为4.3×107J/m3）【考点】有用功和额外功；热机的效率．【专题】计算题；比热容、热机、热值．【分析】①知道建筑材料的质量，可利用公式G=mg计算出建筑材料的重力，又知道上升的高度，可利用公式W有用=Gh计算出汽车吊做的有用功．②知道柴油的质量和柴油的热值，可利用公式Q放=mq计算出柴油完全燃烧放出的热量，即燃烧柴油释放的内能．14每年麦收时节，农民往往把麦秸杆堆在田里焚烧，这样既污染环境，又浪费资源．据测算，1t麦秸杆在沼气池中可以产生270m3沼气，剩余的残渣还是优质有机肥料．统计表明，荆州市农村一个村一般每年可产生500t麦秸杆，若这些麦秸杆用来在沼气池中产生沼气，产生的沼气完全燃烧后，可以放出2.565×1012J的热量；在标准大气压下，可以将3.05×106壶装有质量为2.5kg、初温为20℃的水烧开[沼气的热值为1.9×107J/m3，水的比热容为4.2×103J/（kg•℃）]．【考点】热平衡方程的应用．【专题】压轴题；分子热运动、内能．【分析】（1）先求出500t秸秆产生的沼气，然后根据Q=qv求出沼气完全燃烧放出的热量；（2）根据Q=cm△t求出一壶水吸收的热量，然后沼气放出的热量与一壶水吸收的热量的比值即为烧开的壶数．三、实验题（每空2分共18分）15某小组的同学做“比较不同物质的吸热能力”的实验，他们使用了如下图所示的装置．（1）在设计实验方案时，需要确定以下控制的变量，你认为其中多余一项的是BA．采用完全相同的加热方式B．酒精灯里所加酒精量相同C．取相同质量的水和另一种液体D．盛放水和另一种液体的容器相同（2）为了得到质量相同的水和未知液体，需要的器材是天平．（3）吸热多少由加热时间来反映，这种方法叫转换法．【考点】探究比热容的实验．【专题】实验题；探究型实验综合题．【分析】（1）探究物质比热容的大小需要控制的变量包括：吸收的热量，不同物质的质量，加热的时间和加热的方式．（2）测质量的工具为天平；（3）实验中通过加热时间的长短来反映物质吸热的多少，采用了转换法．【解答】解：（1）用控制变量法进行探究，因为引起温度变化的因素是吸热的多少、物质的质量、加热时间和方式，与酒精的多少无关，所以B选项多余．（2）为了得到质量相同的水和未知液体，需要的器材是天平．（3）实验中吸热时间的多少是通过加热时间来反映的，这种方法叫做转换法．故答案为：（1）B；（2）天平；（3）时间；转换法．16两个同样的烧杯，内装温度、质量相同的水和某种液体，用同样的酒精灯加热，每隔1min记录一次它们的温度，测得如下数据：时间/min 0 1 2 3 4 5水的温度/℃20 22 24 26 28 30某种液体的20 23 26 29 32 35温度/℃回答下列问题：（1）在加热时间相同的条件下，升温快的是某种液体；（2）如果它们升高相同的温度，水吸收的热量多；（3）由此可根据公式Q=cm△t，推出C水＞C液（填“＞”“＜”或“=”）（4）根据以上数据可算出C液=2.8×103J/（kg•℃）．【考点】控制变量法与探究性实验方案．【专题】探究型实验综合题．【分析】（1）根据表中数据可直观看出升温快的液体；（2）根据表中数据可知，吸收相同热量，液体温度的变化，然后推理可知，升高相同的温度，吸收热量的多少；（3）根据公式Q吸=cm（t-t0），在吸收热量、质量相同的情况下，根据温度的变化值和比热容成反比可知水的比热容和液体比热容的大小关系．（4）已知水的比热容，根据水的比热容，以及水和某种液体比热容的关系，即可求出某种液体的比热容．四、计算题17为了测定铅的比热容，把质量为200g的铅块加热到98℃，再投入到80g的12℃的水中，混合后最终水的温度为18℃．若不计热损失，求：（1）水吸收的热量？（2）铅的比热容？【考点】热量的计算．【专题】计算题；定量思想；推理法；比热容、热机、热值．18如图所示，四冲程汽油机活塞面积为5×10-3m2，汽油燃烧产生的高温高压气体对活塞的压强为8×105Pa，汽油机正常工作10min所做的功为 1.8×106J．求：（1）高温高压气体对活塞产生的压力是多少？（2）该汽油机的功率是多少？【考点】压强的大小及其计算；功率的计算．初中物理公式汇总一览表物 理 量主 要 公 式主要单位长度（L ）(1) 用刻度尺测（2）路程 (3) 力的方向上通过的距离：s= (4) 力臂= （5）液体深度 (6)物体厚度h= a=Km 、m 、dm 、cm 、mm 等 1km=1000m1m=100cm 面积（S ）(1) 面积公式 S ＝ab S=a 2 S=πR 2 = πD 2 (2) 体积公式 (3) 压强公式1m 2=102dm 2 1dm 2=102cm 21cm 2=102mm 2 体积（V ） (1) 数学公式V 正=a 3 V 长=Sh=abh V 柱＝Sh V 球＝ πR 3(2) 密度公式 (3)用量筒或量杯V=V 2－V 1 (4) 阿基米德原理 浸没时V ＝V 排＝F 浮/ρ液g 部分露出时V 排＝V 物－V 露1m 3=103dm 31dm 3=103cm 31cm 3=103mm 3 时间（t ）（1）速度定义 （2）功率 （3）用钟表测量1h=60min 1min=60s速度（ ） （1） （2） 则声速υ= 340m / s光速C = 3×108 m /s1m/s=3.6km/h质量（m ）(1)重力公式 （2）功的公式(3)密度公式 （4）用天平测量1t=1000kg 1kg=1000g。

【物理】人教版九年级物理上册全册全套精选试卷测试与练习（word解析版）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

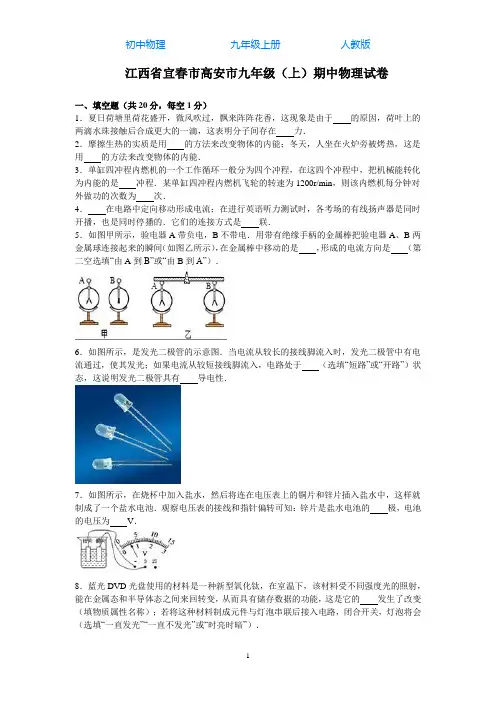

江西省宜春市高安市九年级（上）期中物理试卷一、填空题（共20分，每空1分）1．夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，这现象是由于的原因，荷叶上的两滴水珠接触后合成更大的一滴，这表明分子间存在力．2．摩擦生热的实质是用的方法来改变物体的内能；冬天，人坐在火炉旁被烤热，这是用的方法来改变物体的内能．3．单缸四冲程内燃机的一个工作循环一般分为四个冲程，在这四个冲程中，把机械能转化为内能的是冲程．某单缸四冲程内燃机飞轮的转速为1200r/min，则该内燃机每分钟对外做功的次数为次．4．在电路中定向移动形成电流；在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是联．5．如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），在金属棒中移动的是，形成的电流方向是（第二空选填“由A到B”或“由B到A”）．6．如图所示，是发光二极管的示意图．当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于（选填“短路”或“开路”）状态，这说明发光二极管具有导电性．7．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V．8．蓝光DVD光盘使用的材料是一种新型氧化钛，在室温下，该材料受不同强度光的照射，能在金属态和半导体态之间来回转变，从而具有储存数据的功能，这是它的发生了改变（填物质属性名称）；若将这种材料制成元件与灯泡串联后接入电路，闭合开关，灯泡将会（选填“一直发光”“一直不发光”或“时亮时暗”）．9．如图所示电路，若闭合开关，则R1、R2的连接方式是并联；若同时闭合开关S1、S2、S3，则电路为（“通路”、“断路”或“短路”）．10．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U ﹣I坐标中描绘了相对应的坐标点，如图乙所示，电阻R1的阻值是，电阻R2的阻值是．二、选择题（共20分，把你认为正确的答案序号填写在相应的位置上.第11～16小题，每小题只有一个正确答案，每小题3分；第15、16小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得4分.不定项选择正确但不全得1分，不选、多选或错选得0分）11．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V12．下列有关热和能的说法中正确的是（）A．燃料燃烧释放的热量越多，燃料的热值越大B．热量一定是从内能大的物体传递到内能小的物体C．物体的温度升高，可能是从外界吸收了热量D．热机做的有用功越多，热机效率越大13．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A． B． C． D．14．如图是自动测量油箱的油量装置图．其中Rˊ是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（）A．油量表是电压表改装而成的 B．R和Rˊ是并联的C．油位越高，通过R的电流越小D．油位越低，R两端的电压越大15．下列说法中正确的是（）A．沿海地区昼夜温差小，主要原因是水的比热容较大B．做功和热传递在改变物体的内能上是等效的C．温度高的物体具有的内能多，温度低的物体具有的内能少D．0℃的冰熔化成0℃的水，由于温度不变，所以它的内能不变16．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向左移动时（）A．电流表A1示数不变，电压表V示数不变B．电流表A2示数变小，电压表V示数变小C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变三、简答与计算题（共20分，第17小题4分，第18、19小题各5分，第20小题6分）17．在加油站，经常会看到“禁止用塑料桶装汽油”的警告语．如图所示，运汽油的油罐车的油罐用优质钢板制成，尾部常拖一条铁链，链子一端与油罐相连，另一端拖在地上，试说明拖这条铁链的作用．18．天然气灶使用方便、经济环保．如图所示，在一个标准大气压下，天然气灶将一壶质量为3kg、温度为20℃的水加热至沸腾，大约需要10min，已知：水的比热容为4.2×103J/（kg•℃），天然气的热值为3.5×107J/m3．求：（1）水吸收的热量；（2）若天然气完全燃烧放出的热量60%被水吸收，烧开这壶水需要多少天然气．19．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1A、0.8A、0.5A，则通过L1、L2、L3的电流分别是多大？20．如图所示，R1是0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，求：（1）R2的阻值和变阻器R1接入电路的电阻？（2）电流表A1的量程是0～3A，电流表A2的量程是0～0.6A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？四、实验与探究题(共40分，每小题各8分)21．亲爱的同学：你会使用如图的实验仪器吗？（1）如图1所示，电流表的分度值是，此时示数为．（2）如图2所示，该电阻箱的量程是，此时示数为Ω．（3）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图3所示．若要把它其中的两个接线柱连接到电路中去，共有种接法；“2A”指的是．（4）如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加根导线．22．小明在做“用伏安法测量某定值电阻R的阻值”的实验中：（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整．（2）实验前，为保护电路，滑动变阻器的滑片应置于端（填“A”或“B”）．（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是（填符号）．A．滑动变阻器断路B．R断路C．R短路D．滑动变阻器短路（4）通常情况下要进行多次测量并取平均值，其目的是为了．23．为了比较甲、乙两种液体的吸热能力，小明用两个相同的装置做了如图所示的实验．实验数据记录如表．质量（g）初始温度（℃）加热时间（min）最终温度（℃）液体甲150 20 3 45液体乙150 20 3 68（1）实验中，必须取（选填“质量”或“体积”）相等的甲、乙两种液体．（2）实验中，用（填序号）间接反映液体吸收热量的多少；通过比较（填序号）来判断吸热能力的强弱．A、加热时间B、温度计示数的变化（3）分析表格中的实验数据可知，（选填“甲”或“乙”）液体的吸热能力较强．24．瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B 接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】（1）在拆接电路时，开关必须．（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？．（3）方法改进后，测出AB、BC、AC间的电压记录在如表表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压各用电器两端的电压之和（填“等于”或“不等于”）．AB间电压BC间电压AC间电压1V 1.6V 2.9V（4）这个实验在设计方案上还存在的不足之处是：．25．【探究名称】探究欧姆定律【猜想与假设】导体中的电流可能与导体两端的电压成正比，与导体的电阻成反比【设计并进行实验】（1）在探究“导体中的电流跟它两端电压的关系”的实验中，滑动变阻器的作用是和．（2）小英同学探究“导体中的电流与电阻的关系”时，进行创新实验，除了与原有实验所必须的器材相同外，没领电压表，而是多领了一只电流表，并设计出如图所示的电路图，进行实验．①接电路，调节滑动变阻器，读出电流表A1与A2的示数分别记为I1和I2；②把定值电阻R2换成R3，调节滑动变阻器使电流表A1的示数为，使R3两端的不变．记录此时电流表A2的示数为I3；③把定值电阻R3换成R4，重复上一步骤进行实验；④分析数据得出电流与电阻的关系．江西省宜春市高安市九年级（上）期中物理试卷参考答案与试题解析一、填空题（共20分，每空1分）1．【考点】分子的运动；分子间的作用力．【分析】要解答本题需掌握：分子动理论的基本知识和力的作用效果．（1）分子永不停息地做无规则运动；（2）分子间有相互作用的力．【解答】解：（1）荷塘里荷花盛开，微风吹过，飘来阵阵花香，是扩散现象，说明分子在做无规则运动．（2）荷叶上的两滴露珠接触后合成一滴，是由于分子间引力的作用．故答案为：分子在不停地做无规则运动；引．2．【考点】做功改变物体内能；热传递改变物体内能．【分析】改变物体内能的方式有两种：做功和热传递；热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：摩擦生热是指克服摩擦做功，使物体的内能增加，温度升高，即用做功的方法改变物体的内能；冬天在火炉旁取暖，内能发生了转移，这是通过热传递的方法改变物体的内能．故答案为：做功；热传递．3．【考点】内燃机的四个冲程；有关热机的计算．【分析】内燃机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气冲程；压缩冲程中把机械能转化为内能；做功冲程中将内能转化为机械能；四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次．【解答】解：内燃机的压缩冲程中将机械能转化为内能；飞轮的转速是1200r/min，因为飞轮转动一圈完成两个冲程，所以1min可以完成2×1200=2400个冲程；因为完成四个冲程，对外做功一次，所以1min可以做功×2400=600（次）．故答案为：压缩；600．4．【考点】电流的形成；串联电路和并联电路的辨别．【分析】电荷的定向移动形成电流；串联电路的特点是各用电器之间相互影响，有一处有问题则整个电路都处于断路状态；而并联电路中的各用电器之间互不影响．【解答】解：电荷在电路中定向移动形成电流；各考场的有线扬声器是不能相互影响的，必须能够独立工作，所以它们之间是并联的．故答案为：电荷；并．5．【考点】电流的方向．【分析】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．【解答】解：已知验电器A带负电，验电器A有多余的电子；当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，自由电子从A移动到B，使验电器B也带上了电．由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子定向移动的方向相反，故电流方向由B到A．故答案为：自由电子；由B到A．6．【考点】半导体的特点．【分析】发光二极管只允许电流从二极管的正极流入，负极流出．如果反向，二极管将不亮．【解答】解：在电路中，电流只能从二极管的正极流入，负极流出．如图当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，二极管将不发光，处于断路状态．说明二极管的单向导电性．故答案为：开路；单向．7．【考点】电压表的使用；电压表的读数方法．【分析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．【解答】解：根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V；故答案为：负；0.6．8．蓝光DVD光盘使用的材料是一种新型氧化钛，在室温下，该材料受不同强度光的照射，能在金属态和半导体态之间来回转变，从而具有储存数据的功能，这是它的导电性发生了改变（填物质属性名称）；若将这种材料制成元件与灯泡串联后接入电路，闭合开关，灯泡将会时亮时暗（选填“一直发光”“一直不发光”或“时亮时暗”）．【考点】物质的基本属性；半导体的特点．【分析】该材料能在金属态和半导体态之间来回转变，这是它的导电性能发生了改变，如果将这种元件与灯泡串联时，随着光照强度的改变，电路中的电流会时有时无，因此灯泡会时亮时暗．【解答】解：在室温下，该材料受不同强度光的照射，能在金属态和半导体态之间来回转变，这是它的导电性发生了改变；若将这种材料制成元件与灯泡串联后接入电路，闭合开关后，随着光照强度的改变，电路中的电流会时有时无，因此灯泡会时亮时暗．故答案为：导电性；时亮时暗．9．【考点】电路的基本连接方式；电路的三种状态．【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路．【解答】解：如图所示电路，若只闭合开关S1、S3，电流经开关S1分为两支，一支经过R1、另一支经过R2，形成闭合回路，因此R1、R2的连接方式是并联；若同时闭合开关S1、S2、S3，电流经导线、开关S2、S3形成闭合回路，造成电源短路．故答案为：S1、S3；短路．10．【考点】欧姆定律的应用．【分析】（1）由电路图可知，当开关S接1时，电路为R1的简单电路，电压表测电源的电压，此时电路中的电流较大，根据乙图读出电源的电压；根据欧姆定律求出R1的阻值（2）当开关S接2时，R1、R2串联，电压表测R1两端的电压，电流表测电路中的电流，此时电路中的电流较小，由乙图读出两电表的示数；根据串联电路的电压特点得出R2两端的电压，再结合此时通过的电流即可判断电阻R2的I﹣U图象，根据欧姆定律求出R2的阻值．【解答】解：（1）当开关S接1时，电路为R1的简单电路，电压表测电源的电压，此时电路中的电流较大，由乙图可知，电源的电压U=6V，此时电路中的电流I=0.6A，由I=得：R1===10Ω；（2）当开关S接2时，R1、R2串联，电压表测R1两端的电压，电流表测电路中的电流，此时电路中的电流较小，从乙图可以看出电阻R1两端的电压为2V，电流I′=0.2A，因为串联电路的总电压等于各电阻两端的电压之和，所以，电阻R2两端的电压为U2=U﹣U1=6V﹣2V=4V，由I=得：R2===20Ω．故答案为：10Ω；20Ω．二、选择题（共20分，把你认为正确的答案序号填写在相应的位置上.第11～16小题，每小题只有一个正确答案，每小题3分；第15、16小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得4分.不定项选择正确但不全得1分，不选、多选或错选得0分）11．【考点】电压．【分析】每一节新干电池电压是1.5V，家庭电路的电压是220V，手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右；对人体安全的电压是不超过36V．【解答】解：A．每一节新干电池电压是1.5V，此项不符合题意；B．家庭电路的电压是220V，此项不符合题意；C．手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右，此项不符合题意；D．对人体安全的电压是不高于36V，此项符合题意；故选D．12．【考点】燃料的热值；物体内能的改变；热传递；热机的效率．【分析】（1）1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；（2）热传递时内能从高温物体转移向低温物体的；（3）做功和热传递都可以改变物体的内能，二者是等效的；（4）热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比．【解答】解：A、热值是燃料的特性，与放出热量的多少无关，故A错误；B、发生热传递的物体间一定存在温度差，此时内能是从高温物体转移到低温物体的，故B 错误；C、物体内能增大，可能是从外界吸收了热量．也可能是外界对物体做了功，故C正确；D、热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比；当热机做一定的有用功，消耗的燃料越少，效率一定越高，故D错误．故选C．13．【考点】串、并联电路的设计．【分析】由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮；根据串联电路电路中各元件相互影响和并联电路中各元件互不影响进行判断．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．14．【考点】欧姆定律的应用．【分析】（1）根据电压表使用时与被测用电器并联、电流表使用时与被测用电器串联判断图中油量表的类型；（2）串联电路是指各元件顺次逐个连接，电流只有一条路径可以通过；而并联电路则是各用电器并列连接，电流有至少两条路径可以通过；（3）当油面上升或下降时，浮标随之上升或下降，通过类似杠杆的装置控制了电路中电阻的大小，从而使电路中的电流相应的发生改变，根据欧姆定律可知电路中电流和R′两端电压的变化，根据串联电路的电压特点可知R两端的电压变化．【解答】解：故选D．15．【考点】比热容解释简单的自然现象；熔化与熔化吸热特点；内能的概念；物体内能的改变．【分析】（1）沿海地区，水多，因为水的比热容较大，相同质量的水和泥土沙石比较，吸收或放出相同的热量，水的温度升高或降低的少．（2）做功和热传递在改变物体的内能上是等效的；（3）物体的内能与物体的质量、状态、温度等都有关系；（4）物体内能的变化可能表现在物体的温度变化，也可能是状态的变化．【解答】解：A、沿海地区昼夜温差小，主要原因是水的比热容较大，在同样吸放热的情况下，水的温度变化较小，所以昼夜温差小，故A正确；B、做功和热传递都可以改变物体的内能，二者在改变物体的内能上是等效的，故B正确；C、物体的内能与物体的质量、状态、温度等都有关系，不能只通过温度来比较内能的多少，故C错误；D、0℃的冰熔化成0℃的水，虽然温度不变，但需要吸热，所以水的内能增大了，故D错误．故选AB．16．【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压．根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1电流的变化，进一步可知电压表V 示数与电流表A1示数比值变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，根据并联电路的电流特点可知干路电流的变化，进一步可知电压表V示数与电流表A2示数比值变化．【解答】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压．因电源电压不变，所以，滑片移动时，电压表V的示数不变，故B错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A1的示数不变，故A正确；由电压表V和电流表A1的示数不变可知，电压表V示数与电流表A1示数比值不变，故C 正确；当滑动变阻器滑片P向左移动时，接入电路中的电阻变小，由I=可知，通过R2支路的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A2的示数变大，由电压表V的示数不变、电流表A2的示数变大可知，电压表V示数与电流表A2示数比值变小，故D错误．故选AC．三、简答与计算题（共20分，第17小题4分，第18、19小题各5分，第20小题6分）17．【考点】摩擦起电．【分析】为了防止由于摩擦产生的静电造成事故，要把产生的静电用铁链导入大地．【解答】答：18．【考点】热量的计算；能量利用效率；燃料的热值．【分析】（1）在一个标准大气压下，知道水沸腾时的温度，又知道水的比热容、质量和初=cm（t﹣t0）求出水吸收的热量；温，根据Q吸=求出天然气完全燃烧放出的热量，再根据Q （2）根据η=×100%的变形公式Q放=Vq的变形公式V=求出烧开这壶水需要天然气的体积．放【解答】解：（答：（1）水吸收的热量为1.008×106J；（2）若天然气完全燃烧放出的热量60%被水吸收，烧开这壶水需要4.8×10﹣2m3天然气．19．【考点】并联电路的电流规律．【分析】由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据电流表示数及并联电路特点求出通过各灯的电流．【解答】解：20．如图所示，R1是0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，求：（1）R2的阻值和变阻器R1接入电路的电阻？（2）电流表A1的量程是0～3A，电流表A2的量程是0～0.6A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．【分析】由电路图可知，电阻R2与滑动变阻器的R1并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R2支路的电流．（1）根据并联电路的电压特点和欧姆定律求出R2的阻值，根据并联电路的电流特点求出通过变阻器R1的电流，利用欧姆定律求出接入电路的电阻；（2）根据并联电路独立工作、互不影响可知移动滑片时通过R2的电流不变，根据并联电路的电流特点求出电流表A1最大示数时通过滑动变阻器的电流，再根据并联电路的电压特点和欧姆定律求出滑动变阻器接入电路的最小电阻值．【解答】解：由电路图可知，电阻R2与滑动变阻器的R1并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R2支路的电流．（1）∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得，R2的阻值：R2===12Ω，∵并联电路中干路电流等于各支路电流之和，∴通过变阻器R1的电流：I1=I﹣I2=1.5A﹣0.5A=1A，变阻器R1接入电路的电阻：R1===6Ω；（2）∵并联电路中各支路独立工作、互不影响，∴移动滑片时，通过R2的电流不变，即I2=0.5A，当电流表A1的示数为3A时，滑动变阻器接入电路的电阻最小，此时通过变阻器R1的电流：I1max=I max﹣I2=3A﹣0.5A=2.5A，滑动变阻器接入电路电阻的最小值：R1min===2.4Ω．答：（1）R2的阻值为12Ω，变阻器R1接入电路的电阻为6Ω；（2）为使电表不损坏，滑动变阻器接入电路的电阻值至少为2.4Ω．四、实验与探究题(共40分，每小题各8分)21．【考点】电流表的读数方法；变阻器；滑动变阻器的使用．【分析】（1）看清量程和分度值，读出对应的示数即可；（2）电阻箱各旋钮指针的示数与对应倍率的乘积之和是电阻箱的示数；由图示电阻箱可以求出电阻箱的最大阻值．（3）滑动变阻器有3个接线柱，只接两个，则有3种接法：AC、AB、BC．铭牌中的20Ω表示滑动变阻器的最大阻值是20Ω，是把AB接入电路时的阻值．2A是滑动变阻器的最大电流．（4）如果你还想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加1根导线；【解答】解：（1）此时该电流表的量程是0～15mA，所以分度值是0.05mA，故此时的示数是11mA；（2）电阻箱的示数：6×1000Ω+0×100Ω+3×10Ω+8×1Ω=6038Ω；当各位置对应的数是0时，阻值最小，即0；当各位置对应的数是9时，阻值最大，即最大阻值为9999Ω，故它的阻值范围是0～9999Ω．（3）要把有3个接线柱的滑动变阻器接入电路中两个接线柱，则有3种的接法，其中AB 接入电路后，无法改变电阻值；此变阻器铭牌的含义是：滑动变阻器的最大阻值为20Ω．2A 是允许通过滑动变阻器的最大电流值；（4）据实验过程可知，如果想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加1根导线；故答案为：（1）0.5mA；11mA；（2）0～9999Ω；6038；（3 ）3；滑动变阻器允许通过的最大电流值为2A；（4）串；1；22．【考点】伏安法测电阻的探究实验．【分析】（1）根据电源电压选择电压表量程，滑动变阻器接入电路要一上一下连接，电流表与电阻、滑动变阻器串联接入电路；（2）为保护电路，滑动变阻器的滑片应置于阻值最大处；（3）电路有电流，说明是通路，电压表没示数说明电压表被短路及R被短路；。

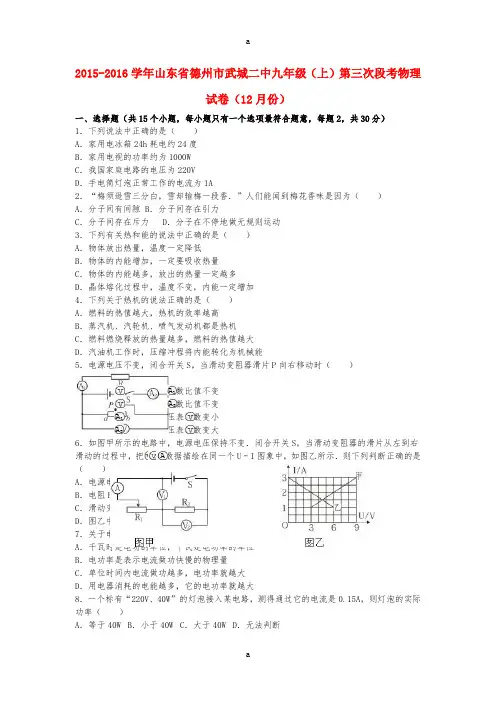

2015-2016学年山东省德州市武城二中九年级（上）第三次段考物理试卷（12月份）一、选择题（共15个小题，每小题只有一个选项最符合题意，每题2，共30分）1．下列说法中正确的是（）A．家用电冰箱24h耗电约24度B．家用电视的功率约为1000WC．我国家庭电路的电压为220VD．手电筒灯泡正常工作的电流为1A2．“梅须逊雪三分白，雪却输梅一段香．”人们能闻到梅花香味是因为（）A．分子间有间隙 B．分子间存在引力C．分子间存在斥力D．分子在不停地做无规则运动3．下列有关热和能的说法中正确的是（）A．物体放出热量，温度一定降低B．物体的内能增加，一定要吸收热量C．物体的内能越多，放出的热量一定越多D．晶体熔化过程中，温度不变，内能一定增加4．下列关于热机的说法正确的是（）A．燃料的热值越大，热机的效率越高B．蒸汽机、汽轮机、喷气发动机都是热机C．燃料燃烧释放的热量越多，燃料的热值越大D．汽油机工作时，压缩冲程将内能转化为机械能5．电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电压表示数与电流表示数比值不变B．电压表示数与电流表示数比值不变C．电流表示数变小，电压表示数变小D．电流表示数变大，电压表示数变大6．如图甲所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片从左到右滑动的过程中，把、、的数据描绘在同一个U﹣I图象中，如图乙所示．则下列判断正确的是（）A．电源电压为12VB．电阻R2的最小电功率为3WC．滑动变阻器R1的最大阻值为9ΩD．图乙中的图象甲是电阻R1的U﹣I关系图象7．关于电功、电能和电功率的下列说法中，错误的是（）A．千瓦时是电功的单位，千瓦是电功率的单位B．电功率是表示电流做功快慢的物理量C．单位时间内电流做功越多，电功率就越大D．用电器消耗的电能越多，它的电功率就越大8．一个标有“220V、40W”的灯泡接入某电路，测得通过它的电流是0.15A，则灯泡的实际功率（）A．等于40W B．小于40W C．大于40W D．无法判断9．把两只分别标有“220V 40W”和“220V 25W”的灯泡串联接入电路中时，有关灯泡亮度的下述说法中正确的是（）A．40W的灯更亮B．25W的灯更亮C．一样亮D．条件不足，无法判断10．如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“5Ω 0.5A”，滑动变阻器R2的规格为“10Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法不正确的是（）A．电阻R1消耗功率允许的变化范围为0.8W～1.25WB．电流表示数允许的变化范围为0.4A～0.5AC．电路消耗总功率允许的变化范围为2.4W～3WD．变阻器R2接入电路的阻值允许变化范围为5Ω～10Ω11．在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0.5A，电压表V的示数为2V，则关于该电路，下述判断正确的是（）A．电源电压是2VB．灯泡的额定功率是1WC．若滑片再向右滑动，灯泡有可能被烧毁D．若滑片再向右滑动，A表示数将减小，V表示数将增大12．当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（）A．将电压变为原来的2倍，通电时间变为原来的B．将电阻变为原来的2倍，通电时间变为原来的C．将电阻变为原来的，通电时间变为原来的2倍D．将电压变为原来的，电阻变为原来的2倍13．某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变．连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得U ab=U bc=U cd=0，U ad=3V．为进一步确认电路故障，他们先用导线将a、b连接起来，先后测得U bc=U cd=0；再用导线将b、c连接起来，先后测得U ab=0，U cd近似等于3V；最后用导线将c、d连接起来，先后测得U ab=0，U bc近似等于3V．则故障原因可能是（）A．灯L l和灯L2都发生了断路B．灯L2和开关S都发生了断路C．灯L l和开关S都发生了断路D．灯L l、灯L2和开关S都发生了断路14．如图所示，电源电压保持不变，R1：R2=1：2．只闭合S1时，电流表的示数为0.3A，R1消耗的功率为P1；只闭合S2时，R0消耗的功率为0.8W，R2消耗的功率为P2，且P1：P2=9：8．则下列结果正确的是（）A．电源电压为12VB．R0的阻值为40ΩC．R2的阻值为20ΩD．R0先后两次消耗的功率之比为3：215．如图所示电路，电源电压不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在15s内定值电阻R1产生的热量为60J．则下列结果正确的是（）A．电源电压为10VB．R1的阻值为18ΩC．滑动变阻器R的最大阻值为9ΩD．R1先后两次消耗的电功率之比为4﹕3二、填空题（本题共7个小题，每空1分，共12分）16．用燃气热水器烧水，消耗的天然气体积为2m3（假设天然气完全燃烧），天然气的热值为3.0×107J/m3．天然气释放的热量为J；水温越高，其分子运动越（选填“剧烈”或“缓慢”）17．在四冲程柴油机的工作过程中，冲程将内能转化成机械能．一台四冲程柴油机飞轮的转速为2400r/min，在1s内，此柴油机对外做功的次数是次．18．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=3：5，则R1：R2= ；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙= ．19．李芳家的电能表如图所示，她用这个电能表来测量电热水壶的功率：她断开了家中其它用电器，仅让电热水壶工作，6min内电能表的转盘转了150r，则电热水壶消耗的电能是kW•h，电功率是W．20．如图所示，电源电压不变，灯泡L标有“6V 3W”（灯泡电阻不变），开关S闭合．当S1、S2断开，滑片P从b端滑到某一位置时，变阻器的电阻减小6Ω，电流表示数变化0.1A，灯泡恰好正常发光，此时电路的电流为A：保持滑片P的位置不变，闭合S、S2，电流表的示数又变化了1.5A．当S1、S2都闭合时，调节滑片p，电路消耗的最小功率为W．21．图甲是小灯泡L和电阻R的电流随电压变化图象，如果将它们串联在电路中，通过它们的电流是0.2A时，电源电压是V；若将它们按图乙所示接人电路中，只闭合开关S，小灯泡的实际功率为1W；再闭合开关S1，电流表示数变化了A，在此状态下通电1s，电路中电流做的功是J．22．如图，电流表的示数之比为A1：A2=3：8，若R2=15欧，且R3=3R1，则R1= 欧．23．探究“电流与电阻的关系”．器材有：滑动变阻器、开关、电源（电压恒为6V）各一个，电流表、电压表各一块，三个定值电阻（10Ω、15Ω、20Ω），导线若干．（1）图1是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线．（2）电路连接正确后，闭合开关前，滑片应置于端（选填“A”或“B”）．（3）闭合开关后，移到滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表1所示．老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据．当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是．改变连接后，当电压表示数仍为4V时，电流表示数为A（如图2所示）．综合分析数据可得：电压一定时，．表1电压U/V4电阻R/Ω201510电流I/A0.200.280.40表2电阻R/Ω 10电压U/V 2 3 4 5 6电流I/A 0.2 0.3 0.4 0.5 0.6【拓展】小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表2中．（1）分析表2中数据可得：电阻一定时，．（2）分析可知，小明使用的变阻器的最大阻值为Ω．24．如图是“测量小灯泡额定功率”的实验，其中灯泡的额定电压为3.8V，电源电压未知，请你将实验过程补充完整．（1）如图甲是实验电路，请你用笔画线代替导线将电路补充完整，并使滑动变阻器连入电路的阻值最大（导线不允许交叉）．（2）实验过程中的某时刻，电压表的示数如图乙所示，为了测量灯泡的额定功率，应将滑动变阻器的滑片向（选填“左”或“右”）端滑动．灯泡正常发光时电流表的示数如图丙为A，则灯泡的额定功率为W．（3）为了考察同学们的能力，老师拿来了一个已知额定电流为0.2A，但额定电压未知的小灯泡，一个已知阻值为R的电阻和两个开关S1、S2，利用上面的部分器材为同学们设计了如图丁所示的电路来测量小灯泡的额定功率，请你将下列实验步骤补充完整；①（填开关S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表的示数为；②闭合开关S、S2，断开S1，（选填“适当调节滑动变阻器的滑片”“保持滑动变阻器的滑片不动”），读出电压表的示数为U；③灯泡额定功率的表达式为：P= ．25．小明用如图1所示电路测量某电路元件盒中未知电阻R x的阻值，已知未知电阻R x的阻值不小于5Ω，电源由两节干电池组成，除了开关、导线外，可供使用的实验器材有：电压表（量程0﹣15V，0﹣3V），电流表（量程0﹣3A，0﹣0.6A），滑动变阻器R（20Ω，1A），阻值已知且大小不等的定值电阻R1和R2．（1）为完成此实验，电压表的量程应选择V，电流表的量程应选择A．（2）实验中移动滑动变阻器的滑片，当电流表的示数是0.14A时，电压表的示数是2.1V，当电流表的示数是0.2A时，电压表的示数是1.8V，电路元件盒中电源电压是V，未知电阻R x的阻值是Ω．（3）小明的同学利用上述器材，还设计了测量未知电阻R x的四种实验电路，其中无法测出未知电阻R x的是．四、计算题（本题包括个2小题，共8分）26．如图所示，电源电压为10V．当开关S1闭合、S2接B时，电流表的示数为1A；当开关S1断开、S2接B时，电流表的示数是0.2A．求：（1）R1、R2的阻值各是多少？（2）当开关S1闭合、S2接A时，电路消耗的总功率是多少？27．如图所示，电源电压为12V，并且保持不变，滑动变阻器R1的最大阻值为18Ω，R2为12Ω，小灯泡L上标有“6V 3W”字样．（1）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（2）闭合S、S1、S2，调节滑动变阻器，此时电流表示数为2.5A，求通电10min电流通过滑动变阻器做的功是多少？2015-2016学年山东省德州市武城二中九年级（上）第三次段考物理试卷（12月份）参考答案与试题解析一、选择题（共15个小题，每小题只有一个选项最符合题意，每题2，共30分）1．下列说法中正确的是（）A．家用电冰箱24h耗电约24度B．家用电视的功率约为1000WC．我国家庭电路的电压为220VD．手电筒灯泡正常工作的电流为1A【考点】电功率；电流的大小；电压．【分析】根据对家庭电路中的电压、常见用电器的电功率、电流以及消耗电能情况的了解，可逐一做出判断．【解答】解：A、家用电冰箱24h耗电约1～2度，故A错误；B、家用电视的功率约为100W～200W，故B错误；C、我国家庭电路的电压为220V，故C正确；D、手电筒灯泡正常工作的电流非常小，约为0.2A，故D错误．故选C．2．“梅须逊雪三分白，雪却输梅一段香．”人们能闻到梅花香味是因为（）A．分子间有间隙 B．分子间存在引力C．分子间存在斥力D．分子在不停地做无规则运动【考点】分子的运动．【分析】一切物质的分子都在永不停息的做无规则运动，这种现象是扩散现象．【解答】解：人们能闻到梅花香味，是分子在不停地做无规则运动的结果，即扩散现象，且温度越高，分子运动越剧烈．故选D．3．下列有关热和能的说法中正确的是（）A．物体放出热量，温度一定降低B．物体的内能增加，一定要吸收热量C．物体的内能越多，放出的热量一定越多D．晶体熔化过程中，温度不变，内能一定增加【考点】温度、热量与内能的关系．【分析】A、物体放出热量，温度可能降低，也可能不变；B、改变内能有两种方式：做功和热传递；C、内能的大小和物体的温度有关，温度升高，内能增大；D、物体吸收热量，内能一定增加，但温度不一定升高．【解答】解：A、物体放出热量，温度可能降低，也可能不变；如晶体在凝固过程中，放出热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项错误；C、物体的内能多，温度不一定高，可能既不吸热也不放热，还可能吸收热量，此选项错误；D、晶体熔化过程中，吸收热量，物体温度不升高，但内能一定增加，此选项正确．故选D．4．下列关于热机的说法正确的是（）A．燃料的热值越大，热机的效率越高B．蒸汽机、汽轮机、喷气发动机都是热机C．燃料燃烧释放的热量越多，燃料的热值越大D．汽油机工作时，压缩冲程将内能转化为机械能【考点】热机的效率；燃料的热值；内燃机的四个冲程；蒸气机,内燃机,汽轮机,喷气发动机的原理．【分析】热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比；利用内能做功的机器叫做热机，做功冲程将高温高压燃气的内能转化为活塞运动的机械能；1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；压缩冲程中，活塞压缩气体做功，机械能转化为内能．【解答】解：A、热机的效率与燃料的热值无关，故A错误；B、蒸汽机、汽轮机、喷气发动机都是利用内能做功的，属于热机，故B正确；C、热值是燃料的特性，与放出热量的多少无关，故C错误；D、汽油机工作时，压缩冲程将机械能转化为内能，故D错误．故选：B．5．电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电压表示数与电流表示数比值不变B．电压表示数与电流表示数比值不变C．电流表示数变小，电压表示数变小D．电流表示数变大，电压表示数变大【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源的电压，电流表A1测R支路的电流，电流表A2测干路电流．根据电源电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过灯泡的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据并联电路的电流特点可知干路电流的变化．【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源的电压，电流表A1测R支路的电流，电流表A2测干路电流．因电源的电压保持不变，所以，移动滑片时，电压表V的示数不变，故CD错误；因并联电路中各支路独立工作、互不影响，所以，移动滑片时，通过R的电流不变，即电流表A1的示数不变，则电压表V示数和电流表A1示数的比值不变，故A正确；当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I=可知，该支路的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小，则电压表V示数和电流表A2示数的比值变大，故B错误．故选A．6．如图甲所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片从左到右滑动的过程中，把、、的数据描绘在同一个U﹣I图象中，如图乙所示．则下列判断正确的是（）A．电源电压为12VB．电阻R2的最小电功率为3WC．滑动变阻器R1的最大阻值为9ΩD．图乙中的图象甲是电阻R1的U﹣I关系图象【考点】欧姆定律的应用；电功率的计算．【分析】（1）根据电路图可知两电阻串联，利用串联电流相等，由乙图分析得到两电阻两端电压，求出电源电压即可；（2）利用乙图确定电路中最小电流，结合P=UI求出最小功率；（3）当滑动变阻器全部接入电路时，电路中电流最小，根据对应的电压和电流求出其阻值大小；（4）分析滑片的移动确定两个电压表对应的示数变化确定图象．【解答】解：A、由乙图可知，当两个电阻串联电流相等，等于2A时两电阻两端电压为3V 和6V，由于串联则电源电压为U=3V+6V=9V，故A错误；B、由电路图可知，两电阻串联，当R1全部接入电路时电路中电流最小为1A，其两端电压最大，由此可知曲线乙为R1的图象，此时R2两端电压为U2=3V，最小功率为：P2=U2I=3V×1A=3W，故B正确；C、由以上分析可得，U1=6V I1=1A，根据欧姆定律可得，其阻值为R1===6Ω，故C错误；D、根据电路图可知，当滑片向左滑动时，R1阻值变大，电路中电流变小，由于串联电路中电阻两端电压与电阻成正比，则R1两端电压随着变大，故曲线乙是表示电阻R1的U﹣I关系图象，故D错误．故选：B7．关于电功、电能和电功率的下列说法中，错误的是（）A．千瓦时是电功的单位，千瓦是电功率的单位B．电功率是表示电流做功快慢的物理量C．单位时间内电流做功越多，电功率就越大D．用电器消耗的电能越多，它的电功率就越大【考点】电功率．【分析】（1）电功的单位为焦耳或千瓦时，电功率单位为瓦或千瓦；（2）电功率是表示电流做功快慢的物理量；（3）根据P=分析解答；（4）依据电功率定义分析解答．【解答】解：A、千瓦时是电功的单位，千瓦是电功率的单位，故A正确；B、电功率是表示电流做功快慢的物理量，电功率大表示做功快，电功率小表示做功慢，故B正确；C、根据P=可知，单位时间电流做功越多，电功率越大，故C正确；D、根据P=可知，用电器消耗的电能越多，它的电功率不一定越大，因为时间不确定，故D 错误．故选：D8．一个标有“220V、40W”的灯泡接入某电路，测得通过它的电流是0.15A，则灯泡的实际功率（）A．等于40W B．小于40W C．大于40W D．无法判断【考点】实际功率．【分析】由灯泡的铭牌可知额定电压和额定功率，根据R=求出灯泡的电阻；再根据P=I2R求出通过它的电流是0.15A时灯泡的实际功率．【解答】解：∵P=∴灯泡的电阻为：R===1210Ω，通过它的电流是0.15A时灯泡的实际功率为：P′=I2R=（0.15A）2×1210Ω=27.225W＜40W．故选B．9．把两只分别标有“220V 40W”和“220V 25W”的灯泡串联接入电路中时，有关灯泡亮度的下述说法中正确的是（）A．40W的灯更亮B．25W的灯更亮C．一样亮D．条件不足，无法判断【考点】实际功率．【分析】两个灯串联在电路中，因为串联时电流相等，已知额定功率和额定电压，利用R=判断出电阻大小，再根据P=I2R判断出实际功率的大小．【解答】解：因为两灯泡的额定电压相同，由R=可知，额定功率较小的电阻大，即“220V 25W”的电阻大；又因为串联电路处处电流相等，由P=I2R可知，串联电路中，电阻越大，实际功率越大，故“220V 25W”的实际功率大；即“220V 25W”灯泡较亮．故选B．10．如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“5Ω 0.5A”，滑动变阻器R2的规格为“10Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法不正确的是（）A．电阻R1消耗功率允许的变化范围为0.8W～1.25WB．电流表示数允许的变化范围为0.4A～0.5AC．电路消耗总功率允许的变化范围为2.4W～3WD．变阻器R2接入电路的阻值允许变化范围为5Ω～10Ω【考点】欧姆定律的应用；电功率的计算．【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．（1）根据欧姆定律求出电压表的示数为3V时电路中的电流，然后结合滑动变阻器、定值电阻的规格和电流表的量程确定电路中的最大电流，此时滑动变阻器接入电路中的电阻最小，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出滑动变阻器接入电路中的最小阻值，根据P=UI求出电阻R1的最大功率和电路消耗的最大总功率；（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，电阻R1的功率最小，根据P=I2R求出电阻R1的最小功率，然后得出电阻R1消耗功率允许的变化范围．【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．（1）当电压表的示数为3V时，电路中的电流：I1===0.6A，因电流表的量程为0.6A，定值电阻R1允许通过的最大电流为0.5A，变阻器R2允许通过的最大电流为1A，所以，电路中的最大电流I大=0.5A，此时电路中的总电阻：R===12Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R2=R﹣R1=12Ω﹣5Ω=7Ω，则变阻器R2接入电路的阻值允许变化范围为7Ω～10Ω，故D错误；电阻R1消耗功率最大功率：P1=I大2R1=（0.5A）2×5Ω=1.25W，电路消耗的最大功率：P=UI大=6V×0.5A=3W；（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，R1的功率和电路消耗的总功率最小，此时电路中的电流：I小===0.4A，则电流表示数允许的变化范围为0.4A～0.5A，故B正确；电阻R1的最小功率：P1′=I小2R1=（0.4A）2×5Ω=0.8W，则电阻R1消耗功率允许的变化范围为0.8W～1.25W，故A正确；电路消耗的最小功率：P′=UI小=6V×0.4A=2.4W，则电路消耗总功率允许的变化范围为2.4W～3W，故C正确．故选D．11．在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0.5A，电压表V的示数为2V，则关于该电路，下述判断正确的是（）A．电源电压是2VB．灯泡的额定功率是1WC．若滑片再向右滑动，灯泡有可能被烧毁D．若滑片再向右滑动，A表示数将减小，V表示数将增大【考点】欧姆定律的应用；电路的动态分析；电功率的计算．【分析】分析电路可知，灯泡L与滑动变阻器串联，电流表测的是电路中的电流，电压表并联在灯L两端，测的是灯L两端的电压．然后根据串联电路的特点和欧姆定律、功率的公式即可进行判断或计算．【解答】解：A、因为电压表测的是灯L两端电压，故灯两端电压为2V，而灯泡L与滑动变阻器串联，所以电源电压等于灯两端电压加上滑动变阻器两端电压，故电源电压大于2V．故A不对．B、由于灯泡正常工作，它的额定功率就等于此时的功率，即：P额=IU=0.5A×2V=1W．故B 正确．C、滑片向右移动时，滑动变阻器阻值变大，根据欧姆定律可知，电路中的电流会变小，则灯泡变暗，不会被烧坏，故C错误．D、若滑片向右移动，电阻变大，电路中的电流变小，所以电流表示数将减小；而电压表示数等于灯泡两端电压，由U L=IR L可知，电压表示数将减小．故D错误．故选B．12．当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（）A．将电压变为原来的2倍，通电时间变为原来的B．将电阻变为原来的2倍，通电时间变为原来的C．将电阻变为原来的，通电时间变为原来的2倍D．将电压变为原来的，电阻变为原来的2倍【考点】焦耳定律的计算公式及其应用．【分析】根据焦耳定律Q=I2Rt=分析答题．【解答】解：A、将电压变为原来的2倍，通电时间变为原来的，由Q=可知，产生的热量变为2Q，故A正确；B、将电阻变为原来的2倍，通电时间变为原来的，由Q=可知，热量变为原来的四分之一，故B错误；C、将电阻变为原来的，通电时间变为原来的2倍，由Q=可知，热量变为原来的4倍，故C 错误；D、将电压变为原来的，电阻变为原来的2倍，由Q=可知，热量变为原来的，故D错误；故选A．13．某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变．连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得U ab=U bc=U cd=0，U ad=3V．为进一步确认电路故障，他们先用导线将a、b连接起来，先后测得U bc=U cd=0；再用导线将b、c连接起来，先后测得U ab=0，U cd近似等于3V；最后用导线将c、d连接起来，先后测得U ab=0，U bc近似等于3V．则故障原因可能是（）A．灯L l和灯L2都发生了断路B．灯L2和开关S都发生了断路C．灯L l和开关S都发生了断路D．灯L l、灯L2和开关S都发生了断路【考点】电流表、电压表在判断电路故障中的应用．【分析】电路发生断路时，当电压表的正负接线柱与电源两极相连时，电压表有示数，否则无示数．【解答】解：（1）由题意可知，闭合开关后两灯都不亮，并且U ab=U bc=U cd=0，U ad=3V，说明电源有电压，则电路其它部分出现断路；（2）用导线将a、b连接起来，先后测得U bc=U cd=0，说明断路部分在bd之间；用导线将b、c连接起来，先后测得U ab=0，U cd近似等于3V，说明电压表并联在cd之间时，与电源两极相连，因此cd间存在断路；。

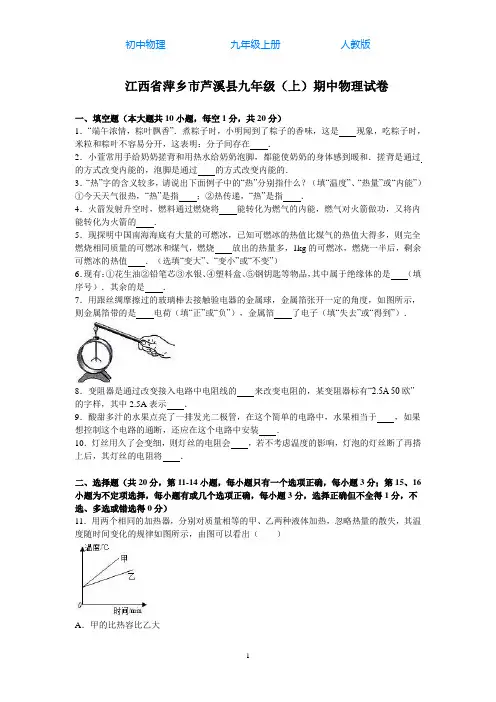

江西省萍乡市芦溪县九年级（上）期中物理试卷一、填空题（本大题共10小题，每空1分，共20分）1．“端午浓情，粽叶飘香”．煮粽子时，小明闻到了粽子的香味，这是现象，吃粽子时，米粒和粽叶不容易分开，这表明：分子间存在．2．小萱常用手给奶奶搓背和用热水给奶奶泡脚，都能使奶奶的身体感到暖和．搓背是通过的方式改变内能的，泡脚是通过的方式改变内能的．3．“热”字的含义较多，请说出下面例子中的“热”分别指什么？（填“温度”、“热量”或“内能”）①今天天气很热，“热”是指；②热传递，“热”是指．4．火箭发射升空时，燃料通过燃烧将能转化为燃气的内能，燃气对火箭做功，又将内能转化为火箭的．5．现探明中国南海海底有大量的可燃冰，已知可燃冰的热值比煤气的热值大得多，则完全燃烧相同质量的可燃冰和煤气，燃烧放出的热量多，1kg的可燃冰，燃烧一半后，剩余可燃冰的热值．（选填“变大”、“变小”或“不变”）6．现有：①花生油②铅笔芯③水银、④塑料盒、⑤钢钥匙等物品，其中属于绝缘体的是（填序号）．其余的是．7．用跟丝绸摩擦过的玻璃棒去接触验电器的金属球，金属箔张开一定的角度，如图所示，则金属箔带的是电荷（填“正”或“负”），金属箔了电子（填“失去”或“得到”）．8．变阻器是通过改变接入电路中电阻线的来改变电阻的，某变阻器标有“2.5A 50欧”的字样，其中2.5A表示．9．酸甜多汁的水果点亮了一排发光二极管，在这个简单的电路中，水果相当于，如果想控制这个电路的通断，还应在这个电路中安装．10．灯丝用久了会变细，则灯丝的电阻会，若不考虑温度的影响，灯泡的灯丝断了再搭上后，其灯丝的电阻将．二、选择题（共20分，第11-14小题，每小题只有一个选项正确，每小题3分；第15、16小题为不定项选择，每小题有或几个选项正确，每小题3分，选择正确但不全得1分，不选、多选或错选得0分）11．用两个相同的加热器，分别对质量相等的甲、乙两种液体加热，忽略热量的散失，其温度随时间变化的规律如图所示，由图可以看出（）A．甲的比热容比乙大B．甲的比热容比乙小C．甲和乙的比热容相同D．刚开始加热时，甲和乙的比热容为零12．在由电源、导线、两个开关、两只灯泡组成的电路中，下列关于电路中两只灯泡的串并联判断，说法正确的是（）A．一个开关闭合，另一个开关断开，一只灯亮，另一只灯不亮，则两灯一定是并联B．一个开关闭合，另一个开关断开，两灯都不亮，则两灯一定是串联C．两个开关都闭合，如果两灯通过的电流相等，则两灯一定是串联D．两个开关都闭合，如果两灯两端的电压相等，则两灯一定是并联13．如图所示电路中，电源电压保持不变，当开关S闭合后，两灯都不亮．用电压表检测得到的结果是U ab=U de=U ef=0，若故障只有一处，则可能的原因是（）A．L1短路B．L2断路C．电源短路或断路D．开关断路14．如图所示电路，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等15．下面关于汽油机与柴油机的说法中，正确的是（）A．汽油机与柴油机使用的燃料不同B．柴油机采用压燃式点火，汽油机采用点燃式点火C．柴油机汽缸顶部有个火花塞，汽油机汽缸顶部有个喷油嘴D．汽油机吸入汽缸里的是汽油和空气的混合物，柴油机吸入汽缸里的是空气16．下列关于内能、热量的说法正确的是（）A．物体的内能增加，一定吸收了热量B．同一物体温度越高，物体内能越大C．物体吸收了热量，温度一定升高D．温度相同的同种物质，分子个数越多，物体内能越大三、简答、作图与计算题17．利用物理知识解释：城市中修建人工湖为什么可以有效调节其周围环境的气温．18．按图甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉．（甲图中电压表V1的示数是1.8V，电压表V2的示数是3V）19．某家庭用燃气热水器将质量为200kg、温度为20℃的自来水加热到50℃，消耗的天然气体积为2m3（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg．℃），天然气的热值为3.2×107J/m3．求：（1）天然气完全燃烧放出的热量；（2）水吸收的热量；（3）该热水器工作的效率．20．在如图所示电路中，电压表V1示数为6V，V2示数为7V．若电源电压为10V，则灯L1、L2、L3两端的电压为多少？四、实验与探究题（每题8分，共40分，21题、23题、24题每空2分，22题每空1分，25题每小题8分）21．如图所示是研究“做功与内能改变关系”的实验，玻璃瓶内装入少量的水，用塞子塞紧，并用气筒往瓶内打气，瓶内压强增大到一定程度时，瓶塞会跳出来．（1）在这一实验过程中．你应当注意观察的是A．瓶塞跳起瞬间，瓶内出现的现象B．打气时瓶内水的情况C．瓶塞跳起的现象D．打气过程（2）在你认为应当观察的一项中，你所观察到的现象是，原因是．（3）这个过程与四冲程内燃机的冲程能量转化关系相同．22．在“探究影响导体电阻大小的因素”实验中，小军设计了如图所示电路．a、b间接导体．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是．连接电路时应将其处在状态．（2）为了粗略判断a、b两点间导体电阻的大小，可观察．这种方法叫．（3）实验时小军发现手边有一根较长的金属丝，他可以探究导体是否与和有关．（4）另有甲、乙两位同学分别对小军的电路做了如下的改进：甲把灯泡更换为电流表；乙在圆电路中串联接入电流表，你认为同学的改进更好一些，理由是．23．如图所示是“探究不同物质吸热升温现象”的实验．将质量相等的沙子和水分别装在易拉罐中，并测出沙子和水的初温．然后用酒精灯加热并不断搅拌，每隔lmin记录一次温度．实验记录如表：0 1 2 3 4加热时间/min温度/℃沙子20 25 29 34 38水20 21 22 23 24（1）实验中，加热时间长短实质上反映了．（2）分析表格数据可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是；若使两者升高相同的温度，则吸收的热量较多．通过大量类似实验，人们发现了物质的又一种物理属性，物理学将这种属性叫做．24．在探究“串联电路电压的规律”实验中：（1）要用电压表测灯L2两端的电压连接电路如图甲所示，图中只有一根导线连错了，请在连错的导线上打“X”，并用笔画线表示导线将电路连接正确．（2）在方框内画出正确的电路图．（3）改正，闭合开关．如图乙所示，电压表的示数为V，若电源电压为3V，则灯L1两端的电压是V．25．某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：次数I a/A I b/A I c/A1 0.10 0.20 1.502 0.20 0.30 0.483 0.25 0.50 0.70（1）下表所记录的数据中，明显错误的数值是，造成错误的原因是．（2）测量三次的目的是：．（3）在实验中我们可以采用的方法改变电流的大小从而进行三次实验；（4）分析数据、结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：．江西省萍乡市芦溪县九年级（上）期中物理试卷参考答案与试题解析一、填空题（本大题共10小题，每空1分，共20分）1．【分析】物体的分子在不停地做无规则运动，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现；分子动理论内容为：物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的作用力．【解答】解：由于分子在不停地做无规则运动，所以我们会闻到粽子的香味，这就是扩散现象；由于分子间存在相互的引力而使米粒和粽叶粘在一起不容易分开．故答案为：扩散；引力．【点评】本题主要考查学生对分子运动及其分子间作用力的了解和掌握，是一道基础题．2．【分析】改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气体做功，热传递有传导、对流和辐射三种方式．【解答】解：搓背使身体感到暖和，是摩擦生热，属于做功改变身体内能；泡脚使身体感到暖和，是通过热传递改变身体的内能；这两种方法对改变物体的内能效果是等效的．故答案为：做功；热传递．【点评】本题考查了改变物体内能有两种方式：做功和热传递．摩擦生热是机械能转化为内能．3．“热”字的含义较多，请说出下面例子中的“热”分别指什么？（填“温度”、“热量”或“内能”）①今天天气很热，“热”是指温度；②热传递，“热”是指内能．【分析】“热”有不同含义，有“温度”“内能”“热量”等多种含义，温度表示物体的冷热程度；内能表示物体具有内能；热量是热传递过程中吸收或放出热量的多少．【解答】解：①天气很热中的“热”表示物体的冷热程度，是指温度；②热传递本质是内能的转移，所以“热传递”中的“热”是指内能．故答案为：①温度；②内能．【点评】虽然同样是“热”，但在不同的语境中含义却不一样．本题要求学生知道温度、热量和内能的相同点和不同点，并且能够区分温度、热量和内能．4．【分析】首先要了解火箭升空这一过程的详细情况，根据每一个环节的具体情况来确定能量的转化．【解答】解：燃料燃烧是化学变化产生化学能使燃气温度升高内能增加，燃气向后喷发推动火箭运动产生机械能．故答案为：化学、机械能．【点评】本题考查能量的相互转化，对于实际问题，要了解具体情况后结合所学知识解答．5．【分析】1kg某种燃料完全燃烧放出的热量，叫这种燃料的热值，热值是燃料的一种特性，只与燃料的种类和状态有关．【解答】解：已知可燃冰的热值比煤气的热值大得多，则完全燃烧相同质量的可燃冰和煤气，燃烧可燃冰放出的热量多；因为热值是燃料的一种性质，1kg的可燃冰，燃烧一半后，剩余可燃冰的种类没变，状态没变，故其热值不变．故答案为：可燃冰；不变．【点评】本题是一道基础题，知道热值的物理意义和性质即可正确解题．6．【分析】容易导电的物体叫导体，如：各种金属、酸碱盐溶液、石墨、人体、大地等；不容易导电的物体叫绝缘体，如：橡胶、陶瓷、塑料、玻璃等．【解答】解：铅笔芯、水银、钢钥匙容易导电是导体，花生油、塑料盒不容易导电是绝缘体．故答案为：①④；导体．【点评】本题易错点为花生油，解题的关键熟悉常见的导体．7．【分析】（1）自然界只存在两种电荷，正电荷和负电荷．丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电．（2）同种电荷相互排斥，异种电荷相互吸引．（3）不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，另一个物体因缺少电子带正电．【解答】解：用丝绸摩擦过的玻璃棒带正电，当它接触到验电器的金属小球的时候，金属小球的电子会被吸引到玻璃棒上，从而验电器带正电，根据同种电荷相互排斥而张开．金属箔失去电子而带正电．故答案为：正、失去．【点评】掌握自然界的两种电荷，以及电荷间的作用．验电器的工作原理是同种电荷相互排斥．8．【分析】根据滑动变阻器的工作原理、对滑动变阻器铭牌含义的掌握分析答题．【解答】解：（1）滑动变阻器的工作原理是：通过改变接入电路的电阻丝的长度从而改变接入电路的电阻大小；（2）滑动变阻器铭牌上标有“2.5A 50欧”字样，其中2.5A表示该滑动变阻器允许通过的最大电流是2.5A．故答案为：长度；该变阻器允许通过的最大电流是2.5A．【点评】本题考查了滑动变阻器的工作原理、铭牌含义，是一道基础题，掌握基础知识即可正确解题．9．【分析】一个完整的电路有电源、导线、用电器和开关组成．【解答】解：酸甜多汁的水果点亮了一排发光二极管，在这个简单的电路中水果相当于电源，为电路提供电压；如果想控制这个电路的通断，还应在电路中安装开关．故答案为：电源；开关．【点评】本题考查了学生对电路的了解，属于基础知识的考查，比较简单．10．【分析】导体的电阻跟导体的长度、横截面积、材料有关，在材料和横截面积一定时，导体越长，导体电阻越大；在材料和长度一定时，导体横截面积越大，导体电阻越小．【解答】解：白炽灯用久了灯丝变细，灯丝的长度和材料不变，横截面积变小，灯丝电阻变大；灯泡的灯丝断了，如果搭上继续使用，灯丝长度变短，灯丝电阻变小．故答案为：变大；变小．【点评】掌握电阻大小的影响因素，利用控制变量法判断电阻大小的变化．二、选择题（共20分，第11-14小题，每小题只有一个选项正确，每小题3分；第15、16小题为不定项选择，每小题有或几个选项正确，每小题3分，选择正确但不全得1分，不选、多选或错选得0分）11．【分析】选同样的加热时间，甲和乙吸热相同，根据温度变化的多少判断，温度变化多的比热容小，温度变化少的比热容大，据此分析判断．【解答】解：由图示可以看出，当加热时间相同时，即吸收的热量相同时，甲的温度升高的快，=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁利用热量的计算公式Q吸的温度升高得快，它的比热容小；所以，甲的比热容小，乙的比热容大．故选B．【点评】本题考查了学生对比热容了解与掌握，注意要学会看图形（取相同的时间比较甲乙温度变化的高低）．12．【分析】利用下列知识分析判断：（1）一个开关同时控制两灯，两灯可能是串联（串联电路电流只有一条通路），也可能是并联（电流有多条通路，开关在干路上）；（2）在串联电路中电流处处相等，在并联电路中，若两灯规格相同，通过的电流相同；（3）在并联电路中各支路两端的电压相同，在串联电路中，若两灯规格相同，两端各自分得的电压相同．【解答】解：A、一个开关闭合，另一个开关断开，一只灯亮，另一只灯不亮，即两个灯泡互不影响，所以两灯一定是并联，故A正确；B、一个开关闭合，另一个开关断开，两灯都不亮，则两灯可能是串联；也有可能是并联，即断开的开关处于干路中，闭合的开关处于支路中，故B错误；C、在串联电路中电流处处相等，在并联电路中，若两灯规格相同，则通过的电流也相同，故C错误；D、如果两灯两端的电压相等，可能是并联（并联电路各支路两端的电压相同），也可能是串联（两灯规格相同，两端各自分得的电压相同），故D错误．故选．【点评】本题考查了串并联电路的特点以及辨别，注意：串联的两灯同时灭、同时亮，但同时亮、同时灭的两灯比一定是串联；串联电路中电流处处相等，但电流相等的两灯不一定是串联；并联支路两端的电压相同，当电压相同的两灯不一定是并联．13．【分析】两个电灯都不亮，且各处电压都为零，则是电源的问题．【解答】解：由于电灯都不亮，用电压表测量各处都没有电压，故可能是电源发生断路或短路了．故选．【点评】本题考查了电路故障的判断，在本题中由于电灯不亮，且电流的两端也没有电压，只有是电源发生短路或开路了．14．【分析】电流表的电阻很小，相当于导线．可以根据电流的走向判断电路的连接方式．根据与电流表是否串联判断测量的是哪个灯泡的电流．【解答】解：A、只闭合S1时，由于S2的断开，A2和灯泡L2处于断开状态，电路中只有灯泡L1连入电路，因此L1发光、L2不发光，A1测L1电流．故A错误．B、只闭合S2时，由于S1在干路上，整个电路处于断开状态，电路没有形成通路，则灯泡都不亮，故B错误．CD、闭合S1、S2时，电流分两路分别流入L1、L2，L1、L2并联，则A1测L1电流，A2测L2电流，故C正确，D错误．故选．【点评】此题主要考查了对电路连接方式的分析，同时还考查了电流表的连接情况．15．【分析】柴油机和汽油机的区别：（1）构造和点火方式：柴油机顶部没有火花塞，有一喷油嘴，是压燃式；汽油机顶部有火花塞，为点燃式；（2）燃料：柴油机燃烧的是柴油，汽油机燃烧的是汽油．【解答】解：A、汽油机和柴油机使用的燃料不同，汽油机使用汽油，柴油机使用柴油，故A正确；B、汽油机采用点燃式点火，柴油机采用压燃式点火，故B正确；C、汽油机气缸顶部有个火花塞，柴油机气缸顶部有个喷油嘴，故C错误；D、汽油机吸入汽缸里的是汽油和空气的混合物，柴油机吸入汽缸里的是空气，故D正确．故选．【点评】此题主要考查的是学生对柴油机和汽油机的联系和区别的了解和掌握，基础性题目．16．【分析】①内能是物体内所有分子热运动的动能与分子势能的总和，所以内能的大小就与分子的个数、分子的热运动和分子间的相互作用情况有关；②改变内能有两种方式：做功和热传递．【解答】解：A、物体内能增加，可能吸收了热量，有可能是外界对物体做了功．故A错误；B、同一物体分子个数是一定的，当温度升高时，分子的热运动就越剧烈，则分子的动能就越大，从而可知物体的内能就越大．故B正确；C、物体吸收热量，内能增加，但是温度不一定升高，例如晶体的熔化过程和液体的沸腾过程，吸热但是温度不变．故C错误；D、温度相同的同种物质，分子个数越多，则物体内能就越大．故D正确．故选．【点评】本题考查了学生对内能概念的理解程度，由内能概念得出影响内能大小的因素，在把握物理概念时，不能只求记住，要力求真正的理解．三、简答、作图与计算题【分析】修建人工湖，使该地区含水量增多，因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少，据此分析．【解答】【点评】本题主要考查了学生对水的比热容大的特点及应用的了解和掌握，应用好“相同的m、Q，c大的△t小”，也可以借助Q=cm△t帮助记忆．18．【分析】由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测两灯泡两端的电压之和，根据电流流向法，从电源的正极依次连接各电路元件，最后把两电压表并联相应的位置即可．【解答】解：∵电压表V1的示数是1.8V，电压表V2的示数是3V，∴两电压表的量程均选0～3V；按电流流向法，从电源的正极出发，依次串联开关、灯泡L1、灯泡L2回到负极，然后把电压表V1并联在L1两端，电压表V2并联在两灯泡两端，注意电流从电压表的正接线柱流入负接线柱流出，如下图所示：【点评】本题考查了根据电路图连接实物图的方法，一般都是采用电流流向法，先串后并的原则进行连接．19．=mq求出天然气完全燃烧放出的热【分析】（1）知道消耗天然气的体积和热值，根据Q放量；=cm（t﹣t0）求出水吸收的热量；（2）知道水的质量、初温、末温以及比热容，根据Q吸（3）水吸收的热量跟天然气完全燃烧放出的热量之比等于燃气灶的效率．【解答】答：（1）天然气完全燃烧放出的热量为6.4×107J；（2）水吸收的热量为2.52×107J；（3）该热水器工作的效率为39%．【点评】本题考查了燃料完全燃烧放热公式Q 放=Vq 、Q 吸=cm （t ﹣t 0）、效率公式和电功公式的掌握和运用，难易程度适中． 20．【分析】由电路图可知，三灯泡串联，V 1测L 1、L 2两端的电压，V 2测L 2、L 3两端的电压；先根据串联电路的电压特点求出L 1和L 2的电压，再进一步求出L 3两端的电压． 【解答】答：灯L 1、L 2、L 3两端的电压各为3V 、3V 、4V ．【点评】本题主要考查了串联电路电压的特点，关键是电压表所测电路元件的辨别．四、实验与探究题（每题8分，共40分，21题、23题、24题每空2分，22题每空1分，25题每小题8分） 21．【分析】做功可以改变物体的内能，对物体做功，物体的内能增加，物体对外做功，内能减小；实验中，要注意观察瓶内出现的现象．做功改变物体内能的本质是机械能和内能相互转化的过程，与内燃机的做功冲程能量转化相同．【解答】解：（1）本实验需要观察瓶塞跳起的瞬间瓶内出现的现象，故A 符合题意； （2）在实验中，所观察到的现象是当瓶塞跳起时，瓶内出现白雾，这主要是因为物体对外做功，其内能减少，温度降低，使瓶内的水蒸气发生液化形成的．（3）这个过程与四冲程内燃机的做功冲程能量转化关系相同，都是将内能转化为机械能． 故答案为：（1）A ；（2）当瓶塞跳起时，瓶内出现白雾；物体对外做功，其内能减少，温度降低；（3）做功．【点评】本题查学生对做功改变物体内能的掌握，把握做功改变物体内能的本质是解题的关键．22．【分析】（1）电路的组成包括：电源、开关、用电器和导线；在电路没有连接好之前，开关一直是断开的，这是为了防止电路中有短路的地方而导致用电器损坏；（2）根据电阻是阻碍电流大小的因素，而与其串联的灯泡通过灯泡的明暗程度可以反映电流的大小进行分析；（3）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看电阻如何变化就可以；（4）电路的总电阻越大，电路中的电流会越小，电路以及电路中的各元件越安全，因此根据保护电路的思路进行分析． 【解答】解：（1）缺少电路的基本组成元件开关；在连接电路时开关应处于断开状态，这是为了防止电路中有短路的地方而导致损坏用电器；（2）因为通过灯泡的电流越大，灯泡越亮，因此a 、b 间的电阻越大，电路中的电流越小，灯泡的越暗；反之，灯泡越亮；故根据灯泡的亮度反映a 、b 间电阻的大小；物理学中的这种研究问题的方法叫做转换法；（3）导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关：当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成；当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成；当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成；（4）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，可以起到保护电路的作用．因此乙同学的方案更好，可以起到保护电路的作用．故答案为：（1）开关；断开；（2）灯泡的亮度；转换法；（3）长度；横截面积；（4）乙；灯泡可以保护电路．【点评】本题通过影响电阻大小的实验，考查电路的组成以及欧姆定律的应用，本题的关键是知道灯泡中的电流可以影响灯泡的亮度．23．【分析】（1）实验中通过加热时间来反映水和沙子吸收热量的多少；（2）分析表中实验数据，然后得出结论．【解答】解：（1）用相同的酒精灯加热，在相等时间内水与沙子吸收的热量相等，加热时间实质上反映了水和沙子吸收热量的多少，加热时间越长，说明吸收热量越多．（2）由表中实验数据可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是沙子；若使两者升高相同的温度，水加热时间较长，说明吸收的热量较多．由上可知，水吸热能力较强，物理学将这种属性叫做比热容．故答案为：（1）水和沙子吸收热量的多少；（2）沙子；水；比热容．【点评】本实验采用了控制变量法，在研究设计多个量的问题时，为了研究某两个量间的关系，要控制除这两个量外的其它各量保持不变，这就是控制变量法，在实验中要注意控制变量法的应用，同时考查了转换法的应用，分析实验数据然后得出结论．24．【分析】（1）探究“串联电路电压的规律”实验时，两个小灯泡组成串联电路，电压表测量小灯泡L2两端的电压，应该与小灯泡L2并联，由此分析电路图并修改电路连接．（2）根据实物电路画出相应的电路图即可；（3）电压表读数时，要先看清选择的量程和对应的分度值，然后根据指针的位置读数；串联电路中，总电压等于各用电器两端的电压之和．【解答】解：（1）图中两灯泡相当于并联，且电压表与灯泡L1串联了，电压表应该与灯泡L2并联，应将L2接开关的导线改接到L1的右端接线柱上（或电压表的负接线柱上），如图1所示：。

江西省宜春市高安市九年级（上）期中物理试卷一、填空题（共20分，每空1分）1．夏日荷塘里荷花盛开，微风吹过，飘来阵阵花香，这现象是由于的原因，荷叶上的两滴水珠接触后合成更大的一滴，这表明分子间存在力．2．摩擦生热的实质是用的方法来改变物体的内能；冬天，人坐在火炉旁被烤热，这是用的方法来改变物体的内能．3．单缸四冲程内燃机的一个工作循环一般分为四个冲程，在这四个冲程中，把机械能转化为内能的是冲程．某单缸四冲程内燃机飞轮的转速为1200r/min，则该内燃机每分钟对外做功的次数为次．4．在电路中定向移动形成电流；在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是联．5．如图甲所示，验电器A带负电，B不带电．用带有绝缘手柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），在金属棒中移动的是，形成的电流方向是（第二空选填“由A到B”或“由B到A”）．6．如图所示，是发光二极管的示意图．当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，电路处于（选填“短路”或“开路”）状态，这说明发光二极管具有导电性．7．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线和指针偏转可知：锌片是盐水电池的极，电池的电压为V．8．蓝光DVD光盘使用的材料是一种新型氧化钛，在室温下，该材料受不同强度光的照射，能在金属态和半导体态之间来回转变，从而具有储存数据的功能，这是它的发生了改变（填物质属性名称）；若将这种材料制成元件与灯泡串联后接入电路，闭合开关，灯泡将会（选填“一直发光”“一直不发光”或“时亮时暗”）．9．如图所示电路，若闭合开关，则R1、R2的连接方式是并联；若同时闭合开关S1、S2、S3，则电路为（“通路”、“断路”或“短路”）．10．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U ﹣I坐标中描绘了相对应的坐标点，如图乙所示，电阻R1的阻值是，电阻R2的阻值是．二、选择题（共20分，把你认为正确的答案序号填写在相应的位置上.第11～16小题，每小题只有一个正确答案，每小题3分；第15、16小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得4分.不定项选择正确但不全得1分，不选、多选或错选得0分）11．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．对人体安全的电压是36V12．下列有关热和能的说法中正确的是（）A．燃料燃烧释放的热量越多，燃料的热值越大B．热量一定是从内能大的物体传递到内能小的物体C．物体的温度升高，可能是从外界吸收了热量D．热机做的有用功越多，热机效率越大13．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A． B． C． D．14．如图是自动测量油箱的油量装置图．其中Rˊ是定值电阻，R是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是（）A．油量表是电压表改装而成的 B．R和Rˊ是并联的C．油位越高，通过R的电流越小D．油位越低，R两端的电压越大15．下列说法中正确的是（）A．沿海地区昼夜温差小，主要原因是水的比热容较大B．做功和热传递在改变物体的内能上是等效的C．温度高的物体具有的内能多，温度低的物体具有的内能少D．0℃的冰熔化成0℃的水，由于温度不变，所以它的内能不变16．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向左移动时（）A．电流表A1示数不变，电压表V示数不变B．电流表A2示数变小，电压表V示数变小C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值不变三、简答与计算题（共20分，第17小题4分，第18、19小题各5分，第20小题6分）17．在加油站，经常会看到“禁止用塑料桶装汽油”的警告语．如图所示，运汽油的油罐车的油罐用优质钢板制成，尾部常拖一条铁链，链子一端与油罐相连，另一端拖在地上，试说明拖这条铁链的作用．18．天然气灶使用方便、经济环保．如图所示，在一个标准大气压下，天然气灶将一壶质量为3kg、温度为20℃的水加热至沸腾，大约需要10min，已知：水的比热容为4.2×103J/（kg•℃），天然气的热值为3.5×107J/m3．求：（1）水吸收的热量；（2）若天然气完全燃烧放出的热量60%被水吸收，烧开这壶水需要多少天然气．19．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1A、0.8A、0.5A，则通过L1、L2、L3的电流分别是多大？20．如图所示，R1是0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，求：（1）R2的阻值和变阻器R1接入电路的电阻？（2）电流表A1的量程是0～3A，电流表A2的量程是0～0.6A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？四、实验与探究题(共40分，每小题各8分)21．亲爱的同学：你会使用如图的实验仪器吗？（1）如图1所示，电流表的分度值是，此时示数为．（2）如图2所示，该电阻箱的量程是，此时示数为Ω．（3）实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图3所示．若要把它其中的两个接线柱连接到电路中去，共有种接法；“2A”指的是．（4）如果你还想知道电路中电流值的改变情况，需在电路中再联一个电流表，并增加根导线．22．小明在做“用伏安法测量某定值电阻R的阻值”的实验中：（1）请你按照图甲所示的电路图，以笔画线代替导线，将图乙小明未连接好的电路连接完整．（2）实验前，为保护电路，滑动变阻器的滑片应置于端（填“A”或“B”）．（3）闭合开关，移动滑动变阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是（填符号）．A．滑动变阻器断路B．R断路C．R短路D．滑动变阻器短路（4）通常情况下要进行多次测量并取平均值，其目的是为了．23．为了比较甲、乙两种液体的吸热能力，小明用两个相同的装置做了如图所示的实验．实验数据记录如表．质量（g）初始温度（℃）加热时间（min）最终温度（℃）液体甲150 20 3 45液体乙150 20 3 68（1）实验中，必须取（选填“质量”或“体积”）相等的甲、乙两种液体．（2）实验中，用（填序号）间接反映液体吸收热量的多少；通过比较（填序号）来判断吸热能力的强弱．A、加热时间B、温度计示数的变化（3）分析表格中的实验数据可知，（选填“甲”或“乙”）液体的吸热能力较强．24．瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究．【猜想与假设】串联电路总电压等于各用电器两端的电压之和【设计与进行实验】（1）按如图所示的电路图连接电路；（2）闭合开关，用电压表测出L1两端的电压；（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B 接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．【交流与评估】（1）在拆接电路时，开关必须．（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？．（3）方法改进后，测出AB、BC、AC间的电压记录在如表表格中．分析瑞瑞同学的实验数据可以得出的结论是：串联电路总电压各用电器两端的电压之和（填“等于”或“不等于”）．AB间电压BC间电压AC间电压1V 1.6V 2.9V（4）这个实验在设计方案上还存在的不足之处是：．25．【探究名称】探究欧姆定律【猜想与假设】导体中的电流可能与导体两端的电压成正比，与导体的电阻成反比【设计并进行实验】（1）在探究“导体中的电流跟它两端电压的关系”的实验中，滑动变阻器的作用是和．（2）小英同学探究“导体中的电流与电阻的关系”时，进行创新实验，除了与原有实验所必须的器材相同外，没领电压表，而是多领了一只电流表，并设计出如图所示的电路图，进行实验．①接电路，调节滑动变阻器，读出电流表A1与A2的示数分别记为I1和I2；②把定值电阻R2换成R3，调节滑动变阻器使电流表A1的示数为，使R3两端的不变．记录此时电流表A2的示数为I3；③把定值电阻R3换成R4，重复上一步骤进行实验；④分析数据得出电流与电阻的关系．江西省宜春市高安市九年级（上）期中物理试卷参考答案与试题解析一、填空题（共20分，每空1分）1．【考点】分子的运动；分子间的作用力．【分析】要解答本题需掌握：分子动理论的基本知识和力的作用效果．（1）分子永不停息地做无规则运动；（2）分子间有相互作用的力．【解答】解：（1）荷塘里荷花盛开，微风吹过，飘来阵阵花香，是扩散现象，说明分子在做无规则运动．（2）荷叶上的两滴露珠接触后合成一滴，是由于分子间引力的作用．故答案为：分子在不停地做无规则运动；引．2．【考点】做功改变物体内能；热传递改变物体内能．【分析】改变物体内能的方式有两种：做功和热传递；热传递过程是能量的转移过程，而做功过程是能量的转化过程．【解答】解：摩擦生热是指克服摩擦做功，使物体的内能增加，温度升高，即用做功的方法改变物体的内能；冬天在火炉旁取暖，内能发生了转移，这是通过热传递的方法改变物体的内能．故答案为：做功；热传递．3．【考点】内燃机的四个冲程；有关热机的计算．【分析】内燃机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气冲程；压缩冲程中把机械能转化为内能；做功冲程中将内能转化为机械能；四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次．【解答】解：内燃机的压缩冲程中将机械能转化为内能；飞轮的转速是1200r/min，因为飞轮转动一圈完成两个冲程，所以1min可以完成2×1200=2400个冲程；因为完成四个冲程，对外做功一次，所以1min可以做功×2400=600（次）．故答案为：压缩；600．4．【考点】电流的形成；串联电路和并联电路的辨别．【分析】电荷的定向移动形成电流；串联电路的特点是各用电器之间相互影响，有一处有问题则整个电路都处于断路状态；而并联电路中的各用电器之间互不影响．【解答】解：电荷在电路中定向移动形成电流；各考场的有线扬声器是不能相互影响的，必须能够独立工作，所以它们之间是并联的．故答案为：电荷；并．5．【考点】电流的方向．【分析】人们把正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反．【解答】解：已知验电器A带负电，验电器A有多余的电子；当金属棒把验电器A、B两金属球相连时，电子会发生定向移动，自由电子从A移动到B，使验电器B也带上了电．由于电子带的是负电，而电流的方向是正电荷定向移动的方向，所以电流方向与电子定向移动的方向相反，故电流方向由B到A．故答案为：自由电子；由B到A．6．【考点】半导体的特点．【分析】发光二极管只允许电流从二极管的正极流入，负极流出．如果反向，二极管将不亮．【解答】解：在电路中，电流只能从二极管的正极流入，负极流出．如图当电流从较长的接线脚流入时，发光二极管中有电流通过，使其发光；如果电流从较短接线脚流入，二极管将不发光，处于断路状态．说明二极管的单向导电性．故答案为：开路；单向．7．【考点】电压表的使用；电压表的读数方法．【分析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．【解答】解：根据图示可知，因为锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V；故答案为：负；0.6．8．蓝光DVD光盘使用的材料是一种新型氧化钛，在室温下，该材料受不同强度光的照射，能在金属态和半导体态之间来回转变，从而具有储存数据的功能，这是它的导电性发生了改变（填物质属性名称）；若将这种材料制成元件与灯泡串联后接入电路，闭合开关，灯泡将会时亮时暗（选填“一直发光”“一直不发光”或“时亮时暗”）．【考点】物质的基本属性；半导体的特点．【分析】该材料能在金属态和半导体态之间来回转变，这是它的导电性能发生了改变，如果将这种元件与灯泡串联时，随着光照强度的改变，电路中的电流会时有时无，因此灯泡会时亮时暗．【解答】解：在室温下，该材料受不同强度光的照射，能在金属态和半导体态之间来回转变，这是它的导电性发生了改变；若将这种材料制成元件与灯泡串联后接入电路，闭合开关后，随着光照强度的改变，电路中的电流会时有时无，因此灯泡会时亮时暗．故答案为：导电性；时亮时暗．9．【考点】电路的基本连接方式；电路的三种状态．【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路．【解答】解：如图所示电路，若只闭合开关S1、S3，电流经开关S1分为两支，一支经过R1、另一支经过R2，形成闭合回路，因此R1、R2的连接方式是并联；若同时闭合开关S1、S2、S3，电流经导线、开关S2、S3形成闭合回路，造成电源短路．故答案为：S1、S3；短路．10．【考点】欧姆定律的应用．【分析】（1）由电路图可知，当开关S接1时，电路为R1的简单电路，电压表测电源的电压，此时电路中的电流较大，根据乙图读出电源的电压；根据欧姆定律求出R1的阻值（2）当开关S接2时，R1、R2串联，电压表测R1两端的电压，电流表测电路中的电流，此时电路中的电流较小，由乙图读出两电表的示数；根据串联电路的电压特点得出R2两端的电压，再结合此时通过的电流即可判断电阻R2的I﹣U图象，根据欧姆定律求出R2的阻值．【解答】解：（1）当开关S接1时，电路为R1的简单电路，电压表测电源的电压，此时电路中的电流较大，由乙图可知，电源的电压U=6V，此时电路中的电流I=0.6A，由I=得：R1===10Ω；（2）当开关S接2时，R1、R2串联，电压表测R1两端的电压，电流表测电路中的电流，此时电路中的电流较小，从乙图可以看出电阻R1两端的电压为2V，电流I′=0.2A，因为串联电路的总电压等于各电阻两端的电压之和，所以，电阻R2两端的电压为U2=U﹣U1=6V﹣2V=4V，由I=得：R2===20Ω．故答案为：10Ω；20Ω．二、选择题（共20分，把你认为正确的答案序号填写在相应的位置上.第11～16小题，每小题只有一个正确答案，每小题3分；第15、16小题为不定项选择，每小题有一个或几个正确答案，每小题3分，全部选择正确得4分.不定项选择正确但不全得1分，不选、多选或错选得0分）11．【考点】电压．【分析】每一节新干电池电压是1.5V，家庭电路的电压是220V，手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右；对人体安全的电压是不超过36V．【解答】解：A．每一节新干电池电压是1.5V，此项不符合题意；B．家庭电路的电压是220V，此项不符合题意；C．手机电池电压是3.7V，目前市场上的手机电池的电压在3.7V左右，此项不符合题意；D．对人体安全的电压是不高于36V，此项符合题意；故选D．12．【考点】燃料的热值；物体内能的改变；热传递；热机的效率．【分析】（1）1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧程度等均无关；（2）热传递时内能从高温物体转移向低温物体的；（3）做功和热传递都可以改变物体的内能，二者是等效的；（4）热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比．【解答】解：A、热值是燃料的特性，与放出热量的多少无关，故A错误；B、发生热传递的物体间一定存在温度差，此时内能是从高温物体转移到低温物体的，故B 错误；C、物体内能增大，可能是从外界吸收了热量．也可能是外界对物体做了功，故C正确；D、热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比；当热机做一定的有用功，消耗的燃料越少，效率一定越高，故D错误．故选C．13．【考点】串、并联电路的设计．【分析】由题意可知，主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮；根据串联电路电路中各元件相互影响和并联电路中各元件互不影响进行判断．【解答】解：由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联．故选B．14．【考点】欧姆定律的应用．【分析】（1）根据电压表使用时与被测用电器并联、电流表使用时与被测用电器串联判断图中油量表的类型；（2）串联电路是指各元件顺次逐个连接，电流只有一条路径可以通过；而并联电路则是各用电器并列连接，电流有至少两条路径可以通过；（3）当油面上升或下降时，浮标随之上升或下降，通过类似杠杆的装置控制了电路中电阻的大小，从而使电路中的电流相应的发生改变，根据欧姆定律可知电路中电流和R′两端电压的变化，根据串联电路的电压特点可知R两端的电压变化．【解答】解：故选D．15．【考点】比热容解释简单的自然现象；熔化与熔化吸热特点；内能的概念；物体内能的改变．【分析】（1）沿海地区，水多，因为水的比热容较大，相同质量的水和泥土沙石比较，吸收或放出相同的热量，水的温度升高或降低的少．（2）做功和热传递在改变物体的内能上是等效的；（3）物体的内能与物体的质量、状态、温度等都有关系；（4）物体内能的变化可能表现在物体的温度变化，也可能是状态的变化．【解答】解：A、沿海地区昼夜温差小，主要原因是水的比热容较大，在同样吸放热的情况下，水的温度变化较小，所以昼夜温差小，故A正确；B、做功和热传递都可以改变物体的内能，二者在改变物体的内能上是等效的，故B正确；C、物体的内能与物体的质量、状态、温度等都有关系，不能只通过温度来比较内能的多少，故C错误；D、0℃的冰熔化成0℃的水，虽然温度不变，但需要吸热，所以水的内能增大了，故D错误．故选AB．16．【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压．根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1电流的变化，进一步可知电压表V 示数与电流表A1示数比值变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过变阻器电流的变化，根据并联电路的电流特点可知干路电流的变化，进一步可知电压表V示数与电流表A2示数比值变化．【解答】解：由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压．因电源电压不变，所以，滑片移动时，电压表V的示数不变，故B错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A1的示数不变，故A正确；由电压表V和电流表A1的示数不变可知，电压表V示数与电流表A1示数比值不变，故C 正确；当滑动变阻器滑片P向左移动时，接入电路中的电阻变小，由I=可知，通过R2支路的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A2的示数变大，由电压表V的示数不变、电流表A2的示数变大可知，电压表V示数与电流表A2示数比值变小，故D错误．故选AC．三、简答与计算题（共20分，第17小题4分，第18、19小题各5分，第20小题6分）17．【考点】摩擦起电．【分析】为了防止由于摩擦产生的静电造成事故，要把产生的静电用铁链导入大地．【解答】答：18．【考点】热量的计算；能量利用效率；燃料的热值．【分析】（1）在一个标准大气压下，知道水沸腾时的温度，又知道水的比热容、质量和初=cm（t﹣t0）求出水吸收的热量；温，根据Q吸=求出天然气完全燃烧放出的热量，再根据Q （2）根据η=×100%的变形公式Q放=Vq的变形公式V=求出烧开这壶水需要天然气的体积．放【解答】解：（答：（1）水吸收的热量为1.008×106J；（2）若天然气完全燃烧放出的热量60%被水吸收，烧开这壶水需要4.8×10﹣2m3天然气．19．【考点】并联电路的电流规律．【分析】由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据电流表示数及并联电路特点求出通过各灯的电流．【解答】解：20．如图所示，R1是0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，求：（1）R2的阻值和变阻器R1接入电路的电阻？（2）电流表A1的量程是0～3A，电流表A2的量程是0～0.6A，为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？【考点】欧姆定律的应用；并联电路的电流规律；并联电路的电压规律．【分析】由电路图可知，电阻R2与滑动变阻器的R1并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R2支路的电流．（1）根据并联电路的电压特点和欧姆定律求出R2的阻值，根据并联电路的电流特点求出通过变阻器R1的电流，利用欧姆定律求出接入电路的电阻；（2）根据并联电路独立工作、互不影响可知移动滑片时通过R2的电流不变，根据并联电路的电流特点求出电流表A1最大示数时通过滑动变阻器的电流，再根据并联电路的电压特点和欧姆定律求出滑动变阻器接入电路的最小电阻值．【解答】解：由电路图可知，电阻R2与滑动变阻器的R1并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R2支路的电流．（1）∵并联电路中各支路两端的电压相等，∴根据欧姆定律可得，R2的阻值：R2===12Ω，∵并联电路中干路电流等于各支路电流之和，∴通过变阻器R1的电流：I1=I﹣I2=1.5A﹣0.5A=1A，变阻器R1接入电路的电阻：R1===6Ω；（2）∵并联电路中各支路独立工作、互不影响，∴移动滑片时，通过R2的电流不变，即I2=0.5A，当电流表A1的示数为3A时，滑动变阻器接入电路的电阻最小，此时通过变阻器R1的电流：I1max=I max﹣I2=3A﹣0.5A=2.5A，滑动变阻器接入电路电阻的最小值：R1min===2.4Ω．答：（1）R2的阻值为12Ω，变阻器R1接入电路的电阻为6Ω；（2）为使电表不损坏，滑动变阻器接入电路的电阻值至少为2.4Ω．四、实验与探究题(共40分，每小题各8分)21．【考点】电流表的读数方法；变阻器；滑动变阻器的使用．【分析】（1）看清量程和分度值，读出对应的示数即可；（2）电阻箱各旋钮指针的示数与对应倍率的乘积之和是电阻箱的示数；由图示电阻箱可以求出电阻箱的最大阻值．（3）滑动变阻器有3个接线柱，只接两个，则有3种接法：AC、AB、BC．铭牌中的20Ω表示滑动变阻器的最大阻值是20Ω，是把AB接入电路时的阻值．2A是滑动变阻器的最大电流．（4）如果你还想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加1根导线；【解答】解：（1）此时该电流表的量程是0～15mA，所以分度值是0.05mA，故此时的示数是11mA；（2）电阻箱的示数：6×1000Ω+0×100Ω+3×10Ω+8×1Ω=6038Ω；当各位置对应的数是0时，阻值最小，即0；当各位置对应的数是9时，阻值最大，即最大阻值为9999Ω，故它的阻值范围是0～9999Ω．（3）要把有3个接线柱的滑动变阻器接入电路中两个接线柱，则有3种的接法，其中AB 接入电路后，无法改变电阻值；此变阻器铭牌的含义是：滑动变阻器的最大阻值为20Ω．2A 是允许通过滑动变阻器的最大电流值；（4）据实验过程可知，如果想知道电路中电流值的改变情况，需在电路中再串联一个电流表，并增加1根导线；故答案为：（1）0.5mA；11mA；（2）0～9999Ω；6038；（3 ）3；滑动变阻器允许通过的最大电流值为2A；（4）串；1；22．【考点】伏安法测电阻的探究实验．【分析】（1）根据电源电压选择电压表量程，滑动变阻器接入电路要一上一下连接，电流表与电阻、滑动变阻器串联接入电路；（2）为保护电路，滑动变阻器的滑片应置于阻值最大处；（3）电路有电流，说明是通路，电压表没示数说明电压表被短路及R被短路；。

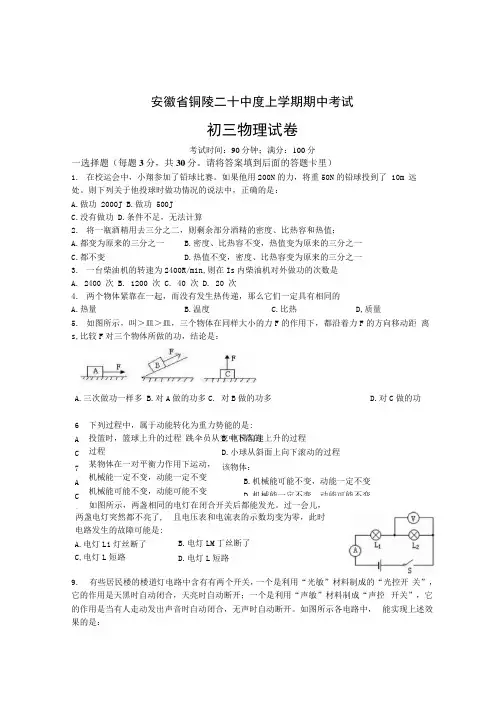

安徽省铜陵二十中度上学期期中考试初三物理试卷考试时间：90分钟；满分：100分一选择题（每题3分，共30分。

请将答案填到后面的答题卡里）1. 在校运会中，小翔参加了铅球比赛。

如果他用200N 的力，将重50N 的铅球投到了 10m 远处。

则下列关于他投球时做功情况的说法中，正确的是： A.做功 2000J B.做功 500J C.没有做功 D.条件不足，无法计算2. 将一瓶酒精用去三分之二，则剩余部分酒精的密度、比热容和热值： A.都变为原来的三分之一 B.密度、比热容不变，热值变为原来的三分之一 C.都不变D.热值不变，密度、比热容变为原来的三分之一3. 一台柴油机的转速为2400R/min,则在Is 内柴油机对外做功的次数是 A. 2400 次 B. 1200 次 C. 40 次 D. 20 次4. 两个物体紧靠在一起，而没有发生热传递，那么它们一定具有相同的 A.热量B.温度C.比热D,质量5. 如图所示，叫＞皿＞皿，三个物体在同样大小的力F 的作用下，都沿着力F 的方向移动距 离s,比较F 对三个物体所做的功，结论是：9. 有些居民楼的楼道灯电路中含有有两个开关，一个是利用“光敏”材料制成的“光控开 关”，它的作用是天黑时自动闭合，天亮时自动断开；一个是利用“声敏”材料制成“声控 开关”，它的作用是当有人走动发出声音时自动闭合，无声时自动断开。

如图所示各电路中， 能实现上述效果的是：A.三次做功一样多B.对A 做的功多C. 对B 做的功多D.对C 做的功6 A C7 AC8下列过程中，属于动能转化为重力势能的是:投篮时，篮球上升的过程 跳伞员从空中下落的过程某物体在一对平衡力作用下运动， 机械能一定不变，动能一定不变 机械能可能不变，动能可能不变B.电梯匀速上升的过程 D.小球从斜面上向下滚动的过程 该物体：B.机械能可能不变，动能一定不变 D.机械能一定不变，动能可能不变 如图所示，两盏相同的电灯在闭合开关后都能发光。

安徽省芜湖市弋江区南瑞实验学校九年级（上）期中物理试卷一．填空题（每空2分，共28分；将答案直接填写在答题卷上对应的序号后）1．在日常生活中，我们习惯用“粘”字表述一些现象，例如：用干毛巾擦镜子，会有很多“毛毛”粘在镜子上；用湿毛巾擦冰箱的冷冻室，湿毛巾会粘在冰箱上。

前者属于现象，后者是由于水的造成的。

2．人工降雨过程依次经历了升华、和熔化三个物态变化过程；四冲程内燃机把机械能转化为内能；用电热水器给水加热，这是用的方式使水的内能增加。

3．迎丰中学为了保证学生饮水卫生，学校决定为学生供应开水，工人师傅用锅炉将300kg、20℃的水烧开（在一标准化大气压下），这些水要吸收J的热量。

而实际烧了10kg的无烟煤，这些煤完全燃烧放出J的热量。

该锅炉的效率为。

（无烟煤的热值是3.0×107J/kg）4．如图所示电路中，电流表A1与A2指针指示的位置都如图所示，则灯L2电流是。

5．如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则处电表是电压表。

6．如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时。

另一个仍能正常工作，这两个转向灯在电路中的连接方式为，转向杆相当干电路中的。

7．手机触摸屏是通过识别触摸点的水平和竖直位置，来确定触摸点的位置。

以竖直方向为例：触摸屏相当于一根电阻丝，触摸手机屏时，触摸点P将电阻丝分为上下两部分，阻值分别为R1、R2，其等效电路如图所示。

当触摸点在竖直向下移动时，R1的阻值，R1两端的电压。

8．如图所示，这是一个电表的表盘。

也许你没有见过，但根据所学的其他的电表的读数方法，可知它的示数是。

二、单项选择题（每小题3分，共21分）9．寒冷的冬天，玻璃窗上会起“雾”或结“冰花”，下面关于此现象的说法正确的是（）A．玻璃窗上的“雾”是水蒸气凝华形成B．玻璃窗上的“冰花”是水蒸气升华形成C．“雾”出现在玻璃窗的外表面D．“冰花”结在玻璃窗的内表面10．下列说法正确的是（）A．0℃的冰没有内能B．相互吸引的物体一定带异种电荷C．比热容与物体的质量、吸收或放出的热量的多少都没有关系D．导体的电阻是由它的材料、长度、横截面积和通过的电流所决定的11．一支刻度均匀的温度计，测冰水混合物的温度是10℃，在一个标准大气压下测沸水的温度是90℃，若用它测物体温度，读数为70℃，则该物体的实际温度为（）A．55℃B．75℃C．50℃D．80℃12．成都的蔬菜加工企业为了避免蔬菜在长途运输、贮藏等环节中腐烂变质及高温杀菌时对蔬菜营养成分的破坏，常常对蔬菜进行真空脱水，使之成为脱水蔬菜。

【物理】人教版九年级上册物理全册全套精选试卷测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．3．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m的水平水渠为实验场地，如图甲所示，在A1A2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t=5s时测得实验数据如下表：离渠中心线距离r/m0．10．200．400．600．801．00乒乓球移动距离S/m1．000．960．840．640．38几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d. 【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭；（3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ； 若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.4．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、 “20Ω 1A”)，导线若干． （1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快5．某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等．她设计了如下右图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验．（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是_____的．检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中．Ib/A Ic/A Ia/A0.180.180.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等．（2）晓丹得出错误的实验结论，主要原因是_____．（3）请你对接下来的实验提出改进措施（一条即可）_____．【答案】断开选用规格相同的（或电阻相同）灯泡进行实验换用不同的灯泡进行实验，多次测量获得多组数据等【解析】【分析】【详解】（1）[1]为保护电路安全，在连接电路过程中，开关应该是断开．（2）[2]两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同（或电阻相同），从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验．（3）[3]为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次测量获得多组数据等．6．探究“并联电路中电流的关系”，电路图如图甲。

陕西省西安交大附中九年级（上）期末物理试卷一、选择题（本大题共8小题，每小题2分，共30分，在每小题给出的四个选项中，只有项是符合题目要求的）1．（2分）关于温度、热量、内能，下列说法中正确的是（）A．物体温度越高，所含热量越多B．50℃水的内能一定比10℃水的内能多C．物体放出了热量，内能一定减少，温度一定降低D．热传递过程中，吸热的物体温度一定比放热的物体温度低2．（2分）“新材料”是相对于传统材料而言的，新材料的使用对推动社会进步正在发挥着越来越大的作用，下列关于“新材料”描述不正确的是（）A．“超导材料”属于新材料B．“超导材料”可以应用于电饭锅并使其效率提高C．“半导体材料”的导电性会受温度、光照、杂质等外界因素的影响D．“半导体材料”广泛应用于手机、电视机、电脑的元件及芯片3．（2分）关于磁场、电磁波，下列说法正确的是（）A．电磁波在真空中传播的速度是3×105m/sB．通电直导线周围存在磁场，通电弯曲导线周围不存在磁场C．光纤通信是利用光经多次反射进行传输光信号的D．小磁针在地球表面静止时N极所指的方向是地理的南极4．（2分）关于家庭电路和安全用电，下列说法正确的是（）A．家庭电路的总开关应安装在熔断器的后面，控制用电器的开关要接在火线和用电器之问B．有金属外壳的家用电器，金属外壳必须接地C．使用测电笔时，手不要接触笔尾金属体，以免触电D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可5．（2分）据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞那么，在下列四个图中，与电磁弹射器的工作原理一致的是（）A．电风扇B．手摇发电机C．磁悬浮列车D．电磁起重机6．（2分）如图，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失，下列说法正确的是（）A．对比甲、乙两图，如果燃料2的热值较高，最终图乙液体内能较小B．对比乙、丙两图液体最终升高的温度，可以比较两种液体的比热容C．对比乙、丙两图，如果液体b最终升温较高，说明燃料1的热值较大D．对比甲、丙两图，如果液体b比热容比液体a大，那么要升高相同温度，图甲装置需要时间较短7．（2分）将A、B两个灯泡，按图一、图二两种方式连接，已知R A＝4Ω、R B＝6Ω，电源电压相同，下面分析正确的是（）A．图一中A灯比B灯亮B．图二中A灯比B灯亮C．图一中A灯比图二中A灯亮D．图一中的总功率比图二中的总功率要大8．（2分）如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。

2024年最新人教版初三物理(上册)期中考卷一、选择题（每题2分，共30分）1. 下列关于物理量的单位，说法正确的是（）A. 1牛顿=1千克·米/秒B. 1焦耳=1千克·米/秒C. 1帕斯卡=1千克/米·秒D. 1瓦特=1焦耳/秒2. 下列关于力的作用，说法正确的是（）A. 力是物体间的相互作用B. 力可以使物体发生形变C. 力可以使物体的运动状态发生改变3. 下列关于功的公式，正确的是（）A. W=FsB. W=FtC. W=FvD. W=Fh4. 下列关于功率的公式，正确的是（）A. P=W/tB. P=F/tC. P=FvD. P=Wv5. 下列关于机械能的公式，正确的是（）A. E=1/2mv^2B. E=mghC. E=FsD. E=W6. 下列关于能量的转化，说法正确的是（）A. 能量可以转化为其他形式的能量B. 能量在转化过程中总量保持不变C. 能量不能被创造也不能被消灭7. 下列关于热量的公式，正确的是（）A. Q=mcΔtB. Q=FsC. Q=FvD. Q=W8. 下列关于比热容的公式，正确的是（）A. c=Q/mΔtB. c=Fs/mC. c=Fv/mD. c=W/m9. 下列关于内能的公式，正确的是（）A. U=mcΔtB. U=mghC. U=FsD. U=W10. 下列关于热机的效率，说法正确的是（）A. 热机效率是指热机从燃料中获得的能量与燃料完全燃烧放出的热量的比值B. 热机效率是指热机从燃料中获得的能量与热机输出的有用功的比值C. 热机效率是指热机从燃料中获得的能量与热机输入的热量的比值D. 热机效率是指热机输出的有用功与热机输入的热量的比值11. 下列关于光速的公式，正确的是（）A. c=λνB. c=fνC. c=λfD. c=νf12. 下列关于折射率的公式，正确的是（）A. n=sinθ1/sinθ2B. n=sinθ2/sinθ1C. n=cosθ1/cosθ2D. n=cosθ2/cosθ113. 下列关于声音的传播，说法正确的是（）A. 声音可以在固体、液体、气体中传播B. 声音不能在真空中传播C. 声音的传播速度与介质的种类和温度有关14. 下列关于声波的公式，正确的是（）A. v=fλB. v=fνC. v=λνD. v=νf15. 下列关于声强的公式，正确的是（）A. I=P/AB. I=F/AC. I=Fs/AD. I=W/A二、填空题（每空2分，共20分）1. 力的三要素是大小、方向和______。

【物理】人教版九年级物理上册全册全套精选试卷测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用2．小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系．（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整． （____）（2）连接电路后，小明把电流表接入图甲的A 处，闭合开关S 后，发现小灯泡1L 不亮，2L 亮，电流表无示数，产生这种现象的原因可能是______．排除电路故障再做实验，电流表在A 处的示数如图丙所示，请你帮小明把该示数填入下表空格处．然后小明把电流表分别接入电路中的B 、C 两处测电流，并把电流表的示数记录在下表中．A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I______0.150.25小明分析表格中的数据认为：并联电路中干路电流等于______．（3）小明想，要使上述结论更具普通性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：方案一：在图甲的基础上，反复断开、闭合开关，测出A 、B 、C 三处的电流． 方案二：在图甲的基础上，只改变电源电压，测出A 、B 、C 三处的电流．方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A 、B 、C 三处的电流．以上三种方案，你认为不可行的方案______（填“一”“二”或“三”）． 小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中． 实验次序 A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I1 0.12 0.18 0.30 20.140.210.3530.200.300.50请你根据小明的实验步骤和有关数据回答下列问题：①在拆电路改装时，开关必须______；②小明选择的方案是方案______（填“一”“二”或“三”）．L支路有断路 0.10 各支路电流之和一断【答案】1开二【解析】【分析】【详解】(1)[1]由电路图可知，两灯泡并联，因此可得实物图如下：；(2)[2]电流表无示数说明电路不通，即1L支路有断路；[3]由图丙可知，A处电流为0.1A；[4]由表格数据可知，干路C处电流，等于A支路，B支路电流之和，因此可得并联电路中干路电流等于各支路电流之和；(3)[5] 方案二和方案三：换用不同的规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故不可行；[6]为了保护电路，在拆电路改装时，开关必须断开；[7] 分析A、B两处的电流的变化关系可知，通过A处电流的变化倍数和通过B电流的变化倍数相等，说明选择的实验方案是二．3．在探究并联电路电流规律的实验中（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行________，以正确选择电流表或电流表的量程。

2023-2024学年全国九年级上物理月考试卷考试总分：125 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息; 2．请将答案正确填写在答题卡上;卷I （选择题）一、 选择题 （本题共计 16 小题 ，每题 5 分 ，共计80分 ）1. 中央电视台的“三星智力快车”节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉，以下说法正确的是（ ）A.蜜蜂与空气摩擦得到电子B.蜜蜂与空气摩擦失去电子C.空气不带电D.空气带负电2. 关于电源和电流，下列说法中正确的是（ ）A.电流是由大量电荷的无规则运动形成的B.电路中只要有电源，就一定会有电流C.在电源外部，电流从电源的正极流向负极D.电流的方向总是从电源的正极流向负极3. 一种报警器的电路如图所示．开关和都闭合后，会出现的现象是（ ）A.灯亮，灯不亮B.灯不亮，灯不亮C.、灯都亮D.灯不亮，灯亮S 1S 2L 1L 2L 1L 2L 1L 2L 1L 24. 关于电流表和电压表的使用，下列接法中能够正确测出电流或电压的是（）A.B.C.D.5. 以下几组材料中，都是绝缘体的是（ ）A.人体、石墨B.玻璃、大地C.橡胶、塑料D.食盐水溶液、陶瓷S L1L26.如图所示，甲和乙为两个电表，当开关闭合后，灯、都能正常发光，则（）ArrayA.甲是电流表，乙是电压表B.甲是电压表，乙是电流表C.甲、乙都是电流表D.甲、乙都是电压表7. 下列说法中正确的是（ ）A.绝缘体不容易导电是因为绝缘体中几乎没有电荷B.两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C.电压一定的情况下，导体的电阻与导体中的电流成反比D.把导线剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线的原阻值8. 如图的电路中，闭合开关，电压表的示数为，电压表的示数为．那么下列说法中正确的是（）A.可知电源两端电压为B.可知两端电压为C.将电压表换成电流表，则亮，不亮D.将电压表换成电流表，则与并联，电流表测干路上的电流9. 公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是（ ） A. B.C.A A V 16V V 2 3.4V 6VL 1 2.6VV 2L 1L 2V 2L 1L 2D.10. 如图所示的电路图中，要使灯泡和组成并联电路，应该是（ ）A.只闭合B.同时闭合和，断开C.同时闭合和，断开D.只闭合11. 如图所示，某电子线路板上有一个由三个电阻、和构成的局部电路．已知电流方向由流经以及如下图所示及通过和的电流分别为和，则通过的电流可能是（ ）A.B.C.D.12. 如图所示的电路中，要使和串联，甲、乙、丙三只电表应依次是（ ）A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表L 1L 2S 3S 1S 3S 2S 1S 2S 3S 2R 1R 2R 3R 1R 2R 3R 1R 210mA 4mA R 34mA6mA10mA14mAL 1L 2D.电流表、电压表、电流表13. 如图所示，当滑片向向右移动时，滑动变阻器连入电路的电阻变小的是（ ） A. B. C. D.14. 如图，闭合开关时，灯泡都不亮，电压表示数接近电源电压，则原因可能是（ ）A.间断路B.间断路C.间断路D.间断路15. 为维护消费者权益，技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：①用镀铜的铝芯冒充铜芯；②电线直径明显比说明书上标定的直径要小．引起这种电线不符合规格的最主要原因是（ ）A.电线的长度引起电阻偏大B.电线的横截面积引起电阻偏大C.电线的材料引起电阻偏小D.电线的温度引起电阻偏大P ab bc cd ad16. 如图所示的电路，闭合开关后，下列说法正确的是（ ）A.两个灯泡串联B.开关只能控制灯C.电流表测的是通过灯泡的电流D.若断路，电流电示数将变小卷II （非选择题）二、 填空题 （本题共计 5 小题 ，每题 5 分 ，共计25分 ）17. 如图所示，验电器的工作原理是________；用一个带负电的物体去接触不带电的验电器的金属球时，上的一些________转移到上，所以金属球也带上负电，瞬时电流方向为________（选填“”或‘""）．18. 在如图甲所示电路中，当开关闭合后，两个电压表指针偏转情况均如图乙所示，则电阻和电源两端的电压分别为________和________．19. 如图所示的电路中，电源电压恒定，闭合开关后，滑动变阻器的滑片向左移动的过程中，电流表与电流表的读数之差________，电压表与电流表的读数之比________．（选填“变大”“变小”或“不变”）L 1L 1L 2a b a b b a →b b →a R 1S A 1A 2V A 220. 如图为一种测量体重的装置，其中体重示数计是由电流表改装成的。

九年级秋季学期物理段考试卷及答案九年级物理第一学期期中质量反馈说明：本试卷共6页，29小题，满分100分，考试用时90分钟. 一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确.）1．下图是生活中经常使用的工具，属于费力杠杆的是()2．下列实例中，力对物体做功的是()A．举重运动员举着杠铃不动B．小明将水桶从地面上提起C．吊车吊着货物在空中水平匀速移动D．用力搬桌子而未搬起3.四个同学在天平山进行登山比赛。

如果规定功率最大者获胜，那么最后胜出者一定是()A．体重最大的一个B．时间最短的一个C.速度最大的一个D．做功最快的一个4．同一物体沿相同水平地面被匀速移动，如下图所示，拉力分别为F 甲、F乙、F丙，不记滑轮与轻绳间的摩擦，比较它们的大小，则() A．F甲＜F乙＜F丙B.F甲＞F乙＞F丙C．F甲＞F乙＝F丙D．F甲＝F 乙＞F5．掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低.如图所示是小球弹跳的频闪照片，小球在A、B位置的高度一样.下面说法正确的是（）Ａ.小球在A、B位置的动能相同，机械能也相同Ｂ.小球在A、B位置的动能相同，B位置的机械能较小Ｃ.小球在A、B位置的机械能相同，B位置的动能较小Ｄ小球在B位置的动能较小，机械能也较小6．如图所示的四个事例中，用做功方式改变内能的是①冬天，搓手会②冬天，嘴对手③炒菜时，铁锅④水蒸气把软木塞冲让手变暖和哈气取暖热得烫手开时，温度会降低A．①②B．②③C．③④D．①④7．关于温度、热量、内能，以下说法正确的是（）A．物体的温度越高，所含的热量越多B．0℃的冰没有内能C．一个物体吸收热量时，温度不一定升高D．对物体做功，物体的温度一定升高8．用两个相同的加热器，分别对质量相等的甲、乙两种液体加热，其温度随时间变化的图线如图所示，由图线可以看出（）A．甲的比热容比乙大B．开始加热时，甲和乙的比热容为零C．甲和乙的比热容相同D．甲的比热容比乙小物质比热容c/×103J/(kg•℃)Al0.8Cu0.39Fe0.469．电视机、家用音箱功放、电脑等在工作中会产生较多的热量，为了将热量尽快散出，通常会使用金属散热器来散热，散热器要在短时间内尽可能多的吸收所产生的热量（即有较大的热容量）现有Cu、Fe、Al三种材料供选择（部分数据见表），你认为散热器选哪种材料最好() A．FeB．CuC．AlD．三种材料均可10．如图所示的是运动员在铅球比赛中的场景。
