(5)机房防雷接地系统按照《民用建筑电气设计规范》要求。
机房设直流工作地、交流工作地、安全保护地及防雷保护地共用一组接地装置,采用大楼共用接地系统,接地电阻不大于1欧姆。
如大楼共用接地系统不能满足上述要求,需要与大楼防雷接地系统分开单独做接地网,两接地网距离需大于10米。
系统静电泄放接地,在机房地板下采用600mm*600mm网格均压等电位网,接地网采用30x3铜带连接而成,并绝缘架空安装,将各机房内的设备、机架、机柜与等电位带进行最短距离连接,使各机房设备在同一个等电位上。
直流接地采用40*3铜排在机柜位置安装。
1)防雷原理雷击是年复一年的严重自然灾害之一。
随着我国现代化建设的不断提高,通信设备越来越多,规模越来越大。
一方面大型电子计算机网络,程控交换机组等系统设备耐过电流,耐雷电压的水平越来越低,另一方面由于信号来源路径增多,系统较以前更容易遭受雷电波的侵入,致使雷电灾害频频发生。
据统计,雷电对电子设备的损坏占设备损坏因素的比例高达26%,防雷过电压已成为具有时代特点的一项迫切要求。
2)雷击的分类雷击一般分为直击雷击和感应雷击。
直击雷击——指雷电直接击在建筑物、构架、树木、动植物上,由于电效应、热效应和机械效应等混合力作用,直接摧毁建筑物,构筑物以及引起人员伤亡等。
由于直击雷的电效应,有可能使机房微电子设备遭受浪涌过电压的危害。
感应雷击(又称二次雷击)——指雷云之间或雷云对地之间的放电而在附近的架空线路、埋地线路、金属管线或类似的传导上产生感应电压,该电压通过传导体传送至设备,间接摧毁微电子设备。
感应雷击对微电子设备,特别是通讯设备和电子计算机网络系统的危害最大,据资料显示,微电子设备遭雷击损坏,80%以上是由感应雷引起的。
另外还有操作过电压,即是指当电流在导体上流动时,会产生磁场储存能量,当负载(特别是电感性大的负载)电器设备开关时,会产生瞬时过电压,操作过电压同感应雷击一样,可以间接损坏微电子设备。
机房布置及UPS部分详述1 前言电脑机房作为企业内部管理的核心部门,管理整个厂区最关键的网络设备和应用数据,它负责着企业的信息、数据通讯。
其地位可以说是重中之重。
我公司作为专业的系统集成商,已在这方面积累了丰富的经验。
愿我们提出的解决方案能给贵公司带来最高效、安全的工作环境。
2 总配电办公楼设总配电柜。
总配电柜应安装双翻闸刀,为电网供电或备用供电切换总开关作为投/切总电源之用。
闸刀和总开关根据实际负荷选用。
预留外连发电机或发电车的连接。
争取多路供电,并且供电容量有保障。
总配电柜各分路开关分别控制照明、空调、插座、电脑等,其容量根据各路负荷选定,合理地布设各配电箱、线路、以及各种照明开关插座。
屋内布线应使电能传送安全可靠,布置合理。
导线截面积应能满足负荷电流和机械强度,导线的绝缘应符合线路安装和敷设环境(参照电工手册)导线敷设时,应垂直或水平敷放,穿过楼板时,应设钢管保护。
室内电气管线和配电设备与各种管道设备应保持最小规定距离。
配线时应尽量减少导线接头,在穿管导线和槽板配线中间不允许有接头如果供电系统供电过低、过高或不稳(单相电压高于185V,底于240V),应安装稳压电源,选用三相大功率自动补偿式稳源,功率按招实际负荷×1.43计算,一般不小于100KV A。
接地系统是安全用电的重要保护措施,应符合技术要求实施:接地电阻为:工作接地电阻为4欧姆,保护接地电阻4~10欧姆,重复接地电阻不大于10欧姆。
接零单位和接地单位要分清,设备不允许接地和接零混用。
接零系统中,零线必须重复接地,并防止零线断线。
接地线不能少于二根,其中一根为自然接地,另为人工接地。
2.1 机房配电服务器、网络设备建议配双路电源,分别接在两个UPS上。
UPS通配线间供电由总配电柜直接接入,在机房设配电箱一个,根据不同供电性质分配至网络设备、照明、空调、UPS。
计算机房电源容量不小于20KV,为三相四线制进线,而整个机房计算机UPS容量为10KV以上,延时6~8小时,考虑充足的供电保障。
UPS动环监控雷击案例分析及对策UPS(不间断电源系统)常用于关键设备的电力保障和稳定,但由于在室外部署且与外界电力网络连接紧密,使得其容易受到雷击等自然灾害的影响。
本文将通过一个实际案例对UPS动环监控系统的雷击问题进行分析,并提出相应的对策。
首先,我们将分析一个具体的案例。
高科技公司在其服务器机房中安装了UPS动环监控系统,该系统具有监控和控制UPS设备运行状态的功能。
然而,在一次剧烈雷雨后,该UPS动环监控系统同时受到多次雷击,导致系统严重受损,无法正常工作,给公司的设备保护造成严重影响。
针对这个案例,我们可以从以下几个方面提出对策。
1.安装防雷设备:为了降低雷击对UPS动环监控系统的冲击,可以在UPS设备和其它外部设备之间安装防雷装置。
例如,可以通过引入避雷针、闪电继电器、避雷带等设备来分流、消除雷电对UPS设备的影响,以最大程度地保护UPS设备免受雷击的侵害。
2.设计合理接地系统:良好的接地系统可以将雷击产生的电流迅速引入地下,避免对UPS设备产生过大冲击。
因此,在UPS动环监控系统的建设中,应保证接地系统的良好设计和实施,确保系统能够有效接地。
3.使用可靠的设备:选用经过防雷设计的UPS设备,这些设备具有防雷功能和适应恶劣天气条件的能力,在安装UPS动环监控系统时应选择具有这些特点的设备。
4.实施维护计划:定期检查、维护和测试UPS设备和防雷设备的工作状态,确保其正常工作和防雷效果。
特别是在雷雨季节,应加强维护工作,对设备进行更频繁的检查和测试。
5.配备备用设备:为了防止雷击导致的系统完全瘫痪,应备有备用的UPS动环监控设备。
当其中一个设备受到雷击影响时,可以立即启用备用设备,以保持系统的稳定运行。
6.配备智能监控系统:智能监控系统可以实时监测UPS设备的状态,包括电流、电压、温度和湿度等参数。
当雷击事件发生时,监控系统将及时报警并采取相应的措施,例如关闭受损设备、切换到备用设备等,保护UPS设备免受雷击的影响。
煤矿通信机房防雷接地及UPS安全供电设计应用112李 杰 宋岳龙 李卫强(1.徐州中矿大华洋通信设备有限公司 江苏 徐州 221116;2.华晋焦煤有限责任公司 王家岭煤矿 山西 运城 043300)摘 要: 通信机房中设备的安全运行,涉及企业的日常管理、安全生产等各各方面。
针对煤矿通信机房涉及到的防雷、接地及UPS安全供电等安全问题进行分析设计,并在实际应用中取得较好的效果。
关键词: 防雷;接地;供电;UPS中图分类号:TP311 文献标识码:A 文章编号:1671-7597(2012)1210066-01按照《国家安全监管总局国家煤矿安监局关于建设完善煤专用接地体,接地电阻≤1Ω。
机房综合布线:把每一机柜通过2矿井下“六大系统”的通知》(安监总煤装〔2010〕146号)16mm 的地线连接至机房活动地板下3X30mm的铜排上。
机柜接地要求,国内各大煤矿行业正完善建设煤矿“六大系统”中的矿由此与新建的独立地网接地干线相连接。
机房等电位连接:将井通信联络系统,通信系统中的机房建设成为重中之重,这样天花龙骨、墙身龙骨、活动地板支架、非计算机系统的管、金对机房供电质量提出了越来越高的要求,为了保机房设备及电属的门、窗等均做等电位连接,并分别取多点接入机房接地铜脑网络系统稳定可靠运行,以及保障机房工作人员有安全的工排网。
作环境,在微波通信及机房防雷系统工程中,除了有良好的避地板下直流铜排及接线端子如图3所示:雷针、避雷带外,还必须在电源系统、信号系统进行可靠、有效的防护工作,并具备可靠的接地装置。
必须坚持预防为主、安全第一的指导方针。
1 机房防雷系统机房电源系统的防雷须满足《建筑防雷设计规范》。
根据机房大小及设备保护的重要程度,采用一级、二级或三级防雷,设备末端需要有防浪涌插座。
1.1 三级防雷方式根据通信机房的实际情况,采用三级防雷方式(如图1所示),即在动力机房电源线进入UPS配电室前安装一级防雷模块,UPS进线前布置二级防雷模块,设备接线插排为防浪涌的图3 直流铜排及接线端子图1 三级防雷方式根据配置要求,机房内在安装电源防雷器的同时必须加装信号避雷器,以便保护与通信网络、数据网络和计算机网络相连的重要设备。

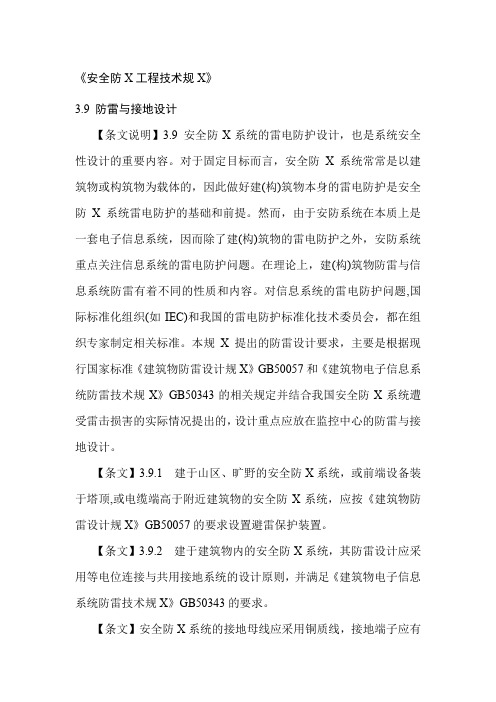

《安全防X工程技术规X》3.9 防雷与接地设计【条文说明】3.9 安全防X系统的雷电防护设计,也是系统安全性设计的重要内容。
对于固定目标而言,安全防X系统常常是以建筑物或构筑物为载体的,因此做好建(构)筑物本身的雷电防护是安全防X系统雷电防护的基础和前提。
然而,由于安防系统在本质上是一套电子信息系统,因而除了建(构)筑物的雷电防护之外,安防系统重点关注信息系统的雷电防护问题。
在理论上,建(构)筑物防雷与信息系统防雷有着不同的性质和内容。
对信息系统的雷电防护问题,国际标准化组织(如IEC)和我国的雷电防护标准化技术委员会,都在组织专家制定相关标准。
本规X提出的防雷设计要求,主要是根据现行国家标准《建筑物防雷设计规X》GB50057和《建筑物电子信息系统防雷技术规X》GB50343的相关规定并结合我国安全防X系统遭受雷击损害的实际情况提出的,设计重点应放在监控中心的防雷与接地设计。
【条文】3.9.1 建于山区、旷野的安全防X系统,或前端设备装于塔顶,或电缆端高于附近建筑物的安全防X系统,应按《建筑物防雷设计规X》GB50057的要求设置避雷保护装置。
【条文】3.9.2 建于建筑物内的安全防X系统,其防雷设计应采用等电位连接与共用接地系统的设计原则,并满足《建筑物电子信息系统防雷技术规X》GB50343的要求。
【条文】安全防X系统的接地母线应采用铜质线,接地端子应有地线符号标记。
接地电阻不得大于4Ω;建造在野外的安全防X系统,其接地电阻不得大于10Ω;在高山岩石的土壤电阻率大于2000Ω·m 时,其接地电阻不得大于20Ω。
【条文】高风险防护对象的安全防X系统的电源系统、信号传输线路、天线馈线以与进入监控室的架空电缆入室端均应采取防雷电感应过电压、过电流的保护措施。
【条文】3.9.5 安全防X系统的电源线、信号线经过不同防雷区的界面处,宜安装电涌保护器;系统的重要设备应安装电涌保护器。
电涌保护器接地端和防雷接地装置应作等电位连接。
保护地网安装工程技术方案技术方案一、设计依据《电子计算机机房设计规范》GB 50174-2008《建筑物防雷设计规范》GB 50057-1994《通信局(站)防雷与接地工程设计规范》 YD 5098-2005《建筑物电子信息系统防雷技术规范》GB 50343-2004。
二、简况根据用户需求,拟在指挥办公楼做保护地网系统。
因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中,所有同时做等电位均压带和法拉第笼保护;法拉第笼为600*600mm的网格。
因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主,故只做等电位均压带,并使每个设备都可以直接得到有效的保护,详见《电子计算机机房设计规范》(GB 50174-2008);《建筑物防雷设计规范》(GB 50057-1994);通信局(站)防雷与接地工程设计规范》(YD 5098-2005);建筑物电子信息系统防雷技术规范》(GB 50343-2004)。
在信息中心机房后面约22M处做大地地栅网,每个房间内地网通过一条50平方的连接线串联汇集到大地地栅网,地网接地电阻要求小于1Ω。
三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷,防止雷击过程中,通过电源线缆感应的大电流,穿入机房,损坏设备,由于本工程所在地属于强雷区,所以必须要好防雷工作,以确保设备、人身安全。
在《电子计算机机房设计规范》GB 50174-2008中,对机房防雷有非常严格的要求,必须严格执行。
由于机房属于LPZII防雷区。
机房防雷主要是防感应雷,防止雷击过程中,通过电源线缆感应的大电流,穿入机房,损坏设备。
因此在各个机房采用三级防雷措施。
针对本次工程,第一级防雷器为A 级防雷器(100KA ),防雷器安装在配电柜进线处;第二级防雷器为B 级防雷器(40KA ),自制防雷箱,安装在机柜外,总开出线引入到第二级防雷箱,再引入UPS 防雷开关上,能将大能量的浪涌电流限制在后续保护系统可允许的范围;第三级防雷器为C 级防雷器(20KA ),防雷器安装在UPS 输出端。
机房UPS配电系统施工方案一、项目背景UPS(不间断电源)系统是一种为电子设备提供稳定和可靠电力供应的设备。
在机房中,UPS配电系统的设计和施工是整个机房电力系统的关键,直接影响到机房的可靠性和稳定性。
本文将就UPS配电系统的施工方案进行详细介绍。
二、项目目标1.提供稳定可靠的电力供应,防止电力故障对机房设备的影响。
2.实现高效节能,降低设备运行成本。
3.保证设备的安全运行,预防火灾和其他意外事故。
三、项目实施步骤1.UPS系统选型:根据机房的实际需求和预算,选择合适的UPS设备,包括容量、效率、输出电压和波动等参数。
2.布局设计:根据机房的布局和设备的容量要求,确定UPS设备的摆放位置和布线。
3.配电系统设计:根据机房的总负荷和设备的功耗,设计合理的配电系统,包括主配电柜、UPS母线和分配柜等。
4.施工准备:准备所需的设备和材料,包括UPS、电缆、插座、电线管等。
5.线路敷设:按照设计要求,进行线路的敷设和连接,保证电力的输送和分配。
6.安装调试:根据UPS设备的使用说明,进行设备的安装和调试,保证其正常工作。
7.运行监测:对UPS设备进行定期的运行监测和维护,及时发现和排除故障。
8.完工验收:进行UPS配电系统的验收,确保系统符合设计要求和安全规范。
四、技术要求1.稳定性:UPS系统的输出电压和频率稳定,能够在电力故障发生时实现无间断的电力供应。
2.可靠性:UPS设备具有自动切换功能,能够在电力故障时自动切换到备用电源。
3.高效节能:UPS系统的效率高,能够提高电力利用率和节省运行成本。
4.安全性:UPS设备具有过载保护、短路保护和电池防深放电等功能,能够确保设备的安全运行。
五、安全措施1.火灾防范:配电系统中应设置火灾报警器和自动灭火装置,防止因电力故障引发火灾。
2.防电击:所有电器设备和电缆应按照规定进行接地,确保人员安全。
3.防雷击:在建筑物上设置防雷装置,保护UPS设备和其他电子设备免受雷击的影响。
机房UPS系统施工方案1.1机房电力系统1.UPS电源的安装和配置UPS设备及配件在出厂前已进行过严格的检查,设备抵达现场后,用户应做以下几项调机前的准备工作。
UPS设备和配件包装均为木箱。
在拆箱时必须小心拆卸, 及时检查设备和配件(电池等)在运输过程中是否被损坏。
在清除包装材料之前,要确认所有的配件都已找到。
如设备或配件在运输中损坏,或设备和配件与订货合同不符时,应及时作现场记录,并立即与供货公司联系。
2.安全事项为了确保操作人员和设备的安全,在安装启动设备前应仔细阅读相关的“安装和操作”手册。
3.设备场地、环境要求设备就位场地应是“工业类型”的硬质水泥型的水平地面,如果采用防静电话动地板,则需在考虑到地板的平均负荷量的基础上,根据UPS的重量来设计制作供安装设备的托架。
对于多数大中型UPS来说,其标准机型的电缆为下进下出型。
UPS机拒的通风的进气口位于机拒的正面或侧面,出气口在机柜的上部。
UPS电源供电系统应安装在具有足够通风量、凉爽、湿度不高和具有无尘条件的清洁空气的运行环境中。
尽管一般UPS所允许的温度范围为0'40°C之间。
然而,如条件允许时, 应将环境温度控制在35°C以下。
UPS厂家推荐的工作温度为20^25°Co ,湿度控制在50%左右为宜。
此外,在UPS运行的房间里不应存放易燃、易爆或具有腐蚀性的气体或液体的物品。
严禁将UPS安装在具有金属导电性的尘埃的工作环境中。
否则会导致产生短路故障。
当然,也不宜将UPS安放在靠近热源的位置上。
不管所配的UPS蓄电池组是否配有带温度补偿的充电器,为了确保电池组的使用寿命,应该将电池房的温度控制在20'25°C之间。
为利于维修和散热,一般希望在机柜的四周留下0・5'1 米的空间。
机柜与墙之间的距离最少应留下0. 1米的距离。
有关各种UPS的具体安装数据,请参看随机带来的用户手册。
UPS系统施工方案1. 规划背景和目标在现代社会中,电力供应的中断或波动对用户的正常运营活动造成了很大的困扰和损失。
为了保障电力供应的连续性和稳定性,UPS(不间断电源)系统被广泛应用于各种领域,特别是需要持续供电的关键设备和系统。
本文将介绍一个UPS系统的施工方案,以保证用户在电力中断的情况下仍能正常运行。
本施工方案的目标是: - 安装UPS系统,提供备用电力源,以确保用户设备在电力中断期间不会中断供电。
- 实施UPS系统与用户设备之间的电气连接,并保证其可靠性和安全性。
- 对UPS系统进行监控和维护,以确保其正常工作,并及时处理任何故障。
2. 施工过程和步骤2.1 准备工作在开始施工之前,需要进行一些准备工作,包括但不限于: - 确定UPS系统的容量,根据用户设备的功率需求和持续运行时间来计算。
- 确定UPS系统的位置,需要考虑到与用户设备的距离和连接线路的长度。
- 配置UPS系统的监控和报警系统,以便及时发现和处理任何故障。
- 确保所有施工材料和设备的准备充分,以避免延误施工进度。
2.2 安装UPS系统根据准备工作的结果,按照以下步骤安装UPS系统: 1. 将UPS系统设备安装到指定的位置上,确保它稳定且易于维护。
2. 连接UPS系统的输入电源线,确保其与主电源之间有隔离开关和过滤设备。
3. 连接UPS系统的输出电源线,确保其能够输出稳定的电压和电流。
4. 安装UPS系统的电池组,确保其容量和数量能够满足用户设备的需求。
5. 连接UPS系统的监控和报警系统,以实现对UPS系统运行状态和故障的监测。
2.3 进行电气连接将UPS系统与用户设备进行电气连接,需要按照以下步骤进行: 1. 确定UPS系统与用户设备之间的连接线路,包括线径、长度和绝缘等级等。
2. 安装连接线路,确保其与主电源线路、UPS系统和用户设备之间的连接牢固可靠。
3. 进行连接线路的接地和绝缘测试,确保其符合相关的电气标准和安全要求。
1.1.UPS和防雷接地系统方案1.1.1.UPS系统概述随着信息产业的蓬勃兴起,计算机网络、通讯设备、精密仪器、工业控制系统等高精尖设备越来越广泛的应用在各行各业。
这些设备承担着十分重要的任务,时时都进行着大量的数据处理和传送。
然而,由于客观上的原因,电力供应在我国的大部分地区尚且不足,再加上其它一些自然现象,使电网质量问题尤为突出。
由于各行业对信息产业的依赖加强,因电源问题使计算机网络等造成数据丢失甚至损坏设备,其造成的损失越来越无法估量,实际上,45.3%的数据丢失都是因电源问题造成的,是病毒危害的15倍。
为了克服这些电源问题,合理、准确的选择UPS电源具有十分重大的现实意义。
UPS,即不间断电源,是一种含有储能装置,以逆变器为主要组成部分的恒压恒频的不间断电源。
主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。
当市电输入正常时,UPS 将市电稳压后供应给负载使用,此时的UPS就是一台交流市电稳压器,同时它还向机内电池充电;当市电中断( 事故停电)时, UPS 立即将机内电池的电能,通过逆变转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。
1.1.2.系统建设目标本系统主要是为嘉兴教育学院校内的计算机系统、通信系统、安防系统、电视系统、广播系统和重要部门等的重要设备等提供一套UPS解决方案。
通过UPS 系统解决来自电网的电涌、高压尖脉冲、暂态过电压、电压下降、电线噪声、频率偏移、持续低电压、市电中断等影响电源质量的因素,从而保证负载正常和安全运行。
UPS作为一级供电设备,连接着很多重要的负载,因此,它的可靠性是最重要的,如果市电一切正常,而由于UPS出现故障使负载断电,造成经济损失,那可真是得不偿失,还不如将负载直接接到市电上。
衡量UPS可靠性的指标有工作效率、输出电流峰值系数、输出电流浪涌系数、过载能力和年均无故障时间等。
这些指标是衡量一台UPS可靠性的标准,也是在购买UPS时应该重点考虑的。
用户也要注意UPS对电网的适应能力。
UPS对电网的适应能力包括输入电压范围、输入功率因数、对电网的谐波干扰和频率跟踪能力等。
UPS对电网的适应能力越强,它对用户负载的限制就越少。
1.1.3.UPS系统主要设备介绍1.1.3.1.城堡系列在线式UPS山特(Castle)系列在线式UPS,包括容量1KVA至20KVA的一系列的UPS产品,与在线互动式或后备式UPS相比,在线式UPS能够为负载提供更佳的电源环境,无论从稳压输出范围、频率范围、输入杂讯的滤除,乃至市电模式与电池模式零转换时间等方面考虑,在线式均是最佳的UPS结构,因此,重要的设备,或是对电力环境要求苛刻的设备几乎都应选用在线式UPS。
城堡系列在线式UPS,除了具备传统在线式功能外,更为要求极高可靠度的用户着想,除了全面供应长效机以外,容量6KVA以上的机种,更可以使用双机热备份,使故障率大为降低,有效提高使用电源的安全性与可靠性,为用户最重要的设备提供安全无忧的电力保障。
Castle(C)系列—C1K(S)/C2K(S)/C3K(S)/C6K(S)/C10K(S)/3C10KS/3C15KS/3C20KS产品性能◆正弦波输出无论在市电模式或电池模式,均可输出低失真度的正弦波电源,为用户的负载设备供最佳的电源保障。
◆零转换时间当市电停电或复电时,UPS在市电模式与电池模式之间的切换是完全没有转换时间的,有效保证了负载运行的可靠性。
◆输入零火线侦测功能为了避免UPS市电输入零火线反接,力迅C1~3K (S)机器具备零火线反接侦测功能。
旁路输出人性化为了避免力迅用户让UPS工作于BYPASS MODE不开机使用,造成市电中断,UPS与设备均异常关机。
力迅C1~3K(S)输入正常市电,默认无旁路输出。
必须开机,才会有正常逆变输出。
但可以通过力迅网站上的WinPower2000软件来更改配置为“上市电有旁路输出”。
◆TVSS功能即TRANSIENT VOLTAGE SURGE SUPPRESS突波电压保护功能。
用于FAX、TELEPHONE、MODEM、网络等转换保护功能。
双机热备份当用户的最重要负载设备绝对禁止断电时,容量6KVA以上的机种,能够全面支持双机热备份功能,用户可以使用两台UPS进行主、备份使用,当其中一台出现故障时,另一台则负责供电。
即使出现了UPS故障,用户仍然可以使用到纯净、安全与稳定的电源,使断电的危险性降至最小。
◆输入功因修正城堡系列UPS具备输入功因修正功能,在满载情况下,输入功因可以达到0.95以上,使用户的电网环境不会受到污染。
◆直流启动在市电停电状态下,若需要使用UPS启动计算机或其它负载设备,城堡系列UPS可以直接以电池进行直流开机,使UPS的使用更加方便、可靠。
◆旁路保护旁路供电功能使UPS的应急处理能力大大加强,同时在用户的负载设备对电源具有特殊要求时,如电压不能过高,城堡系列UPS提供旁路供电电压过高保护,使用户的负载设备免于高压危险。
自动启动功能当市电异常,进入电池模式供电直到截止,UPS将关机,当市电恢复正常时,城堡系列UPS会自动启动开机,正常供电,无需用户一一开机。
长效型供电设计城堡系列UPS全面提供长效机供用户选择。
配置合适的电池组,可以使用户放电使用时间可达8小时左右,以满足不同电网环境的要求。
长效机强大充电能力城堡系列UPS长效机除了放电时间延长,电池回充能力也很强,可以提供约5~10A的初始充电电流。
自我检查功能城堡系列UPS可以进行模拟断电的情况,进入电池模式供电,此功能既可通过面板上的自检按键随时执行,也可以配合力迅监控软件,按定期或不定期方式进行。
强力抗干扰针对电磁干扰与射频干扰,城堡系列UPS 依循国际标准EN50091-2和IEC61000-4系列标准设计,有效提高了UPS使用的安全性与可靠性。
可搭配发电机使用宽广的输入电压与频率范围,使城堡系列可以与主要品牌发电机搭配使用,使用时间更加延长,同时有效去除了发电机所产生的不良的电力,为负载提供纯净、安全、稳定的电源。
可接感性负载力迅城堡系列UPS可接感性负载(pf=0.8)。
客户如有其他特殊需求,可直接接洽力迅公司。
网站免费下载WinPower2000监控软件为了使用户对UPS的管理更加便捷、有效,在力迅网站上可免费下载WinPower2000网络版监控软件,实现智能化管理。
配备Intelligent Slot 智能插槽城堡系列UPS配备一个Intelligent Slot智能插槽,用户可以选购AS400卡,以提供IBM AS400标准通讯信号,用户利用AS400界面来作Remote Display,包含声音报警及灯光显示。
或选购力迅WinPower CMC卡(集中监控卡),配合力迅监控软件实现一台电脑同时监视本地多台在线式UPS运行状态的功能。
还可选购力迅WebPower智能监控卡,通过Internet国际互联网进行全球化管理,或者通过SNMP网管,实现集中监控及远程监控等功能。
技术参数1.1.3.2.维基UPS蓄电池技术介绍12V100AH 规格1.1.3.3.山特UPS系统原厂保修山特C系列主机实行三年免费保修;保修期内如出现故障,提供免费上门现场服务;蓄电池实行质保三年,三年内如有部分或全部出现故障,则提供免费上门更换新蓄电池(整组)。
UPS主机及电池组的保修期计算为自所有设备运行正常并验收合格后次日开始计算。
1.1.4.UPS工程电源引线UPS主机为在线式主机,在正常市电情况下,设备经过UPS主机的正常状态下通电。
因功率较大,为避免设备的正常启动对其它支路的影响。
为此我们设计UPS的电源引线直接从所在的楼层配电柜引来。
UPS电源采用三相五线制主线接入,采用5*16线缆。
1.1.5.UPS电源管路设计不间断电源保护的设备主要包括机房内的设备和弱电井道内的设备。
⑴机房内管路机房内因为有静电地板,机房内所有强电管道采用:主干采用金属国标150×75mm镀锌桥架、DG20金属管、DG20金属软管、DG20金属接头、86型接线、分线盒(包括弱电管道)。
机房区安装于抗静电地板上地板插座,各主机及操作台下静电地板上。
考虑到某些区域用电功率较大,如机房内的交换机、服务器机柜、广播系统的功放柜以及今后可能有的标准小型机设备,所以在这些设备的相应位置选择使用插座容量教大的30A的四极电源用户盒,其余点的UPS插座均选用普通的10A电源插座。
⑵井道内管路弱电井道内的UPS供电分为安保系统、BA系统、一卡通系统、交换机。
弱电井道内不间断电源都通过双槽的金属桥架敷设到相应的位置。
①安保系统的供电:UPS主机提供220V的电源到各个有线电视配电箱,变压成24V电源提供给各摄像机。
有线电视供电系统采用星型方式,可以做到更好的控制。
②BA系统的供电:分别在各个楼层的弱电间各设UPS电源插座。
为本楼层DDC提供不间断电源。
③一卡通系统的供电:分别为各地的消费机提供不间断电源。
④交换机供电:弱电间交换机的供电由网络中心UPS来提供。
在各个弱电设备间设置一个UPS插座。
1.1.6.UPS系统调试1、确定市电的允许负荷应大于UPS的输入容量,UPS的输入容量计算公式如下:UPS输入容量= 额定输出容量*1.1 + 充电器功率P2 (P2=电池电压*电池容量*0.1)2、检查UPS输出线路(即负载线路)有无短路等故障。
3、将UPS的外接电池组连接起来(此项只针对长时机)(将电池串并联获得UPS所需的电池电压),注意电池的均衡充放电。
4、UPS输入接市电(3KVA以上机型需合上后面的开关),测量UPS主机外接电池端口的电压是否正常(应为UPS所需的电池电压*1.14)。
(此项只针对长时机)5、市电不要断开,将已连接好的外接电池组连接到UPS上。
6、UPS开机,测量输出电压是否正常。
7、断开市电,测量输出电压是否正常。
8、恢复市电输入,观察UPS是否回到市电供电状态。
9、接上负载,观察UPS的负载容量显示。
1.1.7.防雷保护规范根据国际电工委员会(IEC)标准及我国国家标准,防雷及过电压保护须遵循以下原则:电子信息系统应采用外部防雷和内部防雷等措施进行综合防护。
1.1.8.雷电对大楼内部电子设备的损害途径1、直击雷经过接闪器[如避雷针(带)]、引下线和接地装置而直放入地,导致地网地电位上升。
高电压由设备接地线引入电子设备造成地电位反击。
2、雷电流沿引下线入地时,在引下线周围产生磁场,引下线周围的各种金属管(线)上经感应而产生过电压。
3、进出大楼或机房的电源线和通信线(含网络线)等在大楼外受直击雷或感应雷而加载的雷电压及过电流沿线窜入,入侵电子设备。
