变压器绕组匝间短路简单判断周

配电变压器常见故障分析判断及处理内容提要：配电变压器的安全运行管理工作是我们日常工作的重点，本文重点介绍变压器常见故障分析判断及处理方法，为同行们分析、判断、故障原因及故障的预防和处理提供一些依据。

关键词：变压器、故障分析、处理建筑电力用户通常采用的中小型电力变压器，他需要一个长期稳定的运行环境，正确维护电力变压器，对提高电力用户的供电可靠性具有很深远的意义。

要想正确有效的维护电力变压器正常运行，除掌握变压器的理论知识外，对运行中变压器经常出现的异常情况及故障也应具有准确的分析判断能力，从而为故障的预防和处理提供准确的依据。

一、电力变压器常见故障的分析判断电气工作人员可以随时通过对声音、振动、气味、变色、温度及其它现象的变化来判断变压器的运行状态，分析事故发生的原因、部位及程度。

从而根据所掌握的情况进行综合分析，结合各种检测结果对变压器的运行状态做出最后判断。

（一）直观判断1、声音正常运行时，由于交流电通过变压器绕组，在铁芯里产生周期性的交变磁通，引起电钢片的磁致伸缩，铁芯的接缝与叠层之间的磁力作用以及绕组的导线之间的电磁力作用引起振动，发出平均的“嗡嗡”响声。

如果产生不均匀响声或其它响声，都属不正常现象。

（1）若音响比平常增大而均匀时，则一种可能是电网发生过电压，另一种也可能是变压器过负荷，在大动力设备（如大型电动机），负载变化较大，因五次谐波作用，变压器内瞬间发出“哇哇”声。

此时，再参考电压与电路表的指示，即可判断故障的性质。

然后，根据具体情况改变电网的运行方式与减少变压器的负荷，或停止变压器的运行等。

（2）音响较大而噪杂时，可能是变压器铁芯的问题。

例如，夹件或压紧铁芯的螺钉松动时，仪表的指示一般正常，绝缘油的颜色、温度与油位也无大变化，这时应当停止变压器的运行进行检查。

（3）音响中夹有放电的“吱吱”声时，可能是变压器或套管发生表面局部放电。

如果是套管的问题，在气候恶劣或夜间时，还可见到电晕辉光或蓝色、紫色的小火花，此时应清除套管表面的脏污，再涂上硅油或硅脂等涂料。

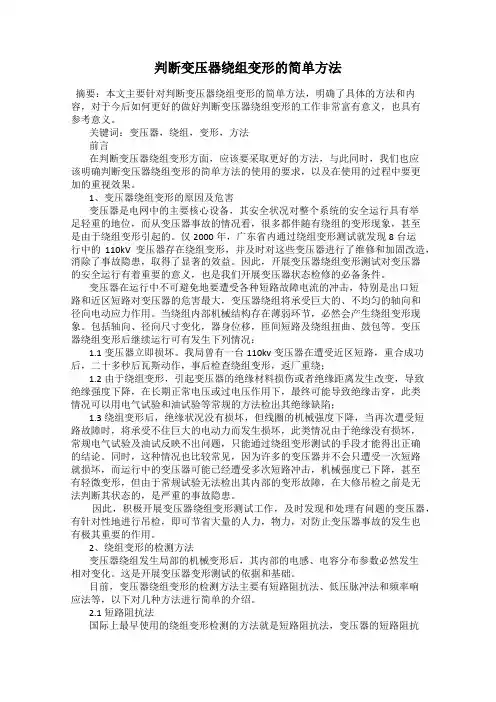

判断变压器绕组变形的简单方法摘要：本文主要针对判断变压器绕组变形的简单方法，明确了具体的方法和内容，对于今后如何更好的做好判断变压器绕组变形的工作非常富有意义，也具有参考意义。

关键词：变压器，绕组，变形，方法前言在判断变压器绕组变形方面，应该要采取更好的方法，与此同时，我们也应该明确判断变压器绕组变形的简单方法的使用的要求，以及在使用的过程中要更加的重视效果。

1、变压器绕组变形的原因及危害变压器是电网中的主要核心设备，其安全状况对整个系统的安全运行具有举足轻重的地位，而从变压器事故的情况看，很多都伴随有绕组的变形现象，甚至是由于绕组变形引起的。

仅2000年，广东省内通过绕组变形测试就发现8台运行中的110kV变压器存在绕组变形，并及时对这些变压器进行了维修和加固改造，消除了事故隐患，取得了显著的效益。

因此，开展变压器绕组变形测试对变压器的安全运行有着重要的意义，也是我们开展变压器状态检修的必备条件。

变压器在运行中不可避免地要遭受各种短路故障电流的冲击，特别是出口短路和近区短路对变压器的危害最大，变压器绕组将承受巨大的、不均匀的轴向和径向电动应力作用。

当绕组内部机械结构存在薄弱环节，必然会产生绕组变形现象。

包括轴向、径向尺寸变化，器身位移，匝间短路及绕组扭曲、鼓包等。

变压器绕组变形后继续运行可有发生下列情况：1.1变压器立即损坏。

我局曾有一台110kv变压器在遭受近区短路，重合成功后，二十多秒后瓦斯动作，事后检查绕组变形，返厂重绕；1.2由于绕组变形，引起变压器的绝缘材料损伤或者绝缘距离发生改变，导致绝缘强度下降，在长期正常电压或过电压作用下，最终可能导致绝缘击穿，此类情况可以用电气试验和油试验等常规的方法检出其绝缘缺陷；1.3绕组变形后，绝缘状况没有损坏，但线圈的机械强度下降，当再次遭受短路故障时，将承受不住巨大的电动力而发生损坏，此类情况由于绝缘没有损坏，常规电气试验及油试反映不出问题，只能通过绕组变形测试的手段才能得出正确的结论。

电力变压器匝间短路故障分析及处理
一、电力变压器匝间短路故障分析
电力变压器匝间短路故障是一类常见的故障，它可能会引起电力变压器受损，严重时甚至可能会导致电力变压器损坏。

这类故障普遍存在，而由此造成的电力变压器损坏率也非常高，因此如何有效的分析和处理电力变压器匝间短路故障至关重要。

1．确定短路故障的原因及类型。

2．使用交直流双谐振分析仪，分析故障的电磁特性，以确定故障的位置。

3．使用变压器包换比及各次绕组绝缘电阻测量仪，分析电力变压器内部结构，以确定是否存在短路现象及其位置。

4．使用高频电流计量仪，分析变压器各次绕组之间的电流平衡，根据测量结果确定是否存在匝间短路。

二、电力变压器匝间短路故障处理
1．故障排除
故障排除是电力变压器短路故障处理的重要环节，应根据故障类型，正确进行。

变压器短路故障排查作业指导..................................................................................................... ①电力变压器常见故障分析及处理................................................................................................. ②变压器绕组匝间短路的简单判断................................................................................................. ⑧变压器短路故障排查作业指导1 故障现象故障后现象为：变压器主保护动作、本体非电量保护动作，当故障非常严重时可大量喷油并起火燃烧。

通常分为外部故障和内部故障。

外部短路故障类型有：绝缘套管闪络或破碎而发生的接地、变压器中低压桩头至其相应的开关柜间的母线或电缆相间、相地间发生弧光短路、对应的开关柜母线及其出线至变压器100M范围内的短路。

故障后现象为：套管、避雷器、互感器、过电压吸收器、开关、母线支柱绝缘子、架空线路绝缘子炸裂；电缆及电缆头起火；母线间有小动物或导电异物桥接，母线或带电体上有放弧痕迹等。

内部短路其主要类型有：各相绕组之间发生的相间短路、绕组的线匝之间发生的匝间短路、绕组或引出线通过外壳发生的接地故障等。

2 危害辨识2.1 工艺设备危害辨识故障造成电压波动或供电中断，使生产系统减量或停车，设备停运。

特别是变压器低压出口短路时形成的故障一般要更换绕组，严重时可能要更换全部绕组，从而造成十分严重的后果和损失，因此，尤应要引起足够的重视。

2.2 人身危害辨识2.2.1 变压器喷油、爆炸燃烧可能造成烧伤；2.2.2 瓷绝缘子炸裂时四处飞溅可能造成击伤；2.2.3 母线短路时产生的弧光可能造成肢体或眼睛灼伤；2.2.4 发生短路时引起周围发生火灾，造成烧伤或窒息；2.2.5 短路时产生的电动力引起物件掉落造成砸伤。

匝间短路测试仪工作原理及判定方法匝间短路测试仪是用于电机、变压器等电器设备的线圈绕组测试的一种设备。

它可以检测绕组的匝间短路现象，并诊断绕组的状态，以便及时排除故障，保证设备的正常运行。

下面我们将详细介绍匝间短路测试仪的工作原理和判定方法。

一、工作原理匝间短路测试仪主要是通过高压点火源产生高压放电信号，然后通过探头将信号发送到绕组固定在模具上进行放电检测。

其中，高压点火源一般为三角波或正弦波信号，频率在10kHz-50kHz之间，电压的级数为100V-1000V。

而探头则采用分布式电容式或共振式构成，用于放电检测时将信号传输到绕组的任意两匝间，以判断是否存在匝间短路现象。

在对绕组进行放电过程中，若绕组中存在匝间短路，则放电电压会在短路处产生部分电流，形成一个放电脉冲信号。

而放电脉冲信号可以通过特定的算法来处理，从而判断匝间是否存在短路现象。

二、判定方法匝间短路测试仪判定匝间短路主要有以下两种方法：1. 电压法电压法是通过测量绕组放电时的电压信号来判定绕组是否存在匝间短路的方法。

在进行匝间短路测试时，若绕组存在匝间短路，则会在放电时产生比正常放电电压高的放电信号，即电压上升幅度较大。

而若绕组没有匝间短路，则放电时电压信号的上升幅度会比较平缓。

因此，电压法主要是通过测量放电时的电压信号，来判断绕组是否存在匝间短路。

在测量过程中，若电压信号的上升幅度达到设定的阈值，即判定为匝间短路。

2. 时间法时间法是通过测量放电时的时间间隔来判定绕组是否存在匝间短路的方法。

在进行匝间短路测试时，若绕组存在匝间短路，则放电信号的时间间隔会比较短，而若绕组没有匝间短路，则放电信号的时间间隔会比较长。

因此，时间法主要是通过测量放电时的时间间隔，来判断绕组是否存在匝间短路。

在测量过程中，若时间间隔达到设定的阈值，则判定为匝间短路。

三、总结匝间短路测试仪是一种可以检测绕组匝间短路现象的设备。

它主要是通过高压点火源产生高压放电信号，然后通过探头将信号发送到绕组固定在模具上进行放电检测。

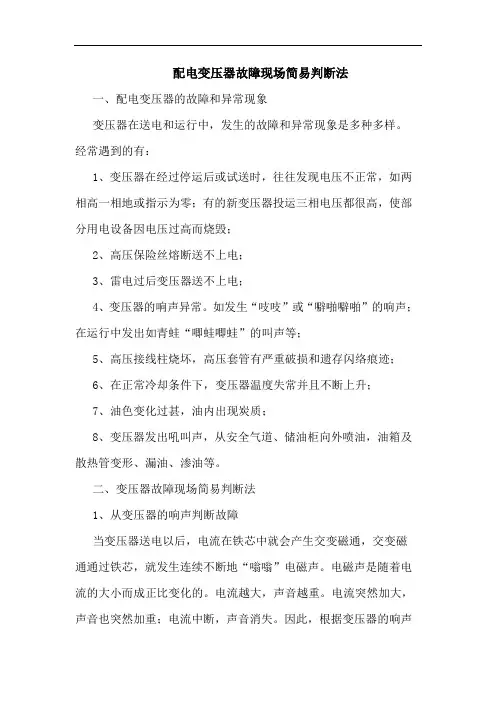

配电变压器故障现场简易判断法一、配电变压器的故障和异常现象变压器在送电和运行中，发生的故障和异常现象是多种多样。

经常遇到的有：1、变压器在经过停运后或试送时，往往发现电压不正常，如两相高一相地或指示为零；有的新变压器投运三相电压都很高，使部分用电设备因电压过高而烧毁；2、高压保险丝熔断送不上电；3、雷电过后变压器送不上电；4、变压器的响声异常。

如发生“吱吱”或“噼啪噼啪”的响声；在运行中发出如青蛙“唧蛙唧蛙”的叫声等；5、高压接线柱烧坏，高压套管有严重破损和遗存闪络痕迹；6、在正常冷却条件下，变压器温度失常并且不断上升；7、油色变化过甚，油内出现炭质；8、变压器发出吼叫声，从安全气道、储油柜向外喷油，油箱及散热管变形、漏油、渗油等。

二、变压器故障现场简易判断法1、从变压器的响声判断故障当变压器送电以后，电流在铁芯中就会产生交变磁通，交变磁通通过铁芯，就发生连续不断地“嗡嗡”电磁声。

电磁声是随着电流的大小而成正比变化的。

电流越大，声音越重。

电流突然加大，声音也突然加重；电流中断，声音消失。

因此，根据变压器的响声变化，结合外观检查，是完全能够判断变压器内部故障的性质和部位的。

⑴、正常和缺相当变压器送电时，正常情况下为：送上第一相，因没有电流流过，变压器无响声；当送上第二相时，因高压侧电流回路已通，变压器发生很小的均匀电磁“嗡嗡”声，再送上第三相时，因有三相电流流过，电磁“嗡嗡”增大。

如果发生异常，第二相不通时，送上第二相仍无声，送上第三相才有响声；如果第三相不通，响声不发生变化，和两相时一样。

缺一相电的原因大致有三个：a.电源缺一相电；b.变压器高压保险丝熔断一相；c.变压器由于运输不慎，加之高压引线过细，造成震动断线（但未接壳）。

这种情况，从配电盘上的电压表通过转换开关也能看出。

如第二相缺电，则低压侧电压大致为：u1-2＝230vu1-3＝400vu2-3＝230vu1-0＝230vu2-0＝20--60vu3-0＝230v也可停电之后，用万能表或兆欧表测各相之通断。

变压器绕组短路故障的诊断与处理方法与实践前言在变压器的使用过程中，由于各种原因，可能会出现变压器绕组短路故障的情况。

这种故障的出现不仅会影响变压器的正常运行，还可能会对设备造成更大的损害。

因此，对于变压器绕组短路故障的诊断与处理，需要有明确的方法与实践方案。

一、故障诊断1.1 变压器负载异常当变压器的负载出现异常的情况时，可能是由于变压器绕组短路导致的。

在此情况下，可以利用红外线扫描仪对变压器进行扫描，寻找可能存在发热的区域。

此外，还可以进行绕组电阻测试，确定绕组是否存在短路情况。

1.2 变压器运行声音异常当变压器运行时出现异常的声音时，也可能是由于绕组短路问题引起的。

在此情况下，可以通过声音诊断仪对变压器进行检测，获取变压器运行时的声音信号，分析是否存在异常的情况。

1.3 观察绕组外观在一些轻微的绕组短路情况下，可以通过观察变压器绕组外观是否存在明显的变化来判断是否存在短路的情况。

例如，如果绕组发现有烧黑的情况，那么就有可能存在绕组短路的问题。

二、故障处理2.1 清理绕组污垢在一些轻微的绕组短路故障中，可能是由于绕组污垢过多导致的，此时可以进行清理绕组污垢的操作，清除绕组表面的污垢。

2.2 更换变压器油变压器油是一个重要的润滑材料，在变压器的正常操作过程中起到核心的作用。

如果变压器油老化或者污染，在一定程度上会导致绕组短路故障的出现。

因此，在此情况下，应该考虑更换变压器油。

2.3 绕组绝缘处理如果变压器的绕组短路故障较为严重，就可能需要进行绕组绝缘处理了。

在此处理中，需要对绕组进行主要的清理和修复工作，并进行必要的局部漆包线更换。

结语绕组短路故障是变压器设备中的常见问题，对于此类故障的出现，需要及时进行准确的诊断与处理。

只有通过科学有效的方法，才能够确保变压器设备的正常运行，避免进一步的损失。

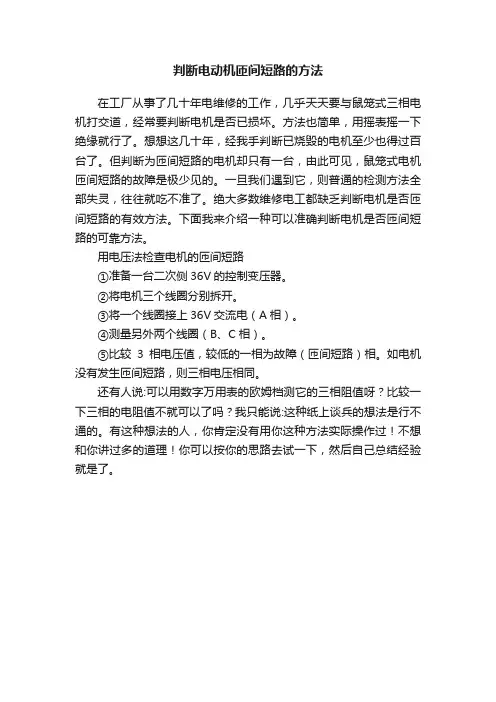

判断电动机匝间短路的方法
在工厂从事了几十年电维修的工作，几乎天天要与鼠笼式三相电机打交道，经常要判断电机是否已损坏。

方法也简单，用摇表摇一下绝缘就行了。

想想这几十年，经我手判断已烧毁的电机至少也得过百台了。

但判断为匝间短路的电机却只有一台，由此可见，鼠笼式电机匝间短路的故障是极少见的。

一旦我们遇到它，则普通的检测方法全部失灵，往往就吃不准了。

绝大多数维修电工都缺乏判断电机是否匝间短路的有效方法。

下面我来介绍一种可以准确判断电机是否匝间短路的可靠方法。

用电压法检查电机的匝间短路
①准备一台二次侧36V的控制变压器。

②将电机三个线圈分别拆开。

③将一个线圈接上36V交流电（A相）。

④测量另外两个线圈（B、C相）。

⑤比较3相电压值，较低的一相为故障（匝间短路）相。

如电机没有发生匝间短路，则三相电压相同。

还有人说:可以用数字万用表的欧姆档测它的三相阻值呀？比较一下三相的电阻值不就可以了吗？我只能说:这种纸上谈兵的想法是行不通的。

有这种想法的人，你肯定没有用你这种方法实际操作过！不想和你讲过多的道理！你可以按你的思路去试一下，然后自己总结经验就是了。

变压器绕组匝间短路、相间短路或对地击穿时的现象在变压器的运行中，可能会发生绕组匝间短路、相间短路或对地击穿等故障。

这些故障会导致变压器的失效和危险。

本文将介绍这些故障的现象。

绕组匝间短路变压器绕组匝间短路是指变压器绕组中两个不同的匝之间形成连接电路，导致电流从一个匝之间流到另一个匝之间，从而使变压器电路路径短路。

当出现绕组匝间短路时，变压器会出现以下几个现象：电压下降绕组匝间短路会导致电压下降。

这是因为电流在流经绕组时会遇到短路路径，从而导致电压降低。

电流增加绕组匝间短路会导致电流增加。

这是因为在短路的路径上，电阻减小，因此电流增加。

温度升高绕组匝间短路会导致局部电路电阻减小，因此电能被转化成热能，从而使短路部分的温度升高。

这也可能导致变压器绕组局部的绝缘失效。

绕组匝间短路会产生额外的电磁力，从而使变压器输出的声音增加。

相间短路相间短路是指变压器两个相之间形成连接电路，导致电流从一个相流到另一个相之间，从而使变压器电路路径短路。

当出现相间短路时，变压器会出现以下几个现象：电流增加相间短路会导致电流增加。

这是因为电路路径更短，电阻更小。

温度升高相间短路会导致局部电路电阻减小，因此电能被转化成热能，从而使短路部分的温度升高。

这也可能导致变压器绕组局部的绝缘失效。

噪音增加相间短路会产生额外的电磁力，从而使变压器输出的声音增加。

对地击穿对地击穿是指变压器绕组接地，导致电流流向地面。

当出现对地击穿时，变压器会出现以下几个现象：电流增加对地击穿会导致电流增加。

这是因为接地会导致电路路径更短，电阻更小。

对地击穿会导致绕组部分电压下降，电阻减小，因此电能被转化成热能，从而使接地部分的温度升高。

这也可能导致变压器绕组局部的绝缘失效。

电压变化对地击穿会导致变压器绕组与地之间形成较低阻抗的电路，因此会改变输出电压的大小。

结论绕组匝间短路、相间短路或对地击穿都会对变压器产生不同的影响。

为了保证变压器正常运行和延长变压器的寿命，应该定期检查变压器是否存在这些故障，并及时进行处理。

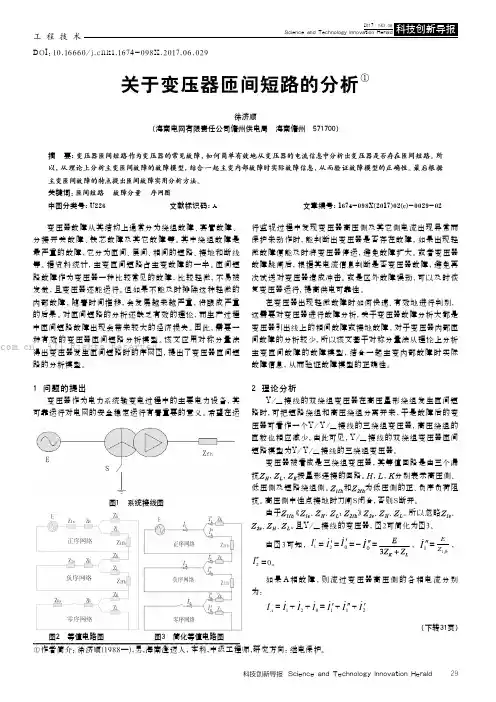

变压器故障从其结构上通常分为绕组故障、套管故障、分接开关故障、铁芯故障及其它故障等。

其中绕组故障是最严重的故障，它分为匝间、层间、相间的短路、接地和断线等。

据资料统计，主变匝间短路占主变故障的一半。

匝间短路故障作为变压器一种比较常见的故障，比较轻微，不易被发觉，且变压器还能运行。

但如果不能及时排除这种轻微的内部故障，随着时间推移，会发展越来越严重，将酿成严重的后果。

对匝间短路的分析还缺乏有效的理论，而生产过程中匝间短路故障出现会带来较大的经济损失。

因此，需要一种有效的变压器匝间短路分析模型。

该文应用对称分量法得出变压器发生匝间短路时的序网图，提出了变压器匝间短路的分析模型。

1 问题的提出变压器作为电力系统输变电过程中的主要电力设备，其可靠运行对电网的安全稳定运行有着重要的意义。

希望在运行监视过程中发现变压器高压侧及其它侧电流出现异常而保护未动作时，能判断出变压器是否存在故障，如果出现轻微故障便能及时将变压器停运，避免故障扩大。

或者变压器故障跳闸后，根据其电流信息判断是否变压器故障，避免再次试送对变压器造成冲击。

或是区外故障误动，可以及时恢复变压器运行，提高供电可靠性。

在变压器出现轻微故障时如何快速、有效地进行判别，这需要对变压器进行故障分析，关于变压器故障分析大都是变压器引出线上的相间故障或接地故障，对于变压器内部匝间故障的分析较少，所以该文基于对称分量法从理论上分析主变匝间故障的故障模型，结合一起主变内部故障时实际故障信息，从而验证故障模型的正确性。

2 理论分析Y/△接线的双绕组变压器在高压星形绕组发生匝间短路时，可把短路绕组和高压绕组分离开来，于是故障后的变压器可看作一个Y/Y/△接线的三绕组变压器，高压绕组的匝数也相应减少，由此可见，Y/△接线的双绕组变压器匝间短路模型为Y/Y/△接线的三绕组变压器。

变压器被看成是三绕组变压器，其等值回路是由三个漏抗，，按星形连接的回路。

，，分别表示高压侧、低压侧及短路绕组侧。

线圈匝间短路表现线圈匝间短路是电机或变压器中最常见的故障之一。

当线圈中的绝缘材料发生故障或者因使用寿命到期而老化时，就可能会导致匝间短路。

这种故障可能会对设备的正常运行造成严重的影响，因此及时诊断和维修是非常重要的。

下面是几种线圈匝间短路的表现，以及如何检测和修复这些问题的方法。

一、匝间短路表现当线圈发生匝间短路时，会导致电流不稳定，进而影响设备的正常运行。

以下是匝间短路的常见表现：1. 温度上升：线圈的温度通常会随着电流的增加而升高。

但是，当线圈中出现匝间短路时，由于短路电流比正常电流大得多，因此线圈温度会比正常情况下升得更快。

2. 噪声增加：线圈中发生匝间短路时，电流不稳定会导致设备发出噪音。

有时，匝间短路的声音通常是细微而高频的，难以察觉。

3. 功能不完整：如果设备的功能不完整，或者在正常工作时发生间歇性的故障，这可能是线圈中发生了匝间短路的迹象。

二、测试方法如果怀疑线圈中发生了匝间短路，需要进行详细的测试以确定问题的根源。

以下是一些有效的测试方法：1. 绝缘电阻测试：这种测试方法可以帮助确定线圈中是否存在绝缘故障或匝间短路。

如果测试结果小于设定值，则可以确认线圈中存在问题。

2. 外观检查：仔细检查线圈表面是否有明显的裂痕或物理损伤。

这些问题可能会导致线圈中的匝间短路。

3. 探针测试：使用探针在线圈上进行测试，可以确定线圈中是否存在电流异常或电流穿越问题。

三、修复方法如果测试发现线圈中存在匝间短路问题，需要采取适当的措施进行维修。

以下是一些有效的修复方法：1. 更换绝缘材料：如果线圈中出现绝缘材料老化或损坏的情况，需要更换绝缘材料以确保设备的正常运行。

2. 线圈重绕：在严重的情况下，可能需要对线圈进行重绕。

这可以帮助恢复设备的正常运行，并提高设备的寿命。

3. 更换故障线圈：如果线圈中出现严重的匝间短路问题，可能需要更换整个线圈以确保设备的正常运行。

结论线圈匝间短路是电机和变压器中常见的故障。

开关电源变压器匝间短路的判断方法
一、用一市电转12伏开关电源在开关电源变压器高频低压输出侧焊出两根引线(就是没有进整流滤波前) 然后把没有整流滤波的高频输出侧串一个12V2W的小灯泡后接入要测试的开关变压器次级低压侧假如接入后灯泡微微发红而不亮但短路测试变压器任意一绕组后很亮证明该开关变压器是好的，假如接入后根本不需要短路绕组灯泡就很亮证明该开关变压器存在匝间短路。

二、将开关变压器初级绕组上串一个10来微法的电容然后将串好电容后的绕组接入数字万用表的电容测量端，打电容测量档位测出电容容量，再将开关变压器输出端任意一绕组短接测容量，假如两次测量万用表显示的数字一样或区分不大，可推断为变压器短路，如两次测量差别大变压器正常。

三、在检查绕组电阻还是通路的状况下，推断开关变压器的好坏，有四个方法：
1、代换法，用好的变压器代换试验。

或用怀疑坏的，装到其它电路上试验，得出推断；
2、用电压/电流瞬时法检测，同时测量两只变压器，对比检测数据。

在二次绕组用1.5V电池瞬时接入，测量一次绕组的（感应）短路电流值；对比感应电流值严峻偏小的，变压器即是坏的。

3、变换两种测量方法，如2方法，测量得出感应电流值后，再穿绕一匝短路导线，测量一次，两次测量结果相近，推断变压器已坏。

如
其次次测量值严峻偏小，说明变压器是好的。

4、用电压振铃法测试好坏。

需kHz级（记不准了）信号发生器一台和示波器一台，协作测量，看其衰减波形，若在脉冲平顶期间，振荡很快衰减，说明变压器已坏。

反之说明是好的。

需要测试者有肯定的阅历，对好的波形心中有数。

四种检测方法，都是利用变压器匝间短路后，电磁感应力量（电感特性）变差的原理来进行的。

变压器绕组匝间短路故障判断方法探析张昕;陈鹏;余平;王贵;朱猛【摘要】针对传统变压器差动保护对匝间短路故障不能很好地快速准确判断的现状，通过利用小波变换对匝间短路故障时的电流信号进行分析，从而归纳总结出一种快速准确判断故障的方法。

该方法计算简单，所用数据量较少，能在匝间短路故障发生初期就做出快速准确判断，具有一定的可行性和实用性。

【期刊名称】《四川水力发电》【年(卷),期】2014(000)005【总页数】4页(P137-140)【关键词】匝间短路;仿真分析;方法设计;小波变换【作者】张昕;陈鹏;余平;王贵;朱猛【作者单位】雅砻江流域水电开发有限公司集控中心，四川成都 610051;雅砻江流域水电开发有限公司集控中心，四川成都 610051;雅砻江流域水电开发有限公司集控中心，四川成都 610051;雅砻江流域水电开发有限公司集控中心，四川成都 610051;雅砻江流域水电开发有限公司集控中心，四川成都 610051【正文语种】中文【中图分类】TM411+.2;TM7130 引言随着电网容量和规模的扩大，大容量变压器在电力系统中的作用日显突出，电力用户对其安全稳定运行和可靠供电提出了越来越高的要求。

差动保护作为电力变压器的主保护，随着科技水平的不断提高相关保护理论得到了不断的发展，在工程实践中也得到了较好的验证。

而根据相关资料统计[1]，变压器匝间短路占电力系统中大型变压器故障的50%～60%。

匝间短路时的一个典型特点是：短路电流可达额定电流的数十倍，但三相线电流并未显著增大[2]。

由于外部短路电流等因数的影响，变压器三相不平衡电流较大，一般情况下，变压器差动保护的整定值都设定较高，不能灵敏反映匝间故障[3]。

而传统的反映变压器内部故障的瓦斯保护，无法在故障发生的初期做出快速准确的判断，往往保护动作时变压器内部故障已经发展到相当严重的程度，对变压器的安全稳定运行造成了不利影响。

因此，有必要针对变压器匝间短路故障研究出一种更实用快速准确的保护方法。

变压器内部匝间短路的故障分析发表时间：2016-04-19T11:49:10.220Z 来源：《电力设备》2015年第9期供稿作者：付义涂进夏家骥[导读] 岳阳供电公司差动保护用来反应变压器绕组的相间短路故障、绕组的匝间短路故障、中性点接地侧绕组的接地故障以及引出线的接地故障。

(岳阳供电公司湖南岳阳414000)摘要：文章针对某变压器发生内部故障，结合故障前后各项试验数据，通过对称分量法进行短路分析，推测出最可能的故障类型和故障点。

为确认结果，通过变压器吊罩和吊芯查找故障原因，发现B相发生匝间短路。

文中针对变压器内部故障类型，如何定位故障点，并对匝间短路进行了重点分析，为今后查找变压器匝间短路故障提供方法和借鉴作用。

关键字：变压器，匝间短路，对称分量法Abstract：Foratransformerinternalfaultoccurs，getthetestdatabeforeandafterthecombinedfault.Throughshort-circuitanalysisperformedbysymmetricalcomponents，suggestingthatthemostlikelytypeoffaultandthefaultpoint.Toconfirmtheresults，findthecauseofthefaultthroughthetransformercorehanginghoodandfoundtheB-phasewhichhasshortcircuitoccursbetweenturns.Inthispaper,aninternaltransformerfaulttypes，howtolocatethepointoffault，andfocusoftheanalysisshortcircuitbetween.whichcarriedouttoprovideamethodandfindmethodforfuturereferencetransformerturnshortcircuitfau引言：差动保护用来反应变压器绕组的相间短路故障、绕组的匝间短路故障、中性点接地侧绕组的接地故障以及引出线的接地故障。

油浸式配电变压器匝间短路故障诊断与分析摘要：电力供给是实现保障社会稳定运行的重要工作。

随着当前整体发展速度的不断加快，当前用电客户对于电力供给的可靠性要求也越来越高。

因此，为保证电网供电能力的稳定性，则必须要实现通过优化设置来实现满足应用的需求。

但是，近年来，供电单位其实对配电装备的整体运行状态在评估工作上，受运维人员力量不足，且设备规模较大的影响而导致在现实工作开展中，针对一些故障问题很难在第一时间进行处理。

对此，本文主要针对油浸式配电变压器匝间短路故障诊断与分析工作进行探讨。

关键词：配电变压器；匝间短路；故障分析前言在电力分配工作中，配变压器无疑是最核心的一个设备，而且在现实应用的过程中，配电变压器的制造质量会直接决定电力服务的水平。

但是，对于故障问题的出现来看，会直接导致配电电压器无法发挥作用，从而就会对电网运行的稳定性带来影响。

基于此，本文主要在分析的过程中，实现了对配电变压器匝间短路的故障诊断方式进行了探讨，并对故障诊断与分析工作给予一定的建议，同时希望能够以此来实现提升配电变压器的应用效果。

一、油浸式配电变压器匝间短路故障检测方式（一）色谱分析对于色谱分析技术来看，针对油浸式配电变压器匝间短路故障的诊断而言，通过选择色相气谱仪来对已出现故障的配电变压器的油样进行分析，就能通过溶解气体的直观显现，实现以三比值判定法来对油样当中的气体含量进行确认，这时通过编码对应比较，就能通过对故障类型中的电弧放电、层间放电、绕组匝间以及相间闪络等问题进行确认[1]。

在基础工作开展中，该技术可以通过利用选择开关拉弧的方式来分接引线间油系闪络，并且也能通过引线对箱壳或者是其他的接地体进行放电检验。

（二）绝缘检测对于绝缘电阻检测工作的开展来看，通过适配绝缘电阻测试仪器来实现对每一组对立以及其他路线组的实际情况进行绝缘电阻的测量，就能够有效针对现实问题进行反馈。

在技术应用的过程中，需要对高压绕组以及低压绕组及地之间、高低压绕组与地之间和低压绕组与高压绕组及地等情况下的绝缘电阻进行测试，这时通过测试结果显现，就能够实现对项目是否合格进行确认。
