OPL基础学习知识

OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 设备原理√设备构造课题

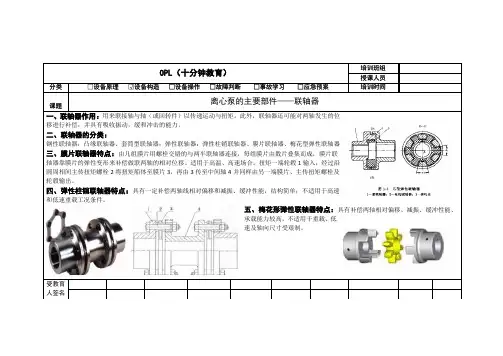

离心泵的主要部件——联轴器
一、联轴器作用：用来联接轴与轴（或回转件）以传递运动与扭矩。

此外，联轴器还可能对两轴发生的位
移进行补偿，并具有吸收振动，缓和冲击的能力。

二、联轴器的分类： 钢性联轴器：凸缘联轴器、套筒型联轴器；弹性联轴器：弹性柱销联轴器、膜片联轴器、梅花型弹性联轴器 三、膜片联轴器特点：由几组膜片用螺栓交错的与两半联轴器连接，每组膜片由数片叠集而成，膜片联轴器靠膜片的弹性变形来补偿做联两轴的相对位移。

适用于高温、高速场合。

扭矩一端轮毂1输入，经过沿圆周相间主传扭矩螺栓2将扭矩船体至膜片3，再由3传至中间轴4并同样由另一端膜片、主传扭矩螺栓及轮毂输出。

四、弹性柱销联轴器特点：具有一定补偿两轴线相对偏移和减振、缓冲性能，结构简单；不适用于高速和低速重载工况条件。

五、梅花形弹性联轴器特点：具有补偿两轴相对偏移、减振、缓冲性能、承载能力较高，不适用于重载、低速及轴向尺寸受艰制。

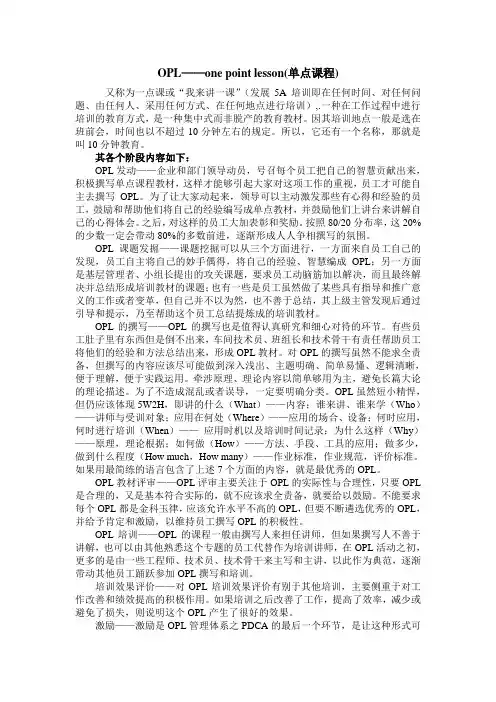

OPL——one point lesson(单点课程)又称为一点课或“我来讲一课”（发展5A培训即在任何时间、对任何问题、由任何人、采用任何方式、在任何地点进行培训）,.一种在工作过程中进行培训的教育方式，是一种集中式而非脱产的教育教材。

因其培训地点一般是选在班前会，时间也以不超过10分钟左右的规定。

所以，它还有一个名称，那就是叫10分钟教育。

其各个阶段内容如下：OPL发动——企业和部门领导动员，号召每个员工把自己的智慧贡献出来，积极撰写单点课程教材，这样才能够引起大家对这项工作的重视，员工才可能自主去撰写OPL。

为了让大家动起来，领导可以主动激发那些有心得和经验的员工，鼓励和帮助他们将自己的经验编写成单点教材，并鼓励他们上讲台来讲解自己的心得体会。

之后，对这样的员工大加表彰和奖励。

按照80/20分布率，这20%的少数一定会带动80%的多数前进，逐渐形成人人争相撰写的氛围。

OPL课题发掘——课题挖掘可以从三个方面进行，一方面来自员工自己的发现，员工自主将自己的妙手偶得，将自己的经验、智慧编成OPL；另一方面是基层管理者、小组长提出的攻关课题，要求员工动脑筋加以解决，而且最终解决并总结形成培训教材的课题；也有一些是员工虽然做了某些具有指导和推广意义的工作或者变革，但自己并不以为然，也不善于总结，其上级主管发现后通过引导和提示，乃至帮助这个员工总结提炼成的培训教材。

OPL的撰写——OPL的撰写也是值得认真研究和细心对待的环节。

有些员工肚子里有东西但是倒不出来，车间技术员、班组长和技术骨干有责任帮助员工将他们的经验和方法总结出来，形成OPL教材。

对OPL的撰写虽然不能求全责备，但撰写的内容应该尽可能做到深入浅出、主题明确、简单易懂、逻辑清晰，便于理解，便于实践运用。

牵涉原理、理论内容以简单够用为主，避免长篇大论的理论描述。

为了不造成混乱或者误导，一定要明确分类。

OPL虽然短小精悍，但仍应该体现5W2H，即讲的什么（What）——内容；谁来讲、谁来学（Who）——讲师与受训对象；应用在何处（Where）——应用的场合、设备；何时应用，何时进行培训（When）——应用时机以及培训时间记录；为什么这样（Why）——原理，理论根据；如何做（How）——方法、手段、工具的应用；做多少，做到什么程度（How much，How many）——作业标准，作业规范，评价标准。

OPLOPL——one point lesson(单点课程)一、又称为一点课或“我来讲一课”（发展5A培训即在任何时间、对任何问题、由任何人、采用任何方式、在任何地点进行培训）,.一种在工作过程中进行培训的教育方式，是一种集中式而非脱产的教育教材。

因其培训地点一般是选在班前会，时间也以不超过10分钟左右的规定。

所以，它还有一个名称，那就是叫10分钟教育。

其各个阶段内容如下：OPL发动——企业和部门领导动员，号召每个员工把自己的智慧贡献出来，积极撰写单点课程教材，这样才能够引起大家对这项工作的重视，员工才可能自主去撰写OPL。

为了让大家动起来，领导可以主动激发那些有心得和经验的员工，鼓励和帮助他们将自己的经验编写成单点教材，并鼓励他们上讲台来讲解自己的心得体会。

之后，对这样的员工大加表彰和奖励。

按照80/20分布率，这20%的少数一定会带动80%的多数前进，逐渐形成人人争相撰写的氛围。

OPL课题发掘——课题挖掘可以从三个方面进行，一方面来自员工自己的发现，员工自主将自己的妙手偶得，将自己的经验、智慧编成OPL；另一方面是基层管理者、小组长提出的攻关课题，要求员工动脑筋加以解决，而且最终解决并总结形成培训教材的课题；也有一些是员工虽然做了某些具有指导和推广意义的工作或者变革，但自己并不以为然，也不善于总结，其上级主管发现后通过引导和提示，乃至帮助这个员工总结提炼成的培训教材。

OPL的撰写——OPL的撰写也是值得认真研究和细心对待的环节。

有些员工肚子里有东西但是倒不出来，车间技术员、班组长和技术骨干有责任帮助员工将他们的经验和方法总结出来，形成OPL教材。

对OPL的撰写虽然不能求全责备，但撰写的内容应该尽可能做到深入浅出、主题明确、简单易懂、逻辑清晰，便于理解，便于实践运用。

牵涉原理、理论内容以简单够用为主，避免长篇大论的理论描述。

为了不造成混乱或者误导，一定要明确分类。

OPL虽然短小精悍，但仍应该体现5W2H，即讲的什么（What）——内容；谁来讲、谁来学（Who）——讲师与受训对象；应用在何处（Where）——应用的场合、设备；何时应用，何时进行培训（When）——应用时机以及培训时间记录；为什么这样（Why）——原理，理论根据；如何做（How）——方法、手段、工具的应用；做多少，做到什么程度（How much，How many）——作业标准，作业规范，评价标准。

OPL的基础知识（1）什么是OPL：OPL----One Point Lesson(单点课程)又称为一点课或“我来讲一课”（即在任何时间、对任何问题、由任何人、采用任何方式、在任何地点进行培训）（2）OPL三个原则•一次一件（点）；•一件（点）一页；•一页（培训）10分钟。

对于一些复杂的事情，应拆开讲，遵守三个原则，简单明了！（3）OPL内容类型基础知识：如设备结构知识、管理方法、理论常识、为人处事心得等（理论性）•6S、6H：整理方法、整顿设计、清扫方法、清洁方法、素养要点、可视化管理、定置管理、色彩管理、分类管理，污染源、清扫困难源、故障源、缺陷源、浪费源及安全隐患源的解决。

（有针对性适应性强）•规范标准：作业规范标准、设备操作规范标准、清扫规范标准、保养规范标准、润滑规范标准、检查规范标准、维修规范标准（确实性）•改善提案：改善效率、改善质量、改善成本、改善员工疲劳状态、改善安全环境、改善工作态度及合理化提案（可行性）•故障处理：故障维修、精度参数调整、电工技术、紧固措施、防漏治漏、密封、监测（技术性强）。

（4）OPL活动：OPL是一个5~10分钟的，只有一张纸的关于一个要点的培训-OPL应该越简单越好-OPL可以是设备功能、治具安装、清洁方法和检验手段等的解释-一般由一线班组长，或者由员工自己来准备在哪里进行（where）OPL：- 在作业区或者设备边上，如果可以的话。

- 在靠近作业区的培训室什么时候开始（when）OPL：- 开班前- 班后- 班中- 在设备计划外停机时谁来主导（how）OPL：- 一线班组长- 设备维护人员- 技术工程师（5）如何开展OPL• 1.确定主题• 2.让亲身实践过的人来写，如果有困难，可以让技术人员来协助。

• 3.不必费太多的时间，每份教材平均用30-60min左右完成。

• 4.目标是每天做一次单点课程培训，也就是要求每天都有一个人完成一份培训教材。

• 5.教材文字简单易懂，字体要大。

OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 设备原理√设备构造课题
离心泵的主要部件——轴承
一、轴承的作用：减少摩擦、承受载荷、为运动部件导向。

二、轴承的结构：滚动轴承由内圈、外圈、滚动体和保持架四部分组成，内圈的作用是与轴相配合并与轴一起旋转;外圈作用是与轴承座相配合，起支撑作用;滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间;保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。

疲劳 润滑问题 污染 安装及装配
34% 36% 14% 16%
三、轴承的失效:疲劳：过载会降低
轴承的使用寿命，该疲劳从剥落现象
的出现开始，即滚动体或滚道有金属剥落。

不对中会引起负荷增加10%，轴承寿命减少1/3。

四、润滑作用：减小摩擦和磨损；带走热量；滚动接触面经常形成适当的油膜，延长轴承的疲劳寿命；轴承的防锈和防尘。

五、滚动轴承分类：轴承按所能承受的载荷方向不同，分为：向心轴承和推力轴承。

OPL （十分钟教育）
培训班组 授课人员 □设备原理 □设备构造 □设备操作 □故障判断 □事故学习 □应急预案
培训时间
受教育人签名
分类 设备原理√设备构造课题
离心泵的结构
一、 离心泵结构有那些？分别是叶轮，泵体，泵轴，轴承，密封环，轴承箱、机械密
封（填料密封）、密封函组成。

二、 离心泵主要部件的作用是什么？1）叶轮是唯一的做功部件，泵通过叶轮对液体做功。

叶轮的结构型式有闭式、开式、半开式三种2）泵壳有轴向剖分式和径向剖分式两种。

大多数壳体都是蜗壳式的，一般蜗壳式泵壳内腔呈螺旋型流道，用以收集从叶轮中流出的液体，并引向扩散管至泵出口。

泵壳承受全部的工作压力和液体的热负荷。

3）泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。

4）轴承主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

5）轴承箱是一种起支撑和润滑轴承作用的箱体零件。

6）密封环也叫叶轮口环，减少水泵的回流损失，提高泵的效率，还起到承磨作用，防止叶轮和泵体的磨损。

7）机械密封主要是防止介质的泄漏，由弹性补偿机构、动环、静环以及辅助密封圈组成。

OPL知识OPLOPL——one point lesson(单点课程)一、又称为一点课或“我来讲一课”（发展5A培训即在任何时间、对任何问题、由任何人、采用任何方式、在任何地点进行培训）,.一种在工作过程中进行培训的教育方式，是一种集中式而非脱产的教育教材。

因其培训地点一般是选在班前会，时间也以不超过10分钟左右的规定。

所以，它还有一个名称，那就是叫10分钟教育。

其各个阶段内容如下：OPL发动——企业和部门领导动员，号召每个员工把自己的智慧贡献出来，积极撰写单点课程教材，这样才能够引起大家对这项工作的重视，员工才可能自主去撰写OPL。

为了让大家动起来，领导可以主动激发那些有心得和经验的员工，鼓励和帮助他们将自己的经验编写成单点教材，并鼓励他们上讲台来讲解自己的心得体会。

之后，对这样的员工大加表彰和奖励。

按照80/20分布率，这20%的少数一定会带动80%的多数前进，逐渐形成人人争相撰写的氛围。

OPL课题发掘——课题挖掘可以从三个方面进行，一方面来自员工自己的发现，员工自主将自己的妙手偶得，将自己的经验、智慧编成OPL；另一方面是基层管理者、小组长提出的攻关课题，要求员工动脑筋加以解决，而且最终解决并总结形成培训教材的课题；也有一些是员工虽然做了某些具有指导和推广意义的工作或者变革，但自己并不以为然，也不善于总结，其上级主管发现后通过引导和提示，乃至帮助这个员工总结提炼成的培训教材。

OPL的撰写——OPL的撰写也是值得认真研究和细心对待的环节。

有些员工肚子里有东西但是倒不出来，车间技术员、班组长和技术骨干有责任帮助员工将他们的经验和方法总结出来，形成OPL教材。

对OPL的撰写虽然不能求全责备，但撰写的内容应该尽可能做到深入浅出、主题明确、简单易懂、逻辑清晰，便于理解，便于实践运用。

牵涉原理、理论内容以简单够用为主，避免长篇大论的理论描述。

为了不造成混乱或者误导，一定要明确分类。

OPL虽然短小精悍，但仍应该体现5W2H，即讲的什么（What）——内容；谁来讲、谁来学（Who）——讲师与受训对象；应用在何处（Where）——应用的场合、设备；何时应用，何时进行培训（When）——应用时机以及培训时间记录；为什么这样（Why）——原理，理论根据；如何做（How）——方法、手段、工具的应用；做多少，做到什么程度（How much，How many）——作业标准，作业规范，评价标准。
