抛丸、喷丸、喷砂三者的区别与联系大家都知道，铸件出来后，一般会进行喷丸或喷砂处理，就是常说的shot penning and shot blast喷丸效率高，但会有死角，而喷砂比较灵活，但动力消耗大。
喷砂使用高压风作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射出去。
喷丸得到的铸件表面质量没有喷砂地好，但比喷砂经济。
而且能够去除一些铸件难以清理的粘砂，而喷砂不行。
喷砂和喷丸是两种不同的表面硬化工艺，喷砂处理过的硬度比喷丸的低，所使用的工具也是不同的了！喷砂喷丸根本就是两种喷射介质的差别，当然效果也有差别喷砂比较精细，容易控制精度和平面度喷丸比较经济实用，容易控制效率和成本，可以控制铁丸的直径来控制喷射效果一、喷丸清理的特点1、可以任意使用金属或非金属弹丸，以适应清理工件表面的不同要求；2、清理的灵活性大，容易清理复杂工件的内、外表面和管件的内壁，并且不受场地限制，可将设备安置在特大型工件附近；3、设备结构较简单，整机投资少，易损件少，维修费用低；4、必须配备大功率的空压站，在清理效果相同的条件下，消耗的能量较大；5、清理表面易有湿气，容易再生锈；6、清理效率低，操作人员多，劳动强度大。
二、抛丸清理的特点1、清理效率高，费用低，操作人员少，容易实现机械化，适用于大批量生产；2、不用压缩空气加速弹丸，因而不必设置功率大的空压站，被清理的表面也无湿气；3、灵活性差，受场地限制，清理工件时有些盲目性，在工件表面易产生清理不到的死角；4、设备结构较复杂，易损件多，特别是叶片等零件磨损快，维修工时多，费用高；5、一般情况不能使用轻而细小的弹丸。
三、喷丸清理与抛丸清理的性能和效果比较项目单位抛丸喷丸喷砂单个喷嘴抛丸量 Kg/min 60~1250 48~60 30弹丸速度 m/s 60~100 40~50单位抛丸量所需功率比 1 8 30达到同样清理效果的耗电量 KW*h/100m2 12.5 267 37.5清理效率40~150 15 6~10达到同样清理效果所耗工时之比 1 16 6丸料消耗量之比≤120成本之比 1 10 4.1环境粉尘浓度 mg/m2 4.2~3.7 200~300四、关于喷丸清理的喷嘴规格与压缩空气和磨料消耗相互关系喷嘴/mm 工作压力/MPa 项目0.48 0.56 0.59 0.62 0.66 0.705 0.93 1.02 1.10 1.16 1.22 1.27 压缩空气m3*min-188.9 98 103 88.9 109.3 119.8 磨料Kg*h-13.62 3.994.18 4.37 4.46 4.92 清理效率m2*h-16.4 1.73 1.93 2.01 2.09 2.18 2.29 压缩空气m3*min-1160.6 185 194.1 203.2 215.5 227 磨料Kg*h-16.607.62 7.998.36 8.829.29 清理效率m2*h-18 2.86 3.20 3.40 3.57 3.71 3.88 压缩空气m3*min-1274 305 318.9 335.7 349.3 363 磨料Kg*h-111.24 12.6 13.1 13.75 14.30 15 清理效率m2*h-19.5 4.05 4.56 4.73 4.90 5.21 5.55 压缩空气m3*min-1392 436 456 477 499 522 磨料Kg*h-116.1 17.8 18.7 19.5 20.4 21.4 清理效率m2*h-111.1 5.50 6.14 6.45 6.79 6.96 7.19 压缩空气m3*min-1533 596 626 657 687 719 磨料Kg*h-121.8 24.3 25.6 26.9 28.2 29.5 清理效率m2*h-112.7 7.13 7.93 8.35 8.75 9.14 9.57 压缩空气m3*min-1686 762 802 842 873 907 磨料Kg*h-128.1 31.2 32.9 34.5 35.8 37.2 清理效率m2*h-1五、磨料速度与清理效率的比较工作压力MPa 磨料速度m*s-1 相对清理效率%0.7 187.7 1000.67 178.7 930.63 163.1 850.60 147.5 780.56 120.7 700.53 93.9 630.49 84.9 55注：1、喷丸清理的工作压力一般不应低于0.53MPa；2、采用大喉径长文丘里型喷嘴。
抛丸抛丸(pāo wán) 英文名：shot blast抛丸是一种机械方面的表面处理工艺的名称，类似的工艺还有喷砂和喷丸。
抛丸的原理是用电动机带动叶轮体旋转(直接带动或用V型皮带传动)，靠离心力的作用，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等不同类型)抛向工件的表面，使工件的表面达到一定的粗造度，使工件变得美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。
通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。
抛丸这种工艺几乎用于机械的大多数领域，如修造船、汽车零部件、飞机部件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板型材、管道内外壁防腐甚至道路表面等等行业。
原理抛丸的原理抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流块(Regulator)及叶轮推动器(Impeller)预加速，送入叶片区再将磨料高速抛出，速度可超过100m/s，由于抛丸覆盖范围较大，所以不需利用气压，能源效益远高于喷枪。
叶轮是抛丸机的心脏，由电动马达直接或间接驱动，每家叶轮生产商均有独特的设计，主要分为单碟和双碟叶轮。
每片叶轮可装上4至8块叶片。
单碟叶轮较轻及设计成弧形叶片；双碟式叶轮较重，但较易装卸叶片及准确控制抛出磨料。
叶片的形状有直身或弧形设计，直身叶片设计简单，可独立装卸，虽然这种叶片设计可清理的范围(见下文)较小和抛出速度较低，但由于成本低，因此较为普遍。
弧形叶片较难装卸和成本较高，但可清理的范围较大及抛出速度较高。
另外，叶轮在抛丸室的摆放位置亦很重要，如覆盖范围、与工件距离、工件移动范围、受磨料二次反弹或其它叶轮的相互覆盖范围、保养更换的方便性等。
经验显示倾斜的叶轮对工件覆盖较好，而数个小功率叶轮较一个大功率叶轮在运作时会较灵活和效果更佳。
抛丸工艺损耗性很高，其中包括叶轮和内衬钢板等会较易磨损，因此它们的寿命对生产工序很重要。
高铬铸钢叶轮如使用48HRC硬度的钢砂，寿命约为800小时，钢丸则为1500小时。

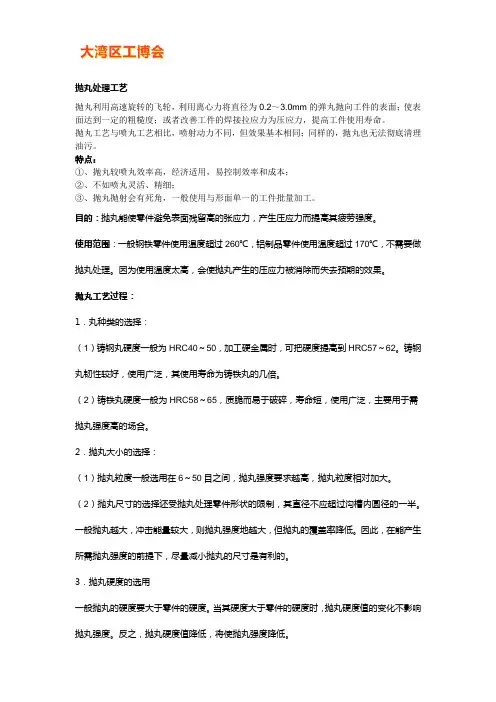

抛丸处理工艺抛丸利用高速旋转的飞轮，利用离心力将直径为0.2～3.0mm的弹丸抛向工件的表面；使表面达到一定的粗糙度；或者改善工件的焊接拉应力为压应力，提高工件使用寿命。
抛丸工艺与喷丸工艺相比，喷射动力不同，但效果基本相同；同样的，抛丸也无法彻底清理油污。
特点：①、抛丸较喷丸效率高，经济适用，易控制效率和成本；②、不如喷丸灵活、精细；③、抛丸抛射会有死角，一般使用与形面单一的工件批量加工。
目的：抛丸能使零件避免表面残留高的张应力，产生压应力而提高其疲劳强度。
使用范围：一般钢铁零件使用温度超过260℃，铝制品零件使用温度超过170℃，不需要做抛丸处理。
因为使用温度太高，会使抛丸产生的压应力被消除而失去预期的效果。
抛丸工艺过程：1．丸种类的选择：（1）铸钢丸硬度一般为HRC40～50，加工硬金属时，可把硬度提高到HRC57～62。
铸钢丸韧性较好，使用广泛，其使用寿命为铸铁丸的几倍。
（2）铸铁丸硬度一般为HRC58～65，质脆而易于破碎，寿命短，使用广泛，主要用于需抛丸强度高的场合。
2．抛丸大小的选择：（1）抛丸粒度一般选用在6～50目之间，抛丸强度要求越高，抛丸粒度相对加大。
（2）抛丸尺寸的选择还受抛丸处理零件形状的限制，其直径不应超过沟槽内圆径的一半。
一般抛丸越大，冲击能量较大，则抛丸强度地越大，但抛丸的覆盖率降低。
因此，在能产生所需抛丸强度的前提下，尽量减小抛丸的尺寸是有利的。
3．抛丸硬度的选用一般抛丸的硬度要大于零件的硬度。
当其硬度大于零件的硬度时，抛丸硬度值的变化不影响抛丸强度。
反之，抛丸硬度值降低，将使抛丸强度降低。
4．喷射速度的选用抛丸速度增高，抛丸强度便加大，但速度过高会使抛丸破碎量增多。
抛丸消耗增加。
5．喷射角度的调整呈垂直状态时，抛丸强度最高，因此一般均以此状态地行抛丸处理。
若受零件形状的限制，必须以小角度抛丸时，应适当加大抛丸尺寸抛丸速度。
6．抛丸的破碎量破碎抛丸的抛丸强度低，因此就经常清除碎丸，要保证抛丸的完整率不低于85%。
抛丸、喷丸、喷砂三者的区别与联系大家都知道，铸件出来后，一般会进行喷丸或喷砂处理，就是常说的shot penning and shot blast喷丸效率高，但会有死角，而喷砂比较灵活，但动力消耗大。
喷砂使用高压风作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射岀去。
喷丸得到的铸件表面质量没有喷砂地好，但比喷砂经济。
而且能够去除一些铸件难以清理的粘砂，而喷砂不行。
喷砂和喷丸是两种不同的表面硬化工艺，喷砂处理过的硬度比喷丸的低，所使用的工具也是不同的了！喷砂喷丸根本就是两种喷射介质的差别，当然效果也有差别喷砂比较精细，容易控制精度和平面度喷丸比较经济实用，容易控制效率和成本，可以控制铁丸的直径来控制喷射效果一、喷丸清理的特点1、可以任意使用金属或非金属弹丸，以适应清理工件表面的不同要求；2、清理的灵活性大，容易清理复杂工件的内、外表面和管件的内壁，并且不受场地限制，可将设备安置在特大型工件附近；3、设备结构较简单，整机投资少，易损件少，维修费用低；4、必须配备大功率的空压站，在清理效果相同的条件下，消耗的能量较大；5、清理表面易有湿气，容易再生锈；6、清理效率低，操作人员多，劳动强度大。
二、抛丸清理的特点1、清理效率高，费用低，操作人员少，容易实现机械化，适用于大批量生产；2、不用压缩空气加速弹丸，因而不必设置功率大的空压站，被清理的表面也无湿气；3、灵活性差，受场地限制，清理工件时有些盲目性，在工件表面易产生清理不到的死角；4、设备结构较复杂，易损件多，特别是叶片等零件磨损快，维修工时多，费用高；5、一般情况不能使用轻而细小的弹丸。
三、喷丸清理与抛丸清理的性能和效果比较项目单位抛丸喷丸喷砂单个喷嘴抛丸量Kg/min 60〜1250 48~60 30弹丸速度m/s 60~100 40~50单位抛丸量所需功率比301 8达到同样清理效果的耗电量KW*h/100m2 12.5 267 37.5清理效率40~150 15 6~10达到同样清理效果所耗工时之比1 16 6丸料消耗量之比<1 20成本之比 1 10 4.1环境粉尘浓度mg/m2 4.2〜3.7 200〜300四、关于喷丸清理的喷嘴规格与压缩空气和磨料消耗相互关系喷嘴/mm 工作压力/MPa 项目0.48 0.56 0.59 0.62 0.66 0.705 0.93 1.02 1.10 1.16 1.22 1.27 压缩空气m3*min-188.9 98 103 88.9 109.3 119.8 磨料Kg*h-13.62 3.994.18 4.37 4.46 4.92 清理效率m2*h-16.4 1.73 1.93 2.01 2.09 2.18 2.29 压缩空气m3*min-1160.6 185 194.1 203.2 215.5 227 磨料Kg*h-16.607.62 7.998.36 8.829.29 清理效率m2*h-18 2.86 3.20 3.40 3.57 3.71 3.88 压缩空气m3*min-1274 305 318.9 335.7 349.3 363 磨料Kg*h-111.24 12.6 13.1 13.75 14.30 15 清理效率m2*h-19.5 4.05 4.56 4.73 4.90 5.21 5.55 压缩空气m3*min-1392 436 456 477 499 522 磨料Kg*h-116.1 17.8 18.7 19.5 20.4 21.4 清理效率m2*h-111.1 5.50 6.14 6.45 ， 6.79 6.96 7.19 压缩空气m3*min-1533 596 626 657 687 719 磨料Kg*h-121.8 24.3 25.6 26.9 28.2 29.5 清理效率m2*h-112.7 7.13 7.93 8.35 8.75 ，9.14 9.57 压缩空气m3*min-1686 762802842 873 907 磨料Kg*h-128.1 31.2 32.9 34.5 35.8 37.2 清理效率m2*h-1五、磨料速度与清理效率的比较工作压力MPa 磨料速度m*s-1 相对清理效率%0.7 187.71000.67 178.7 930.63 163.1 850.60 147.5 780.56 120.7 700.53 93.9 630.49 84.9 55注：1 、喷丸清理的工作压力一般不应低于0.53MPa;2、采用大喉径长文丘里型喷嘴。
抛丸抛丸(pāo wán) 英文名：shot blast抛丸是一种机械方面的表面处理工艺的名称，类似的工艺还有喷砂和喷丸。
抛丸的原理是用电动机带动叶轮体旋转(直接带动或用V型皮带传动)，靠离心力的作用，将直径约在0.2～3.0的弹丸(有铸钢丸、钢丝切丸、不锈钢丸等不同类型)抛向工件的表面，使工件的表面达到一定的粗造度，使工件变得美观，或者改变工件的焊接拉应力为压应力，提高工件的使用寿命。
通过提高工件表面的粗糙度，也提高了工件后续喷漆的漆膜附着力。
抛丸这种工艺几乎用于机械的大多数领域，如修造船、汽车零部件、飞机部件、枪炮坦克表面、桥梁、钢结构、玻璃、钢板型材、管道内外壁防腐甚至道路表面等等行业。
原理抛丸的原理抛丸是靠叶轮高速旋转，将在叶轮中心的磨料，经过调流块(Regulator)及叶轮推动器(Impeller)预加速，送入叶片区再将磨料高速抛出，速度可超过100m/s，由于抛丸覆盖范围较大，所以不需利用气压，能源效益远高于喷枪。
叶轮是抛丸机的心脏，由电动马达直接或间接驱动，每家叶轮生产商均有独特的设计，主要分为单碟和双碟叶轮。
每片叶轮可装上4至8块叶片。
单碟叶轮较轻及设计成弧形叶片；双碟式叶轮较重，但较易装卸叶片及准确控制抛出磨料。
叶片的形状有直身或弧形设计，直身叶片设计简单，可独立装卸，虽然这种叶片设计可清理的范围(见下文)较小和抛出速度较低，但由于成本低，因此较为普遍。
弧形叶片较难装卸和成本较高，但可清理的范围较大及抛出速度较高。
另外，叶轮在抛丸室的摆放位置亦很重要，如覆盖范围、与工件距离、工件移动范围、受磨料二次反弹或其它叶轮的相互覆盖范围、保养更换的方便性等。
经验显示倾斜的叶轮对工件覆盖较好，而数个小功率叶轮较一个大功率叶轮在运作时会较灵活和效果更佳。
抛丸工艺损耗性很高，其中包括叶轮和内衬钢板等会较易磨损，因此它们的寿命对生产工序很重要。
高铬铸钢叶轮如使用48HRC硬度的钢砂，寿命约为800小时，钢丸则为1500小时。

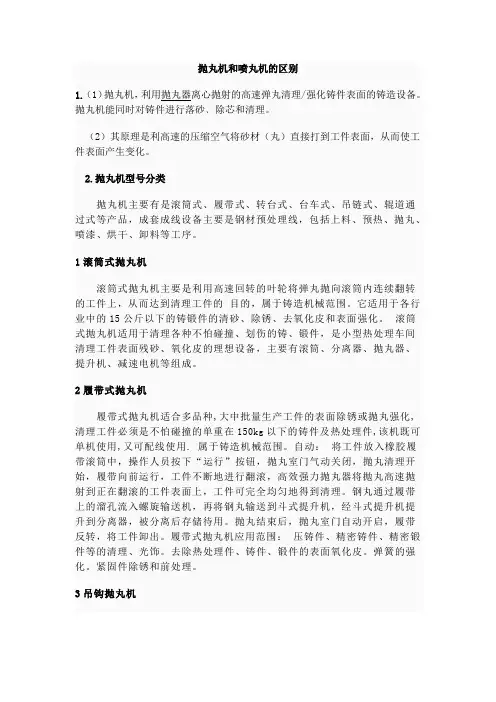

抛丸机和喷丸机的区别1.（1）抛丸机，利用抛丸器离心抛射的高速弹丸清理/强化铸件表面的铸造设备。
抛丸机能同时对铸件进行落砂﹑除芯和清理。
（2）其原理是利高速的压缩空气将砂材（丸）直接打到工件表面，从而使工件表面产生变化。
2.抛丸机型号分类抛丸机主要有是滚筒式、履带式、转台式、台车式、吊链式、辊道通过式等产品，成套成线设备主要是钢材预处理线，包括上料、预热、抛丸、喷漆、烘干、卸料等工序。
1滚筒式抛丸机滚筒式抛丸机主要是利用高速回转的叶轮将弹丸抛向滚筒内连续翻转的工件上，从而达到清理工件的目的，属于铸造机械范围。
它适用于各行业中的15公斤以下的铸锻件的清砂、除锈、去氧化皮和表面强化。
滚筒式抛丸机适用于清理各种不怕碰撞、划伤的铸、锻件，是小型热处理车间清理工件表面残砂、氧化皮的理想设备，主要有滚筒、分离器、抛丸器、提升机、减速电机等组成。
2履带式抛丸机履带式抛丸机适合多品种,大中批量生产工件的表面除锈或抛丸强化,清理工件必须是不怕碰撞的单重在150kg以下的铸件及热处理件,该机既可单机使用,又可配线使用. 属于铸造机械范围。
自动：将工件放入橡胶履带滚筒中，操作人员按下“运行”按钮，抛丸室门气动关闭，抛丸清理开始，履带向前运行，工件不断地进行翻滚，高效强力抛丸器将抛丸高速抛射到正在翻滚的工件表面上，工件可完全均匀地得到清理。
钢丸通过履带上的溜孔流入螺旋输送机，再将钢丸输送到斗式提升机，经斗式提升机提升到分离器，被分离后存储待用。
抛丸结束后，抛丸室门自动开启，履带反转，将工件卸出。
履带式抛丸机应用范围：压铸件、精密铸件、精密锻件等的清理、光饰。
去除热处理件、铸件、锻件的表面氧化皮。
弹簧的强化。
紧固件除锈和前处理。
3吊钩抛丸机吊钩式抛丸机作为抛丸清理机的标准机型，其工作圆筒直径从900到1300 mm, 高度从1300 到 2200 mm. 标准机型带有2-7个抛头，最大承载量达10000公斤，这款抛丸机的生产效率相当高，灵活性跨度也相当大，是理想的清理强化设备，并且操作简便，只需将要处理的工件装载上机器，按下启动按钮，经过一个很短的时间（一般为5-7分钟），，即完成了整个清理过程，清除掉所有粉尘和残余丸料，主要适用于各种中、大型铸件、锻件、焊件、热处理件的表面处理，包括易碎和形状不规则的工件。
喷丸、抛丸和喷砂的区别抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面,故可以除去零件表面的氧化层;同时钢丸或铁丸高速撞击零件表面,造成零件表面的晶格扭曲变形,使表面硬度增高,是对零件表面进行清理的一种方法,抛丸常用来铸件表面的清理或者对零件表面进行强化处理;一般抛丸用于规则形状等,几个抛头上下左右一起,效率高,污染小;修、造船业,抛丸、喷砂是普遍使用的;当然并不是抛丸就非用高速旋转的叶轮不可;在修、造船业一般来说,抛丸小钢丸多用在钢板预处理涂装前除锈；喷砂修、造船业用的是矿砂多用在成型的船舶或者分段,作用是把钢板上的旧油漆和锈除掉,重新涂装;在修、造船业,抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力;其实铸造件清理不只是用抛丸,对于大件一般先进行滚筒清砂,就是把铸造件的冒口切除后放在滚筒内滚,由零件在滚筒内互相碰撞,把表面的砂大部分先清掉再进行抛丸或喷丸的;抛丸丸子大小是1.5mm;研究表明,就破坏而言,金属材料表面存在拉应力时比压应力要容易的多,表面呈压应力时,材料的疲劳寿命大大提高,因此,对于轴类等容易疲劳断裂的部件通常采用喷丸形成表面压应力,提高产品寿命,此外,金属金属材料对拉伸很敏感,这就是材料的拉伸强度比压缩强度低的多的原因,这也是金属材料一般用拉伸强度屈服,抗拉表示材料性能的原因;我们日常乘坐的汽车的钢板的工作面就是用喷丸来强化的,可以显着的提高材料的抗疲劳强度;抛丸是用电机带动叶轮体旋转,离心力的作用,将直径在0.2~3.0的丸子有铸丸\切丸\不锈钢丸等抛向工件的表面,使工件的表面达到一定的粗造度,使工件变的美观,或着改变工件的焊接拉应力为压应力,提高工件的使用寿命;几乎用于机械的大多数领域,修造船\汽车零部件\飞机部件\枪炮坦克表面\桥梁\钢结构\玻璃\钢板\管道\等等;喷砂丸是用压缩空气作为动力将直径在40~120目的砂或0.1~2.0左右的丸喷向工件的表面,使工件达到同样的效果;丸粒的大小不同,达到的处理效果就不一样;重点提出:喷丸同样能起到强化的作用;现在国内的设备走进了一个误区,认为只有抛丸才能达到强化的目的;美国、日本的企业用于强化的是抛喷丸并用的各有各的优势;比如像齿轮这样的工件,抛丸的出丸角度无法改变,只能用变频改变初速度;但它处理的量大,速度快;喷砂是利用压缩空气把石英砂高速吹出去对零件表面进行清理的一种方法;工厂里也叫吹砂,不仅去锈,还可以顺带除油,对涂装来说非常有用;常用于零件表面除锈；对零件表面修饰市场卖的小型的湿式喷砂机就是这个用途,砂粒通常是钢玉,介质是水；在钢结构中,应用高强螺栓进行联接是一种比较先进的方法,由于高强联接是利用结合面之间的摩擦来传力的,所以对结合表面的质量要求很高,这时必须用喷砂对结合表面进行处理;喷沙用于形状复杂,易于用手工除锈,效率不高,现场环境不好,除锈不均匀;一般的喷砂机都有各种规格的喷砂枪,只要不是特别小的箱体,都可以把枪放进去打干净;压力容器的配套产品—封头采用喷砂方式清除工件表面的氧化皮,石英砂的直径为1.5mm～3.5mm;有一种加工就是利用水作载体,带动金刚砂来加工零件的,就是一种喷砂;抛丸与喷砂都能对工件起到清整去污的目的,目的为下序做准备,即要保证下道工序的粗糙度要求,也有的为了要表面的一致性,喷丸对工件有强化作用,喷砂就不明显了;一般喷丸为小钢球,喷砂为石英砂;按不同要求,分目数;精密铸造几乎天天都在用喷砂、抛丸;1 喷砂主要功能是表面除锈,除氧化皮等,比如热处理后的零件,而抛丸的作用和功能就较多:不但除锈,除表面氧化皮,还提高表面粗糙度,去除零件机加工毛刺,消除零件内应力,减少热处理后零件变形,提高零件表面耐磨,受压能力等;2 用于喷丸的技术有很多,例如:铸件,锻件,机加工后零件表处,零件热处理后表处等;3 喷砂主要是人工操作,而抛丸自动化和半自动化的多;4 抛丸所用的钢丸和铁丸其实并不是真正意义上的丸,准确的说它是小钢丝或小钢棍,只是使用了一段时间后才看起来像丸子的,所谓喷砂的砂说穿了,也就是河砂而已,和建筑用的没有什么两样,只是喷砂用的经过筛制,含泥少,颗粒大小规格而已;当然有的行业也有不同,如船舶行业的抛丸用的是真正的钢丸、喷砂用的是金属矿砂不是河砂-石英砂;5 丸与砂丸一般是球形一类没有棱角的颗粒;如钢丝切丸等;砂是指有棱角的砂粒,如棕钢玉、白钢玉、河砂等;本文来自：博研联盟论坛6 喷与抛喷是以压缩空气作为动力将砂料或丸料喷到材料表面,达到清除和一定的粗糙度;抛是将丸料以高速旋转时产生的离心力的方法,冲击材料表面,达到清除和一定的粗糙度;。
喷砂除锈和抛丸除锈，哪个效果好喷砂除锈和抛丸除锈，哪个效果好一般会进行喷丸或喷砂处理，就是常说的shot blast and shot penning喷丸效率高，但会有死角，而喷砂比较灵活，但动力消耗大。
喷砂使用高压风作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射出去喷丸得到的铸件表面质量没有喷砂地好，但比喷砂经济。
而且能够去除一些铸件难以清理的粘砂，而喷砂不行。
喷砂和喷丸是两种不同的表面硬化工艺，喷砂处理过的硬度比喷丸的低，所使用的工具也是不同的了！喷砂喷丸根本就是两种喷射介质的差别，当然效果也有差别喷砂比较精细，轻易控制精度和平面度喷丸比较经济实用，轻易控制效率和成本，可以控制铁丸的直径来控制喷射效果1.抛丸和喷砂都是表面处理,但不是说只有铸件才抛丸2.喷砂主要功能是表面除锈,除氧化皮等,比如热处理后的零件,而抛丸的作用和功能就较多:不但除锈,除表面氧化皮,还提高表面粗糙度,去除零件机加工毛刺,消除零件内应力,减少热处理后零件变形,提高零件表面耐磨,受压能力等3.用于喷丸的工艺有很多,例如:铸件,锻件,机加工后零件表处,零件热处理后表处等4.喷砂主要是人工操作,而抛丸自动化和半自动化的多5.抛丸所用的钢丸和铁丸其实并不是真正意义上的丸,准确的说它是小钢丝或小钢棍,只是使用了一段时间后才看起来象丸子的,所谓喷砂的砂说穿了,也就是河砂而已,和建筑用的没有什么两样,只是喷砂用的经过筛制,含泥少,颗粒大小规格而已。
当然有的行业也有不同，如船舶行业的抛丸用的是真正的钢丸、喷砂用的是金属矿砂（不是河砂-石英砂）1,丸与砂丸一般是球形一类没有棱角的颗粒.如钢丝切丸、钢丸等;砂是指有棱角的砂粒,如棕刚玉、白刚玉、河砂等。
喷与抛喷是以压缩空气作为动力将砂料或丸料喷到材料表面，达到清除和一定的粗糙度。
抛是将丸料以高速旋转时产生的离心力的方法，冲击材料表面，达到清除和一定的粗糙度。
抛丸是构件在一个封闭空间内,由多角度多点喷枪,向构件喷射金属颗粒,构件表面可以达到四级的除锈除油效果,其表面粗糙度经过防腐涂装后漆面的抓力与保持时间都会达到一个很理想的效果.喷砂除锈大体上也有这个效果但是不同的是,喷砂使用的材料多是高硬度的砂石(如石英砂等)或是铜矿渣,而且本身也是手工来操作完成,其速度与抛丸相比要慢,而且假如使用的是砂石,在喷砂的过程中砂石与构件的撞击会产生一些砂石粉末,这些粉未会粘附在构件表面,而且喷砂对构件的表面粗糙度低于抛丸.我记得这是防腐手册中的一个标准,你也可以查一下就是除锈等级,抛丸是瑞典除锈标准四级。
一、喷丸喷丸使用高压风机或压缩空气作动力，将0.2～2.5mm直径的弹丸喷射出去，冲击金属表面。
广泛应用于金属表面的消光、去氧化皮；提高零件机械强度、抗疲劳性、耐磨性和耐腐蚀性；消除铸、锻、焊件的残余应力等。
1、表面清理功能用喷丸进行表面处理，打击力大，清理效果明显，动力消耗大。
一般喷丸用来消除厚度不小于2～6mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸、锻件上的氧化皮、铁锈、型砂及旧漆膜，是表面涂（镀）覆前段一种清理方法。
原理：当钢丸打击到工件表面（无论是喷丸或抛丸）使金属基材发生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对有油污的工件，喷丸无法彻底清除油污。
2、喷丸强化功能原理：当钢丸撞击金属零件表面上，宛如一个微型棒锤敲打表面，捶出小压痕或凹陷。
为了形成凹陷，金属表层必定会产生拉伸。
表层下，压缩的晶粒试图将表面恢复到原来形状，从而产生一个高度压缩力作用下的半球。
无数凹陷重叠形成均匀的残余应力层。
最终，零件在压应力层保护下，极大程度地改善了抗疲劳强度。
如：将高速弹丸喷射到弹簧表面，使弹簧表层发生塑性变形，形成一定而形成一定厚度的强化层，强化层内形成较高的残余应力，由于弹簧表面压应力的存在，当弹簧承受载荷时可以抵消一部分抗应力，从而提高弹簧的疲劳强度。
喷丸强化分为一般喷丸和应力喷丸。
一般处理时，钢板在自由状态下，用高速钢丸打击钢板的表面，使其表面产生预压应力，以减少工作中钢板表面的拉应力。
应力喷丸是将钢板在一定的作用力下预先弯曲，然后进行喷丸处理。
3、喷丸使用的丸的种类：铸钢丸、铸铁丸、玻璃丸铸钢丸，硬度一般为40～50HRC，加工硬金属时，可把硬度提高到57～62HRC。
铸钢丸的韧性较好，使用广泛，其使用寿命为铸铁丸的几倍。
喷丸粒度一般在0.8～1.2mm为宜，喷丸强度要求越高，粒度相对加大。
4、表面清洁质量⑴、Sa1—手工刷除清理级（或清扫级）Sa1级处理的技术标准：工件表面应不可见油污、油脂、残留氧化皮、锈斑和残留油漆等污物；处理后表面上出现大量分别均匀的金属斑点。
抛丸与喷丸的比较优缺点分析抛丸用抛头高速抛出,用的是离心力;而喷丸用压缩空气使丸飞出。
通常抛丸用的颗粒较大，而喷丸因用压缩空气所以颗粒较小。
一般情况下，抛丸的力气大。
抛丸是将抛头固定在室体上，只可通过调整定向套来改变钢丸飞出的角度；而喷丸可用人操作喷枪可作任意动作。
抛丸适合于规则和连续的情况，而喷丸用于一些死角，是抛丸的补充。
抛丸通常是以设备的形式出现，配有室体及除尘系统等，而喷丸某种意义上可以说是一种工具，通常在敞开的环境中。
因此在目前形势下喷砂因环保问题使用受到限制，但喷丸有灵活性且成本低。
1.抛丸和喷砂都是表面处理,但不是说只有铸件才抛丸2.喷砂主要功能是表面除锈,除氧化皮等,比如热处理后的零件,而抛丸的作用和功能就较多:不但除锈,除表面氧化皮,还提高表面粗糙度,去除零件机加工毛刺,消除零件内应力,减少热处理后零件变形,提高零件表面耐磨,受压能力等。
3.用于喷丸的工艺有很多,例如:铸件,锻件,机加工后零件表处,零件热处理后表处等4.喷砂主要是人工操作,而抛丸自动化和半自动化的多5.抛丸所用的钢丸和铁丸其实并不是真正意义上的丸,准确的说它是小钢丝或小钢棍,只是使用了一段时间后才看起来象丸子的,所谓喷砂的砂说穿了,也就是河砂而已,和建筑用的没有什么两样,只是喷砂用的经过筛制,含泥少,颗粒大小规格而已。
当然有的行业也有不同，如船舶行业的抛丸用的是真正的钢丸、喷砂用的是金属矿砂（不是河砂-石英砂）。
抛丸处理是一种在欧美发达国家已经开始应用的表面处理方法。
世界上第一台抛丸设备诞生于100年前,开始是在各种金属或非金属表面去除杂质、氧化皮,增加粗糙度等方面得到应用。
经过百年的发展, 抛丸工艺以及设备已经相当的成熟,其应用范围已经不仅仅是在各个重工业的工厂。
随着世界上第一台水平移动式抛丸设备在美国佰莱泰克(BLASTRAC)诞生.其应用领域迅速扩展到混凝土表面涂装处理和船舶甲板金属表面处理上,并且直接引导了该行业的标准制订和行业施工方法的规范。
喷丸与抛丸、喷砂工艺的区别，不懂的看过来！
喷丸使用高压风或压缩空气作动力，而抛丸一般为高速旋转的飞轮将钢砂高速抛射出去。
抛丸效率高，但会有死角，而喷丸比较灵活，但动力消耗大。
两种工艺虽喷射动力和方式不同，但都是高速冲击工件为目的，其效果也基本相同，相比而言，喷丸比较精细，容易控制精度，但效率不及抛丸之高，适用于形状复杂的小型工件，抛丸比较经济实用，容易控制效率和成本，可以控制丸料的粒度来控制喷射效果，但会有死角，适用于形面单一的工件批量加工。
两种工艺的选用主要取决于工件的形状和加工效率。
喷丸与喷砂的区别
喷丸与喷砂都是使用高压风或压缩空气作动力，将其高速的吹出去冲击工件表面达到清理效果，但选择的介质不同，效果也不相同。
喷砂处理后，工件表面污物被清除掉，工件表面被微量破坏，表面积大幅增加，从而增加了工件与涂/镀层的结合强度。
经过喷砂处理的工件表面为金属本色，但是由于表面为毛糙面，光线被折射掉，故没有金属光泽，发暗表面。
喷砂与喷丸对比
在喷丸处理后，工件表面的氧化皮被清除掉，但工件表面没有被破坏，加工时产生的多余能量就会引起工件基体的表面强化。
经过喷丸处理的工件表面也为金属本色，但是由于表面为球状面，光线部分被折射掉，故工件加工为亚光效果。
END。
喷砂、喷丸、抛丸有什么不同点击更多内容喷砂、喷丸、抛丸有什么不同啊？为什么本来涂好油漆的表面，喷砂以后就可以再涂漆，而不需要把原来的油漆刮掉？抛丸是利用高速旋转的叶轮把小钢丸或者小铁丸抛掷出去高速撞击零件表面，故可以除去零件表面的氧化层。
同时钢丸或铁丸高速撞击零件表面，造成零件表面的晶格扭曲变形，使表面硬度增高，是对零件表面进行清理的一种方法，抛丸常用来铸件表面的清理或者对零件表面进行强化处理。
一般抛丸用于规则形状等，几个抛头上下左右一起，效率高，污染小。
造船业，抛丸、喷砂是普遍使用的。
但是无论是抛丸还是喷砂，都是使用压缩]空气的形式。
当然并不是抛丸就非用高速旋转的叶轮不可。
在修、造船业一般来说，抛丸（小钢丸）多用在钢板预处理（涂装前除锈）；喷砂（修、造船业用的是矿砂）多用在成型的船舶或者分段，作用是把钢板上的旧油漆和锈除掉，重新涂装。
在修、造船业，抛丸、喷砂的主要作用是增加钢板涂装油漆的附着力。
其实铸造件清理不只是用抛丸，对于大件一般先进行滚筒清砂，就是把铸造件的冒口切除后放在滚筒内滚，由零件在滚筒内互相碰撞，把表面的砂大部分先清掉再进行抛丸或喷丸的。
抛丸丸子大小是1.5mm。
研究表明，就破坏而言，金属材料表面存在拉应力时比压应力要容易的多，表面呈压应力时，材料的疲劳寿命大大提高，因此，对于轴类等容易疲劳断裂的部件通常采用喷丸形成表面压应力，提高产品寿命，此外，金属金属材料对拉伸很敏感，这就是材料的拉伸强度比压缩强度低的多的原因，这也是金属材料一般用拉伸强度（屈服，抗拉）表示材料性能的原因。
我们日常乘坐的汽车的钢板的工作面就是用喷丸来强化的，可以显著的提高材料的抗疲劳强度。
抛丸是用电机带动叶轮体旋转,靠离心力的作用,将直径在0.2~3.0的丸子(有铸丸\切丸\不锈钢丸等)抛向工件的表面,使工件的表面达到一定的粗造度,使工件变的美观,或着改变工件的焊接拉应力为压应力,提高工件的使用寿命.几乎用于机械的大多数领域,修造船\汽车零部件\飞机部件\枪炮坦克表面\桥梁\钢结构\玻璃\钢板\管道\等等.喷砂(丸)是用压缩空气作为动力将直径在40~120目的砂或0.1~2.0左右的丸喷向工件的表面,使工件达到同样的效果.丸粒的大小不同,达到的处理效果就不一样.重点提出:喷丸同样能起到强化的作用.现在国内的设备走进了一个误区,认为只有抛丸才能达到强化的目的.美国\日本的企业用于强化的是抛喷丸并用的!各有各的优势.比如象齿轮这样的工件,抛丸的出丸角度无法改变,只能用变频改变初速度.但它处理的量大,速度快,而喷丸则正好于之相反,抛丸的效果就没有喷丸的效果好。
山东华盛泰品牌抛丸机:/
喷丸抛丸机和喷砂抛丸机不同的特点和应用范围
喷丸抛丸机和喷砂抛丸机有什么不同的特点？它们的应用范围是怎样的？青岛华盛泰重工机械来和大家讲解一下其中的关联。
大体来看主要有两点不同：
1、喷丸抛丸机对表面处理，打击力大，清理效果明显。
但喷丸对薄板工件的处理，容易使工件变形，且钢丸打击到工件表面(无论用抛丸机抛丸机或喷丸)使金属基材产生变形，由于 Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，用抛丸机抛丸、喷丸无法彻底清除油污。
2、喷砂抛丸机。
喷砂适用于工件表面要求较高的清理。
但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。
用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大，喷砂过程中产生大量的矽尘无法清除，严重影响操作工人的健康并污染环境。
随着科学技术不断的提高，随着人们对产品质量的不断要求，随着高科技的设备不断在企业中产生应用，随着人们环境意识的提高，环保部门的严格要求，治理扬尘污染及噪声环境已是刻不容缓。
企业的竞争越来越激烈，那么如何在激烈的竞争中获得优势，就成为决定企业发展的关键。
事实告诉我们，严把生产环节，是保证企业产品质量的前提，控制环境污染是我们每个人的责任。
抛丸与喷丸的比较优缺点分析
抛丸用抛头高速抛出,用的是离心力;而喷丸用压缩空气使丸飞出。
通常抛丸用的颗粒较大，而喷丸因用压缩空气所以颗粒较小。
一般情况下，抛丸的力气大。
抛丸是将抛头固定在室体上，只可通过调整定向套来改变钢丸飞出的角度；而喷丸可用人操作喷枪可作任意动作。
抛丸适合于规则和连续的情况，而喷丸用于一些死角，是抛丸的补充。
抛丸通常是以设备的形式出现，配有室体及除尘系统等，而喷丸某种意义上可以说是一种工具，通常在敞开的环境中。
因此在目前形势下喷砂因环保问题使用受到限制，但喷丸有灵活性且成本低。
1.抛丸和喷砂都是表面处理,但不是说只有铸件才抛丸
2.喷砂主要功能是表面除锈,除氧化皮等,比如热处理后的零件,而抛丸的作用和功能就较多:不但除锈,除表面氧化皮,还提高表面粗糙度,去除零件机加工毛刺,消除零件内应力,减少热处理后零件变形,提高零件表面耐磨,受压能力等。
3.用于喷丸的工艺有很多,例如:铸件,锻件,机加工后零件表处,零件热处理后表处等
4.喷砂主要是人工操作,而抛丸自动化和半自动化的多
5.抛丸所用的钢丸和铁丸其实并不是真正意义上的丸,准确的说它是小钢丝或小钢棍,只是使用了一段时间后才看起来象丸子的,所谓喷砂的砂说穿了,也就是河砂而已,和建筑用的没有什么两样,只是喷砂用的经过筛制,含泥少,颗粒大小规格而已。
当然有的行业也有不同，如船舶行业的抛丸用的是真正的钢丸、喷砂用的是金属矿砂（不是河砂-石英砂）。
抛丸处理是一种在欧美发达国家已经开始应用的表面处理方法。
世界上第一台抛丸设备诞生于100年前,开始是在各种金属或非金属表面去除杂质、氧化皮,增加粗糙度等方面得到应用。
经过百年的发展, 抛丸工艺以及设备已经相当的成熟,其应用范围已经不仅仅是在各个重工业的工厂。
随着世界上第一台水平移动式抛丸设备在美国佰莱泰克(BLASTRAC)诞生.其应用领域迅速扩展到混凝土表面涂装处理和船舶甲板金属表面处理上,并且直接引导了该行业的标准制订和行业施工方法的规范。
喷砂工艺
• 喷砂设备的选择
1、一般而言，喷砂效果主要由零件材料及喷砂磨料决定。
根据零件材料的不同，喷砂磨料范围可从效果强烈的金属磨料到效果柔和的树脂磨料，同时干喷砂与液体喷砂亦是重点考虑的因素。
2、生产效率确定设备种类：
根据加工能力选择自动化喷砂生产线、半自动化喷砂设备、压入式喷砂机、吸入式喷砂机。
3、工件尺寸确定设备规格：
根据工件尺寸选择机舱大小，以便有足够的空间完成处理工作。
4、压缩空气要求：
根据设备规格确定空压机容量，并留20%余量，以保护空压机使用寿命。
一、功能或用途
1 ．工件表面的清理
可用作对金属的锈蚀层、热处理件表面的残盐和氧化层、轧制件表面的氧化层、锻造件表面的氧化层、焊接件表面的氧化层、铸件表面的型砂及氧化层、机加件表面的残留污物和微小毛刺、旧机件表面等进行处理，以去除表面附着层，显露基体本色 , 表面清理质量可达到Sa3 级。
2 ．工件表面涂覆前的预处理
可用作各种电镀工艺、刷镀工艺、喷涂工艺和粘接工艺的前处理工序，以获得活性表面，提高镀层、涂层和粘接件之间的附着力。
3 ．改变工件的物理机械性能
可以改变工件表面应力状态，改善配合偶件的润滑条件，降低偶件运动过程中的噪音。
可使工件表面硬化，提高零件的耐磨性和抗疲劳强度。
4 ．工件表面的光饰加工
可以改变工件表面粗糙度 Ra 值。
可以产生亚光或漫反射的工件表面，以达到光饰加工的目
的。
二、主要参数
影响喷砂加工的主要参数：磨料种类、磨料粒度、磨液浓度、喷射距离、喷射角度、喷射时间、压缩空气压力等。
三、环保特点
1 ．极大地改善了粉尘对环境的污染和对工人健康的危害。
2 ．可直接安装在生产线上，节省生产面积 , 有利工件周转。
3 ．工作方法灵活，工艺参数可变，能适应不同材质和不同精度零件的光饰加工要求。
4 ．在工作过程中磨料循环使用，消耗量些 ?
5 ．主要零部件使用寿命长，且便于维修。
• 常用喷砂工艺参数
获得表面结果的三要素：
压缩空气对喷射流的加速作用（喷砂压力大小的调节）P
磨料的类型（S）
喷枪的距离（H）、角度（θ）
1．压力大小的调节对表面结果的影响
在S、H 、θ三个量设定后，P值越大，喷射流的速度越高，喷砂效率亦越高，被加工件表面越粗糙，反之，表面由相对较光滑。
2．喷枪的距离、角度的变化对表面结果的影响
在P、S值设定后，此项为手工喷砂技术的关键，喷枪距工件一般为 50-150mm，喷枪距工件越远，喷射流的效率越低，工件表面亦越光滑。
喷枪与工件的夹角越小，喷射流的效率亦越低，工件表面也越光滑。
3．磨料类型对表面结果的影响
磨料按颗粒状态分为球形，菱形两类，喷砂通常采用的金刚砂（白钢玉、棕刚玉）为菱形磨料。
玻璃珠为球形磨料。
在P、H 、θ三值设定后，球形磨料喷砂得到的表面结果较光滑，
菱形磨料得到的表面则相对较粗糙，而同一种磨料又有粗细之分，国内按筛网数目划分磨料的粗细度，一般称为多少号，号数越高，颗粒度越小，在P、H 、θ值设定后，同一种磨料喷砂号数越高，得到的表面结果越光滑。
喷丸是以金属弹丸，利用压缩空气或机械离心力为动力和摩擦力来除去金属锈蚀的方法。
弹丸直径在0.2-2.5mm之间，压缩空气压力为0.2-0.6Mpa，喷流与表面角度为30度-90度左右。
喷嘴系用T7或T8工具钢制成并淬火至硬度50-55HRC，每个喷嘴使用期限为15-20天。
喷丸是用来清除厚度不小于2mm的或不要求保持准确尺寸及轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。
是表面涂(镀)覆前的一种清理方法。
广泛用于大型造船厂、重型机械厂、汽车厂等。
用喷丸进行表面处理，打击力大，清理效果明显。
但喷丸对薄板工件的处理，容易使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3O4和Fe2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。
喷砂也是一种机械清理方法，但并喷砂不是喷丸，喷砂用的是砂粒如石英砂，喷丸用的是金属弹丸。
在现有的工件表面处理方法中，清理效果最佳的还数喷砂清理。
喷砂适用于工件表面要求较高的清理。
但是我国目前通用喷砂设备中多由铰龙、刮板、斗式提升机等原始笨重输砂机械组成。
用户需要施建一个深地坑及做防水层来装置机械，建设费用高，维修工作量及维修费用极大。
随着国家对环境保护和工业卫生的重视，由于喷砂过程有大量粉尘产生不仅严重污染环境，还及易导致操作者的职业病(矽肺)，已大量将喷丸来代替喷砂。
一、喷丸清理的特点
1、可以任意使用金属或非金属弹丸，以适应清理工件表面的不同要求；
2、清理的灵活性大，容易清理复杂工件的内、外表面和管件的内壁，并且不受场地限制，可将设备安置在特大型工件附近；
3、设备结构较简单，整机投资少，易损件少，维修费用低；
4、必须配备大功率的空压站，在清理效果相同的条件下，消耗的能量较大；
5、清理表面易有湿气，容易再生锈；
6、清理效率低，操作人员多，劳动强度大。
二、抛丸清理的特点
1、清理效率高，费用低，操作人员少，容易实现机械化，适用于大批量生产；
2、不用压缩空气加速弹丸，因而不必设置功率大的空压站，被清理的表面也无湿气；
3、灵活性差，受场地限制，清理工件时有些盲目性，在工件表面易产生清理不到的死角；
4、设备结构较复杂，易损件多，特别是叶片等零件磨损快，维修工时多，费用高；
5、一般情况不能使用轻而细小的弹丸。
